Безрамочный HI VHIX-43F169MSY ремонт подсветки
Привет, друзья!!! 🙂
Сегодня у нас очередной «подарочек»- безрамочный телек с неисправной подсветкой.

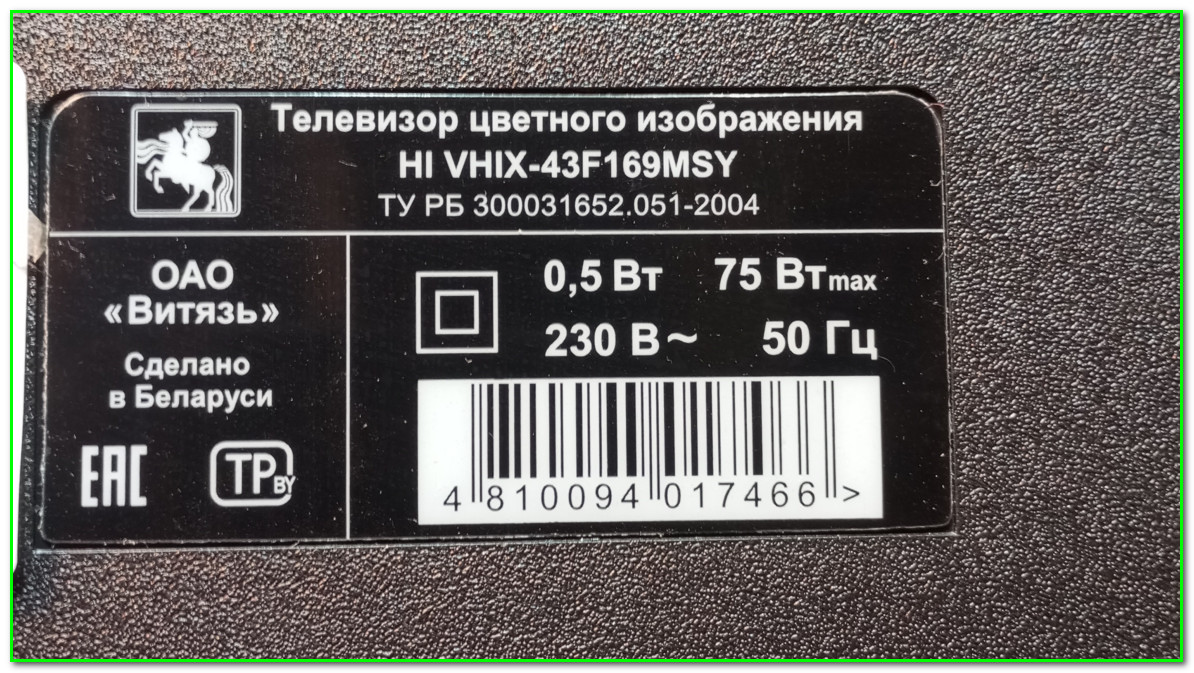

Называется он HI VHIX-43F169MSY

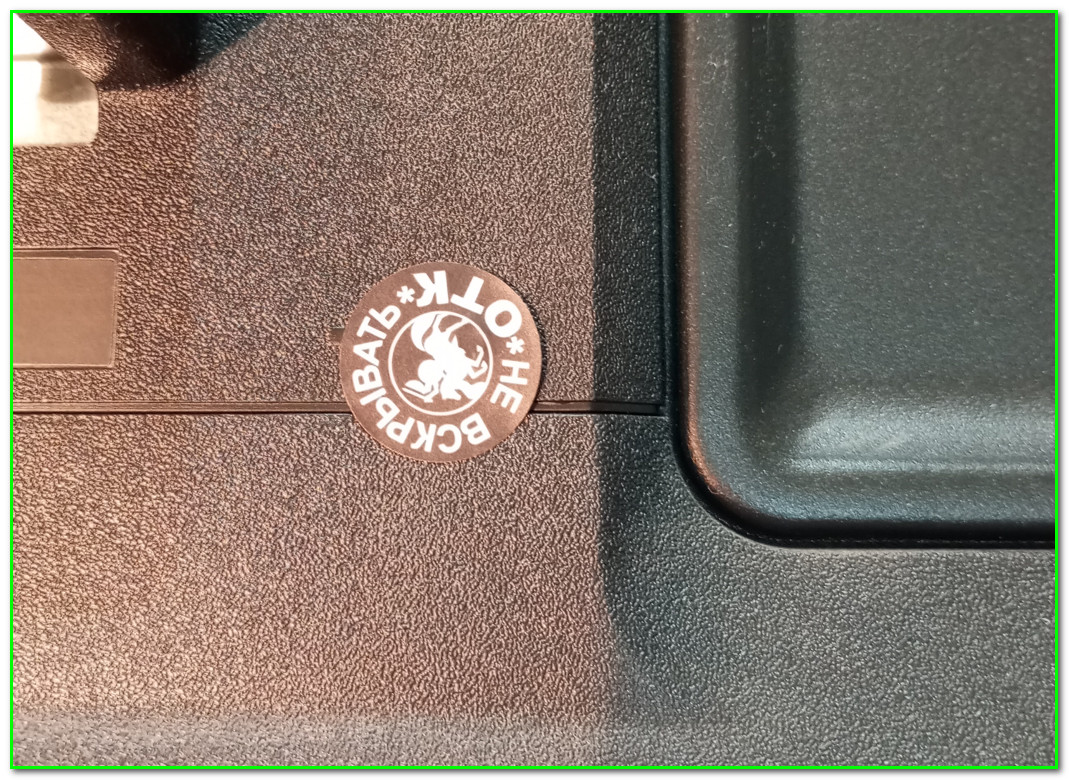

Тут все как положено- отработал пару лет и экран погас. К счастью клиент не из разряда Ютуб-ремонтников, сам вскрывать не пытался, даже заводские пломбы на месте.

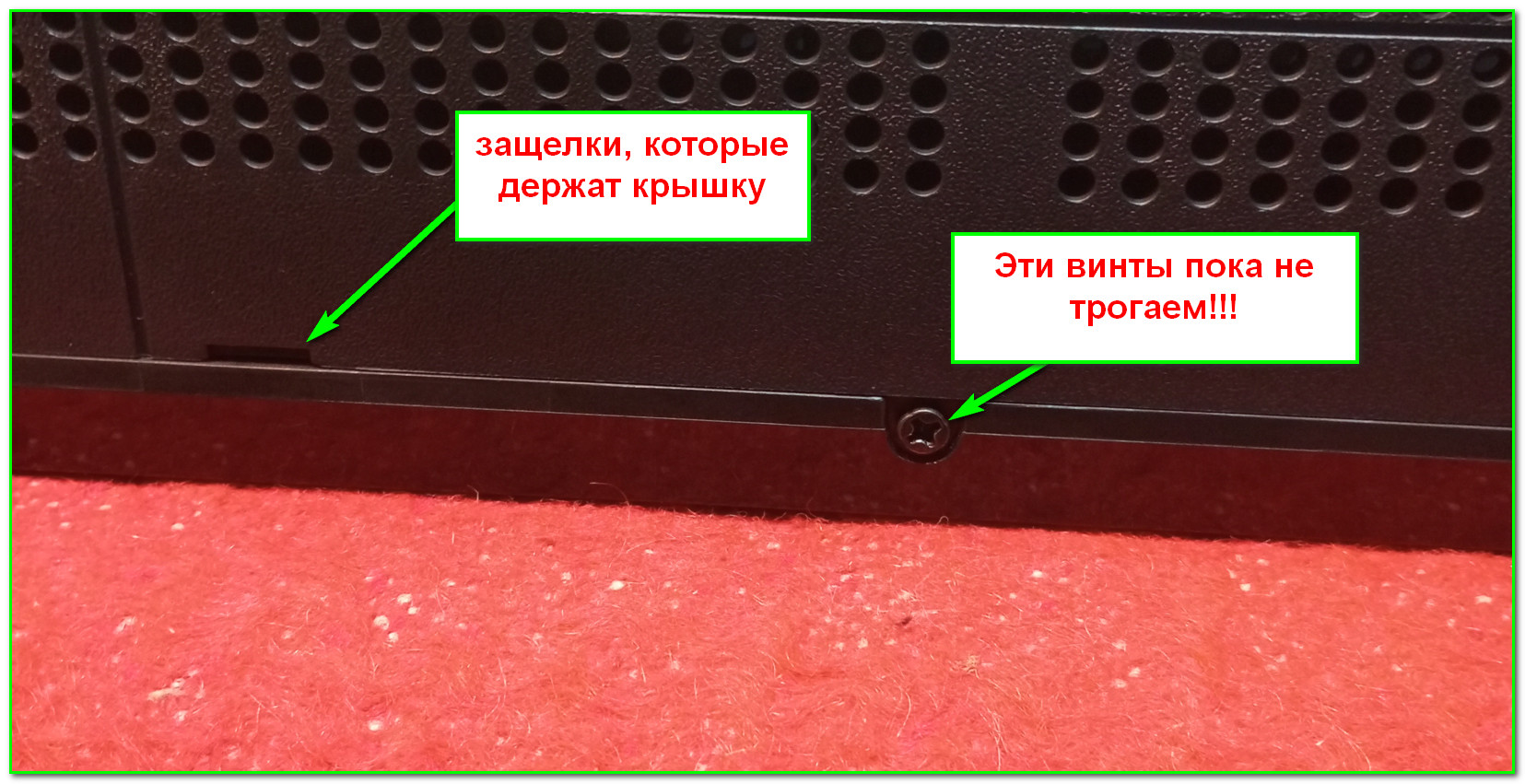

Что хотелось-бы отметить с самого начала: когда будем заднюю крышку снимать, то в нижней части будут несколько винтов и защелок. Так вот- нам пока что нужно только-лишь защелки освободить, винты не трогаем!

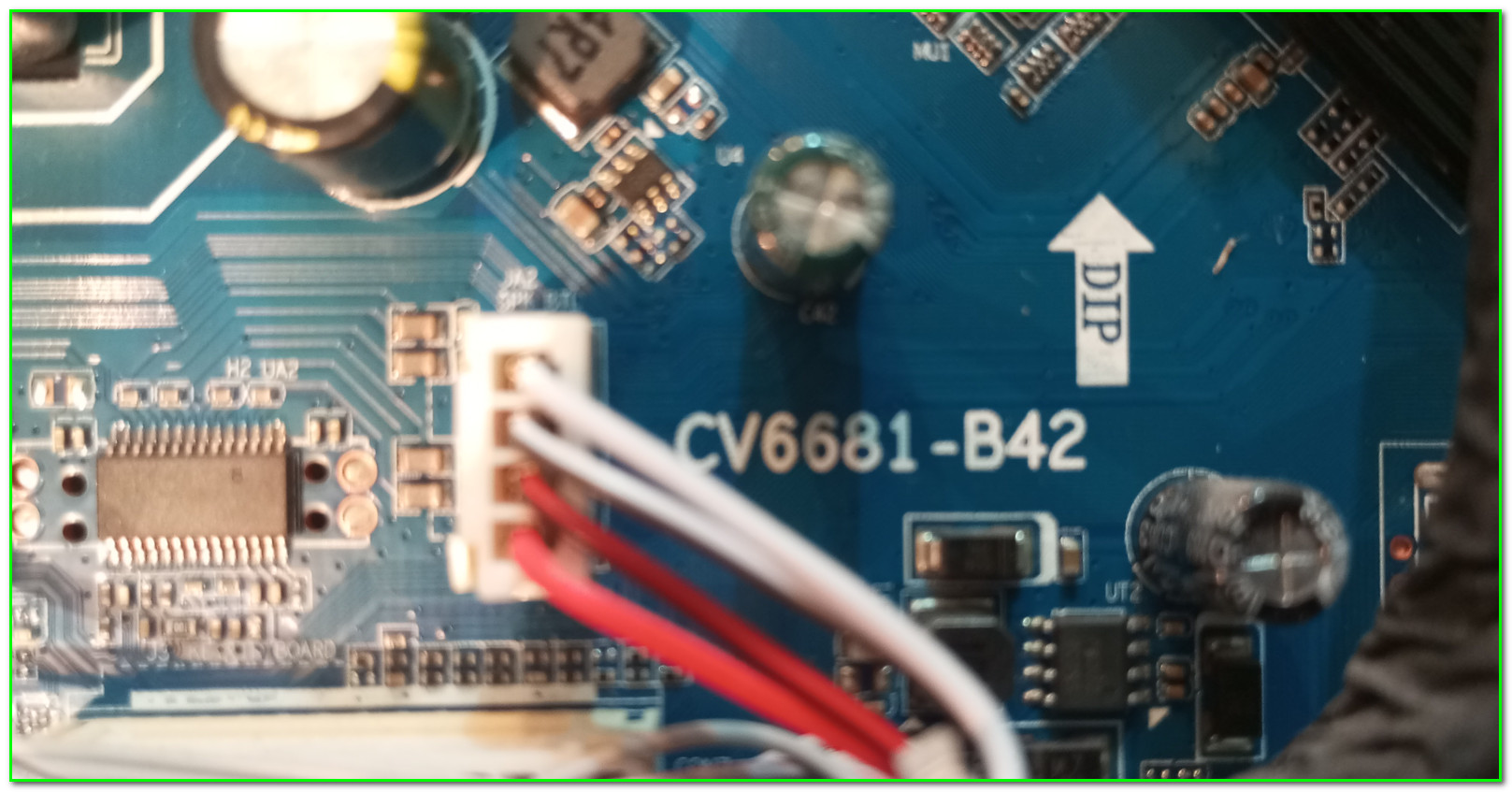

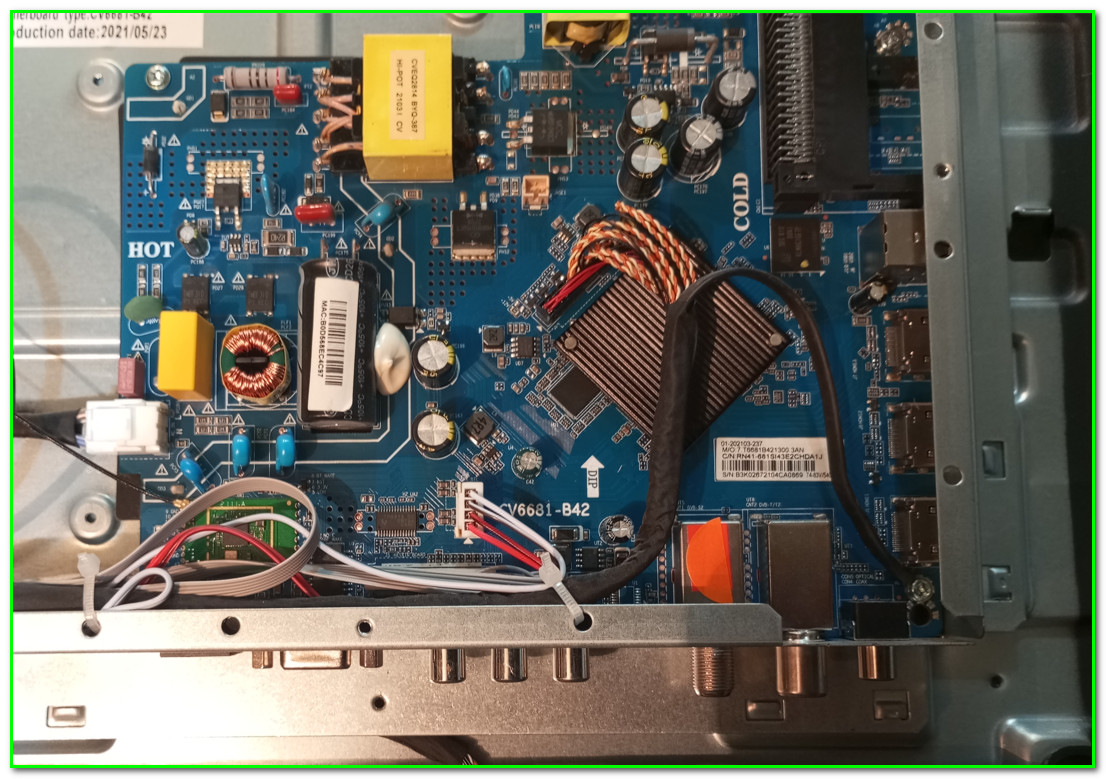

Телевизор внутри оказался «одноплатник», майн называется CV6681-B42

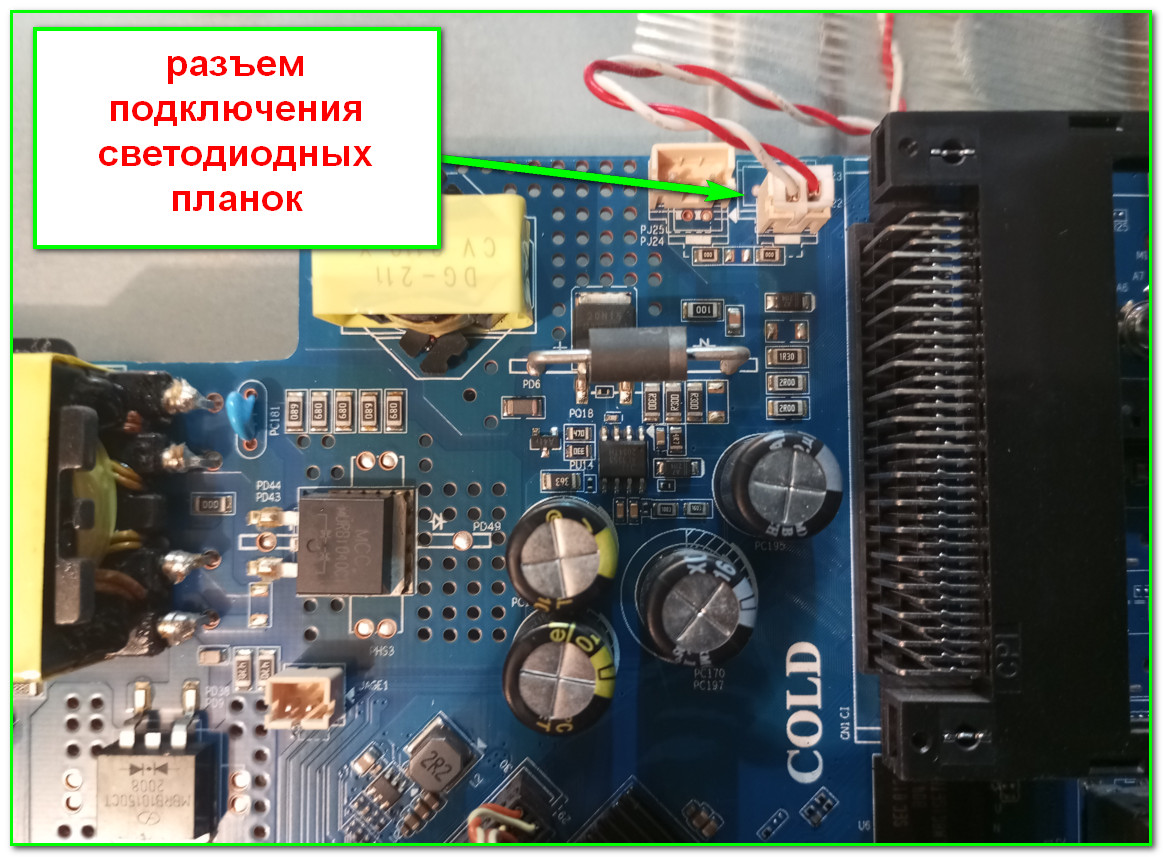

Процедура диагностики выглядит обычным образом- сначала проверяем работоспособность драйвера. Для этого просто включаем мультиметр в режим Вольт-метра и смотрим что у нас происходит на разъеме подключения светодиодных планок, то есть вот здесь:

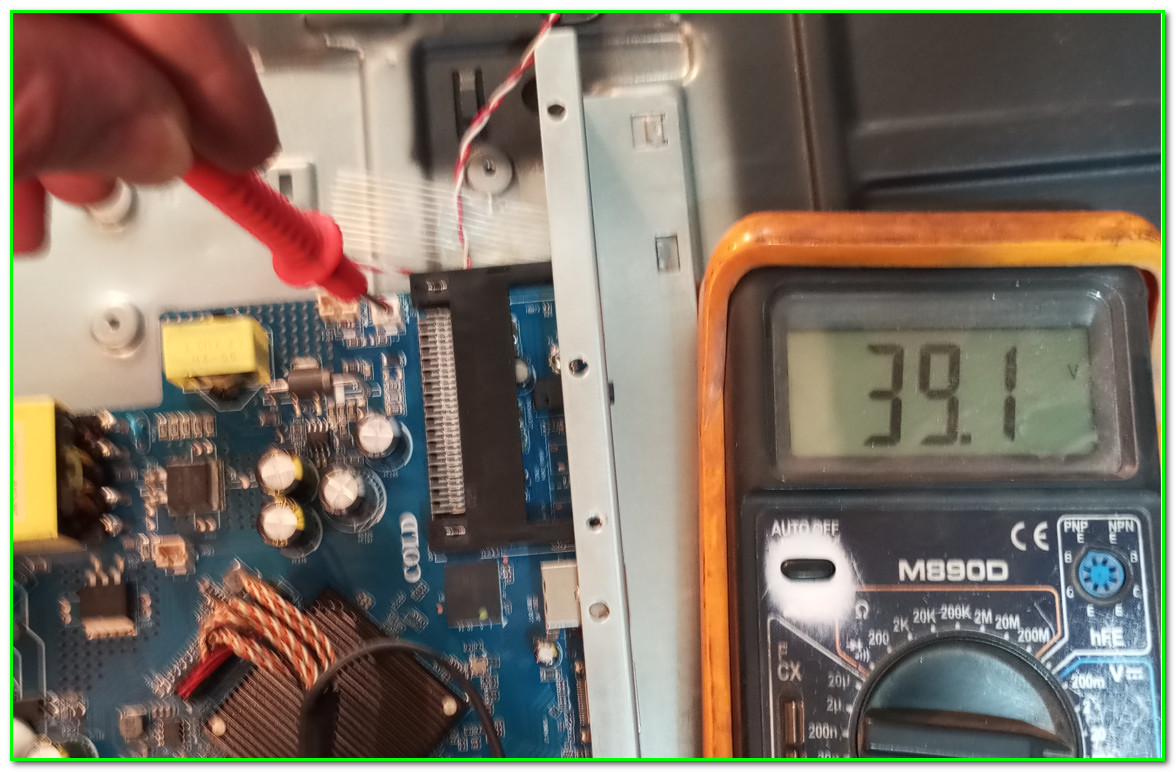

В дежурке мультик показал +39.1V.
Пытаемся включить в рабочий режим- на выходе наблюдаем бросок примерно до +104V (сфоткать не успел), а затем плавное падение.
Печалька… Придется все-таки матрас отклеивать… 😥
Немного отвлечемся…
Вообще явление это рискованное, и здесь даже и не знаю что можно посоветовать- все зависит от клиента. Люди, как мы знаем, разные бывают: один скажет «пробуй- получится хорошо, не получится- оставь себе на запчасти», а другой может и сказать «Блин, рукопоп ты хренов, угробил мне новый телевизор!».
Короче говоря, есть вариант насчет того чтобы расписку сначала с человека взять (нечто вроде отказа от ответственности)
Итак, продолжим… 🙂
Как разобрать безрамочный телевизор
Начнем, пожалуй, со стандартной процедуры- плата драйверов. Конечно-же ее надо освободить.
В нашем случае она закрыта крышечкой пластиковой. Тут ничего сверхъестественного нет- просто винты выкрутить нужно и она легко снимется.

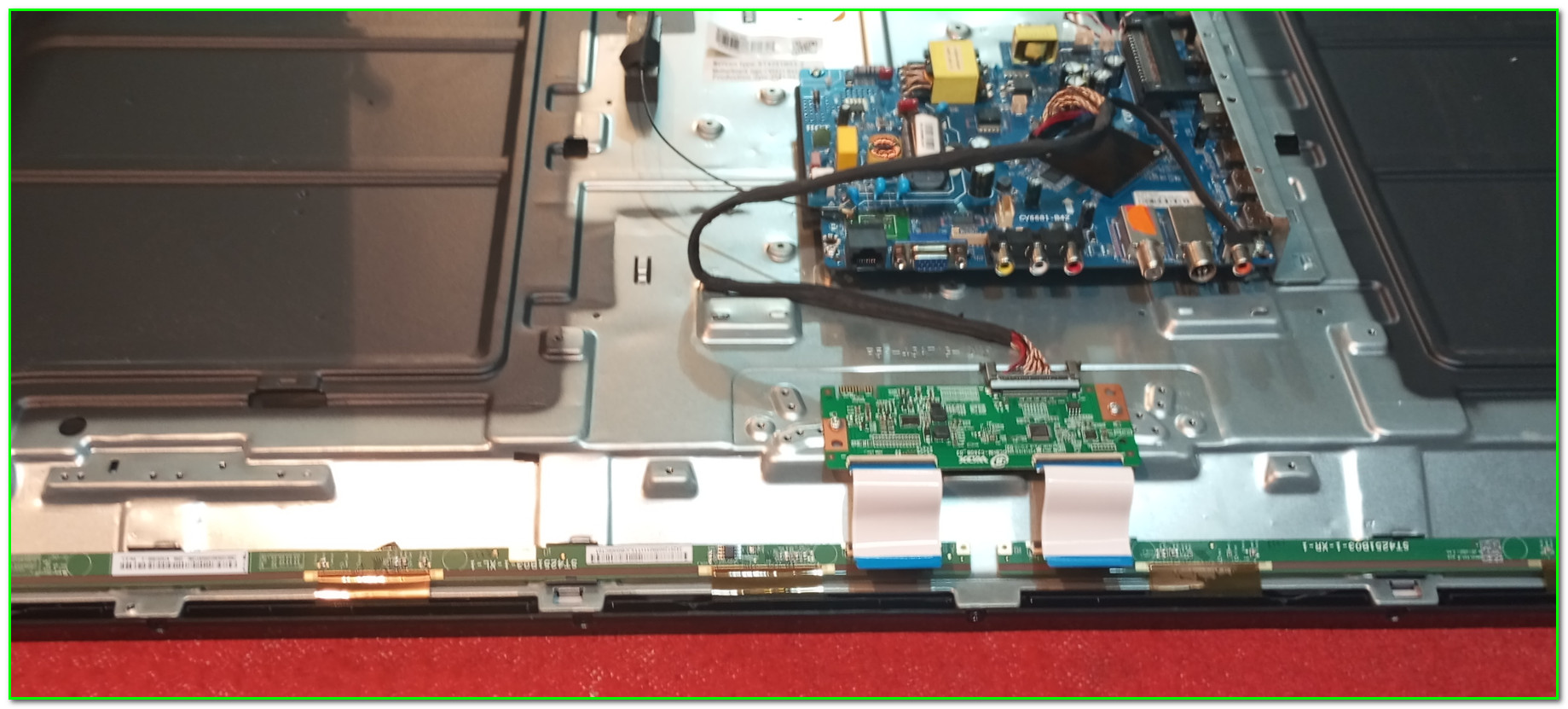

В общем должно получиться вот так:
А что касается самой платы- тут я сильно удивился-бы если еще какой-нибудь сюрприз не вылез..

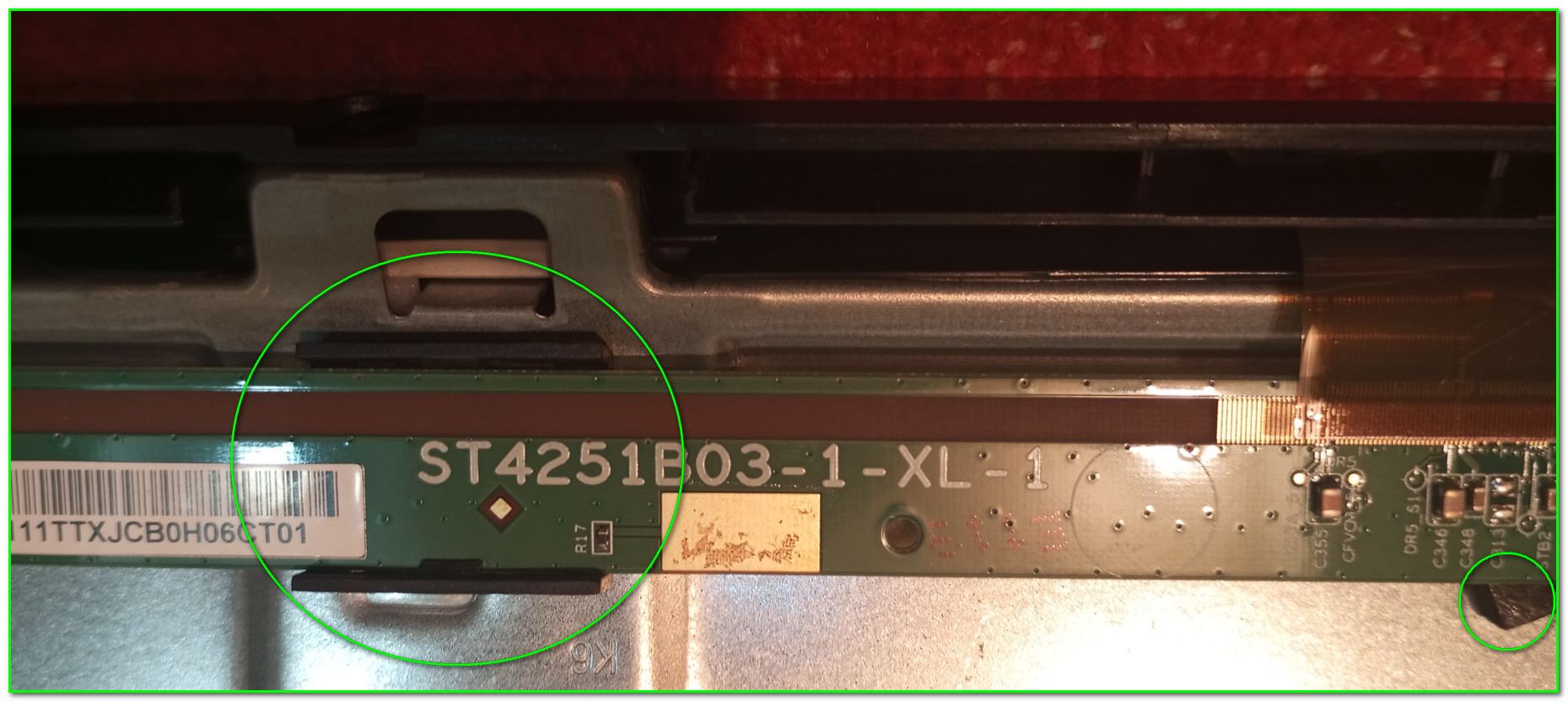

Так оно и оказалось- помимо защелок она еще и приклеена была в нескольких местах.

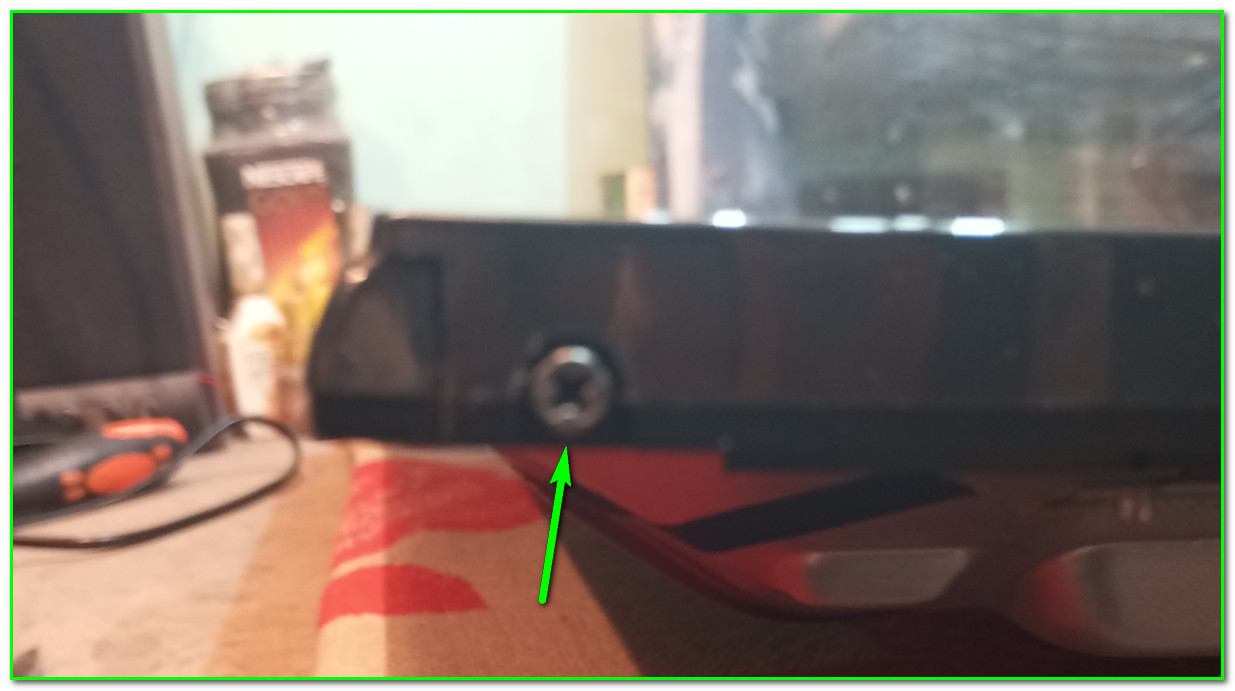

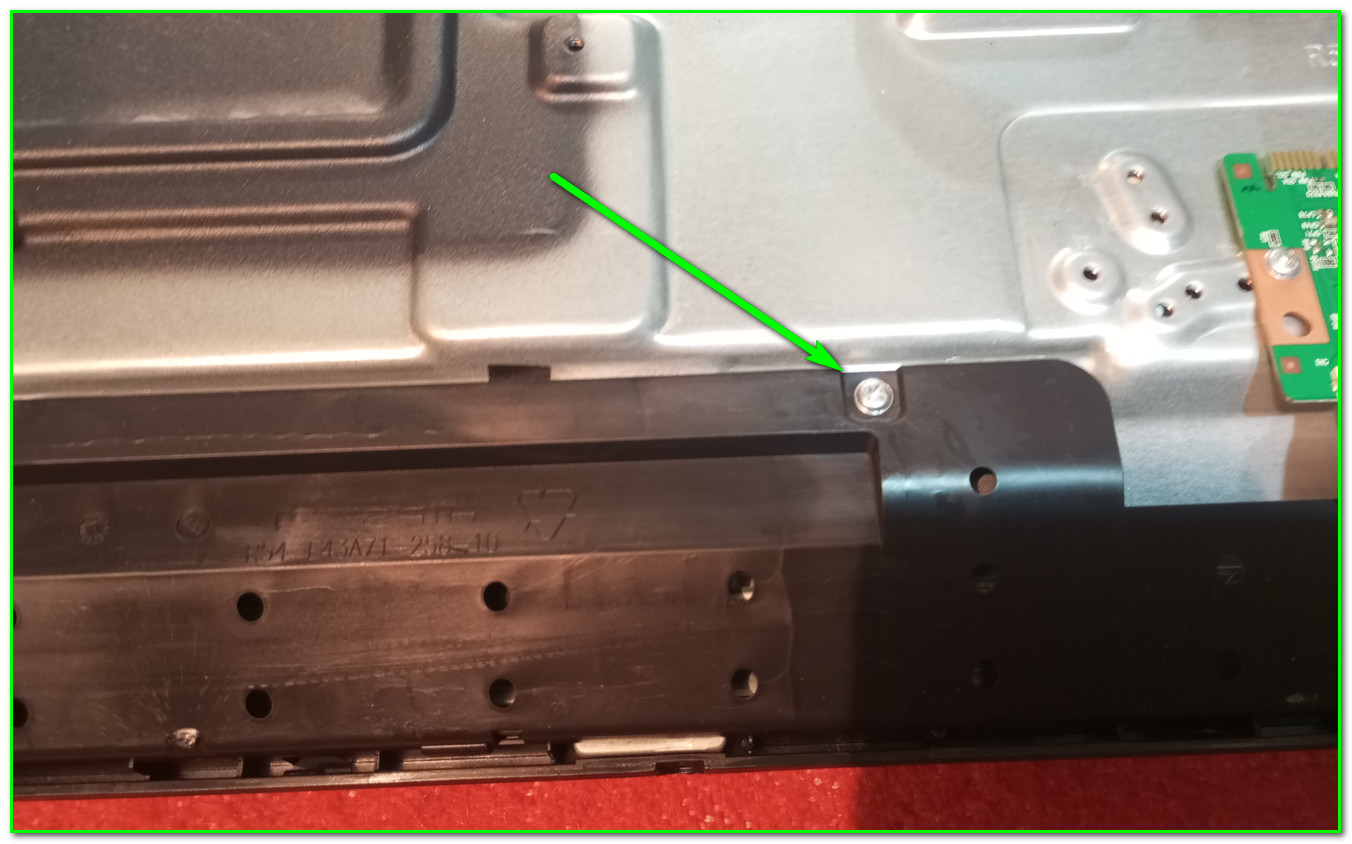

Когда мы все это освободили, вот только тогда можно телек перевернуть «мордой» вверх и снимать нижнюю рамку. Это те самые винты, про которые упоминалось в самом начале

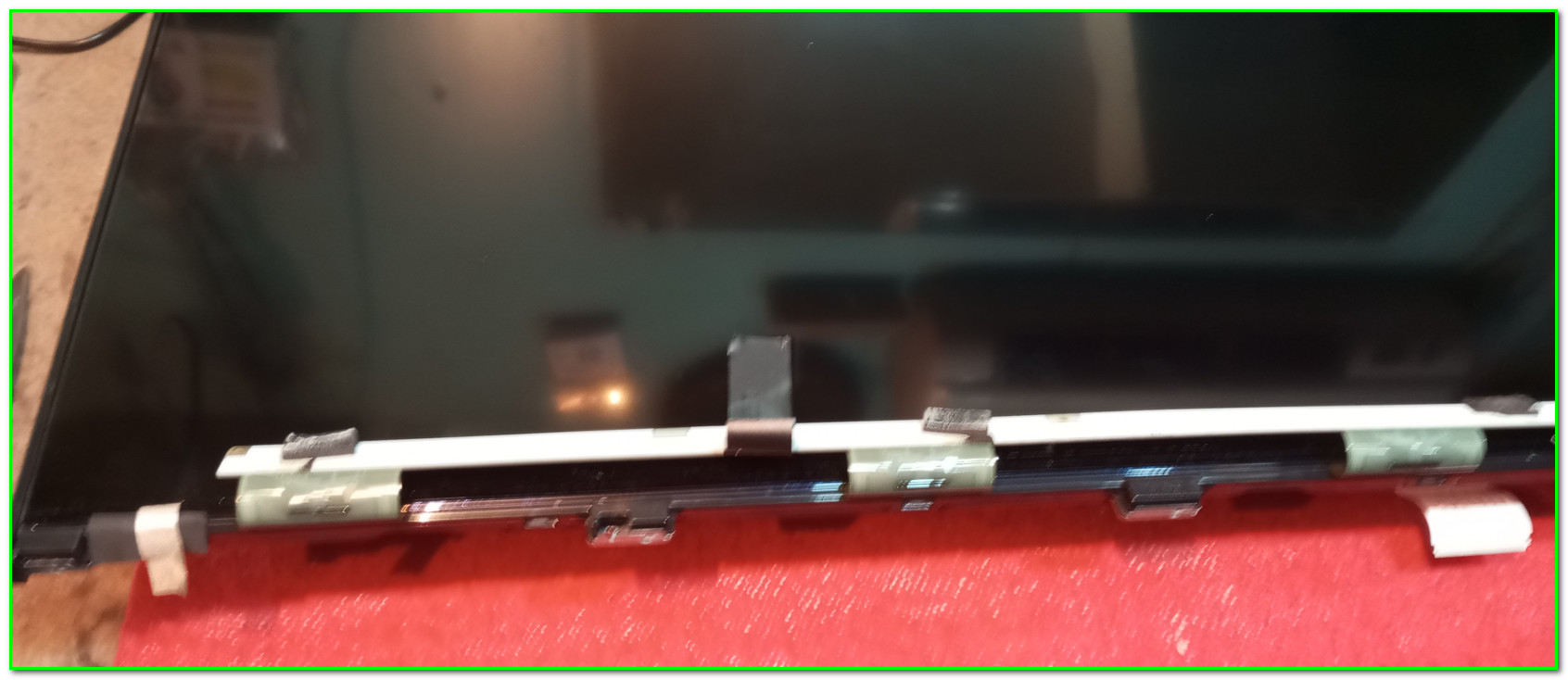

Отклеенную плату фиксируем в верхнем положении. Для этого прекрасно подойдет самая обычная изолента.

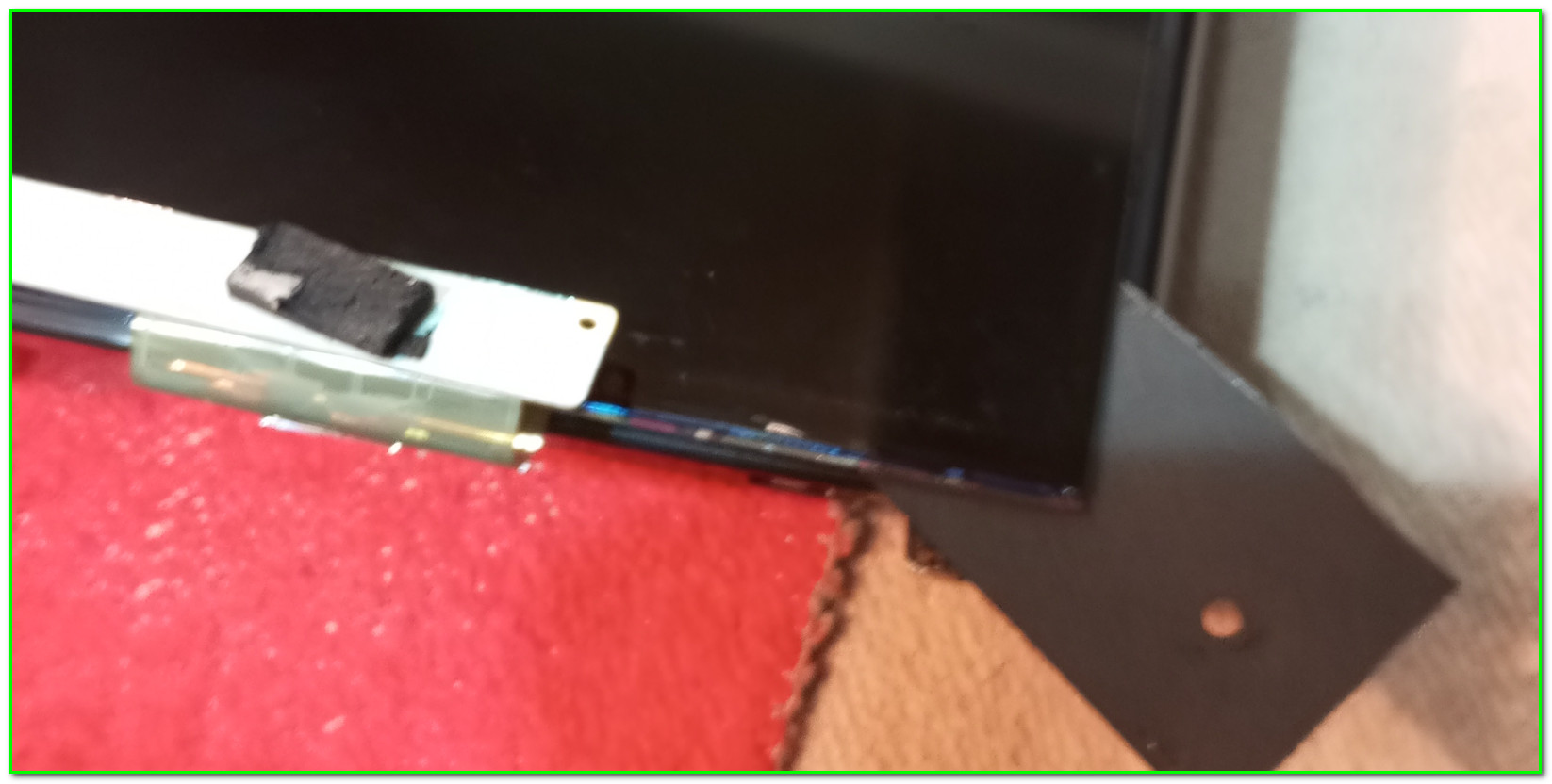

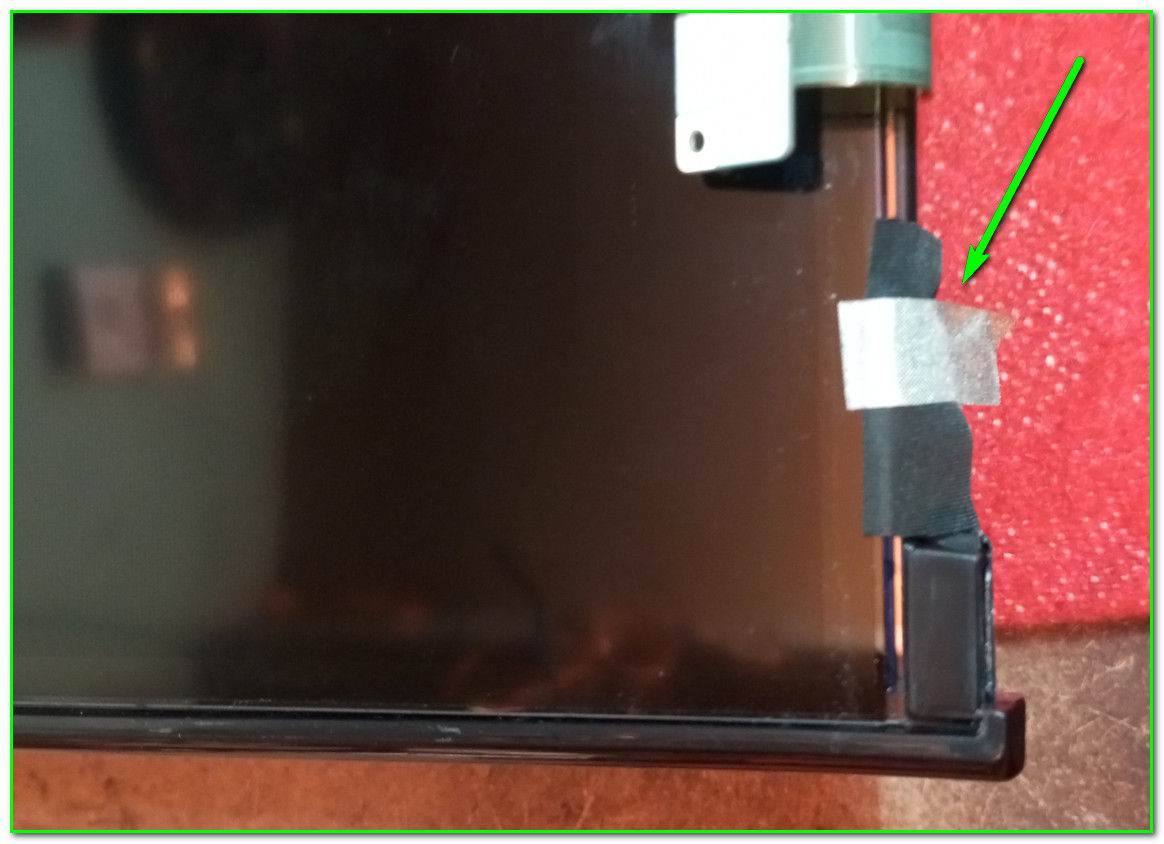

Всплыл очередной сюрприз от производителя- мало того что телевизор и так безрамочный, так тут еще и скотч какой-то… 😈
Теперь наша задача срезать скотч, который матрас крепит.

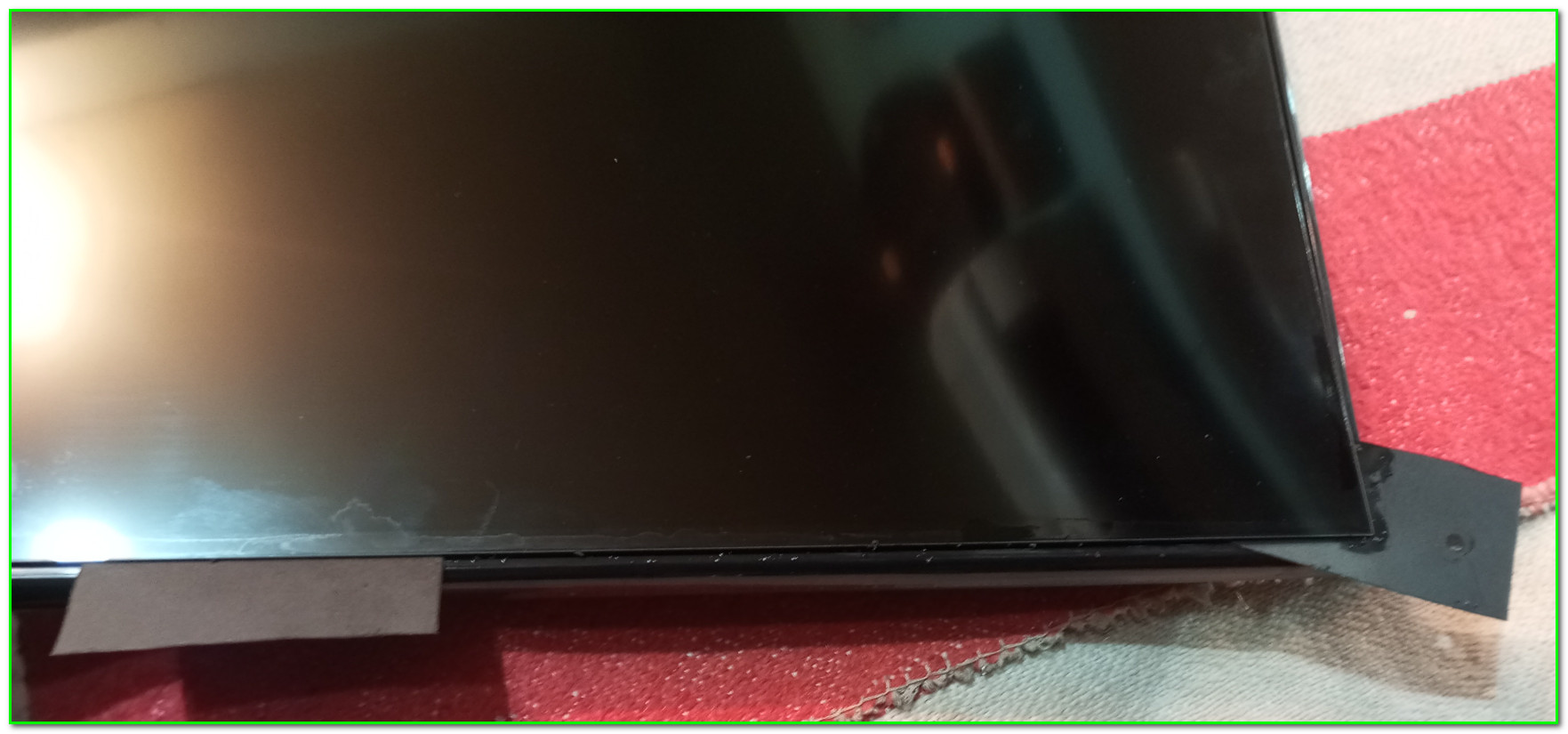

Я лично для этих целей использую тонкий пластик. Говорят что можно просто кусочек «полторашки» отрезать, но я поступил немного по другому- на каждом майне всегда есть защитный пластик с нижней стороны, и у меня их скопилось довольно много, так что не составило труда просто нарезать их на узкие полоски. Их мы и будем использовать.
Бывали случаи когда матрица была приклеена даже и в нижней части, но тут нам повезло- скотча не оказалось и пластинка вошла довольно легко
Наша дальнейшая задача- снять матрицу. Конечно-же надо еще и не повредить её при этом- ведь это очень хрупкий и дорогостоящий предмет.

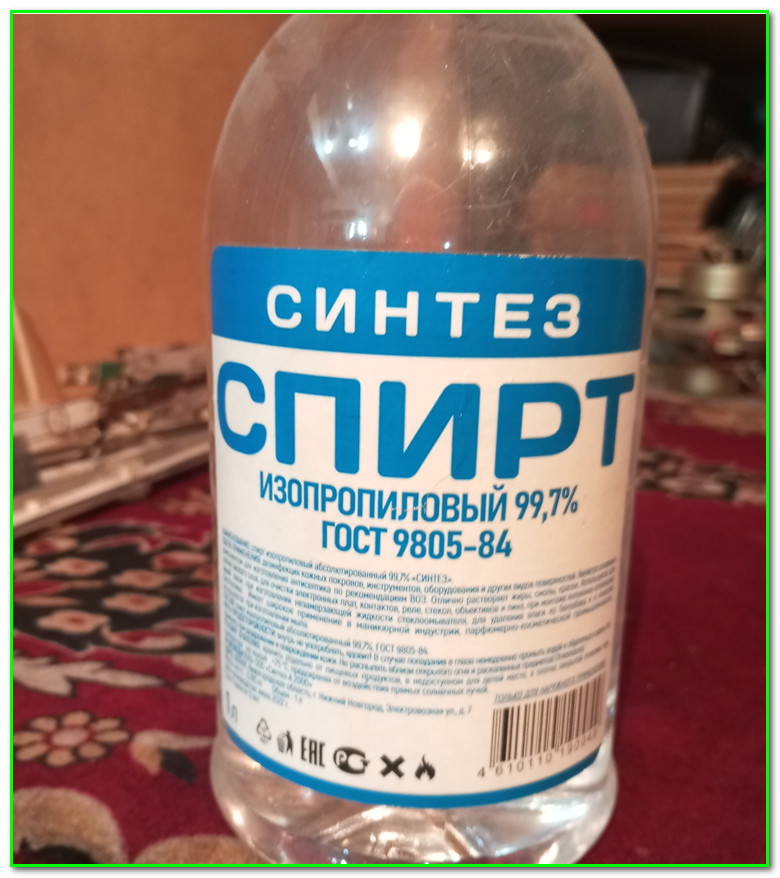

А вот здесь опять спорная ситуация: в инете бродит масса видосов- один греет феном, другой просто срезает скотч. Подумав и поразмышляв на эту тему, я что-то как-то сделал свой вывод- наверное лучше все-таки отклеить. И поможет нам в этом вот этот волшебный эликсир:
Обычная ватная палочка купленная в аптеке и никаких проблем! Все прекрасно отклеивается!! Единственное на что хотелось-бы обратить внимание- это не торопиться, отмачивать участки длиною сантиметров по 15-20 и желательно подкладывать кусочки пластика на отклеенные места. Особое внимание уделяем углам!
Аккуратно, не торопясь, и все у нас получится!!!
Какие светодиоды

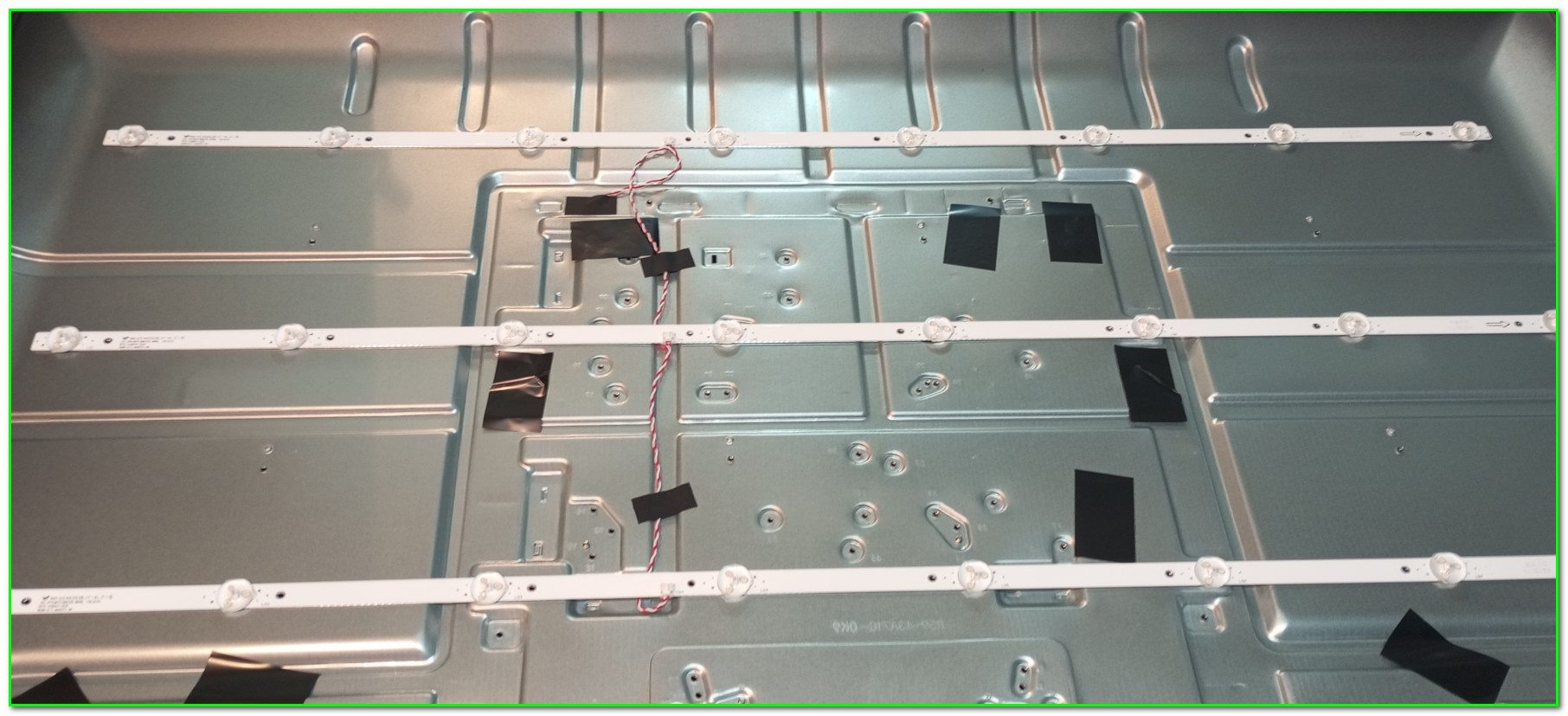

Итак, вот мы и добрались до самих светиков… А выглядят они вот так:

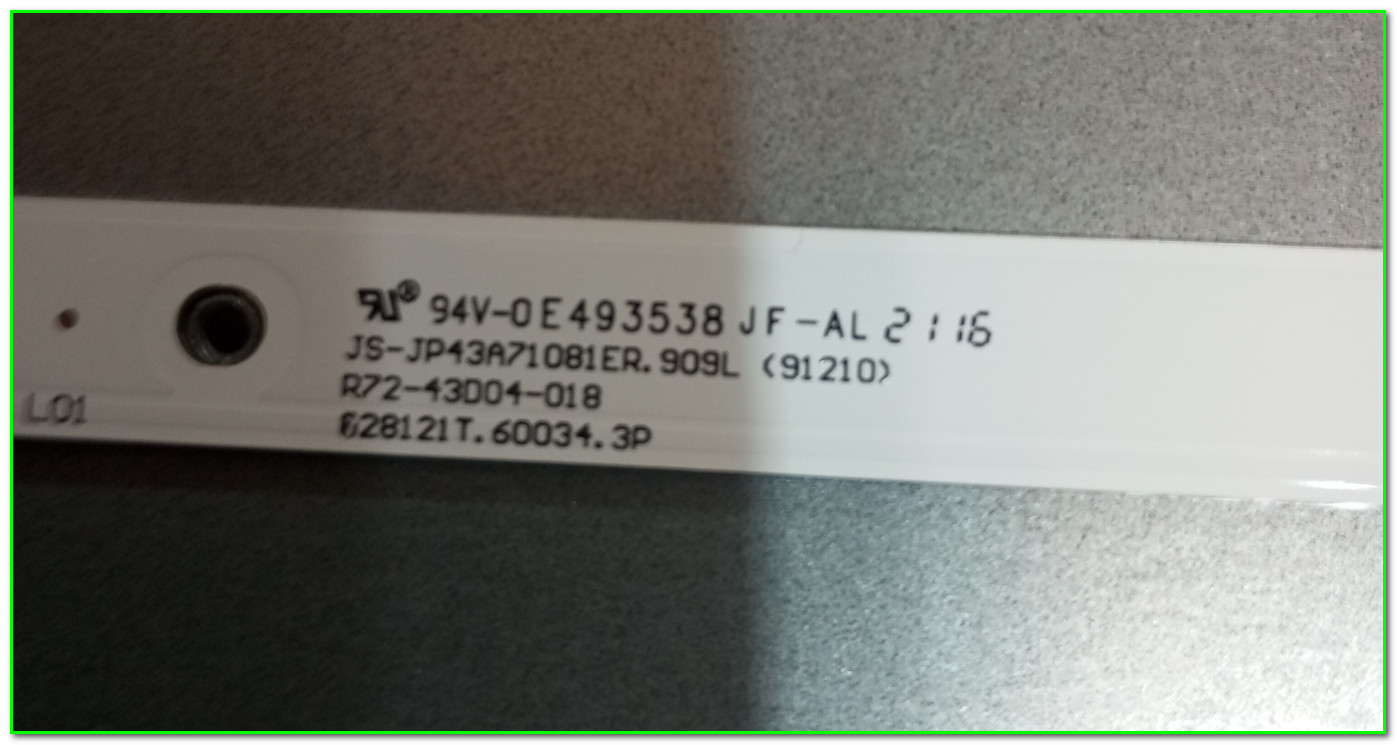

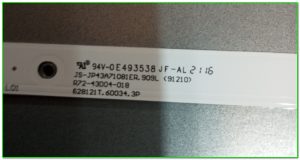

Здесь у нас три планочки по 8 светодиодов на каждой. Вот такая на них маркировка:

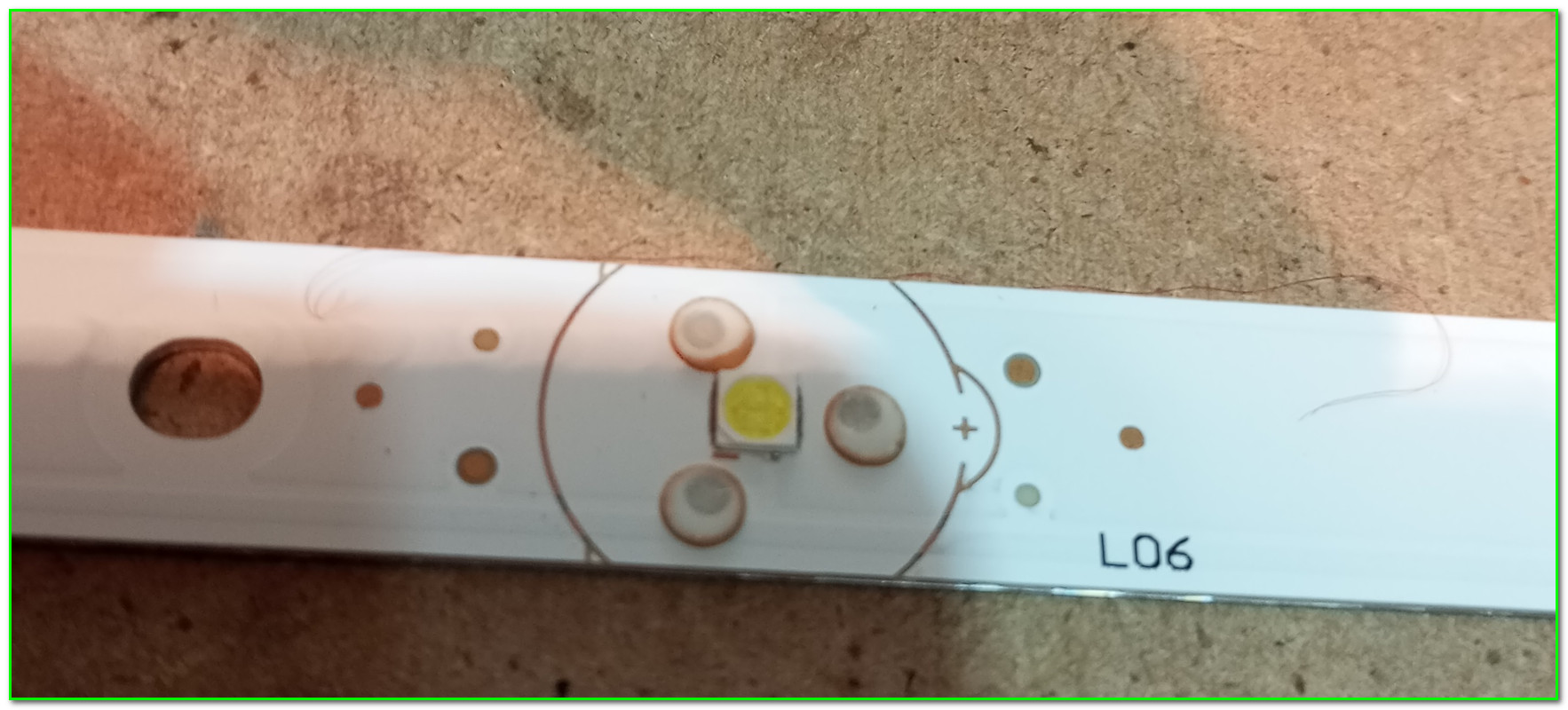

А сами светики вот такие:
Они 3-х Вольтовые, проверяются элементарно- мультиметр в режим «прозвонки», касаемся щупами, исправные зажигаются.
Ну что, друзья, у нас сейчас есть два варианта-
Вариант номер раз: маркировку планок мы узнали и можно их заказывать.
Проблем нет: маркет- плейсы типа WB или еще где-то, однако придется ждать минимум дней 5-10.
Или вариант номер два— перепаять. Ну да- это сложнее, но гораздо быстрее: час-полтора работы и все готово.
Лично для меня второй вариант более приемлемый! 😛

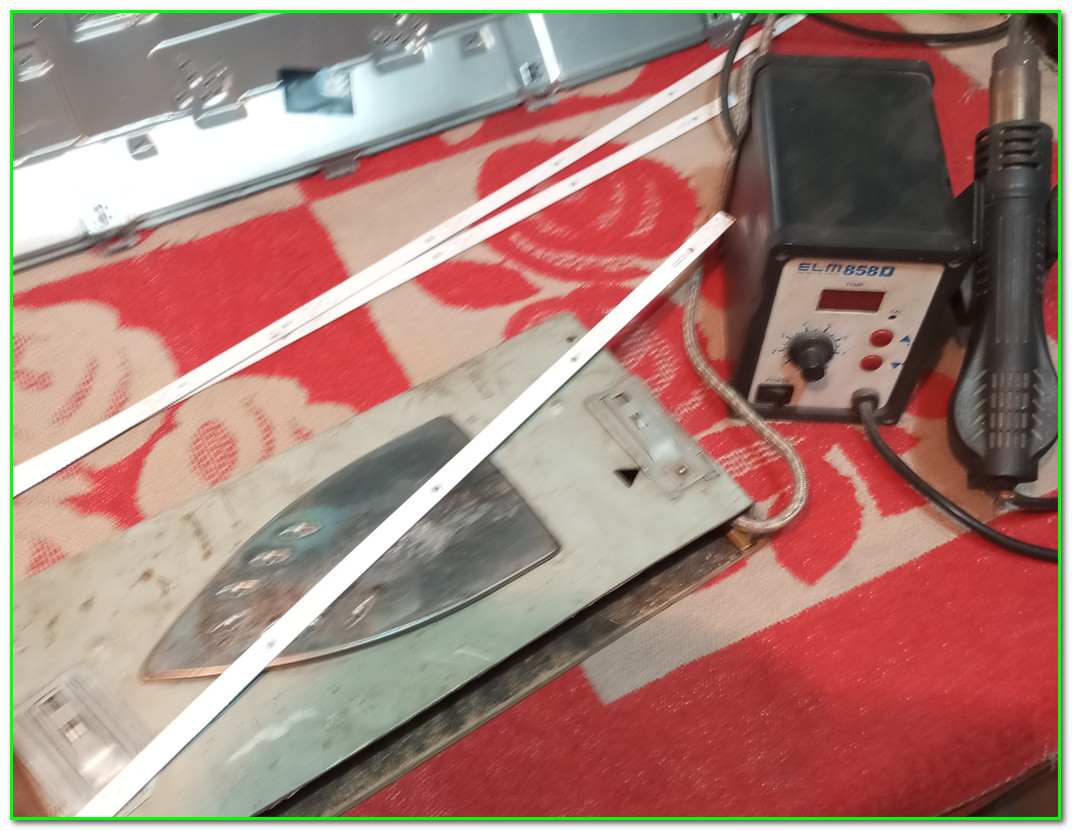

А для перепаивания на само деле много и не надо! Нужен всего-лишь фен и нижний подогреватель. Причем в качестве подогревателя я вообще самый обычный утюг приспособил

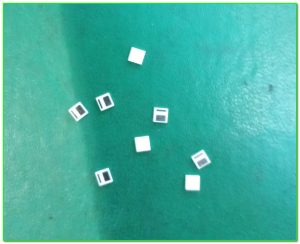

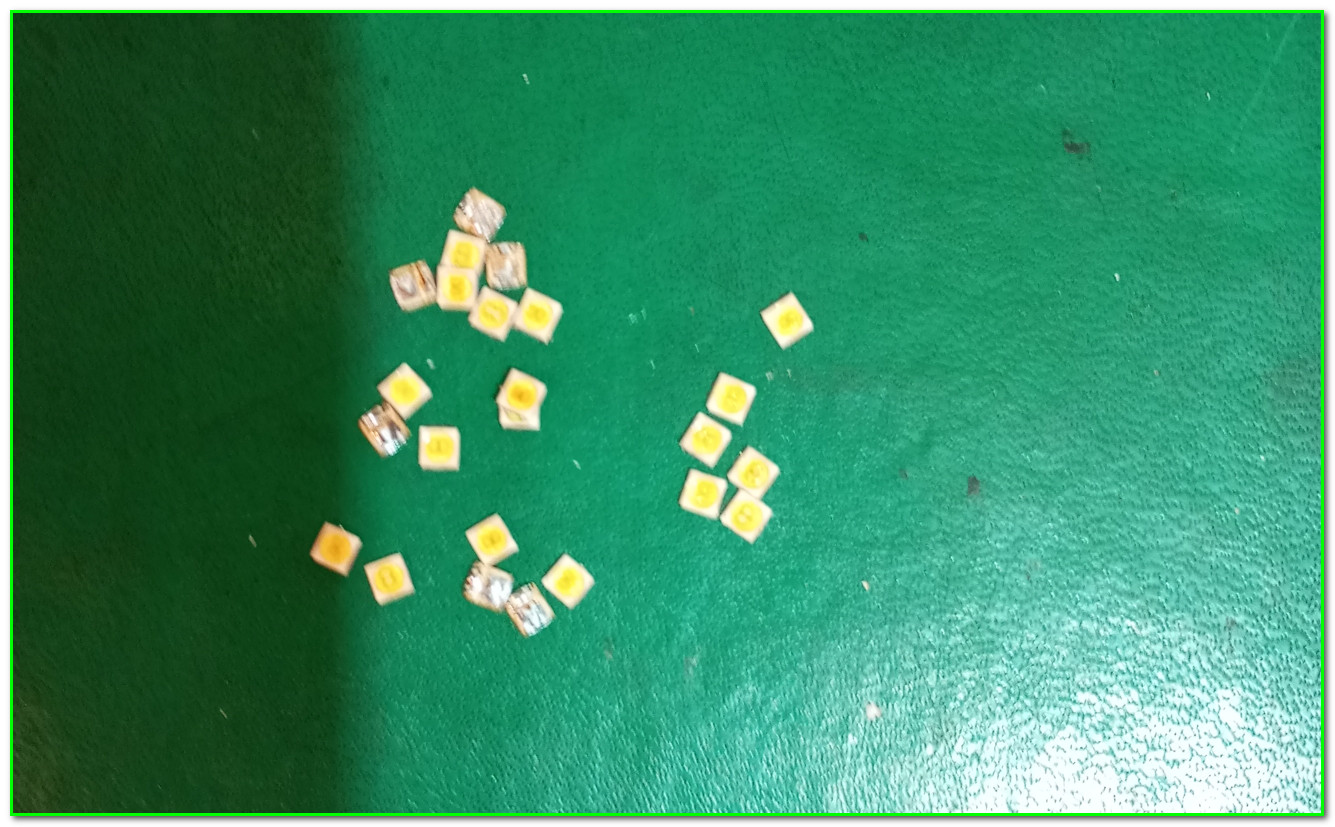

Со светодиодами тоже проблем никаких нет. Они здесь вот такие:

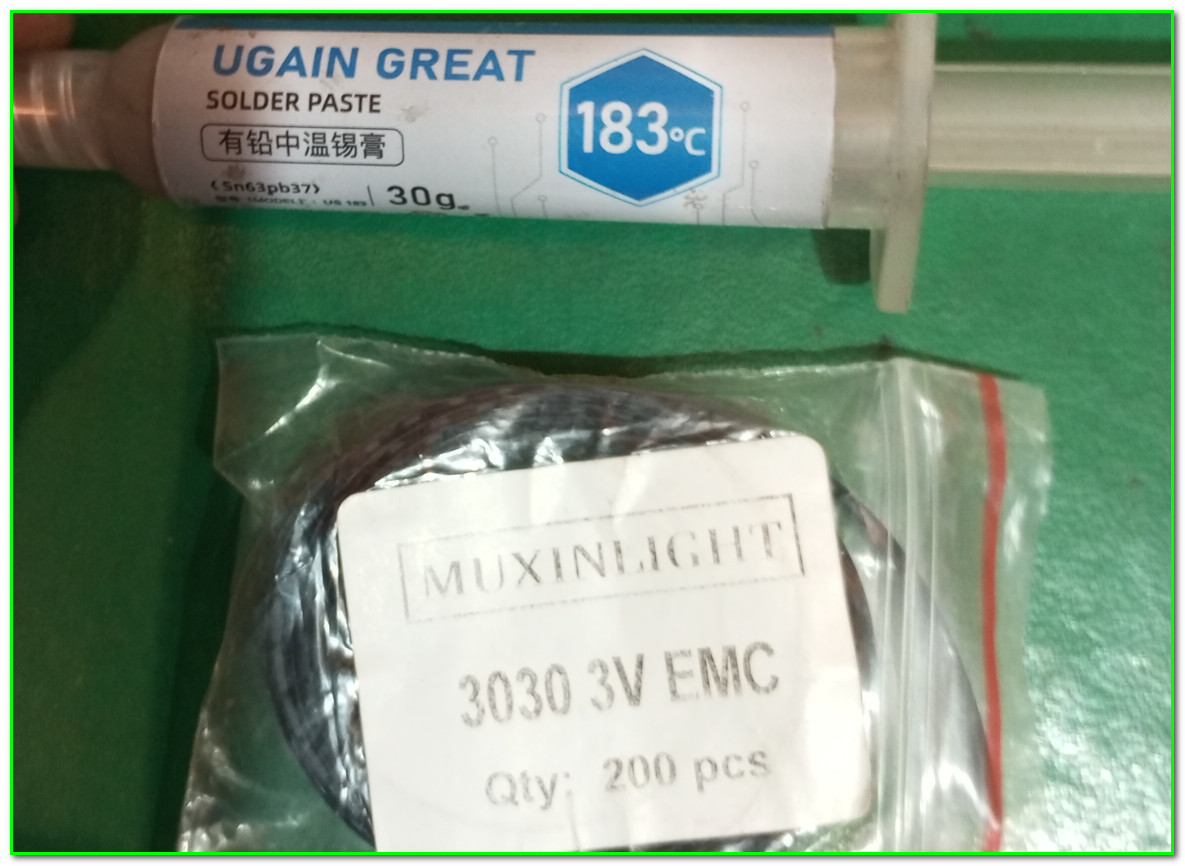

Ну то есть обычные 3-х Вольтовые с контактами EMC. Они есть в свободной продаже но, правда, не на маркет-плейсах, а на АЛИке. Причем там-же надо еще и паяльную пасту прикупить
Сами светики использовал ворт с такими контактами:
Сама процедура пайки особого труда не составила, а вот насчет обратной сборки возникли вопросы…

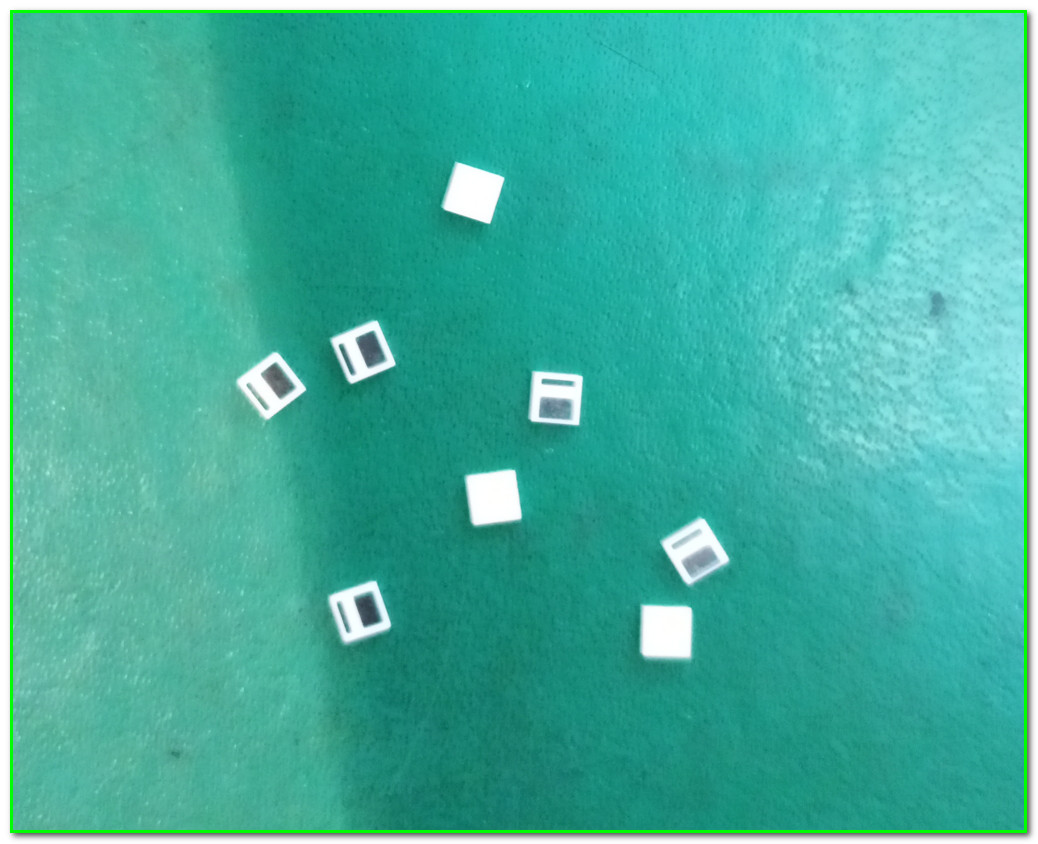

Ну ладно- светики мы перепаяли, затем «пуговки» приклеили, светорассеиватели на место воткнули, а дальше что? Нам-же надо как-то матрас на место прилепить! На обычном рамочном телеке проблем нет- матрица за счет рамки держаться будет, а здесь как? Обратно клеить?
В инете есть рекомендации насчет того чтобы специальный скотч приобрести- ну там, типа, есть вариант двустороннего скотча с поролоновой прослойкой шириною в 3-5 мм. В принципе выглядит примерно как тоже самое что и было изначально от производителя, вот только есть нюанс: нам ведь нужно будет при сборке матрицу точь-в точь на место воткнуть, и если мы «промажем» буквально на пол-миллиметра, то она сразу прилипнет и сдвинуть мы ее уже никуда не сможем.
Короче говоря, малость поразмыслив, решил я все-таки приклеить ее на герметик.

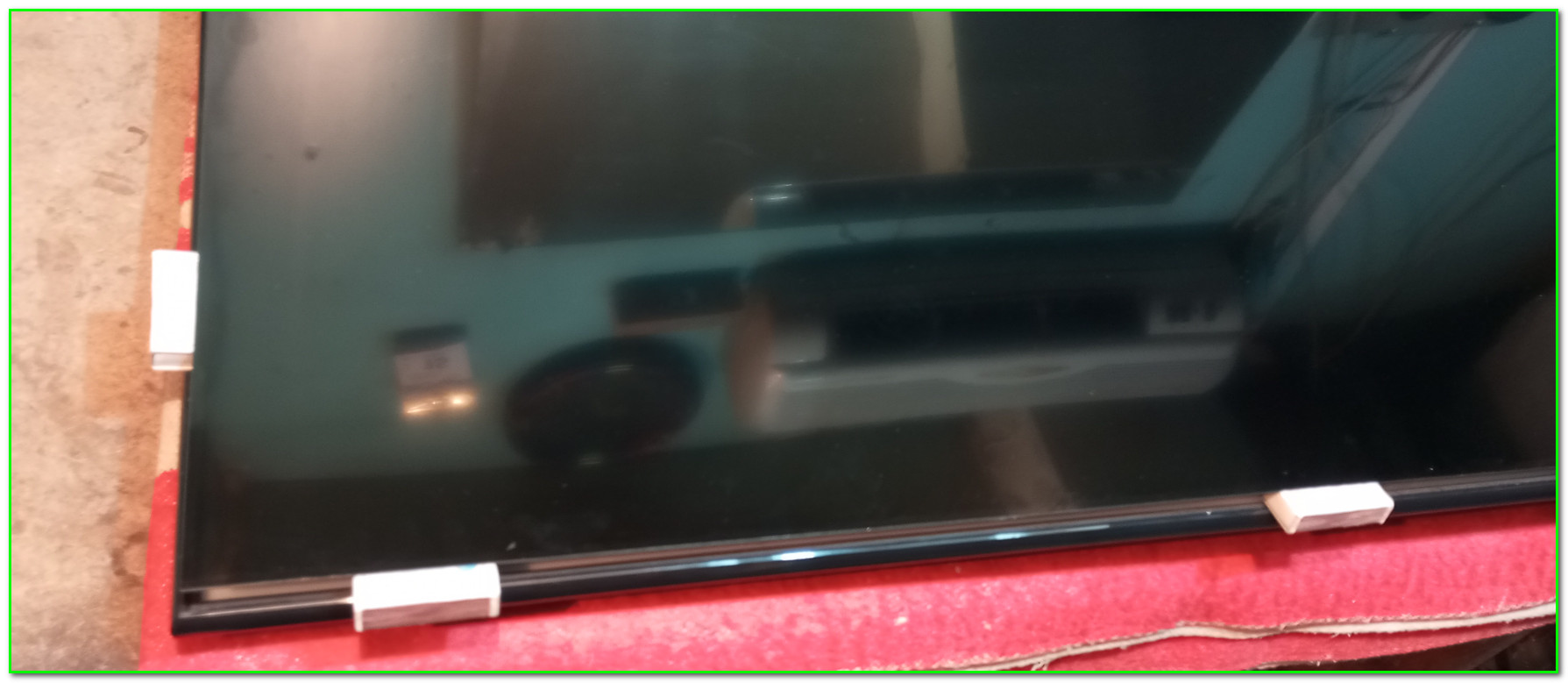

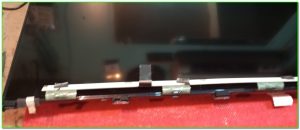

И поступил вот таким образом: сначала поставил матрицу на место. Затем верхнюю часть немного приподнял. Использовал пустые спичечные коробочки:

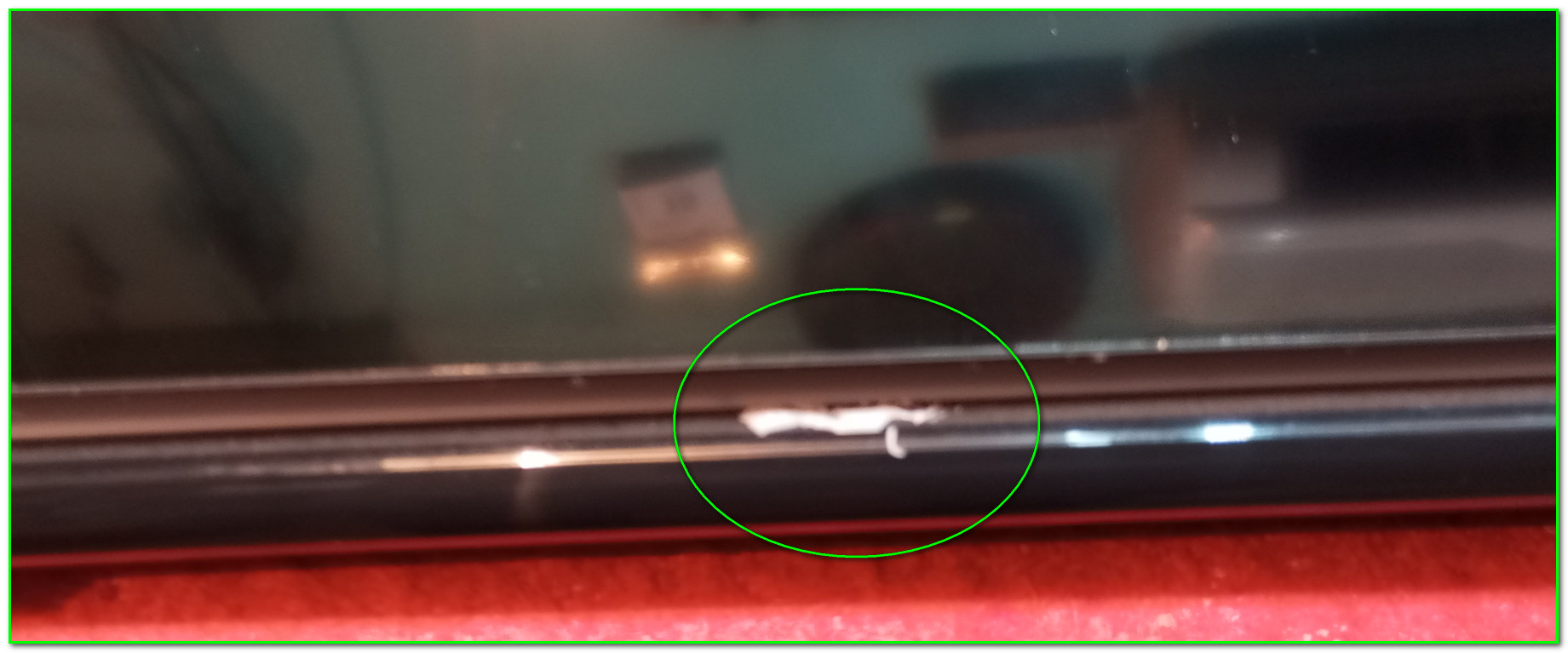

Затем нанес немного силикона. Буквально в 4-х местах- по краям и в верхней части
Потом уложил матрицу на место и оставил на пару часов чтобы она приклеилась.
Ток подсветки нужно понизить

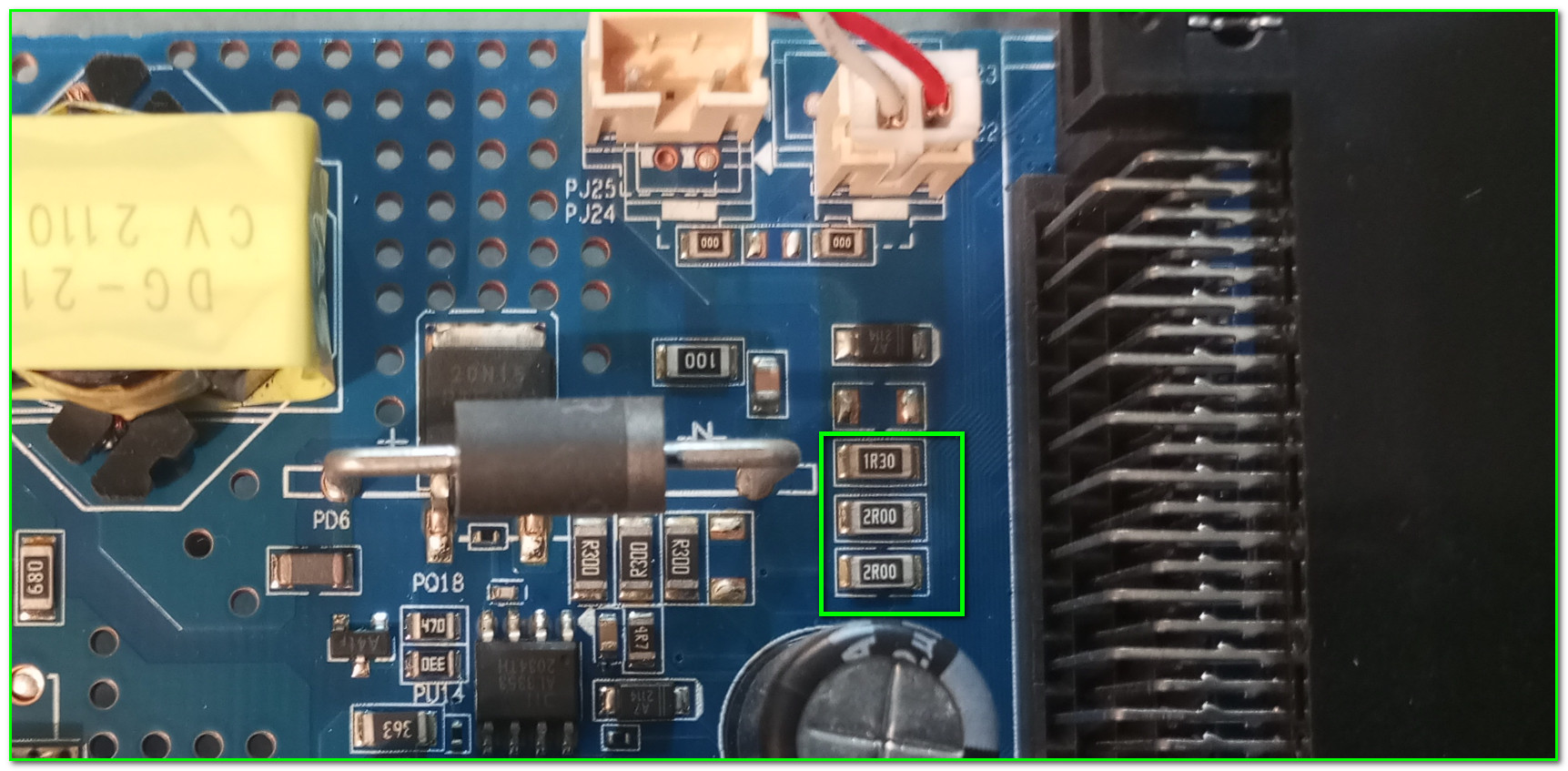

Ну здесь все стандартно- с токовым датчиком нужно «поиграться». Здесь все просто- это несколько резисторов SMD-шных низкоомных, вот этих:
Просто нужно выбросить пару из них и ток сразу упадет на половину.
Итого- что мы имеем:
1. Светодиоды были заменены на новые, причем сразу все.
2. Матрица приклеена, однако уже не по всему периметру, а лишь в некоторых местах.
То есть в случае повторной разборки нам будет уже легче.

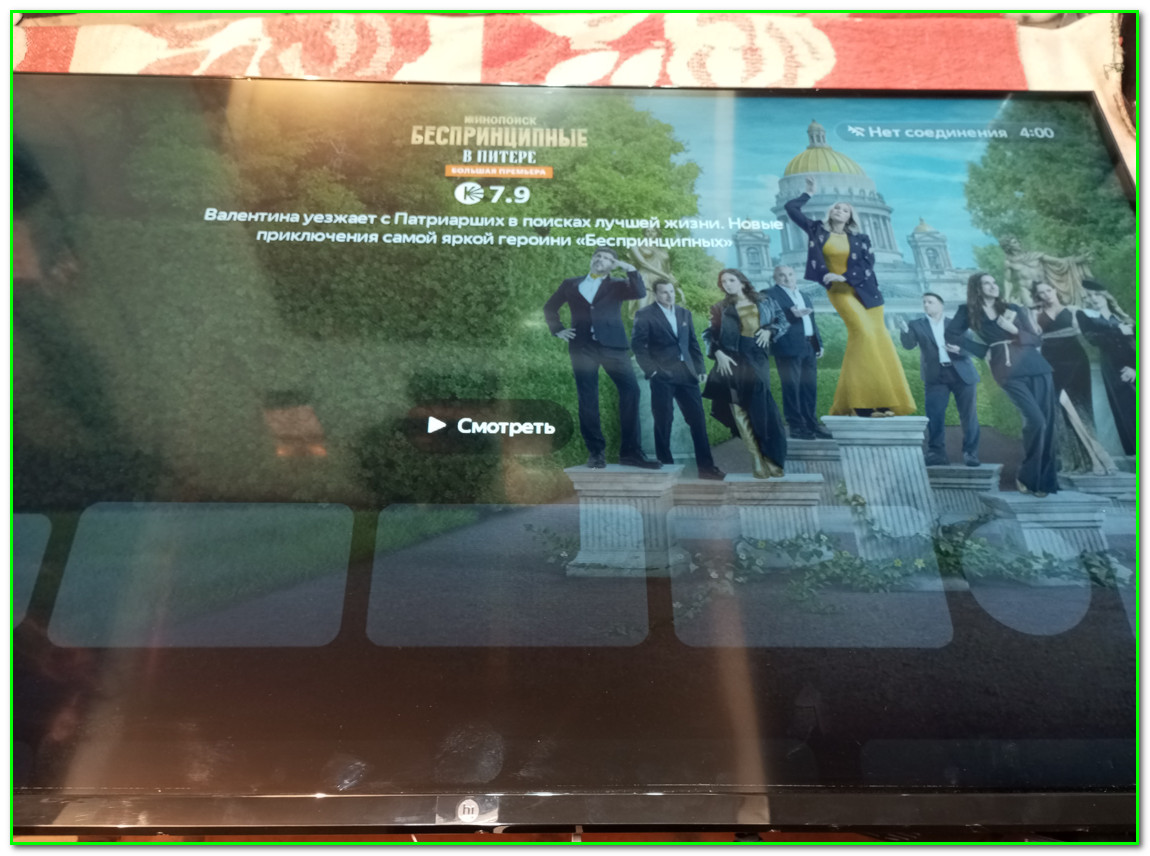

3. Конечно-же мы после ремонта еще и про ток подсветки не забыли, причем на яркости картинки это практически и не отобразилось:
Ну вот, друзья, на этом разрешите и закончить! 🙂
Есть вопросы? Заныривайте на ФОРУМ, пообщаемся!!
Всем пока, до новых встреч!!!
