ASANO 40LF7030 ремонт подсветки
Привет друзья!! 🙂
Сегодня мы будем ремонтировать подсветку в телевизоре ASANO 40LF7030
Небольшая предыстория
Со слов хозяйки он «то включался, то нет». Потом её взрослый сын, нахватавшись информации в интернете, вскрыл и увидел что там надо детальку какую-то заменить. Где-то он эту детальку заказал, перепаял но результата не получилось. После чего он со словами «там что-то с блоком питания» дальше не полез. Пришлось покупать другой телевизор, а этот простоял полтора года в коробке.

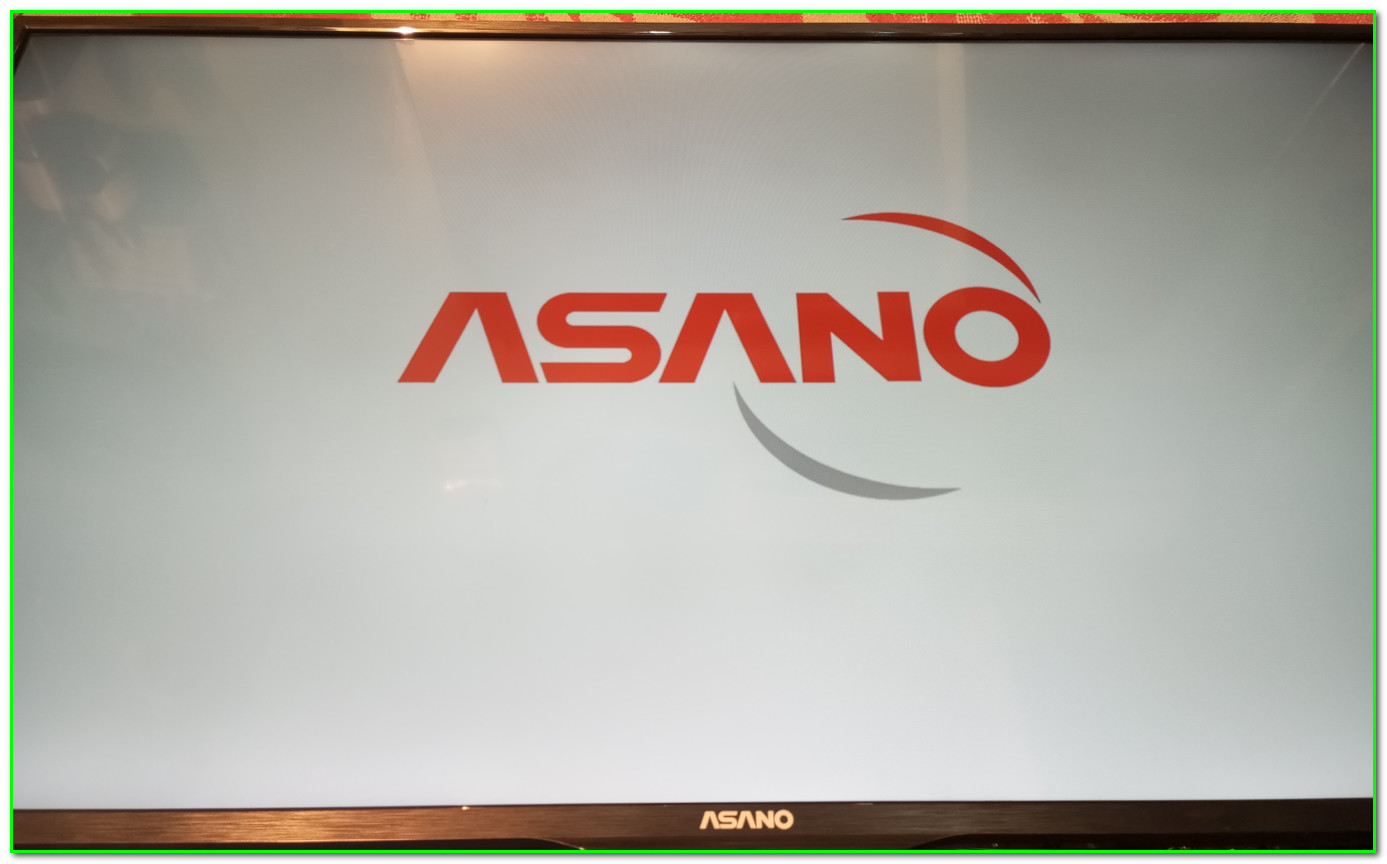

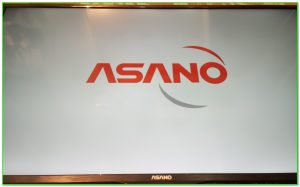

На момент поступления телека в ремонт выяснилось что дефект вполне типовой- подсветки нету. Ну то есть включается, просматривается логотип на темном фоне, после загрузки андроида и звук появляется. Короче говоря все вполне банально: проверяем исправность LED- драйвера, если там порядок то придется матрас разбирать. А что там они сами пытались заменить- вскрытие покажет. Итак, поехали..
Порядок диагностики и разборки

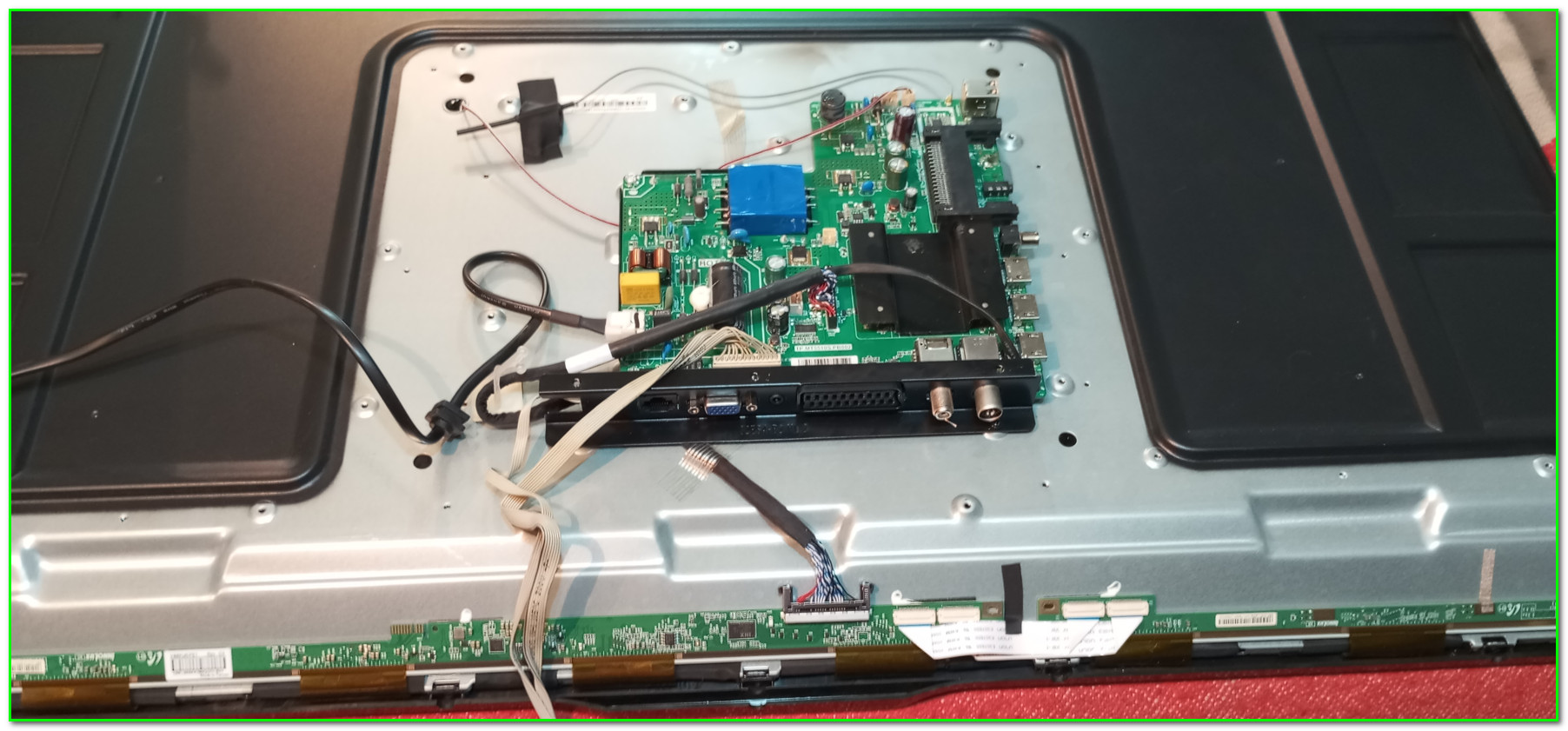

Внутри мы наблюдаем вот такую вот картину:

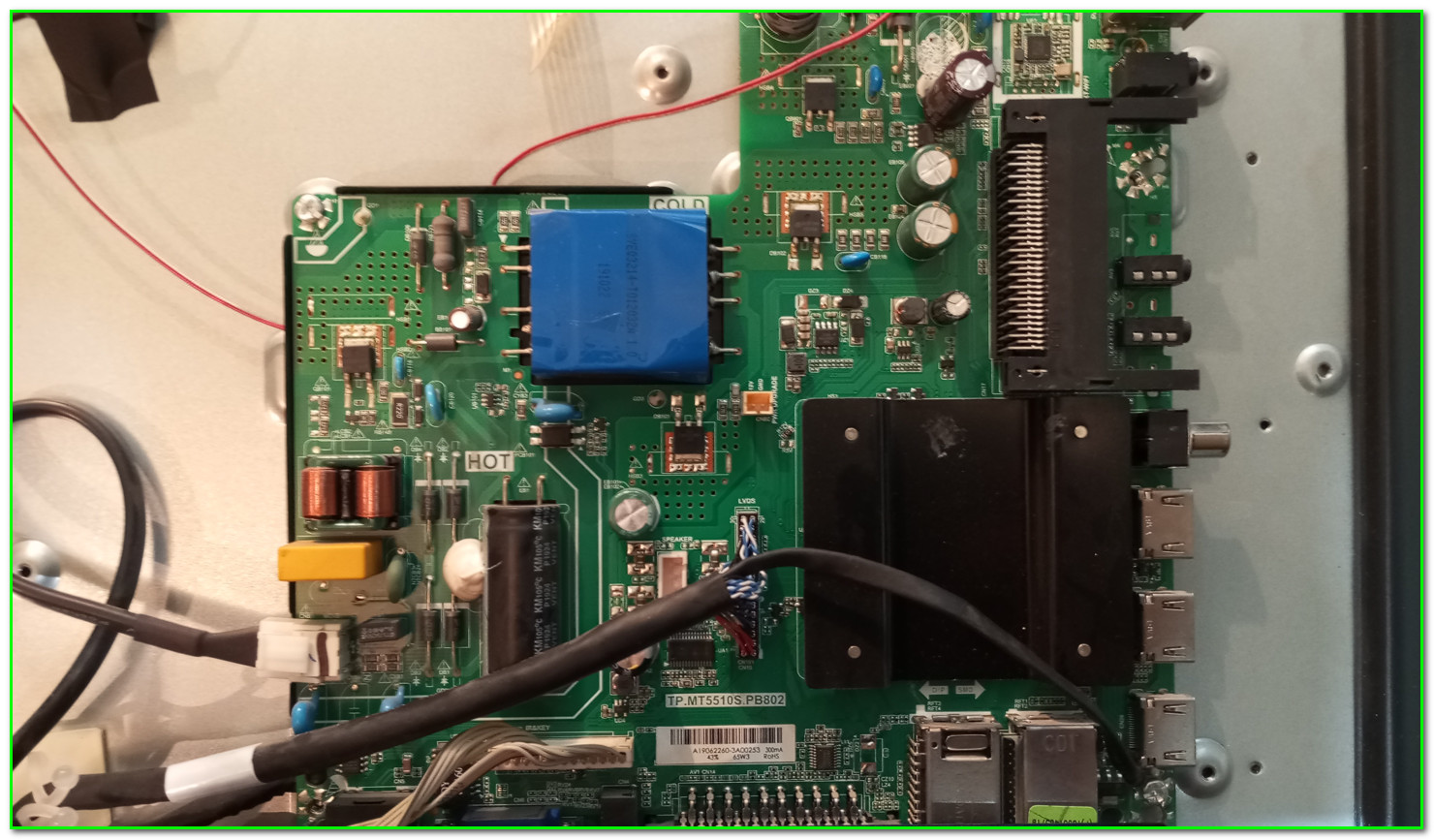

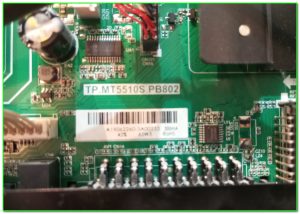

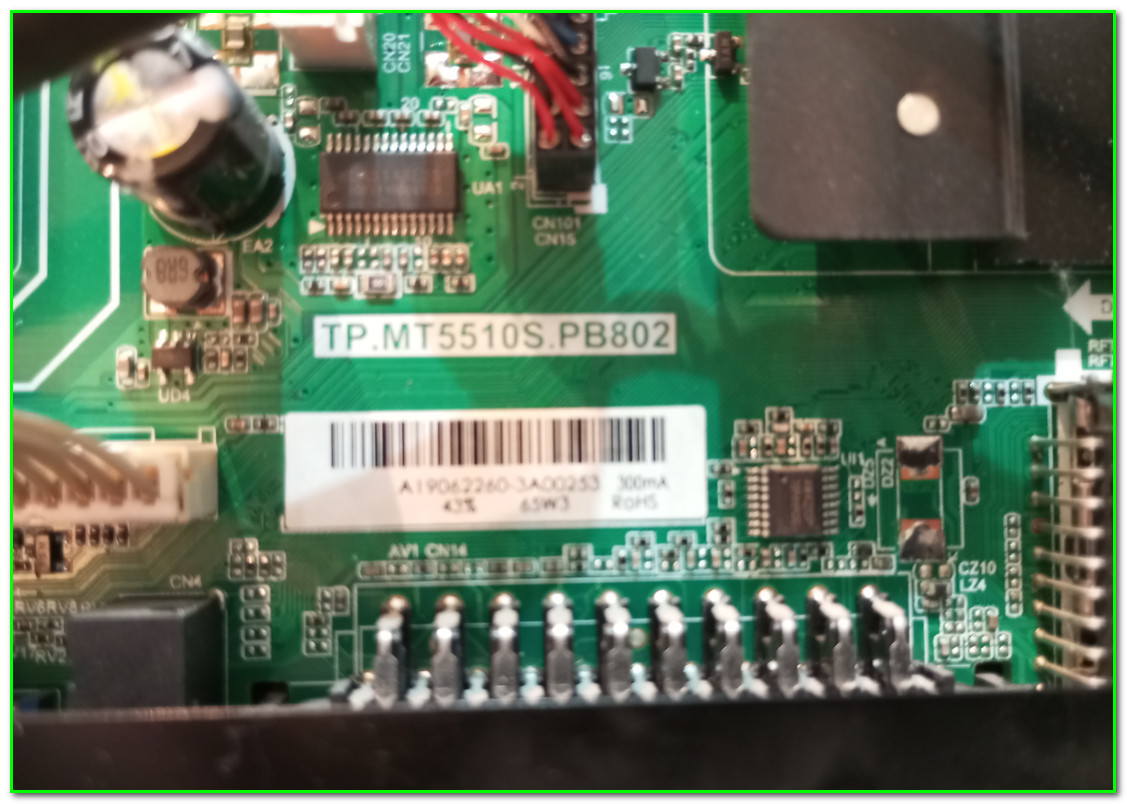

майн называется TP.MT5510S.PB802

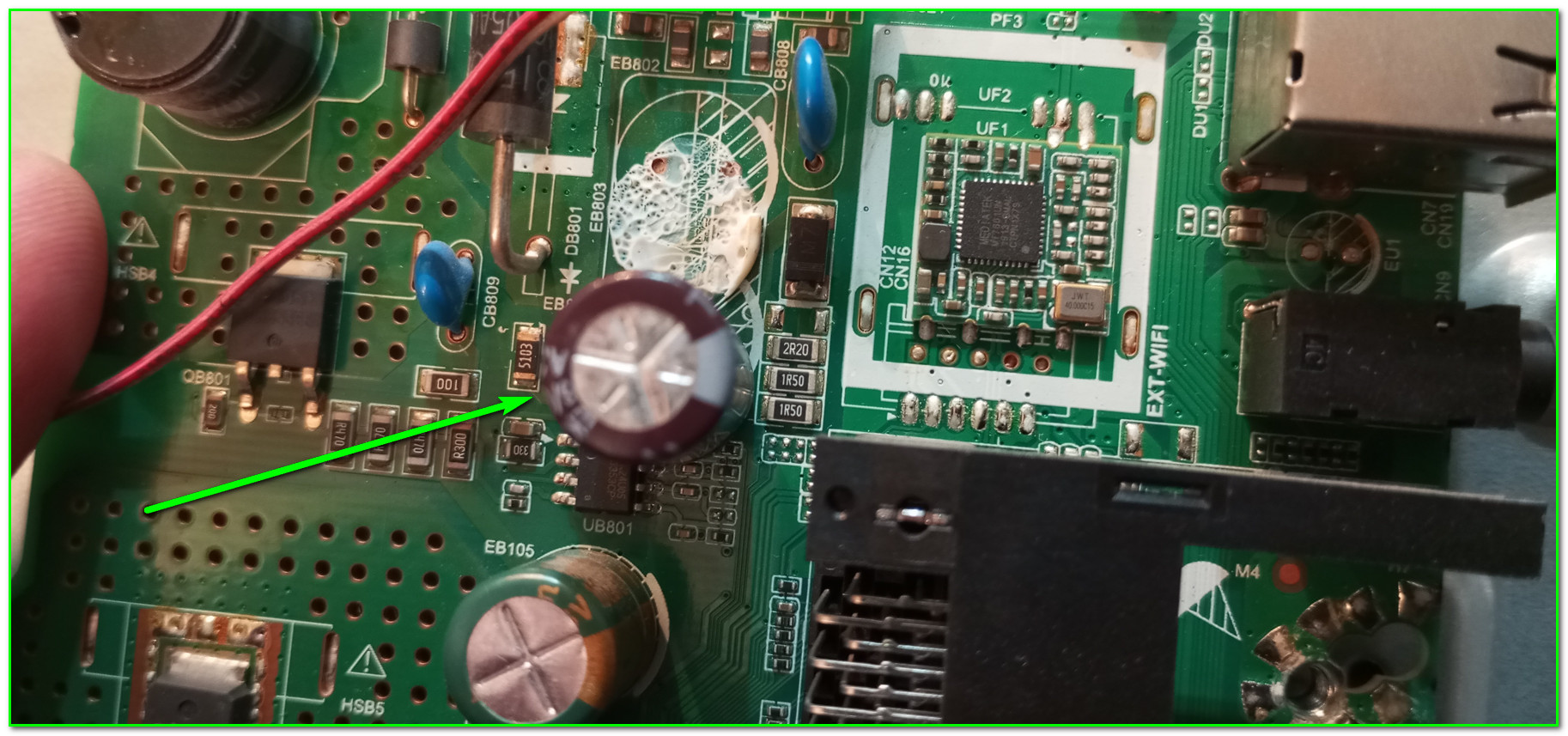

Видно что меняли конденсатор на выходе LED- драйвера. Номинал 33 мкФ * 200V.

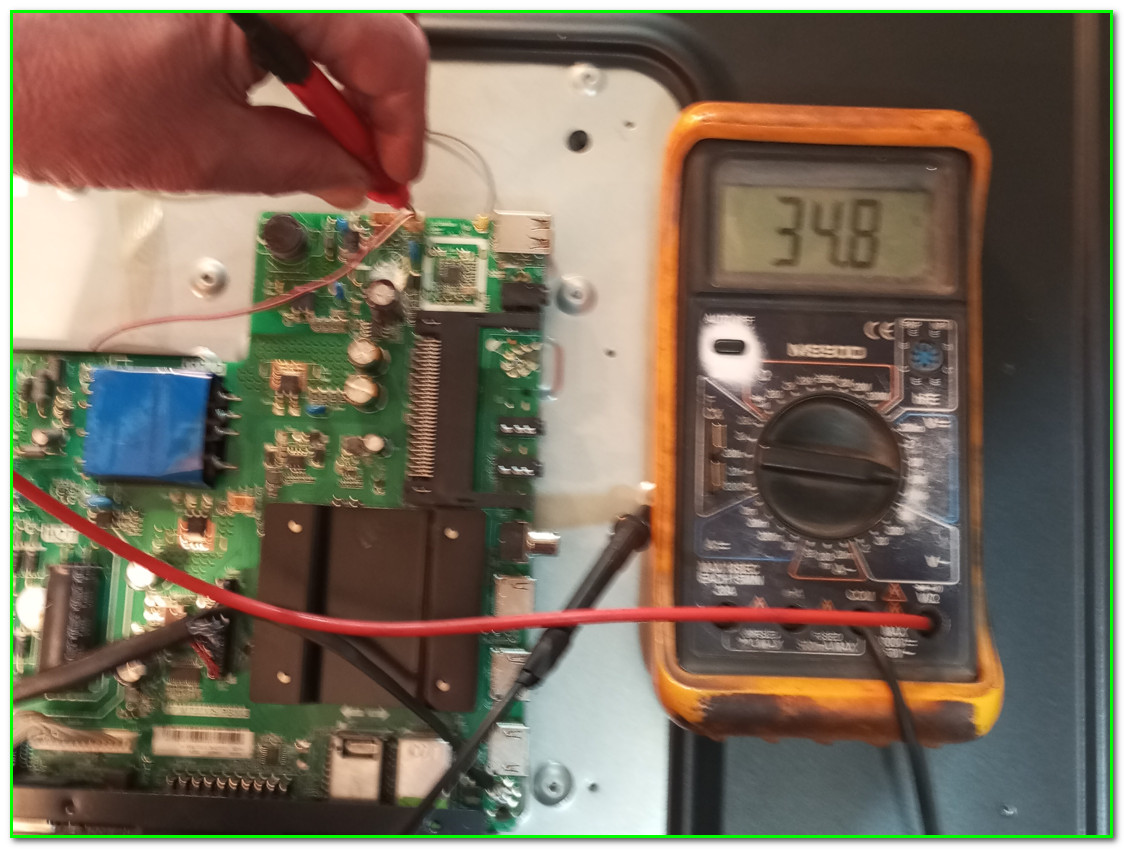

Ну ладно, будем смотреть что у нас на выходе драйвера подсветки происходит. А там картина следующая: в дежурном режиме мы наблюдаем присутствие +34.8V.
При попытке включить- бросок до +104V, затем плавное падение. Вывод- драйвер подсветки жив, надо корыто разбирать и светики менять.
Начинаем как обычно- нужно платы драйверов освободить. Они здесь приклеены.

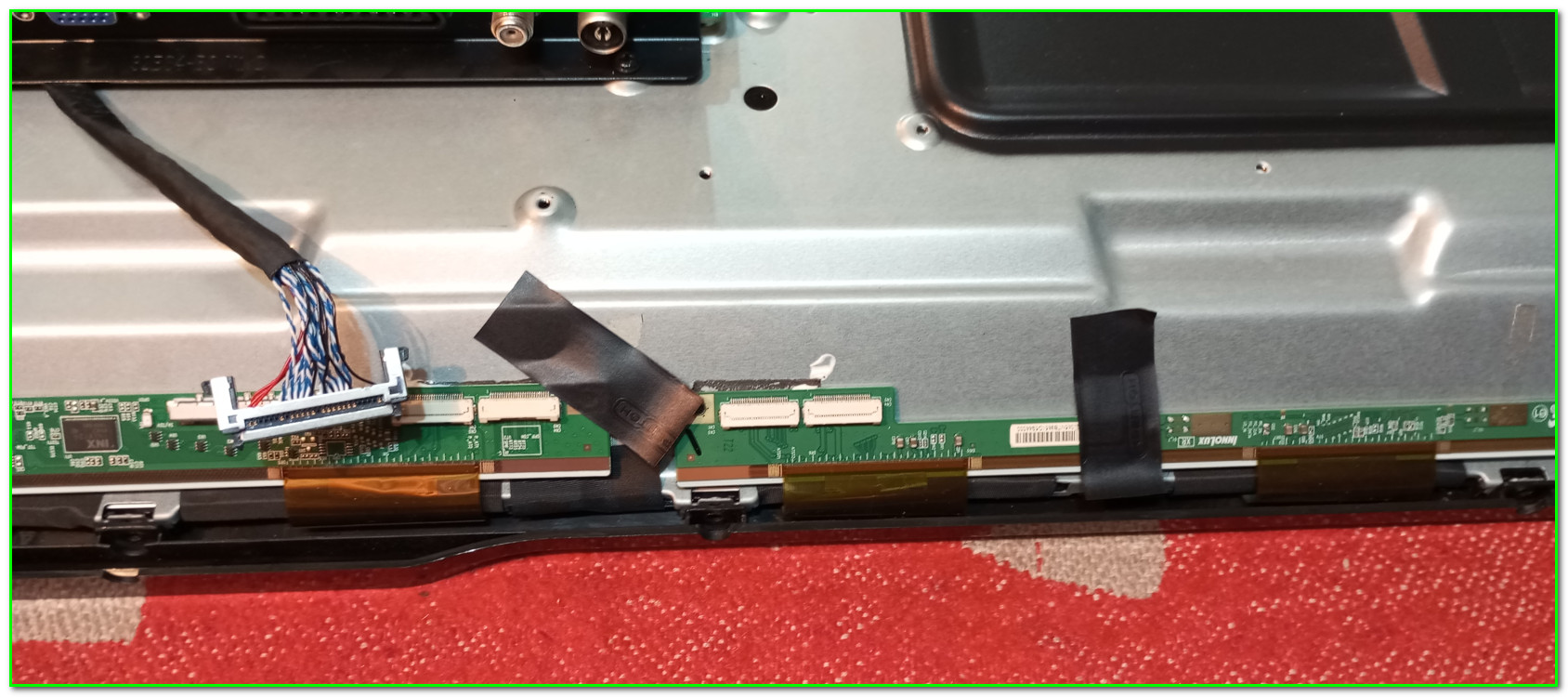

После того как отклеили- их нужно зафиксировать. Обычная изолента для этой цели прекрасно подойдет
По идее в нижней части рамки еще винты должны были быть, но в реальности их там не было. Видимо уже пытались разобрать, но рисковать не стали и винты назад не закрутили.

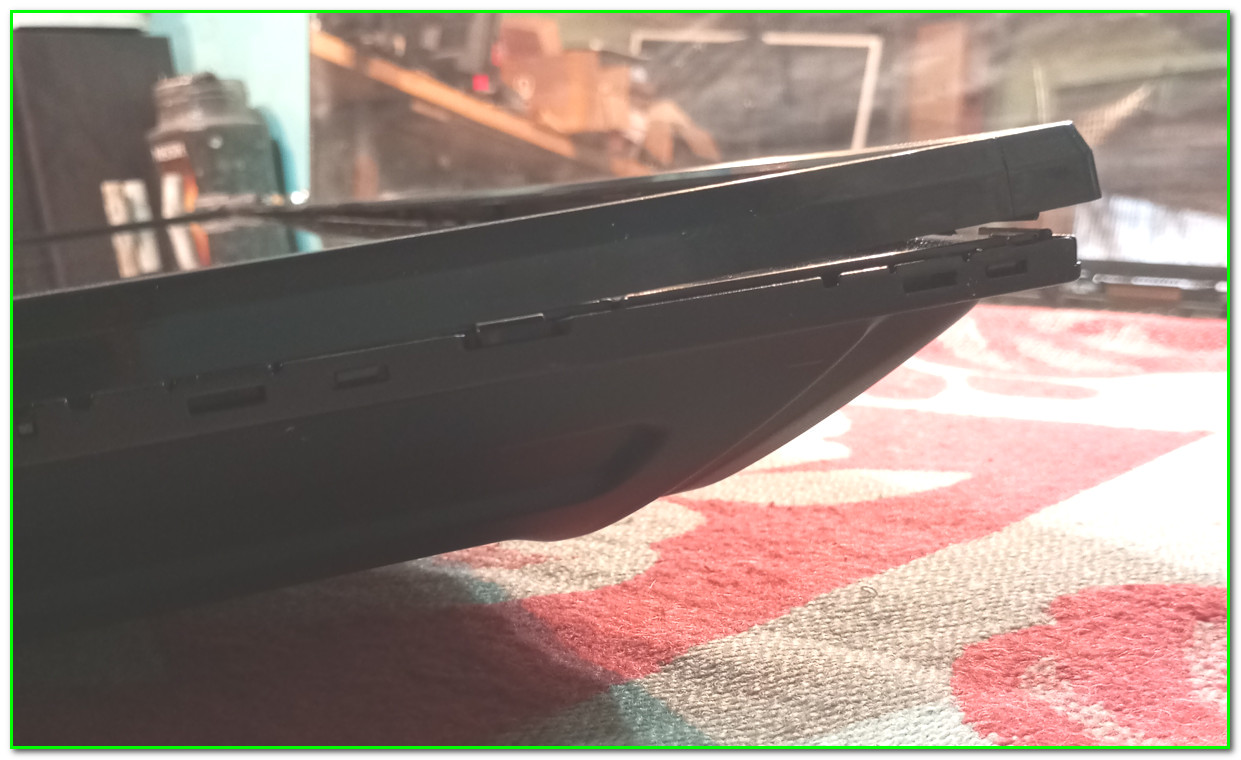

Ну а вообще сама рамка крепится на защелках

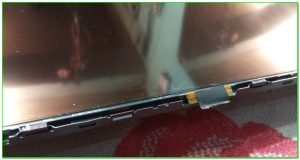

Рамочку снял и тут выяснилось что имеется «капкан». С правой стороны матрицы четыре «лепестка» и они приклеены к корпусу
В моей практике уже были случаи когда люди отрывали их по невнимательности.

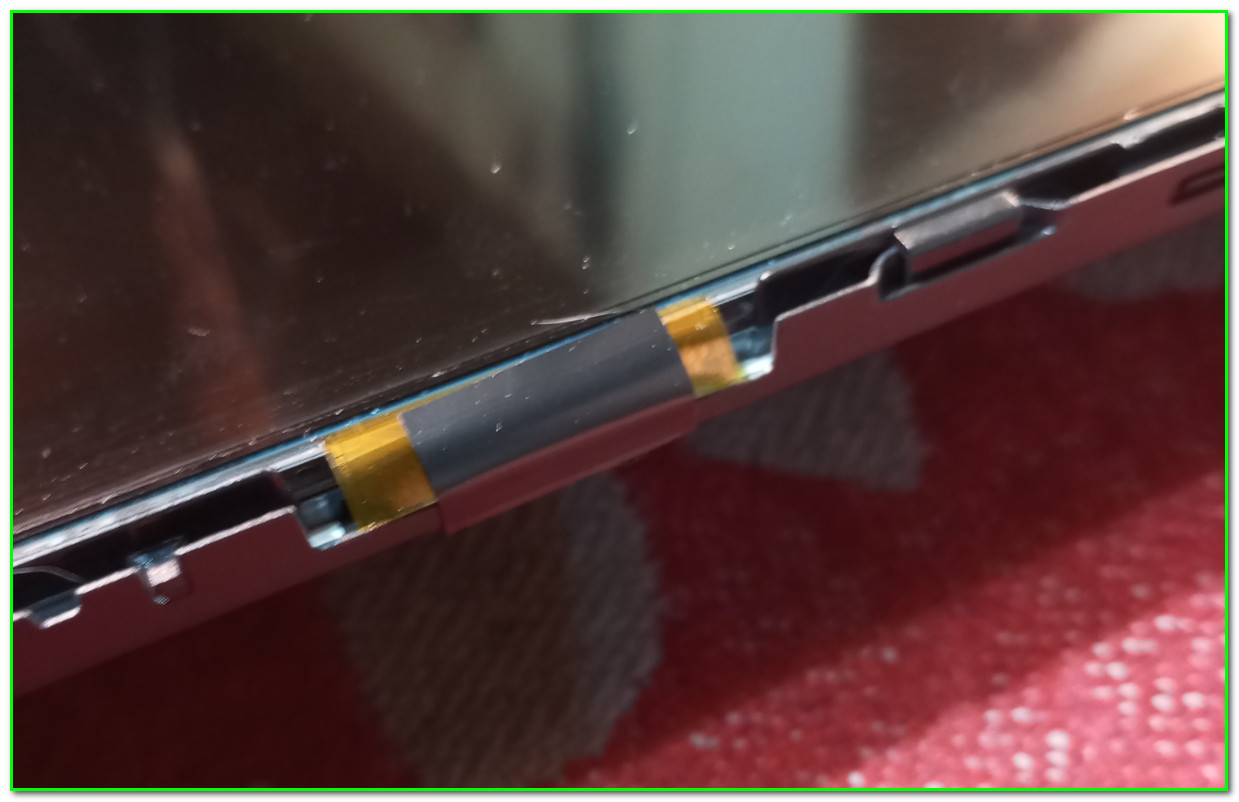

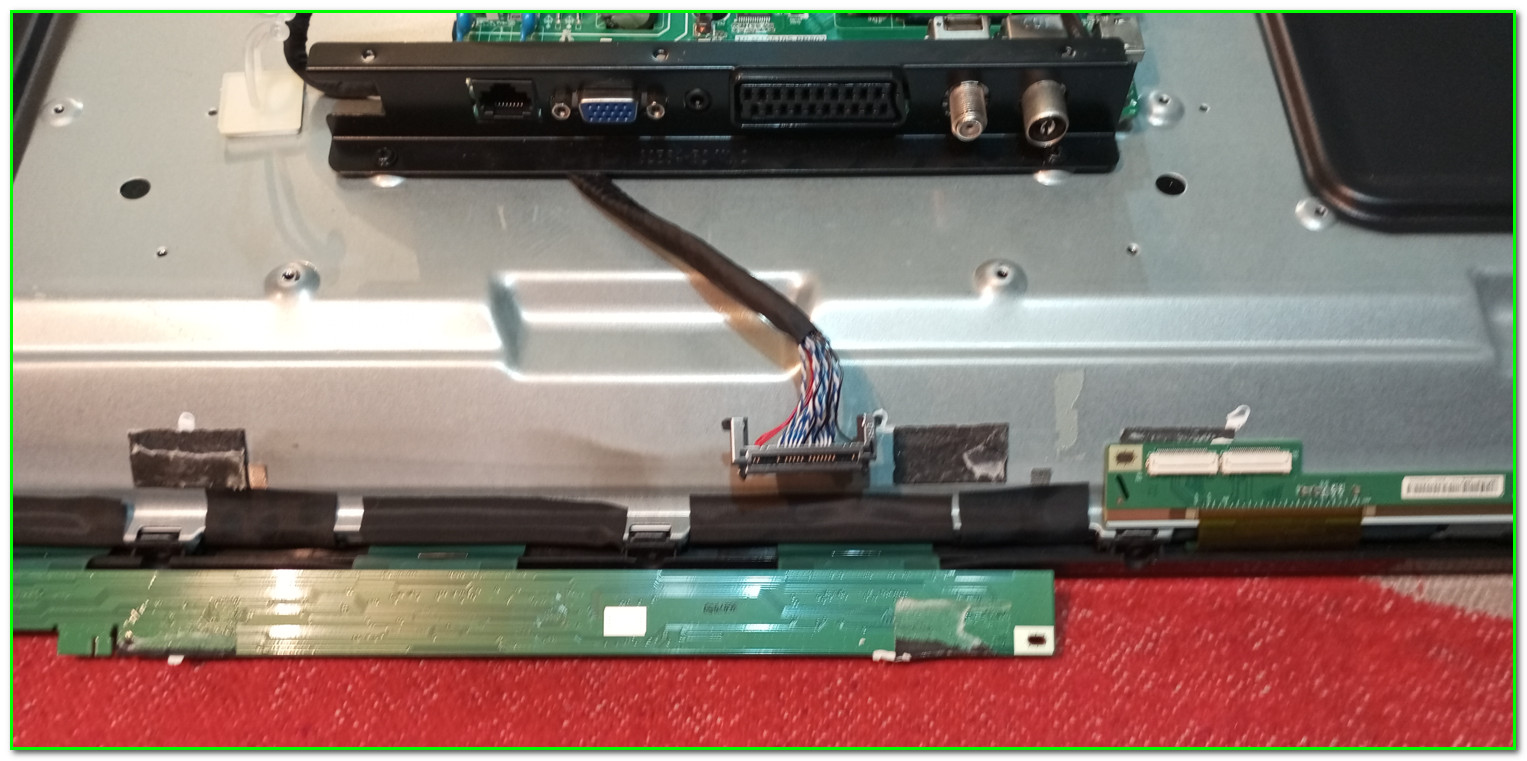

Прежде чем начинать матрицу снимать, нужно зафиксировать платы драйверов в верхнем положении
Конечно-же и лепестки отклеить от корпуса надо

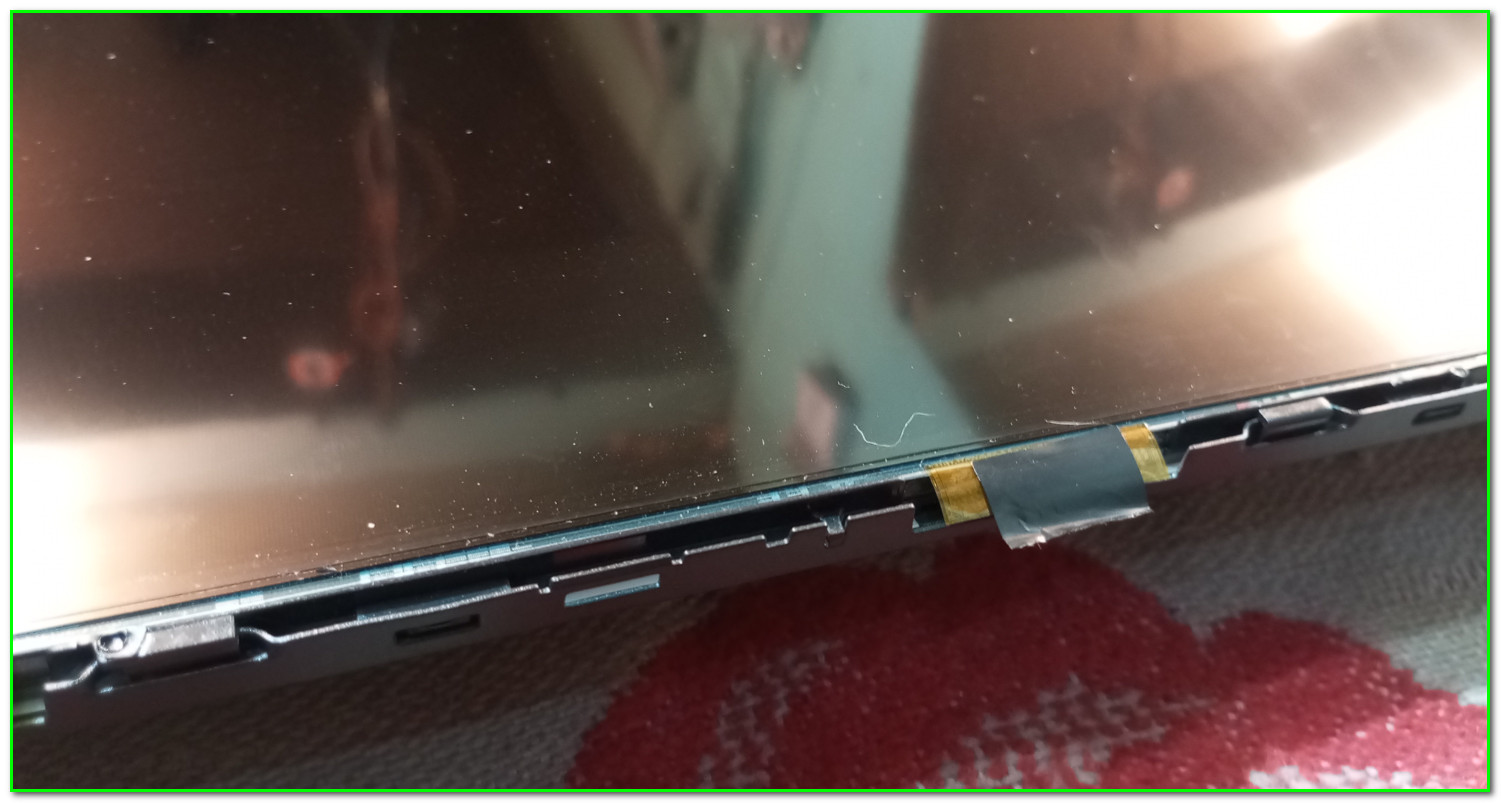

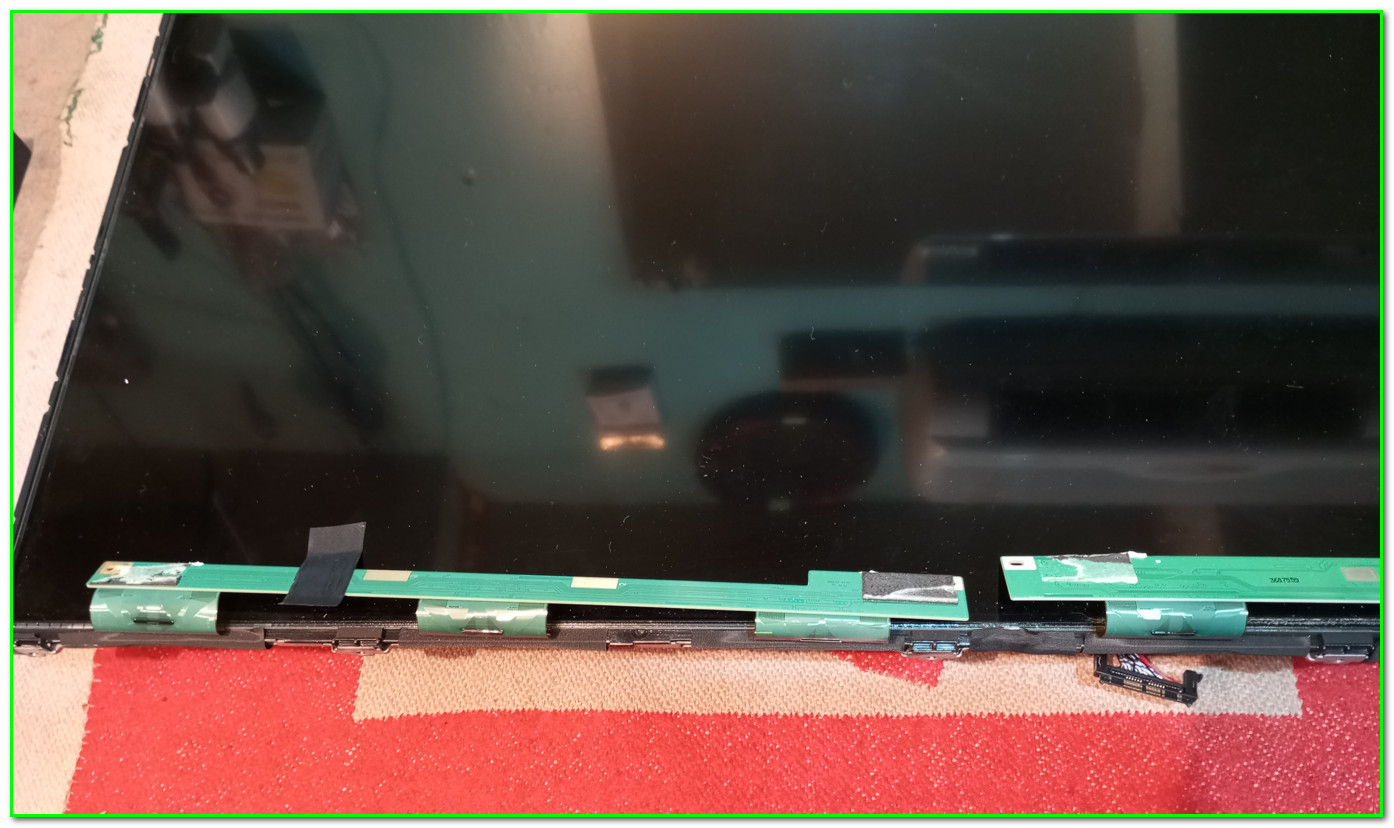

Далее выяснилось что есть и еще один неприятный сюрприз- матрица была приклеена. В верху была полоска скотча и пришлось ее срезать

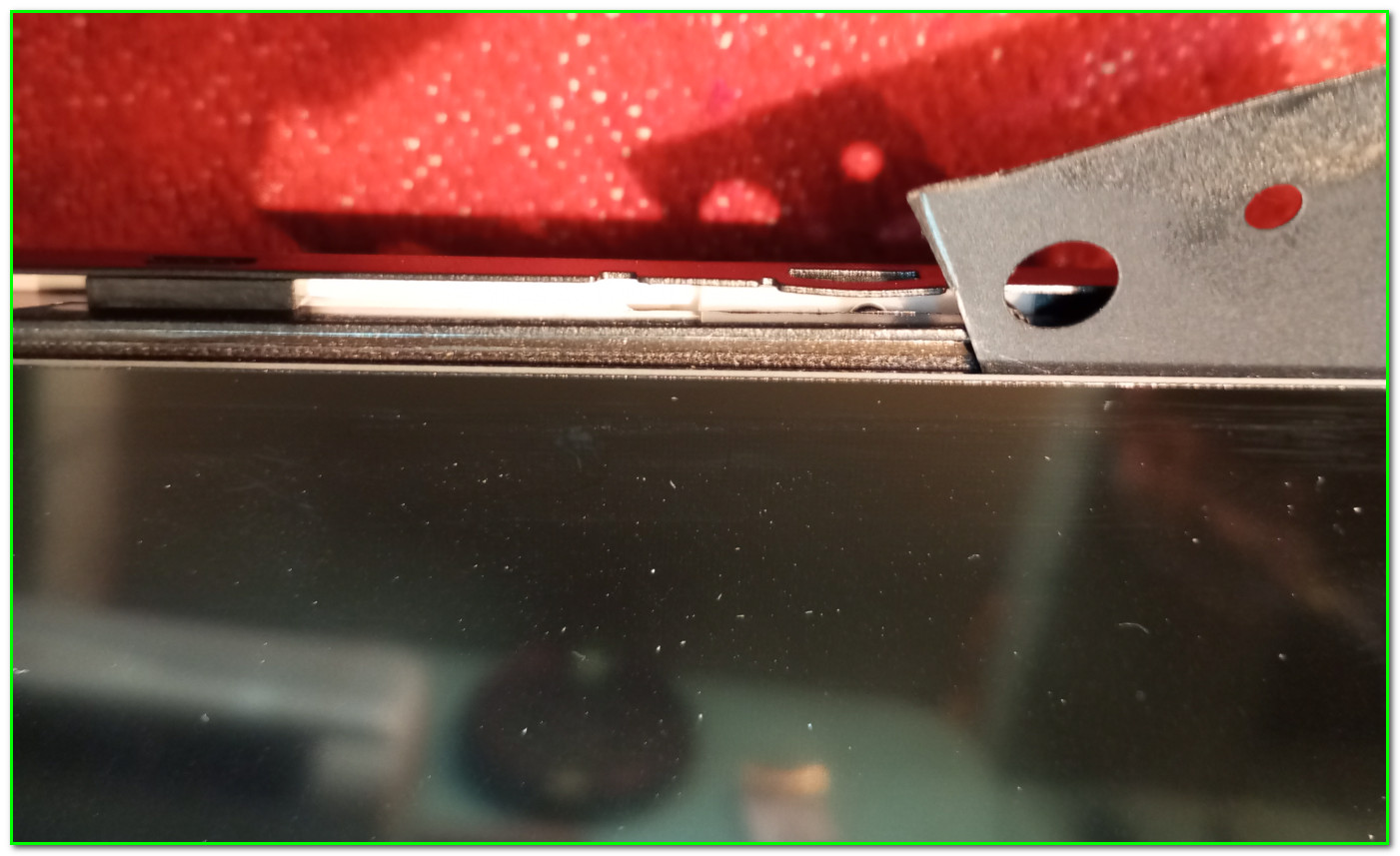

Помимо этого матрица еще и слева и справа очень плотно сидела на рамке и даже сложилось впечатление что она там также приклеена. При помощи тонкого пластика я её освободил, но следов клея обнаружено не было.
Процесс снятия светорассеивателей описывать смысла нет, и вот что мы имеем внутри:

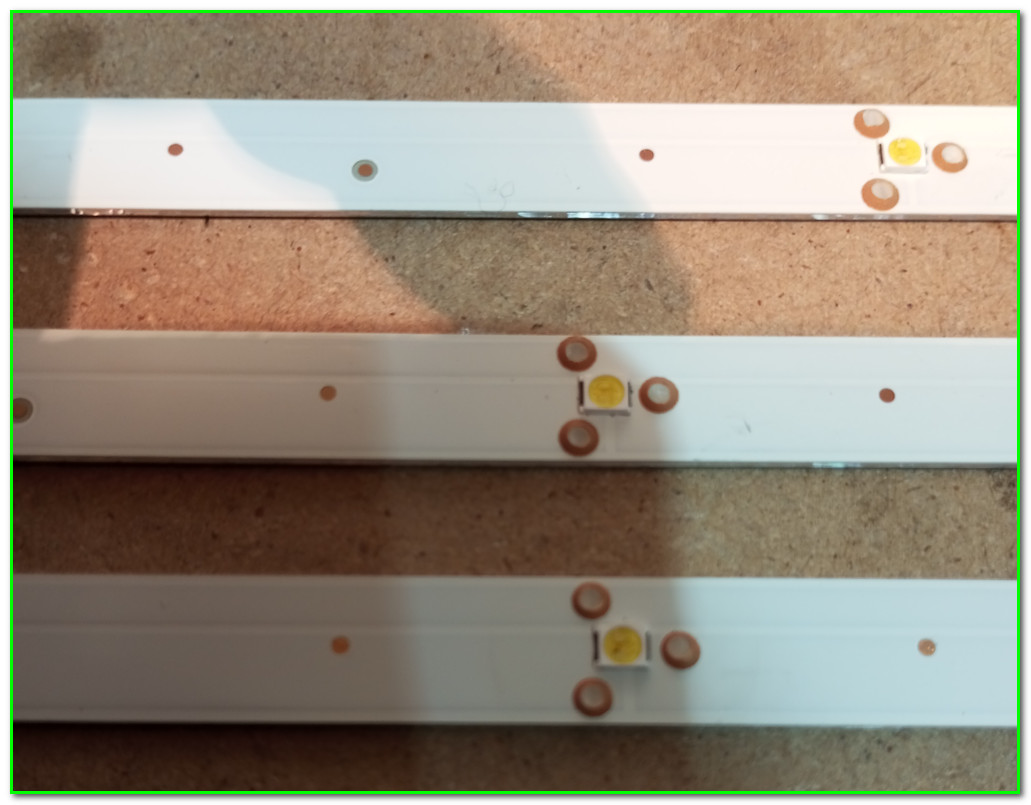

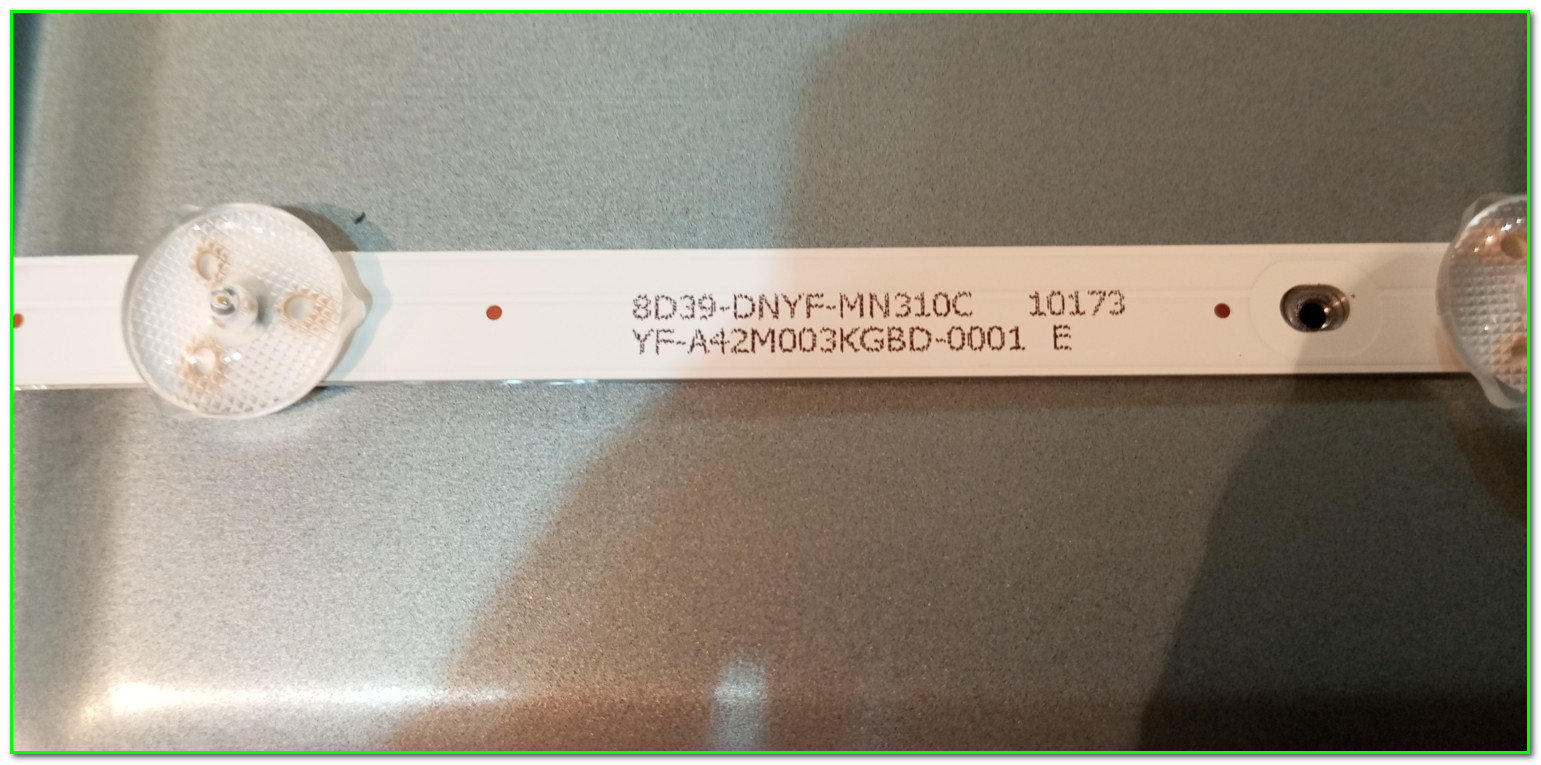

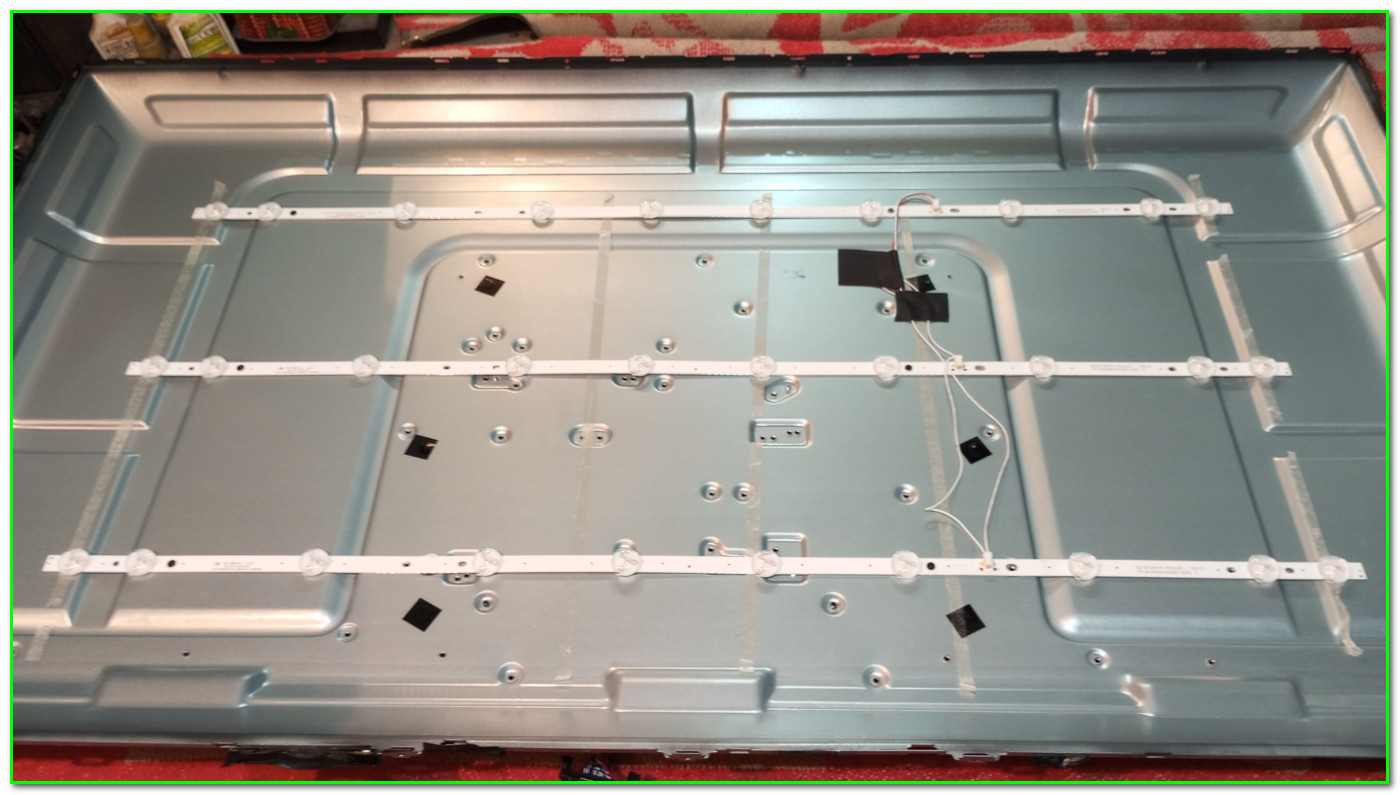

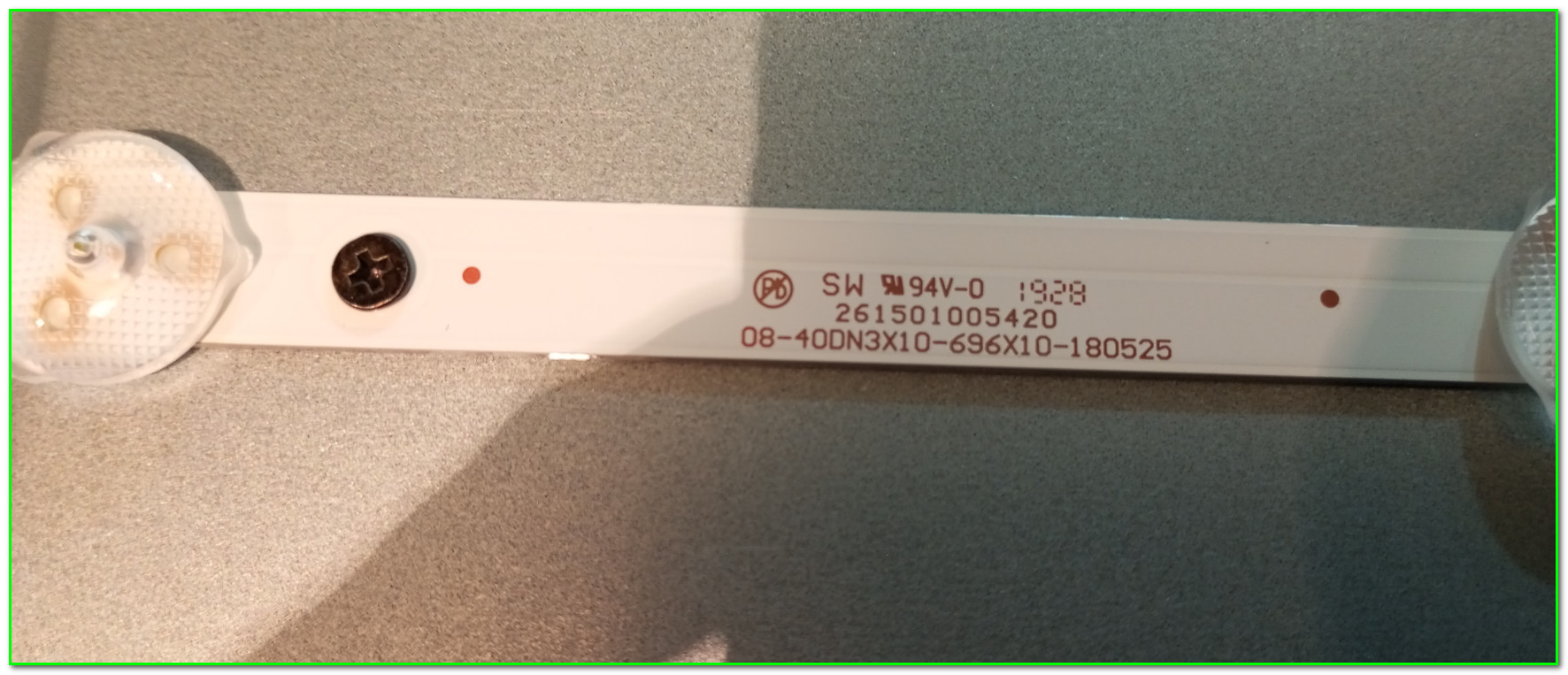

Три алюминиевых стринга по 10 светиков на каждом. Светодиоды 3-х Вольтовые, на планках присутствуют надписи:
При проверке оказалось что перегорел один-единственный светодиод, но и остальные уже изрядно изношены. Причем это видно даже и по внешнему виду, да и люминофор у них уже выгорел.
Ну вот, теперь мы маркировку планок и применяемые светодиоды уже знаем и у нас два варианта- или планки искать или светики перепаивать. Для меня второй вариант более приемлемый, и именно так я и поступил.

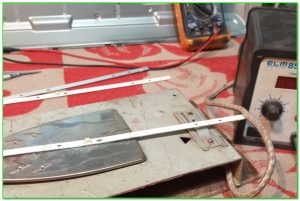

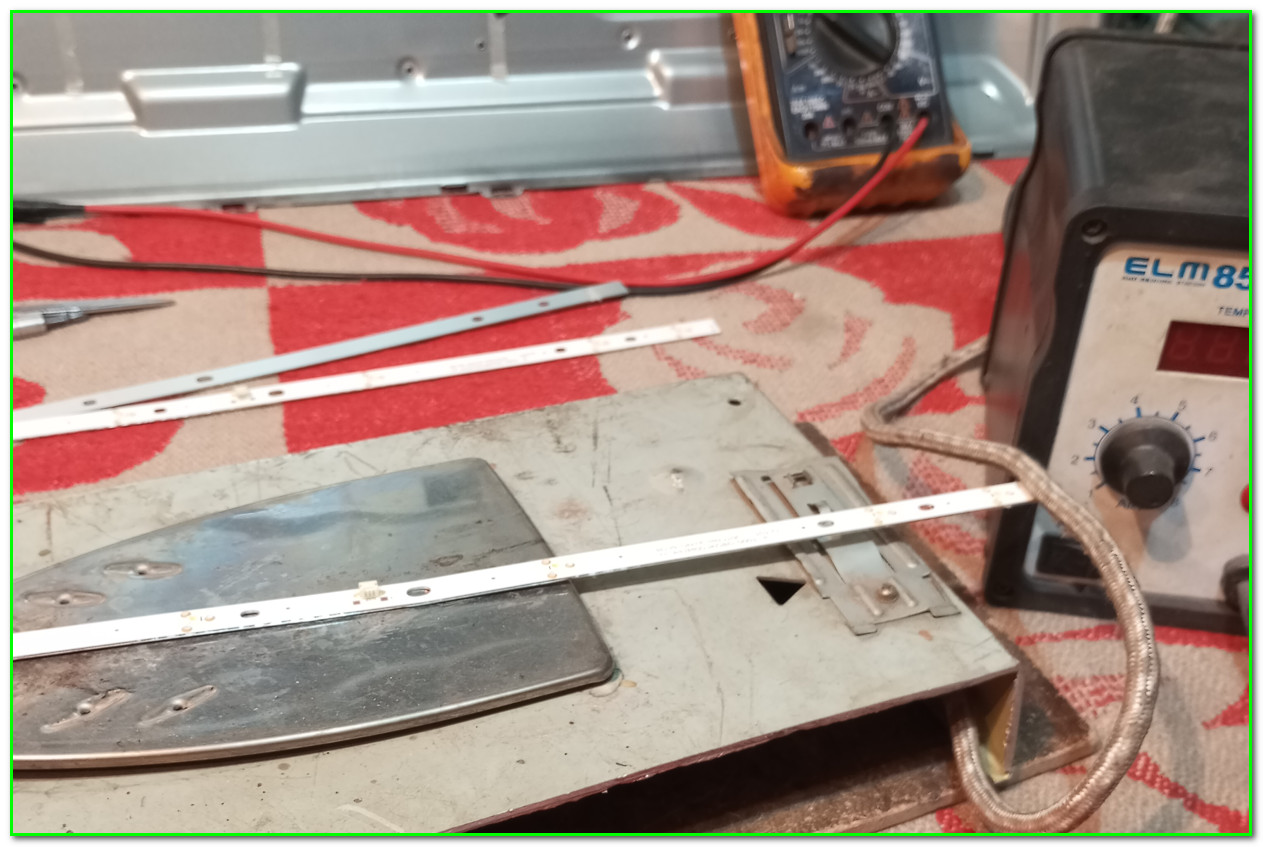

Для перепаивания необходимо греть планки одновременно и сверху и снизу. То есть требуется фен и нижний подогреватель. С феном все ясно- без него нынче вообще никак, а в качестве подогревателя я обычный утюг использую. Точнее сказать подошву от утюга, да и с терморегулятором пришлось малость поколдовать- температуру увеличил до 250 градусов.

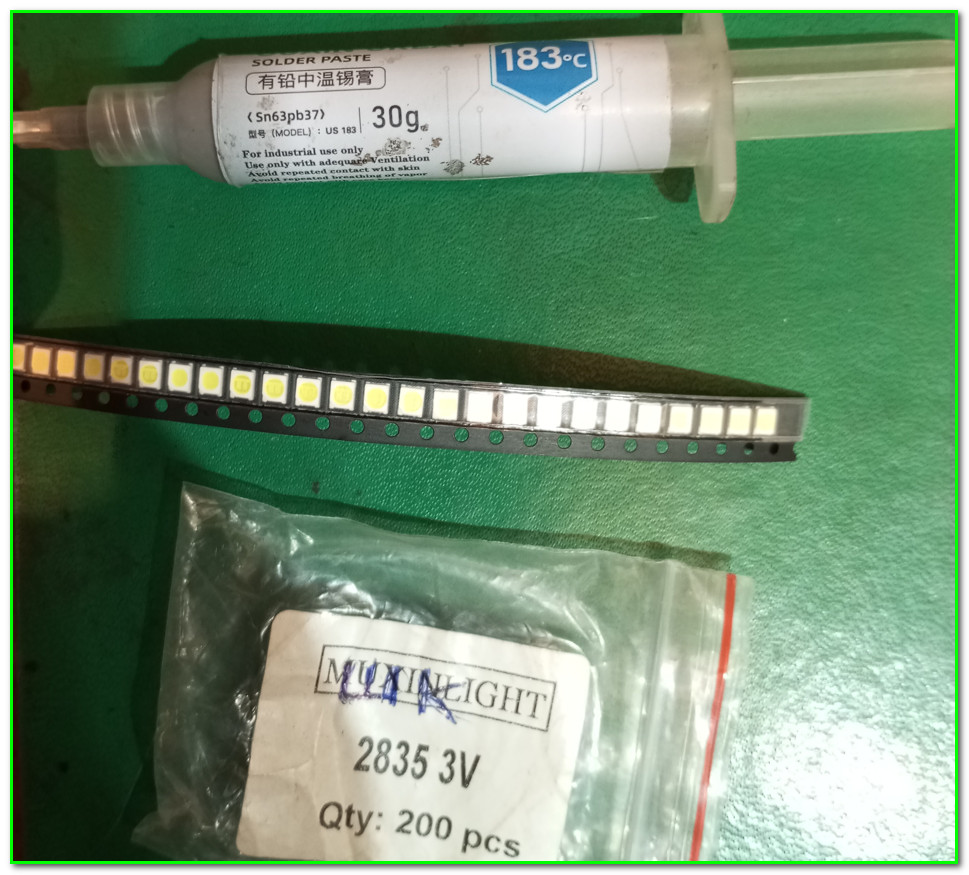

Конечно-же еще паста паяльная потребовалась, ну и сами светики

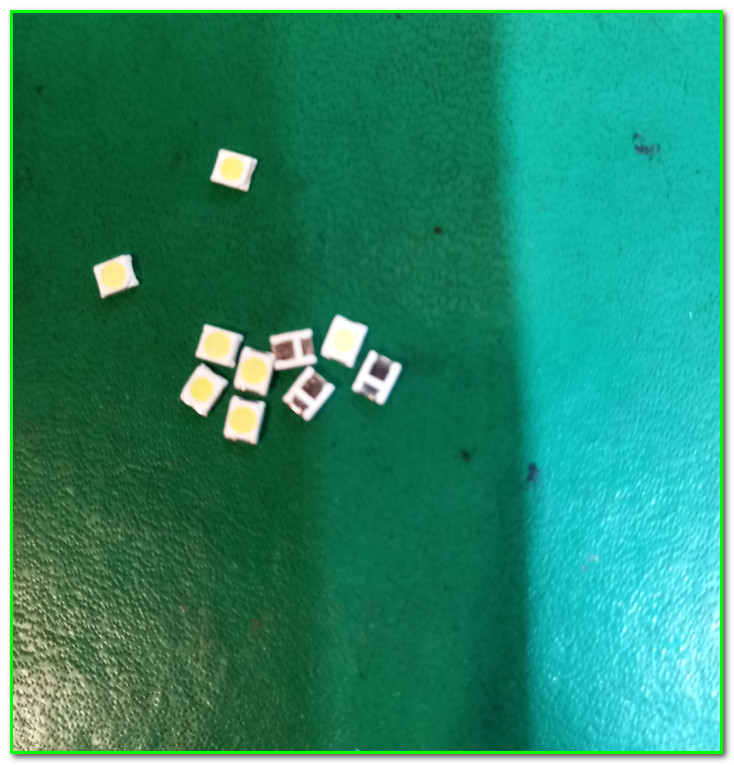

Что касается самих светодиодов- то они здесь типоразмера 2835, 3-х Вольтовые, с вот такими контактами:
Широкий контакт это катод.
Сам процесс перепаивания я описывать не буду. В принципе он ничего сложного не представляет: греем планки на подогревателе, сверху дуем феном и светики прекрасно снимаются.
Новые запаивать еще проще- наносим немного пасты на место пайки, прикладываем сверху светодиодик (про полярность только не забываем!! 🙂 ) и отправляем все это дело на подогреватель. Сверху дуть уже не нужно- температуры подогревателя достаточно чтобы паста расплавилась и светодиод припаялся.
Ну и последний, очень важный шаг- нужно ток подсветки уменьшить.
ASANO 40LF7030 как уменьшить подсветку
Все все стандартно- нужно токовый датчик увеличить.

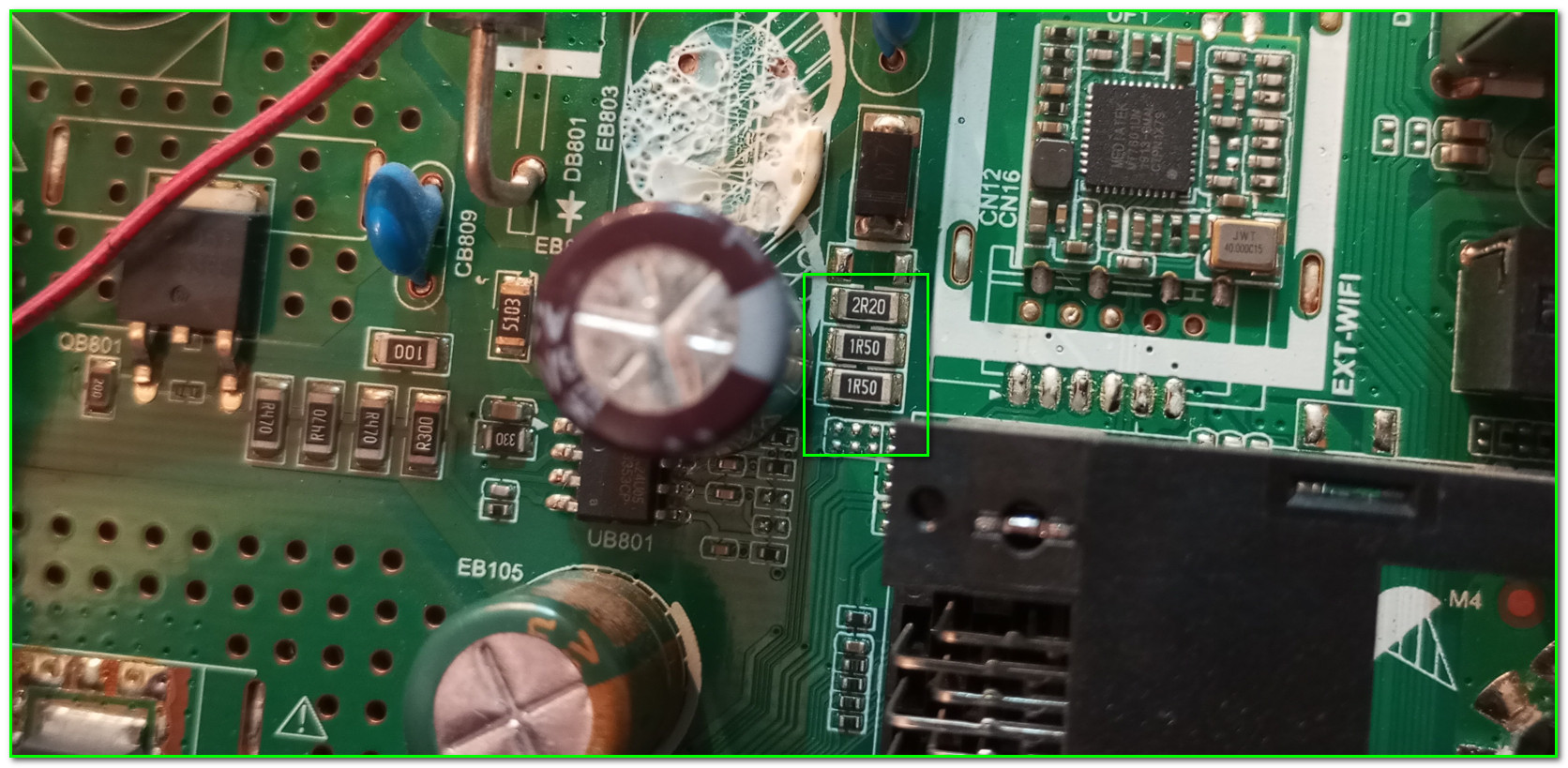

На этом модуле токовый датчик состоит из трех параллельно-включенных низкоомных SMD резисторов (см картинку ниже)
Можно смело оставлять всего-лишь один номиналом в 1R5- и ток упадет и на яркости картинки это особо никак не отразится
Ну и на этом разрешите и закончить 🙂
