TP.VST59S.P89 как уменьшить подсветку

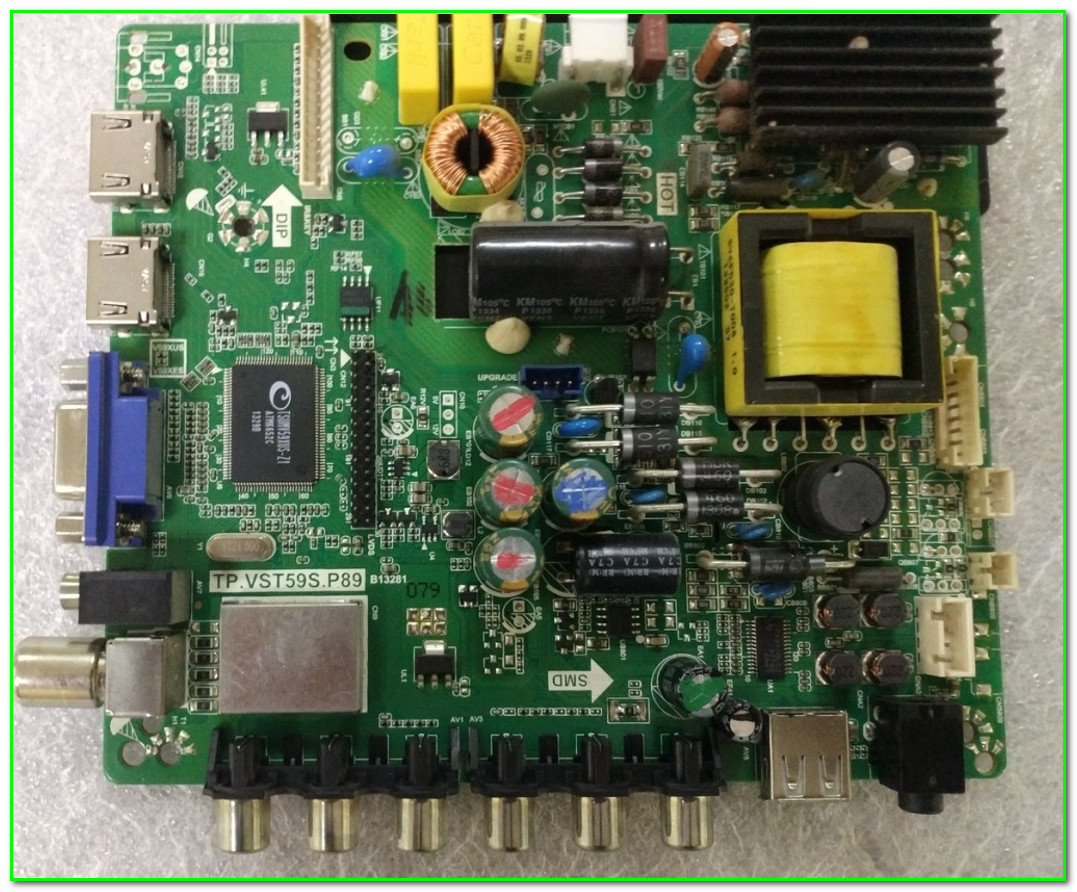

Модуль TP.VST59S.P89

Доработка с целью уменьшения тока подсветки представляет стандартную процедуру- увеличиваем номинал токового датчика.

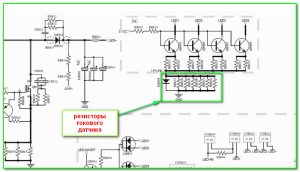

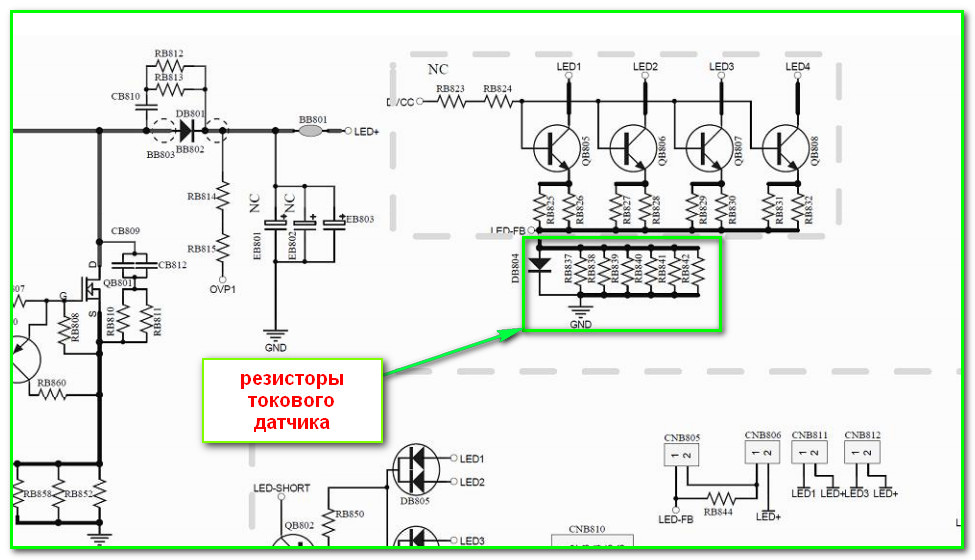

Для этого на модуле предусмотрены параллельно-включенные низкоомные SMD резисторы, обозначенные на схеме R837….R842

Ключевые транзисторы светодиодных линеек, обозначенные в схеме как QB805…QB808 могут отсутствовать в зависимости от применения модуля.

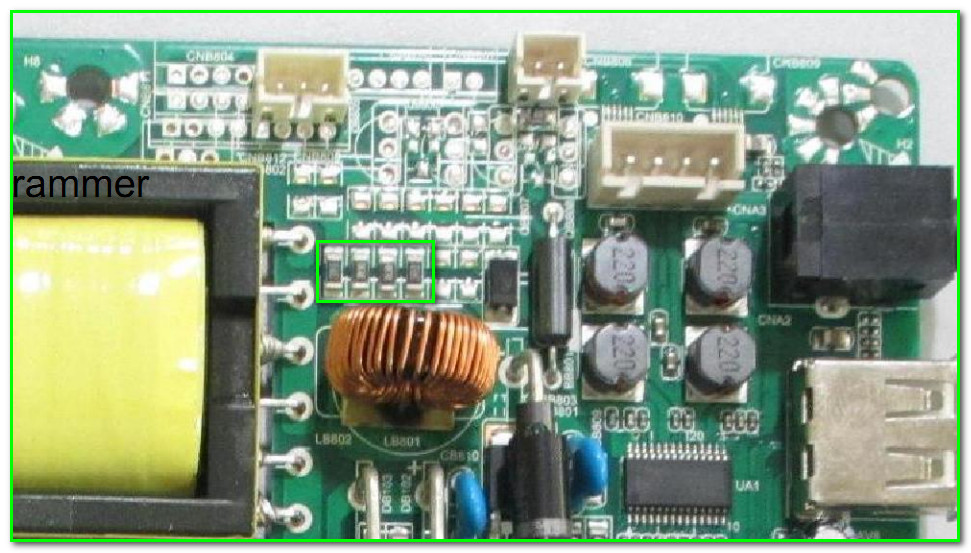

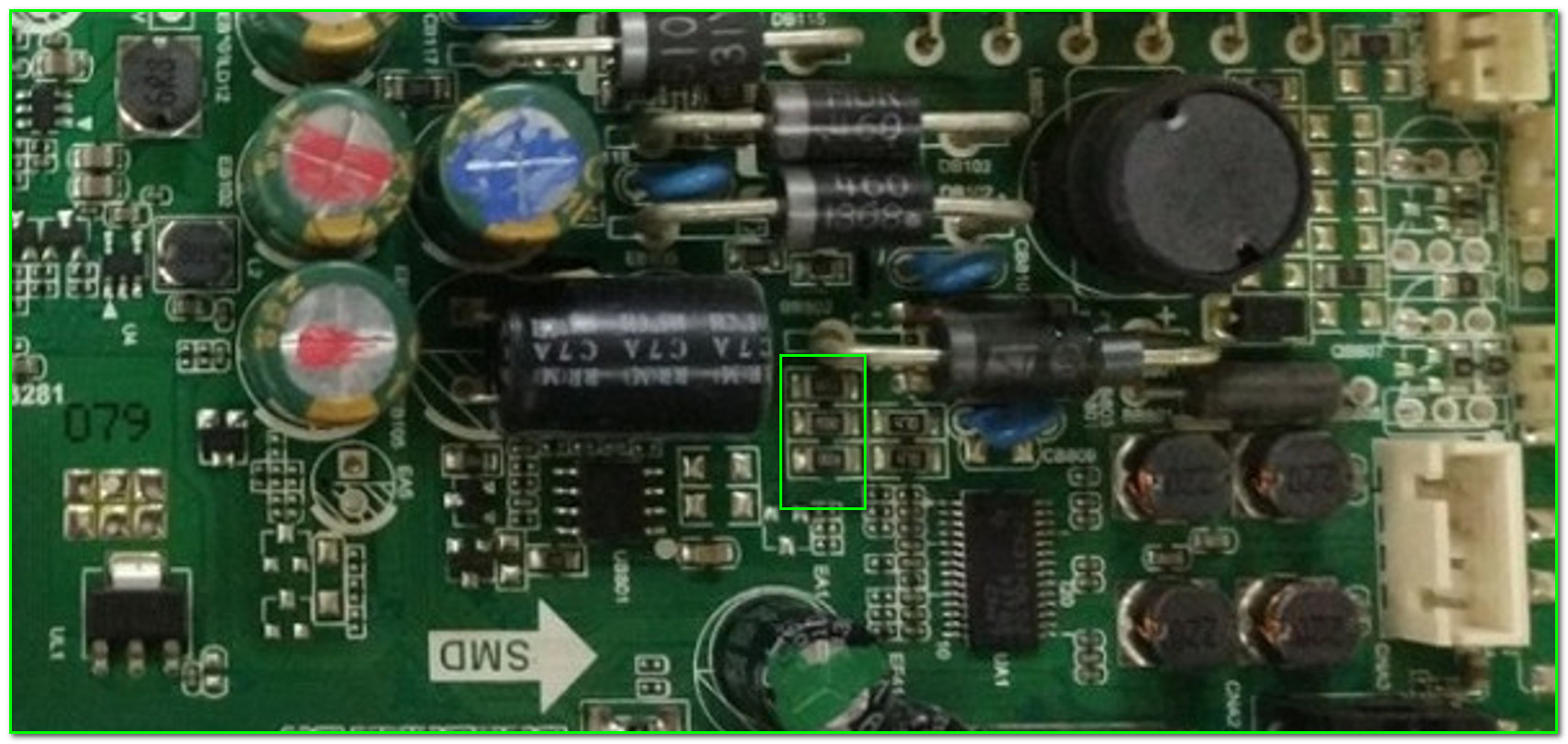

Местоположение резисторов токового датчика смотрим на картинке ниже

Выпаиваем эти резисторы по одному и контролируем результат при помощи мультиметра.

Дополнительная полезная информация:
Схема и мануал шасси TP.VST59S.P89
Количество и номинал резисторов может отличаться в зависимости от применения модуля и поэтому в каждом отдельно взятом случае требуется индивидуальный подход
