ECON EX32HS002W ремонт подсветки
Привет друзья!!! 🙂

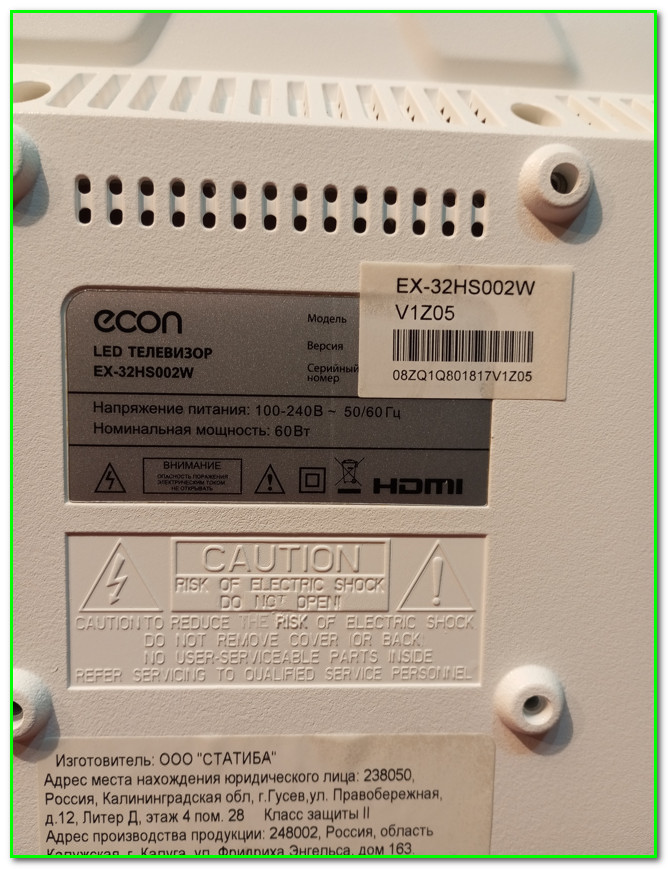

Очередной фотоотчет о ремонте подсветки. Сегодня это будет телевизор ECON EX32HS002W
Итак… Все как обычно- поступил в ремонт данный аппарат с типовыми симптомами экран темный, звук есть. В принципе и так понятно что подсветка в мир иной отправилась и поэтому процесс диагностики будет у нас абсолютно стандартный- проверяем исправность LED- драйвера, затем (если он жив), то придется корыто разбирать. В общем, поехали…

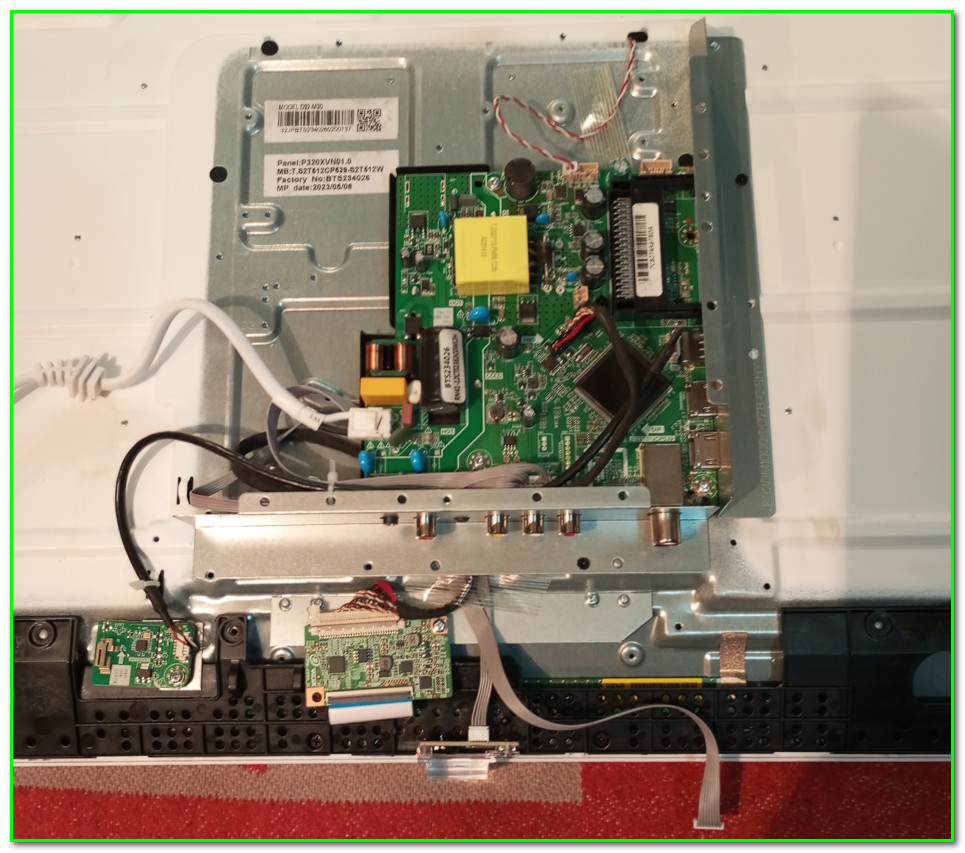

Внутри телевизор выглядит вот так:
Да, вот еще что: хотелось-бы отметить что при разборке нарисовался нюанс- крепежные винты на задней крышке разной длины, да еще и с разными шайбами. Мелочь, конечно, но решил я их раскидать по разным коробочкам чтобы потом при сборке ничего не перепутать.

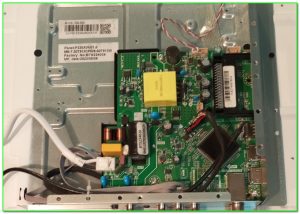

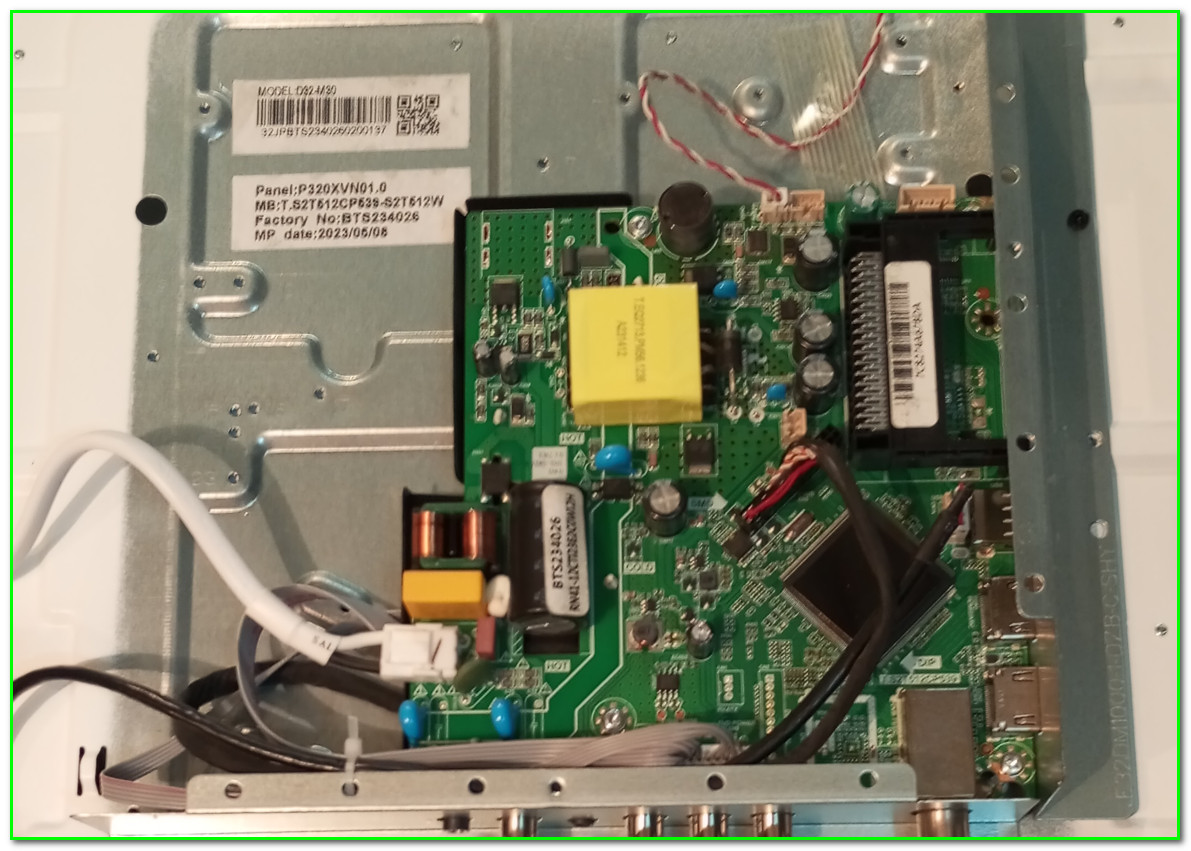

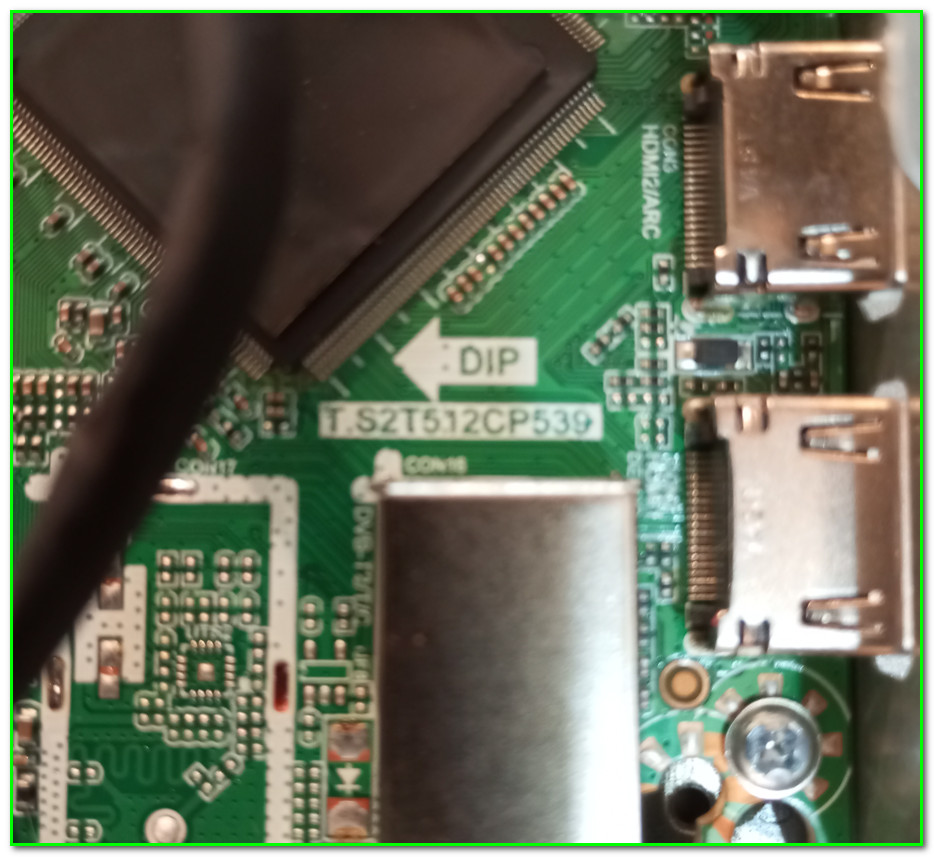

Майн носит название T.S2T512CP539

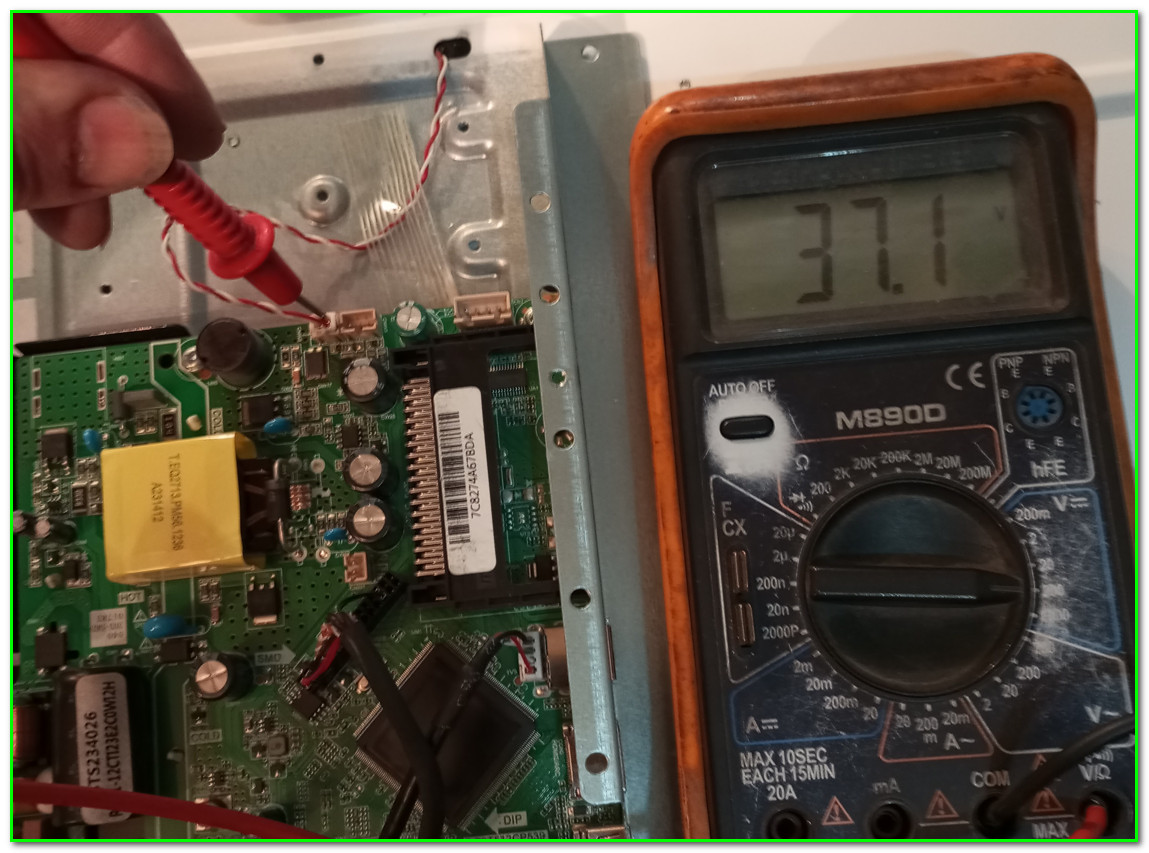

Проверяем что у нас происходит на разъеме подключения LED- стрингов:
В дежурке мы имеем +37,1V. При включении наблюдается бросок примерно до +98V (сфотографировать не успел). Дело ясное что дело темное- напруга на выходе присутствует, так что светики надо менять. Придется разбирать корыто.

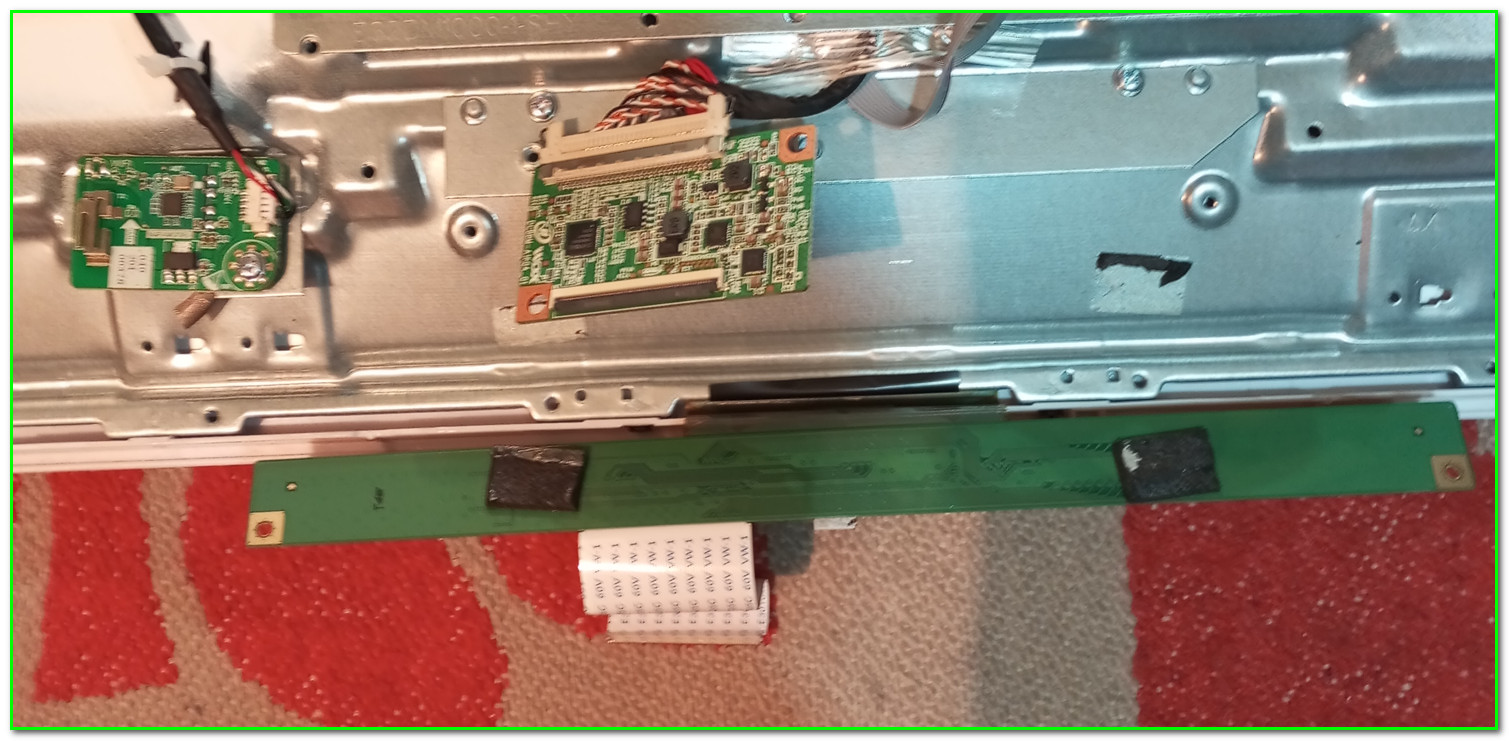

Начинаем как обычно- сначала плату драйверов нужно освободить. Она здесь находится под пластиковой крышкой
Крышка снимается элементарно: нужно всего-лишь выкрутить несколько винтов. Правда Ти-кон малость мешается, но это уже мелочь…
А вот сама плата оказалась приклеенной

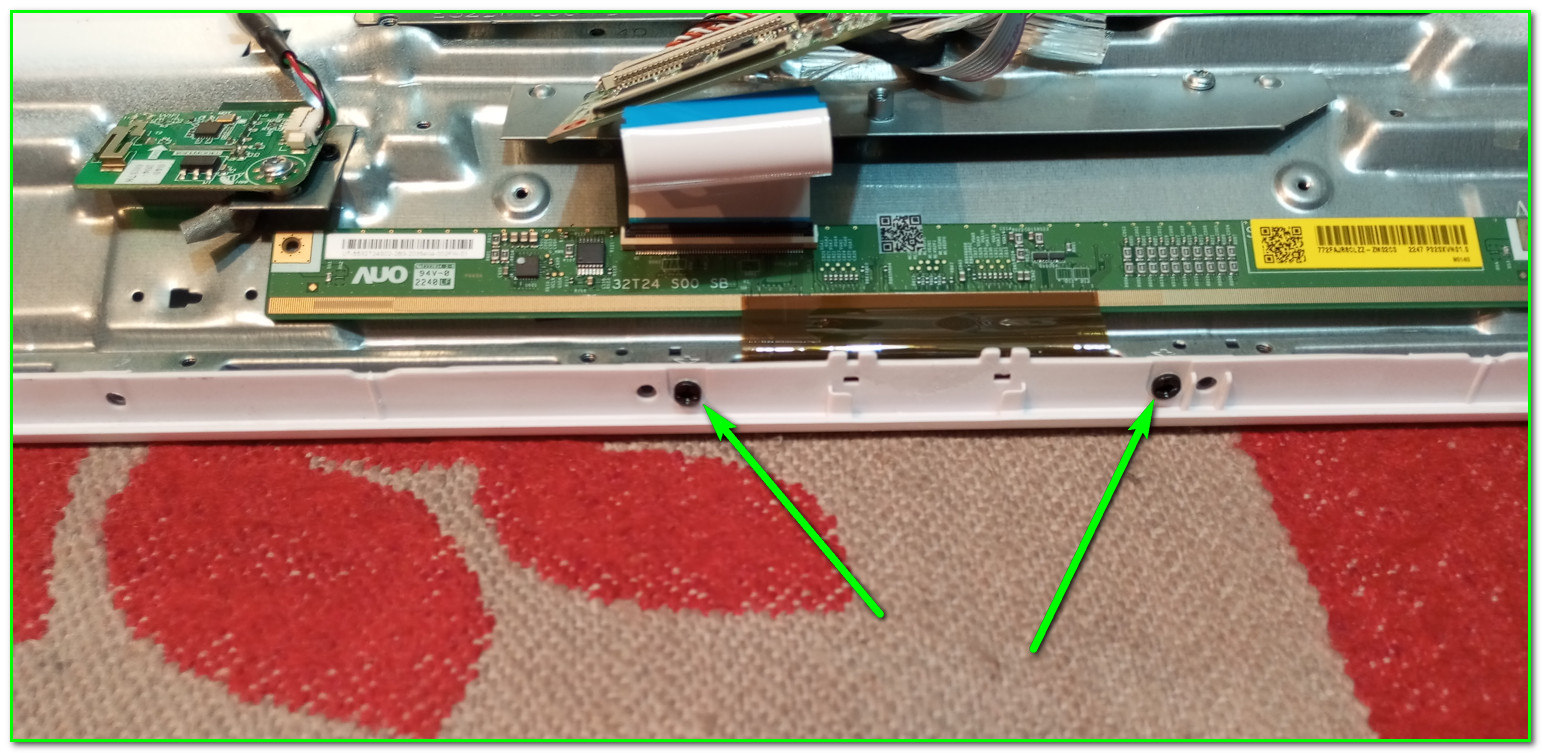

Дальше нам надо выкрутить несколько винтов в нижней части, которые крепят рамку (четыре штуки, если быть более точным)

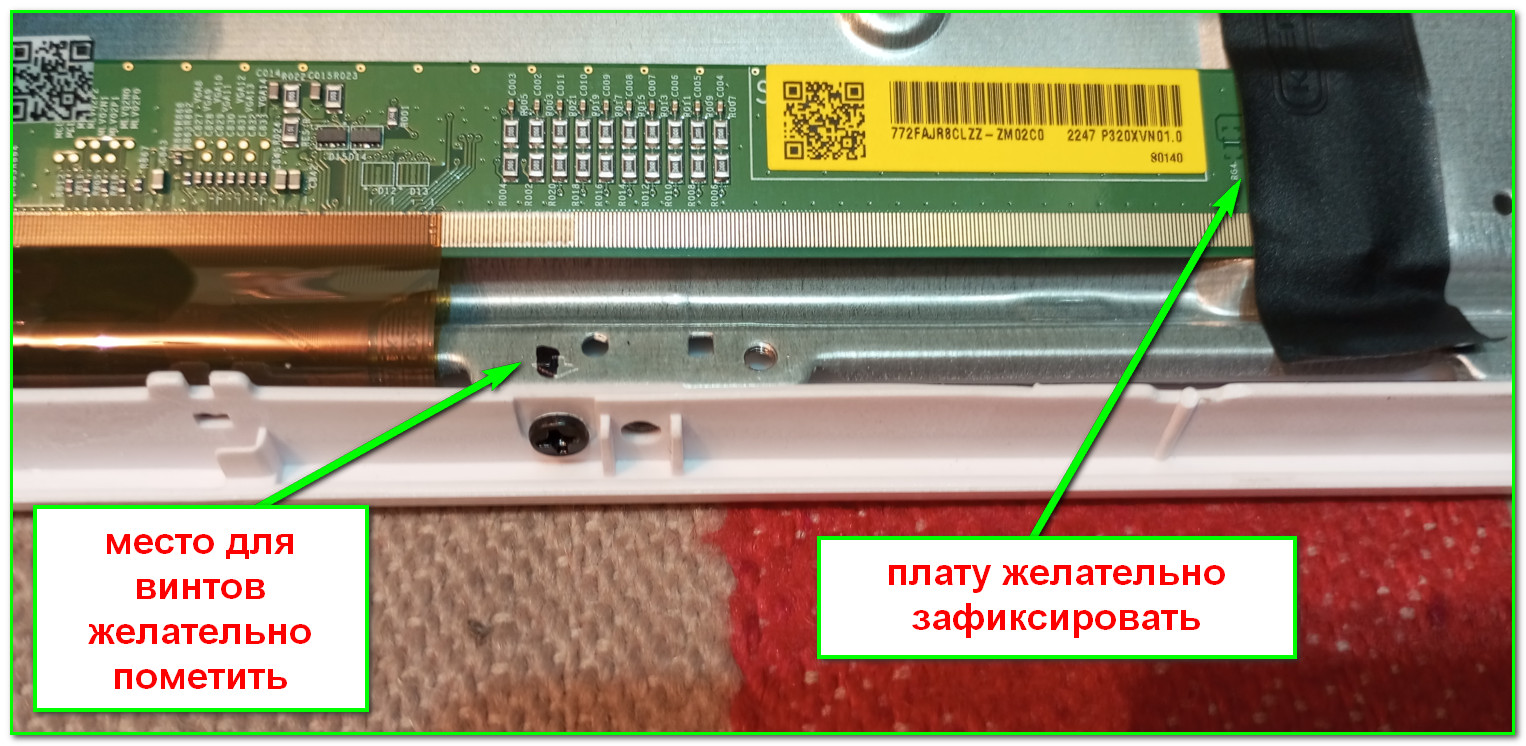

Вроде ничего сверх-естественного, однако есть смысл уделить внимание некоторым тонкостям: во-первых плату желательно зафиксировать чтобы она не болталась, а во-вторых в нижней части рамки есть еще несколько отверстий, так что лучше всего будет если мы предварительно пометим маркером нужные нам, чтобы потом при сборке путаница не возникла

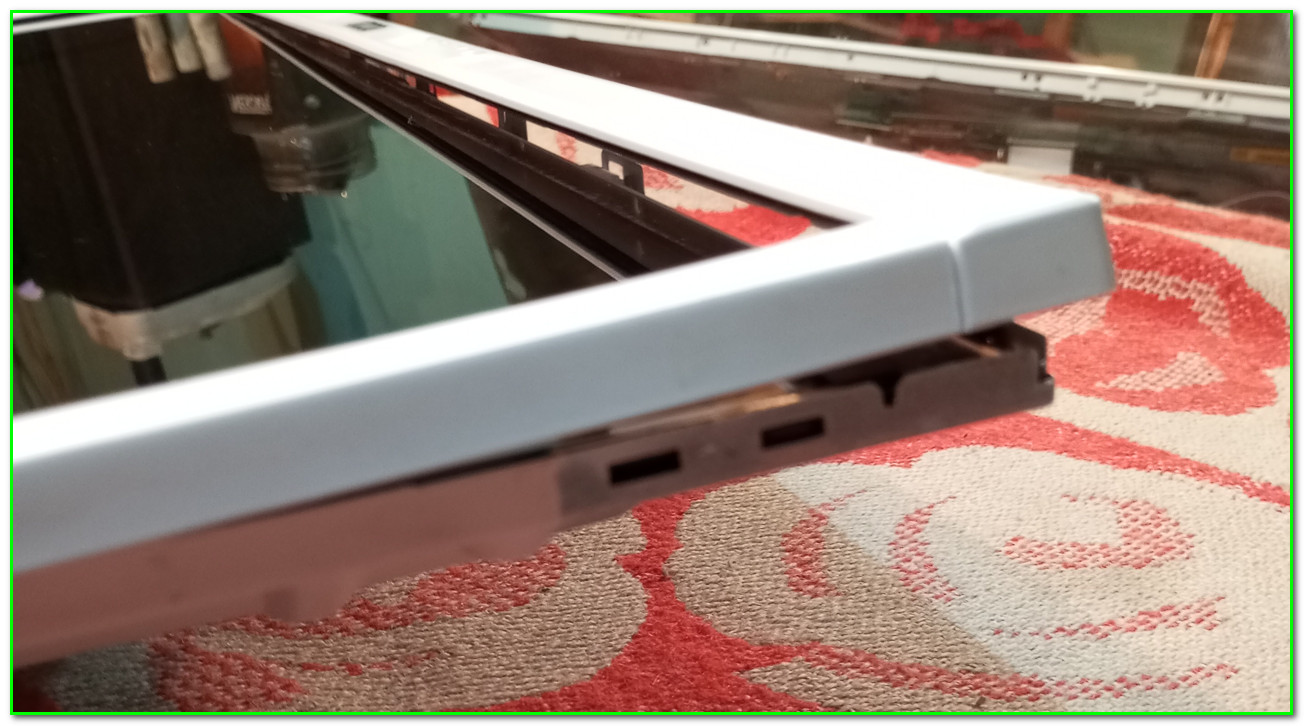

Вся остальная часть передней рамки крепится на защелках

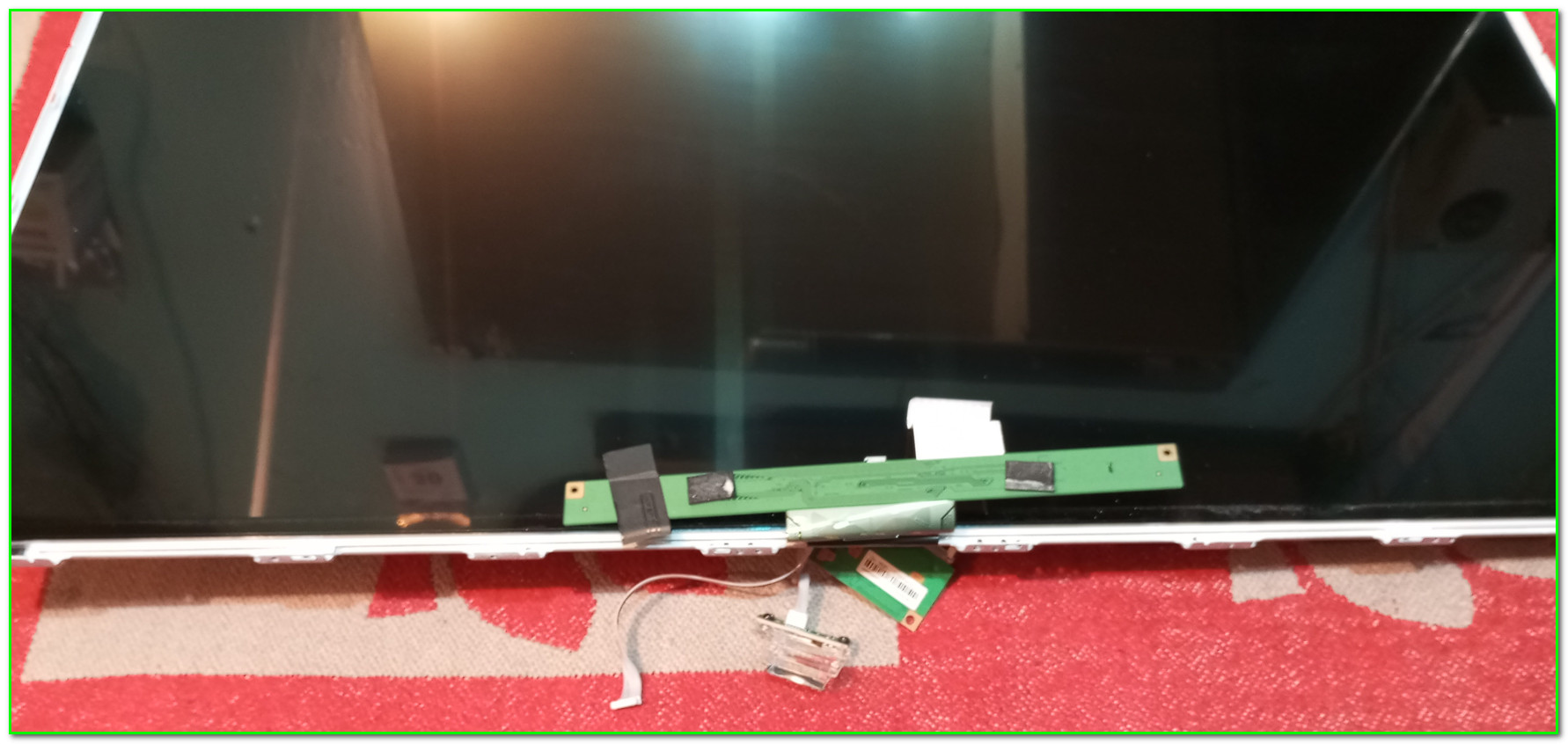

После того как рамку сняли- фиксируем плату в верхнем положении

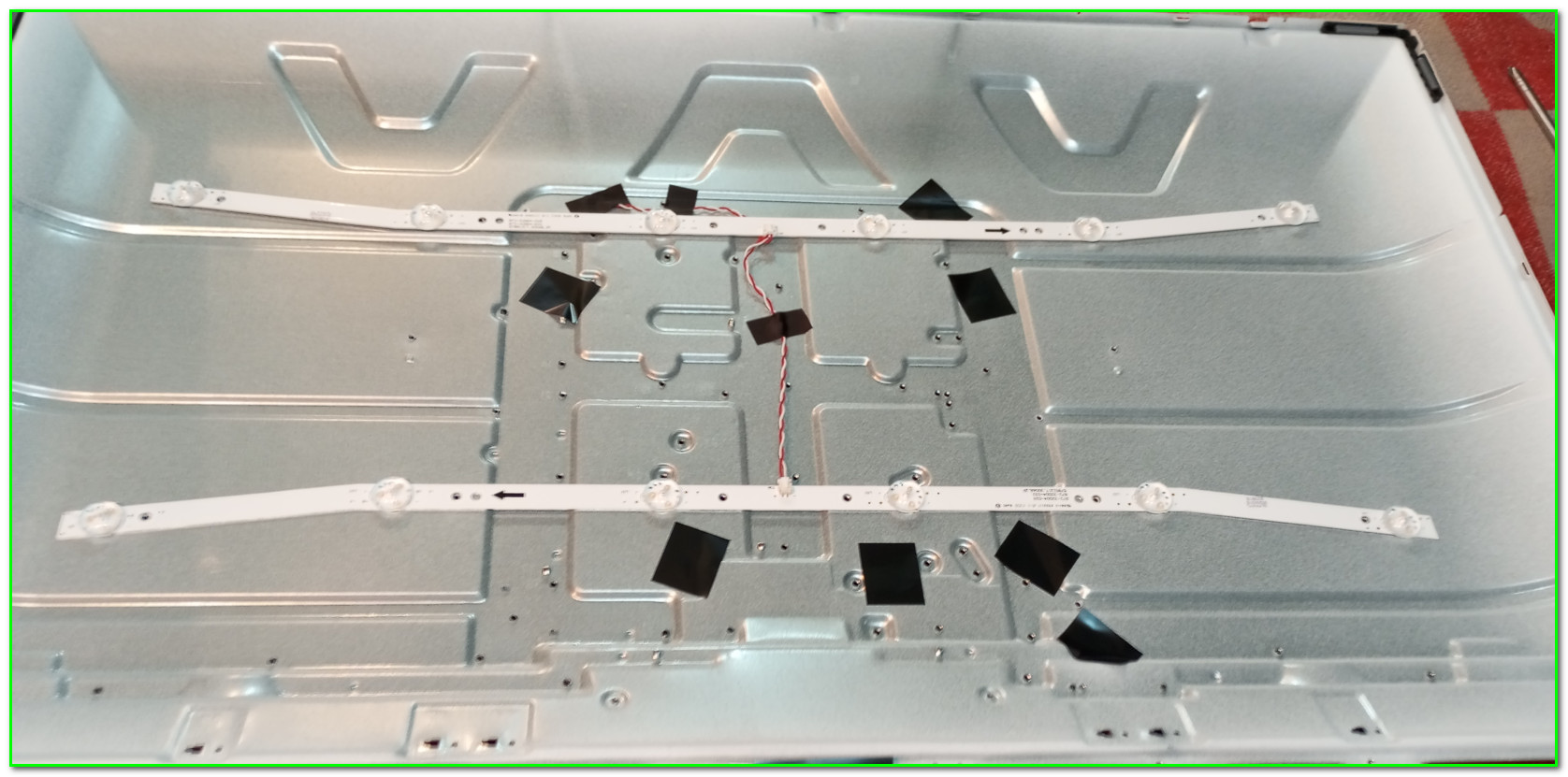

Матрица здесь не приклеена, снялась замечательно, насчет светорассеивающих пленок фотки не выкладывал (здесь и так все ясно 🙂 ), и вот, наконец, мы добрались и до самих планок

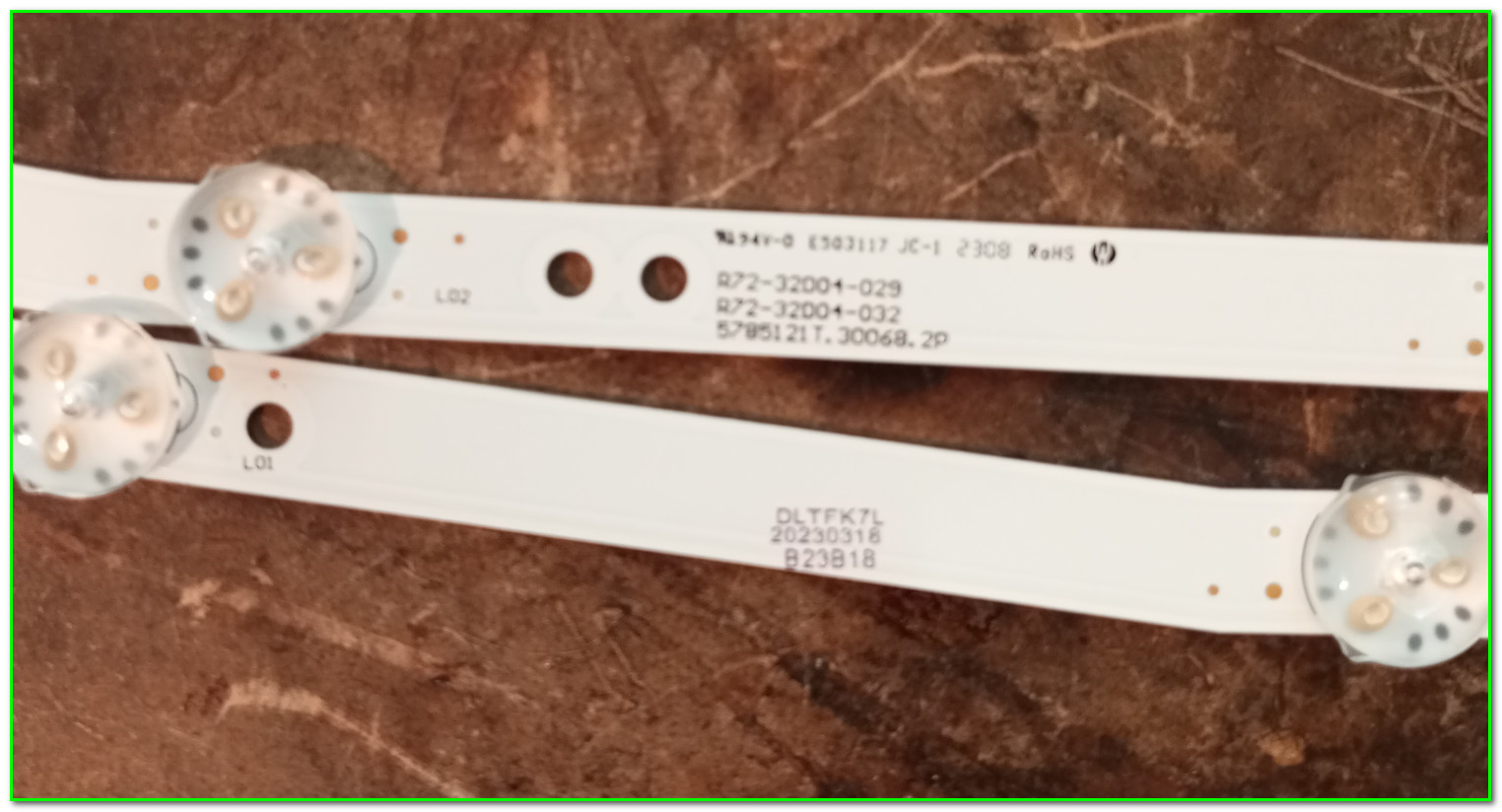

В общем вот что мы имеем в итоге: две планки на алюминиевой основе по 6 светиков на каждой, с вот такой вот маркировкой:
Светодиоды 6-ти Вольтовые, если-в чё… 🙂 Это я к тому, что проверить их можно элементарно- просто достаточно на каждый из них подать напругу +5V от любого внешнего источника. Для этой цели даже обычная телефонная заряжалка вполне подойдет.
В моем случае убитым оказался всего-лишь один единственный светодиод, однако опыт учит что менять надо сразу все, чтобы потом претензий не было.
Ну а дальше что? Да все просто: маркировку планок мы знаем и можно их на маркет-плейсах поискать, либо (вариант номер два)- сами светодиоды перепаивать. Лично для меня второй вариант более приемлемый, поэтому именно так я и поступил.

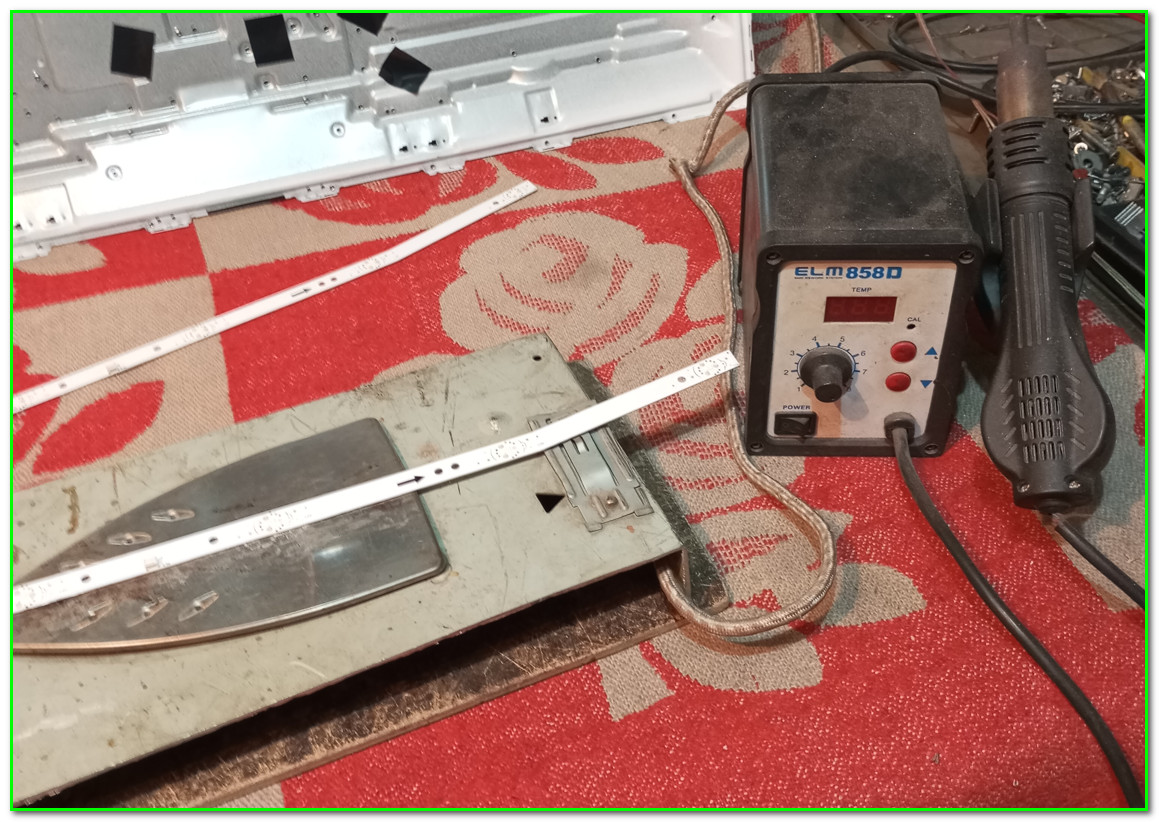

Так как планки имеют алюминиевую основу, то для перепаивания светиков нужно будет греть их одновременно сразу и сверху и снизу. То есть нужен нижний подогреватель и фен. С феном все ясно- без него нынче вааще никак, а вот что касается подогревателя- то я лично приспособил для этих целей обычный утюг 🙂

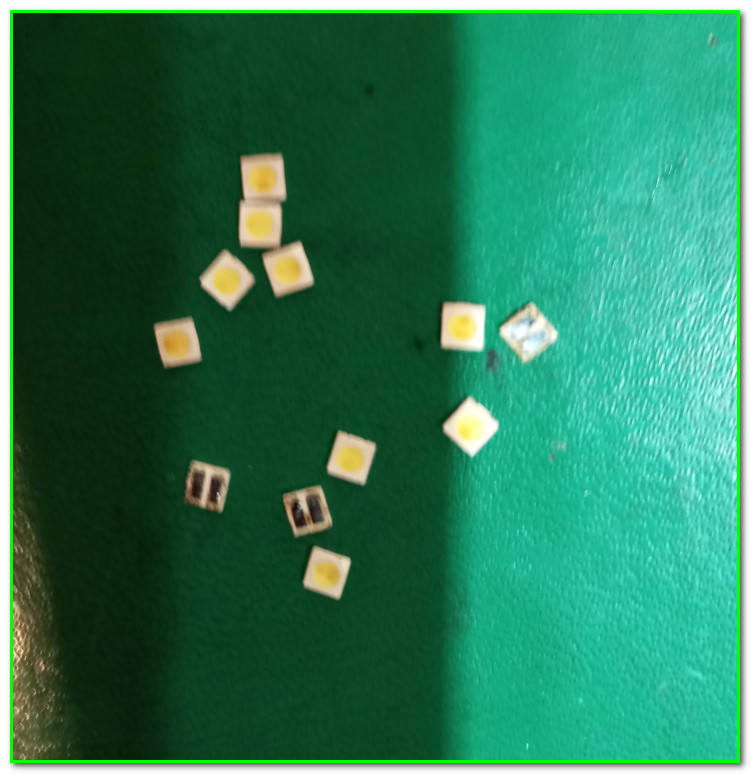

Когда родные светодиоды были сняты, то оказалось что выглядят вот так:

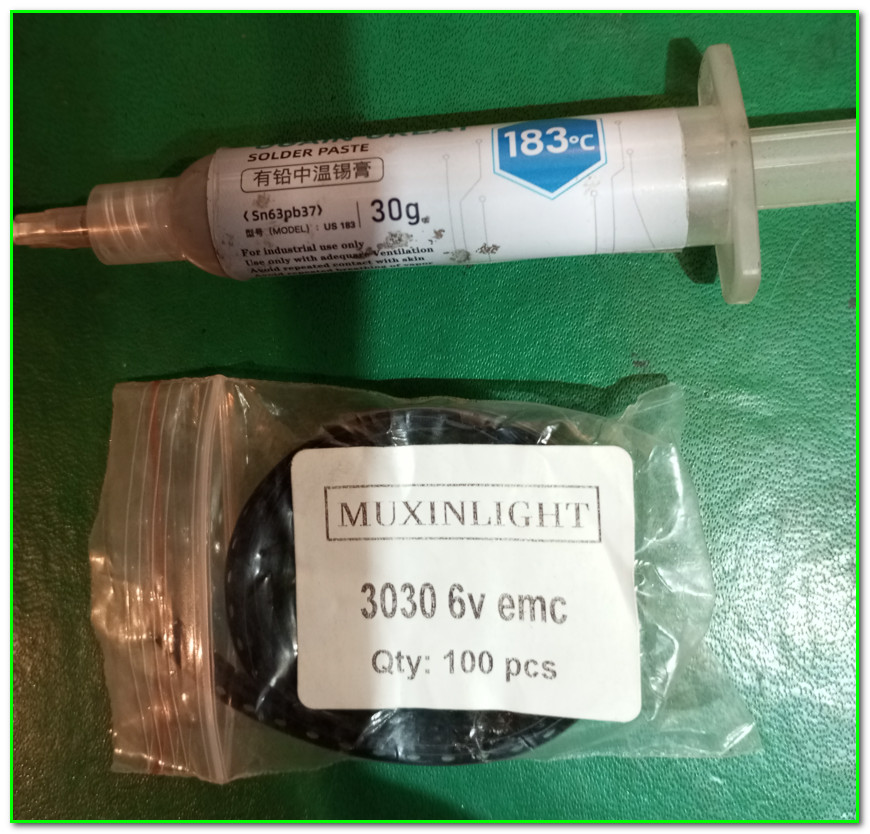

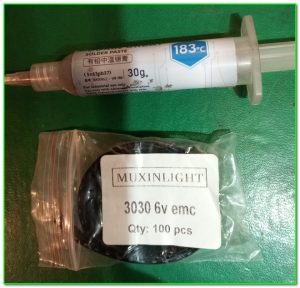

Линза типоразмеров 3030, контакты EMC, вот только сами контакты по размеру одинаковые. Поставил вместо них такие-же 3030, 6V, контакты EMC, но более привычные- у которых анод более узкий. Тем более что они уже с годами проверены и зарекомендовали себя как достаточно надежные. Конечно-же пайка производилась при помощи паяльной пасты
Чуть-чуть рекламы… 🙄
* Ссылка на сайты где я светики покупаю.
* Ссылка где я паяльную химию покупаю

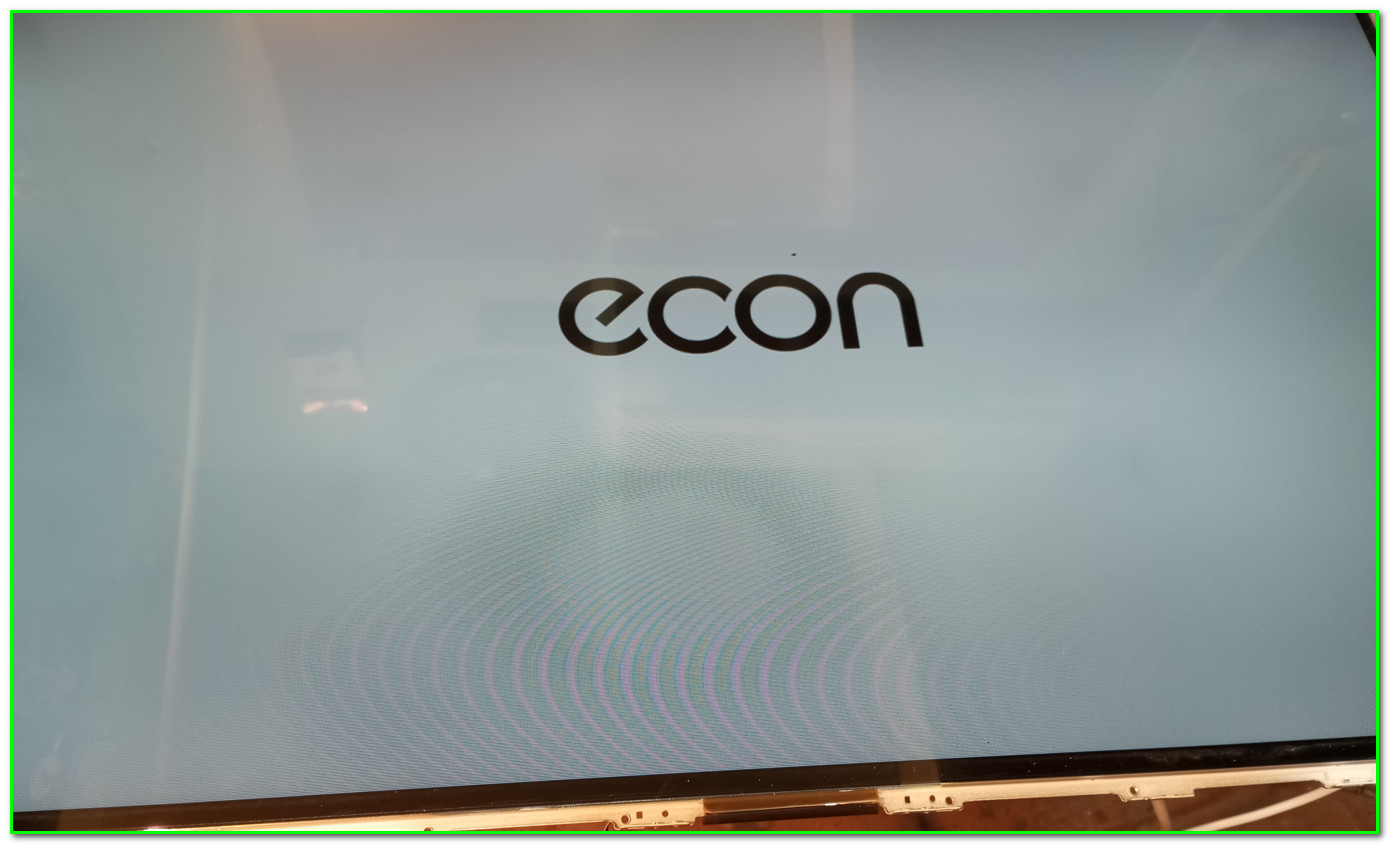

Светодиоды были заменены, все заработало, вот результат:
Ну и самое важное- нам надо еще ток подсветки понизить для того чтобы все это работало как можно дольше. По этому поводу есть отдельная статья и называется она T.S2T512CP539 как понизить подсветку.
На этом, дорогие друзья, разрешите закончить.
Если есть вопросы по этому телеку (и не только с подсветкой), то заныривайте к нам на ФОРУМ
