Vityaz 32LH0202 ремонт подсветки
Привет друзья 😉
Сегодня у нас в очередной раз ремонт подсветки, а телек называется Витязь 32LH0202
Бабуля-хозяйка, приобретая это чудо, искренне верила что если Белорусский, то значит хороший. Конечно-же она была потом очень удивлена что он вышел из строя уже во второй год эксплуатации…
Ну да ладно, приступаем к разбору и диагностике
Состав телека Витязь 32LH0202

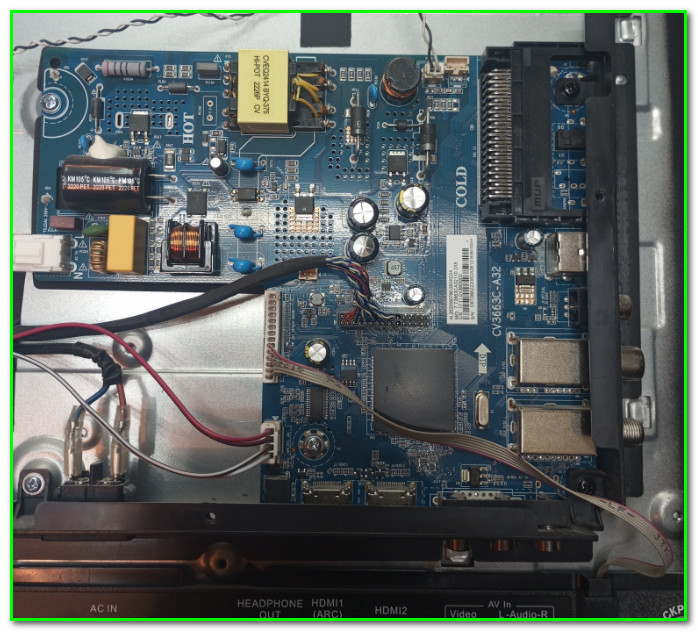

По «потрохам» это у нас самый обычный китайский «одноплатник». Майн называется CV3663C-A32

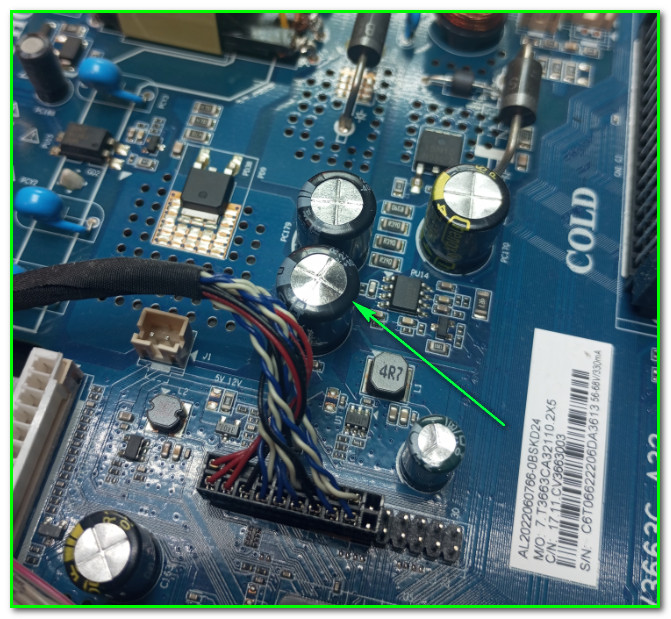

Здесь, кстати, обнаружился «беременный» конденсатор емкостью 330,0 мкФ * 25V. Установлен по выходу +12V источника питания. На подсветку он никак не влияет, однако менять его надо однозначно
Емкость заменена, проверяем исправность LED- драйвера. Подключаем мультик к разъему подсветки

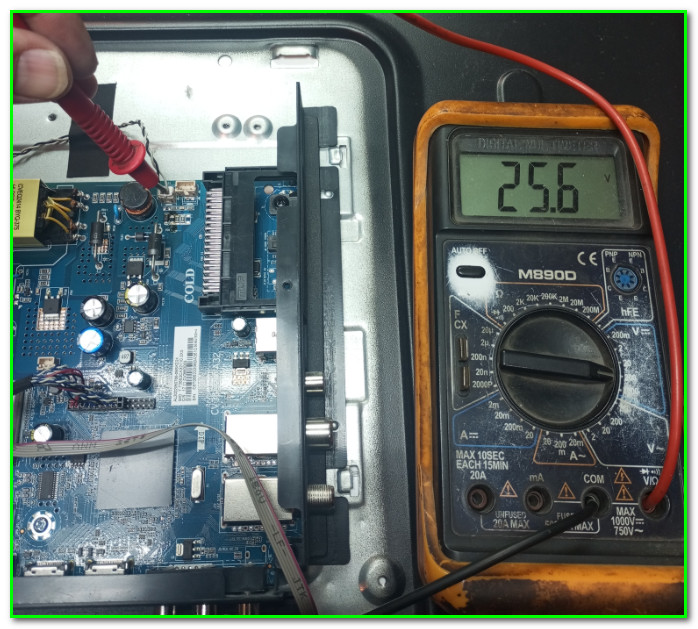

В дежурке напруга +25.6V. Пытаемся включить- бросок примерно до +80V, затем плавное падение. Вывод- драйвер работает, светодиодам капут, надо корыто разбирать.
Порядок разборки телевизора Витязь 32LH0202

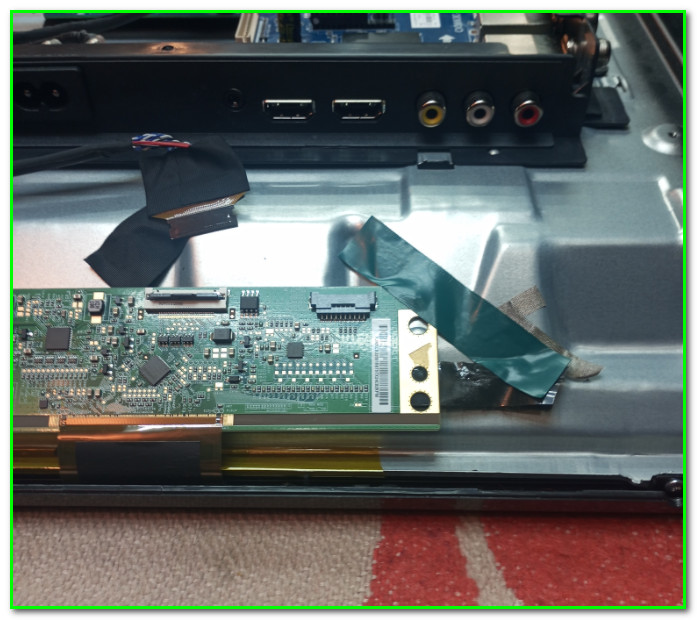

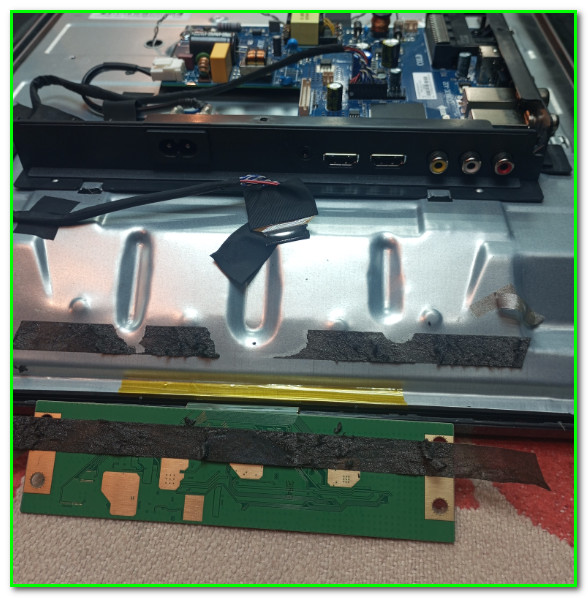

Как всегда начинаем с платы матрицы. Она здесь оказалась приклеенной.
Но после того как мы ее отклеили, мы все равно потом ее фиксируем чтобы она не болталась. Кусок самой обычной изоленты для этой цели прекрасно подойдет

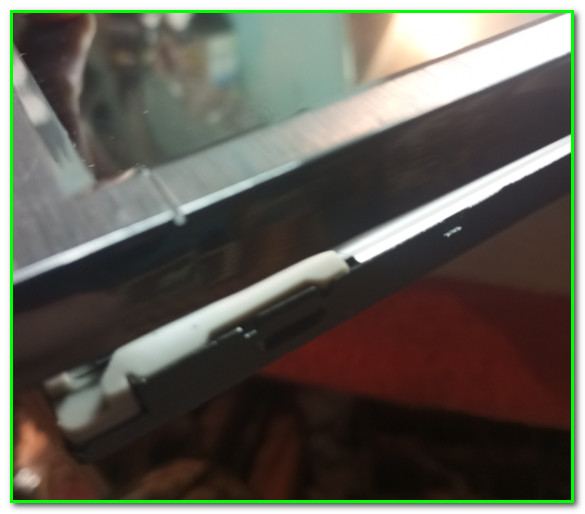

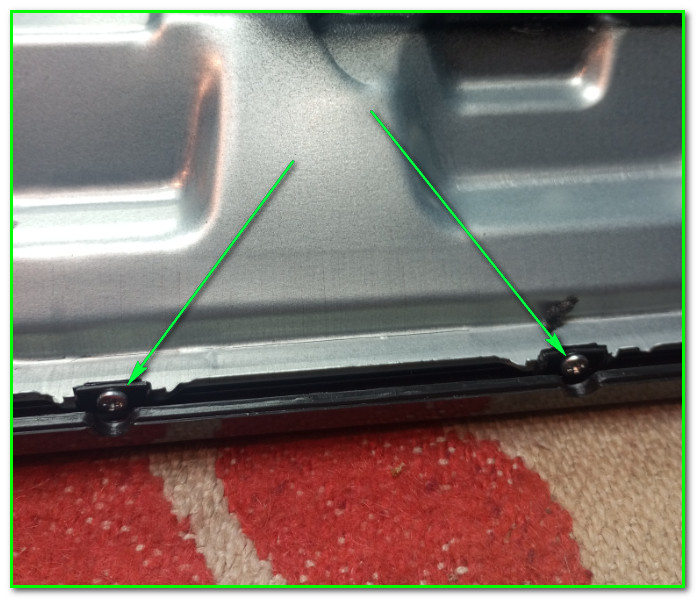

Передняя рамка внизу имеет винтовое крепление

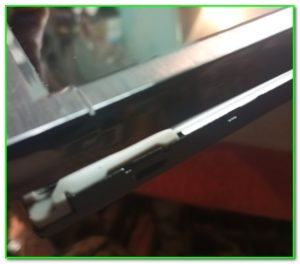

Далее по периметру- самые обычные защелки
По самой матрице особо нечего добавить- не приклеена, без боковых лепестков, снялась прекрасно.
Какие светодиоды в телевизоре Витязь 32LH0202

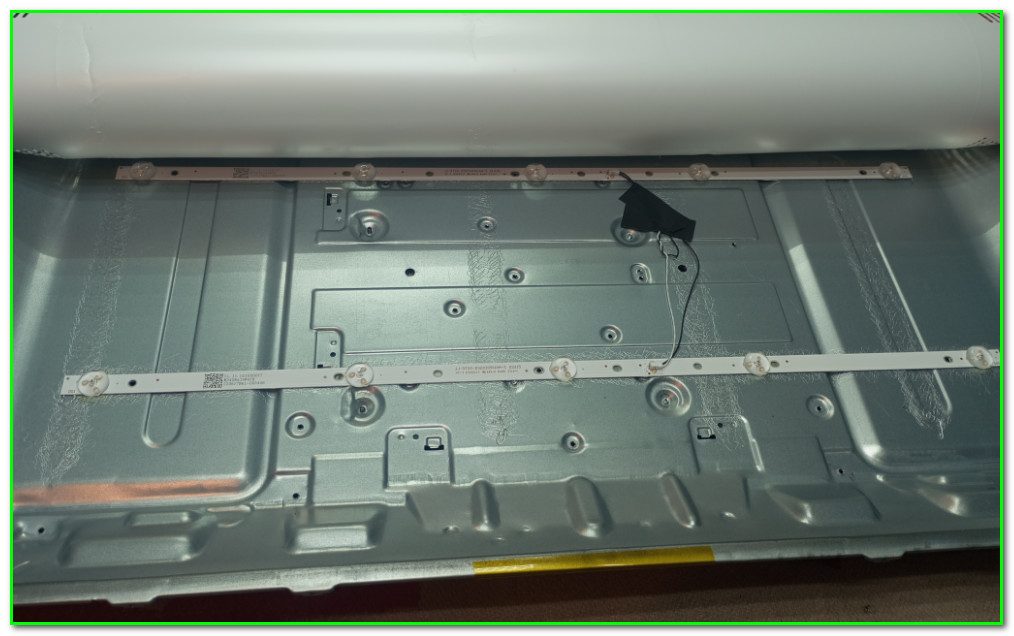

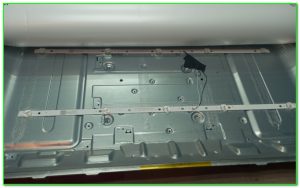

Здесь у нас две планочки на алюминиевой основе по 5 светодиодов на каждой

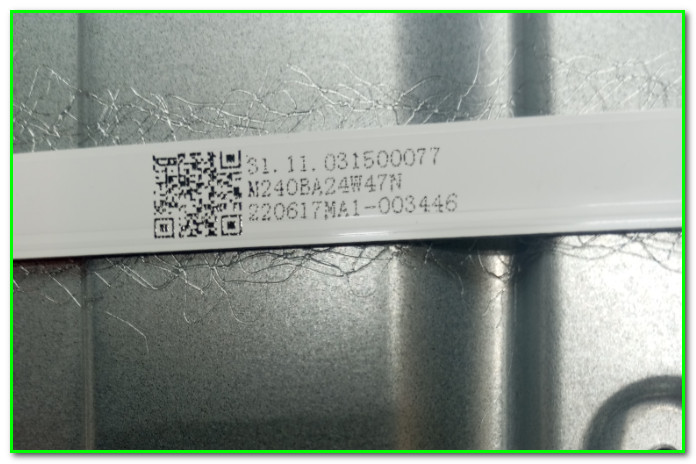

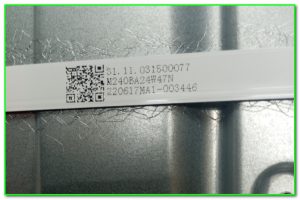

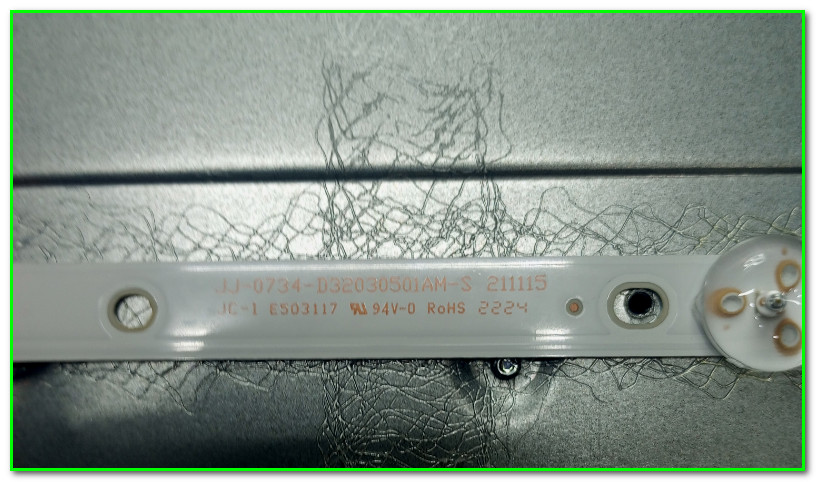

На планках присутствуют вот такие маркировки:

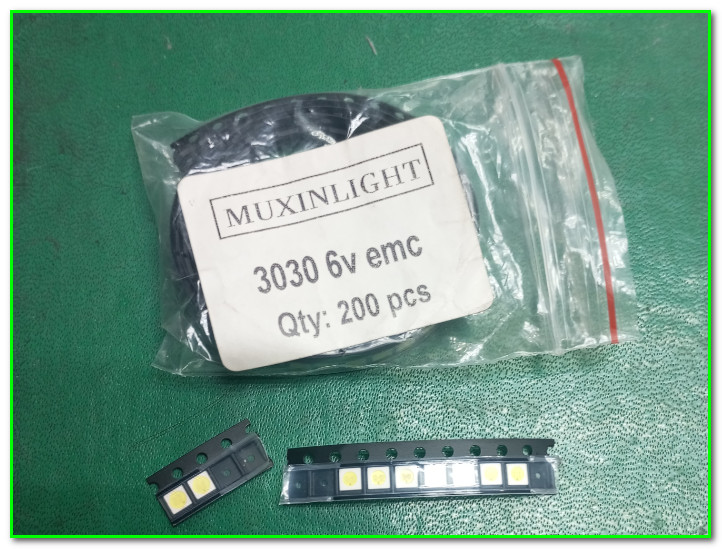

Что касается самих светодиодов- то применяются 6-ти Вольтовые, типоразмера 3030, с контактами EMC. Ну и прекрасно- это все у меня имеется в наличии, будем перепаивать
А сам процесс пайки вообще никакой сложности не представляет. У меня тут видосик имеется, посмотрите и сами поймете что ничего тут сверхъестественного нет, после небольшой тренировки даже новичок справится
Ну и не менее важный момент: ток подсветки надо немного убавить. Мы же не хотим чтобы через полгодика (а то и меньше) подсветка опять сдохла и нам хозяйка скандал закатила? 🙂
Как уменьшить подсветку в телевизоре Витязь 32LH0202
Здесь тоже все банально- необходимо увеличить номинал токового датчика. В данном случае это три SMD-шных низкоомных резистора, местоположение показано на картинке ниже:
Изначально ток подсветки составлял примерно 400 mA, Выкинул один резик- ток стал 300 mA. Так как у этих светодиодов максимальный ток составляет 330 mA то, в принципе, это уже более-менее нормально.
На этом, друзья, разрешите закончить. 😎
Если сеть вопросы или просто желание пообщаться у нас для этого имеется ФОРУМ и группы в СОЦСЕТЯХ
Удачи в ремонтах!!! 🙂
**************
Дополнение от 19.08.2026
Оказалось что в данном телевизоре может также применяться модуль TP.SK105S.PB802

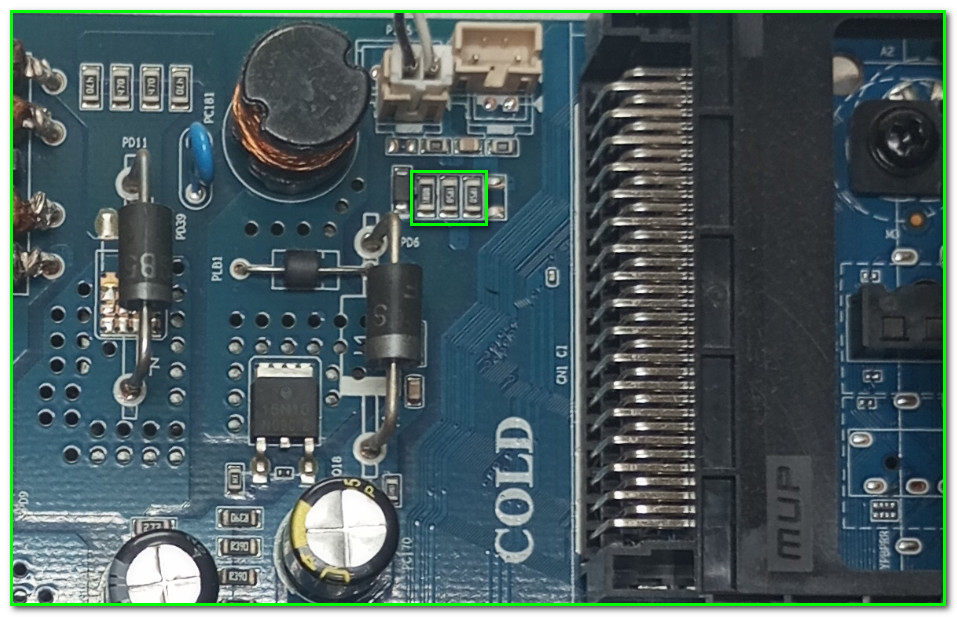

Токовый датчик подсветки на нем находится вот здесь:
Порядок разборки и применяемые планки полностью совпадают
