Blackton Bt32S07B ремонт подсветки
Привет друзья! 😎

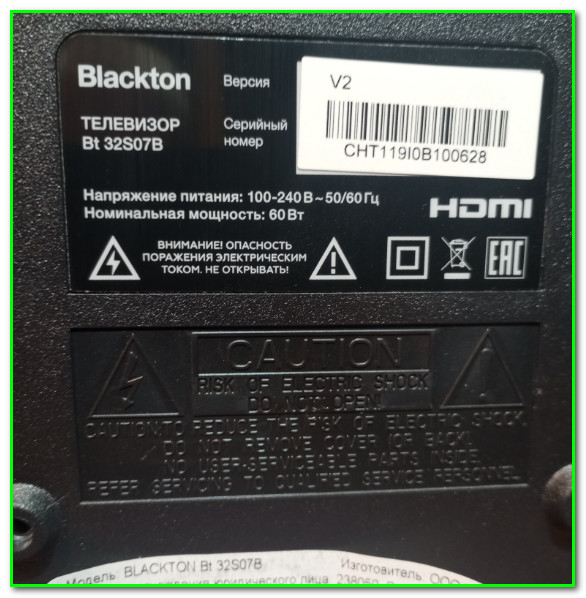

Сегодня у нас будет очередной фотоотчет о ремонте подсветки. Телек называется Blackton Bt32S07B версия V2
Из названия статьи, думаю, и так всем все понятно- экран темный, звук есть, если фонариком посветить то картинка проглядывается. Короче говоря ничего необычного в статье не будет- все как всегда: узнаем состав, посмотрим как он разбирается, какие там светодиоды применяются, ну и ток подсветки уменьшить не забудем. В общем поехали… 🙂
Состав телевизора Blackton Bt32S07B

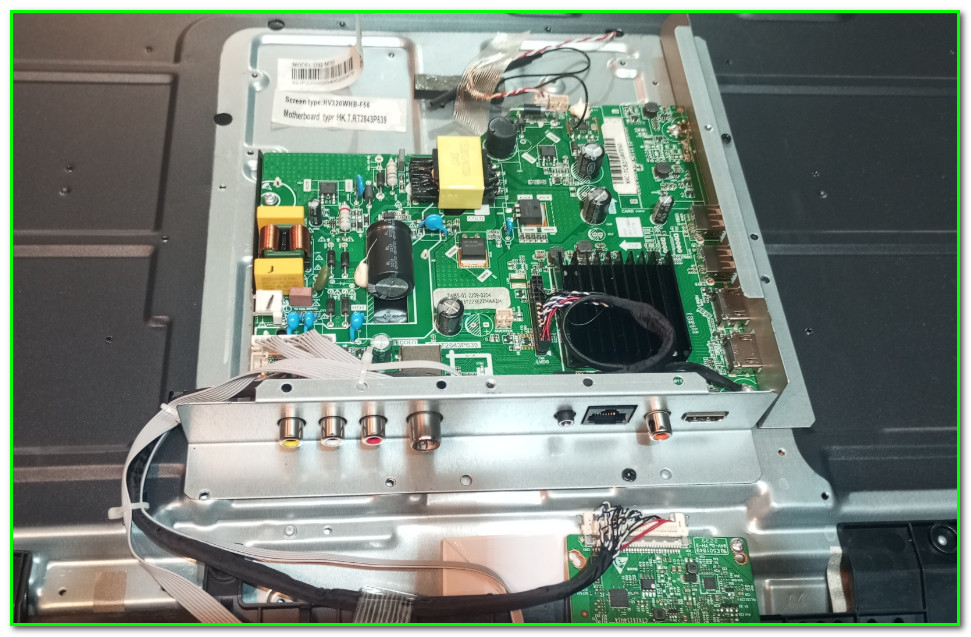

Обычный «одноплатник» с потрохами «Made in China»

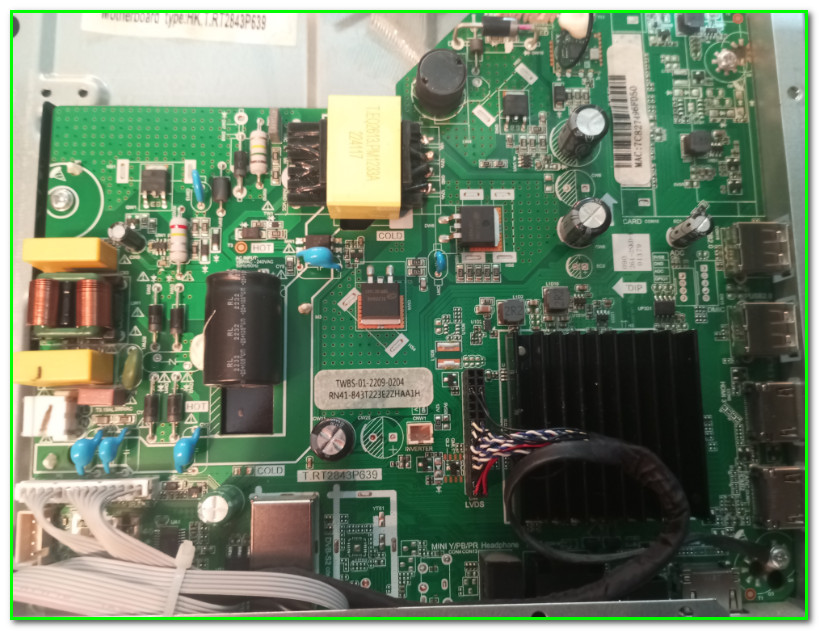

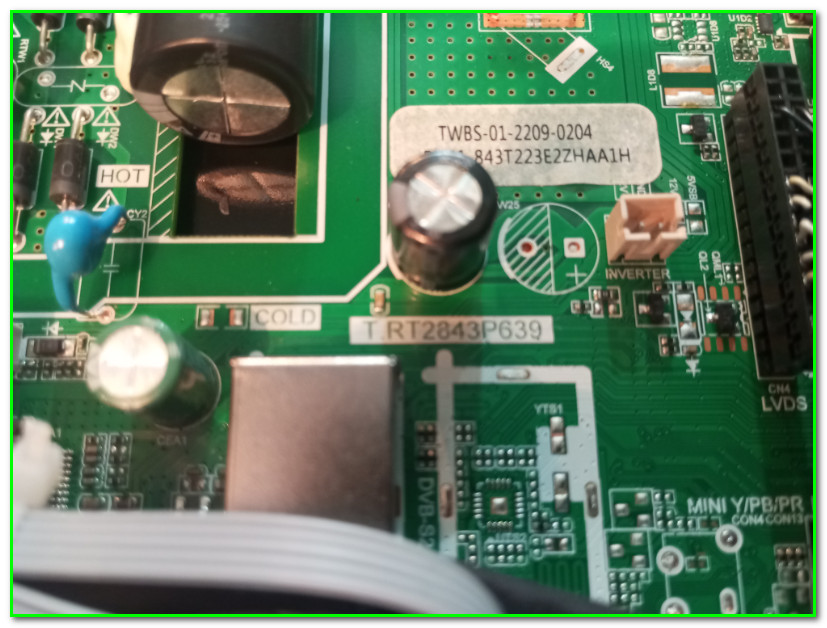

Майн называется T.RT2843P639
В первую очередь проверим работоспособность драйвера. А вдруг повезет и корыто разбирать не придется… 😉
Проверка работоспособности драйвера подсветки
А делается это элементарно- просто производим замеры напряжения. Подключаемся в разъему мультиком

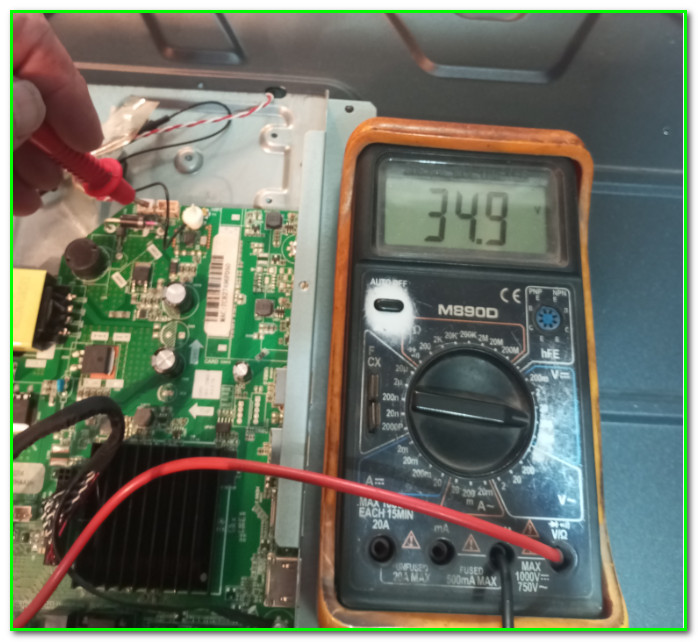

В дежурном режиме мультиметр показал +34.9V. Включаем в рабочий режим- на выходе бросок примерно до +98V и плавное падение. Вывод- драйвер напруги выдает, сами светодиоды не работают. Придется все-таки разбирать корыто
Порядок разборки телевизора Blackton Bt32S07B
В первую очередь необходимо освободить плату матрицы. Конечно-же сначала надо до нее добраться- снять все защитные крышки и прочее чтобы ничего не мешало.

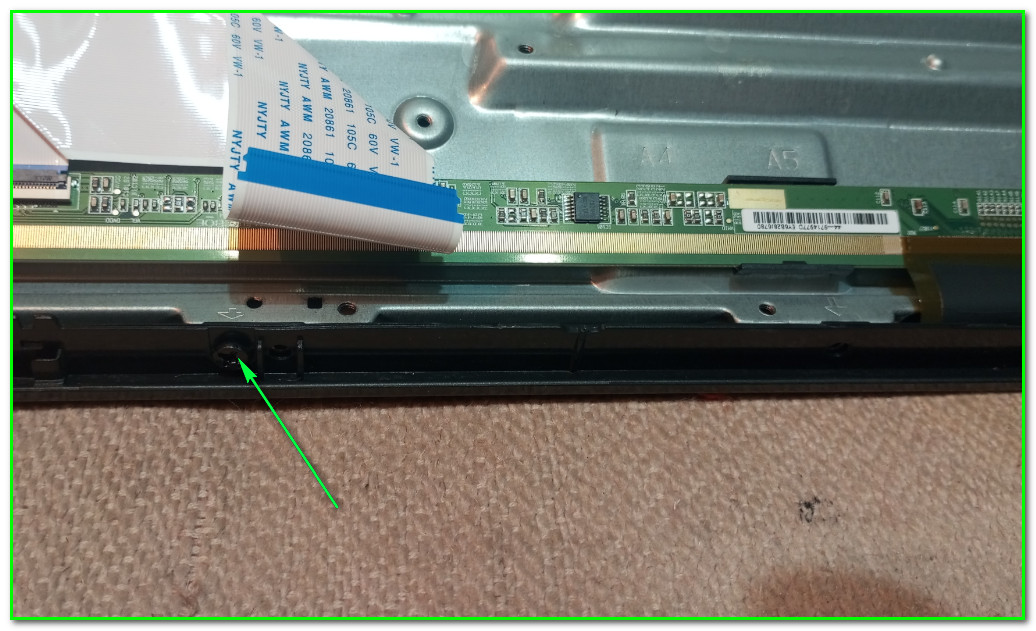

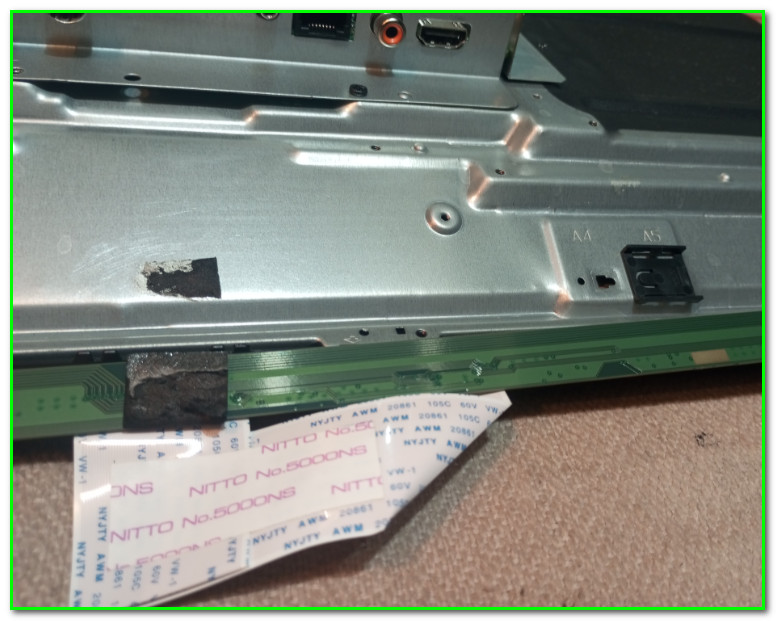

Сама плата крепится по-хитрому- есть и защелки и еще приклеена в нескольких местах
Плату отклеиваем и пока возвращаем на место. Шаг следующий- передняя рамка. Здесь все оказалось вполне стандартно- винты в нижней части

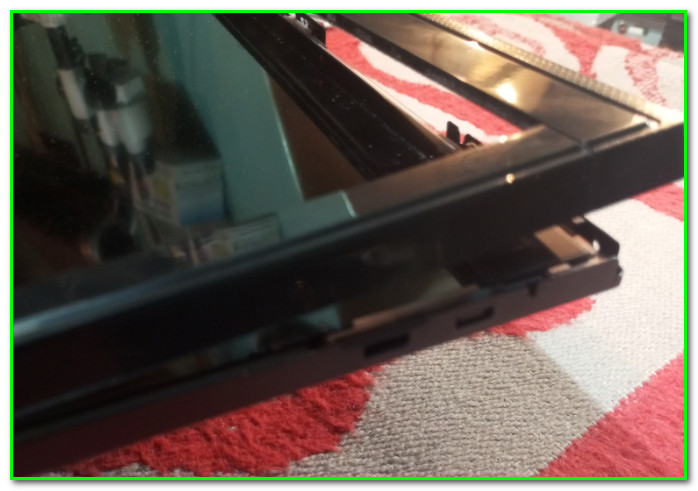

И защелки по периметру

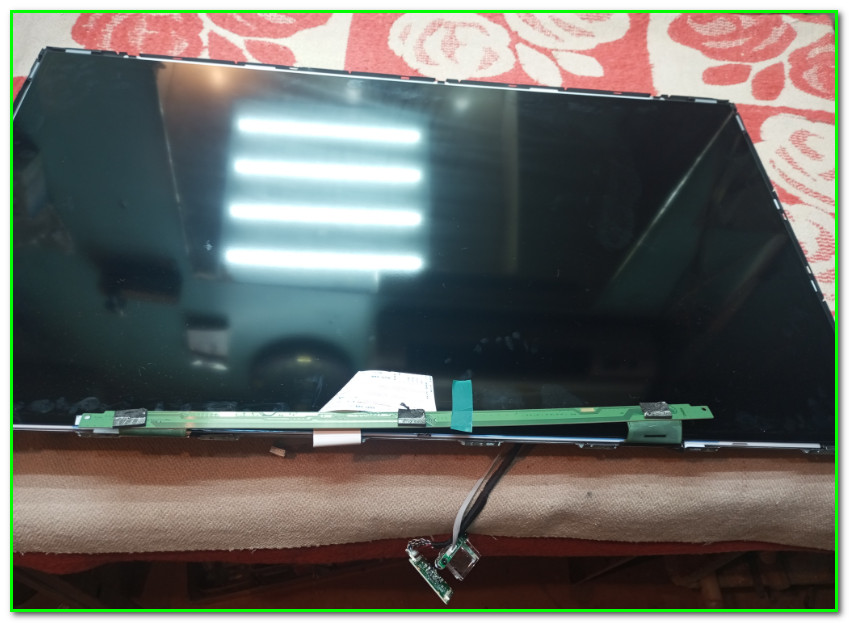

Никаких сюрпризов не было. С самой матрицей тоже все оказалось прекрасно- ни скотча, нигде не зажата. Только прежде чем снимать не забываем зафиксировать плату в вертикальном положении
Какие светодиоды в телевизоре Blackton Bt32S07B

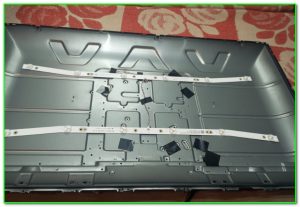

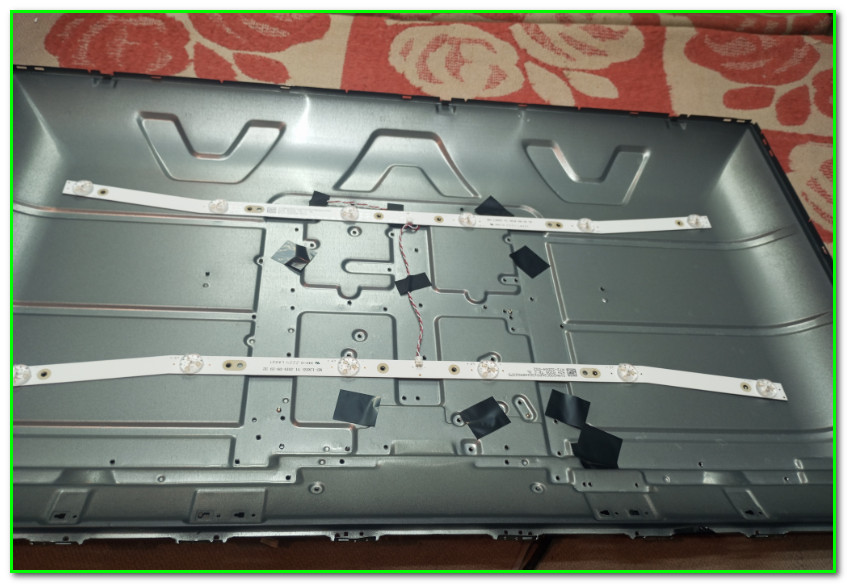

А светодиодики у нас здесь оказались вот такие:

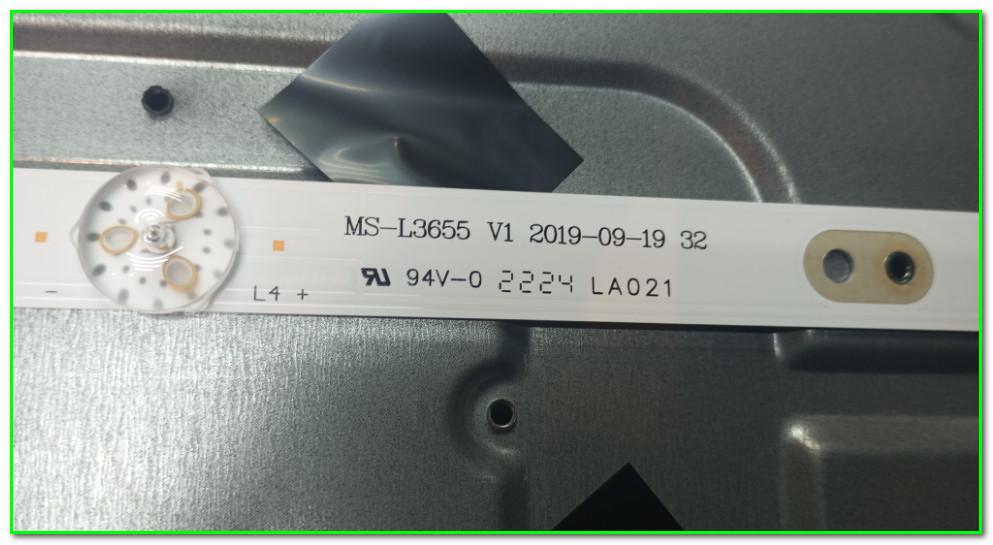

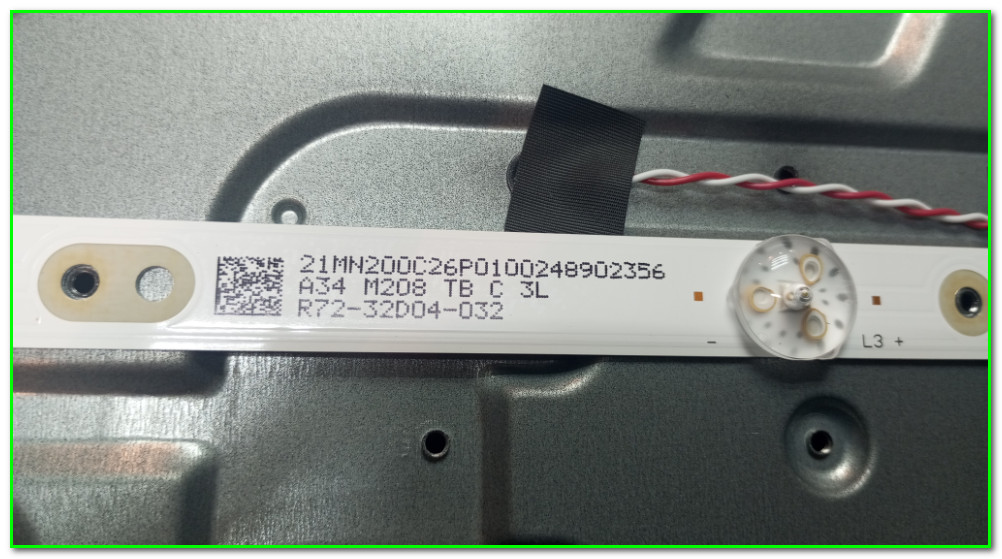

Две алюминиевые пластинки по 6 светиков на каждой. Светодиоды 6-ти Вольтовые, включение последовательное. Вот такие маркировки на планках имеются:
Вот, собственно на этом и всё… 🙂 Можно планки заказывать или сами светики перепаивать- кому как удобнее. Лично мне проще перепаять чем дожидаться пока новые пришлют, тем более что у меня в наличие все имеется

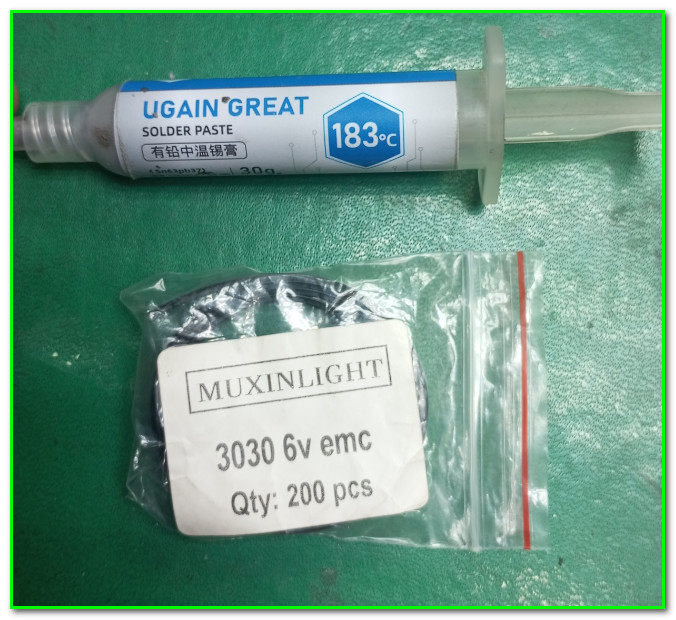

Светодиодики типоразмера 3030, 6-ти Вольтовые, контакты EMC, с широкой катодной площадкой.
Ну и после того как светики заменили- не забываем и ток подсветки немного уменьшить.
Как уменьшить подсветку в телевизоре Blackton Bt32S07B

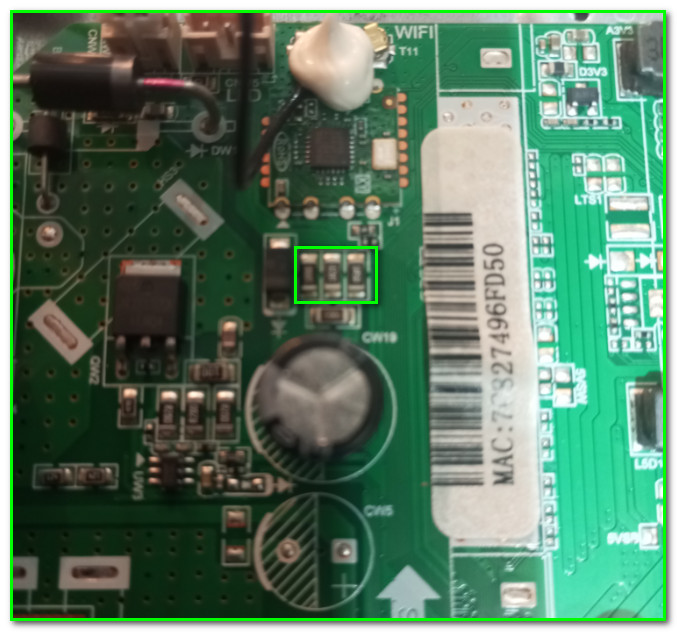

А здесь все просто- думаю что все уже догадались что необходимо увеличить номинал токового датчика. В данном случае это три низкоомных SMD резистора:
Фотография немного смазанная получилась, пардон… 😳
Номинал резисторов был 2R2, 1R5, 1R0. До доработки ток был 380 мА, выкинул 1R5- ток стал 270 мА. Думаю достаточно 😎
На этом, друзья, разрешите закончить- если есть вопросы- заныривайте на наш ФОРУМ.
Удачи в ремонтах 😎
