SUPRA STV-LC32LT0065W ремонт подсветки
Привет друзья!! 😎

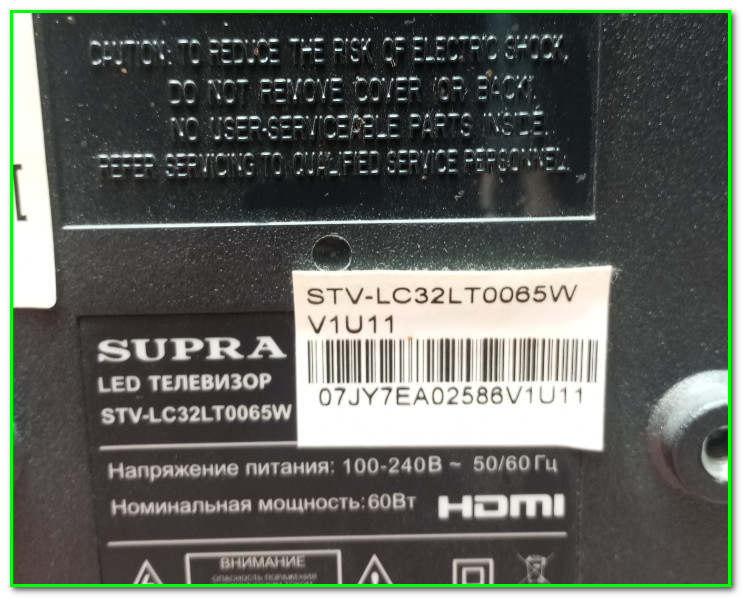

Сегодня у нас будет отчет о ремонте подсветки в телеке SUPRA STV-LC32LT0065W
Ну, собственно, даже не ремонт- на самом деле телевизор показывает, но темно. Нам в любом случае его вскрывать придется, светодиоды менять, вот мы попутно и узнаем как он разбирается, какие там светодиоды применяются и потом еще и ток подсветки уменьшим. Итак, поехали…
Состав телевизора SUPRA STV-LC32LT0065W

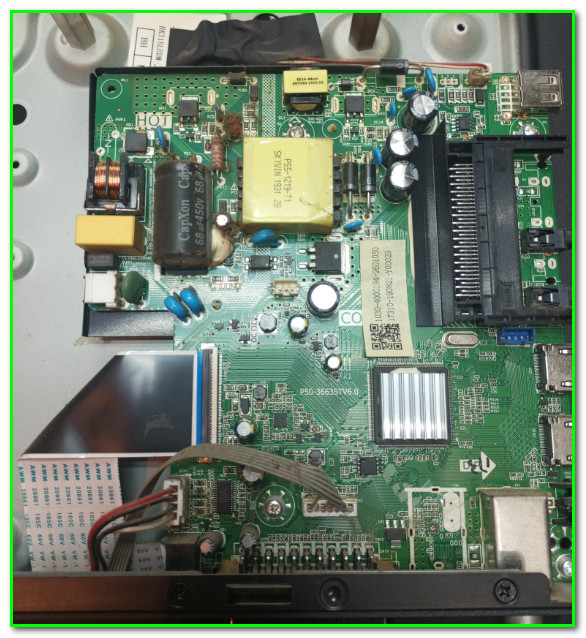

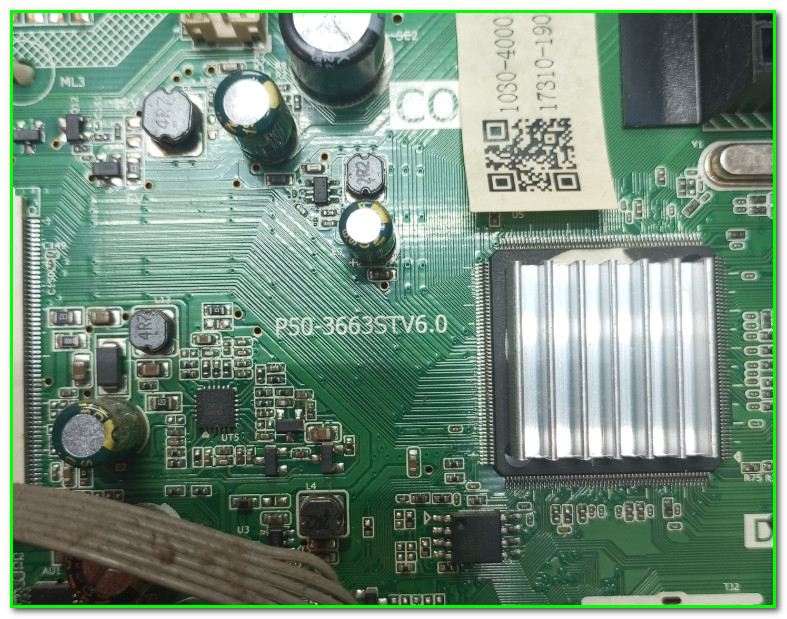

А внутри у нас оказалась майн-плата P50-3663STV6.0
И сразу-же хочу сообщить пару полезностей в тему 😎 У нас на сайте имеется и СХЕМА и ПРОШИВКА на этот телевизор. Правда сегодня нам они не понадобятся, но вдруг кому-то и пригодятся

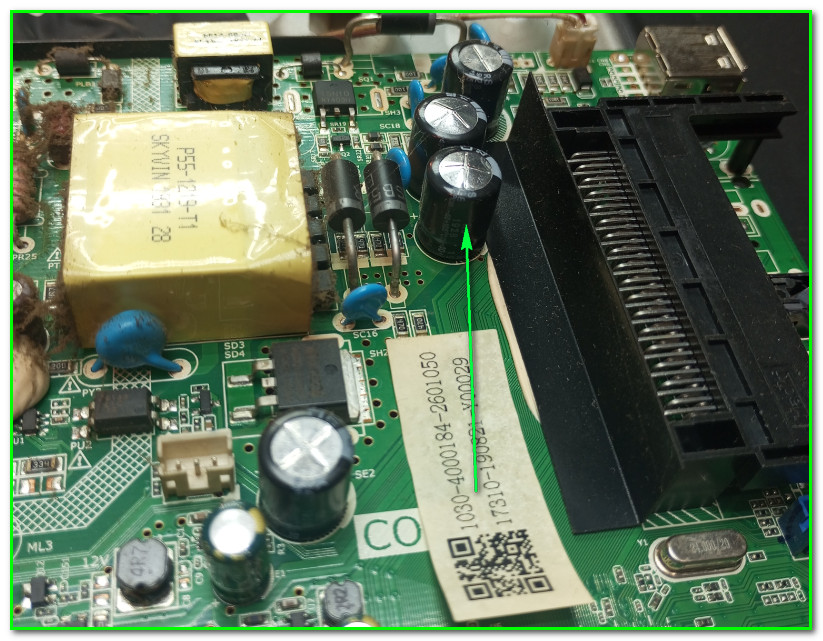

Самое первое на что сразу обратил внимание- так это пара «беременных» емкостей 220 мкф\35V в питании подсветки
Конечно-же их сразу надо менять!! 🙂 Вот только изображение на телеке синенькое, да и яркость слабенькая
Разбираем дальше…
Порядок разборки телевизора SUPRA STV-LC32LT0065W

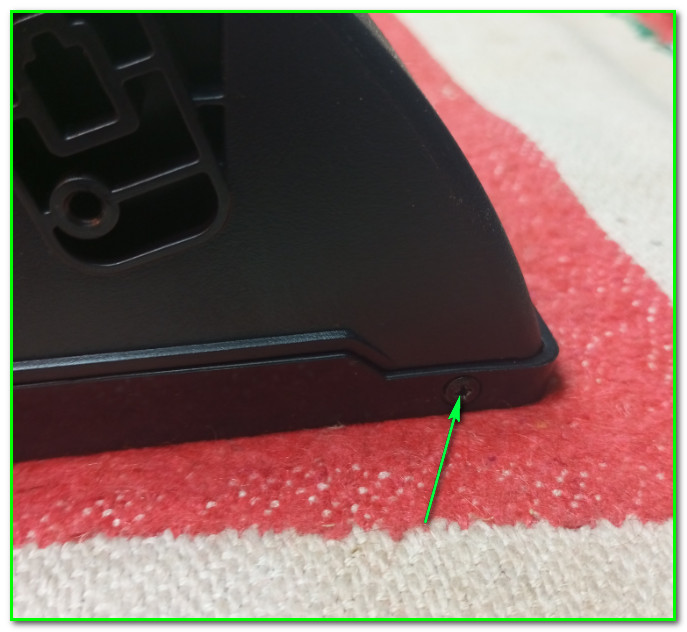

А вот разбирается он довольно уникально… В нижней части имеется пара винтиков по углам

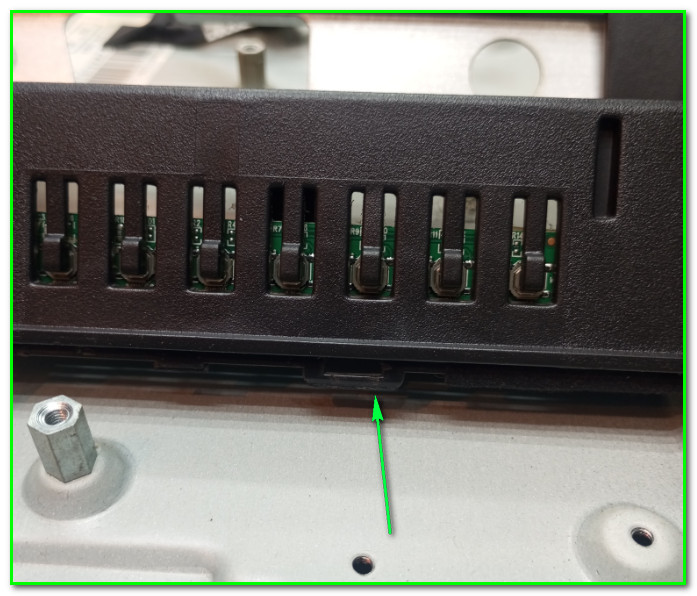

Ну да ладно, это мелочи, выкрутил и забыл… Там еще несколько защелок присутствуют с которыми пришлось немного повозиться

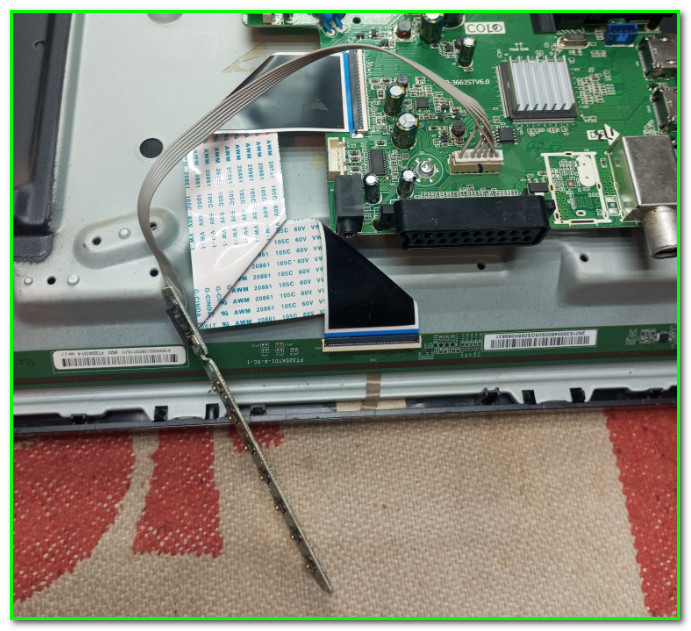

Кстати- даю небольшую полезную рекомендацию- можно (даже нужно) сразу из нижней крышки вынуть клавиатуру и подключить ее к майну чтобы потом легче было работать пока телек в разобранном виде

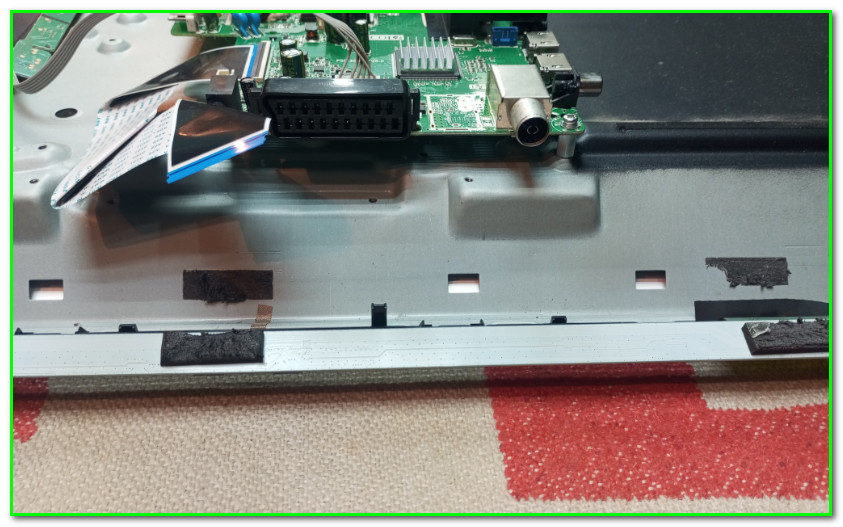

Плата матрицы оказалась приклеенной

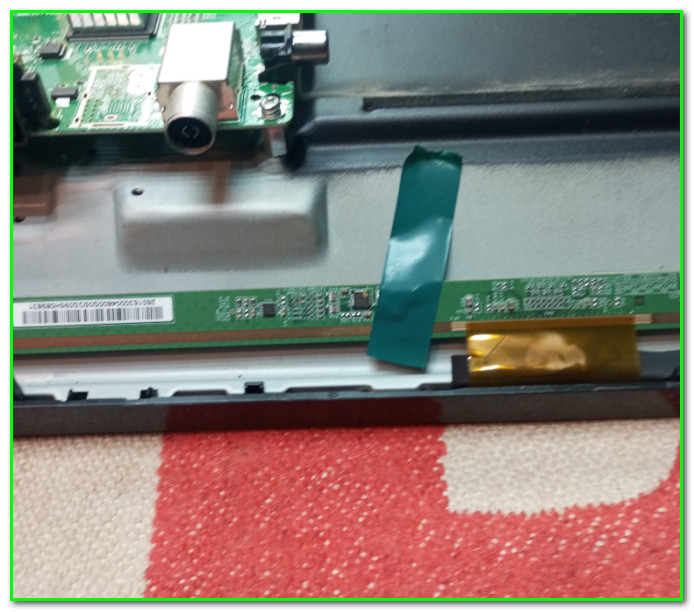

Но мы все равно ее фиксируем чтобы она не болталась при дальнейшей разборке

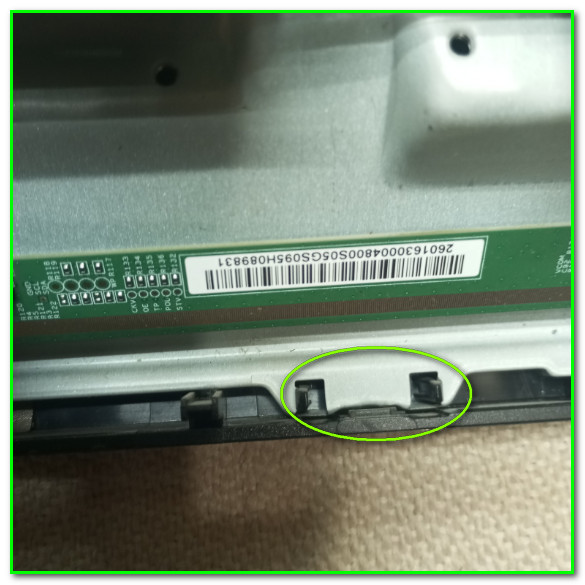

Нижняя часть передней рамки крепится на защелках

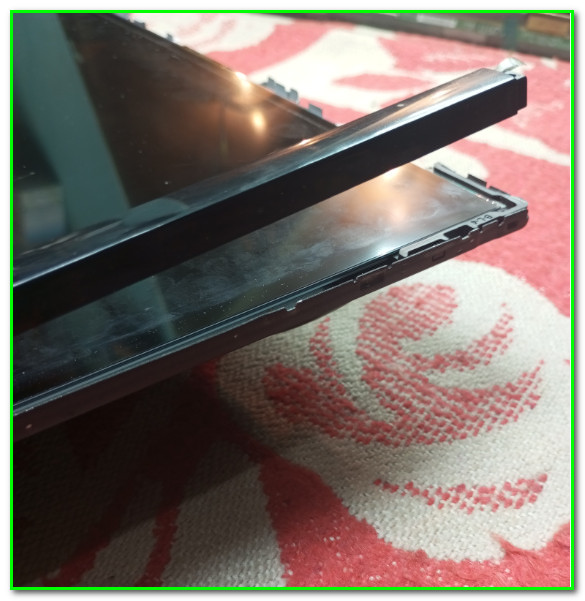

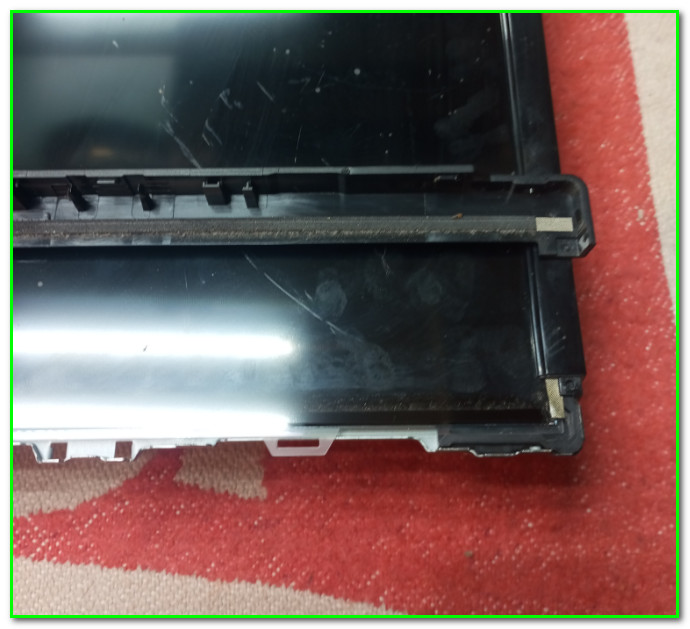

А дальше- удивительное дело… Нижняя часть рамки снялась отдельно (ну прямо как на «безрамниках). Признаться вижу такое впервые…
То есть оставшаяся часть рамки у нас «П-образная». Она также на защелках

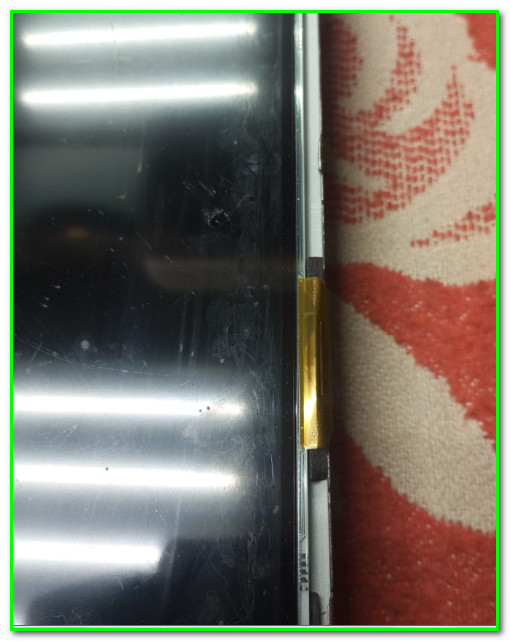

Матрица здесь не приклеена. Надо лишь только обратить внимание что на ней имеются боковые лепестки
Ну вот мы и до светодиодов добрались
Какие светодиоды в телевизоре SUPRA STV-LC32LT0065W
А здесь у нас вот что:

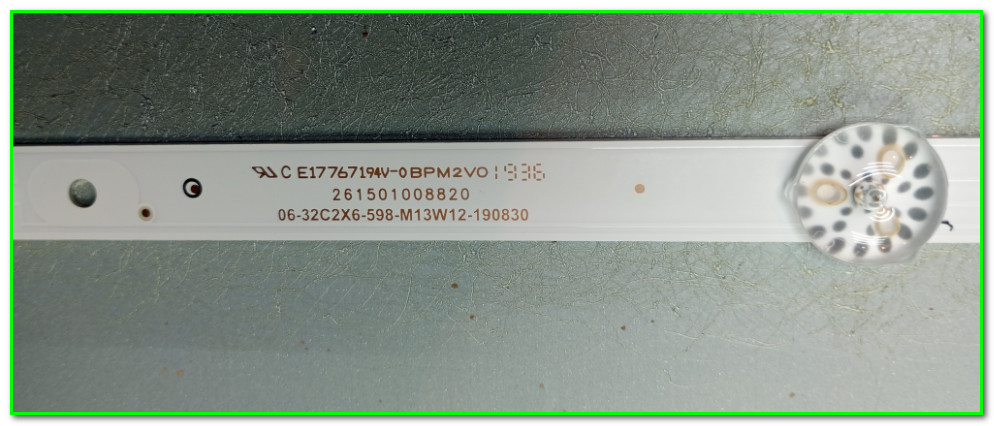

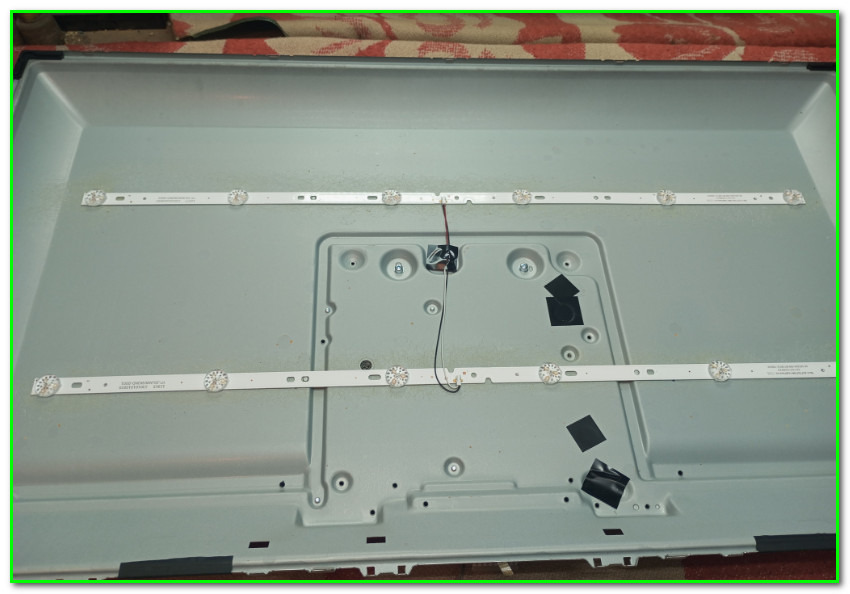

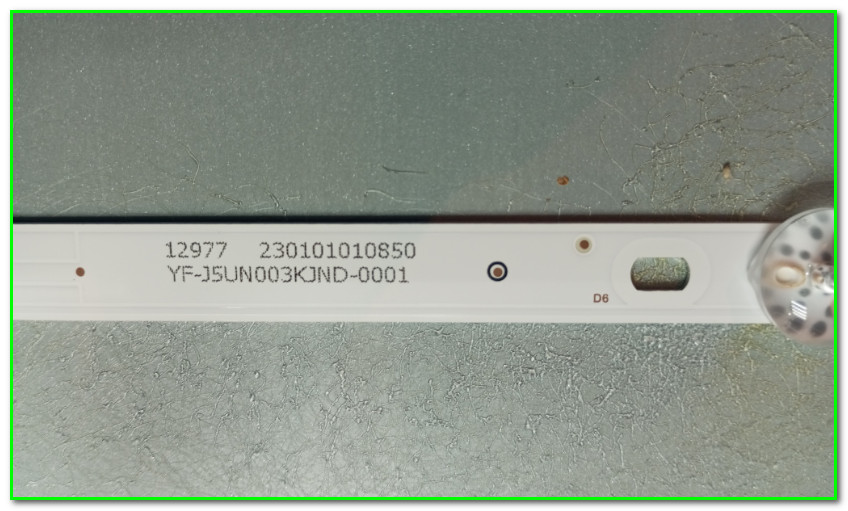

Две алюминиевые пластинки по 6 светодиодов на каждой. Включение- последовательное. Вот маркировки:
Ну вот- теперь можно или планки заказывать, или сами светодиоды перепаивать. Лично я предпочитаю перепаивать, так как для меня это проще и быстрее, да и для клиента выгоднее. Если кому интересно- то светодиоды здесь оказались типоразмера 3030, 3-х Вольтовые, с широким катодом, контакты PCT. Где я их покупаю- все подробности на ЭТОЙ СТРАНИЦЕ
Как уменьшить подсветку в телевизоре SUPRA STV-LC32LT0065W

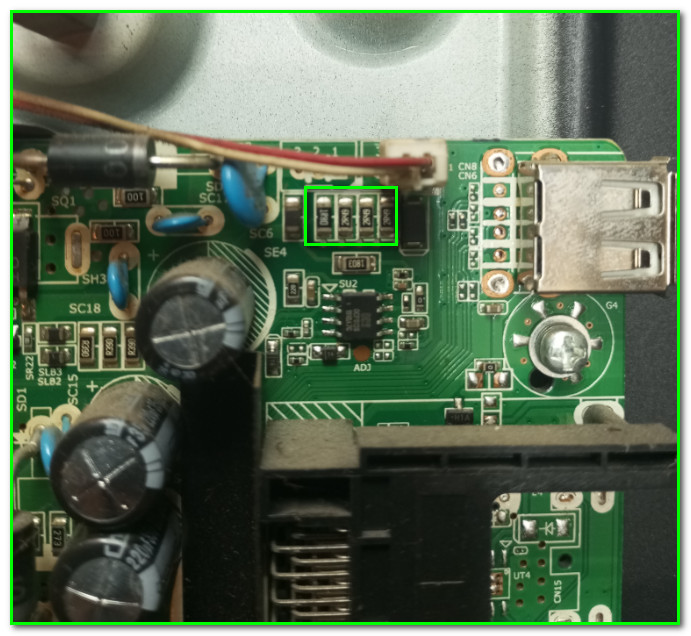

А здесь у нас все стандартно- с резисторами токового датчика колдуем 🙂 Они находятся недалеко от разъема:
Можно смело выкидывать любые два. Замеров после доработки не производил, но и так понятно что ток уменьшился процентов на 30-40
На этом разрешите закончить, если есть вопросы заныривайте на наш ФОРУМ, удачи в ремонтах!! 🙂
