SAMSUNG UE40EH5007K ремонт подсветки

Привет друзья! 😎

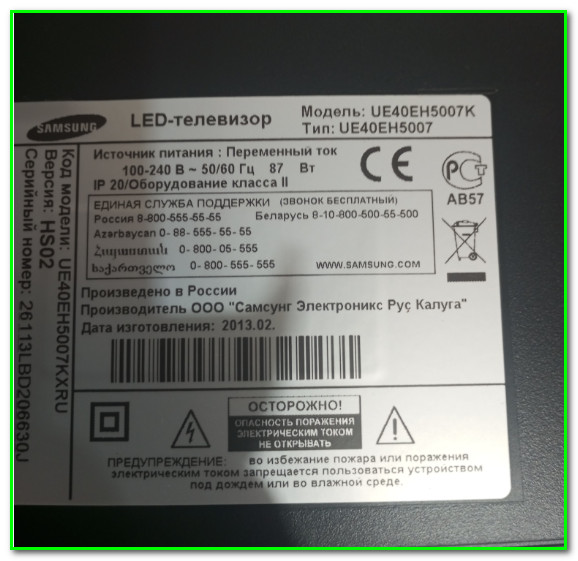

Сегодня мы будем ремонтировать подсветку в телеке SAMSUNG UE40EH5007K

В принципе статья носит чисто информационный характер- здесь не будет никаких сюрпризов- узнаем состав, посмотрим как он разбирается, узнаем какие применяются светодиоды, ну и про ток подсветки не забудем. Итак, поехали…

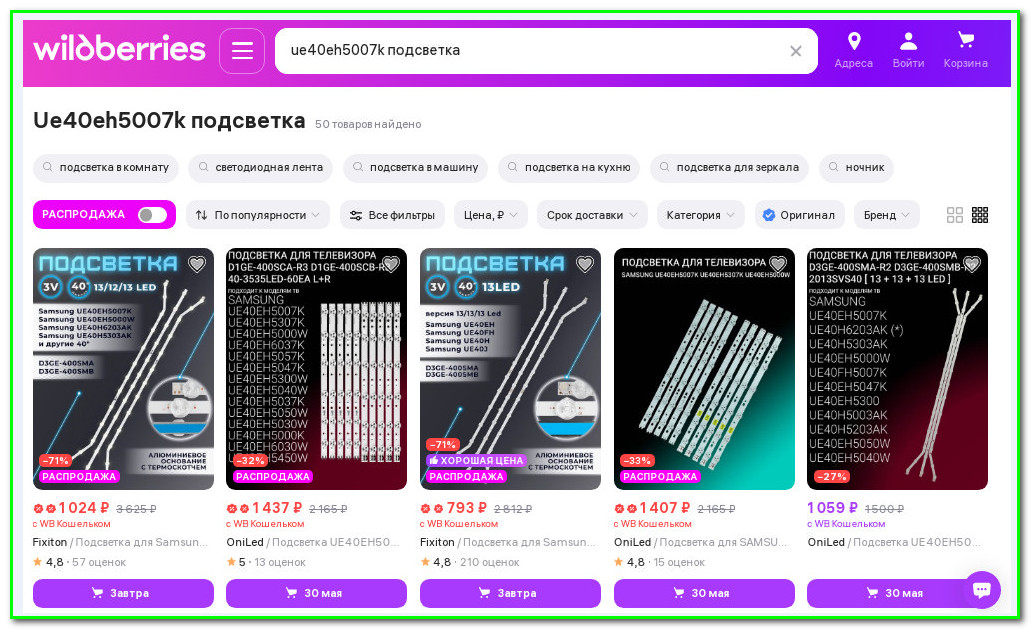

Кстати, насчет применяемых светодиодов- я заранее предполагал что в этой модели скорее всего пять сдвоенных планок и общее количество светодиодов будет не менее 60-70. Была мысль купить новые и не мучаться с перепаиванием. Однако маркетплейс выдал следующее:

Капец… Какие-же там на самом деле? А если-бы я на дом к клиенту отправился и какие я должен заранее купить?

Ну да ладно- в любом случае вскрывать телек надо, приступаем… 🙂

Состав телевизора SAMSUNG UE40EH5007K

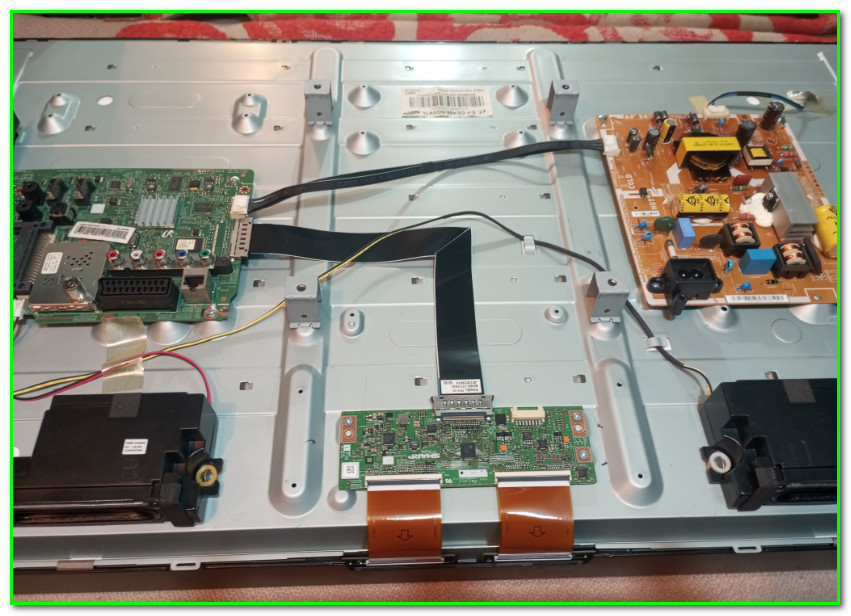

Внутри мы имеем вот что:

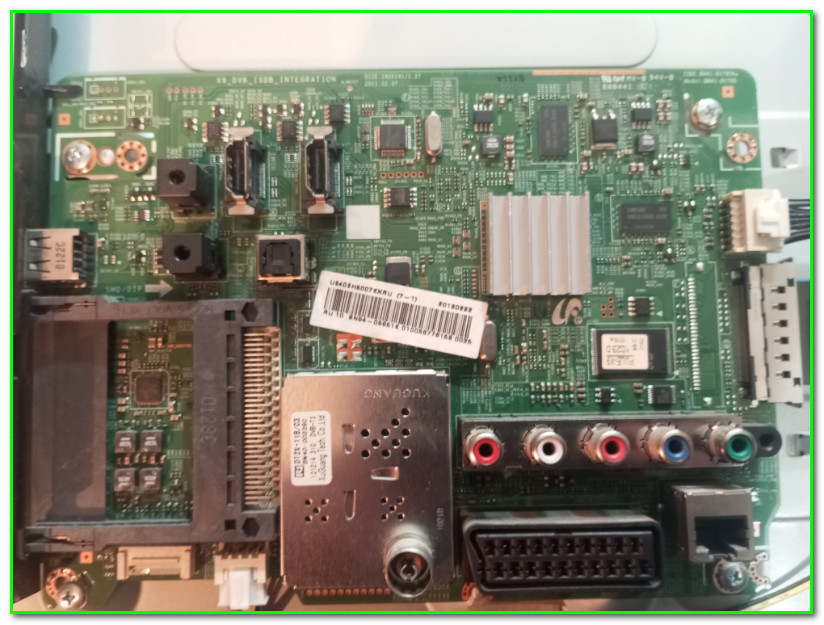

майн у нас вот такой:

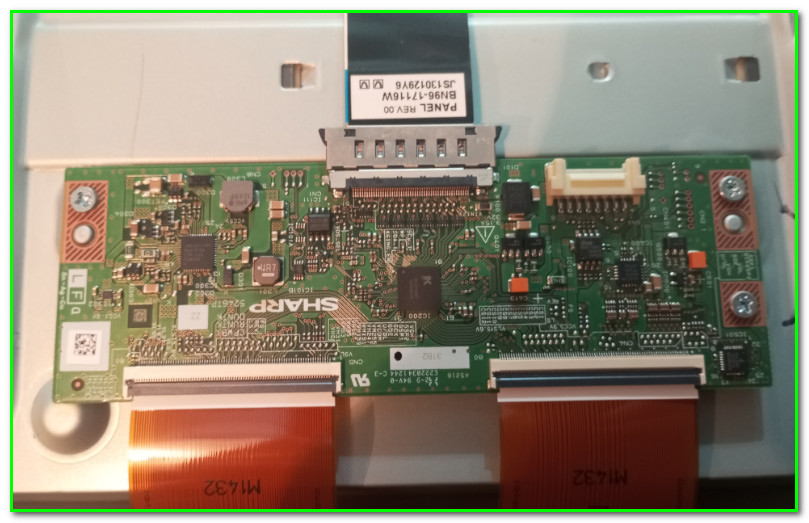

Вот это Тикон

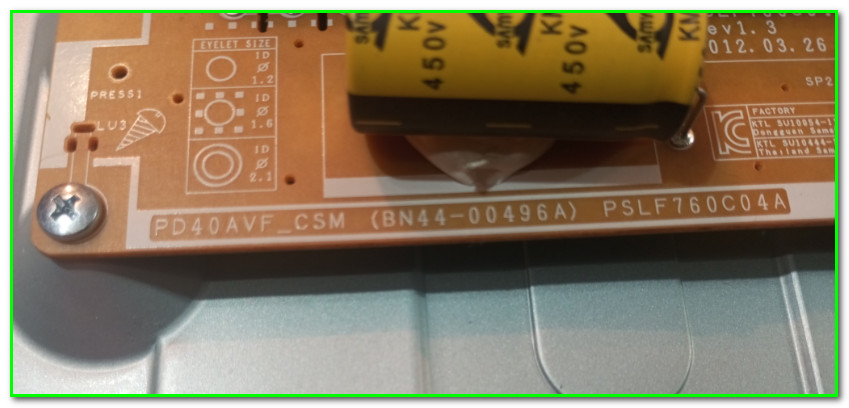

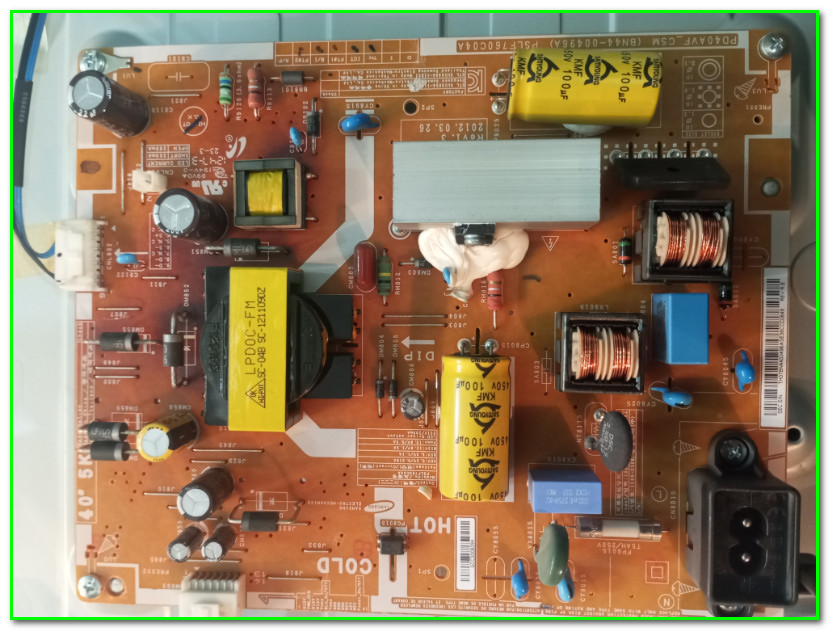

Блок питания называется BN44-00496A

Еслив-чё, то у нас в загашнике и схемка на него имеется

Порядок разборки телевизора SAMSUNG UE40EH5007K

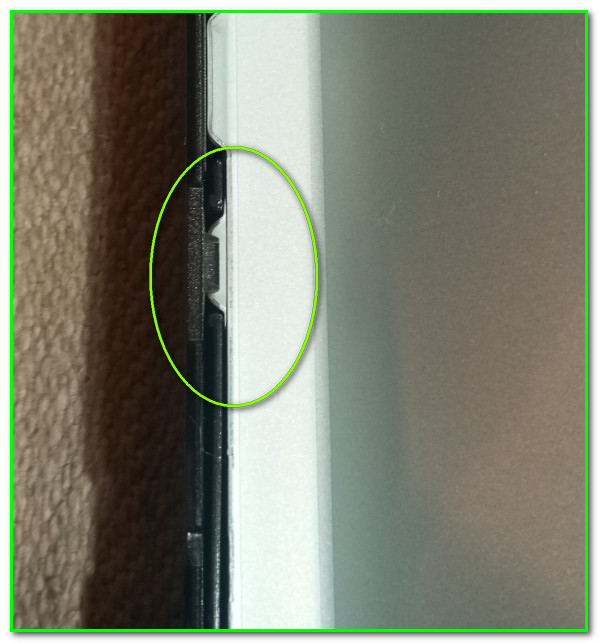

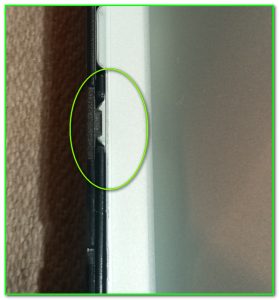

Здесь никаких сложностей- передняя рамка вкруговую вся на защелках

Платы матрицы тоже не приклеенные- просто их необходимо вынуть из посадочных мест

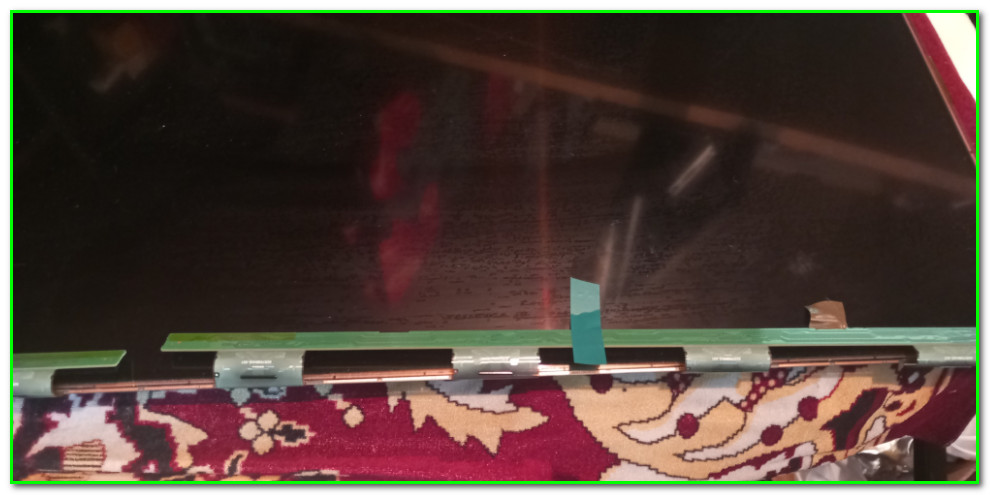

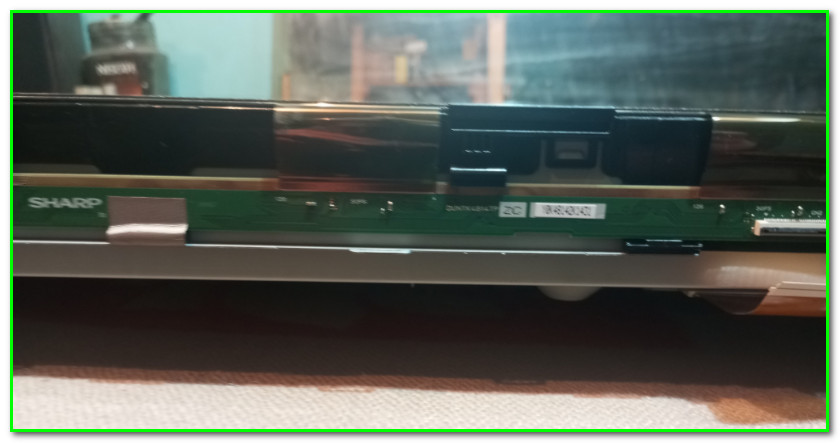

Прежде чем снимать матрицу не забываем зафиксировать платы в верхнем положении. Кусок обычной изоленты для этой цели прекрасно подойдет

Ну вот, наконец-то мы сейчас узнаем какие-же там светодиодики… 🙂

Какие светодиоды в телевизоре SAMSUNG UE40EH5007K

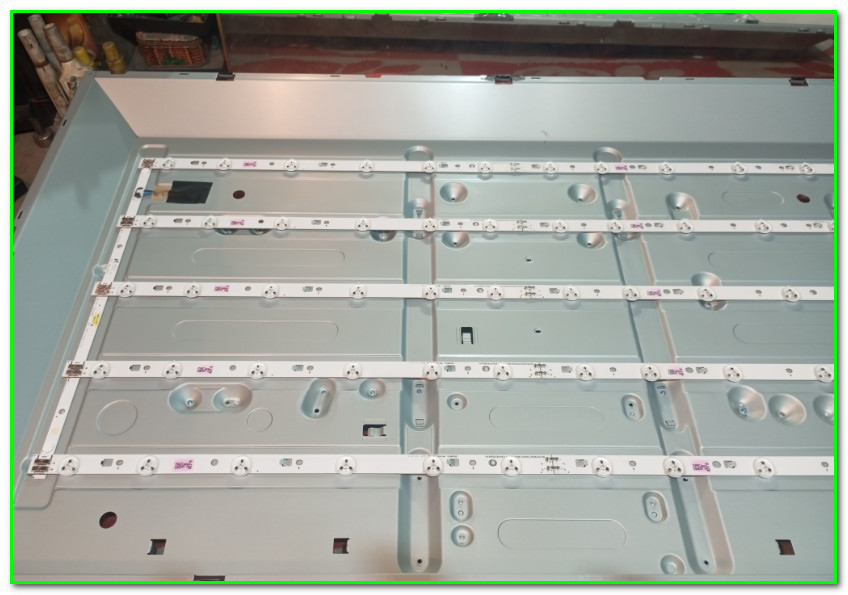

А внутри у нас оказалось вот что:

Как и предполагал заранее- пять сдвоенных планок.

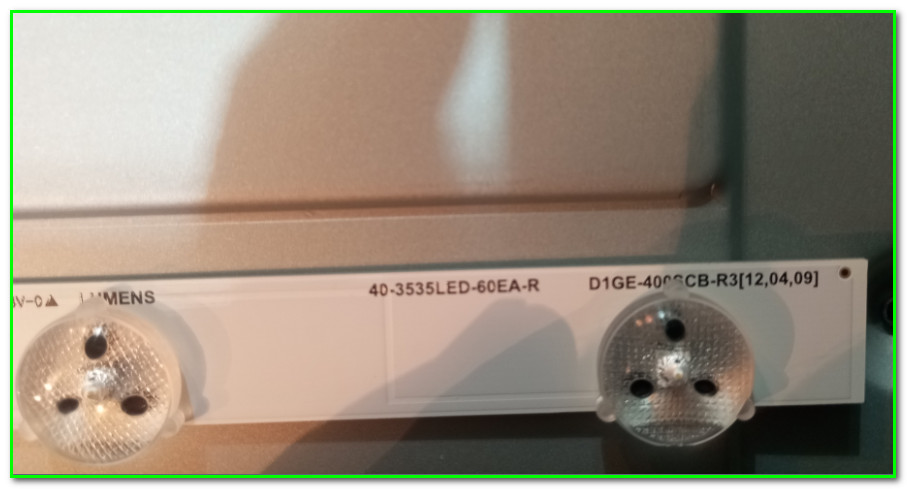

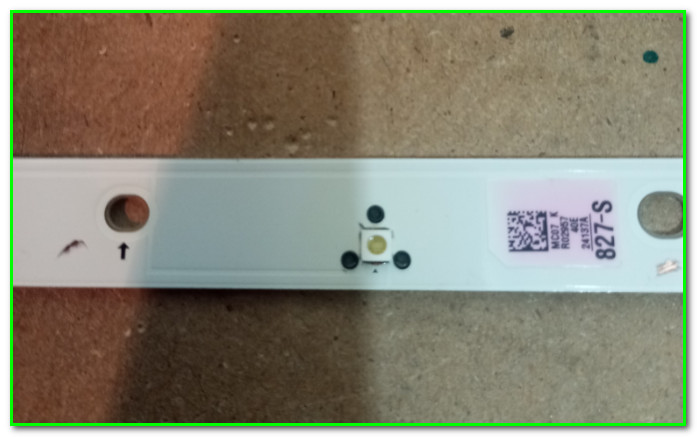

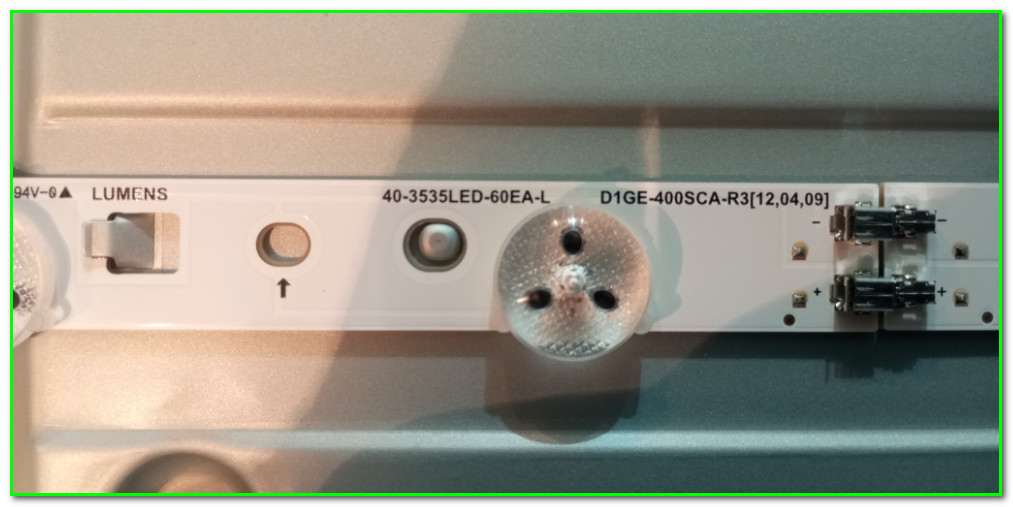

А вот и маркировки:

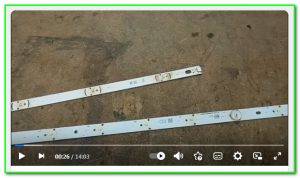

Ну конечно-же мы заказывать их не будем- это ждать придется примерно с неделю, и что все это время телек разобранный валяться будет? Или закрыть и потом опять заново разбирать что-ли? Нет конечно- гораздо проще перепаять, тем более что это не так уж и трудно. Сейчас я Вам ВИДОС покажу и Вы сами поймете что это под силу даже новичку:

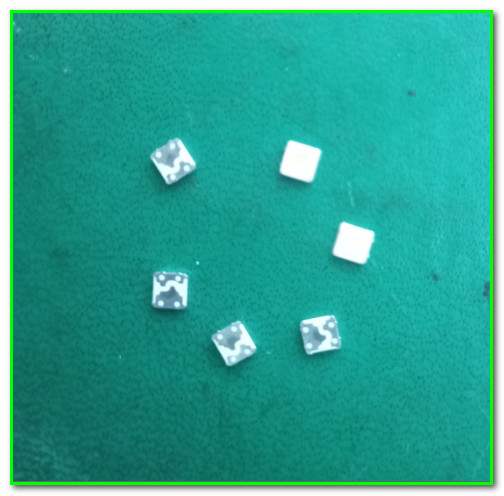

Кстати в процессе перепайки обнаружилась одна странность- мы как-то привыкли что в Самцах светодиоды с хитрыми контактами всегда применяются, ну типа таких:

И с виду они выглядели примерно также:

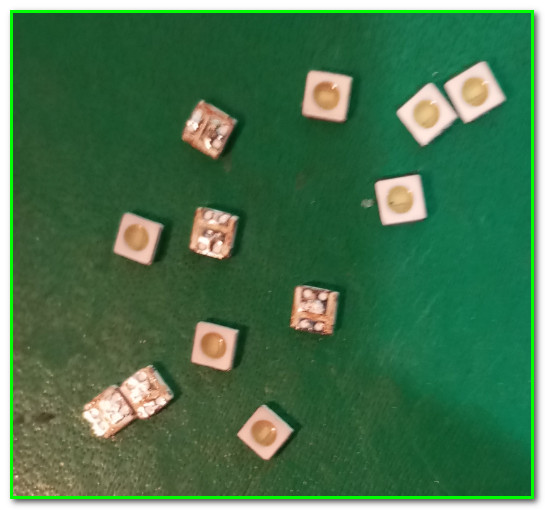

Но когда я их отпаял, контакты оказались вполне обычные

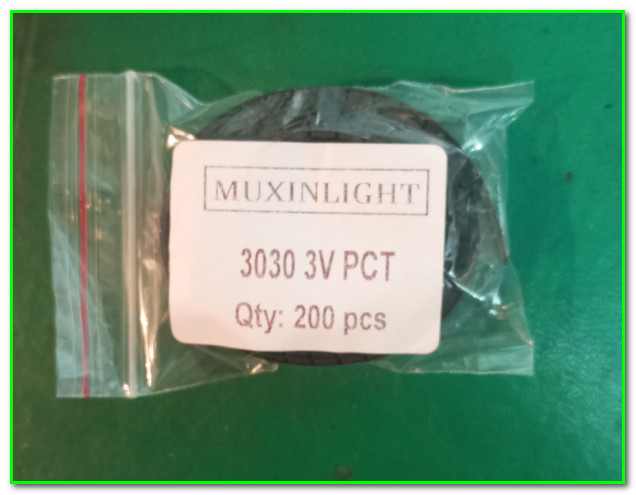

Ну замечательно- значит поставим вот такие:

Могу даже ссылочку дать где я их приобретаю, так как на отечественных маркетплейсах Вы их не найдете. Ну конечно-же это АЛИ. Когда будем выбирать, то необходимо обратить внимание на параметры. В данном случае это типоразмер 3030, 3-х Вольтовые, контакты PCT. Хотя.. В принципе для этой модели можно и EMC контактики применить.

Ну а после того как светодиодики перепаяли, то желательно еще и ток подсветки малость уменьшить.

Как уменьшить ток подсветки в телевизоре SAMSUNG UE40EH5007K

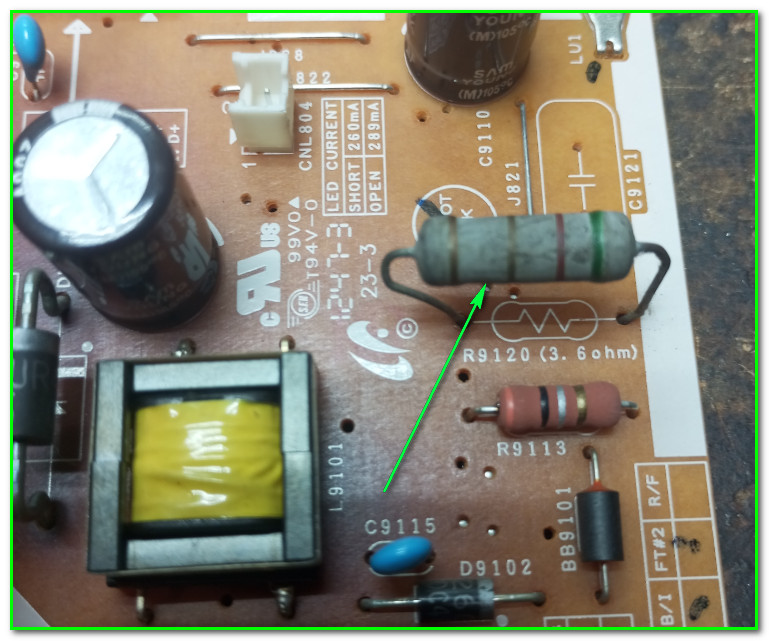

За ток подсветки здесь отвечает достаточно мощный резистор R9120. Производитель обычно устанавливает его номиналом 2W, 3R6. Это даже на самой плате подписано. Его необходимо увеличить. Я чаще всего ставлю резик номиналом 2W, 5R1

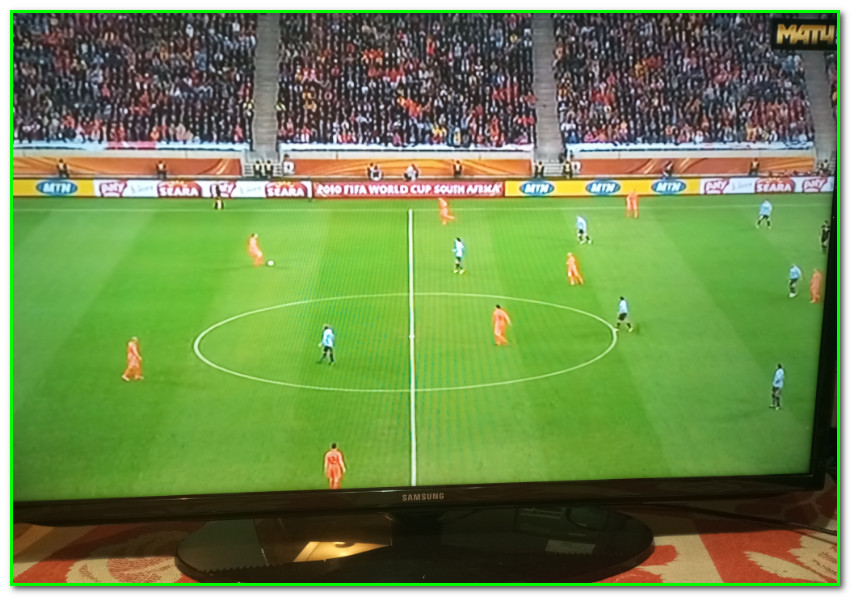

Ну на этом, вроде-бы, можно и закончить… Телек заработал, небольшой электропрогон и можно выдавать клиенту

Друзья, если есть вопросы или просто желание пообщаться, то у нашего сайта имеются каналы в СОЦИАЛЬНЫХ СЕТЯХ. Заходите, подписывайтесь 🙂

Всем пока, удачи в ремонтах!! 😎
