Doffler 22CF14T2 с прогревом пропадает сигнал

Привет друзья 😎

Сегодня у нас немного необычный ремонт. Точнее сказать ремонт оказался чрезвычайно простым, вот только первоначальные симптомы были какие-то странные.

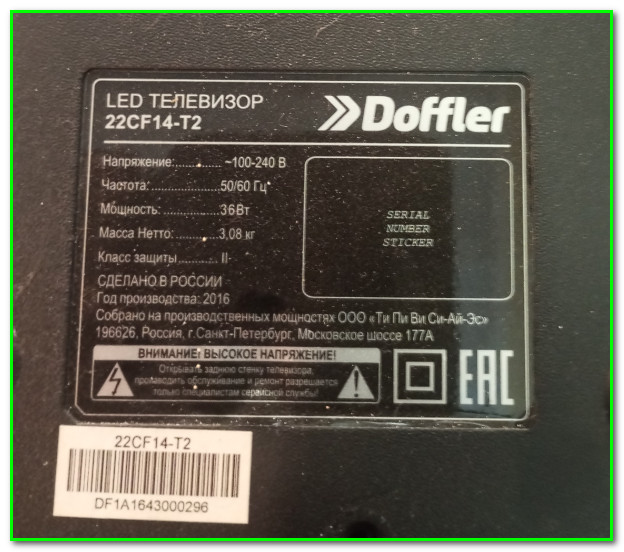

Итак, поступил в ремонт телек Doffler 22CF14T2. Малюсенький такой кухонно- настенный вариант

Ремонт производился в присутствии хозяина и поэтому, к сожалению, много фоток я Вам не обещаю.

А первоначальные симптомы были такие: включается, показывает вполне нормально. Минут через 10-15 в динамиках появляется небольшой треск и картинка начинает подвисать. Звук при этом нормальный. Еще минут пять- картинка окончательно рассыпается на квадратики, виснет, но звк остаётся нормальный.

И в этот момент мне хозяин телека говорит: » а ты сейчас попробуй ему легонько по башке стукнуть!»
Сказано- сделано!!! Легкий удар ладонью и картинка восстановилась!!!

М…да… Что это? Непропай в тюнере? Ладно, вскрываем бедолагу…

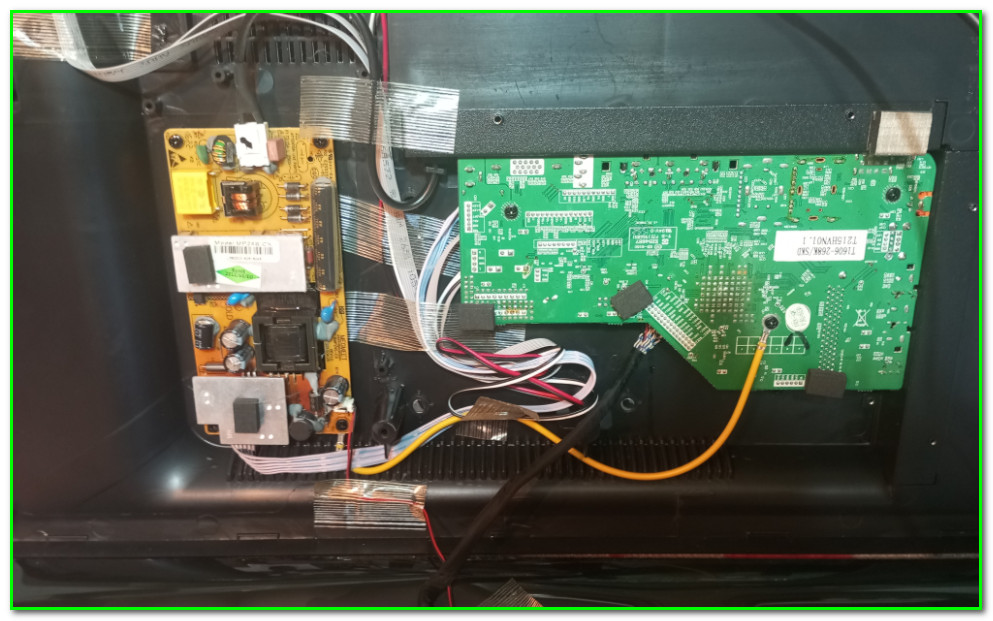

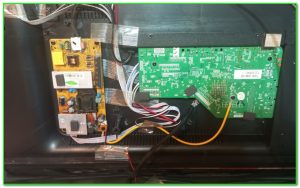

Итак- вот что мы имеем:

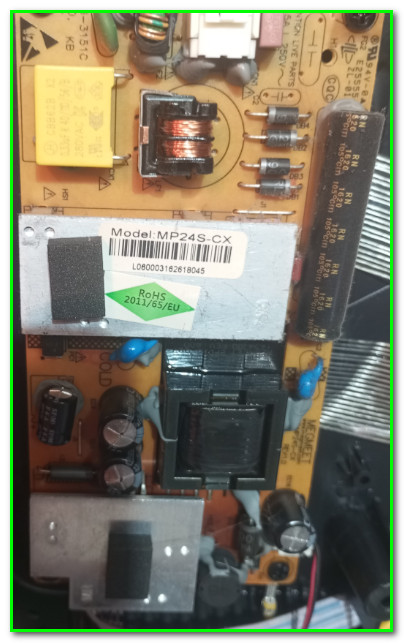

Блок питания- вроде-бы носит фамилию MP24S-CX

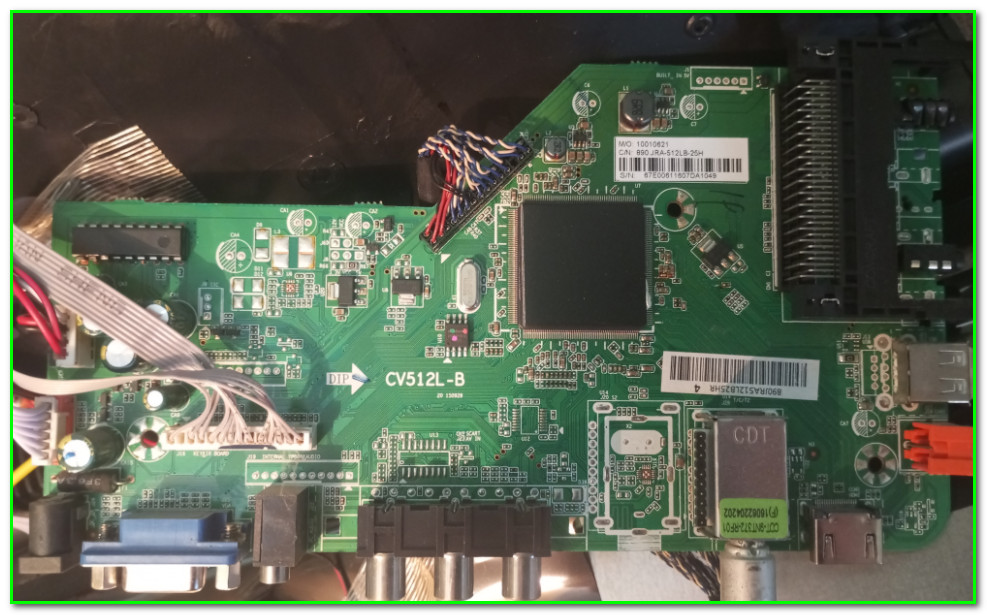

Майн-плата называется CV512L-B

Так, что у нас еще имеется на эту модельку…
Есть схема и мануал майна CV512L-B, а также прошивка именно на эту модель. Ладно, это уже радует!

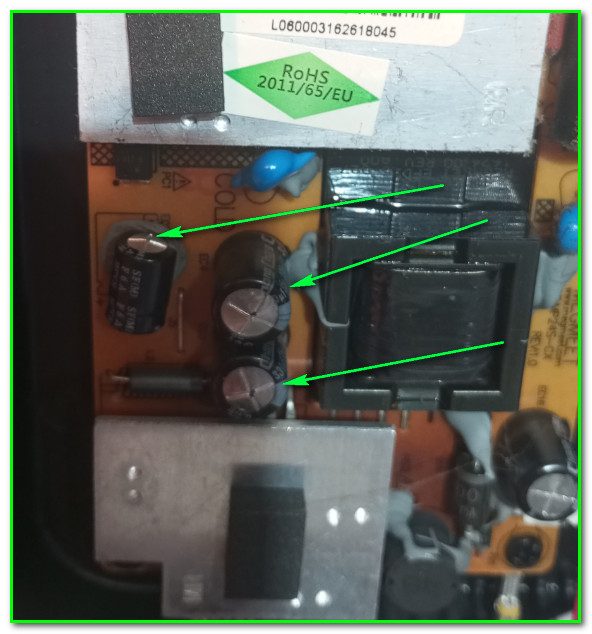

Но для начала предварительный визуальный осмотр и мы сразу-же обнаруживаем вот такую красотищу:

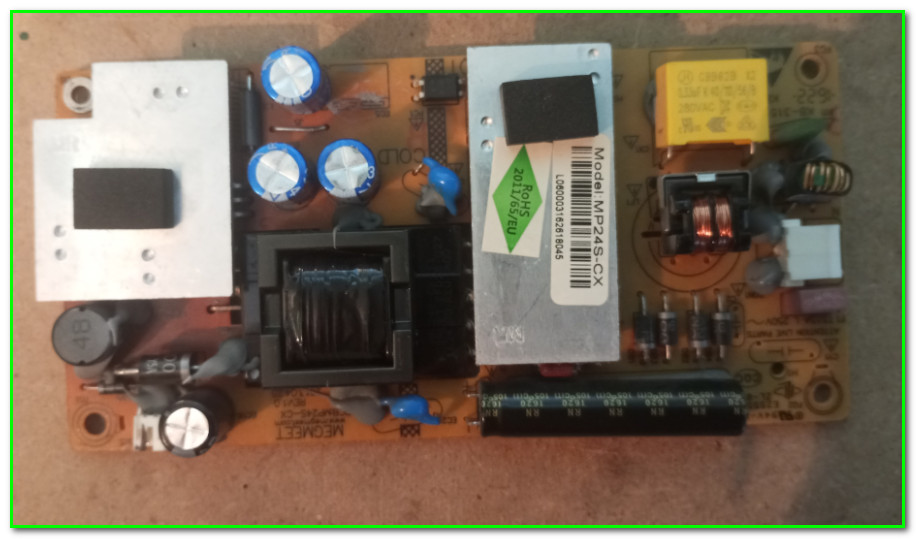

Две емкости номиналом 330мкФ\35V и одна номиналом 220мкФ\25V. Все три были заменены на 470 мкФ\35V

С обратной стороны тоже все оставляло желать лучшего.. Обнаружились кольцевые трещины на ТПИ и на всех выпрямительных диодах.

Вот здесь, к сожалению, фотографии сделать не получилось…

После этого телевизор был отправлен на электропрогон и более полутора часов проработал вполне прекрасно.

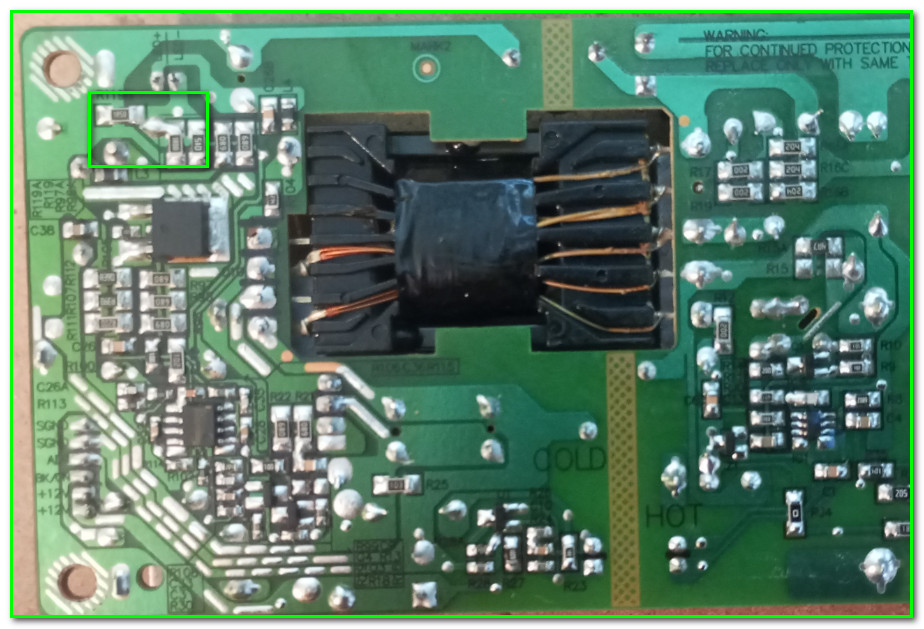

В принципе можно было еще и ток подсветки немного уменьшить- здесь это достаточно элементарно- наш любимый токовый датчик из трех резисторов

Фотка немного размазанная получилась, поэтому докладываю- пара резиком номиналом 1R5 и еще один номиналом 51R. Зачем там 51R как-то не совсем понятно, видимо для точности.

И вот здесь у меня нарисовался огромнейший вопрос к окружающим: а что это вообще было?
Плохие контакты в БП? А почему тогда пропадал именно эфирный прием на DVB?
«Беременные» емкости и, как следствие, «кривое» питание вызвало перегрев в «мозгах»?

Друзья, эта-же статья была также опубликована и на нашем Дзен-канале, так что если есть какие-то мысли- заходите, присоединяйтесь к обсуждению!»

Удачи в ремонтах!! 😎
