Ремонт подсветки на безрамочном телевизоре
Привет друзья!!

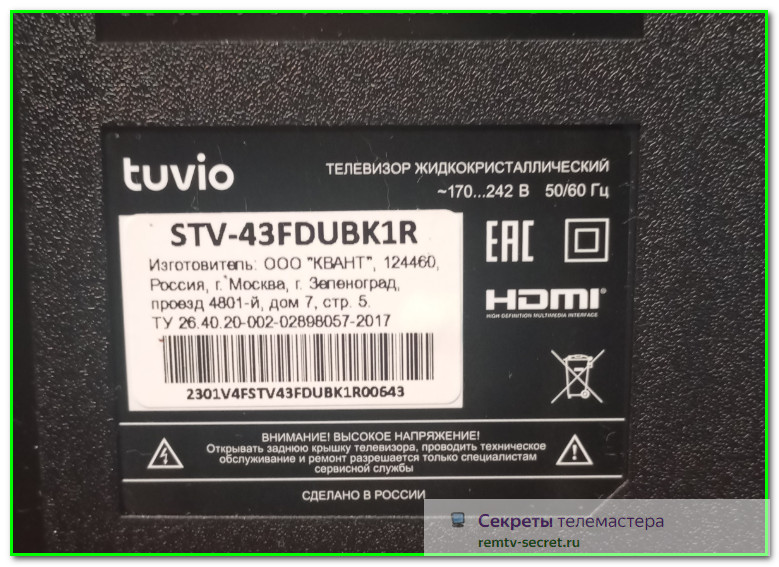

Сегодня у нас в ремонте будет безрамочное чудо под названием Tuvio STV-43FDUBK1R

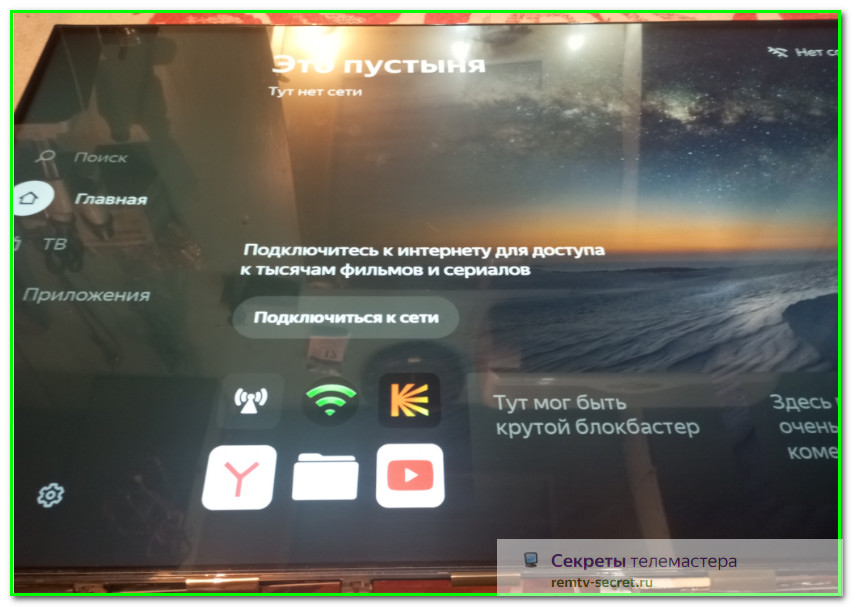

Неисправность- ну конечно-же подсветка!!! При включении видно что там на экране что-то маячит, но ОООЧень темно…
Ну да ладно, вскрываем…

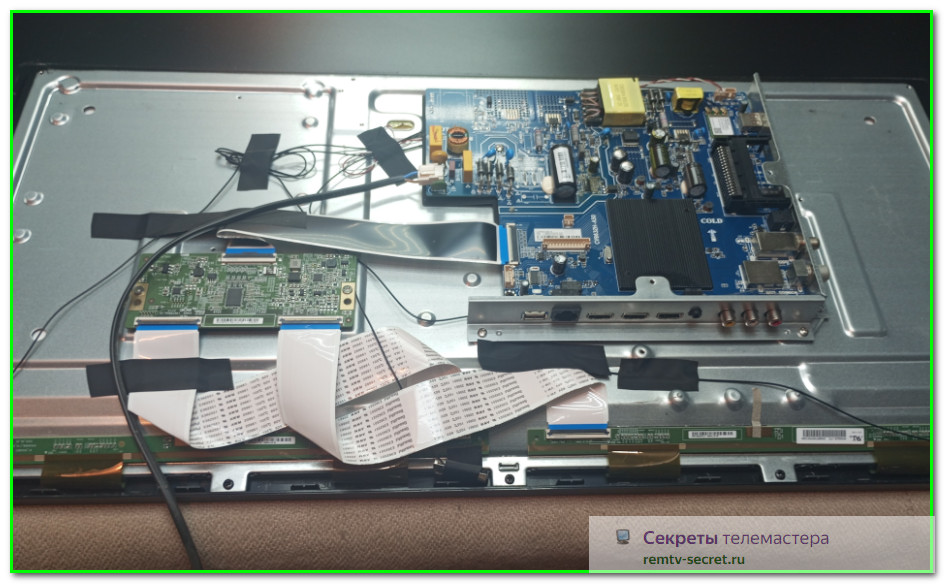

Вот что у нас там внутрях находится:
Немного отвлекусь… Ну так, просто мысли вслух…
Мне как-то совсем недавно, буквально может с неделю, попалась в ленте Дзена заметка «обанкротился единственный производитель Российских телевизоров», и речь там шла о ООО «Квант». Пардон- а чего тут Российского? Наверное железо из которого корыто выгибали и винтики… Хотя и это не факт!…
Ну да ладно, продолжаем…

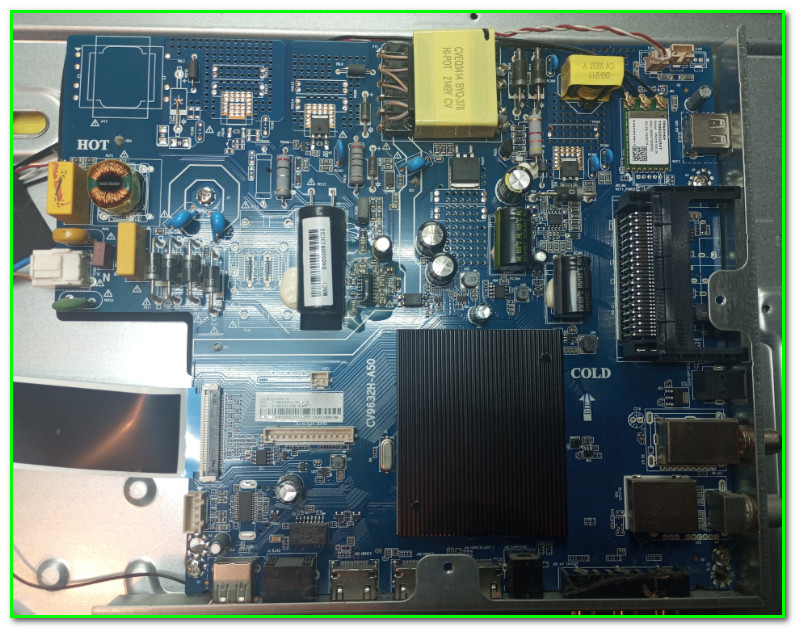

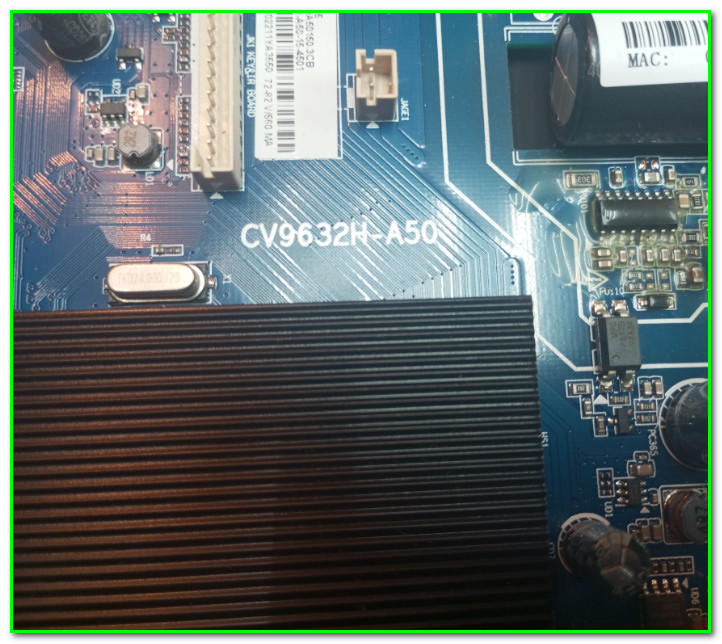

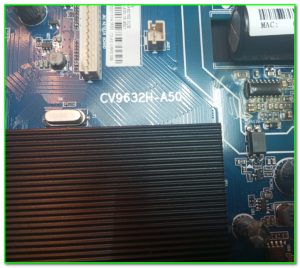

Майн называется CV9632H-A50

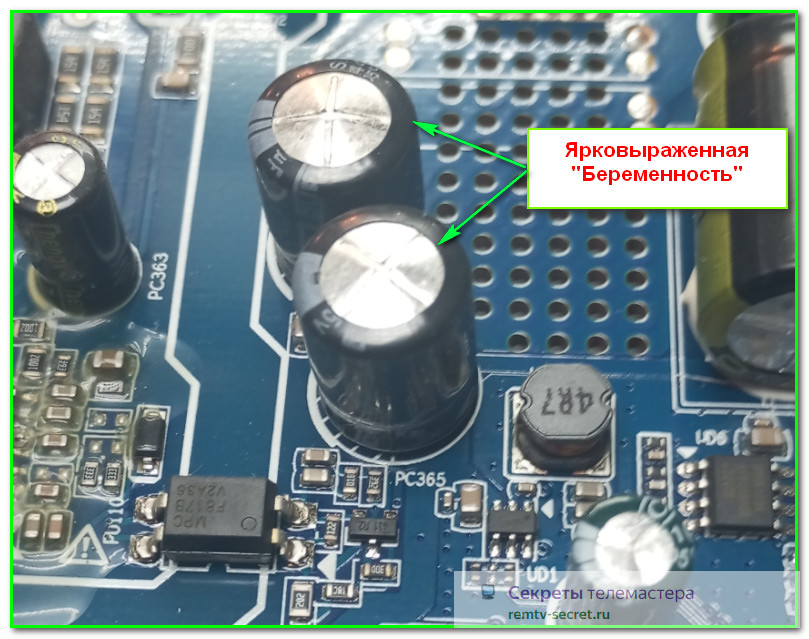

И тут у нас сразу-же обнаружилась проблемка- парочка «беременных» кондеров номиналом 470mkF/25V
Конечно-же мы их сразу меняем, но радоваться рано так как это выход питания +12V и к подсветке он отношения не имеет.

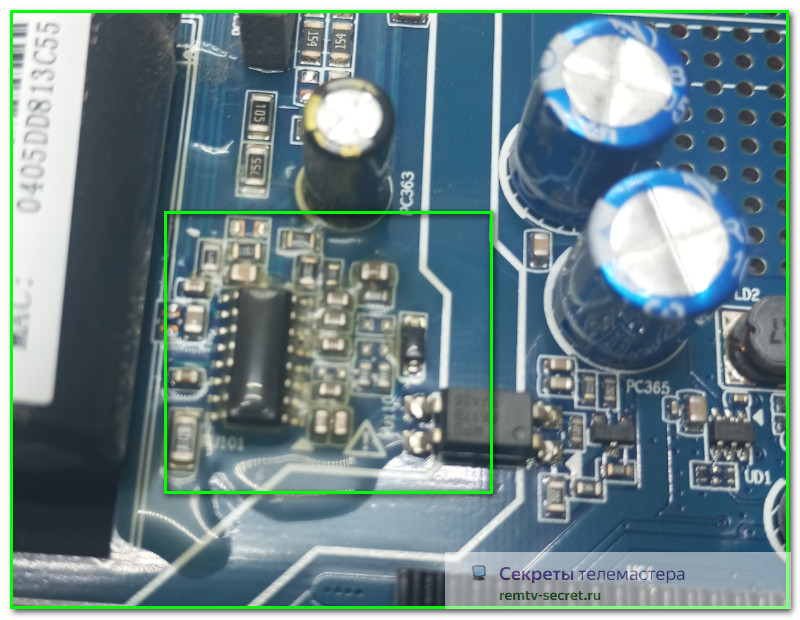

Кстати- обратил внимание на еще один прикол- ШИМка в питателе какой-то дрянью залита
И название не читается и как её менять в случае чего?…
Ну да ладно, поехали дальше…
Проверяем работает-ли у нас LED-драйвер. Подключаемся мультиком на разъем подсветки

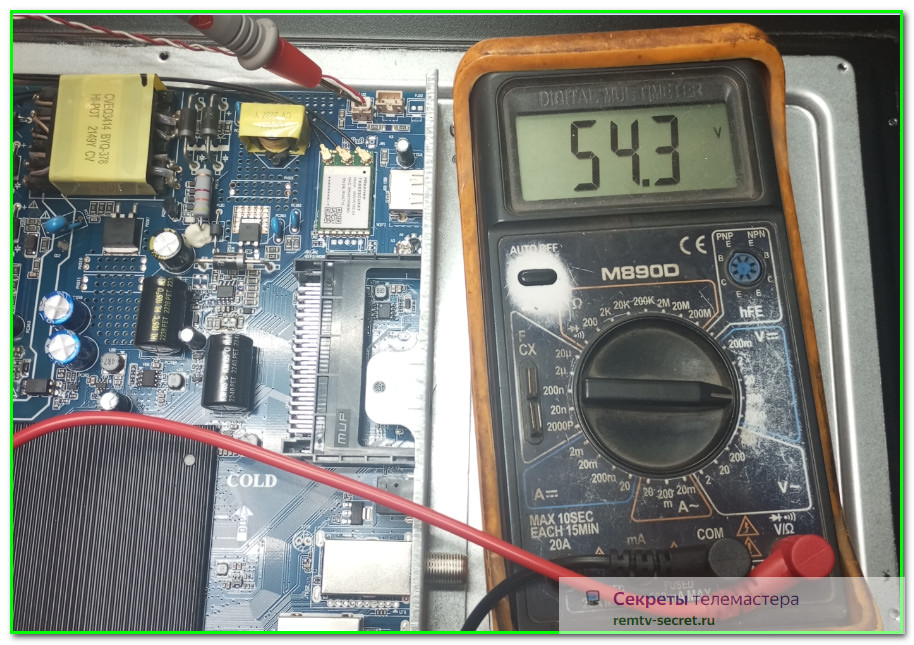

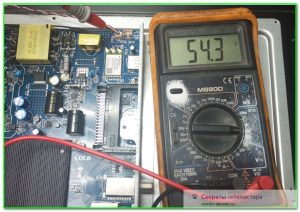

В дежурке прибор показал +54.3V. При включении напруга прыгнула где-то до +130V, затем начала плавно падать. Сфоткать, конечно, не получилось- что-то как-то неудобно одновременно телек включать, щуп прибора удерживать и при этом еще и фотать… 🙂
Короче говоря стекло все-же снимать придется, так что запасайтесь поп-корном, фоток будем много…
А прежде чем разбирать, я так думаю давайте мы заранее ток подсветки уменьшим чтобы потом уже не возвращаться к этому вопросу. Выглядит это все достаточно просто- как всегда надо с токовым датчиком поиграться. Находится он вот здесь:

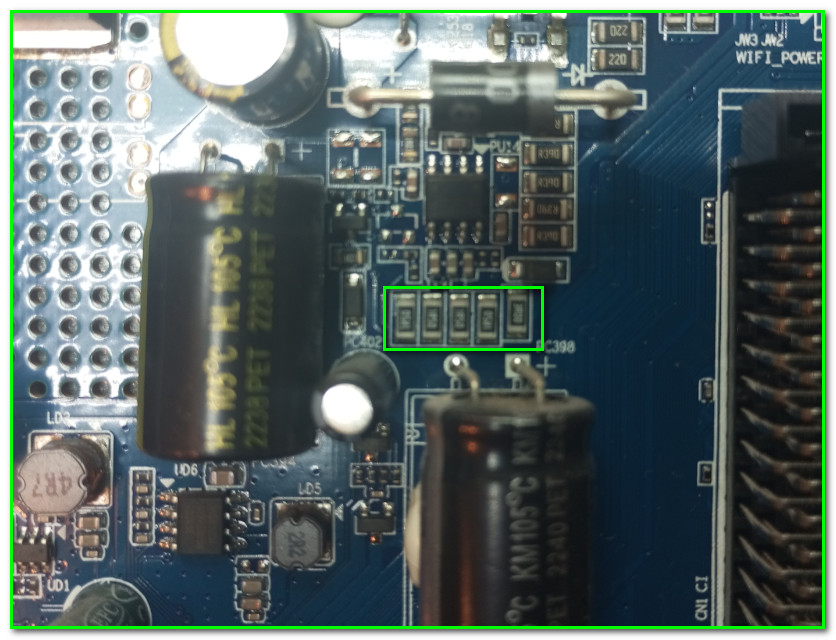

К сожалению на фотке небольшая размазня получилась, поэтому на словах: установлены 4 резика номиналом 1R5 и еще один (на фотке крайний справа) номиналом 3R0. Сразу выкинул пару штук 1R5, думаю этого будет достаточно.
Ладно, погнали дальше…

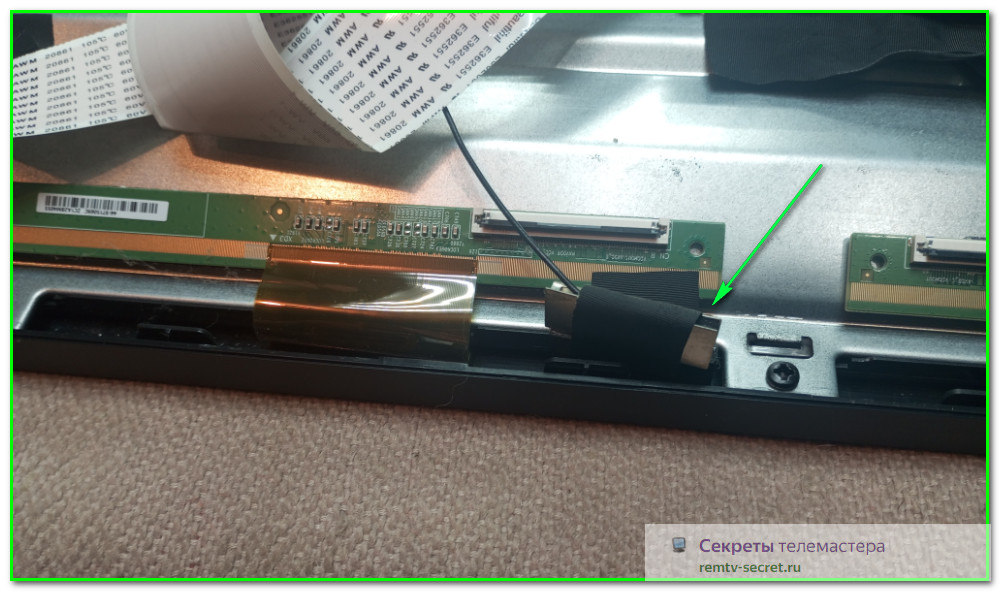

В нижней части у нас приклеены ВИФИ антенки в количестве 3-х штук.

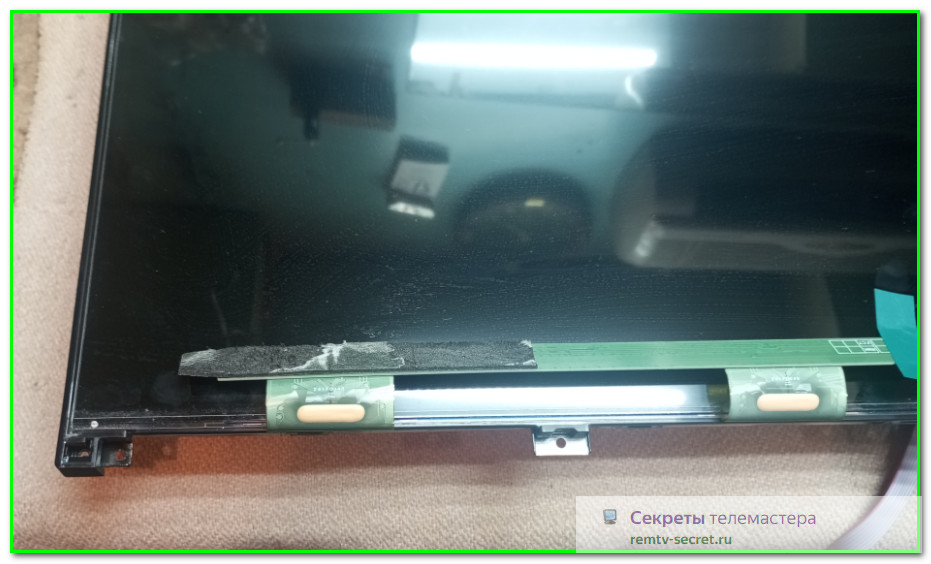

Думаю отклеить их, но потом сообразил что их, ведь, потом обратно лепить надо будет, так что отклеил только скотч тряпочный так как он залез на матричные платы, да еще провода отцепил от WiFi приемника.
Платы матрицы, конечно-же, тоже приклеенные оказались. Глупо-было бы на клеенном телеке ожидать чего-то другого 🙂

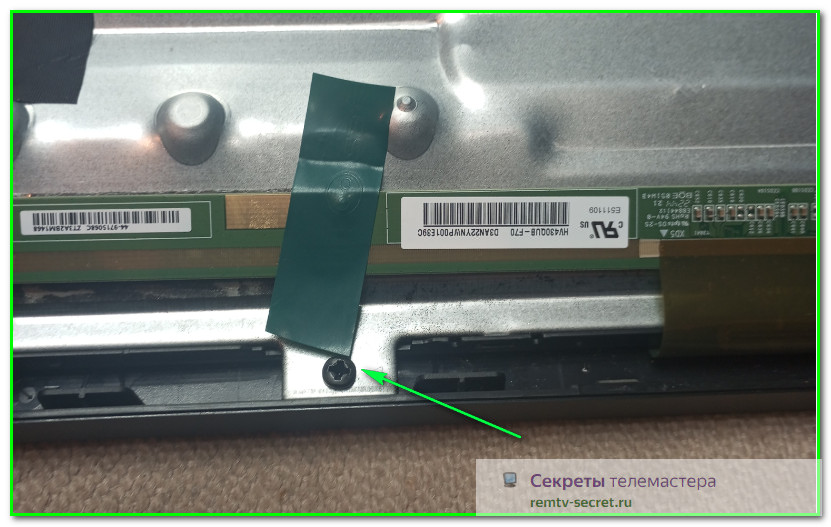

Далее- у нас в нижней части имеются несколько саморезиков, выкручиваем их

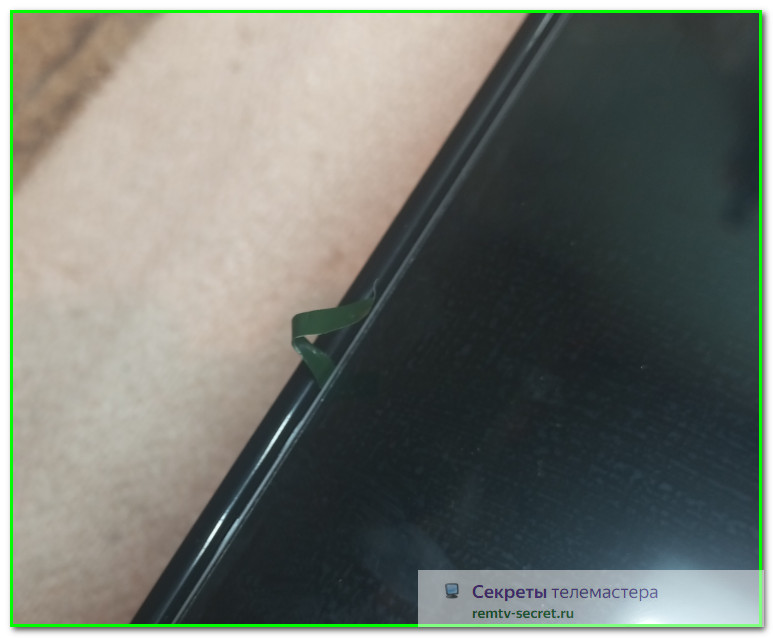

Нижняя рамочка снимается легко- на ней кроме саморезов всего-лишь парочка небольших защелок по краям.
Шаг следующий- переворачиваем телек мордой вверх и фиксируем платы
Ну что-же, начинаем процесс демонтажа стекла…
Еще немного отвлекусь…
Сфера услуг это такое занятие, блин… Угодить всем и каждому просто не возможно. Как ты не старайся все равно найдутся недовольные. Здесь-же случай вообще особый- не дай Бог стекло повредить в процессе демонтажа. Здесь в обязательном порядке что лучше перестраховаться- клиента предупредить о возможных последствиях, а еще лучше предложить подписать что-то вроде «отказа от ответственности». Я тут накидал небольшой шаблон, находится он на ЭТОЙ СТРАНИЦЕ, можете ознакомиться как нибудь на досуге.
Продолжаем разговор… 🙂
Берем тонкую пластиковую пластинку. Можно «полторашку» на ленты порезать, а лично я для этой цели использую другой способ. Наверное все в курсе что на большинстве майнов источник питания снизу закрыт пластиком- так вот у меня этого пластика скопилось огромнейшее количество с донорских плат. Просто нарезал их на небольшие прямоугольнички и с успехом ими пользуюсь. По жесткости самое то- и матрицы снимать и платы матричные отклеивать.

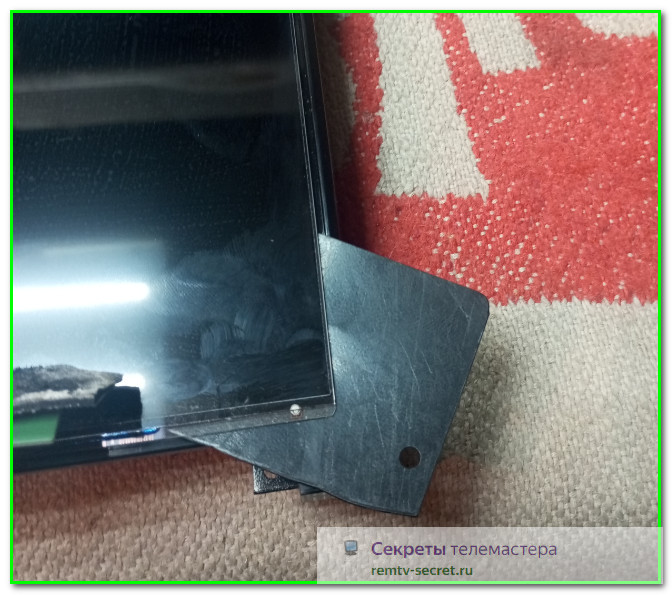

Ну так вот- вставляем кусочек пластика между матрасом и рамкой. Начинаем снизу:
В нижней части матрас не приклеен. Ну хоть на том спасибо…

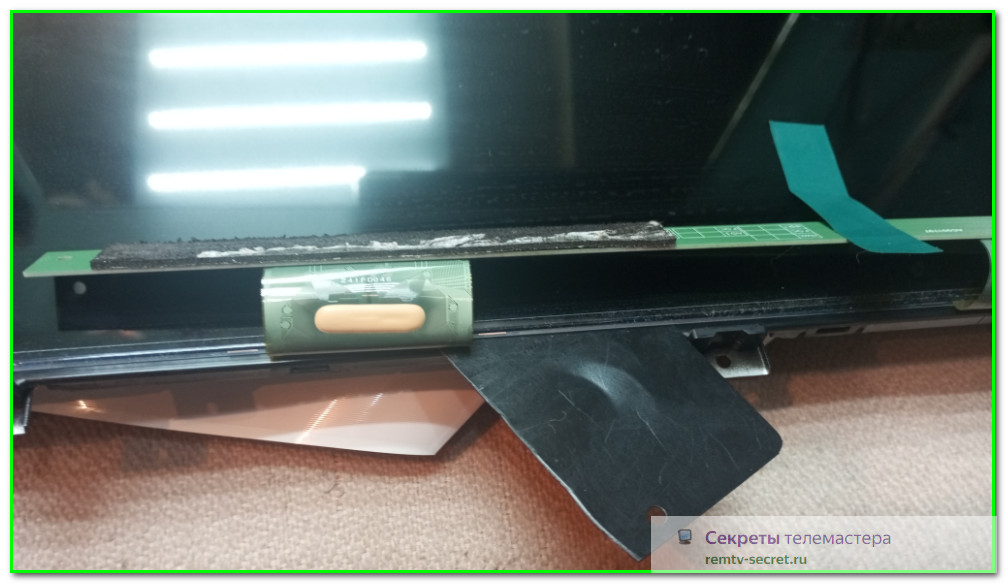

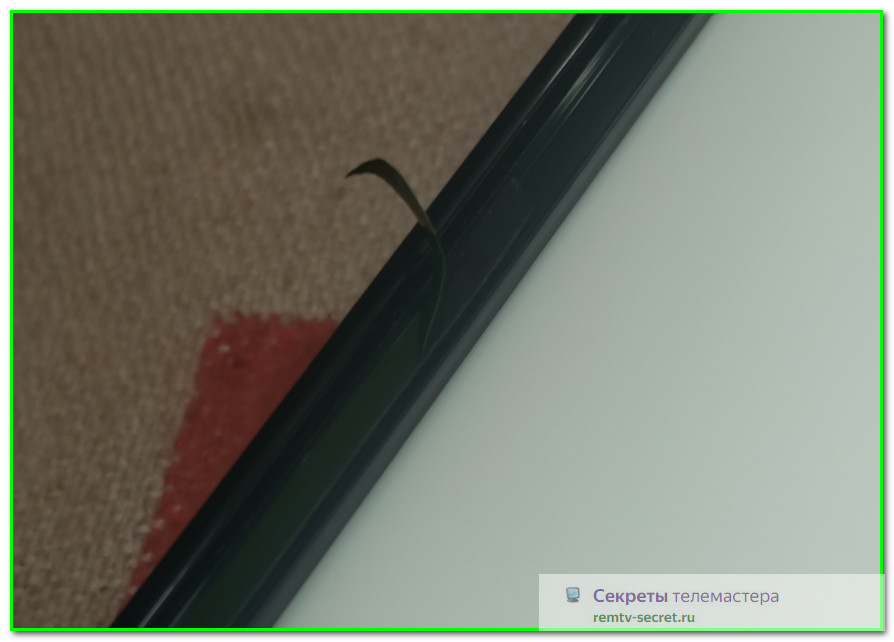

Плавненько заводим пластик под угол и аккуратно, без фанатизма, начинаем срезать скотч по периметру
Я обычно на срезанных участках еще кусочки пластика подкладываю (и особенно по углам) чтобы перекоса матрицы не получилось, вот только фотки куда-то подевались. Наверное удалил случайно когда их на комп переносил…

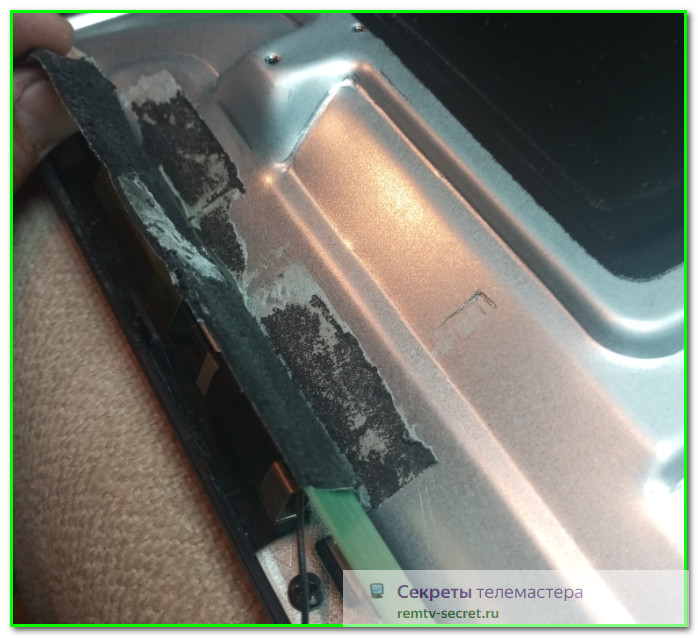

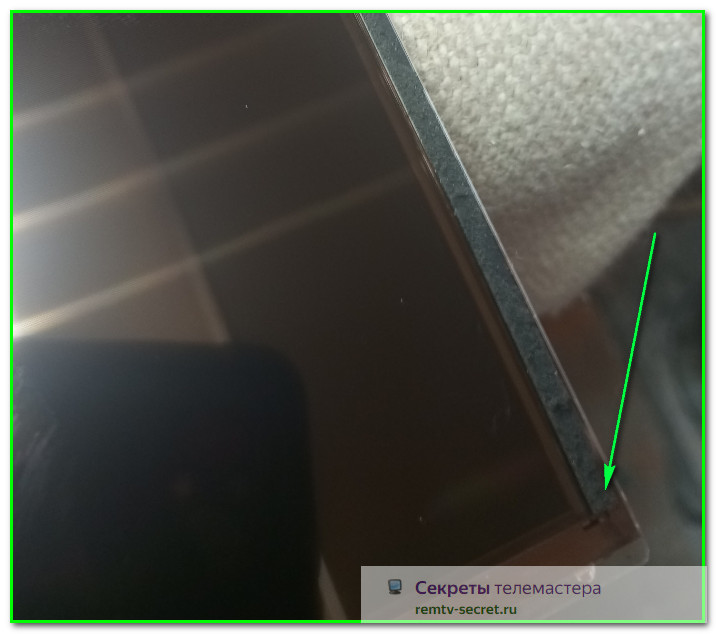

Когда мы матрас таким образом снимем- еще один важный момент- в обязательном порядке удаляем остатки скотча

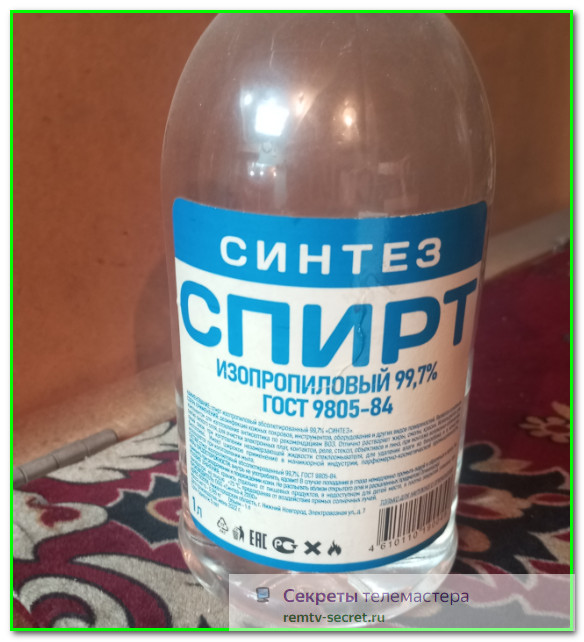

Причем также и с рамки его надо удалить. Это нужно для того чтобы мы потом новый скотчи нормально приклеить должны когда телек собирать будем. Если будет плохо отклеиваться- то можно использовать волшебную жидкость
Ну что-же- вот мы и до планок добрались. Здесь мы наблюдаем вот такую картину:

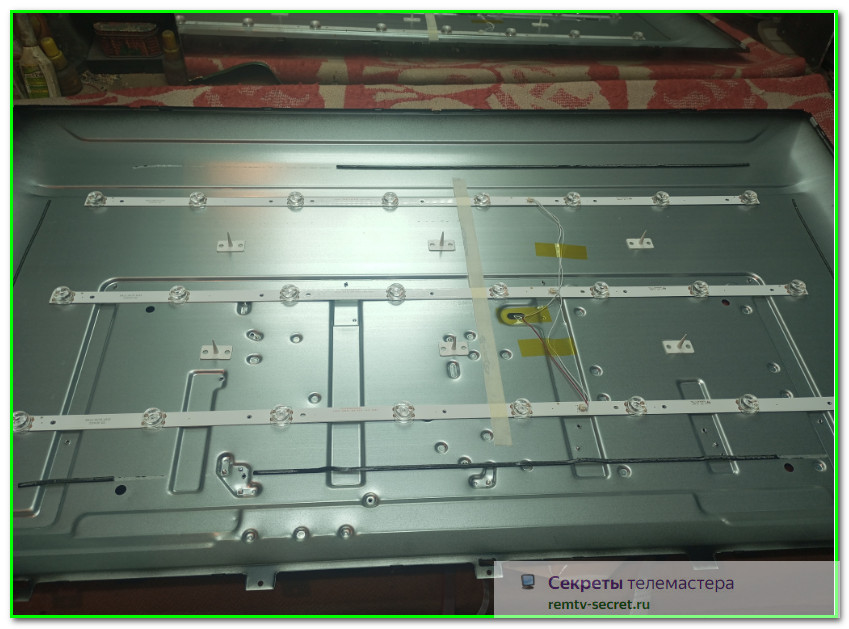

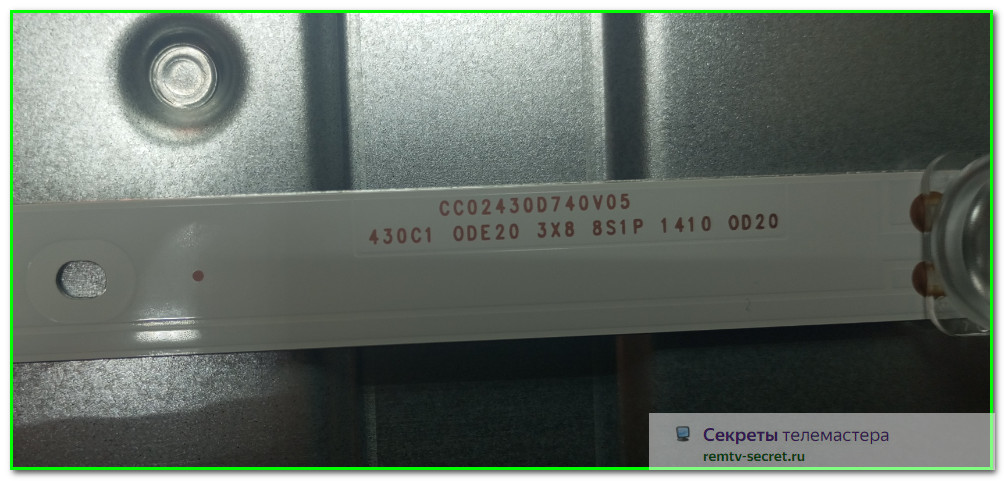

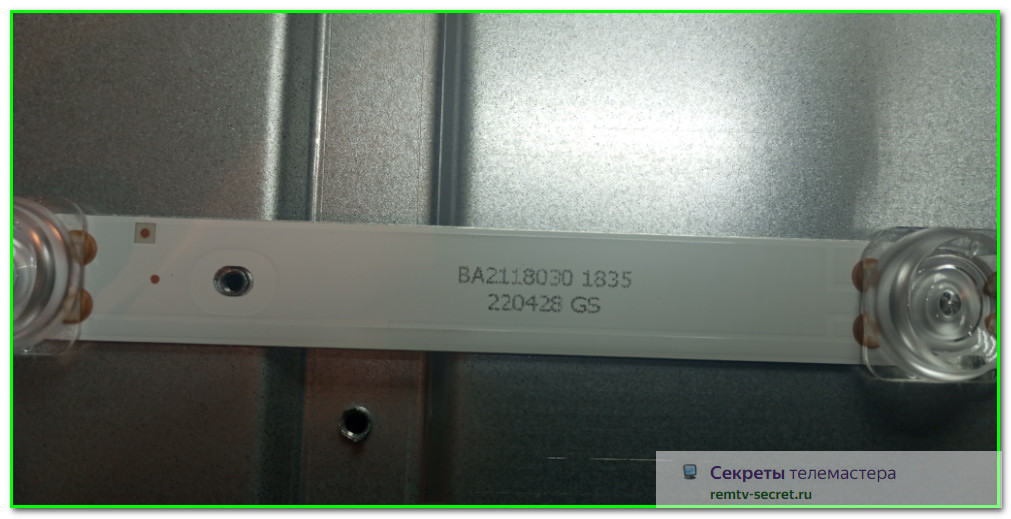

Три алюминиевые пластинки по 8 светиков на каждой. Вот такие маркировочки на них имеются:

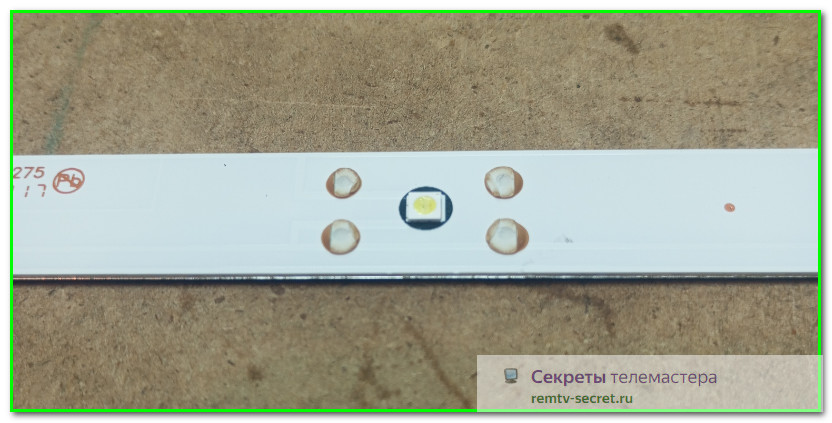

Светодиоды 3-х Вольтовые, выглядят вот так:

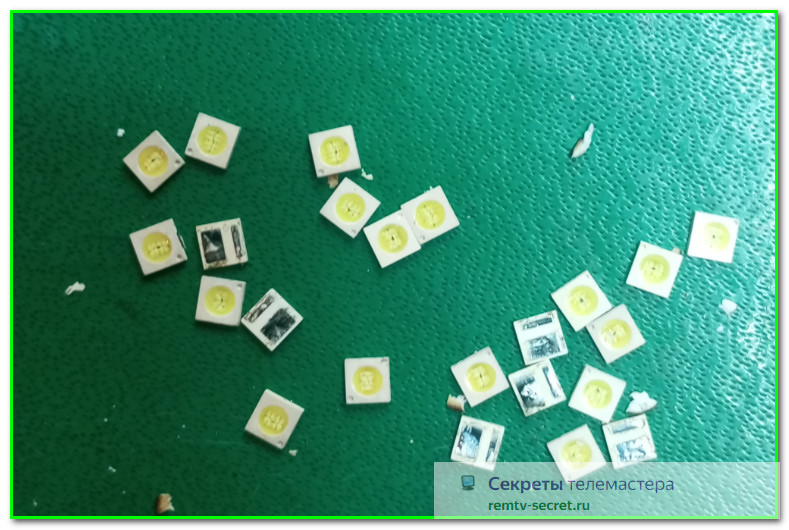

Ну что, опять дилемма… Искать на маркет-плейсах такие планки совершенно не вариант- все это дело затянется минимум на неделю, и что с телеком все это время делать? Не будет-же он разобранный валяться? Значит будем перепаивать, тем более что это вовсе не сложно. Светодиоды здесь оказались вот такие:

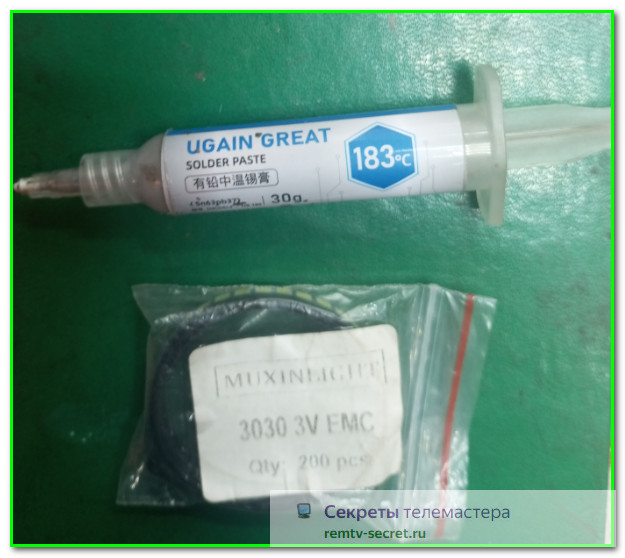

Типоразмер 3030, 3-х Вольтовые, контакты EMC, широкая катодная площадка. Все это у меня в наличии имеется
Сам процесс пайки никакой сложности не представляет. Сейчас я Вам видосик покажу и Вы поймете что это под силу даже новичку после небольшой тренировки:

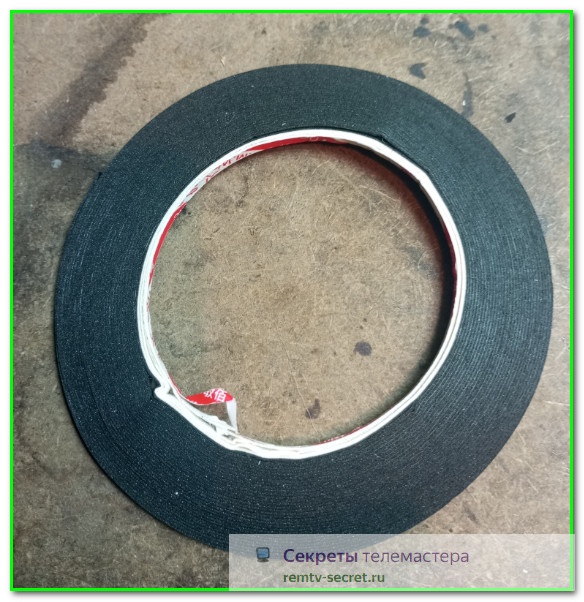

Ну ладно, с планками разобрались. Теперь вопрос- как обратно матрас присобачить? А для этого у нас используется специальный двусторонний скотч с вспененной прокладкой внутри. Вот ак он выглядит:

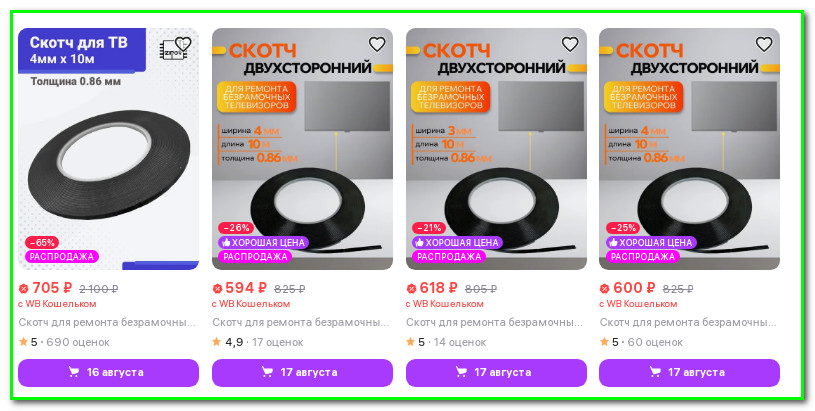

Ширина 4 мм, можно найти на маркетплейсах
Правда заметил интересную особенность- результаты поиска в том-же WB могут отличаться. С компа ищешь- одна цена, с телефона уже другая.
Ну так вот: сначала приклеиваем скотч на саму рамку. Верхушку обязательно всю, а боковушки,в принципе, можно и не полностью. Обычно достаточно пары полосок сантиметров по 30-40 и этого будет достаточно. Таким образом мы перестраховываемся на случай вдруг потом опять эту гадость разбирать придется.
Затем от верхней части клейкого слоя отделяем небольшой кусочек защитной пленки. Буквально пару сантиметров
Прикладываем матрицу на место таким образом чтобы этот кусочек защитной пленки оказался снаружи
Ну вот- теперь только осталось аккуратно вытянуть защитную пленку и матрица прилипнет. Можно немного разгладить даже, но БЕЗ ФАНАТИЗМА!!!!
Ура, вот мы и закончили!!!
Как видите- процесс не очень сложный, но требует особой аккуратности.
Примечания и дополнения:
Если у Вас имеются вопросы или просто появилось желание пообщаться- то у нас имеется ФОРУМ. Кроме этого у нас появились каналы в СОЦСЕТЯХ. Заходите, подписывайтесь!!
Удачи в ремонтах!!!
