Привет друзья 🙂

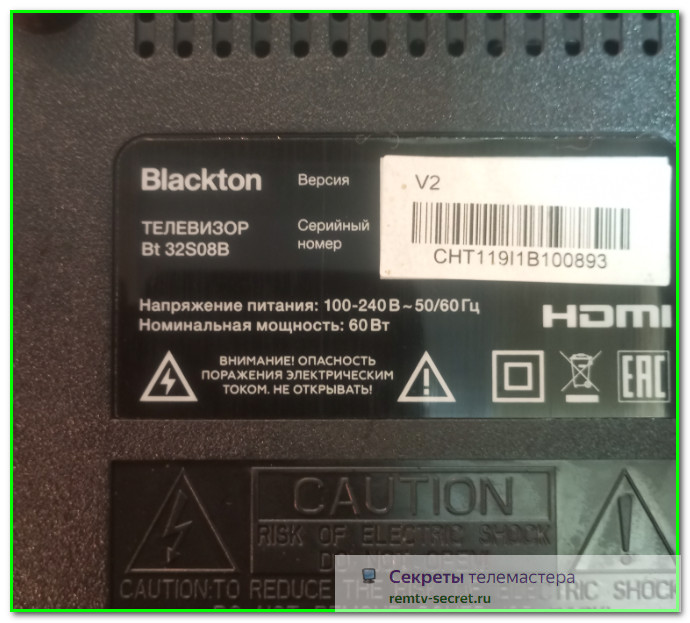

Сегодня статья будет немного необычная- мы будем просто разбирать телек Blackton Bt32S08B V2

У бедолаги матрас кокнули. Со слов хозяина котенок с кабелем антенным поиграть решил. Печалька… А может быть и не совсем печалька- глядишь «потрошки» еще кому-то пользу принесут.

Вы сейчас спросите а зачем я тогда вообще все это выкладываю в инет? Да все просто- ИНФОРМАЦИЯ!!!! Вот поступит такой аппарат в ремонт, а мы уже все про него знаем! И состав, и как его разбирать, и какие там светодиодики применяются и как ток подсветки потом уменьшать.

Ну приступим…

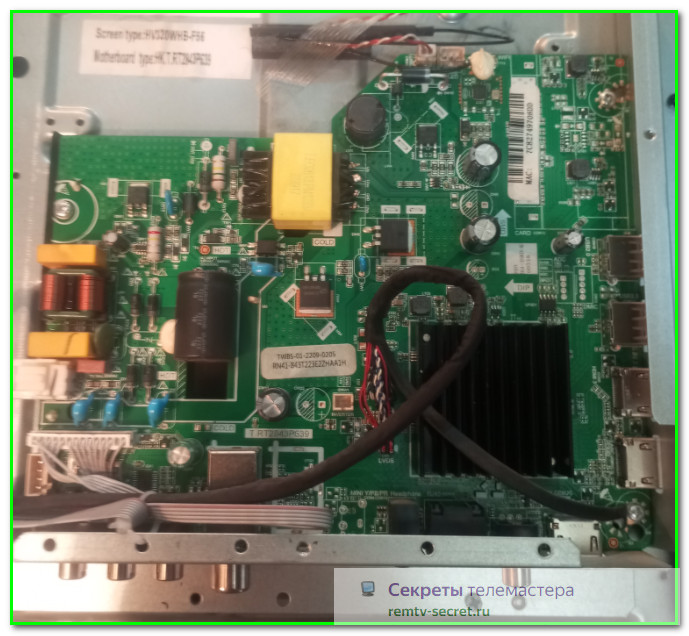

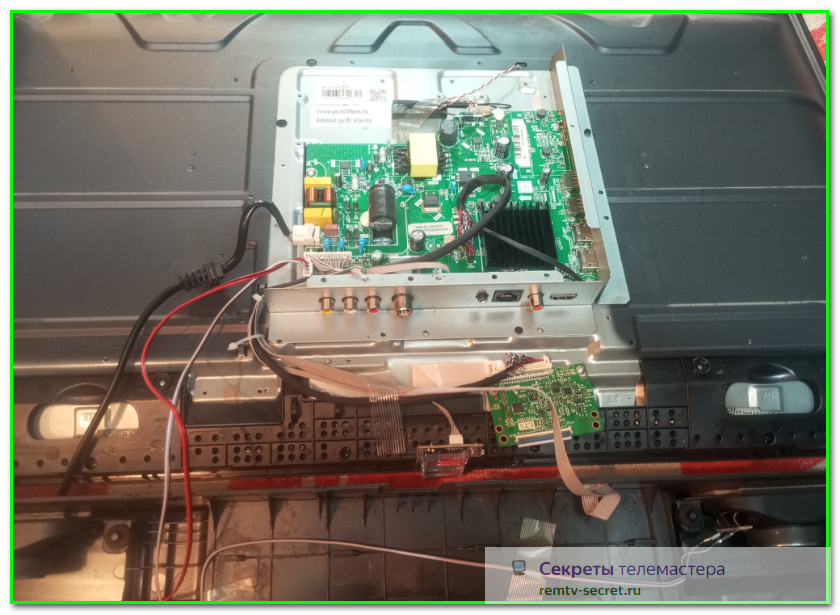

Ну, собственно, обычный Мэйд-ин-Чайновский «одноплатник», причем СМАРТ

Майн называется T.RT2843P639

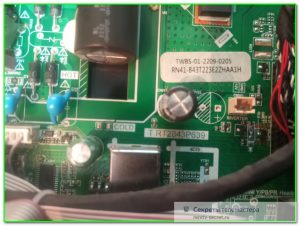

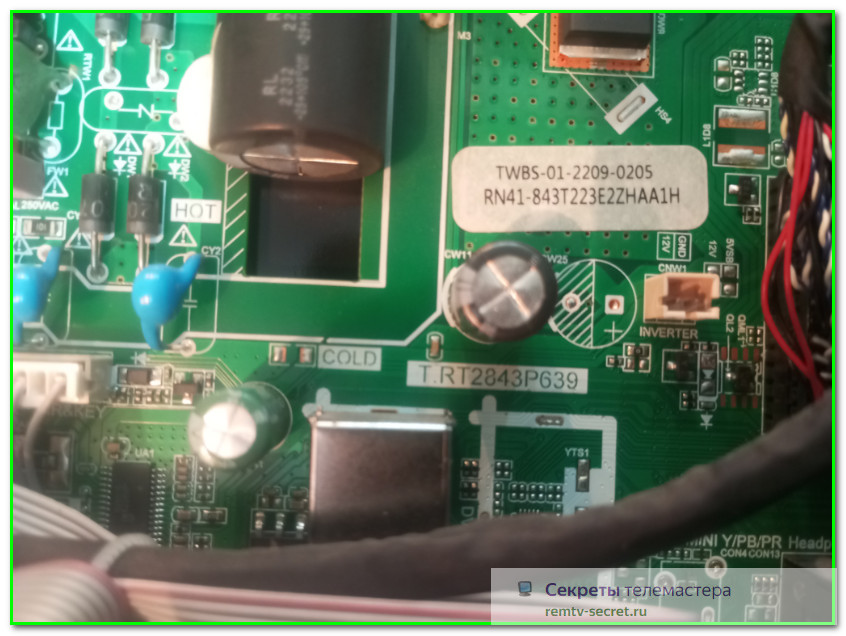

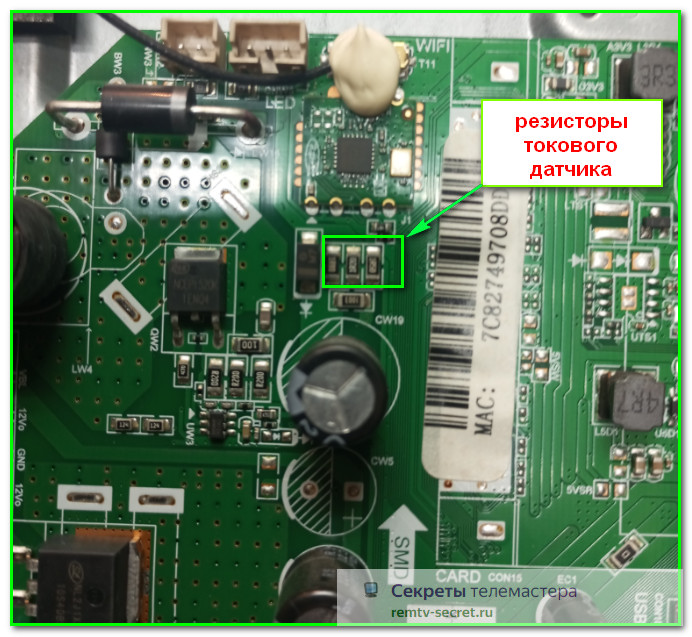

В данный момент у нас не ремонт, но вообще если ток подсветки необходимо будет на этом майне уменьшать- то резисторы токового датчика находятся вот здесь:

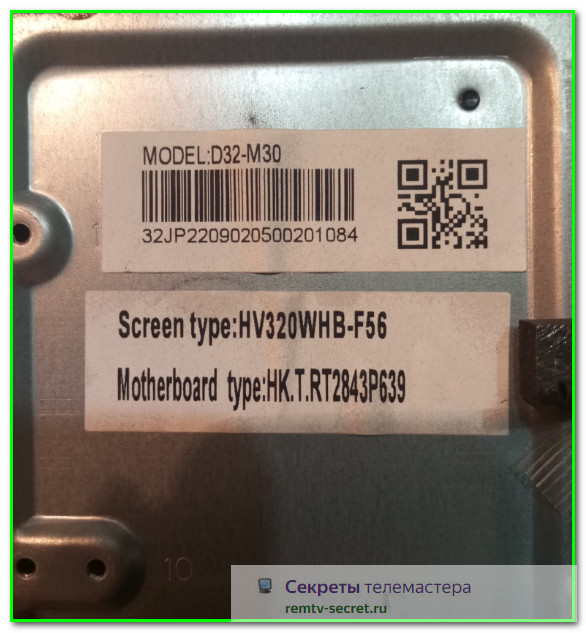

Вот данные по панельке:

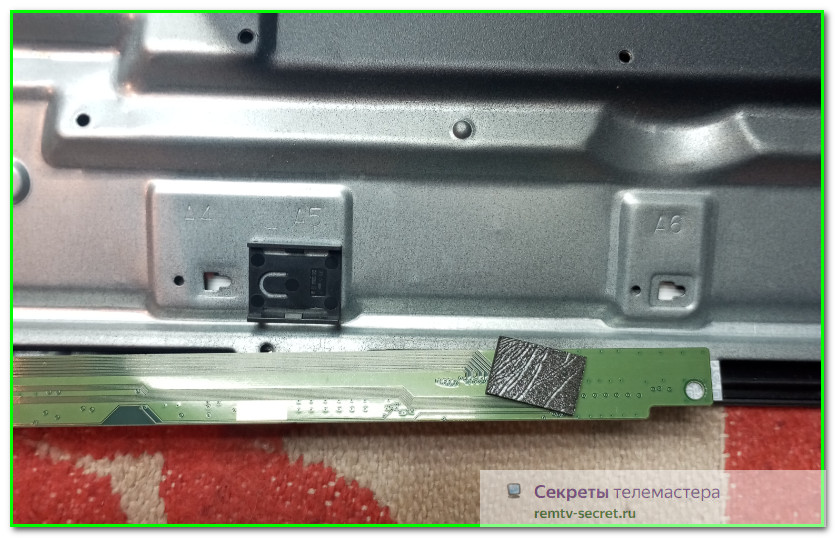

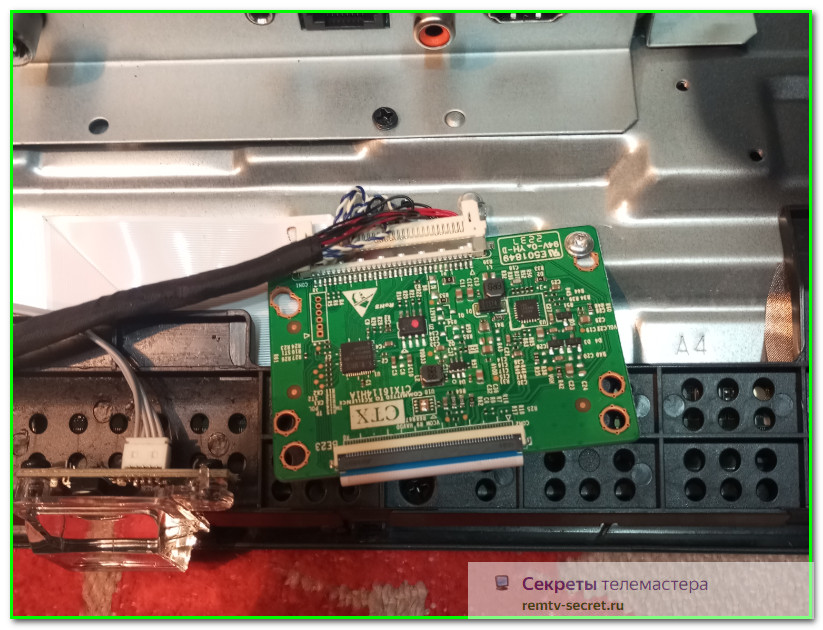

По крепёжке платы матрицы сплошной кошмар… Ну во-первых тут что-то типа Тикона прилеплено, причем как-то так небрежно всего на один винт. Конечно-же он нам мешаться будет- необходимо снимать

Защитная пластиковая пластинка, ну та самая которая плату закрывает, на винтах. Причем отверстий много, а винтов всего 4.

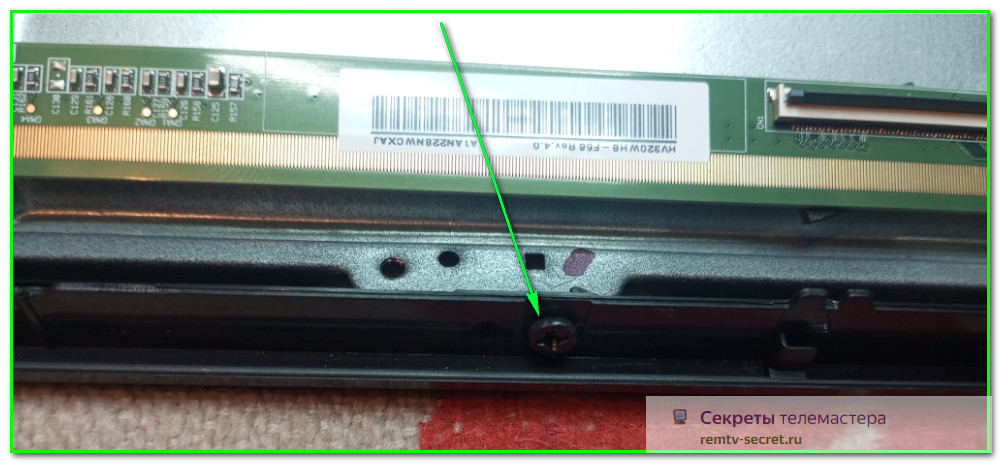

С самой платой тоже глупость: вроде-бы и защелки имеются, но еще зачем-то дополнительно еще и приклеили

С передней рамкой ситуация такая: снизу винты. Причем винтов всего 4 штуки, а отверстий много. Не, это не жадность производителя- через остальные отверстия крепится задняя крышка. Так что если в будущем придется разбирать такой аппарат, то их желательно пометить маркером чтобы потом ничего не перепутать

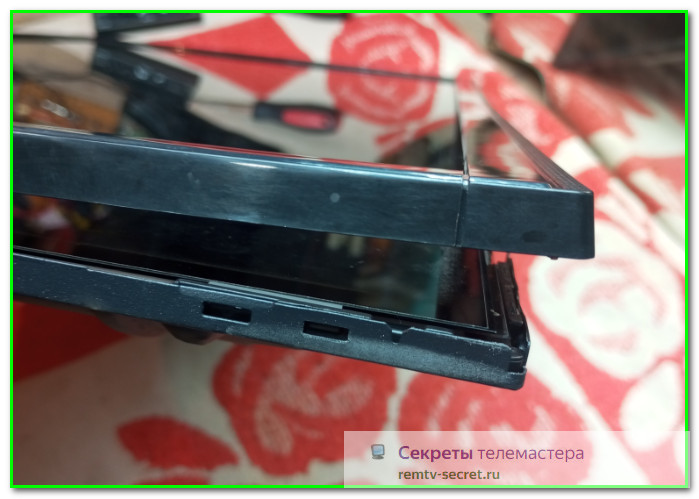

По периметру рамки стандартные защелки

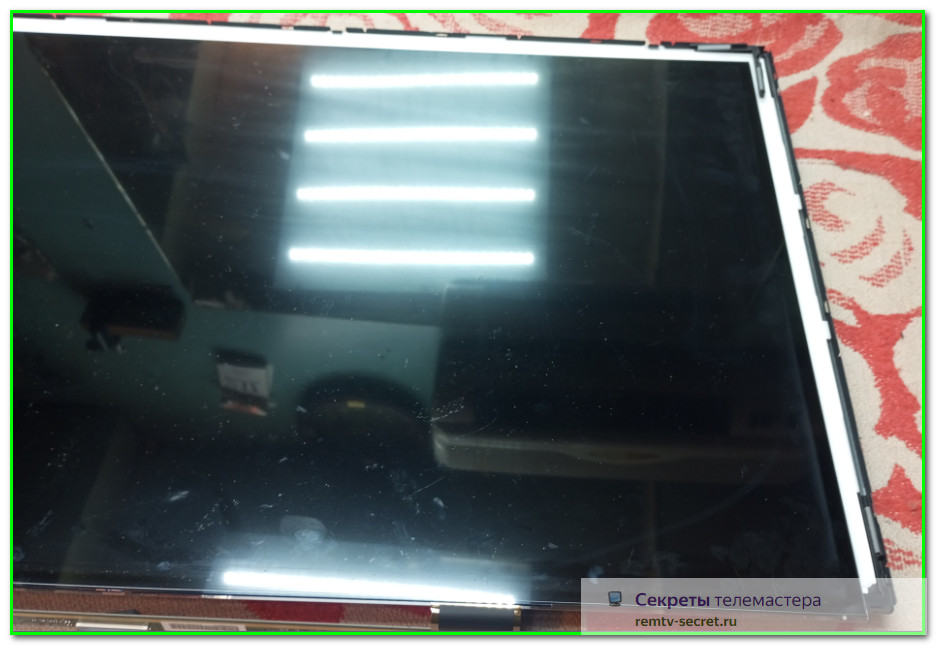

Сама матрица здесь без сюрпризов- не приклеена, без боковых лепестков, снимается прекрасно

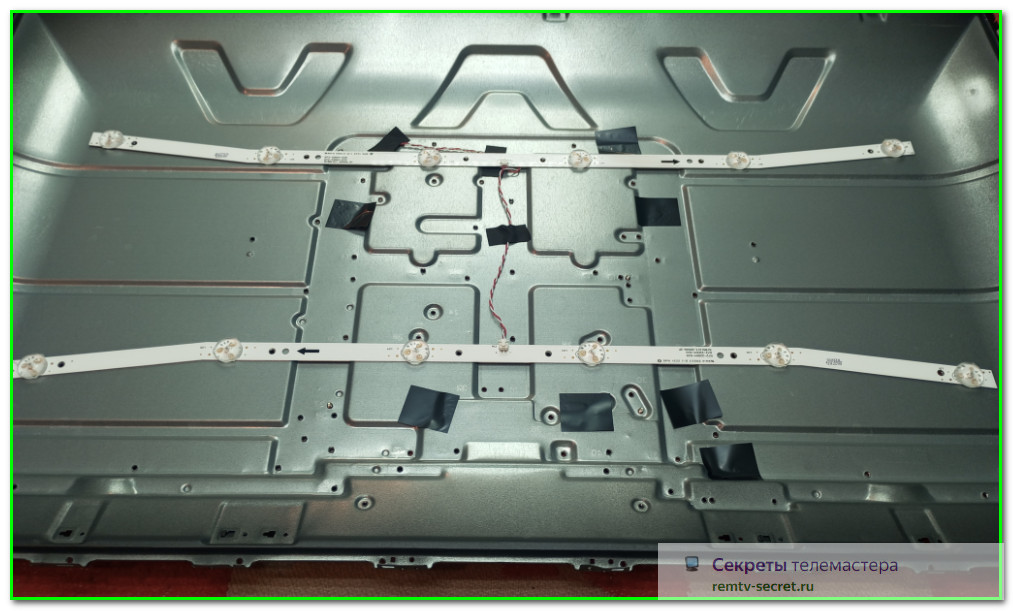

Ну вот и по планочкам инфа:

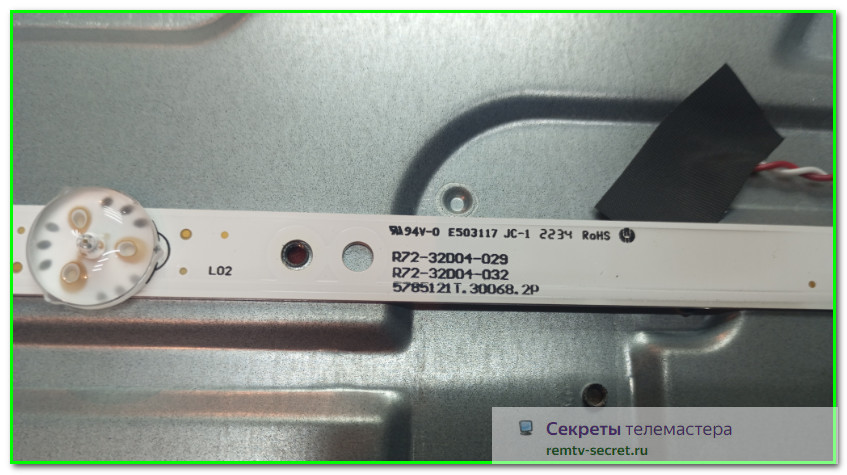

Две гнутые алюминьки по 6 светиков на каждой. Светодиоды 6-ти Вольтовые. Вот маркировочка:

Ну что-же, на этом и всё… Паять, менять, ремонтировать и регулировать нам тут ничего не надо, так как речь идет не о ремонте.

Надеюсь что эта информация кому-то будет полезной. Если есть вопросы или просто желание пообщаться- заходите на наш ФОРУМ и присоединяйтесь к нам в СОЦСЕТЯХ

На этом разрешите закончить, удачи в ремонтах!! 🙂
