Mystery MTV-3228LT2 тяжело включается

Привет, друзья!! 🙂

Сегодня у нас в ремонте будет телевизор Mystery MTV-3228LT2. Версия V10P12 (об этом чуть позже)

А заболевание у нас такое: при включении в сеть индикатор загорается красным и на этом всё- никаких признаков жизни. Ни на пульт ни на клавиатуру не реагирует.
Однако если его несколько раз включить-выключить, то иногда запускается и работает вполне себе нормально.
Есть мысли? Ну да- вероятнее всего или «сухокондерность» или программный сбой приключился.

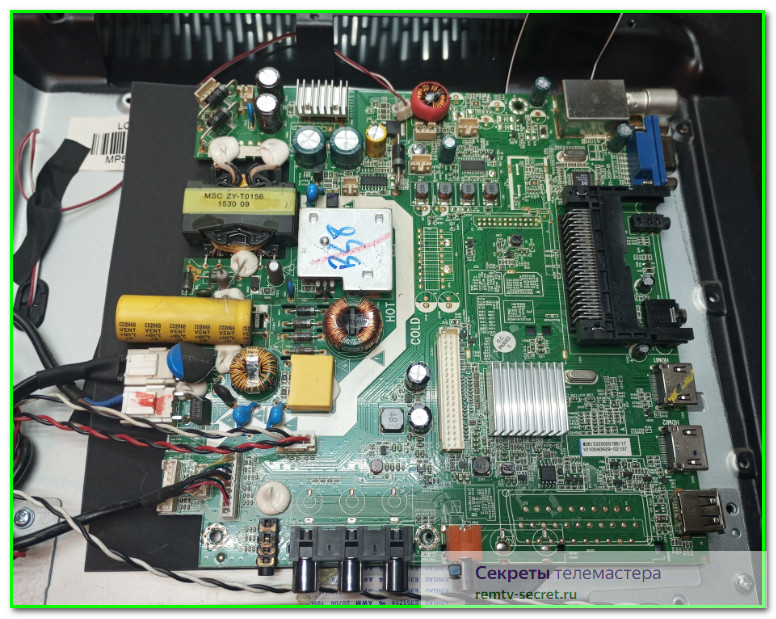

Вскрываем бедолагу… Значит вот такая тут у нас внутрянка:

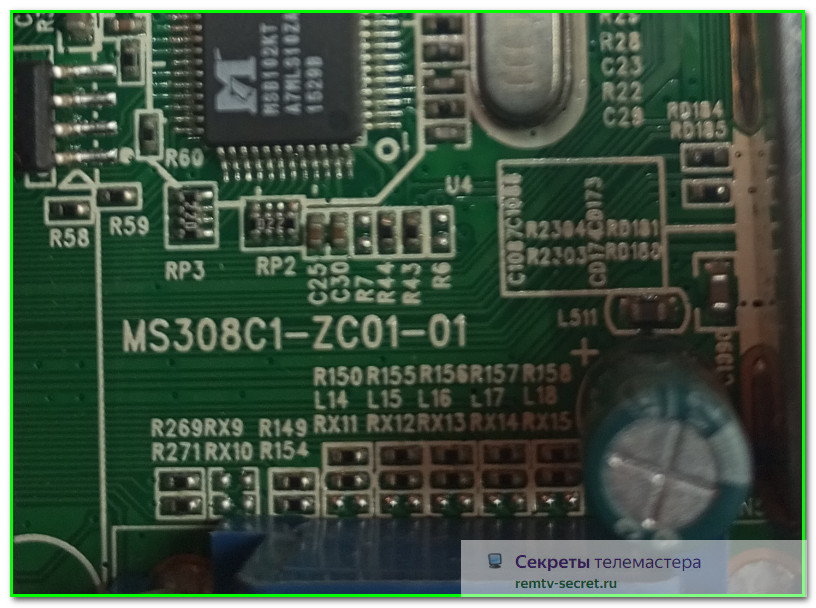

Майн называется MS308C1-ZC01-01

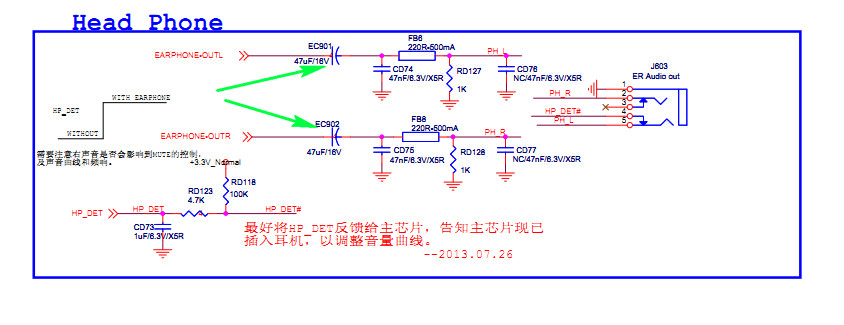

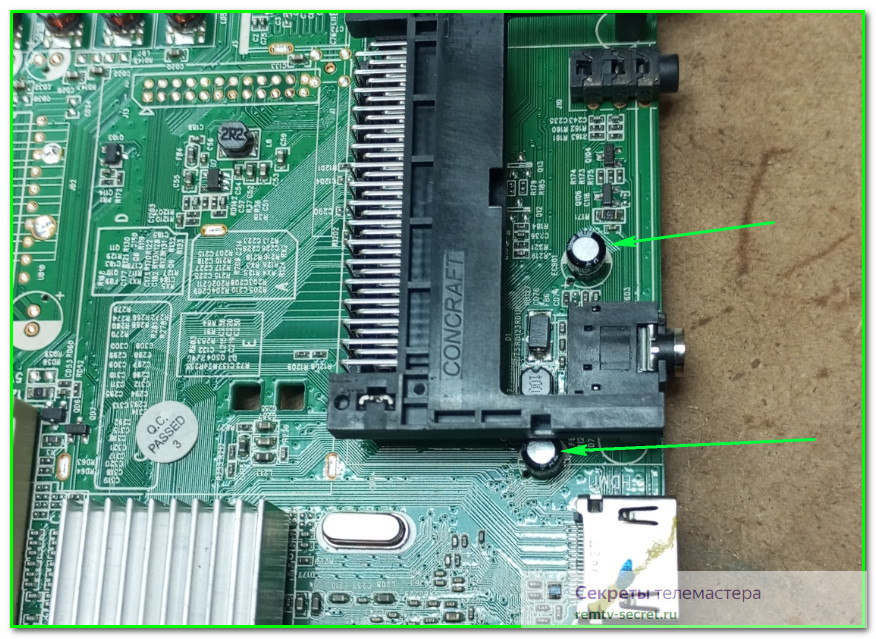

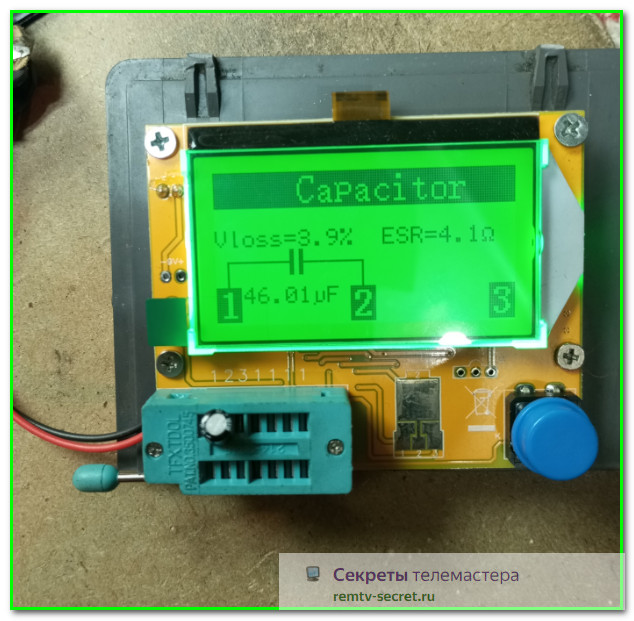

Ну что-же… Ярко выраженной «беременности» на кондерах не наблюдается. По привычке пробежался ESR-измерителем по емкостям. Обнаружилась парочка подозрительных каких-то. Позиционные номера EC901 и ЕС902. Вот здесь они находятся

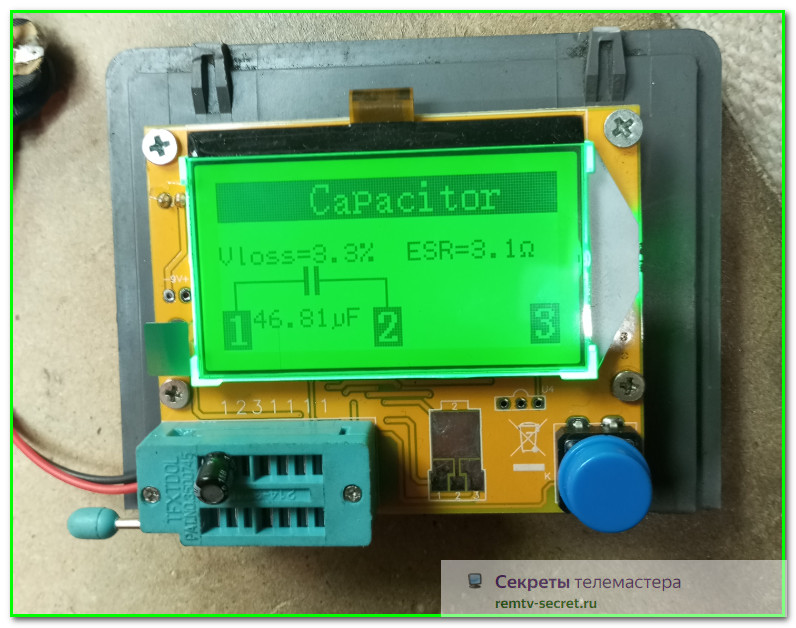

Проверял самопальным приборчиком не выпаивая, а вот что сказал уже другой прибор:

Ну ладно, меняем, хотя они и находятся на выходе наушников и на работоспособность телека вааще ни как влиять не должны

Ну ладно, поехали дальше…

Питание на флешке в норме, без пульсаций. Будем пробовать шить…

Итак, что касается прошивки: конечно-же в первую очередь смотрим данные. Оказалось что у этой модельке телека состав может отличаться. Именно нам нужна вот с таким составом:
Mystery MTV-3228LT2 версия V10P12 майн MS308C1-ZC01-01 панель LQ315T3HC34
флеш 25Q64

Она у меня имеется, конечно-же поделюсь, ссылки будут в конце статьи 😎

На всякий случай еще раз сравниваем состав: майн совпадает, панель тоже совпадает

Проггер у меня простенький, CH341 называется

Под него еще нужен переходничок под корпус SO-8 Вот так он выглядит:

Ну я как-бы уже давал описание каким образом производится прошивка флешки, но если кто-то не видел, то повторюсь.

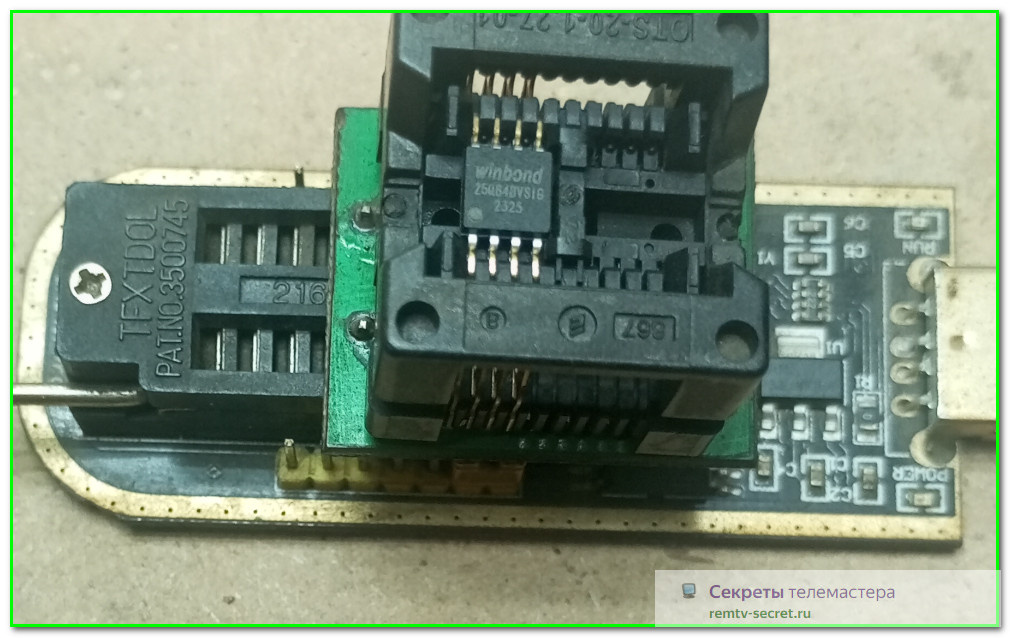

Выпаиваем нашу флешку ( а здесь у нас 25Q64 установлена) и устанавливаем её на адаптер.

Перед этим желательно прочистить контакты в самом адаптере. Дело в том, что здесь имеется один нюанс- контакты хорошо работают пока новые. Со временем они окисляются, да еще и на выпаянных микросхемах остатки флюса могут быть и поэтому проггер может флешку не увидеть. Чем чистить? НУ я обычно просто капельку спирта изопропилового капаю и затем обычной зубной щеткой из фикс-прайса зачищаю 😎

Флешка у нас установлена, включаем проггер в USB-порт компа и запускаем соответствующую программу:

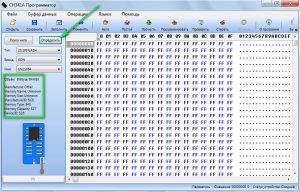

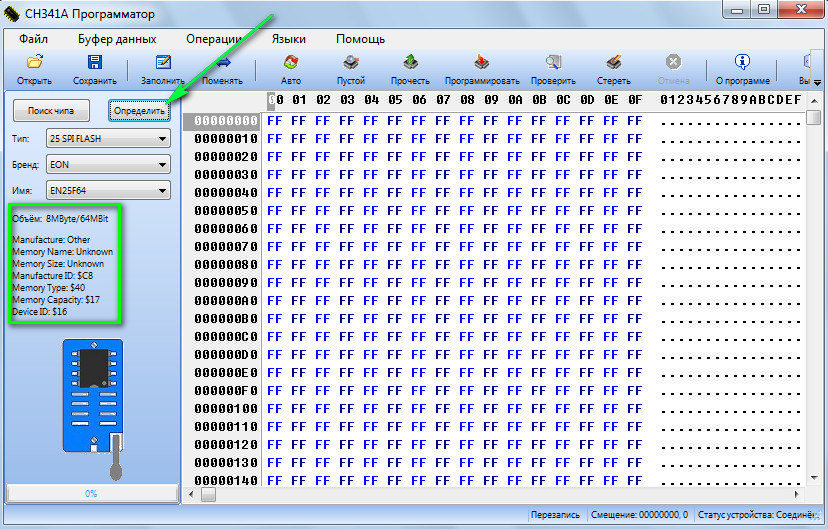

Для начала необходимо чтобы проггер определил микросхему. Выставляем 25 SPI FLASH 25Q64 и жмем на «определить». Вроде-бы что-то определилось

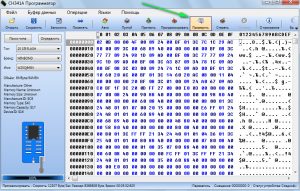

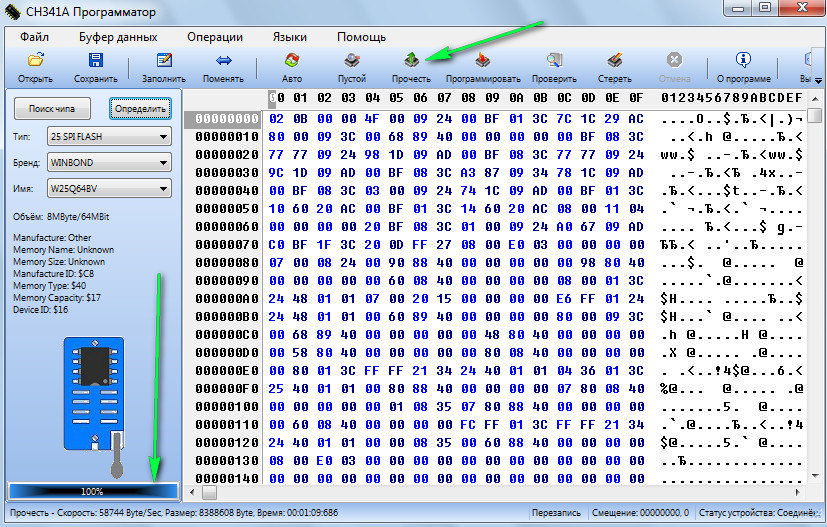

Затем жмем «прочесть». Процесс чтения занимает пару минут. Дожидаемся окончания и вот вроде-бы даже что-то и прочиталось

Это все надо на всякий случай сохранить где-нибудь. Причем под любым именем, главное чтобы расширение было .BIN

Ну вот, а теперь у нас два варианта: можно сразу новую флешку начинать шить или пробовать родную перезаливать.
Вообще эти флешки, 25Q64, которые, они иногда какие-то странные бывают- то перепрошиваться не хотят, то через пару дней память опять слетает и поэтому желательно все-же дамп сразу в новую лить. Я обычно так и поступаю, причем стараюсь брать флешки производителя Winbond, они понадежнее как-то. Это не реклама, кстати, просто личные выводы. Конечно если мы новую флешку в проггер воткнули, то нужно будет заново произвести «процедуру опознания».

Но сейчас я хочу показать каким образом производится перепрограммирование на тот случай если у Вас в данный момент новых флешек нет в наличии.

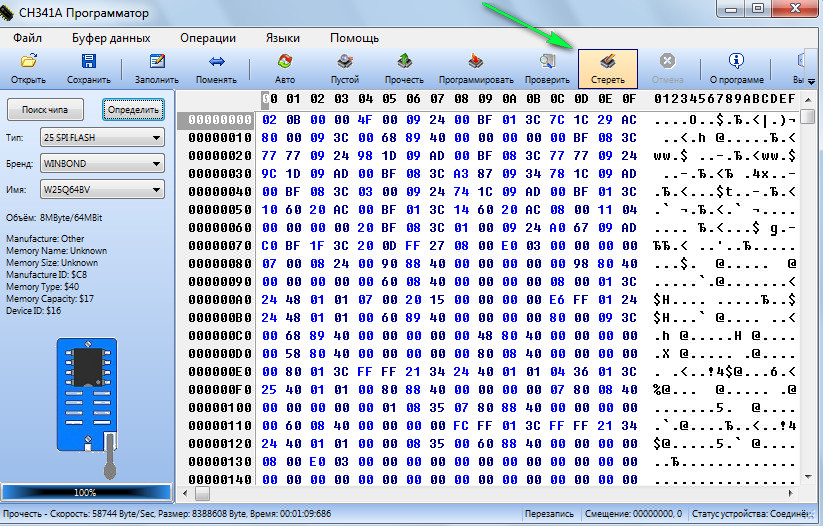

Программатор как-бы должен иметь функцию перепрограммирования- ну то есть перезаливка с удалением предыдущей. Но лучше будет заранее флешку стереть. Для этого мы жмем на кнопочку «стереть»

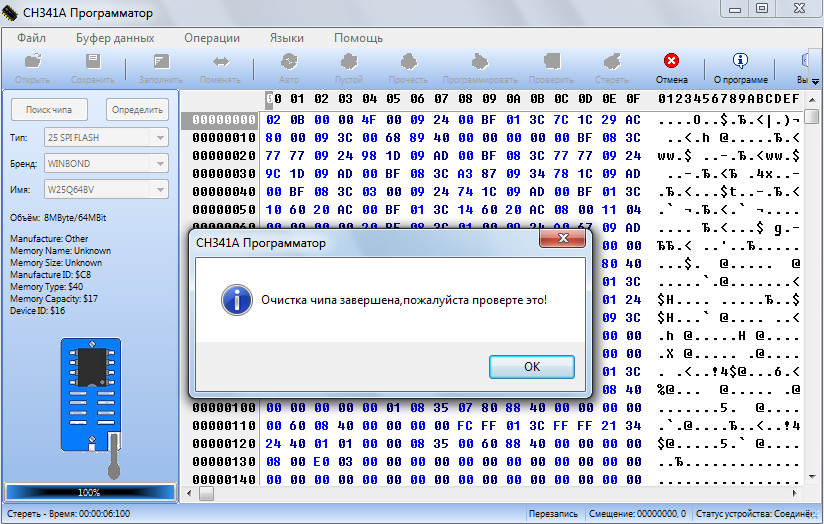

Процедура довольно быстрая, буквально считанные секунды занимает и должно появиться вот такое окошко:

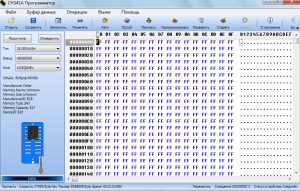

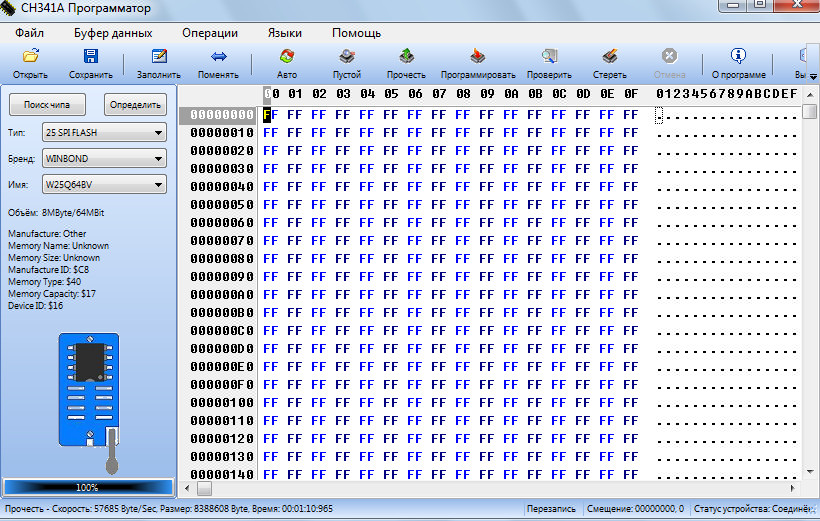

Проверяем: для этого снова запускаем процесс чтения. Если все в порядке, до флешка должна быть пустой:

Если там что-то все-таки осталось, то пробуем еще раз прочистить прищепку на адаптере и повторить всю процедуру заново. Если и это не помогло- то идите в магазин за новой флешкой, так как от этой толку уже не будет 😎

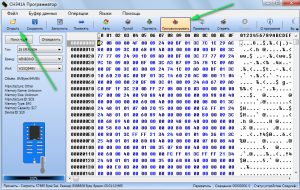

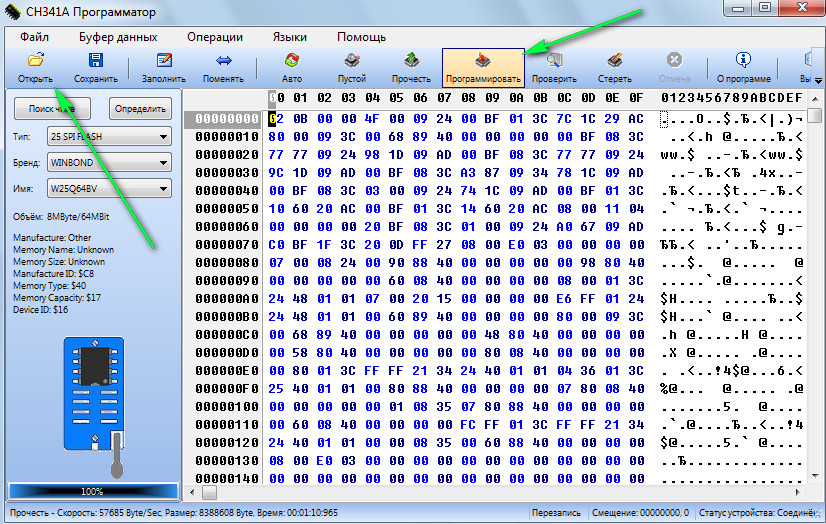

Если процедура очистки прошла нормально, то открываем нужный нам файл с необходимой прошивкой. Она должна отобразиться на экране, а затем жмем «программировать»

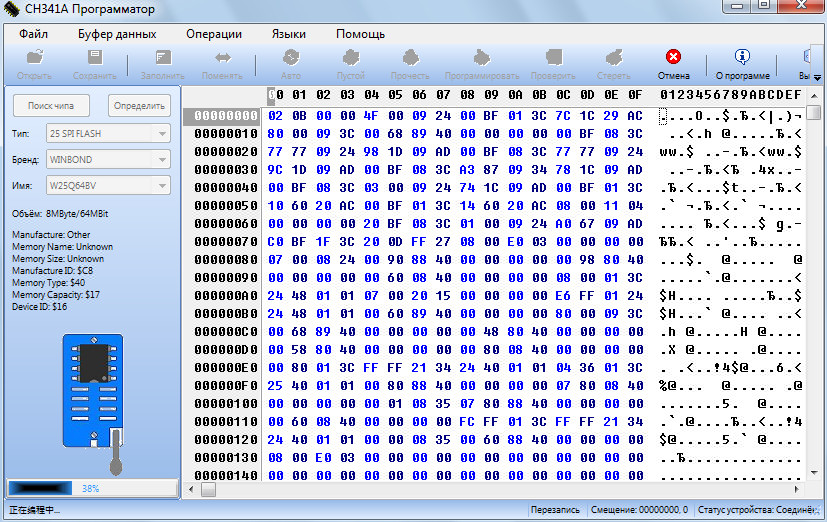

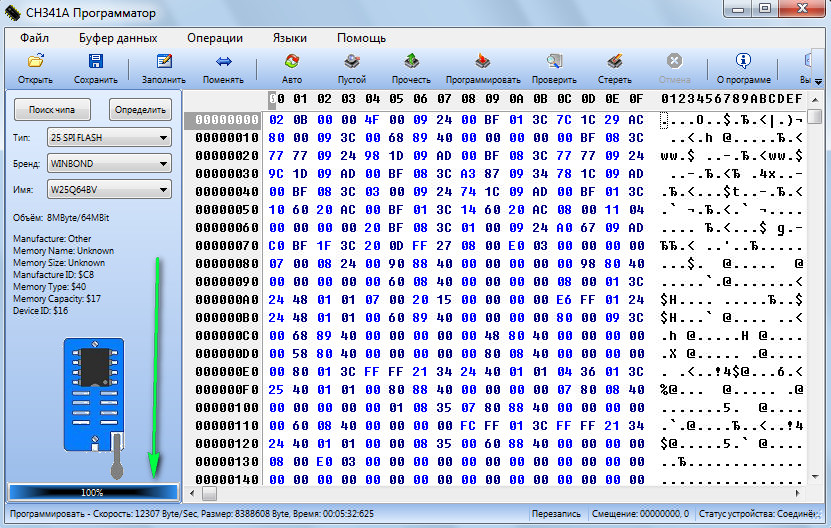

Начнется процесс программирования (шкала в левом нижнем углу). Да и на самом проггере в этот момент должен красный светодиодик зажечься. Сама эта процедура занимаем примерно минуты 3-4, иногда 5

Дожидаемся окончания процесса.

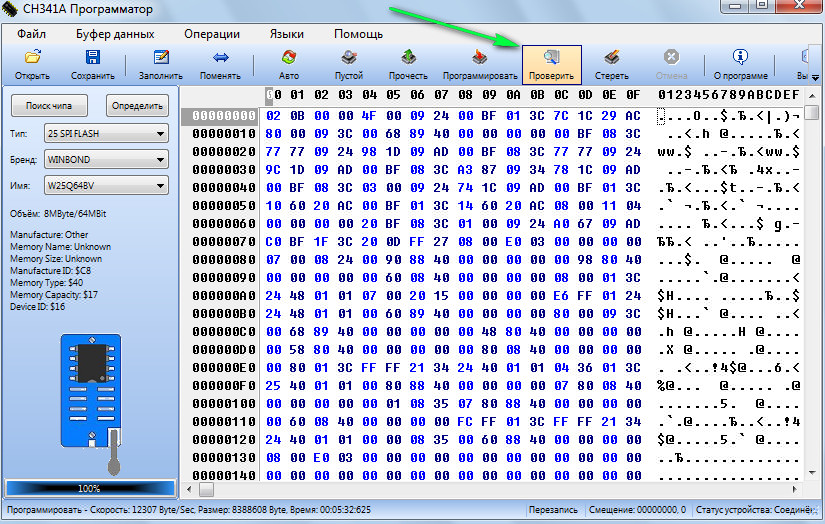

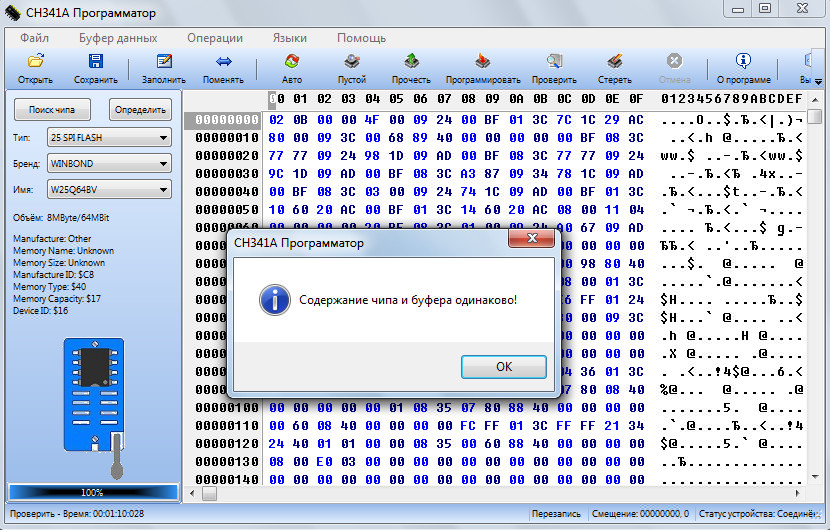

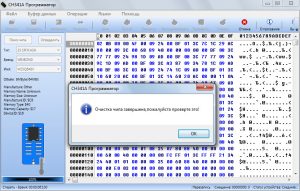

По окончании процесса жмем на кнопку «проверить»

Если все нормально, то должно появиться вот такое сообщение:

Если вдруг появится сообщение «данные не подходят для чипа» ( а такое тоже иногда случается), то снова пробуем протирать контакты и повторяем всю процедуру заново.

НУ что? Пробуем флешку на место запаивать?

УРА!!! Свершилось чудо!!! Правда фотка была сделана уже после того как телек на автопоиске прогнал.

Ну теперь думаю что все уже догадались: священный ритуал- подсветку понижаем

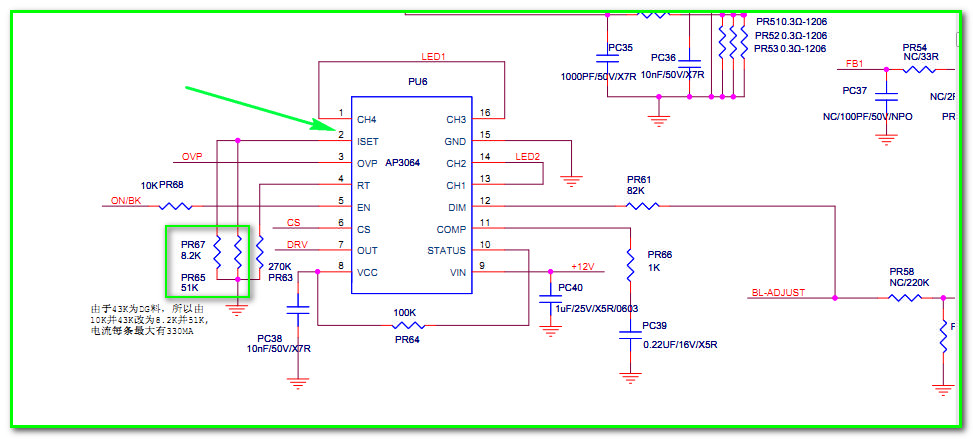

Драйвер здесь у нас выполнен на микросхеме AP3064. Согласно даташита за ток подсветки отвечает 2пин, подписанный как ISET. К ему подцеплены резисторы, вот их и нужно увеличивать примерно процентов на 50

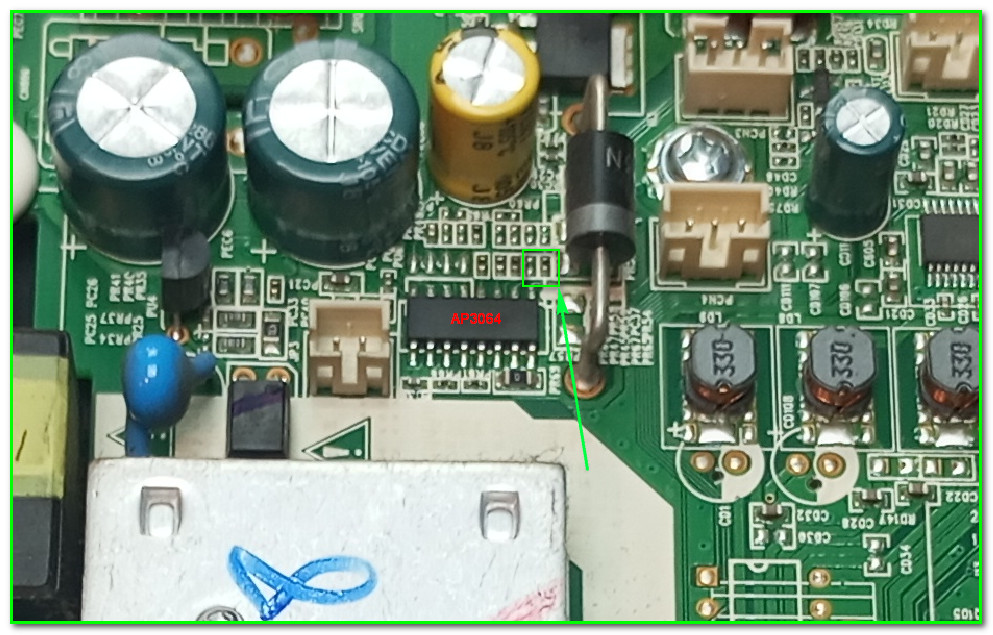

На самой плате эти резики находятся вот здесь:

Кстати- обратили внимание? На плате установлен всего один резистор вместо двух указанных на схеме. Это говорит о том что на каждой отдельно взятой модели телека номинал этих резиков может быть разным и поэтому нужен индивидуальный подход. Ну то есть если Вы где-то нашли информацию что, к примеру, «был установлен 8к, поставил 10к», то эти данные могут и не совпасть.
