MS308C1-ZC01-01 как уменьшить подсветку

Майн плата MS308C1-ZC01-01 применяется в телевизорах бюджетного класса брендов Mystery, Telefunken, Haier и некоторых других.

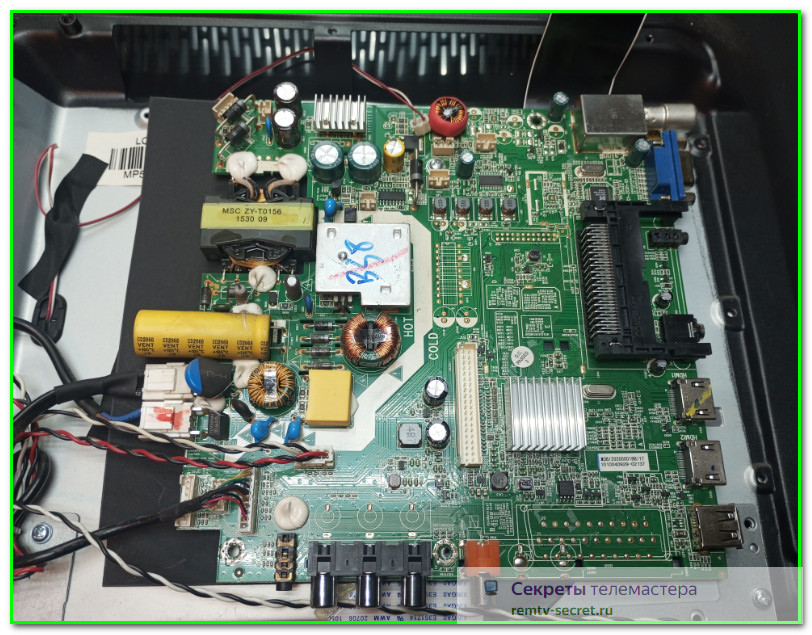

Внешний вид майна MS308C1-ZC01-01

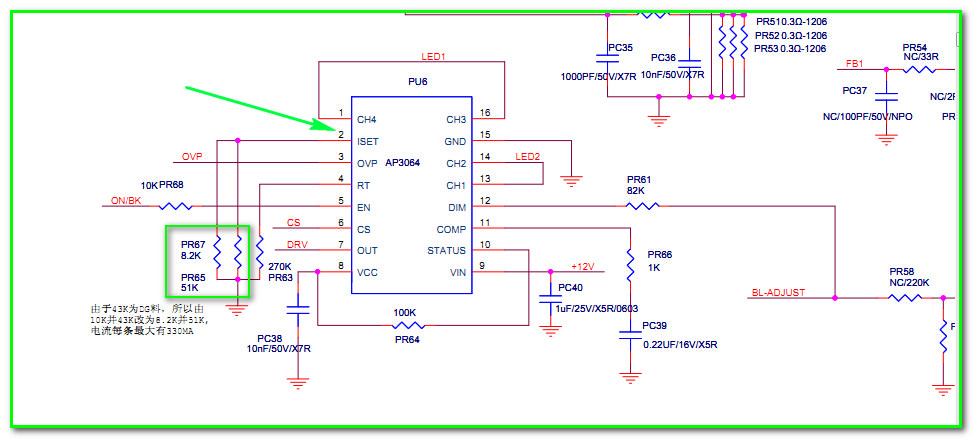

Драйвер светодиодной подсветки выполнен на микросхеме AP3064. Согласно схемы за ток подсветки отвечает 2 ножка микросхемы, обозначенная как ISET

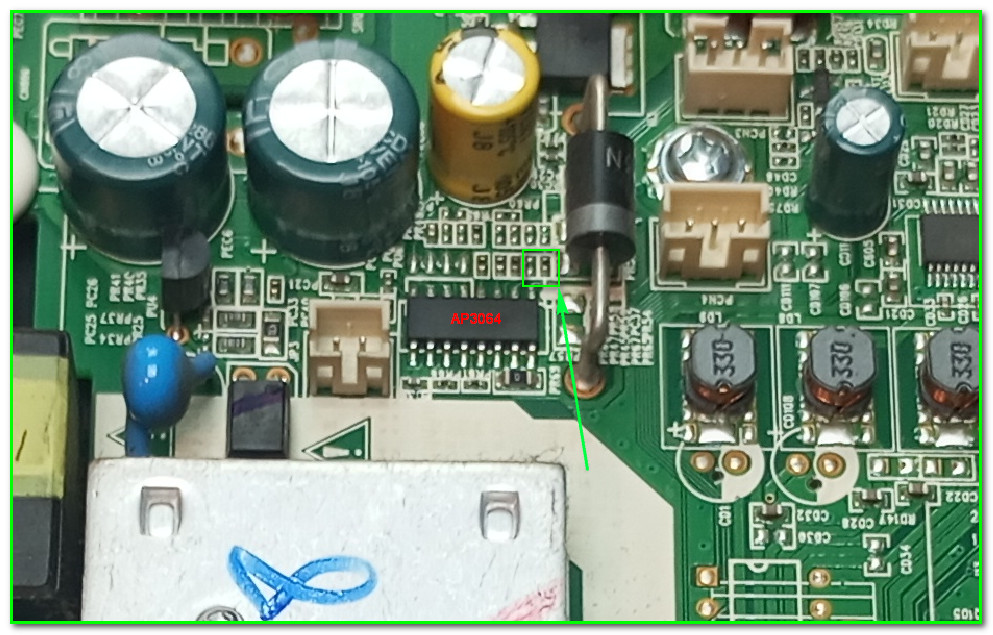

К этой ножке подключены два резистора PR67 и PR65. На самой плате они находятся вот здесь:

В реальности номиналы резисторов могут не совпадать со схемой ( то есть устанавливаться индивидуально для каждой модели телевизора). Для того чтобы уменьшить ток подсветки необходимо увеличить суммарный номинал этих резисторов.
Как показывает практика примерно процентов на 50.

Дополнительная полезная инфа в тему:
у нас на сайте имеется СХЕМА МАЙНА MS308C1-ZC01-01
