LEBEN LE-LED32R282T2 ремонт подсветки

Привет друзья! 🙂

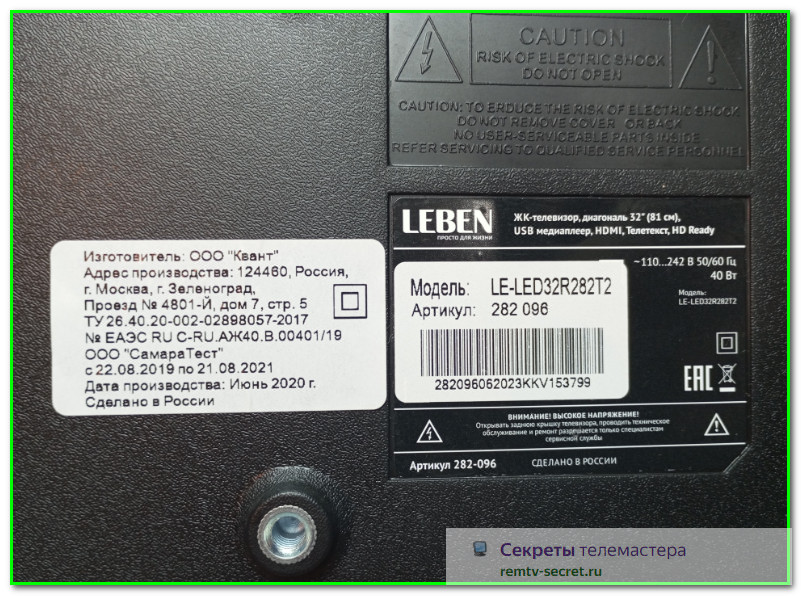

Сегодня у нас в ремонте будет телек LEBEN LE-LED32R282T2

Как, думаю, уже все догадались у нас опять подсветка…

Эти новые бренды плодятся как грибы после летнего дождя… То тут то там появляются незнакомые названия и поэтому не угадаешь какие планки на них покупать, так что статья в какой-то мере научно-исследовательская 🙂

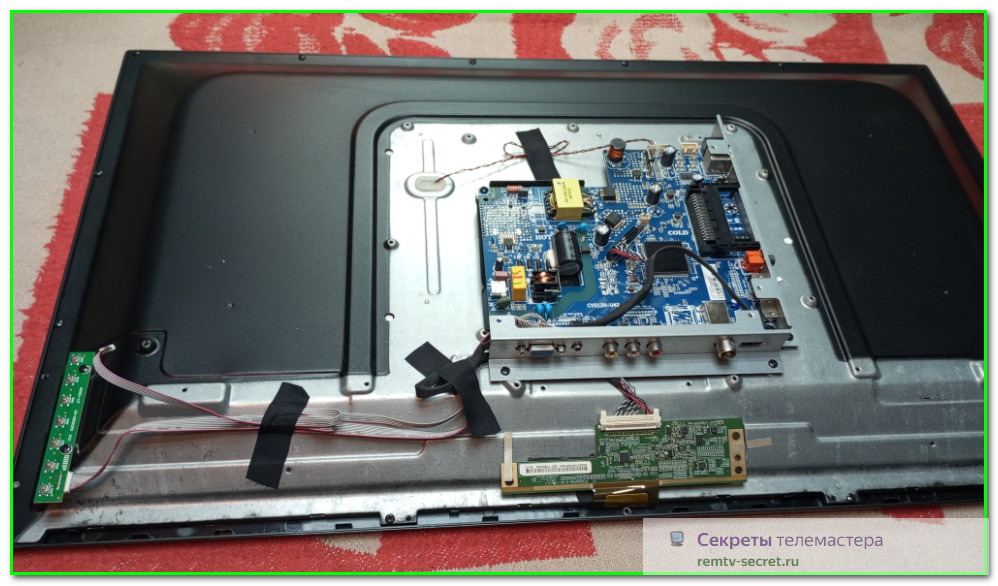

Итак, поехали… Вот такая здесь оказалась «внутрянка»

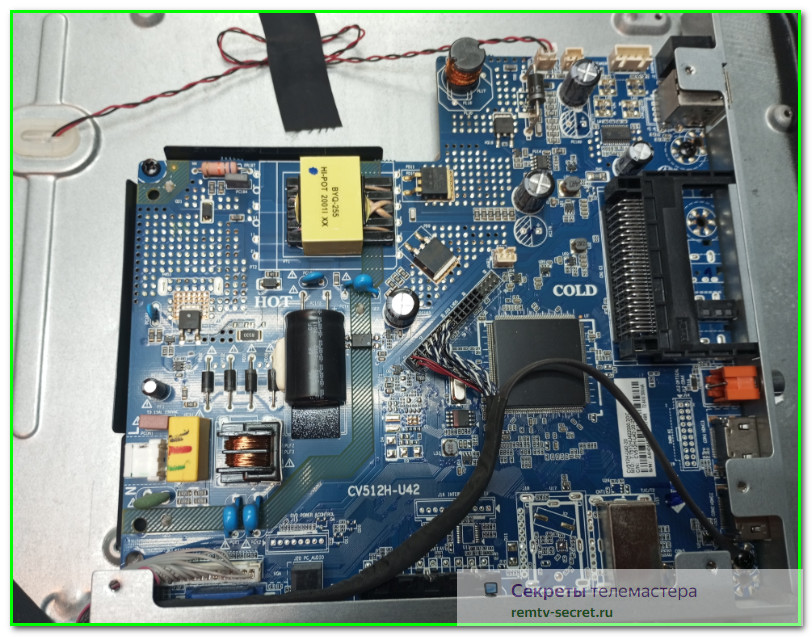

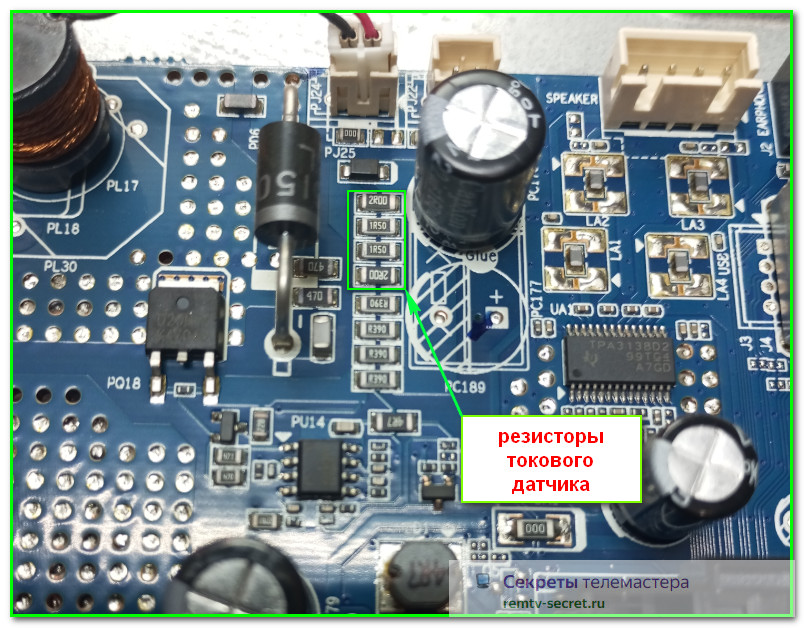

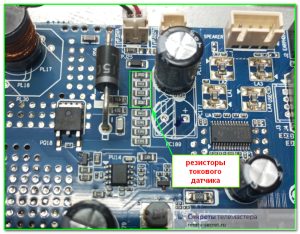

Майн довольно распространенный, CV512H-U42 называется

На внешний вид никаких особых проблем не наблюдается, посмотрим работает-ли драйвер подсветки. Подцепляемся мультиком на разъем планок

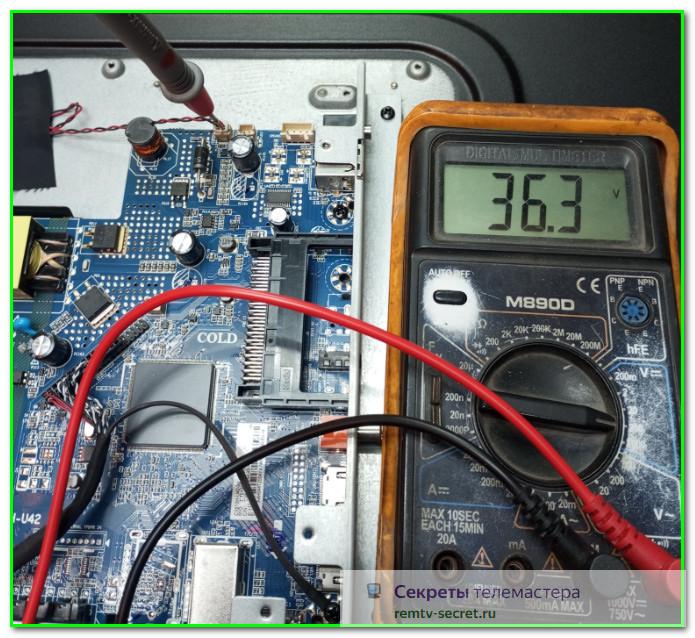

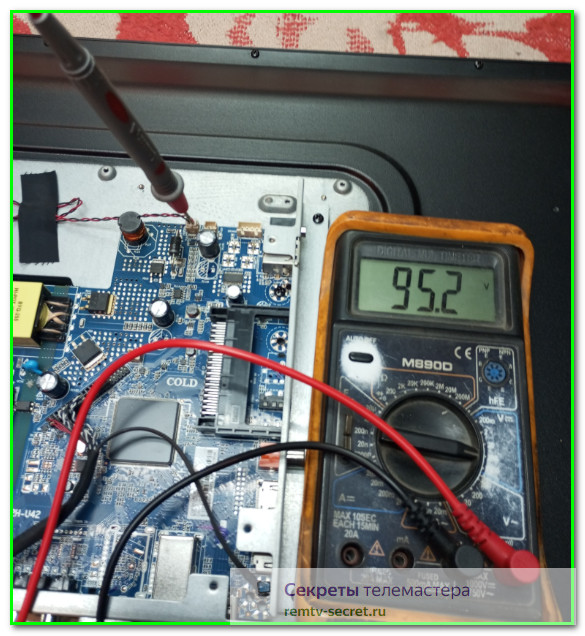

В дежурке напруга +36.3V. Включаем в рабочий режим- наблюдается бросок и плавное падение

Ну что-же, драйвер жив, надо корыто разбирать. Начинаем как всегда с платы матрицы. Она была приклеенной

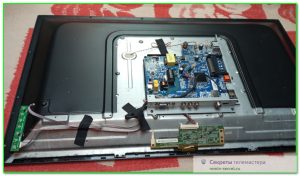

Мы её фиксируем чтобы не болталась.

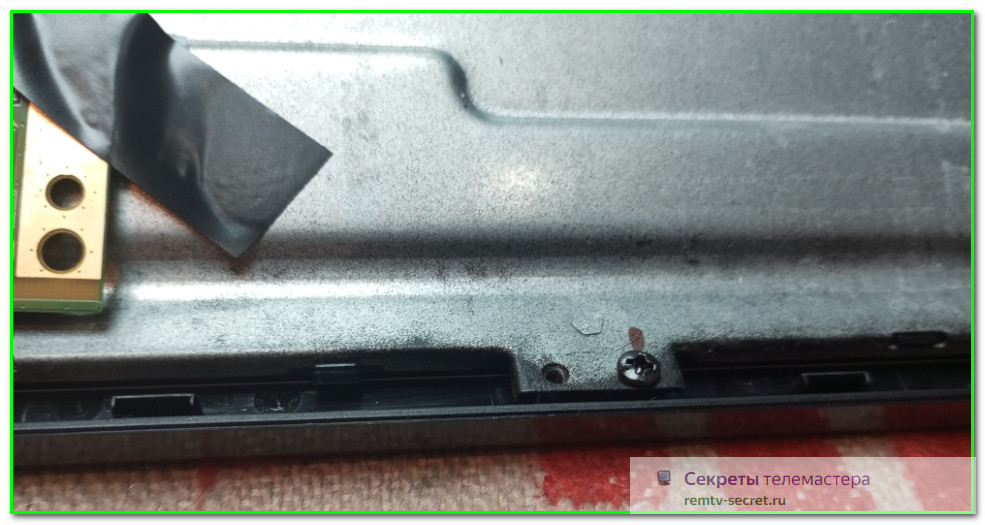

Теперь очередь за передней рамкой. Здесь уже знакомая история- саморезы в нижней части и куча отверстий. Желательно пометить нужные отверстия маркером чтобы потом при сборке путаницы не вышло

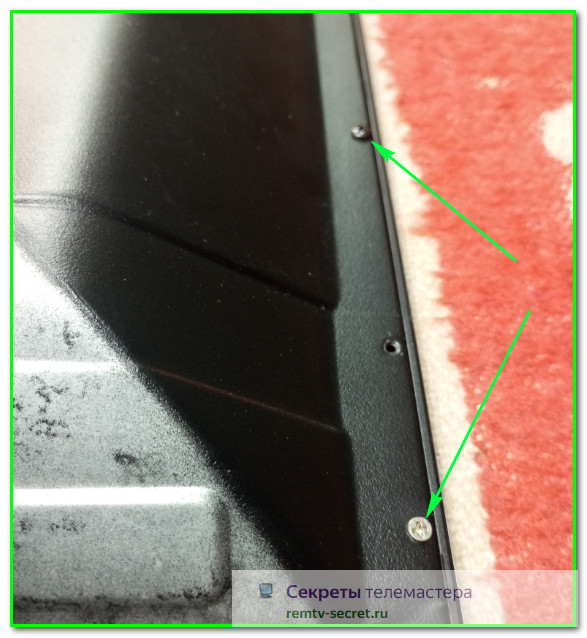

По периметру также саморезы

Здесь хочу добавить вот еще что: хотя рамка и крепится по периметру на саморезах, также там все равно есть еще и небольшие защелки. То есть в любом случае её немного поковырять придется.

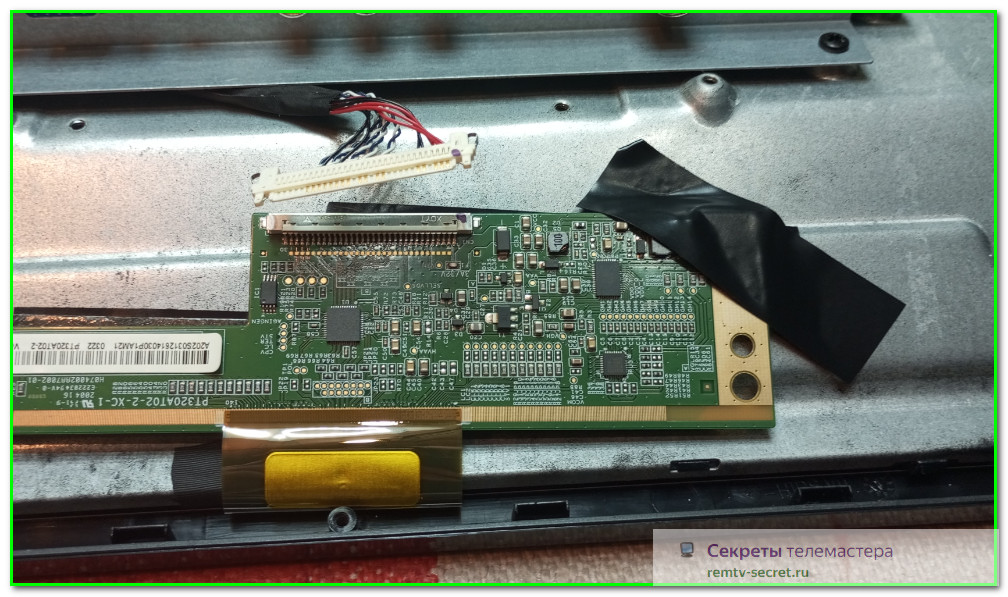

Рамку сняли, фиксируем плату матрицы в верхнем положении

Матрица здесь не приклеена, без боковых лепестков, снялась легко.

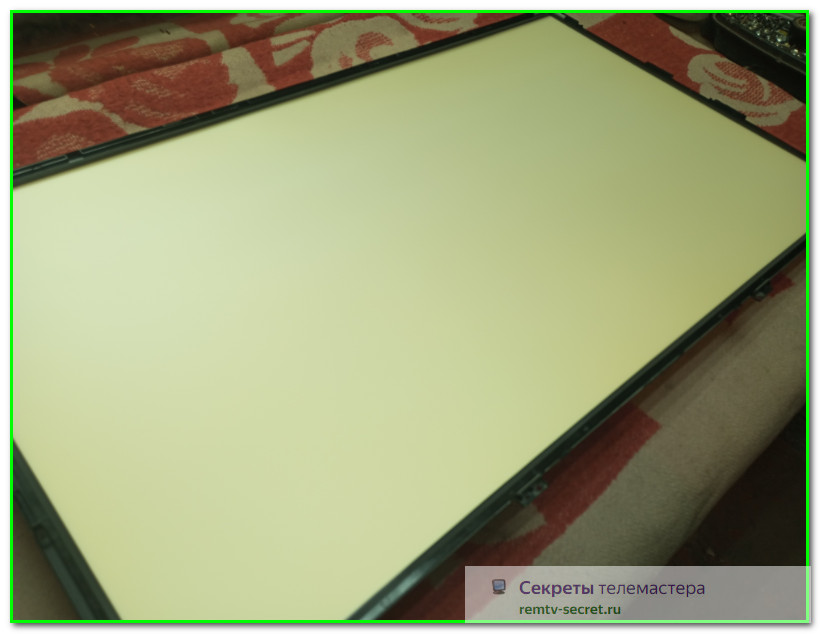

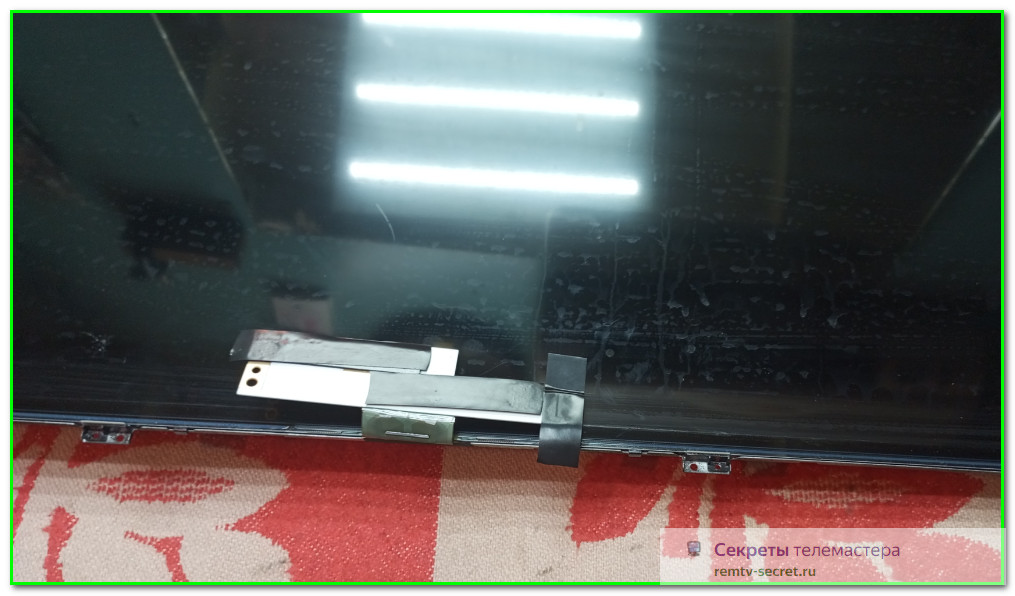

Да… Грелся он, бедолага, не хило… Ажно светорассеиватель пожелтел…

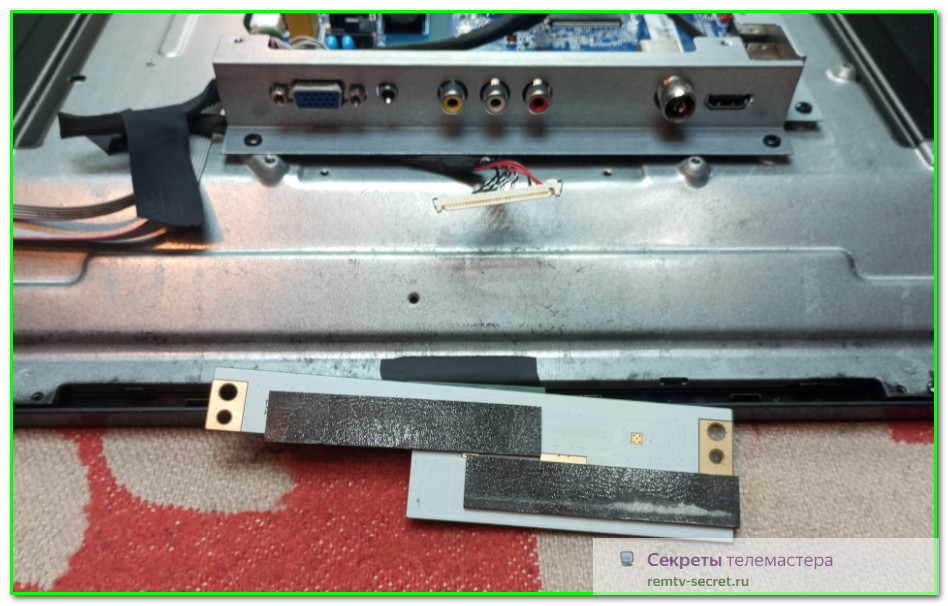

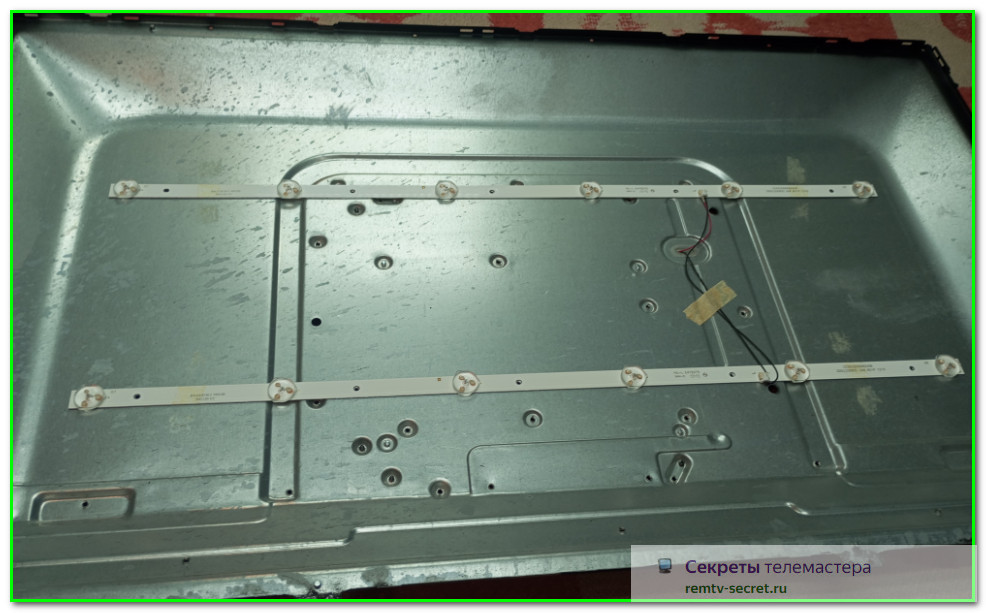

Ну и вот такие тут у нас планки оказались:

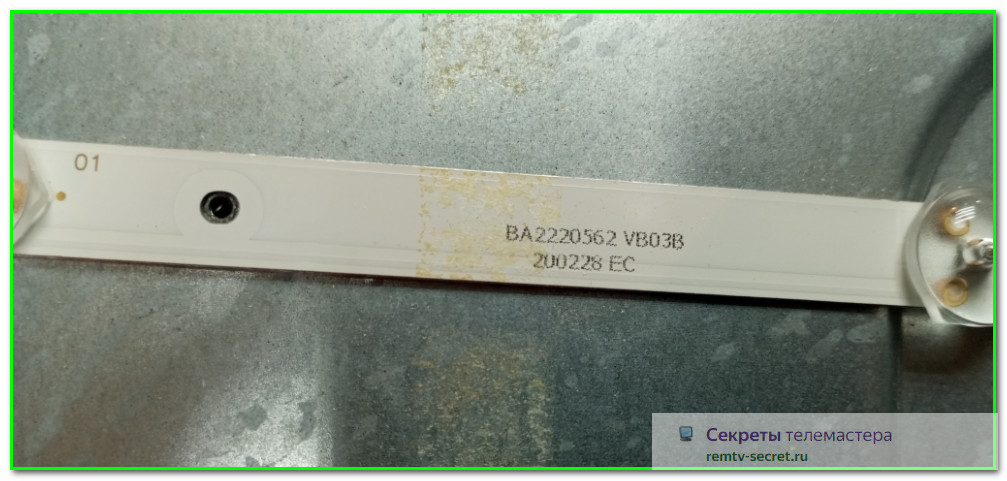

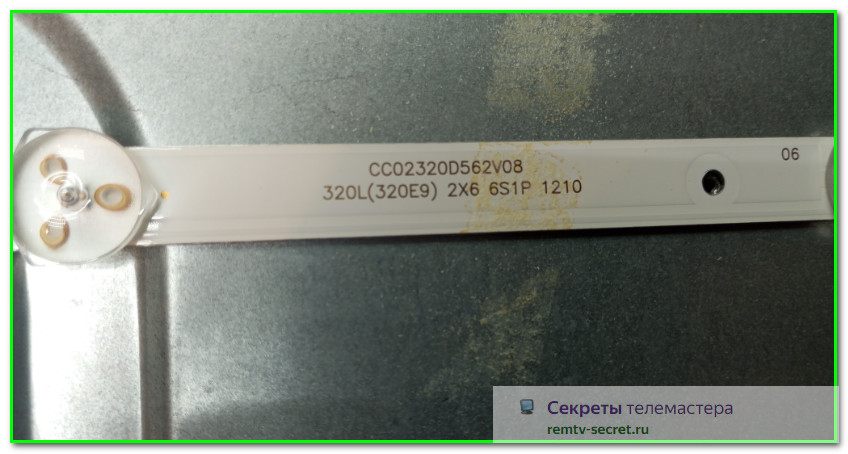

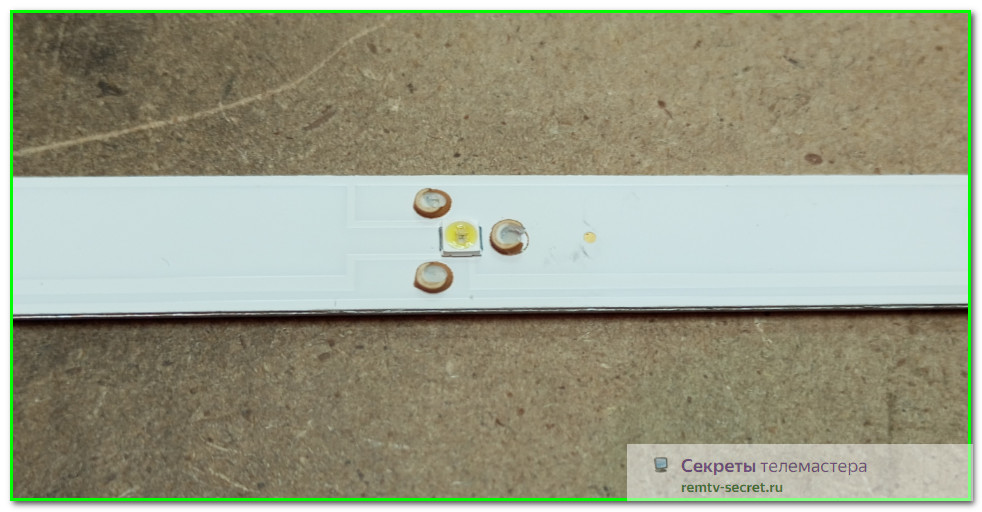

Две алюминьки по 6 светиков на каждой. Включение обычное последовательное. МАркировки на планках вот такие:

Ну вот, теперь мы знаем название планок, можно заказывать и пусть телек валяется разобранный неделю-полторы где-нибудь в углу… 🙂

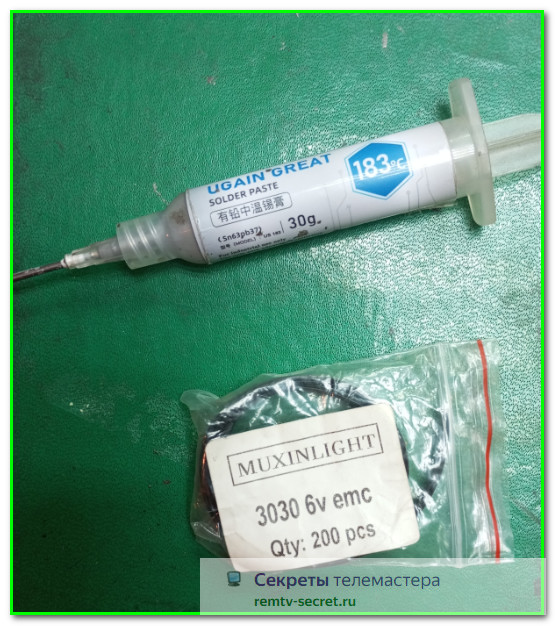

Нет конечно, такой расклад нам не подходит!!! Будем паять, тем более что в этом ничего сложного нет!!
Я Вам сейчас видосик покажу и Вы сами все поймете что делов тут максимум минут на 20.
