Привет, друзья!!! 😎

У нас сегодня будет рутинная статья- очередной ремонт подсветки. На этот раз это телек LG 32LK500

Ничего нового тут не будет- порядок разборки и информация по составу. Впрочем, может быть кому-то эта инфа будет полезна, так как имеются кое-какие тонкости. Итак, поехали…

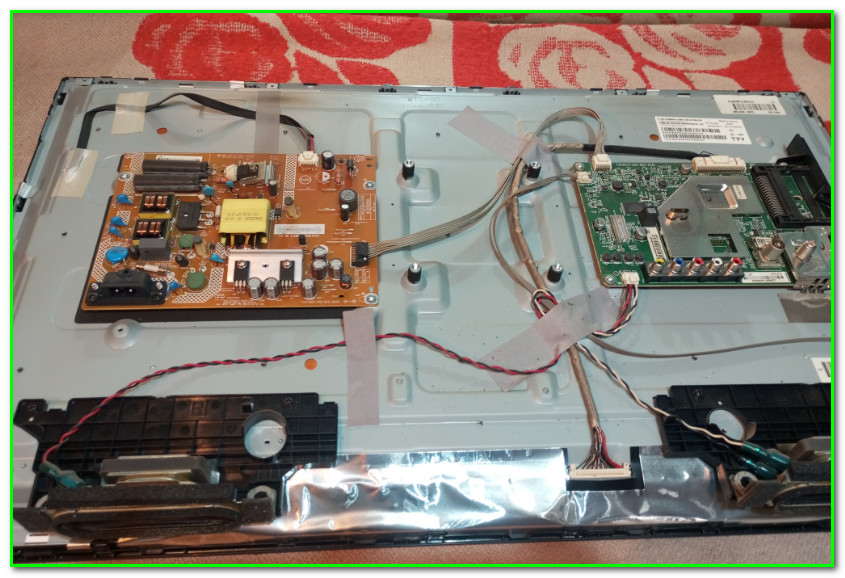

Состав телевизора

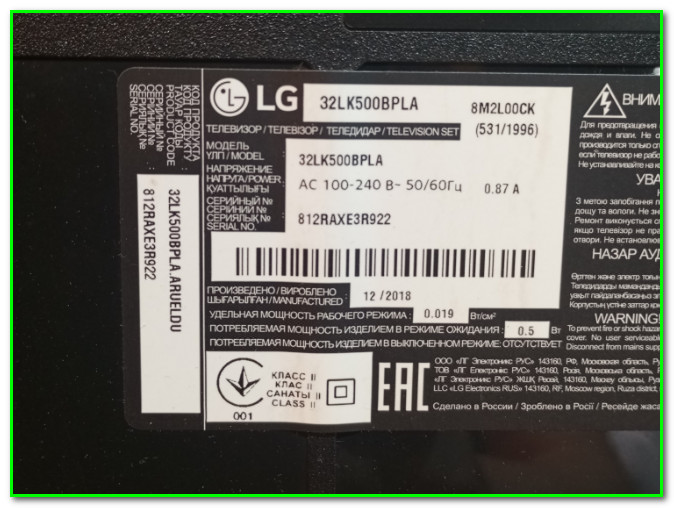

В подробности вдаваться не будем- вся инфа на фото ниже:

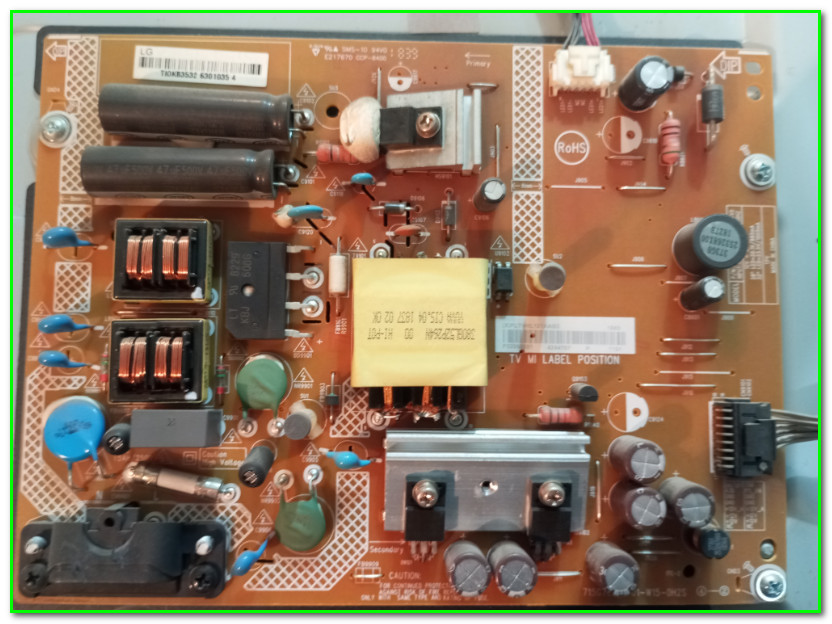

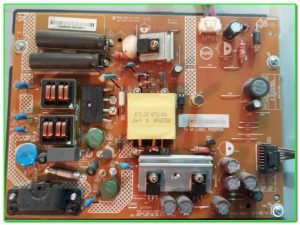

Источник питания, он-же и драйвер подсветки

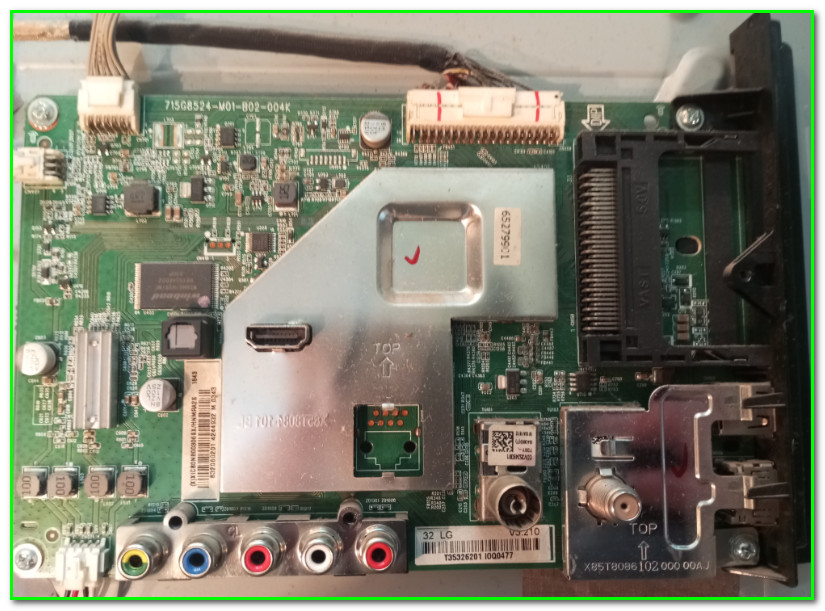

майн вот такой:

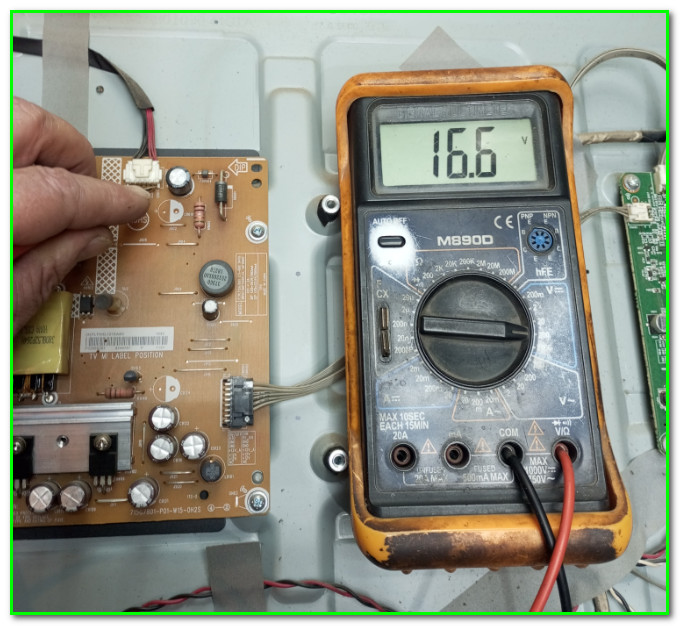

Думаю что все уже поняли предысторию- телек включается, экран темный, если фонариком посветить то вроде-бы картинка виднеется. На всякий случай проверяем работоспособность драйвера подсветки- для этого просто замеряем напругу на выходе драйвера:

В дежурке тут +16.6V. Пробуем включать- напряжение подскочило примерно до +35V, затем плавное падение. Вывод- драйвер живой, необходимо корыто разбирать

Порядок разборки

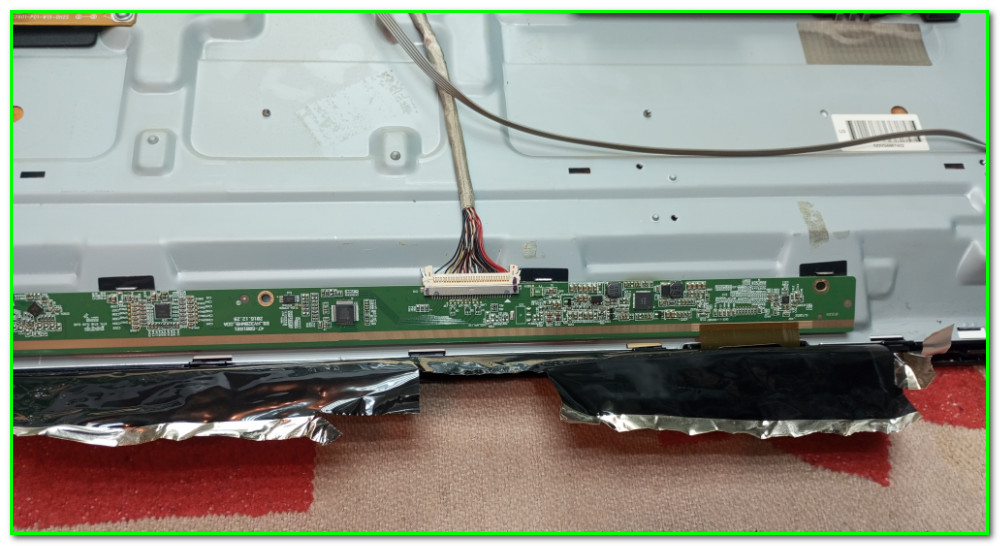

Начинаем как всегда с платы матрицы- нам ее необходимо освободить. Она здесь спрятана под широким металлизированным скотчем

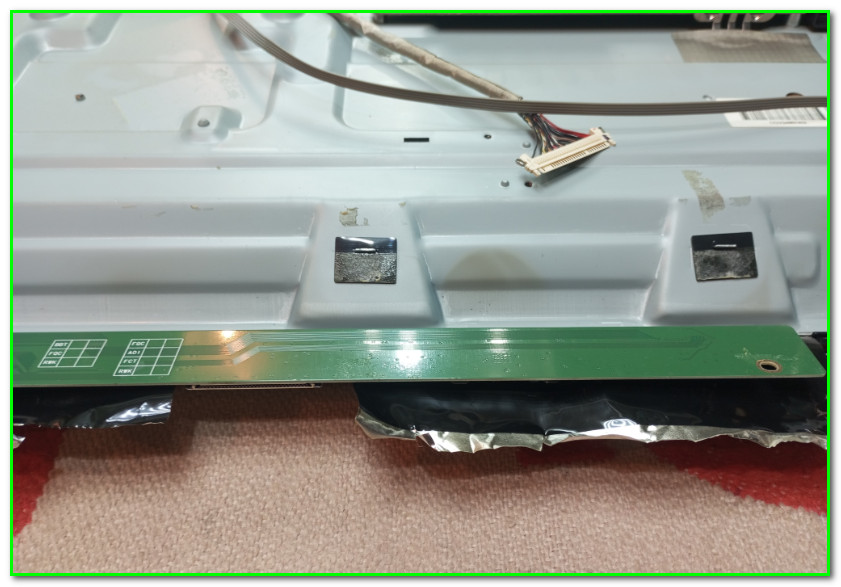

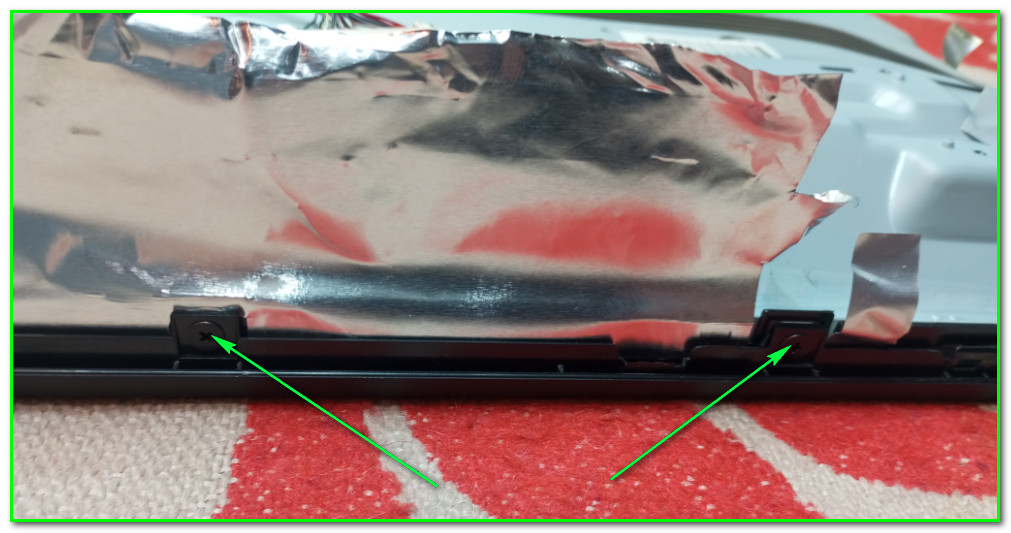

Хотя имеются пластиковые защелки, производитель её еще и подклеил зачем-то

Плату временно возвращаем на место и снимаем переднюю рамку. На данном телеке она прикручена винтами по всему периметру, что чрезвычайно удобно:

После того как рамка будет снята, лично я посоветовал-бы оторвать весь этот металлический скотч, которым она облеплена вкруговую чтобы он потом не мешался при сборке.

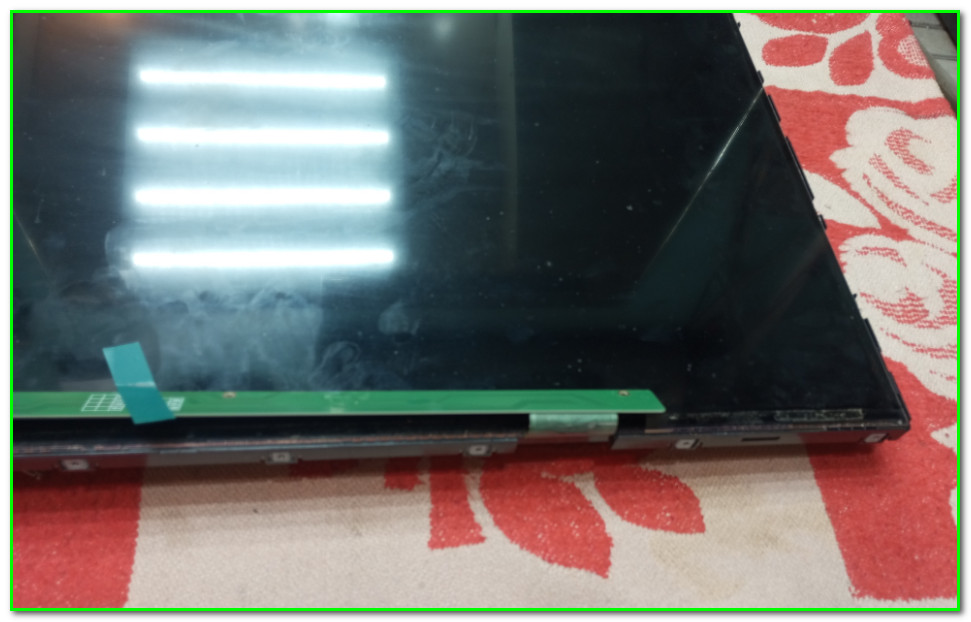

Рамку сняли, плату фиксируем в вертикальном положении

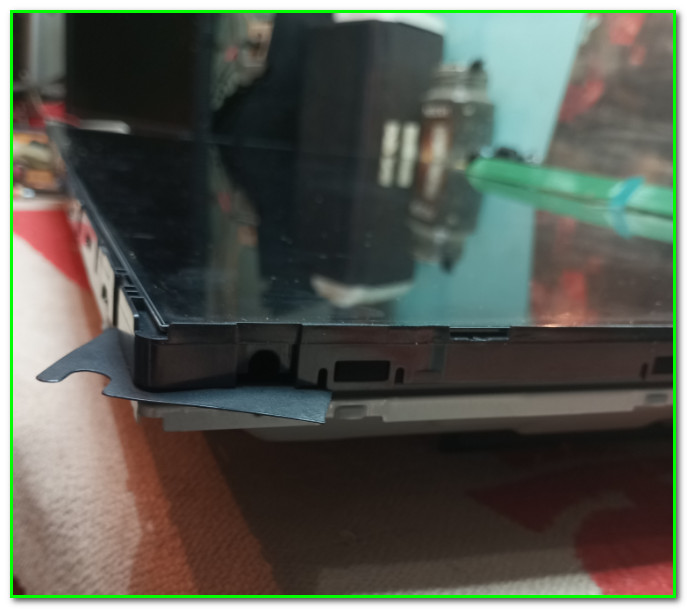

А вот далее- ВНИМАНИЕ!!! Матрица приклеена к рамке!! Необходимо снимать их вместе, так как отклеить матрицу здесь довольно сложно из-за высоких бортиков

Матрицу снимаем вместе с рамкой и потом ее все-же желательно отклеить изнутри, а иначе обратная сборка может оказаться затруднительной.

Какие светодиоды в телевизоре LG 32LK500

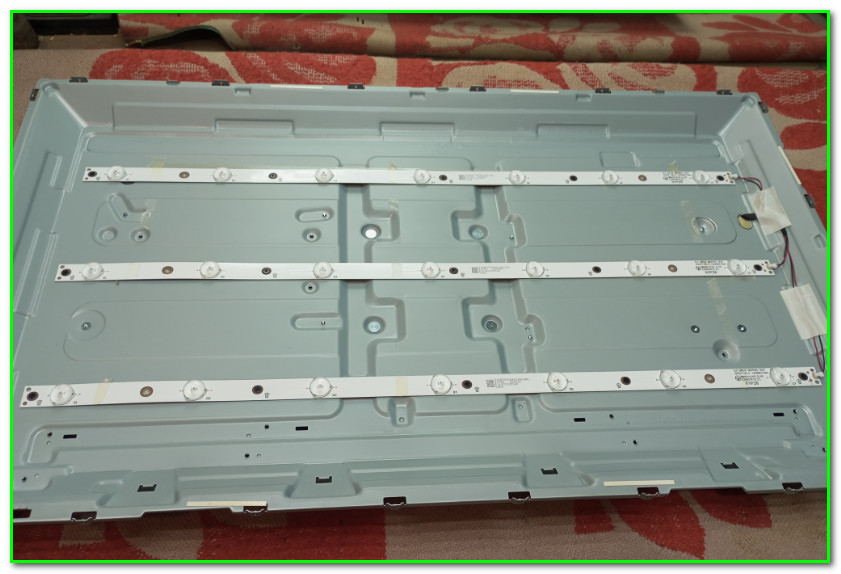

Внутри у нас вот такая картина:

Три планочки по 7 светодиодов на каждой. Включение- независимое для каждой планки.

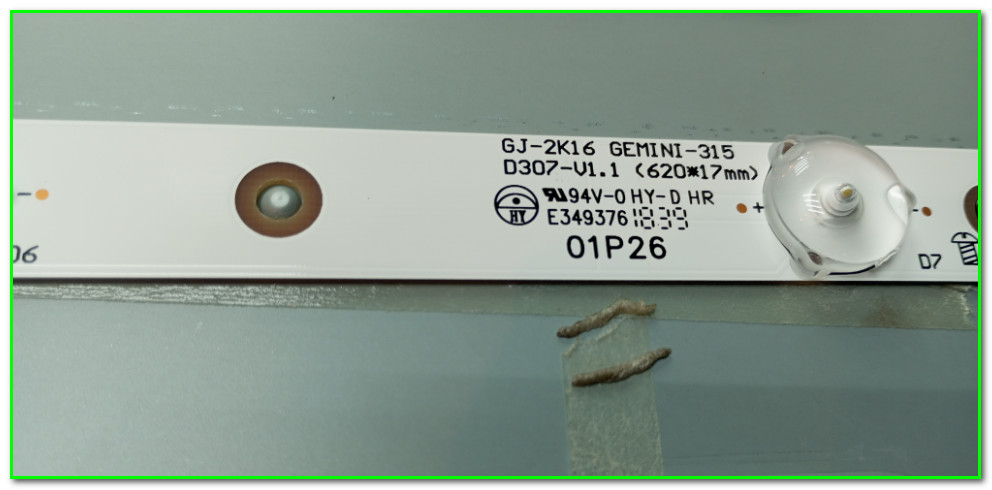

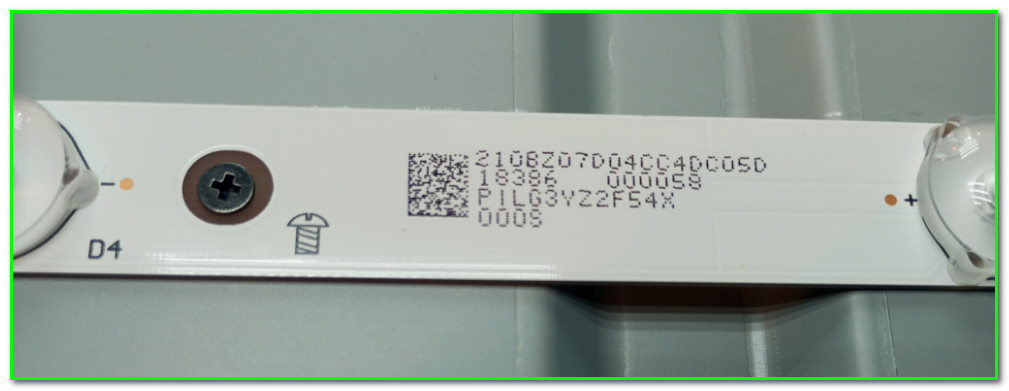

Маркировки на планках вот такие:

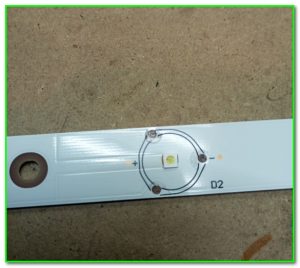

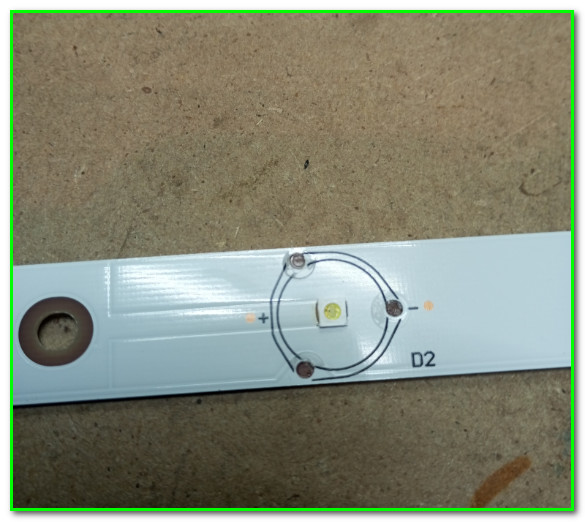

Светодиоды применяются 3-х Вольтовые, выглядят вот так:

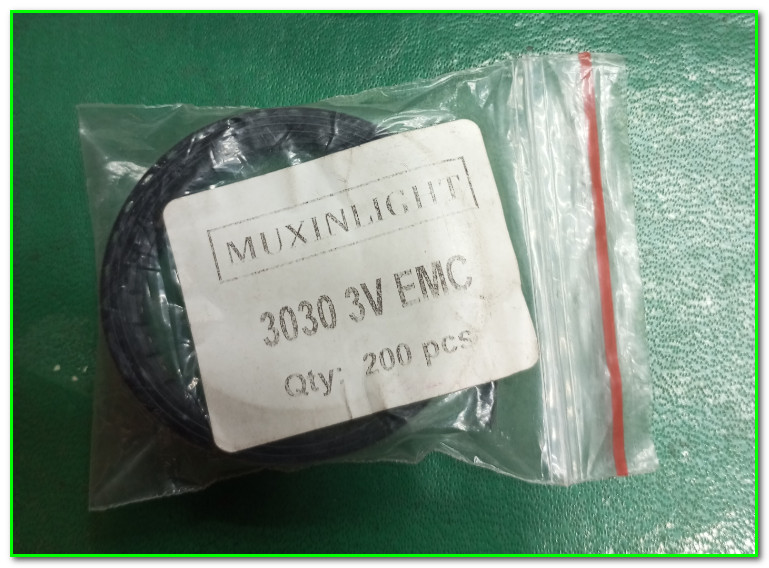

Если решили сами планки не менять, а лишь светодиоды перепаивать- то подойдут типоразмер 3030, 3V, контакты EMC

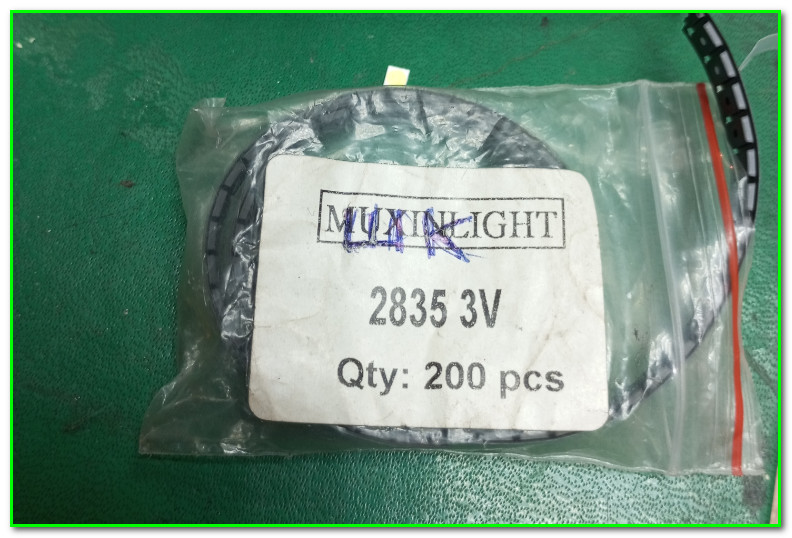

Можно также 2835, 3V, с широкой катодной площадкой

Продается все это дело на известном маркет-плейсе, подробности ВОТ ЗДЕСЬ

Уменьшаем ток подсветки

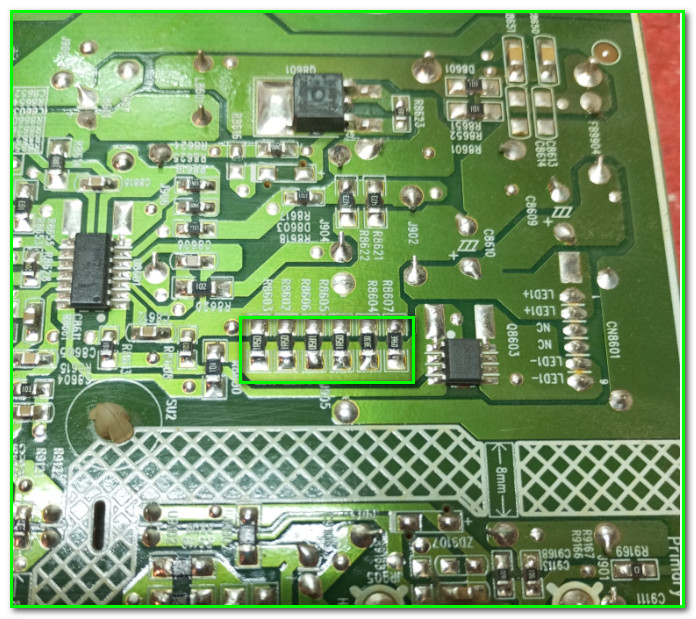

Ну и конечно-же обязательная процедура после каждого ремонта- уменьшение тока подсветки. На телеке LG 32LK500 она производится стандартным образом- увеличиваем номинал токового датчика. То есть выпаиваем резисторы. Они расположены вот здесь:

Как видим- здесь 6 низкоомных резисторов. 2 из них можно сразу смело выкидывать, ну а дальше уже по ситуации- смотрим мультиком что получилось.

Ну вот, друзья, такая у нас незатейливая статейка сегодня получилась. Если есть вопросы- заныривайте к нам на ФОРУМ, и на этом разрешите попрощаться.

Удачи в ремонтах!! 🙂
