BBK 39LEM-1089 ремонт подсветки
Привет друзья!! 😎

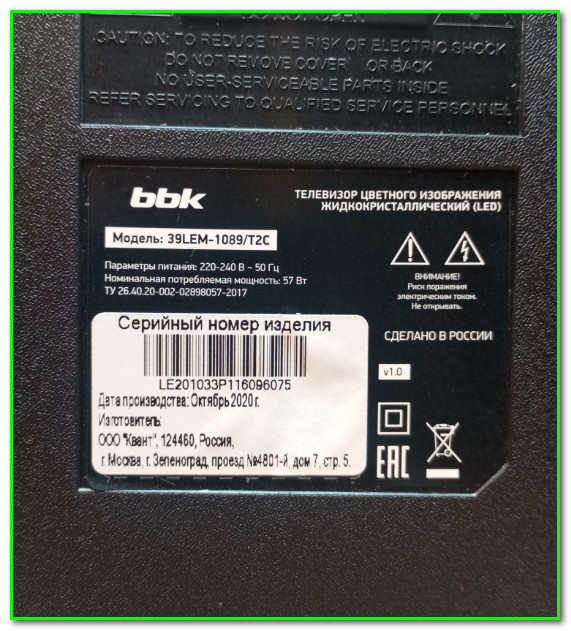

Сегодня мы будем производить ремонт подсветки в телевизоре BBK 39LEM-1089
Предыстория:
Ну здесь все как всегда- темнокожие товарищи в темноте уголь грузят… 🙂 Вроде-бы что-то на экране маячит если хорошо и тщательно присматриваться, но яркости нету никакой от слова совсем.
Причем телек уже был в ремонте с подобной проблемой, а вот когда у кого и во сколько все это вылезло осталось тайной. Ну что-же.. Возможно это даже и к лучшему- если был когда-то клееный, то эту проблему уже устранили. Итак, вскрываем мы его…

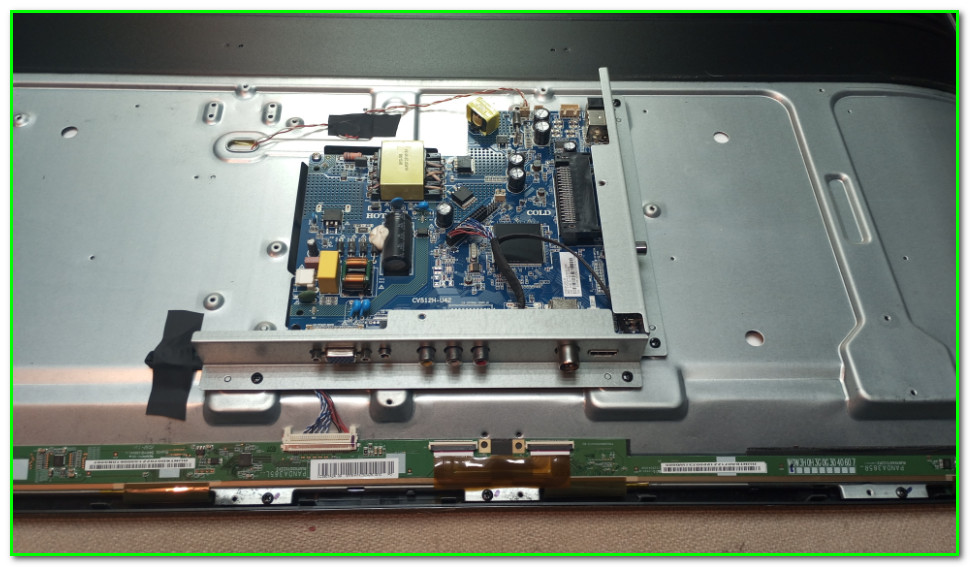

Вот что у нас внутри:

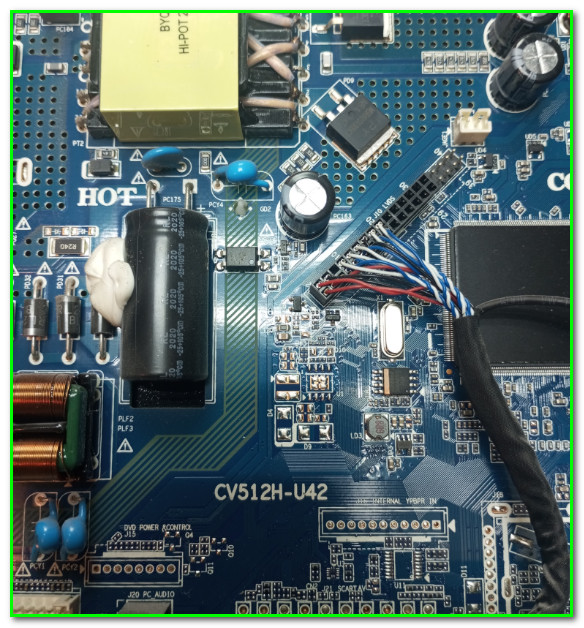

Майн называется CV512H-U42

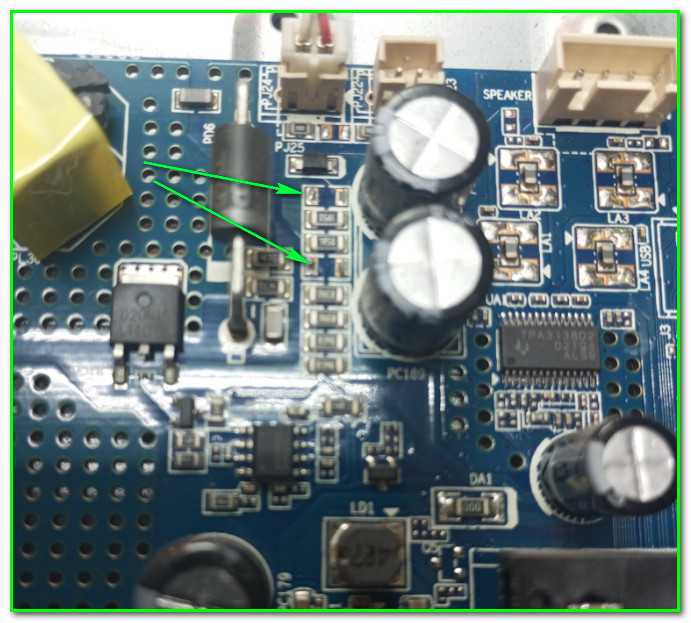

Ток подсветки на нем уже уменьшали- выпаяли два резистора

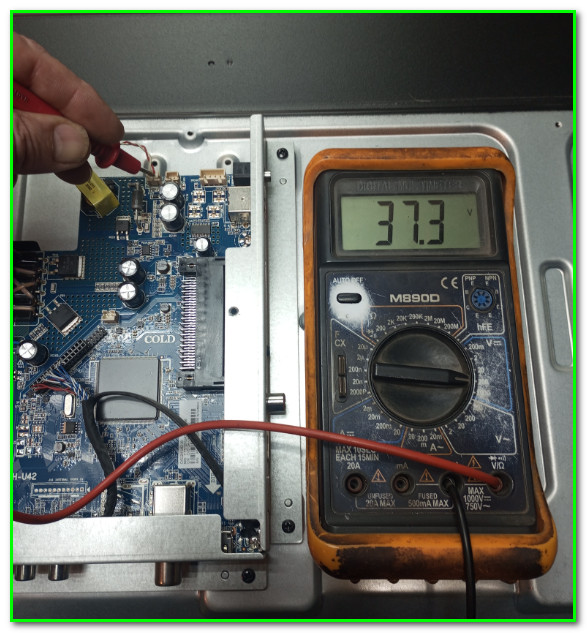

Драйвер подсветки тоже живой- в дежурном режиме на выходе имеется +37.3V
При включении- бросок где-то до +90V (сфоткать не успел). Все в порядке, все работает, корыто разбирать надо…

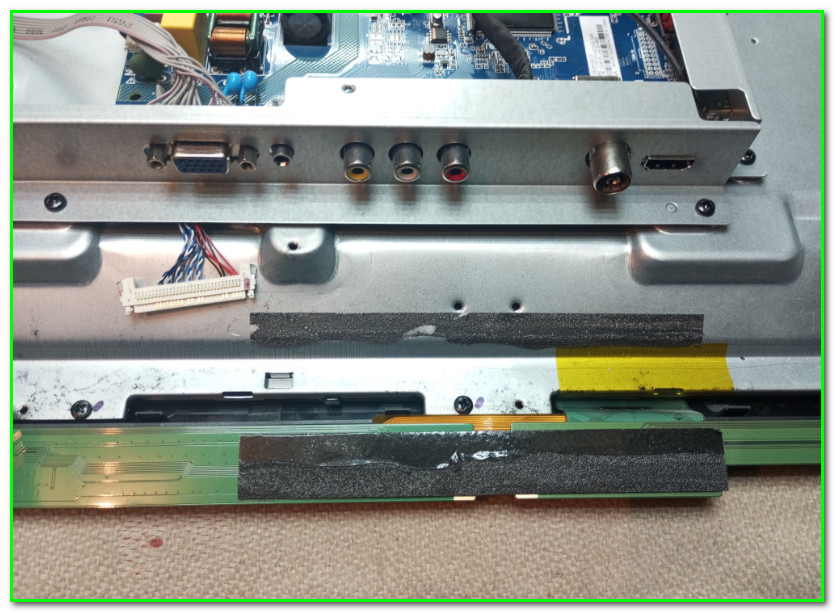

Платы драйверов были когда-то приклеены

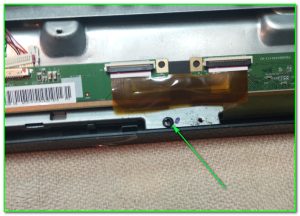

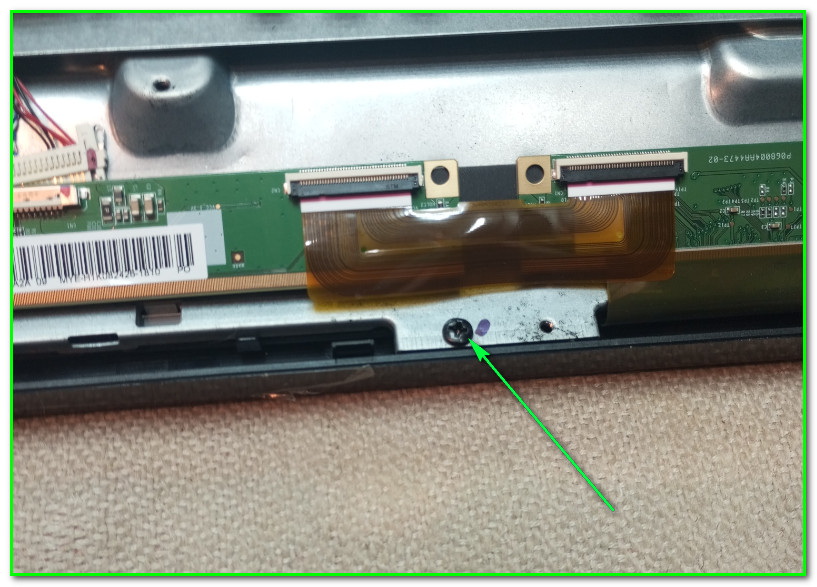

Передняя рамка имеет внизу несколько саморезов
Далее по периметру стандартные защелки.
Матрица снялась прекрасно- даже если учитывать тот факт что телек уже открывался никаких следов скотча обнаружено не было.

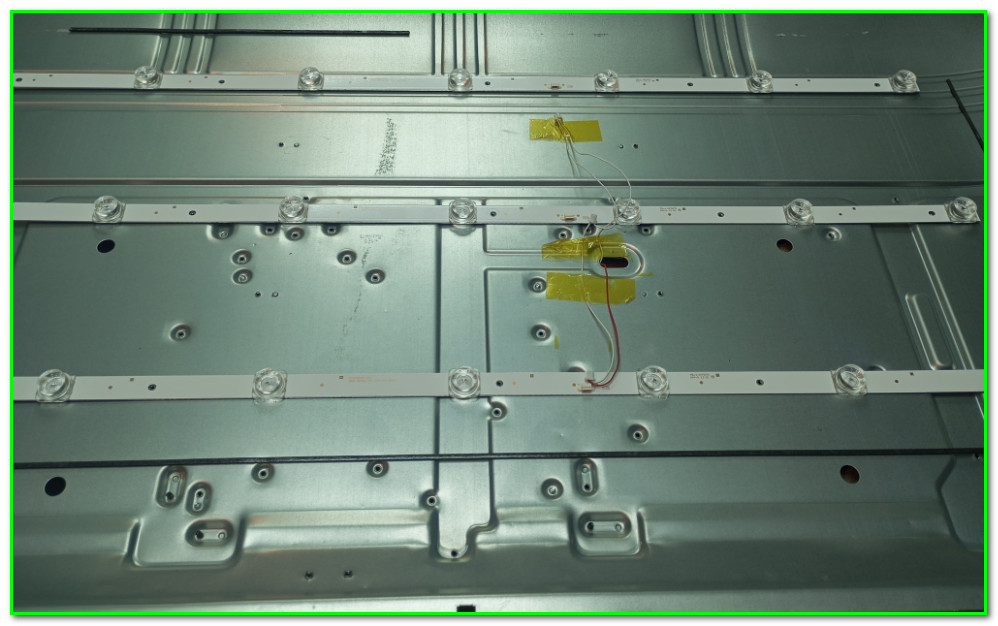

Планки выглядят вот так:

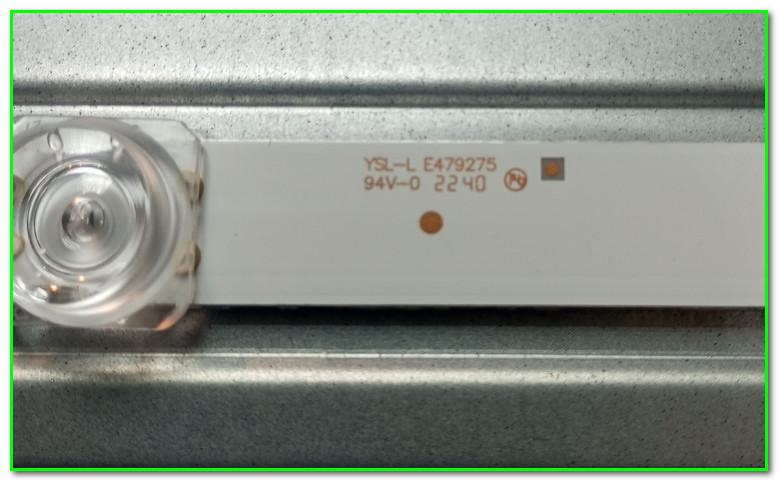

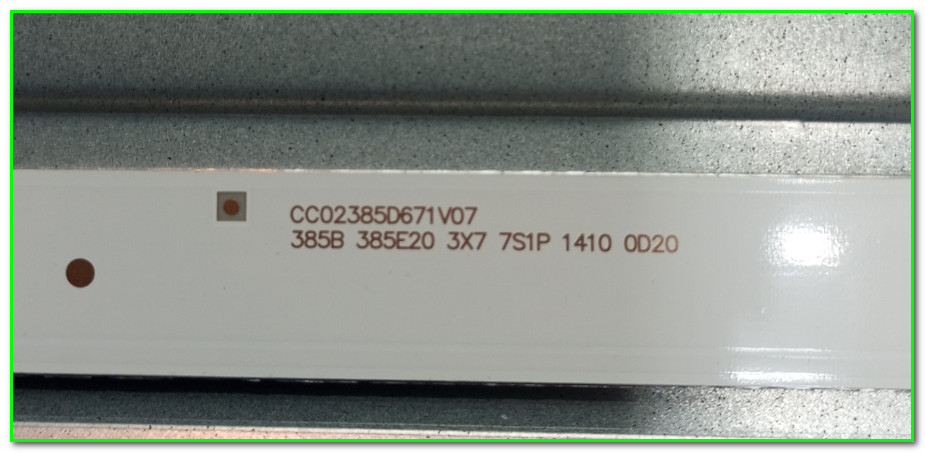

Алюминиевая основа, по 7 светиков на каждой, сами светики 3-х Вольтовые. Имеются вот такие маркировки:
Чего им не жилось- тайна покрытая мраком… Вроде-бы все «по уму», хотя…
Сложилось впечатление что они с разбора что-ли… На светодиодах износ довольно сильный был (синенькие они уже были), плюс еще были видны какие-то следы скотча с обратной стороны, которых по определению не должно здесь быть, так как планки имеют винтовое крепление. Линзы, опять-же, с по размеру- великоватые какие-то- с трудом в отверстие рассеивателя входят, даже кое-где он немного разорван был.
К сожалению ничего этого отфоткать не успел… 😳
Так что, друзья, вполне вероятно что родные планки могут иметь совершенно другие маркировки и если у Вас имеются какие-то сведения на этот счет- можете поделиться на нашем ФОРУМЕ
Ну а дальше я поступил привычным для меня способом- просто перепаял все светики «оптом».

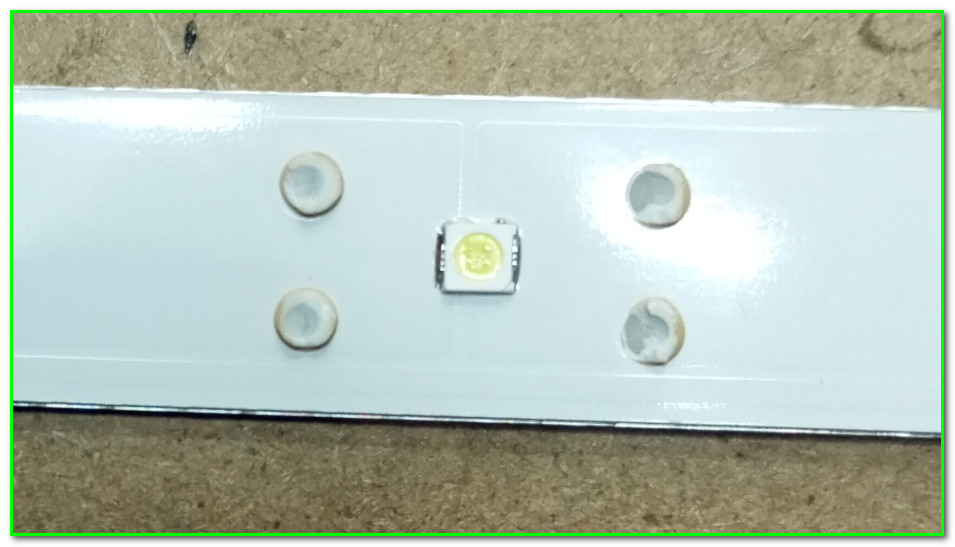

Были установлены вот такие:

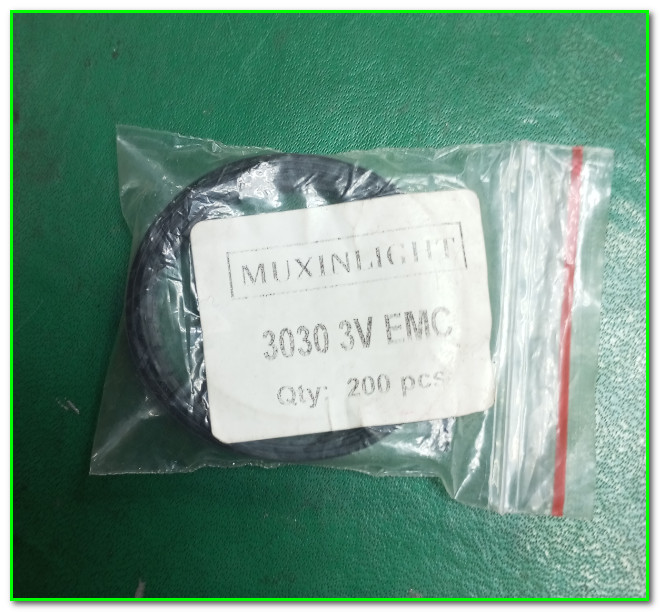

Типоразмер 3030. Они 3-х Вольтовые, контакты обычные, широкая площадка- катод. Поставил вот такие:
То же самое по параметрам, только контакты EMC
