Монитор AOC 919VWA не включается

Привет друзья!! 😎

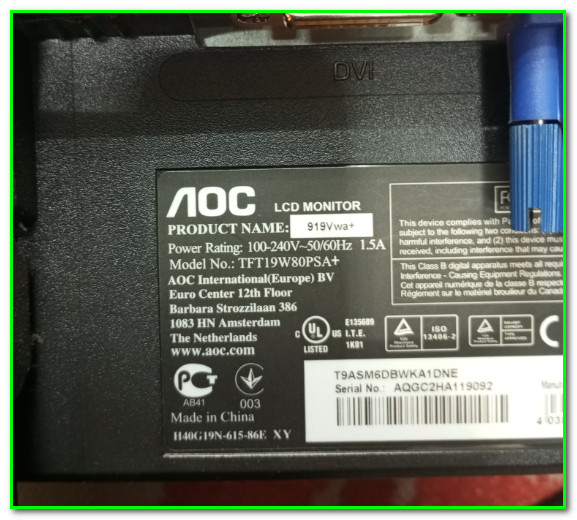

Сегодня мы будем ремонтировать моник AOC 919VWA

Пришел с диагнозом не включается. По факту так оно и есть- индикатор периодически моргает и дальше ничего не происходит:

Ну что-же… Разбираем…

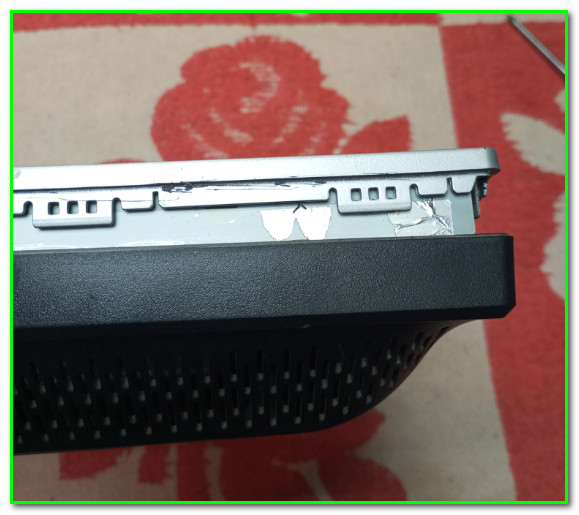

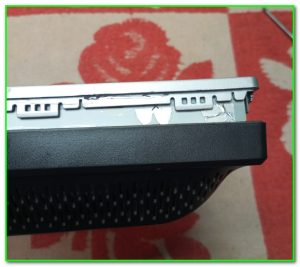

Ну здесь все как всегда со всеми мониторами- куча защелок по кругу

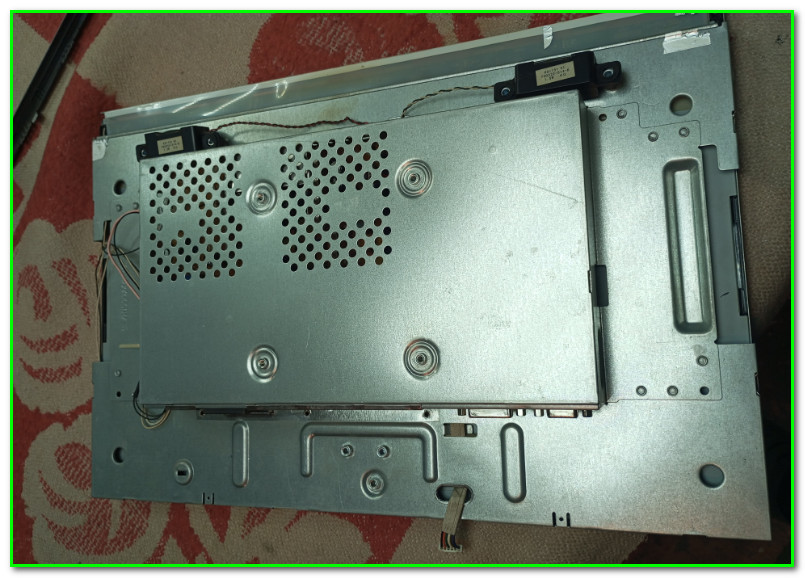

Задний пластик сняли- здесь все полностью в железо замуровано, как будто решили полностью его изолировать от мира чтобы вааще никаких электромагнитных полей ни туда и не оттуда… 🙂

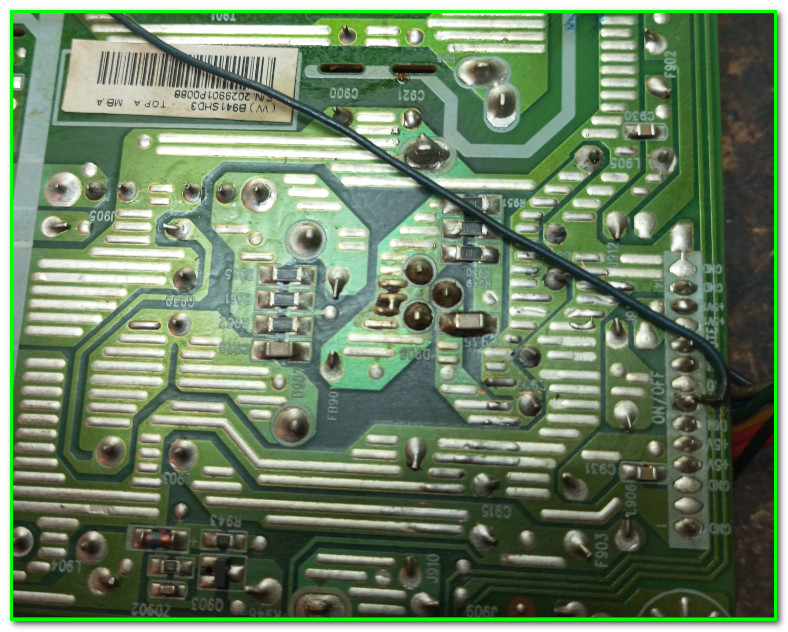

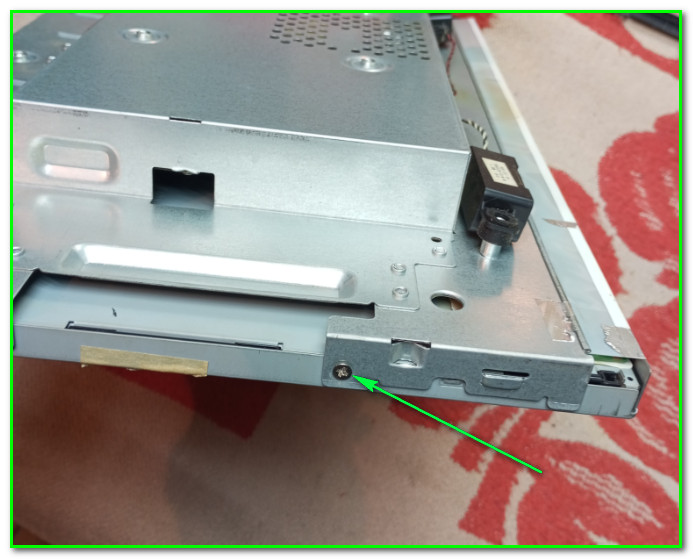

Теперь надо еще до «потрохов» добираться. Необходимо их от матраса отцепить. В принципе здесь ничего сложного нету- всего пара винтиков по краям:

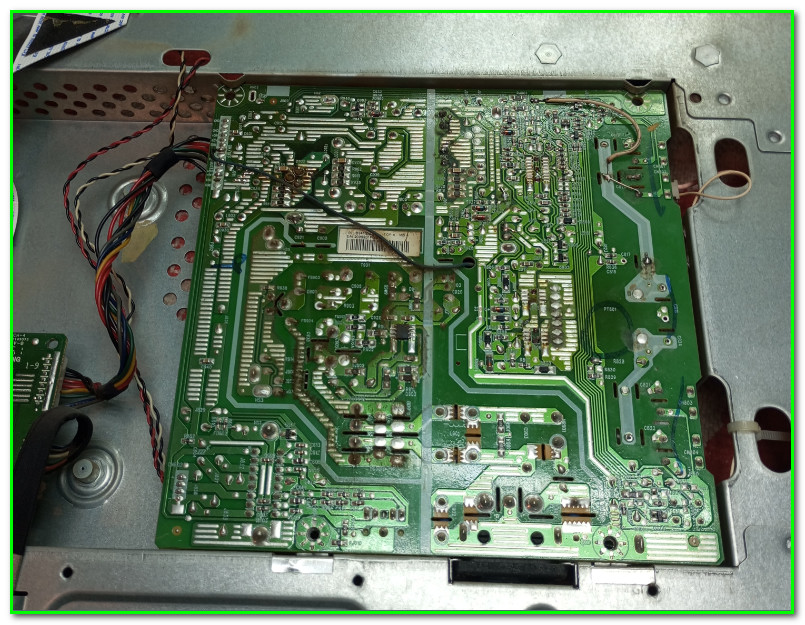

Вот, собственно, что у нас внутри:

Забегая немного вперед хочу сообщить следующее:
* В принципе у нас схема на эту модель имеется. Находится она в разделе СХЕМЫ МОНИТОРОВ, однако она нам не понадобится
* Данный моник уже был в ремонте- у него переделывалась подсветка по принципу светодиоды вместо ламп, однако фотографии не сохранились. Могу лишь сказать что отработал он с тех пор более 6-ти лет, претензий не было. Был, правда, нюанс- питание инвертора было +18V и поэтому при установке светодиодов пришлось еще дополнительную КРЕН-ку туда засунуть.

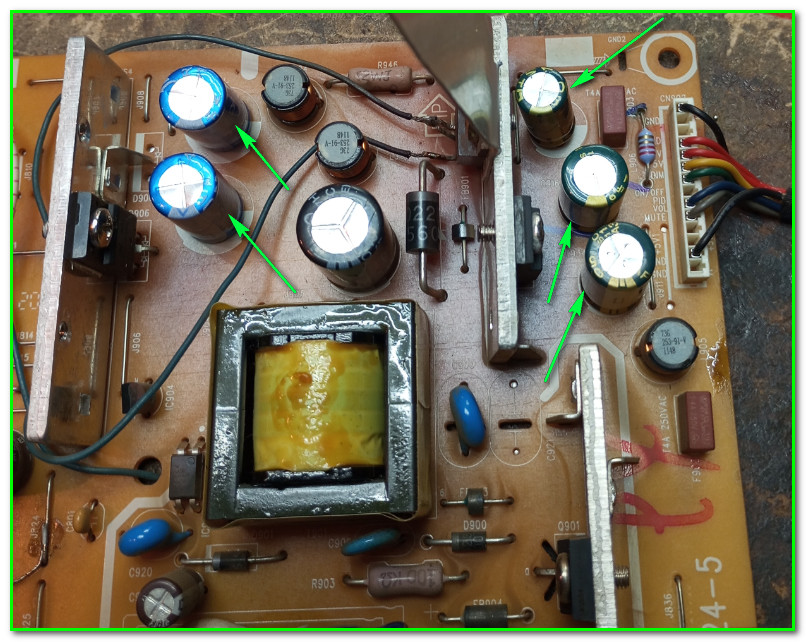

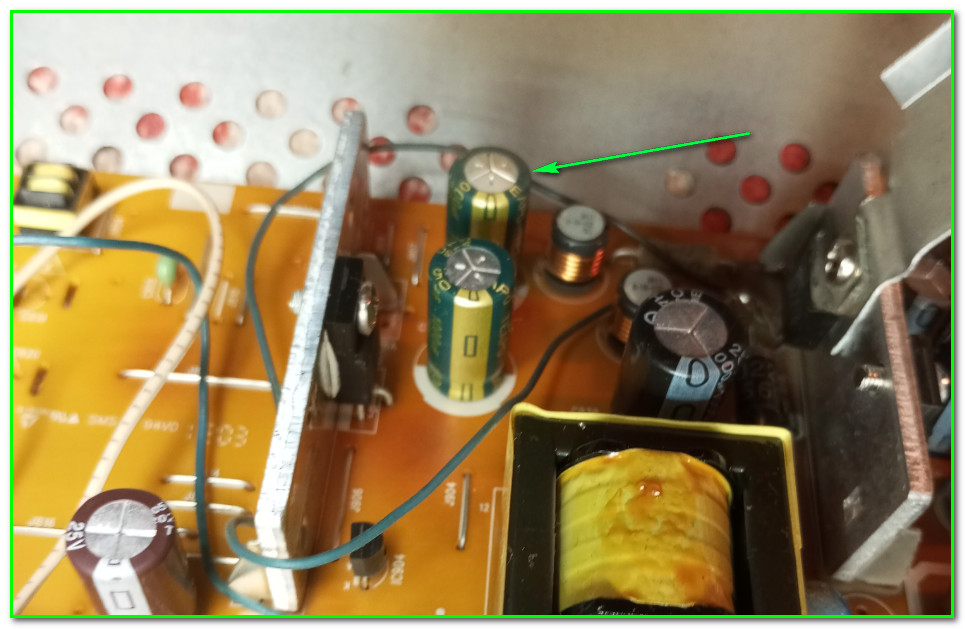

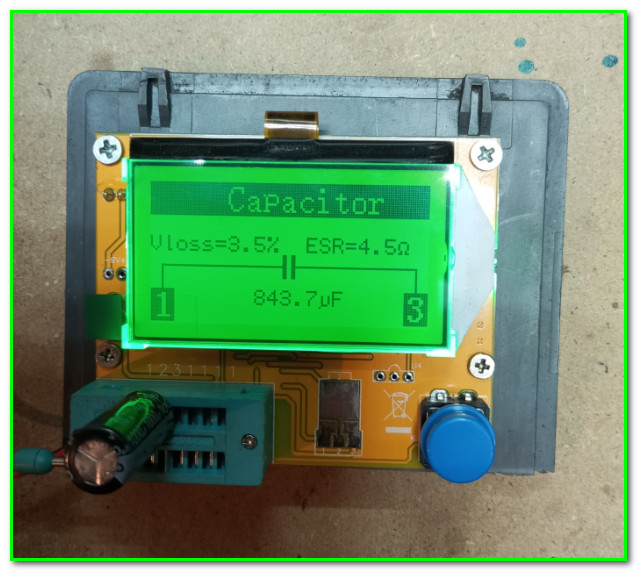

Сразу-же обнаружился один пузатенький кондерчик емкостью 1000 мкФ * 25V

Замена ничего не дала… Ладно, поехали дальше… 🙂

А дальше проявилось интересное обстоятельство: при отключенной матрице подсветка запускается, светодиодик-индикатор работает в штатном режиме- цвет меняет, на клаву реагирует. Но лишь стОит подцепить матрас- то все виснет, светодиод начинает моргать, из ТПИ слышны слабые щелчки как при перегрузке.

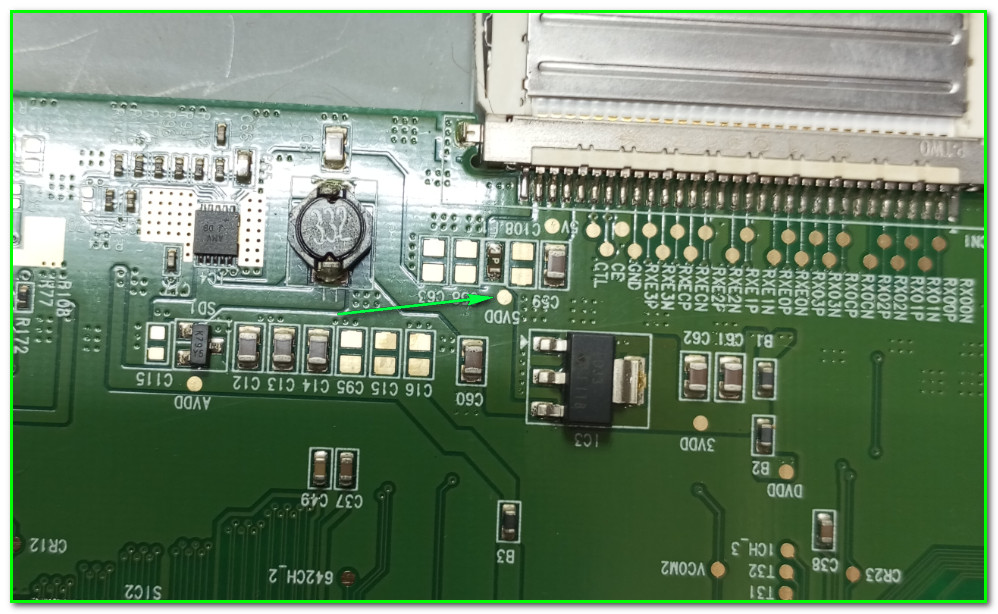

Ладно, залезем в матрас (точнее в его плату). Там у нас имеется контрольная точка:

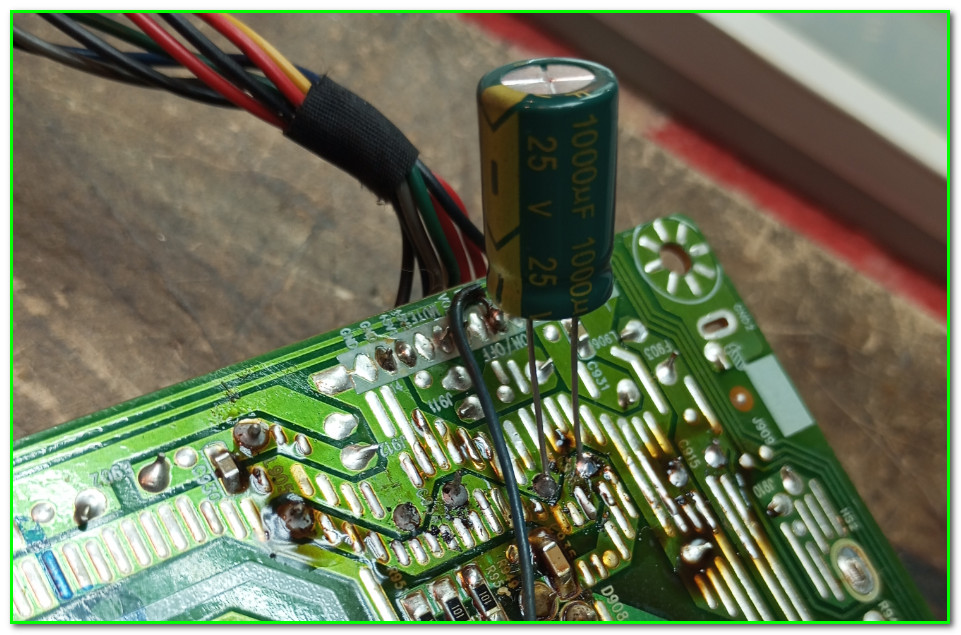

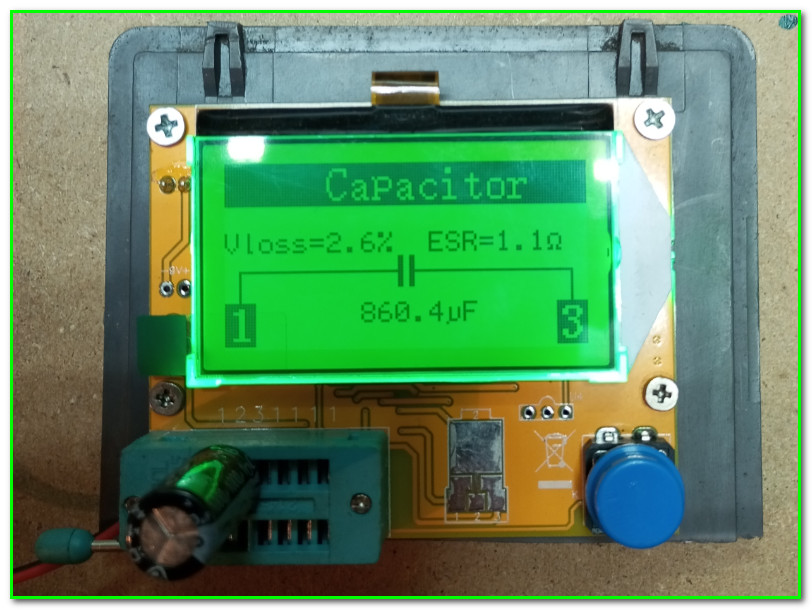

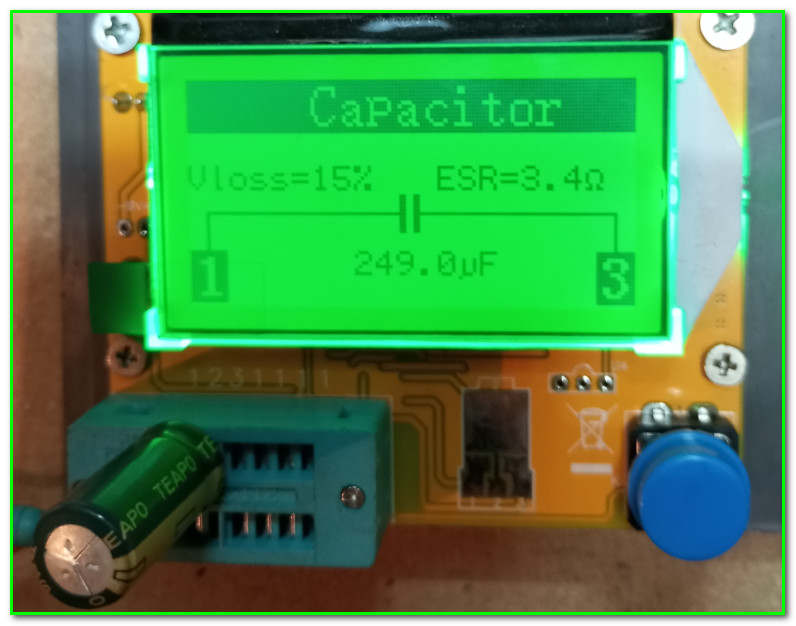

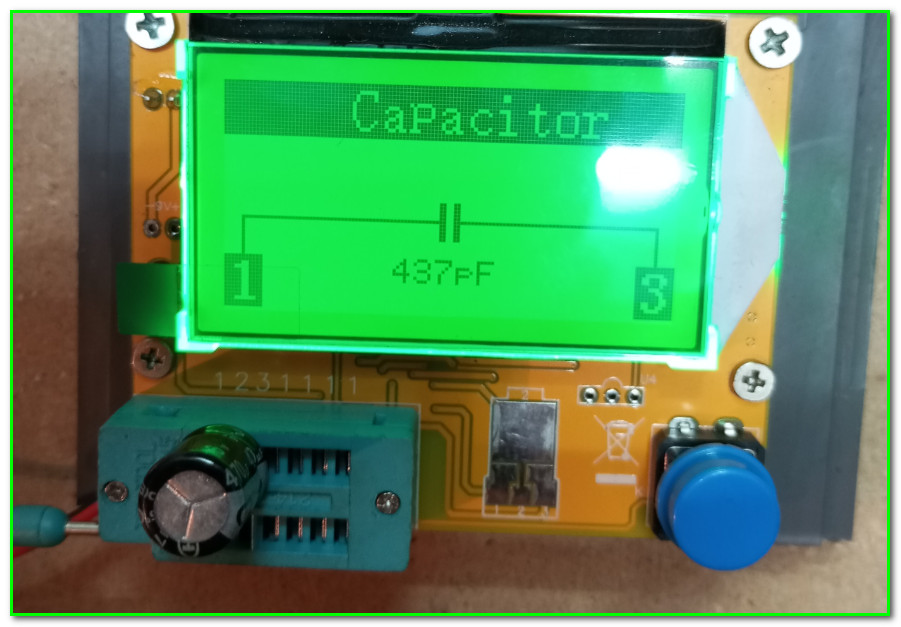

КЗ на «общий» в этой точке не наблюдается, а вот с напряжением происходят чудеса- вместо положенных +5V там все скачет в пределах 1V8….2V8. А что если опять емкости? Видимых «беременностей» на электролитах по выходу БП +5V не наблюдается. В принципе у нас в наличии приборчик имеется для проверки емкостей, но он внутрисхемно не работает, так что решено было поступить проверенным «колхозным» образом- подключаем новый кондер в параллель проверяемого
