BBK-32LEM-1088 ремонт подсветки
Привет друзья!!! 🙂
Сегодня мы будем ремонтировать подсветку в телевизоре BBK-32LEM-1088
Все у нас тут стандартно- экран темный, звук есть, на темном фоне картинка просматривается.
Ну и диагностика с ремонтом будет так-же стандартна- сначала проверяем работоспособность LED-драйвера, если он живой то разбираем корыто, меняем светики и потом, конечно-же, убавляем ток подсветки.
Конечно-же я по-порядку буду рассказывать и показывать тонкости разборки. Итак, поехали…
Состав телевизора BBK-32LEM-1088

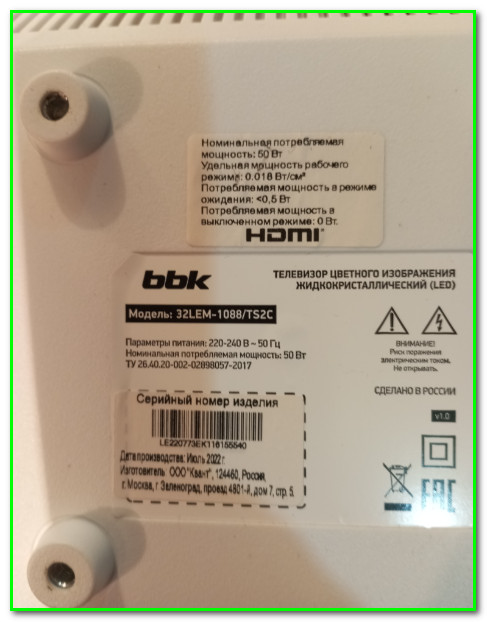

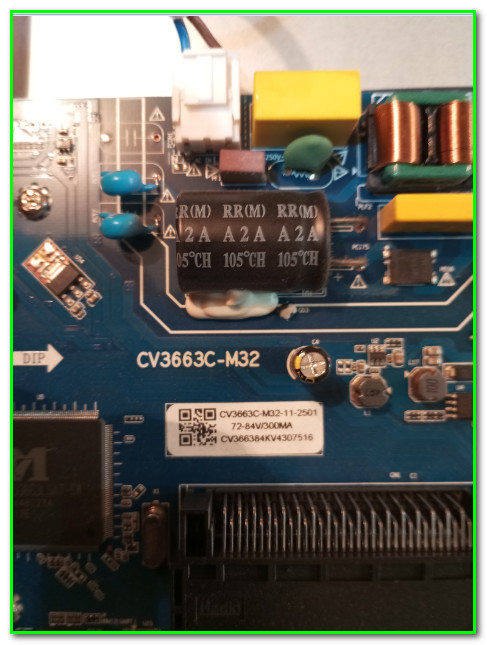

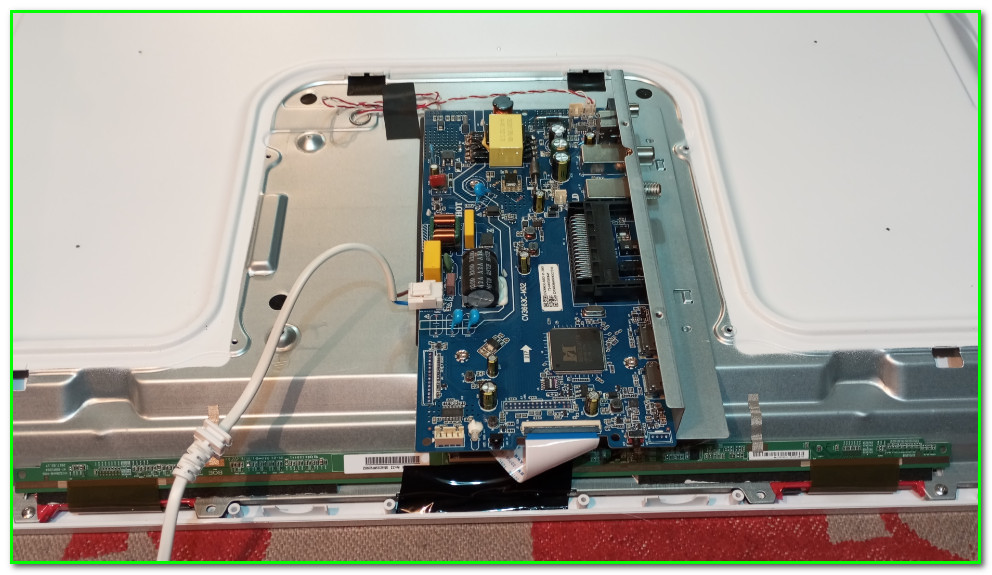

Обычный «одноплатник». Майн называется CV3663C-M32
Внешний вид проблем не выявил- ни видимых «подгорелостей», ни «беременных» емкостей.
Замеряем что у нас происходит на разъеме подключения:

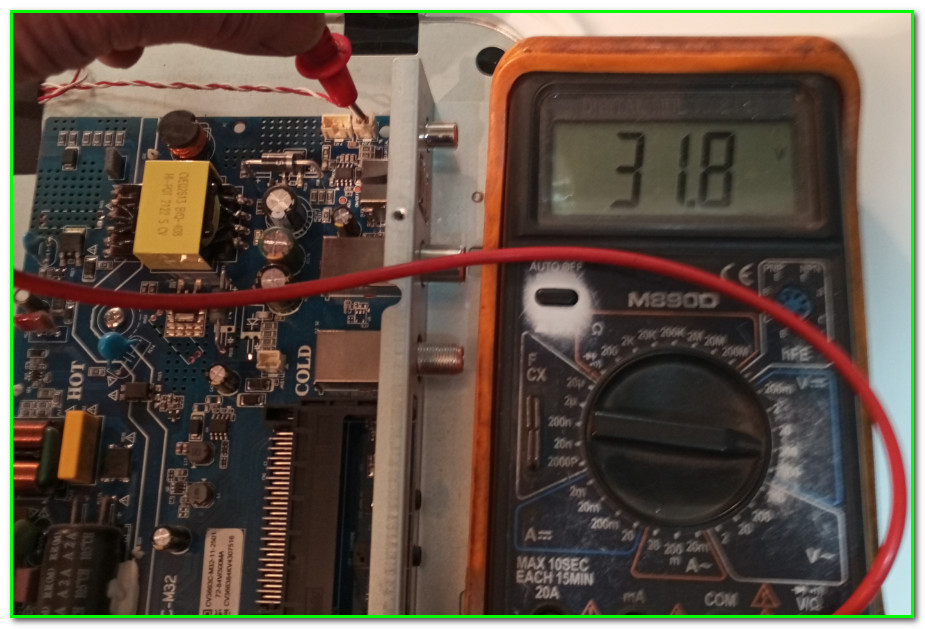

В дежурном режиме +31,8V. При попытке включить- наблюдаем бросок свыше +85V и затем плавное падение (сфоткать не успел). Ну что-же… Придется корыто разбирать…
Порядок разборки
Рекомендую майн снять, так как он немного выпирает в низ и будет мешать отклеиванию платы драйверов.

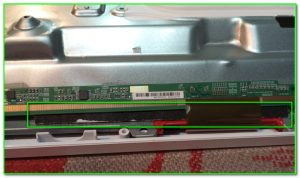

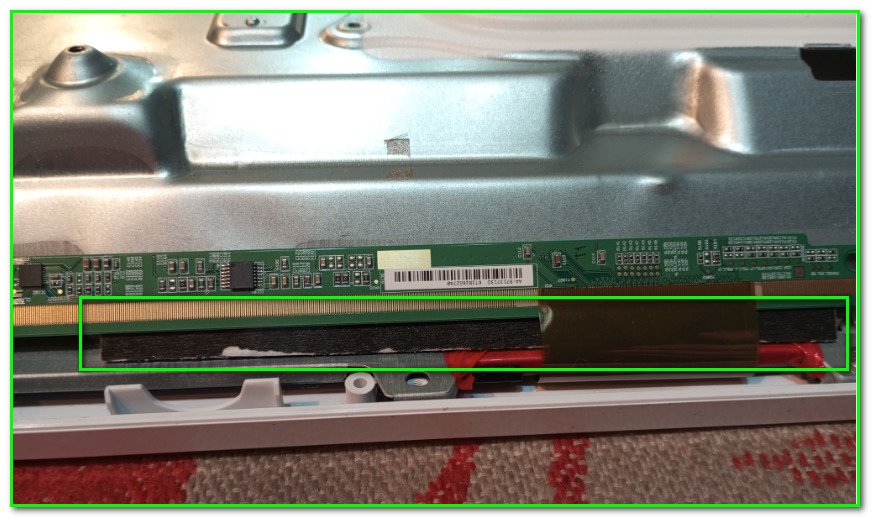

А плата здесь действительно приклеена, причем скотча двустороннего они не пожалели- полоска просто огромнейшая!
Самое интересное то, что хотя и все это дело и отмачивалось спиртом, скотч все равно сохранил свою «липучесть». То есть если мы сейчас плату вернем на прежнее место, то она опять намертво прилипнет.

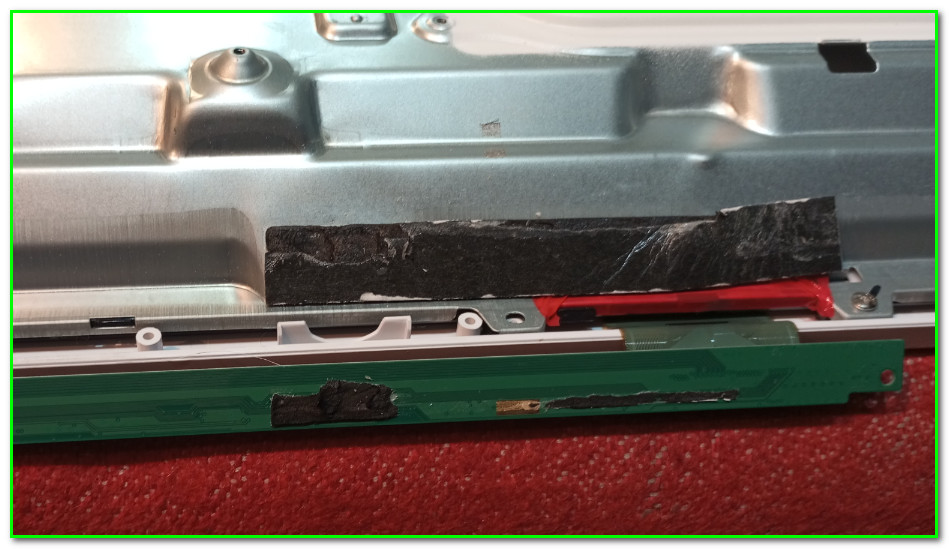

Решил поступить следующим образом: на скотч приклеил полоску пластика и только затем вернул плату на прежнее место, зафиксировав ее изолентой.
Далее, как говориться, «по накатанному»: снимаем рамку. В нижней части имеется пара саморезов- их выкручиваем.
Кстати: есть там и множество других отверстий, так что взял я, да и пометил маркером те места, в которых эти саморезы находятся чтобы потом при сборке ничего не попутать.

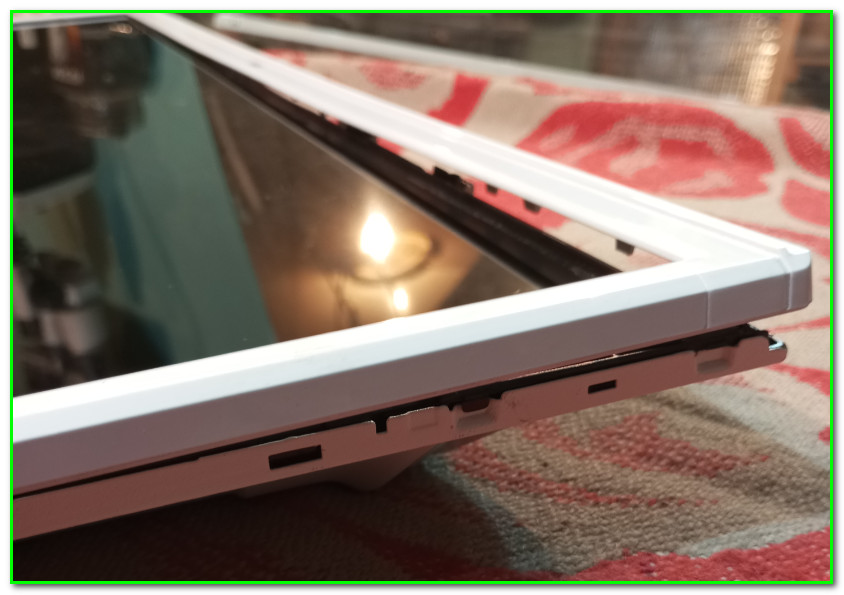

Ну а далее, думаю что уже все догадались- защелки по периметру
Есть, кстати, у меня привычка- я под отщелкнутые углы всегда пластик подкладываю. Делаю это затем, чтобы в процессе «свободного полета» рамка по матрице не стукнула

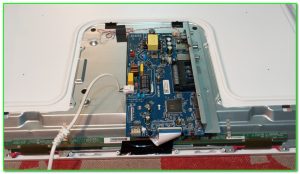

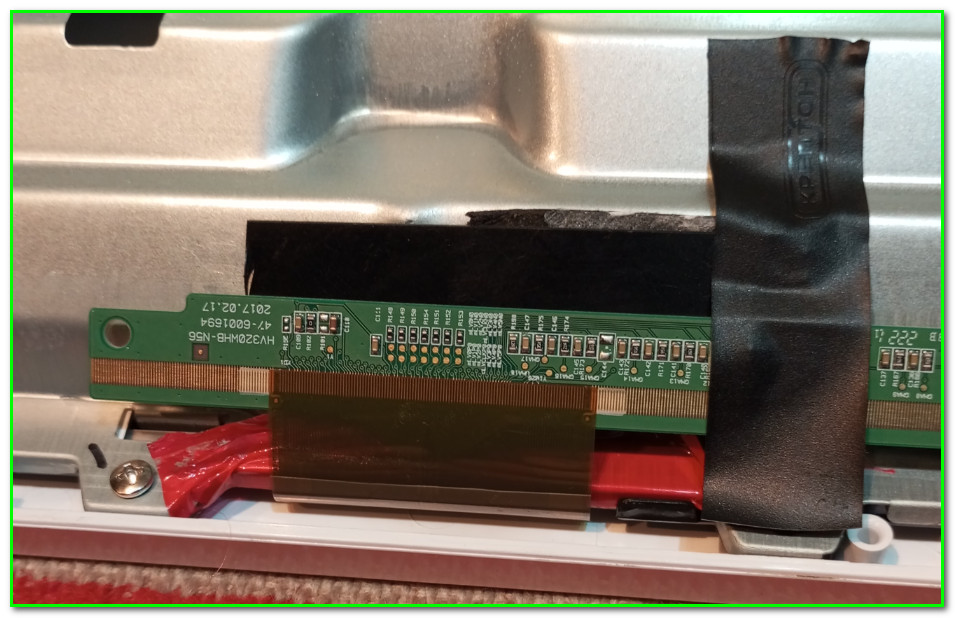

Рамка снята, фиксируем плату драйверов в верхнем положении. Опять-же при помощи самой обычной изоленты

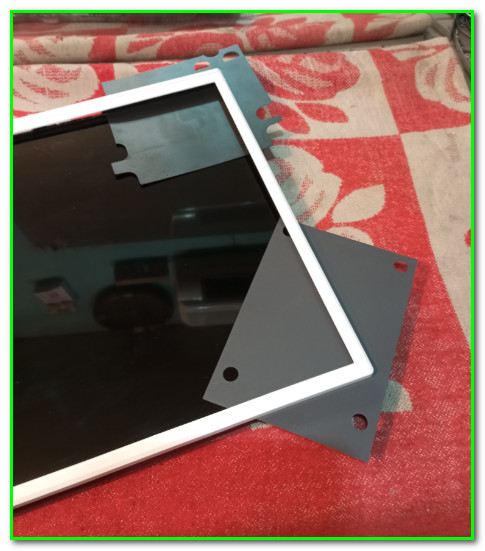

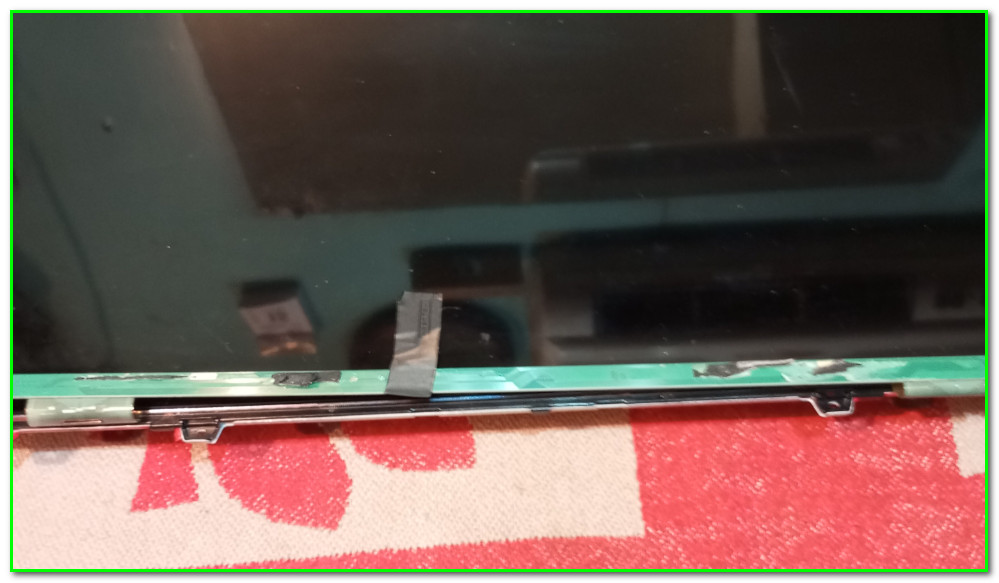

Что хотелось-бы отметить: матрица не приклеена, однако поначалу возникло такое впечатление. А все из за того, что она слишком плотно была зажата между резиновых распорок по углам. Сфоткать, что-то я не подумал, каюсь… Но, думаю что Вы догадались о чем именно идет речь 🙂
Короче говоря, удалил я парочку резинок с одного угла и матрас спокойненько снялся.
Какие светодиоды применяются

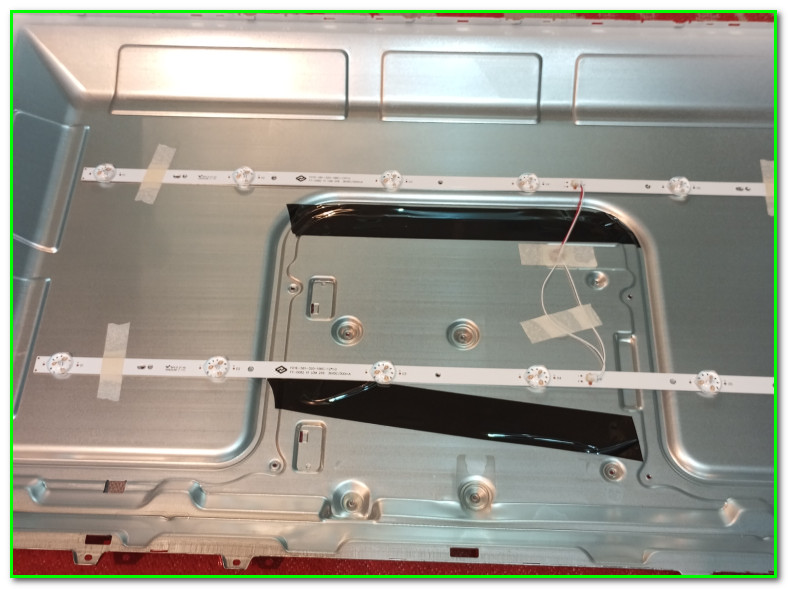

Внутри у нас оказались вот такие планки:

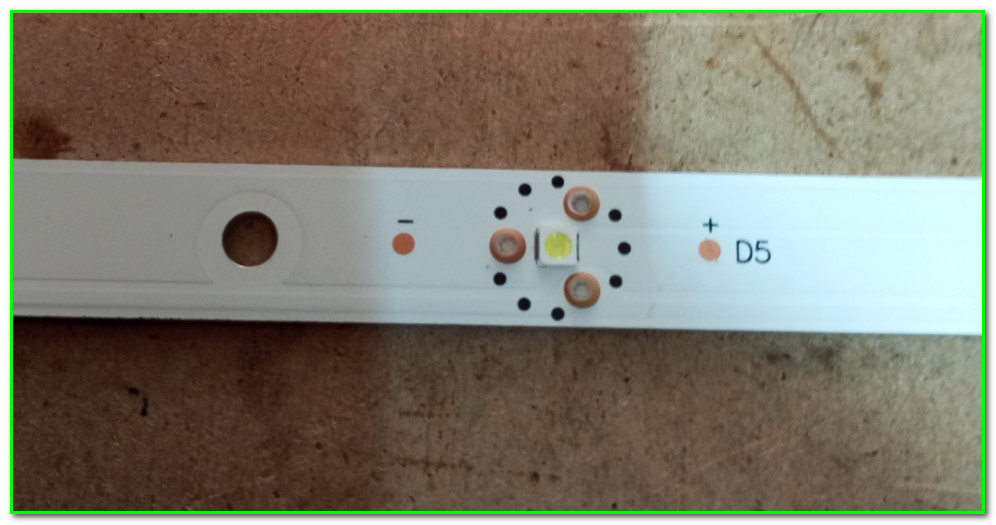

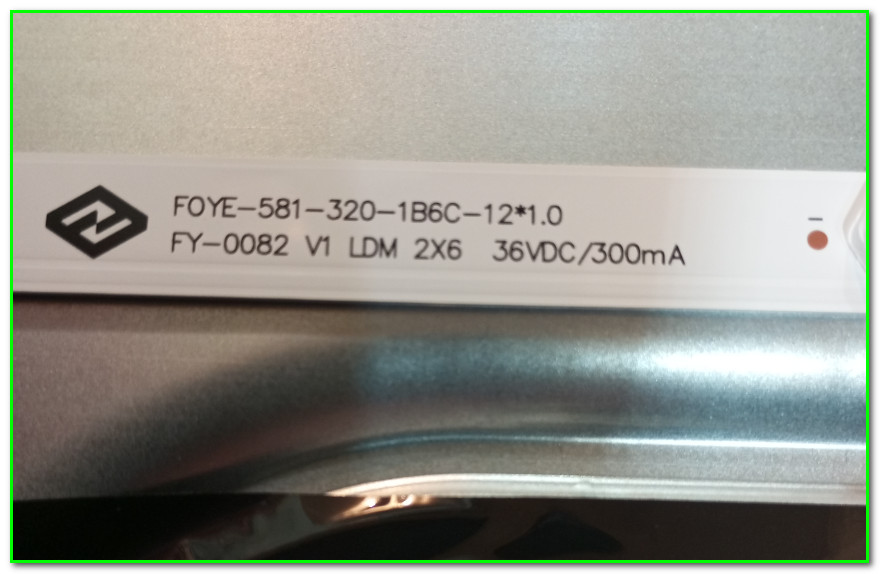

Две планки на алюминиевой основе по 6 светиков на каждой. Вот такая маркировка имеется:

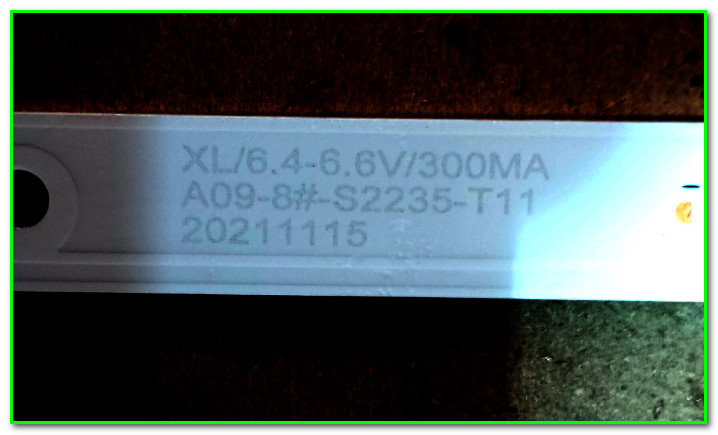

Причем и еще одна надпись обнаружилась! Она была еле заметна, так что пришлось немного в фоторедакторе поиграться
Так… Ну теперь у нас два варианта- маркировку мы знам и можно отправляться куда-нибудь на маркет-плейс или он-лайн магаз и планки заказывать. Но это займет какое-то время (как правило не менее недели), так что вариант второй, лично для меня более приемлемый- сами светики перепаиваем. Это-же гораздо быстрее! Нет необходимости неделю ждать- в течение дня телек реанимируем!
Перепаиваем светодиоды

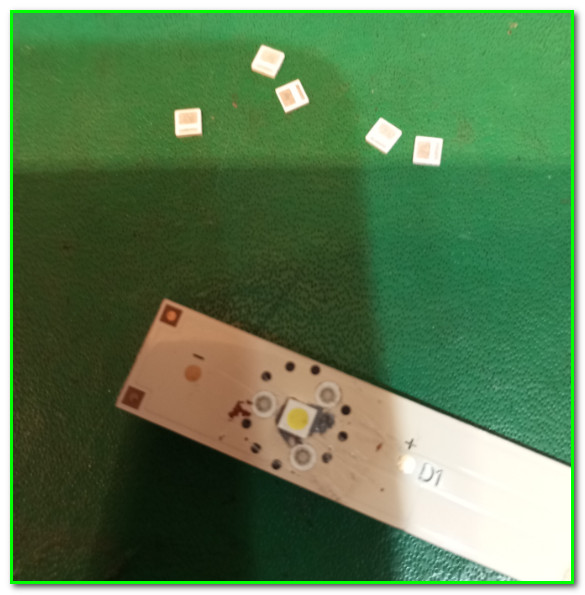

Сами светодиоды здесь выглядят вот так:
Называются они типоразмер 3030, 6-ти Вольтовые, контакты EMC. Проверяются элементарно- с внешнего источника подаем на каждый из них напряжение. Самая обычная телефонная заряжалка +5V для этой цели вполне подойдет.
Сразу-же отмечу что на известных маркет-плейсах светодиоды не продаются, приобрести можно только в поднебесной через АЛИ. Правда доставка занимает довольно много времени, но так как я регулярно занимаюсь ремонтами, то я просто-напросто заранее сделал себе запасы из 15 разновидностей. Лично для меня это удобно: чем ждать неделю планки, я просто сами светодиоды перепаиваю- из такой кучи разновидностей какие-нибудь в любом случае подойдут. 🙂

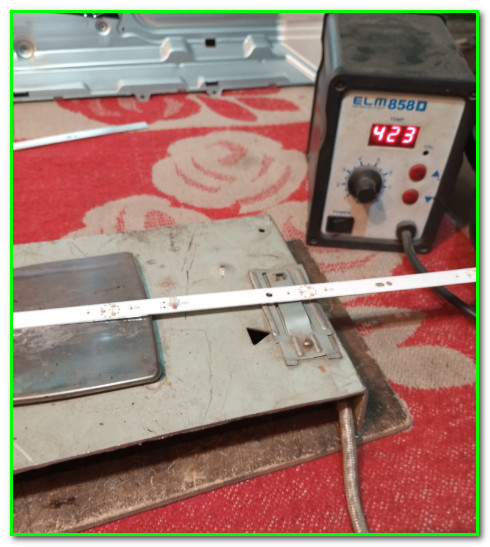

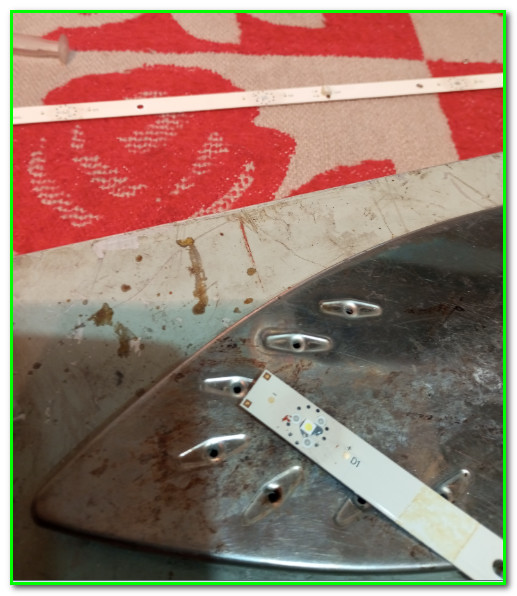

Так как планки на алюминиевой основе, то греть их придется сразу и сверху и снизу. То есть потребуется фен, и еще нижний подогреватель для пайки. В принципе подогреватель я не покупал- приспособил для этой цели самый обычный утюг. Правда пришлось немного с температурой поиграться- увеличил температуру нагрева примерно до 250°C.
Саму процедуру снятия родных светиков фотографировать не стал (руки были заняты), обещаю как-нибудь потом видос отснять.

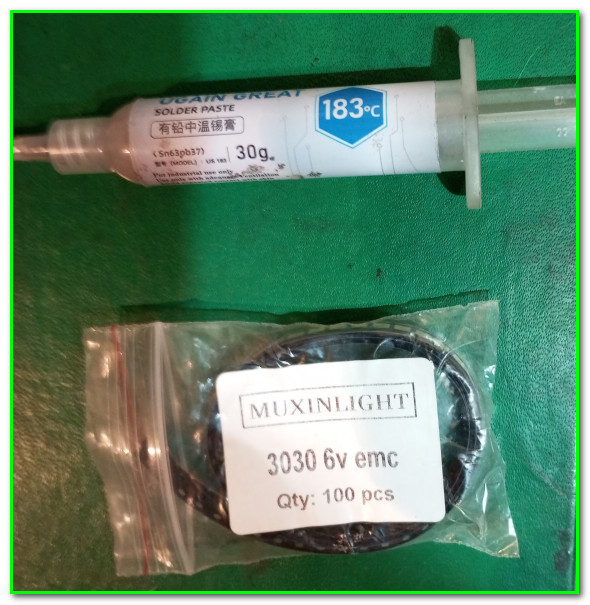

Для пайки, кроме самих светодиодов, нам еще потребуется паяльная паста.
Я предпочитаю пасту с температурой плавления +183°C. При таком температурном режиме светодиоды будут подвержены минимальному перегреву.
А сам процесс пайки особого труда не составляет- наносим немного пасты на контактные площадки и прикладываем сверху светодиод (полярность соблюдаем!!!)
Потом отправляем все это дело на нагреватель
Пластинка нагреется, паста расплавится, светодиод прочно встанет на свое место.
Включаем, проверяем. Фотать не стал, думаю что Вы и так мне поверите 🙂 Затем клеим колпачки светорассеивающие.

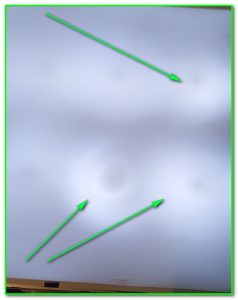

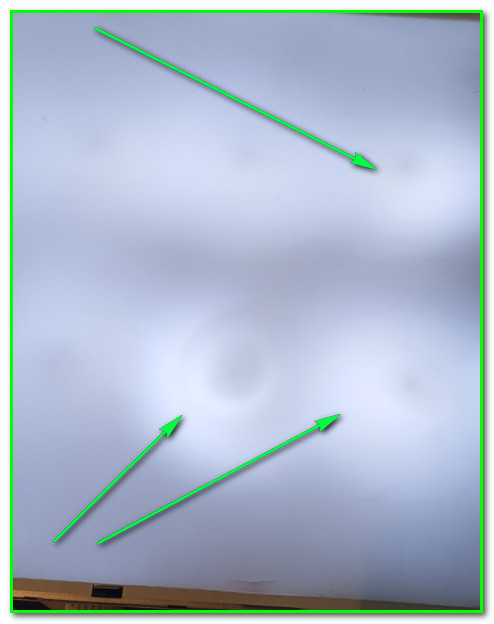

Есть тонкость, про которую очень часто новички забывают- это юстировка светорассеивателя по центру линзы. Если приклеить не правильно- то на изображении появятся вот такие засветы:
Точно такие-же засветы можно получить и после «ютуб-совета клеить на супер-клей». Да, да- от супер-клея стекло мутнеет!!! Так что нужно использовать что-то более нейтральное, причем не сильно быстросохнущее чтобы иметь время для юстировки правильного положения.
Лично я предпочитаю герметик автомобильный. Рекомендую Автосил, серый, термостойкий (это не реклама, а просто личные предпочтения). Правда потом придется подождать какое-то время чтобы «пуговицы» как следует приклеились и лишь потом приступать к обратной сборке телевизора. Обычно требуется около 30 минут, но рекомендую набраться терпения и выждать 1 час.
Как уменьшить ток подсветки на телевизоре BBK-32LEM-1088
Уменьшение тока подсветки- неотъемлемая процедура после ремонта! Даже скажу больше: я всегда и в любом телевизоре сразу уменьшаю ток, причем даже не важно с какой он неисправностью прибыл- пусть даже всего-лишь с дутой емкостью или выдранным гнездом.
Друзья, я заранее предчувствую поток критики после дальнейшего повествования. Дело в том, что я не сам ток измеряю, а напряжение. Это гораздо проще, не нужно ни цепи разрывать, ни разъемы на мульте переставлять, а показания чрезвычайно легко высчитать. Для данного конкретного случая выглядит это так: две планки по 6 светиков. Включены последовательно, значит цепь состоит из 12 штук. Светодиоды 6-ти Вольтовые, следовательно 6V * 12 шт = 72V. В реальности до доработки мульт показал +78.5V. Ну то есть тут и к гадалке не ходи- перебор!!!

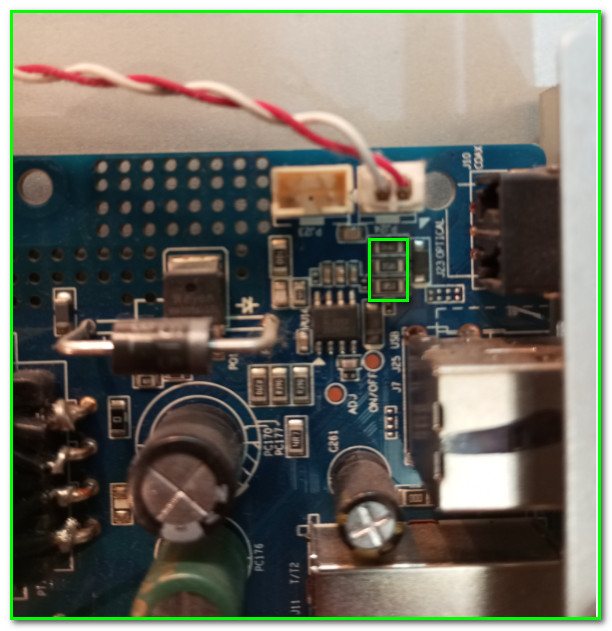

В телеке применено шасси CV3663C-M32. Для уменьшения подсветки нужно выпаивать резисторы а токовом датчике, они указаны на картинке ниже:
На фотографии плохо видно, пардон… Резисторы оказались такие: 2R4- 1 шт и два по 1R5.

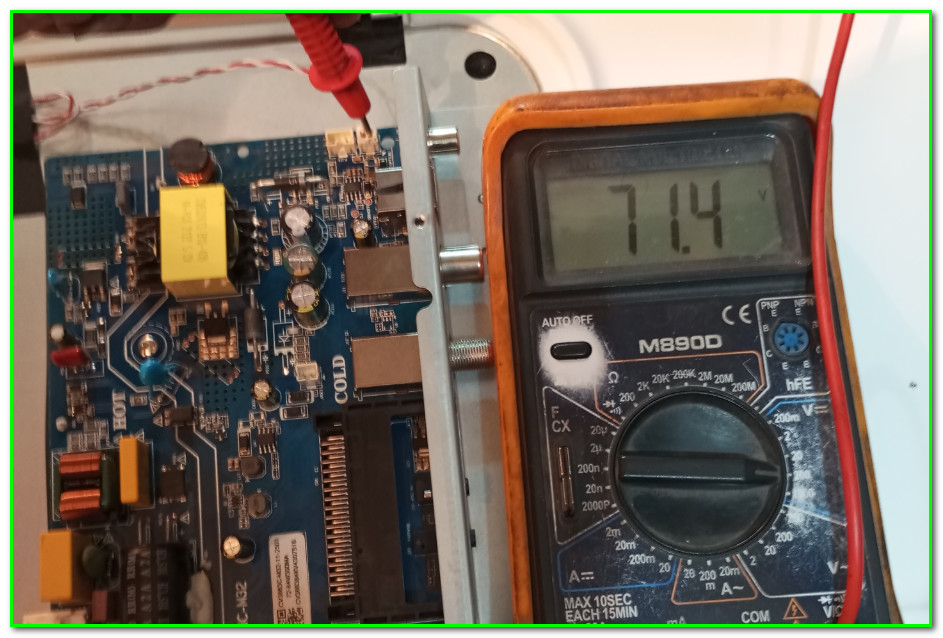

Сначала был удален один из 1R5. Напряжение упало до 75V. Результат есть, но все равно многовато, так что выпаял и 2R4, получилось +71.4V

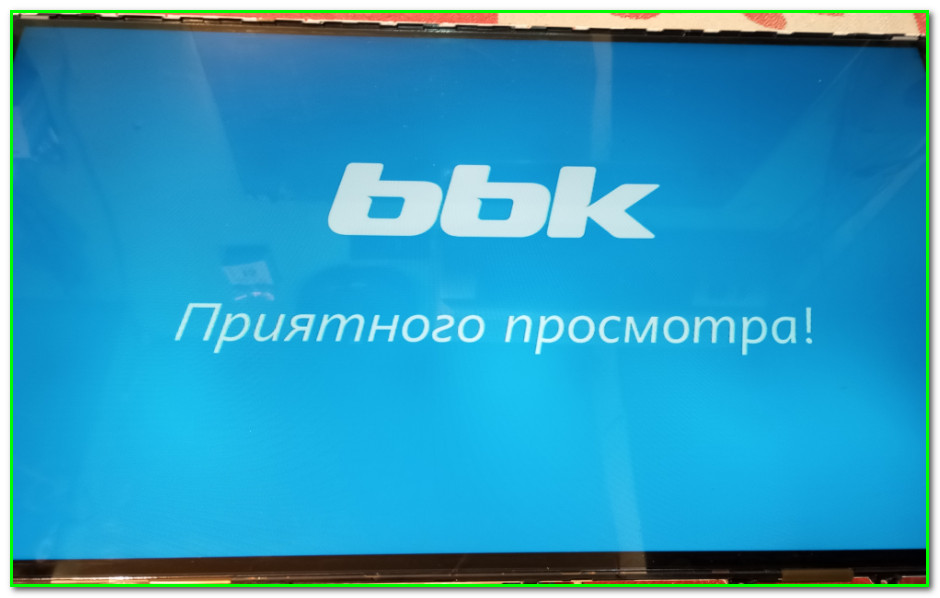

Как раз самое оно!!! Яркость картинки тоже прекрасная:
Вот такой вот у нас ремонт приключился 🙂
На этом разрешите закончить, если есть какие-то вопросы- WELCOME к нам на ФОРУМ!!!
