Telefunken TF-LED28S9T2 ремонт подсветки
Друзья, привет!!! 🙂
Сегодня у нас в ремонте будет телевизор Telefunken TF-LED28S9T2
Аппарат, скажу я Вам, с небольшой предысторией- оказывается он когда-то находился на автомойке. Конечно не в самом помещении где вокруг фонтаны воды вперемежку с чистящими средствами, а где-то в подсобке, однако это не исключает повышенной влажности в помещении. Сколько времени он там находился я не уточнял, но отработал вполне себе исправно, после чего был благополучно перемещен в другое смежное помещение (а именно магазин автозапчастей), где и «потемнел экран, а звук остался«.
Итак, вскрываем агрегат…
Состав телевизора Telefunken TF-LED28S9T2

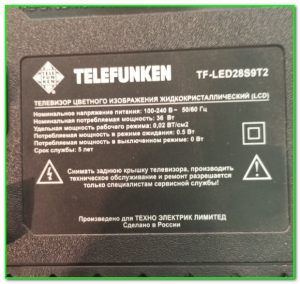

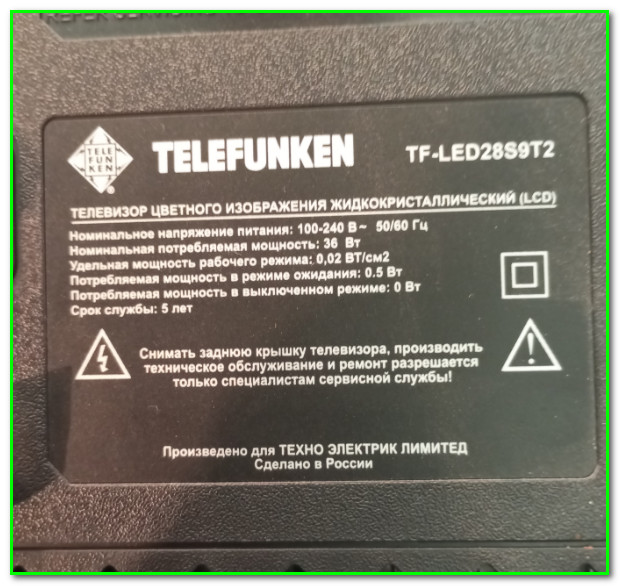

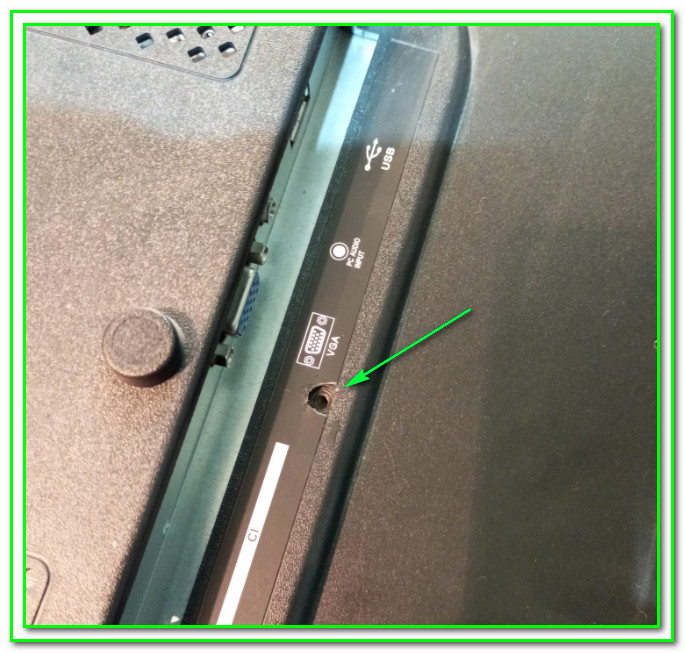

Интересная особенность- один из крепежных винтов здесь спрятан под шильдиком-наклейкой. Пришлось ее разрезать
Не знаю что это- своеобразная «гарантийная пломба» от производителя? Или просто так совпало…

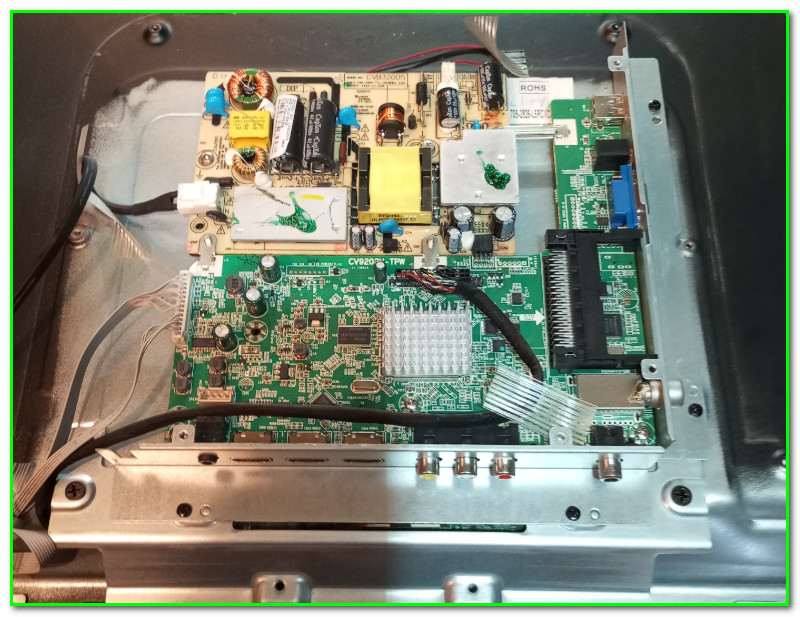

Внутри у нас два блока:

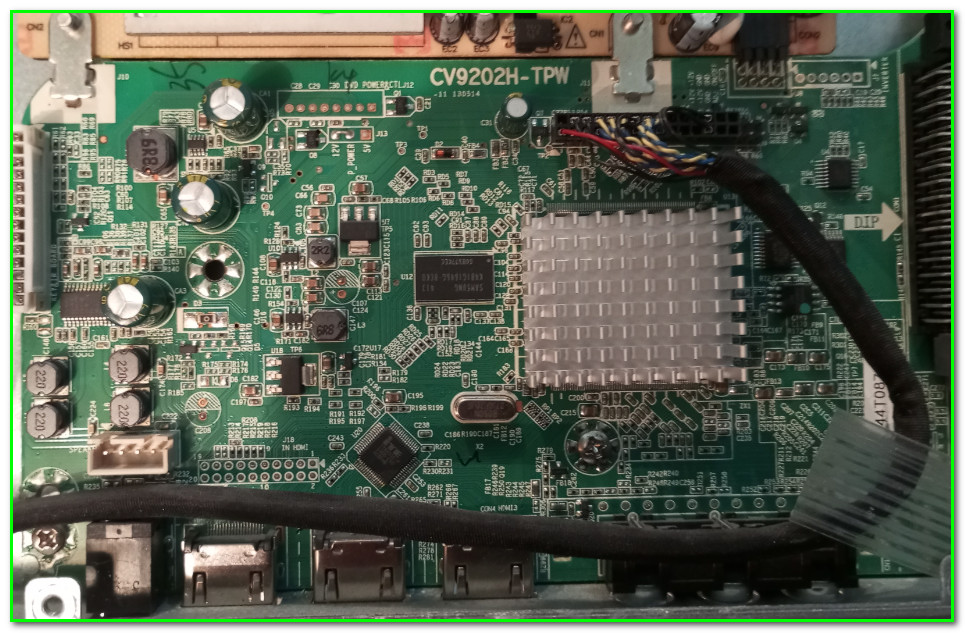

Майн называется CV9202H-TPW

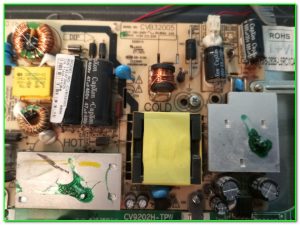

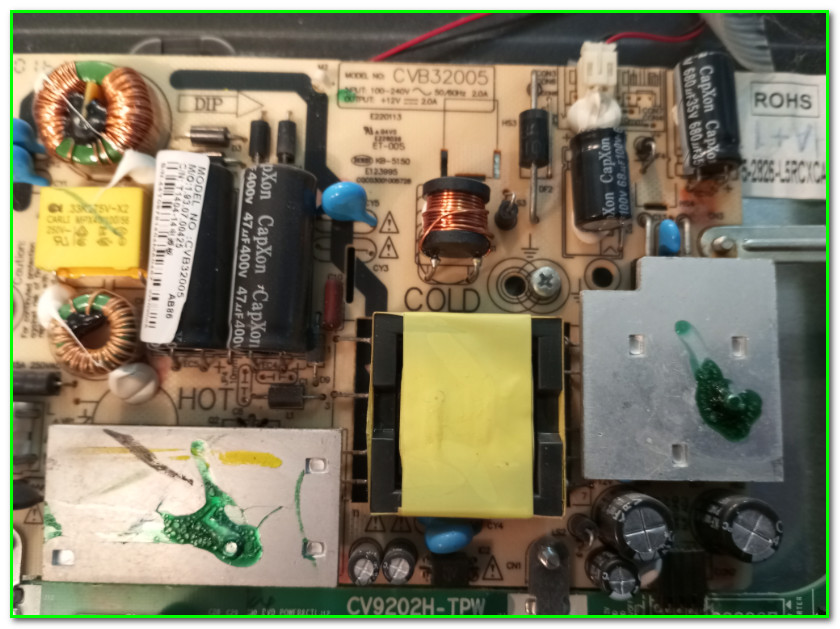

А источник питания и он-же, по совместительству, и драйвер подсветки называется CVB32005

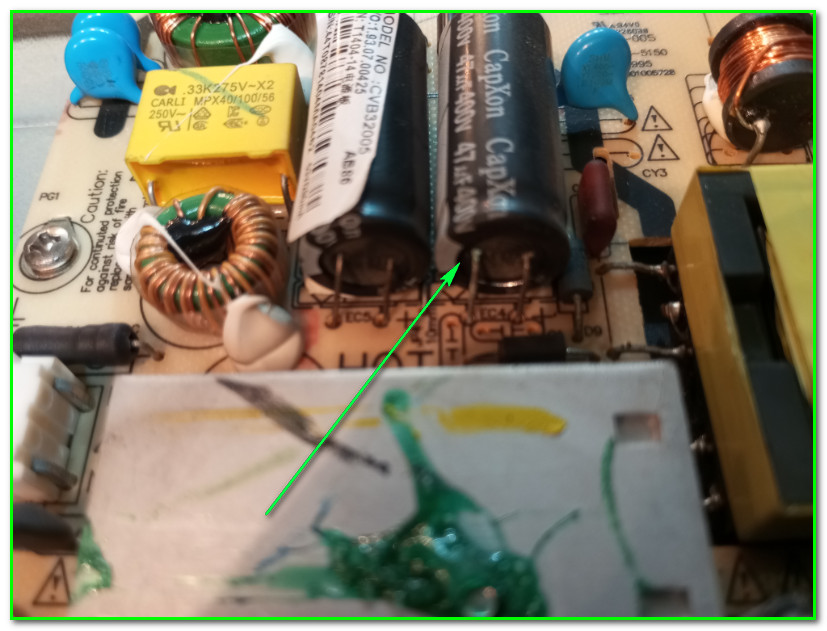

Первое что сразу бросается в глаза- это окисел на выводе сетевой банки
Толи это последствия эксплуатации в условиях повышенной влажности, толи она сама уже потекла не совсем понятно, но менять ее однозначно необходимо, иначе могут быть печальные последствия.
Поехали дальше…

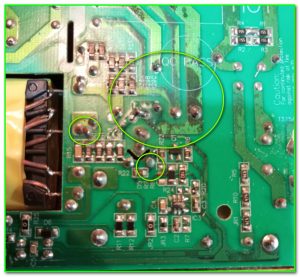

На самой плате с обратной стороны также видны результаты повешенной влажности: где-то контакты в плесени, где-то фольга окисляться начала невзирая даже на то, что она лаком покрыта

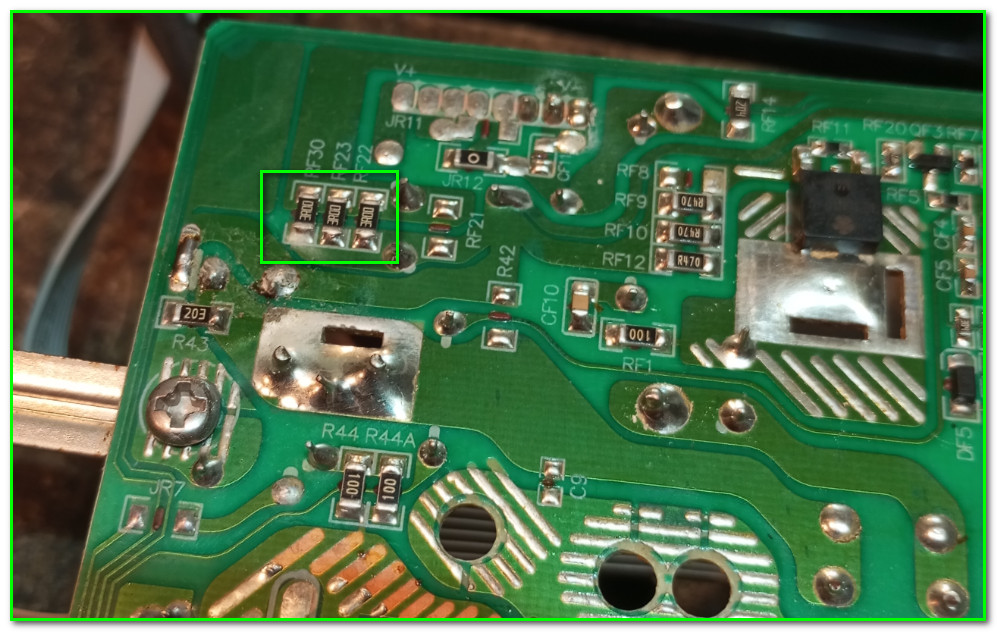

Конечно-же это все надо обязательно чистить, лудить и пропаивать. Заодно сразу и ток подсветки уменьшим пока плата снята. Делается это элементарно- в токовом датчике имеются три резистора по 3 Ома каждый. Один из них можно смело выбрасывать

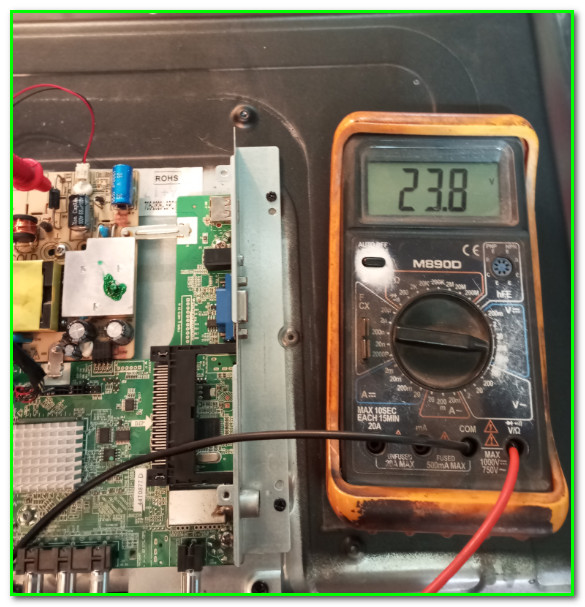

Для начала посмотрим что у нас происходит с питанием планок. А то вдруг это драйвер в мир иной отправился после таких жестких условий работы. Замеряем напряжение на выходе драйвера
Мульт показал +23.8V. При попытке включить- бросок до +70V, а затем плавное падение. Не, живой драйвер, светики умерли, надо корыто разбирать…
Порядок разборки телевизора Telefunken TF-LED28S9T2

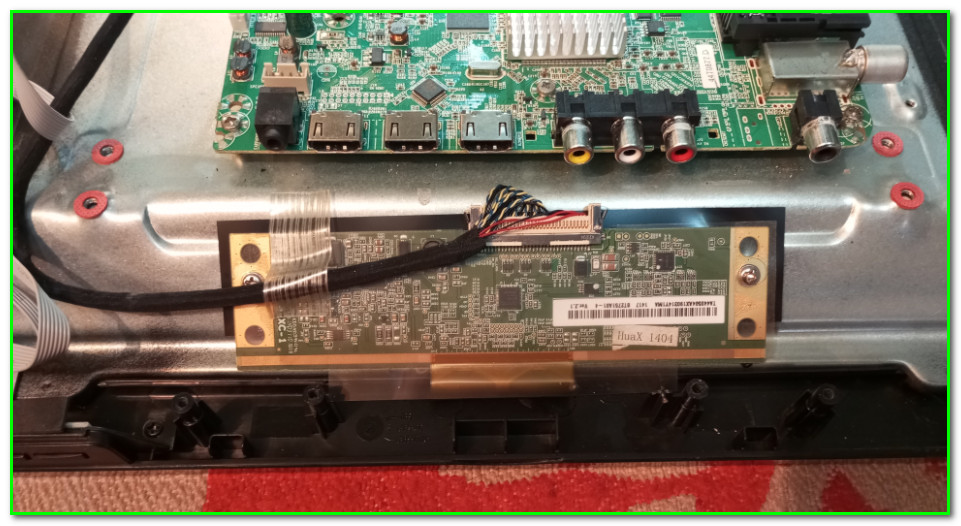

Все стандартно- нам необходимо до платы драйверов добраться (или Тикона, называете как хотите 🙂 )

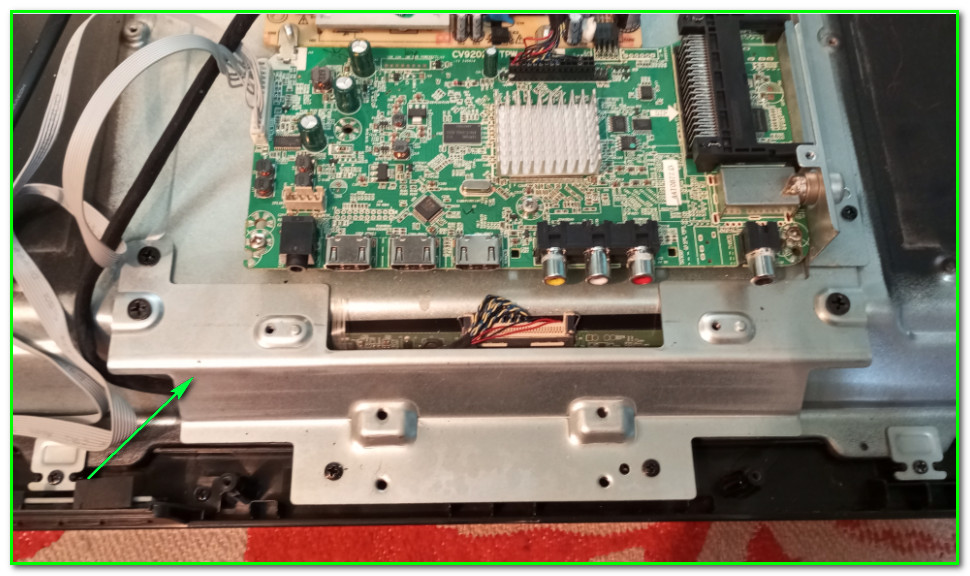

Для этого нам надо открутить нижнюю железку, вот эту:
Плата драйверов крепится на винтах, больше никакого клея. Конечно-же это очень радует. Просто отпускаем винты, но до конца пока не выкручиваем чтобы она не болталась.

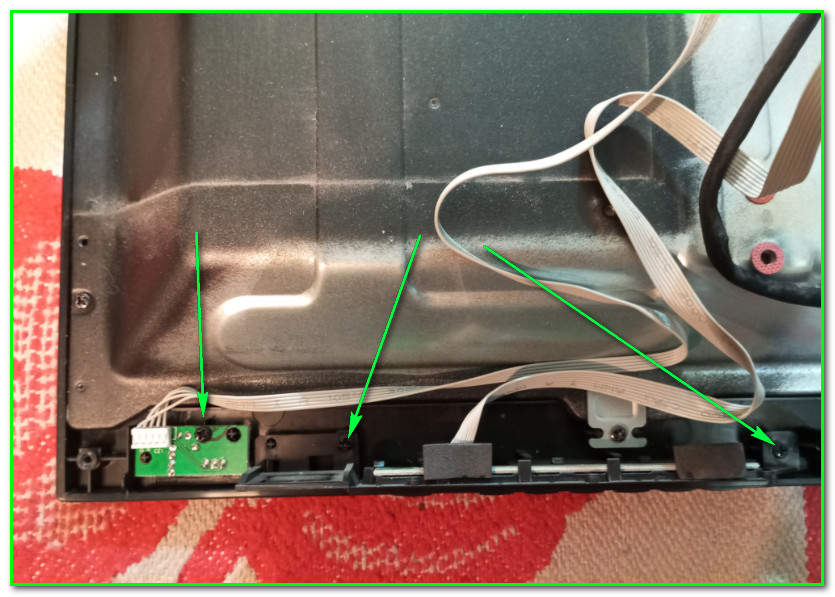

Фотоприемник, клавиатура нам также будут мешаться, так что и их лучше всего снять. Здесь также ничего хитрого нет- обычные саморезы

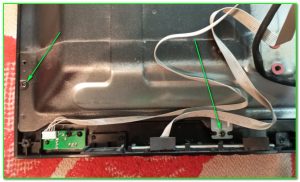

Да и, собственно, и сама рамка передняя здесь вся на саморезах по всему периметру, так что разбирается все легко и просто
На что хотелось-бы обратить внимание
1. Винты и саморезы здесь отличаются размерами: на передней рамке одни, на клаве и фотоприемнике другие, так что желательно все это дело раскладывать по отдельным коробочкам.
2. Когда выкрутили саморезы с передней рамки и начинаем переворачивать телек «мордой вверх», рамку надо придерживать. Она хоть и имеет несколько подстраховочных защелок, однако может соскочить.

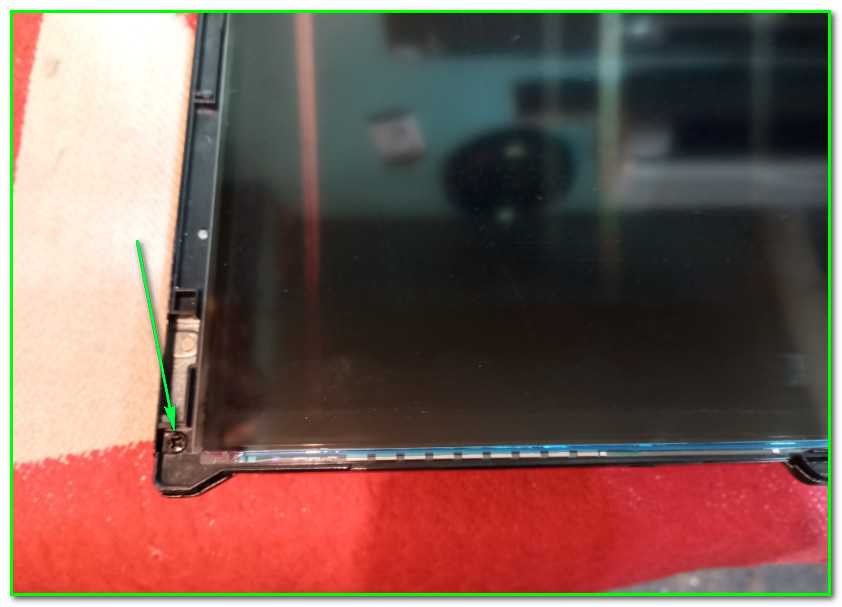

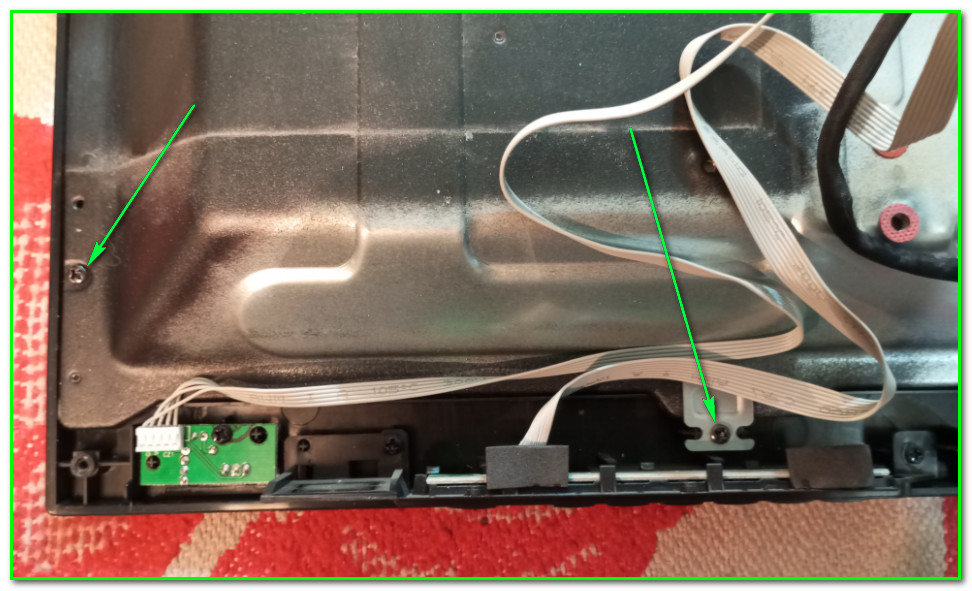

3. Имеется еще одна обманка: это винты на рамке крепления светорассеивателей

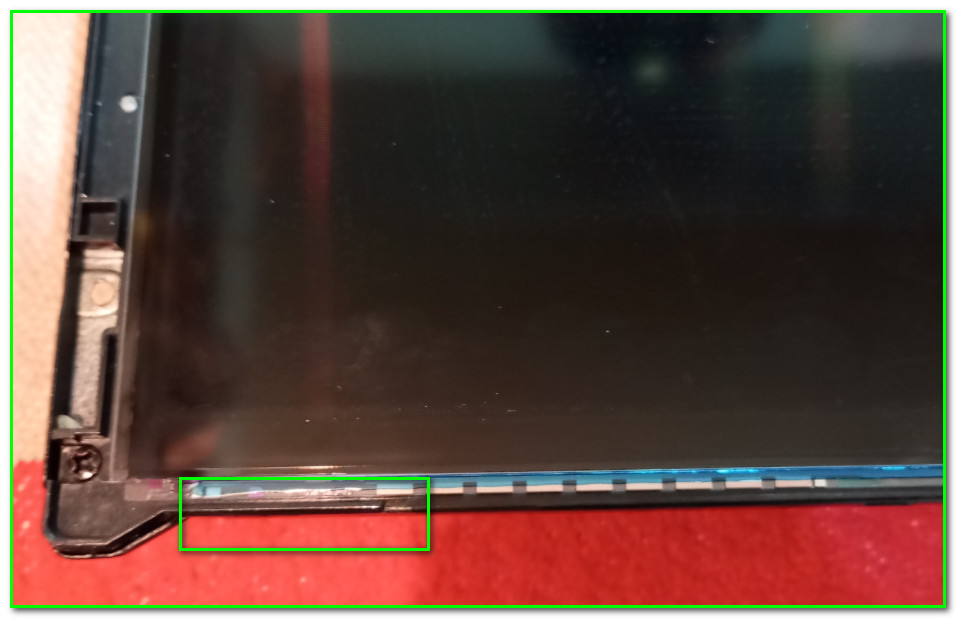

Может сложиться впечатление что матрица снимается вместе с этой рамкой, но это не так. Пара винтов с правой стороны спрятана под боковыми лепестками матрицы и до них добраться будет сложно, так что сначала нужно саму матрицу вынуть. Она здесь не приклеена, однако довольно прочно расклинена резиновыми уплотнителями.
Нужно аккуратно извлечь нижние и тогда матрица спокойно снимется.
Какие светодиоды в телевизоре Telefunken TF-LED28S9T2

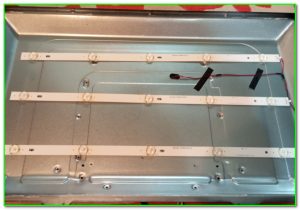

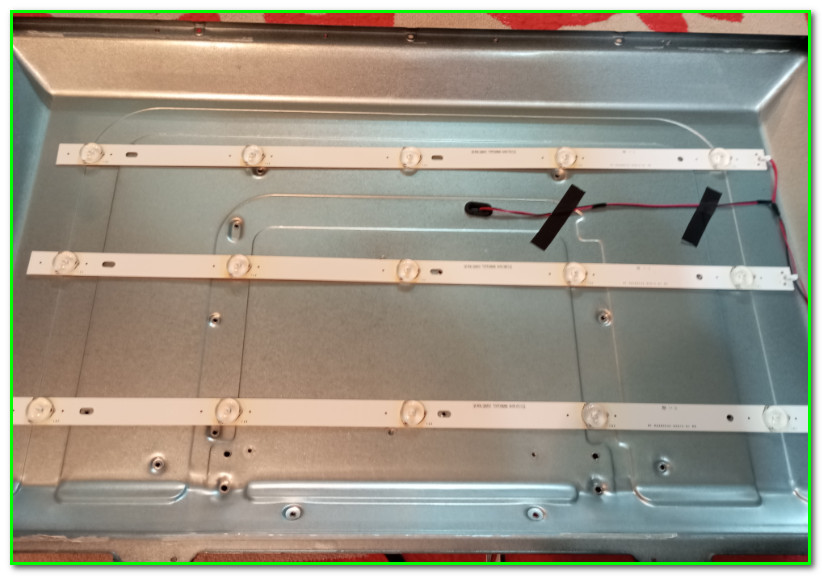

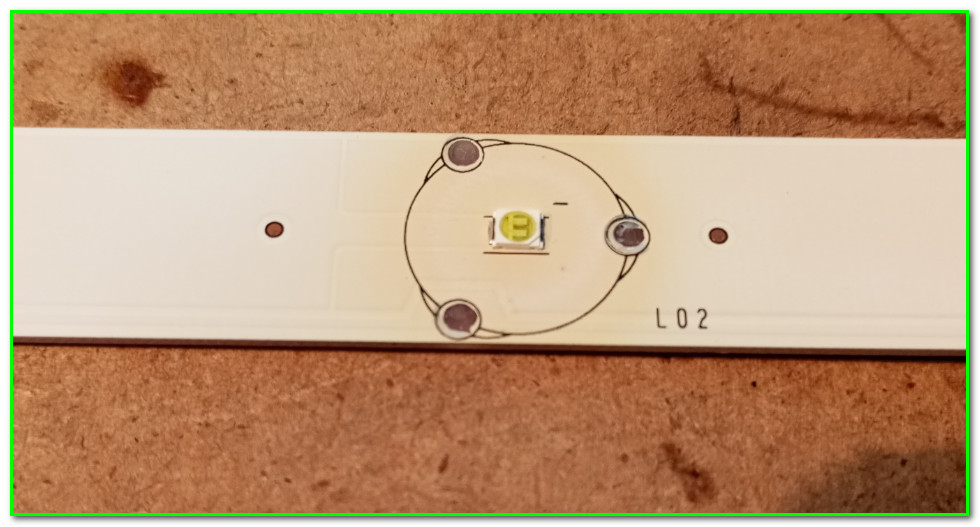

По факту мы имеем три планки по 5 светодиодов на каждой из них:

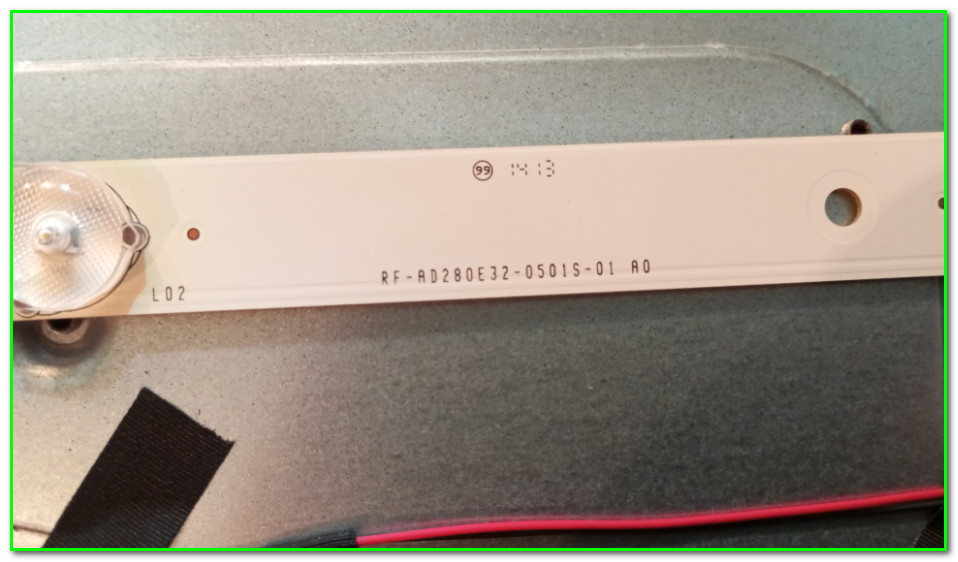

Для поиска новых- ловите маркировку:
Ну а если решили планки не заказывать а сами светики перепаять, то вот инфа: светодиоды типоразмера 2835, 3-х Вольтовые

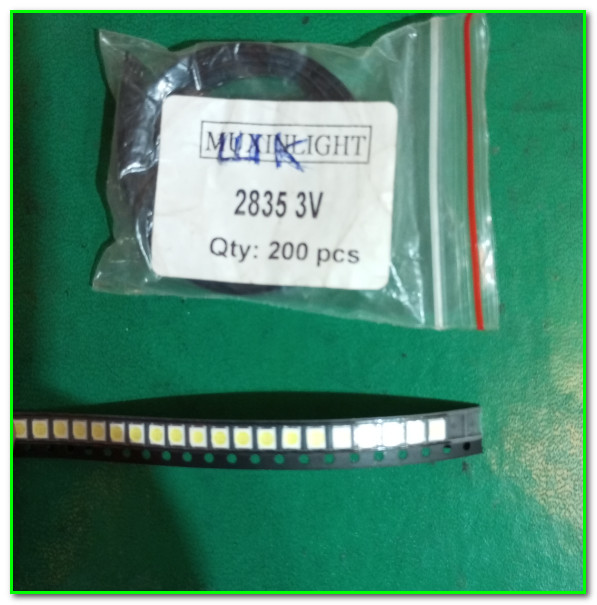

Продаются они вот в таком виде:
Где я их покупаю- вся информация имеется ВОТ ЗДЕСЬ
Лично я предпочитаю светики перепаивать- мне так проще и быстрее 🙂

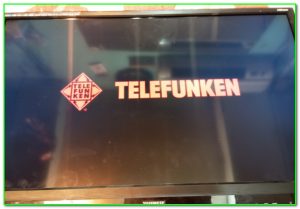

После замены светодиодов и приклеивания пуговиц, телек ожил:
По поводу измерений тока подсветки сильно заморачиваться не стал- мы ведь и так уже заранее резик из токового датчика выбросили, ток в любой случае стал меньше, так что телек можно выдавать клиенту.
На этом, друзья мои, разрешите закончить, удачи в ремонтах, а если есть вопросы- заходите на ФОРУМ, пообщаемся!! 🙂
