PHILIPS 32PFL3605\60 выключается
Привет, друзья!! 🙂
Сегодня мы будем ремонтировать телевизор PHILIPS 32PFL3605\60
Заранее скажу что дефект поначалу показался обычной типовухой, однако в процессе вылезли некоторые нюансы. Так что, надеюсь, статья будет полезной.
В общем поступил в ремонт вышеуказанный агрегат с диагнозом самопроизвольно выключается.
Причем поведение было довольно интересным- при первом включении он мог спокойно проработать минут 15-20 и затем вырубался. При повторном включении опять запускался, но работал уже намного меньше- минуты 2. Итак после каждого включения-выключения в сторону уменьшения по времени вплоть до нескольких секунд.
На первый взгляд все очень напоминает плохой контакт (да и хозяин тоже такое предположение выдвинул), но не тут-то было…
Итак, вскрываем…

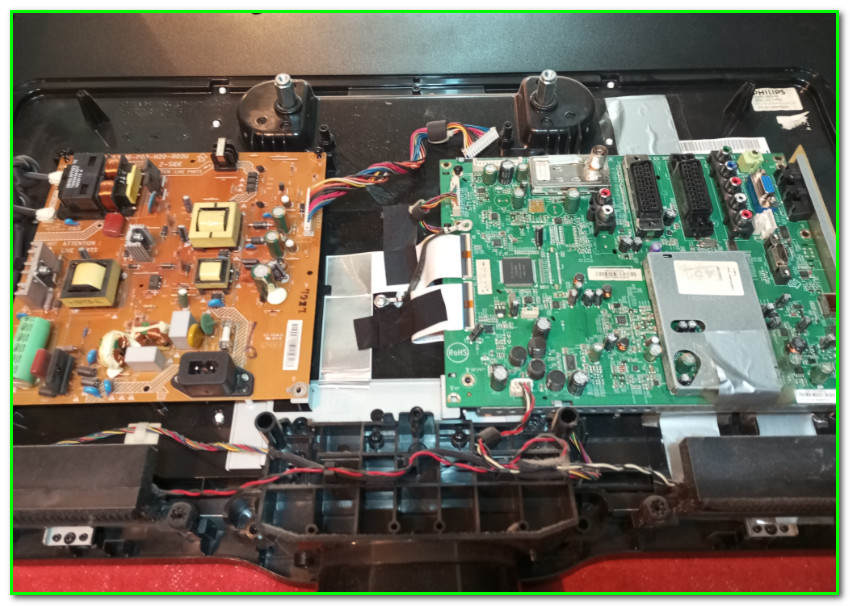

Состав телевизора PHILIPS 32PFL3605\60
Телевизор состоит из двух модулей:

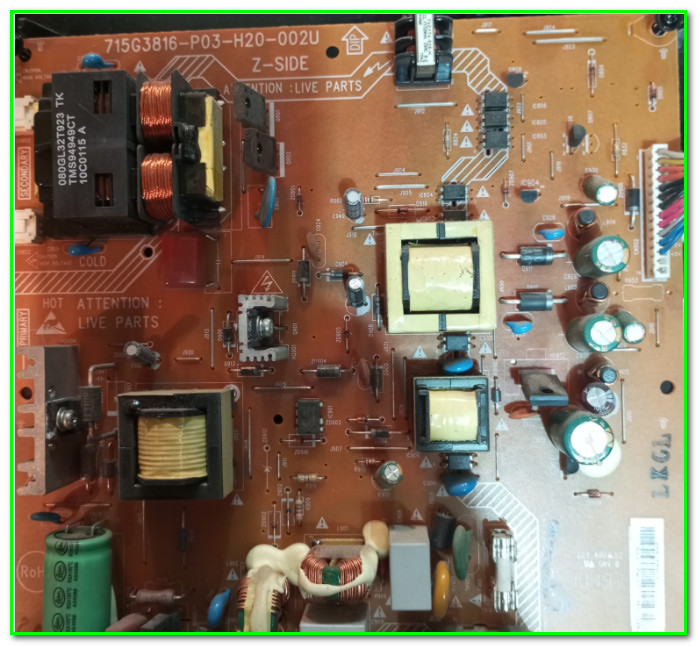

Источник питания (он-же и инвертор подсветки) называется 715G3816-P03-H20-002U

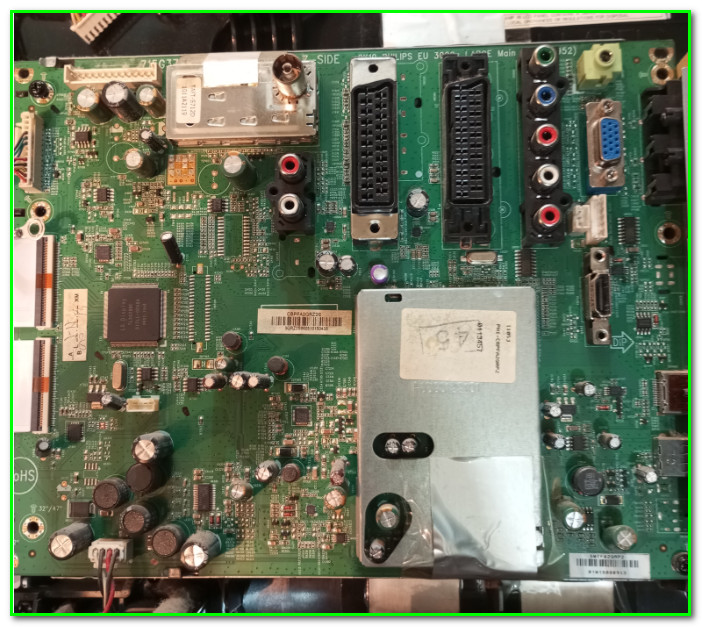

На майне тоже имеется маркировка что-то вроде 715G…..

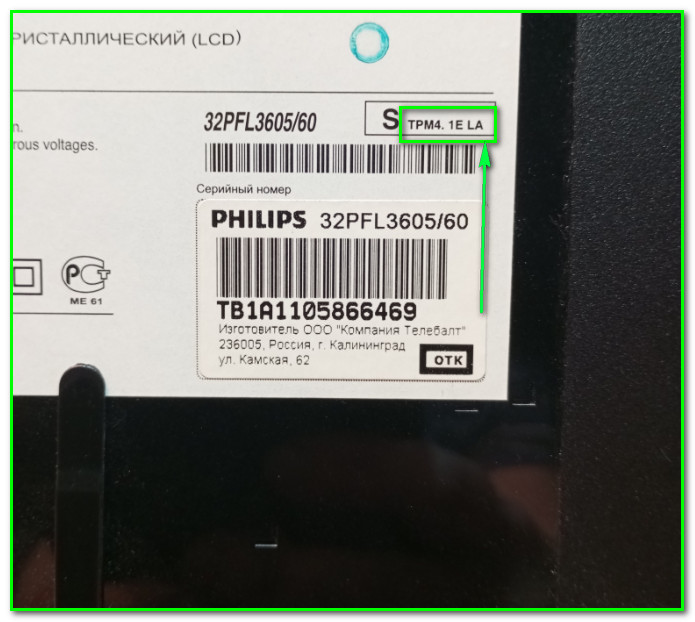

Однако здесь все гораздо проще: номер шасси указан на самом телеке:

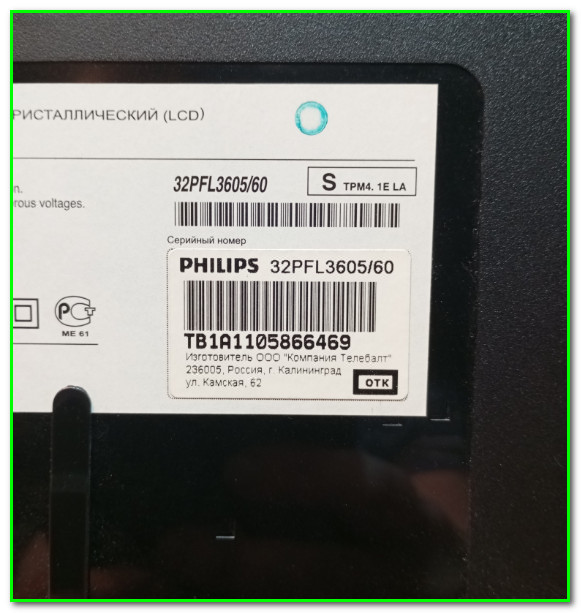

Да, именно так шасси здесь и называется: TPM4.1E LA (это если схему искать надумаете)

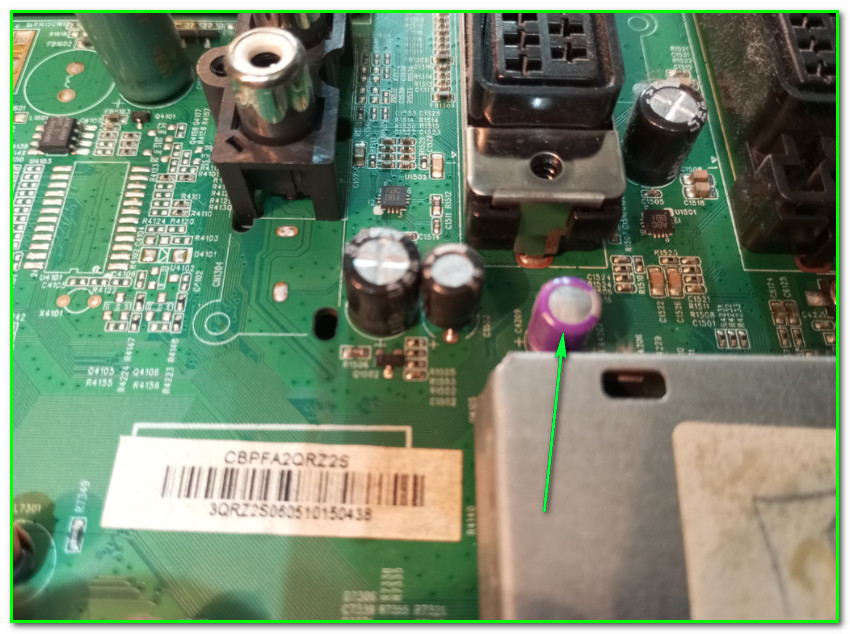

Первое что сразу бросилось в глаза это беременный кондерчик-лит на майне
При более тщательной проверке обнаружилась еще парочка электролитов с повышенным ESR. Конечно-же все они были заменены, однако проблема с выключением осталась.
Ладно, поехали дальше…

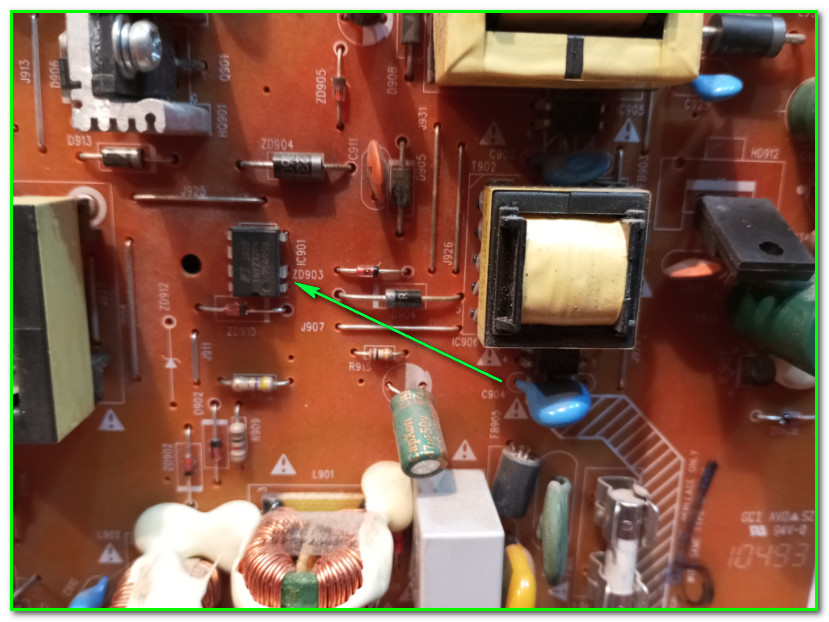

А дальше оказалось что пропадает напряжение +5V на выходе источника питания. За это напряжение отвечает микросхемка под названием TNY277PN, вот она:
Этот дефект можно назвать типовым: на технике Филипс эта проблема встречается уже не в первый раз. Причем не только на телевизорах, но также и в домашних кинотеатрах приходилось с ней сталкиваться. Что там с этой микросхемой такое происходит со временем совершенно не понятно- температура не более 40 градусов, обвязка вся живая, а вот вырубается и все тут!!
Короче говоря заменил, телек запустился, поставил я его на прогон и успокоился…
Заглядываю, значит, минут через 10- а он не работает! 👿 Вот те здрасьте…
Точнее сказать как не работает… Он сам перезапускается: включается, появляется логотип, затем синий экран, затем идет перезапуск. Причем на логотипе наблюдается какая-то вертикальная рябь, вплоть до того что изображение раздваивается.
Сфотографировать не успел, так как это происходило довольно быстро. Очень об этом жалею… 😳
Напряжения на выходе источника питания все держатся прекрасно, а вот проблема эта с «раздвоением личности» на простукивание майна реагирует! Пришлось заново снимать майн и просматривать его уже более тщательно.

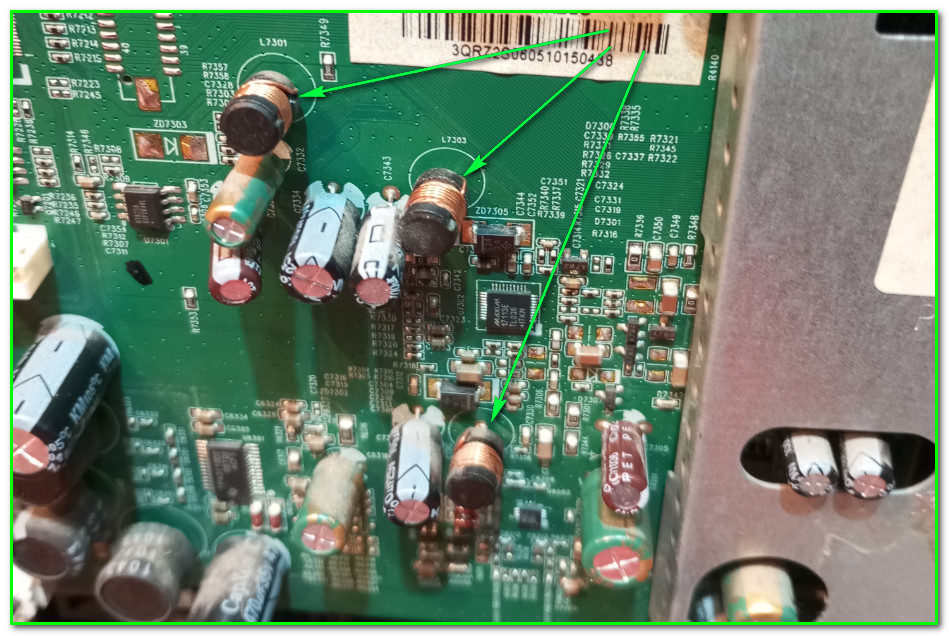

Как Вы думаете что в результате оказалось? Совершенно верно- кольцевые трещины на дросселях вторичных питателей:
Причем на всех трех! Вот такие дела- вроде и монтаж двусторонний, и отверстия металлизированы, однако разрушилась пайка… После пропаивания телек благополучно заработал, мужественно пережил прогон с 8 часов и был выдан клиенту.
Даже и не знаю является ли этот дефект с пропариванием дросселей распространенным: я лично сталкиваюсь с таким явлением впервые. Как говориться- век живи, век учись (ну а дальше Вы знаете 🙂 )
Вот такой вот у нас сегодня приключился ремонт. Надеюсь что статья была полезной, удачи в ремонтах!
