Supra STV-LC32T420WL темное изображение
Привет друзья!!! 😉

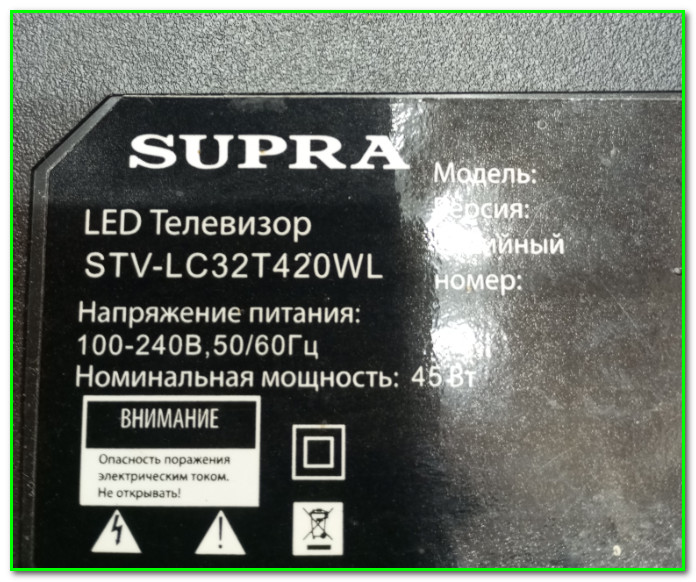

Сегодня у нас в ремонте будет старенькая Supra STV-LC32T420WL
Диагноз (со слов клиента) был довольно уникальный:
— Включается с 15-го раза, пульта нет, кнопки полуживые, да и «экран подсел»- темно показывает.
Муж вскрывал, пыль почистил- не помогло… Может быть выкинуть его нафиг?
Да уж…. Это нечто из разряда «ох уж эти клиенты»… 😛
Ладно, заглянем внутрь и вот что мы здесь имеем:

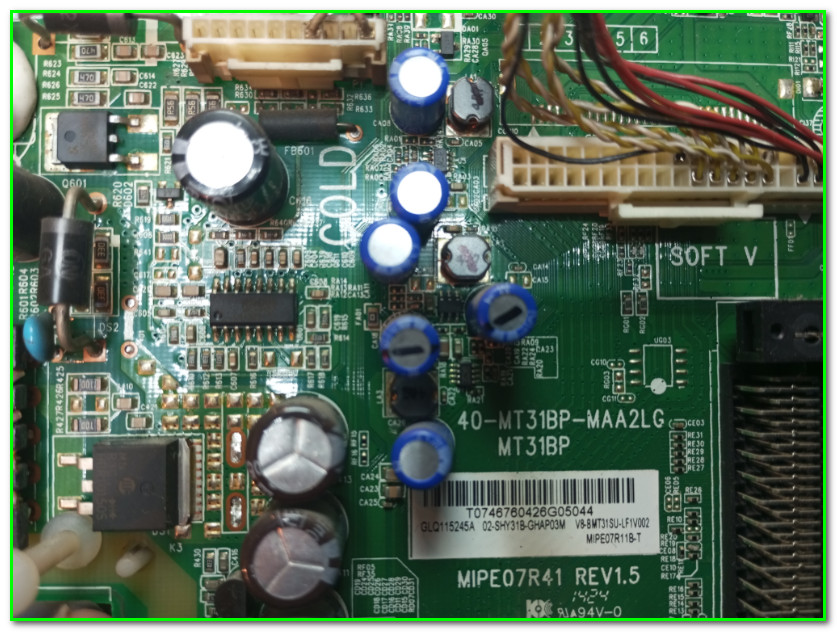

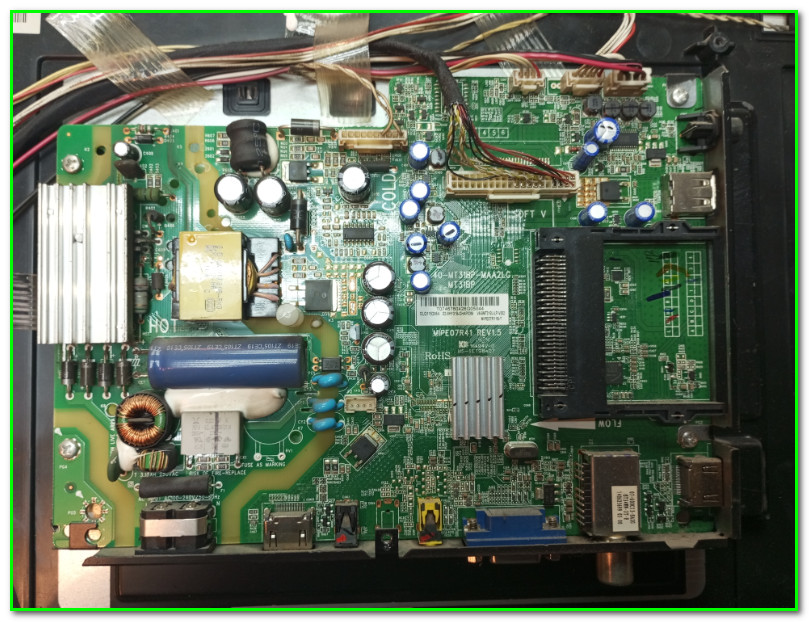

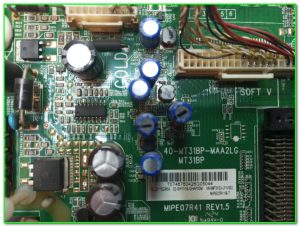

Майн-плата называется 40-MT31BP-MAA2LG. Она-же MT31BP
Ну а по поведению дело было так: втыкиваем в сеть- светодиодный индикатор не горит. На выходе источника питания вместо положенных +12V мы наблюдаем «качели» примерно от +9V до +11.5V. В принципе у нас схема с мануалом на этот модуль имеется, но здесь она нам не понадобилась- все ограничилось заменой емкостей на выходе: их там три штуки в параллель номиналом по 330.0 mkF * 25V каждый. Визуально никаких «вздутостей» не было, но проблема выявилась самой обычной подкидкой.
Насчет кнопочек клиент также не обманул- они оказались изрядно убитыми: при нажатии выдавали около 100 Ом. Конечно-же тоже под замену!!!

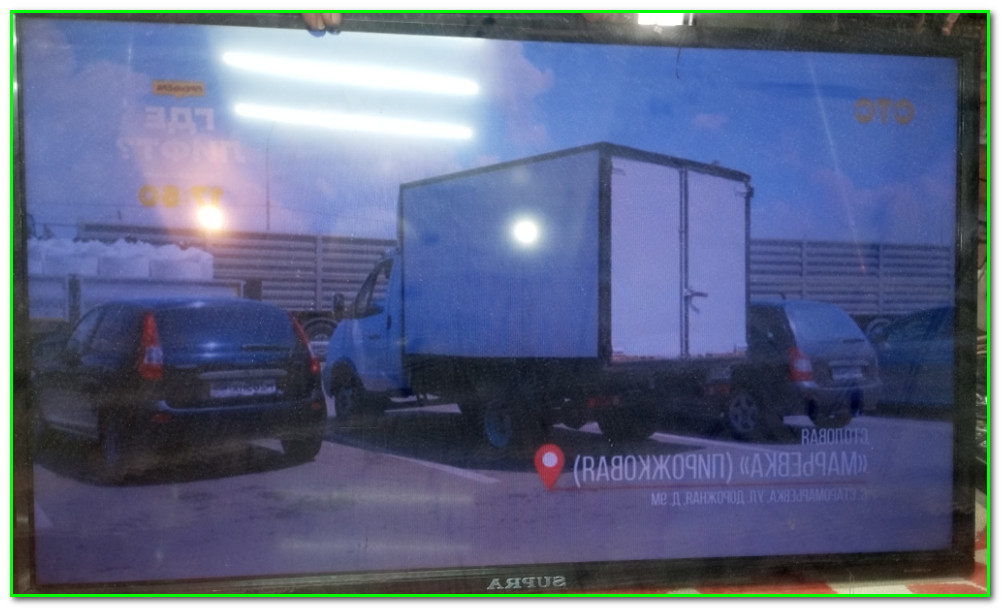

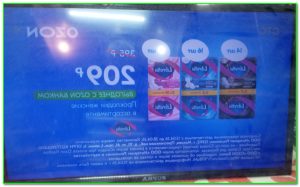

В конце-концов аппарат все-же запустился и вот мы наблюдаем «подсевший экран»:
Ну да… И темновато и синевато…
А может это и не экран вовсе, а подсветка? А давайте-ка мы его дальше разберем 😎

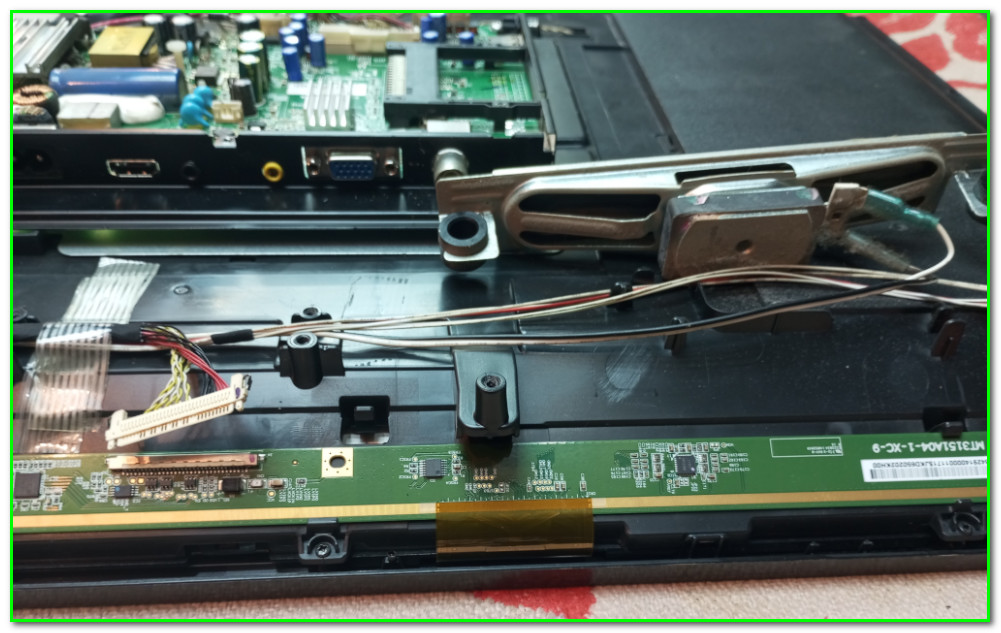

И вот здесь начались приколы… Ну то что динамики мешаются это ерунда- их элементарно пока что и снять можно

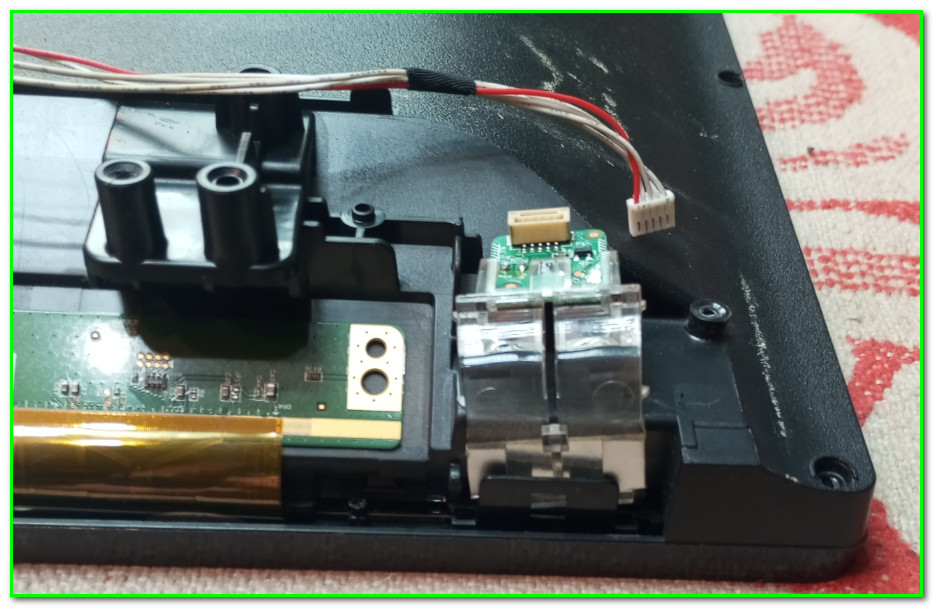

Фотоприемник нам так-же мешаться будет- тоже его пока удаляем
Переднюю рамку господа-производителя закрепили так, как будто готовили телевизор к полету в космос- тут тебе и саморезов целая куча да еще и защелок
Причем по всему периметру

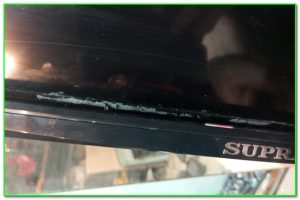

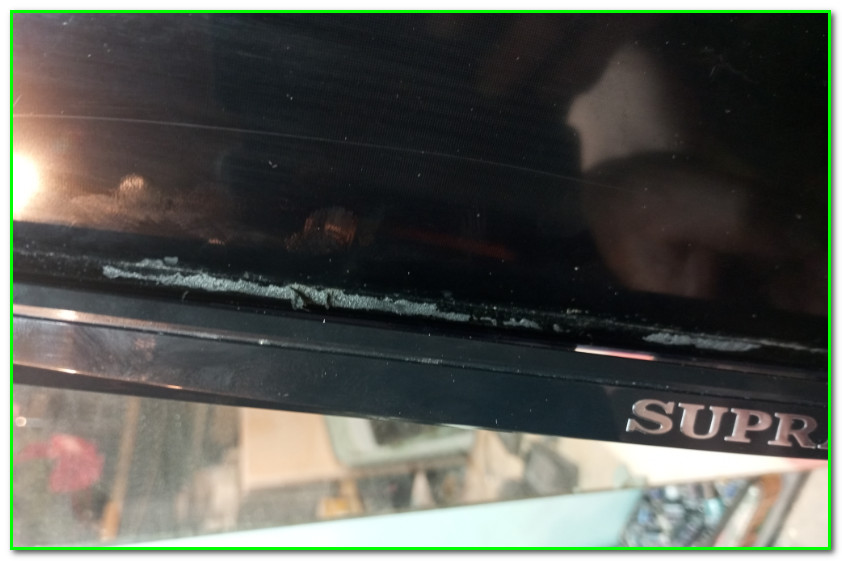

И в нижней части еще и скотч двусторонний

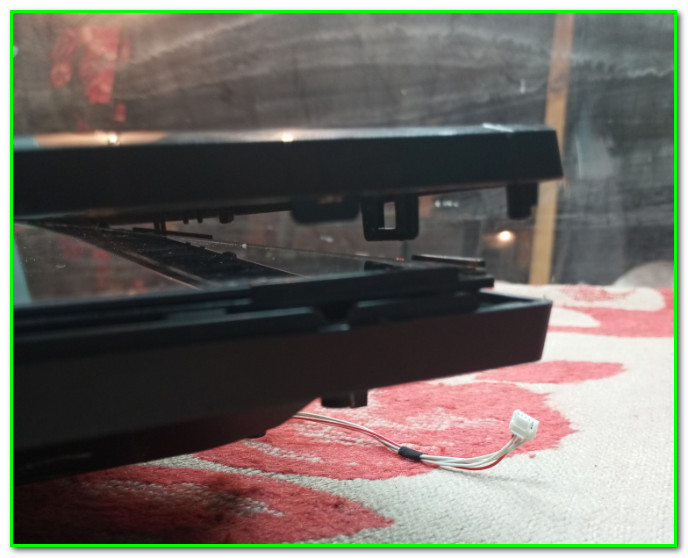

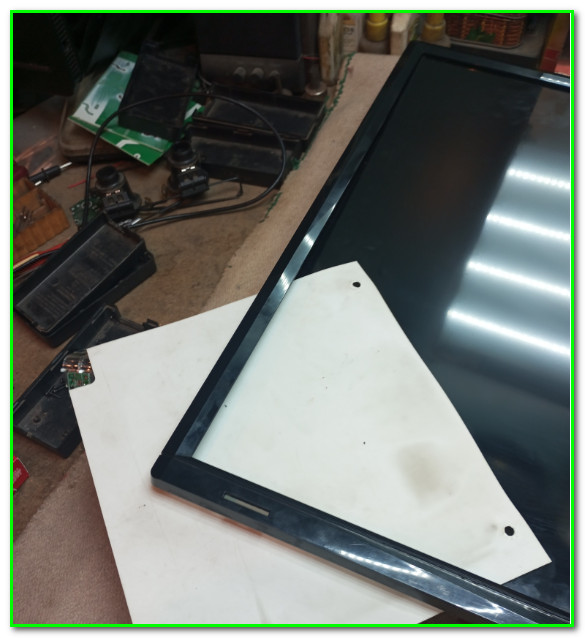

Причем в процессе отщелкивания, рамка так и норовит вернуться в исходное положение, да еще и по матрице стукнуть. Пришлось под углы пластик подкладывать
Короче говоря хотелось вспомнить поименно всех китайских богов, но ГУГЛить было неохота, ограничился «пожеланием здоровья» только лишь конструктору, который все это придумал… 😈

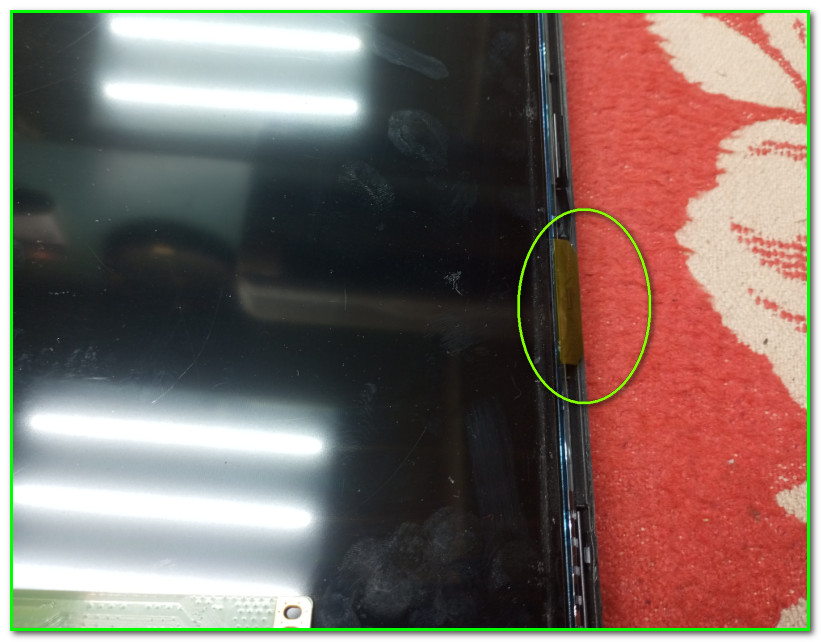

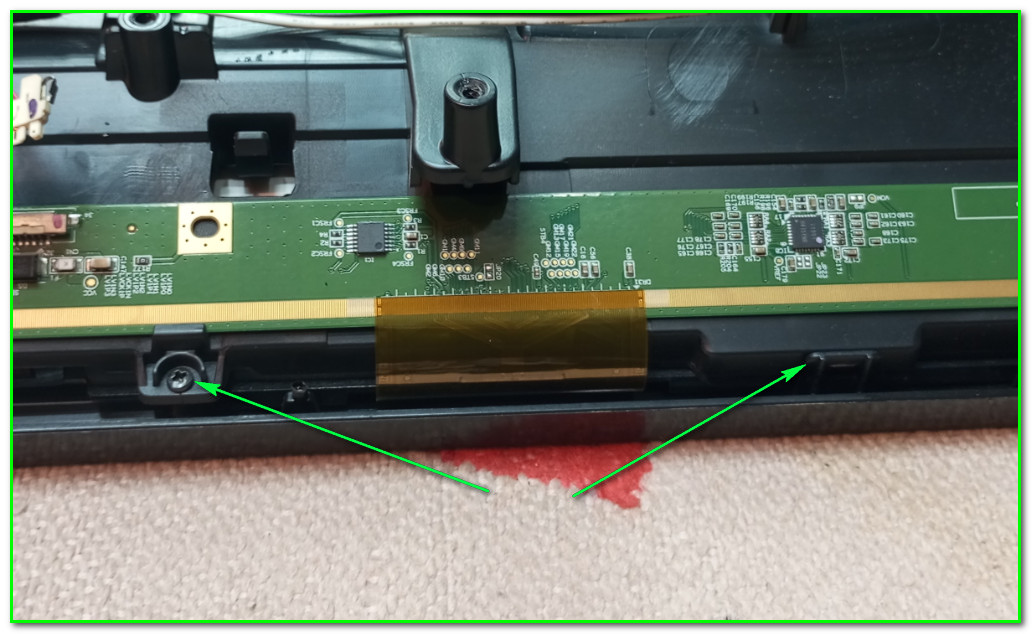

А вот что касается самой матрицы- то тут, на удивление, никаких сюрпризов не оказалось- ни клея, ни скотча, только пара лепестков с правой стороны

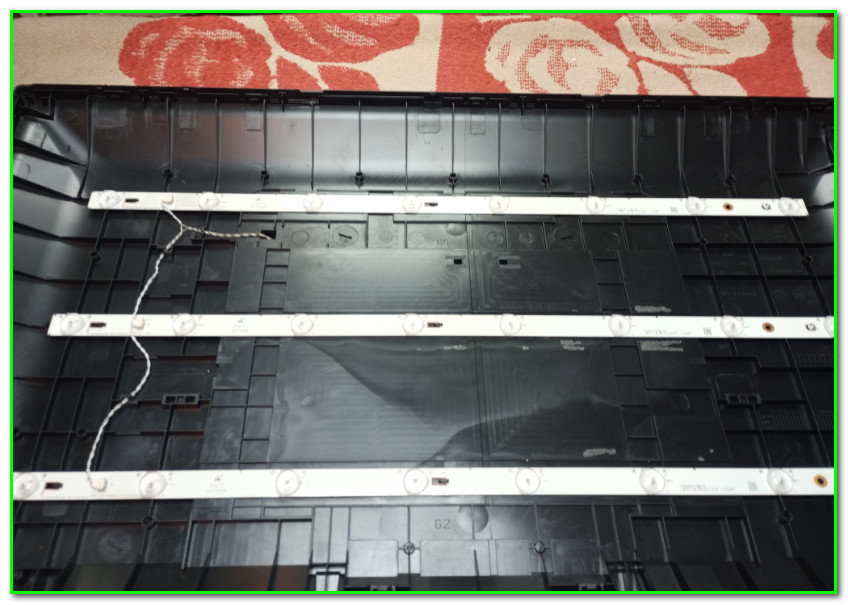

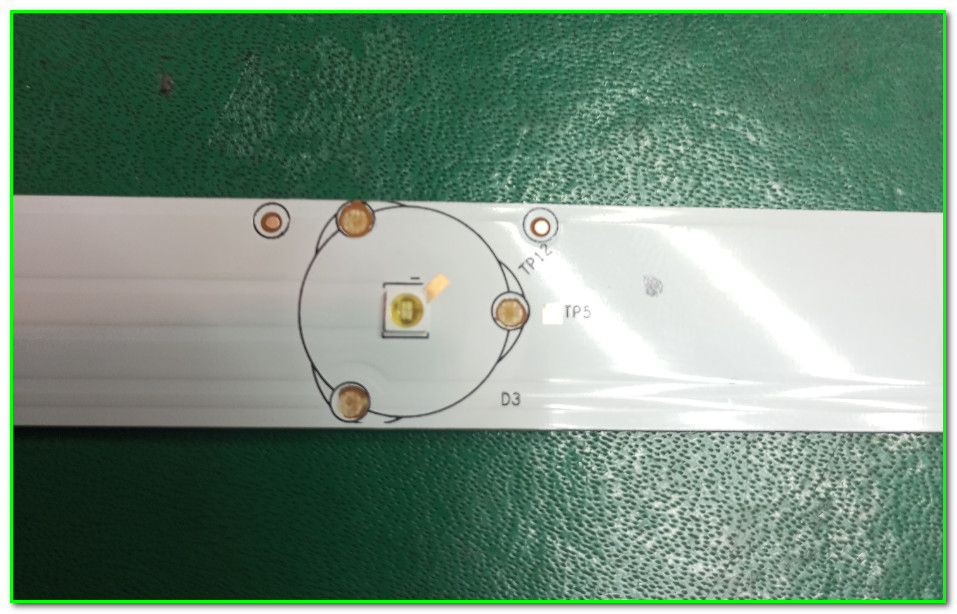

Внутрях у нас три алюминиевые планочки по 8 светиков на каждой

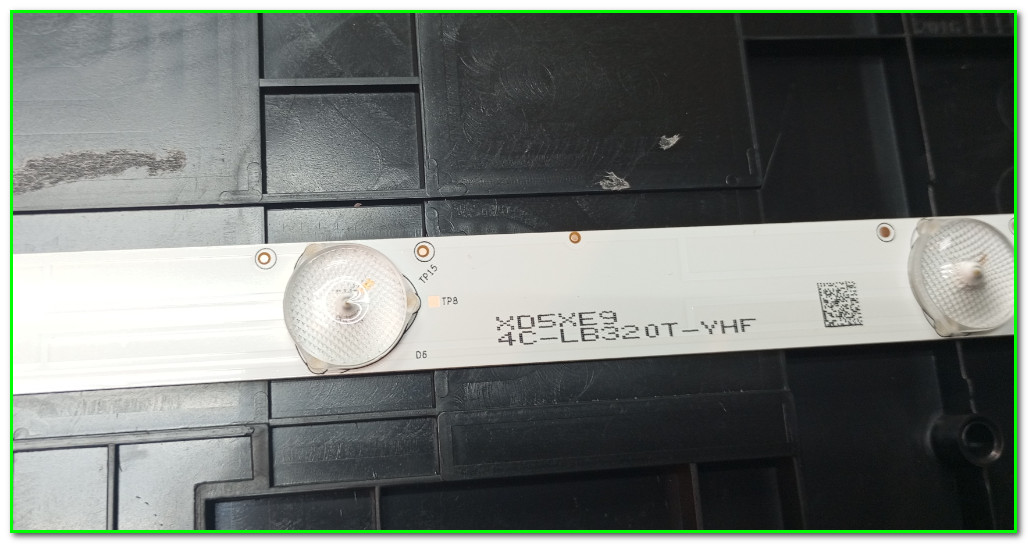

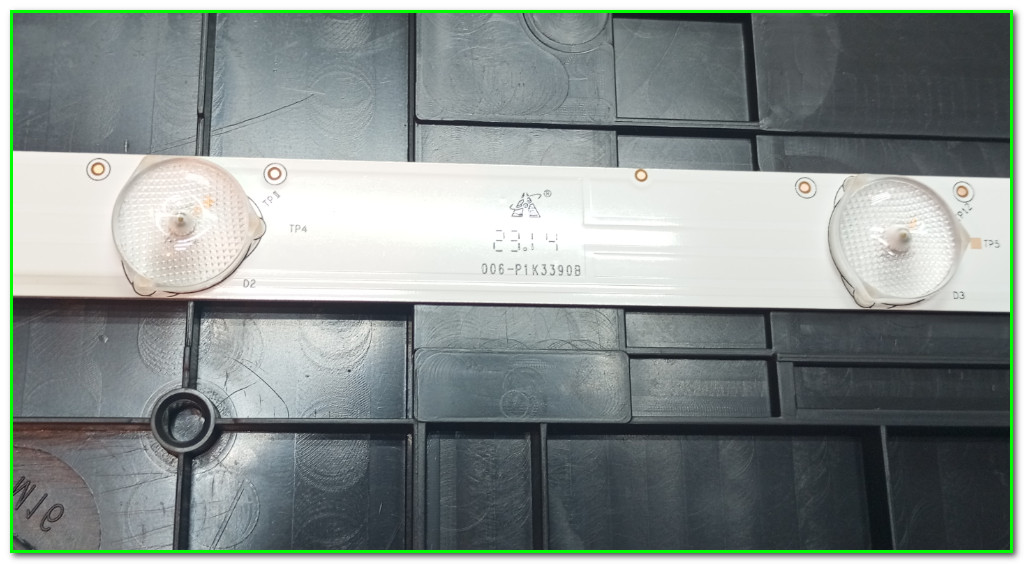

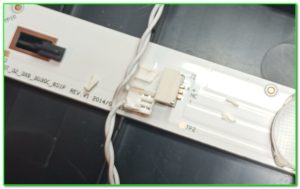

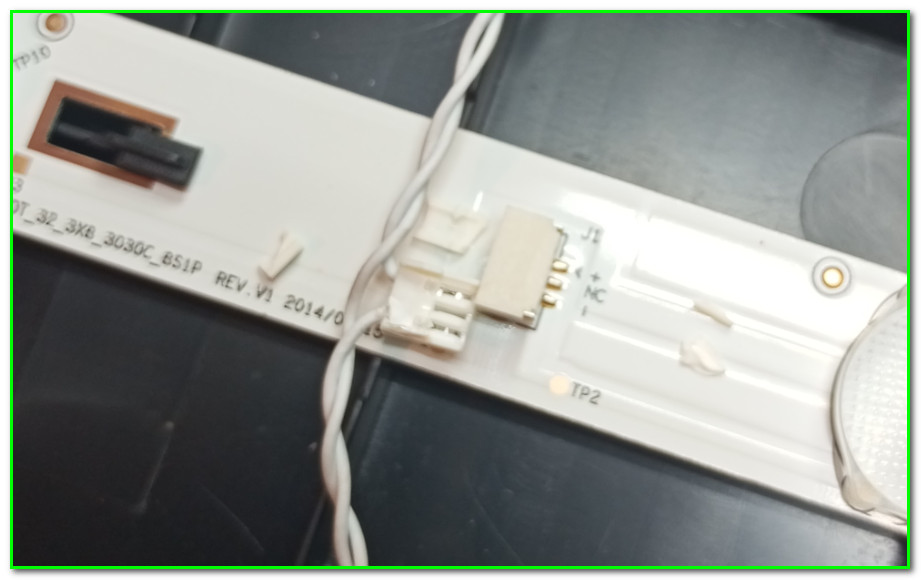

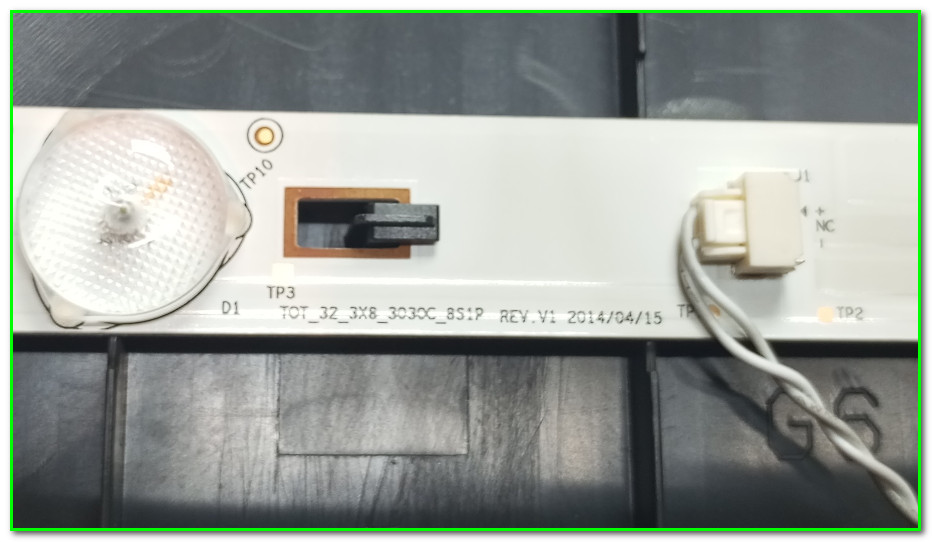

Маркировок много, отфоткал все что было:

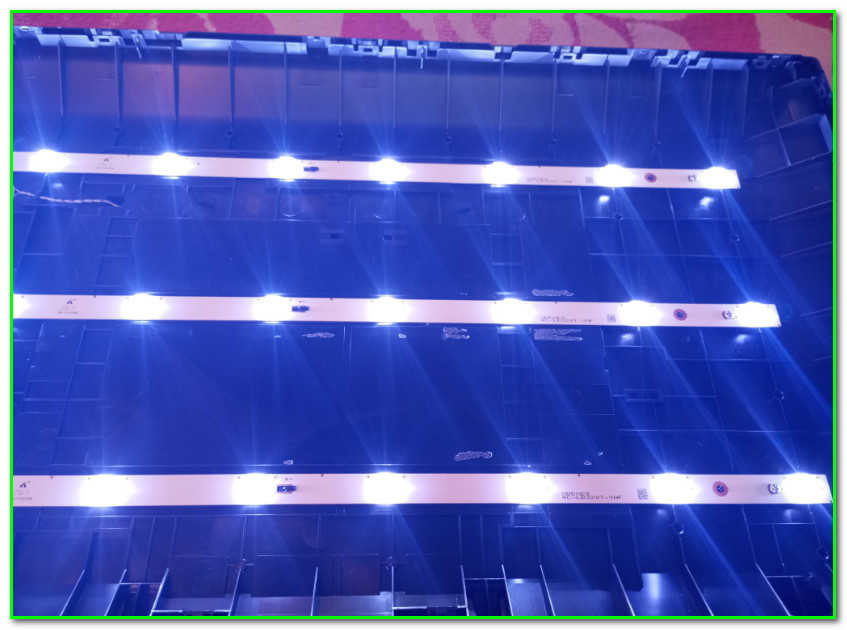

А давайте-ка мы его включим 🙂
Красотища!!!! Все такое «чуть-чуть фиолетовое»!!! Да, грелись бедолаги, ажно люминофор рассыпался…
Да ладно что там люминофор- там даже разъемы раскрошились при попытке отключить
А вообще-то надо отдать должное- долго телек отработал, нынешние столько не живут…
Ну а дальше все становится предельно ясно и понятно- светики меняем и будет нам счастье. Они здесь вот такие:

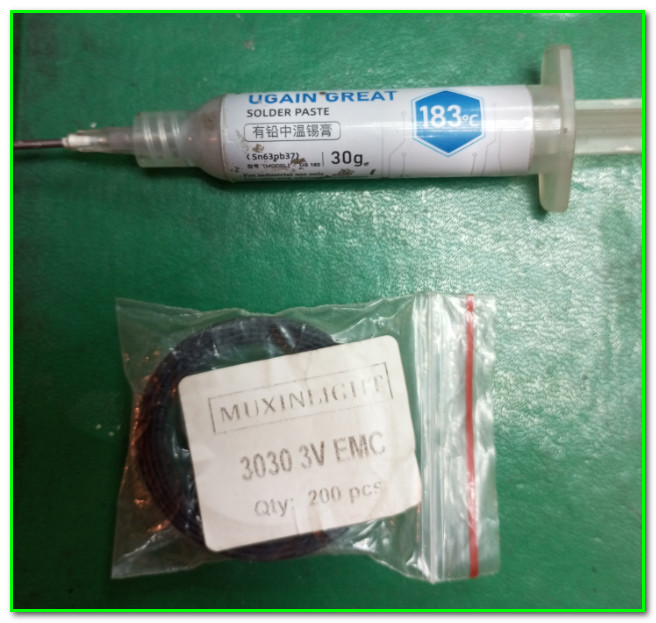

З-х Вольтовые, типоразмер 3030, контакты EMC. Конечно-же у меня имеется все что необходимо для их замены:

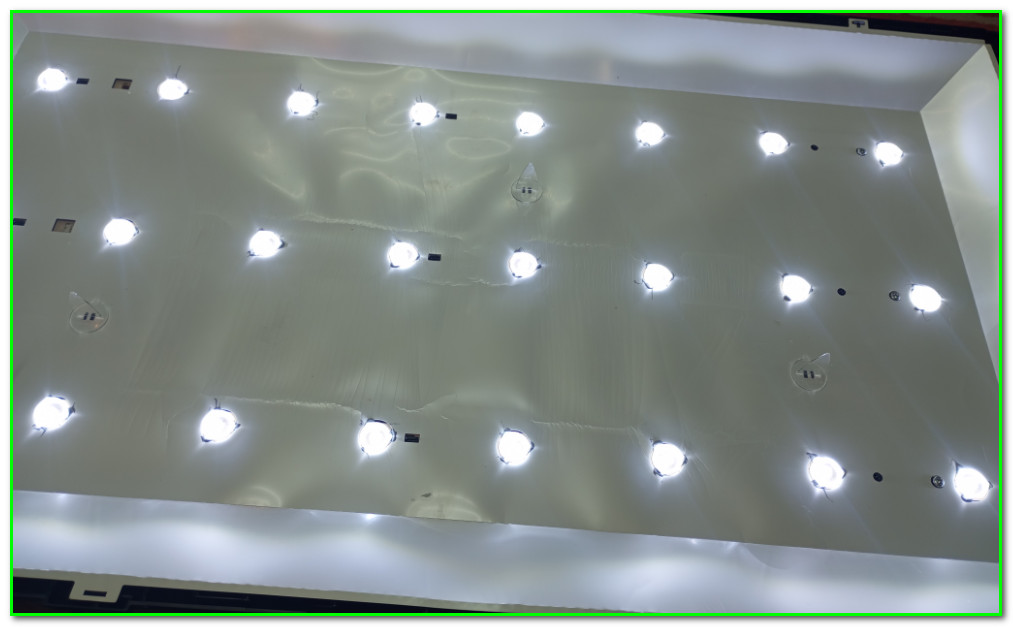

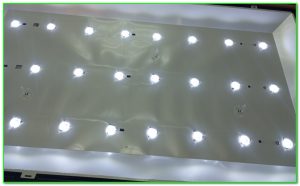

Вот что у нас получилось после замены:

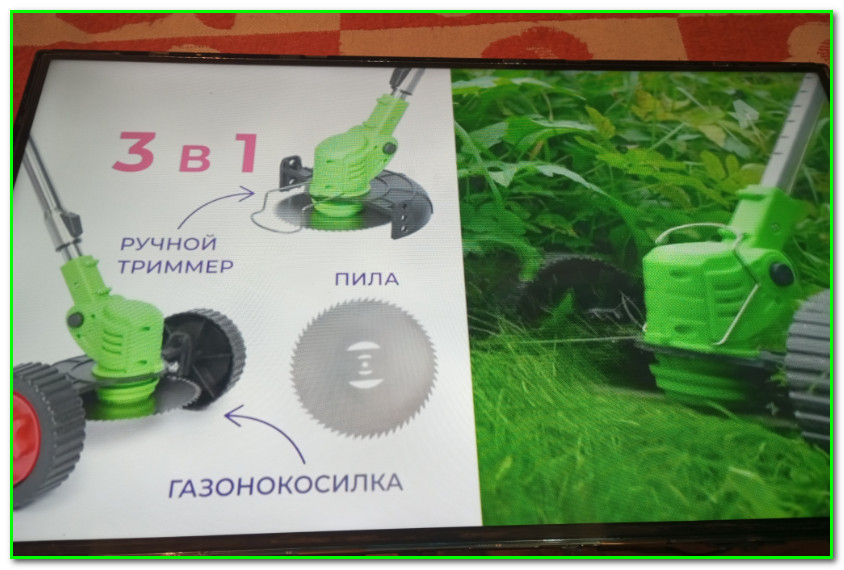

Белое свечение как и положено! Да и картинка посветлее стала:

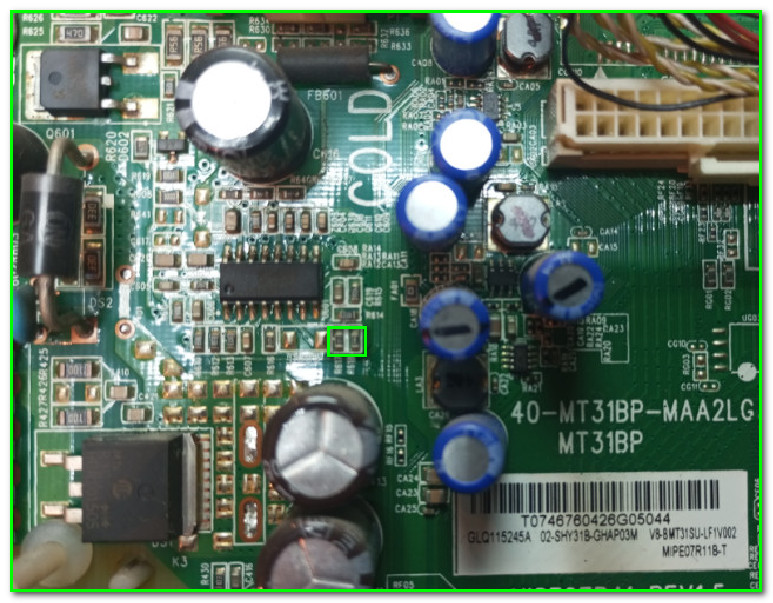

И вот теперь я думаю- а ток подсветки надо убавлять?… В принципе за него отвечает 6-я ножка на драйвере, точнее сказать номинал вот этого резистора:
Правый (на картинке) резик можно сразу выбросить, а тот который левее (обычно он там кОм 10-12) надо увеличить до 15-20 кОм. По сути ничего сложного, да вдруг хозяин скажет что все-таки «темновато»?… Ладно будем ждать клиента…
Вот такой у нас ремонт-не-ремонт сегодня получился, надеюсь статья будет кому-то полезной, и на этом разрешите откланяться, удачи в ремонтах!! 🙂
Если есть желание что-то обсудить- заныривайте к нам на ФОРУМ!!!
