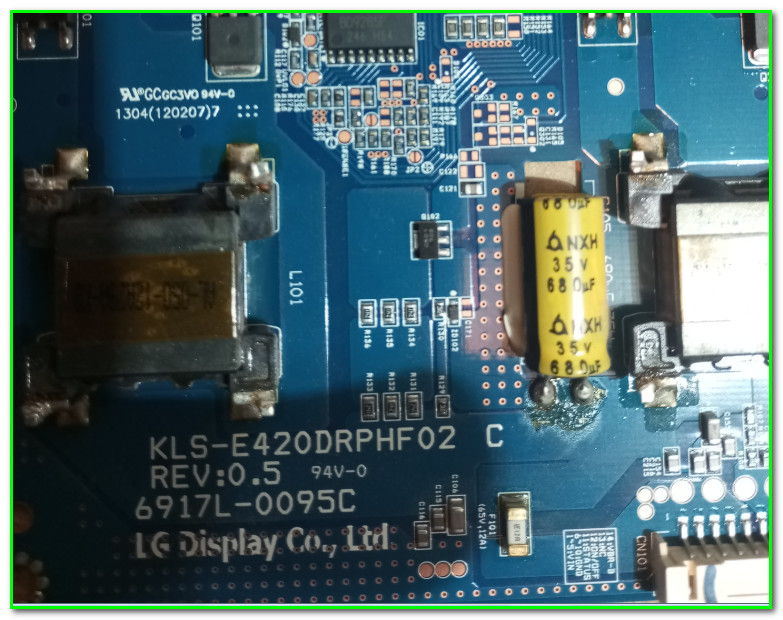

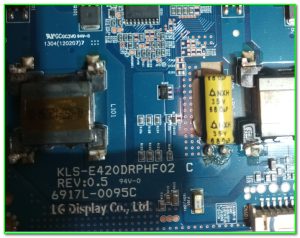

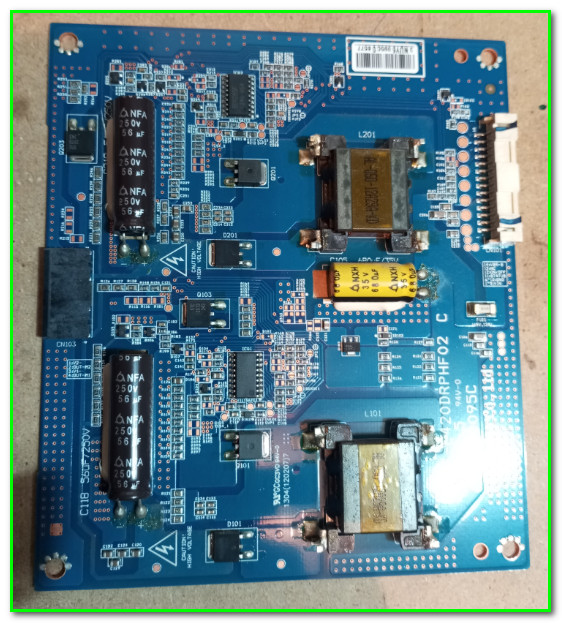

Модуль драйвера светодиодной подсветки 6917L-0095C

Модуль применяется в телевизорах LG с диагональю 42 и более дюймов. В телевизоре большое количество светодиодов (в частности в телевизоре LG 42LM340T их 72 (6 сдвоенных планок по 6 светиков на каждой из них) и поэтому подсветка имеет раздельное питание (по принципу верх-низ).

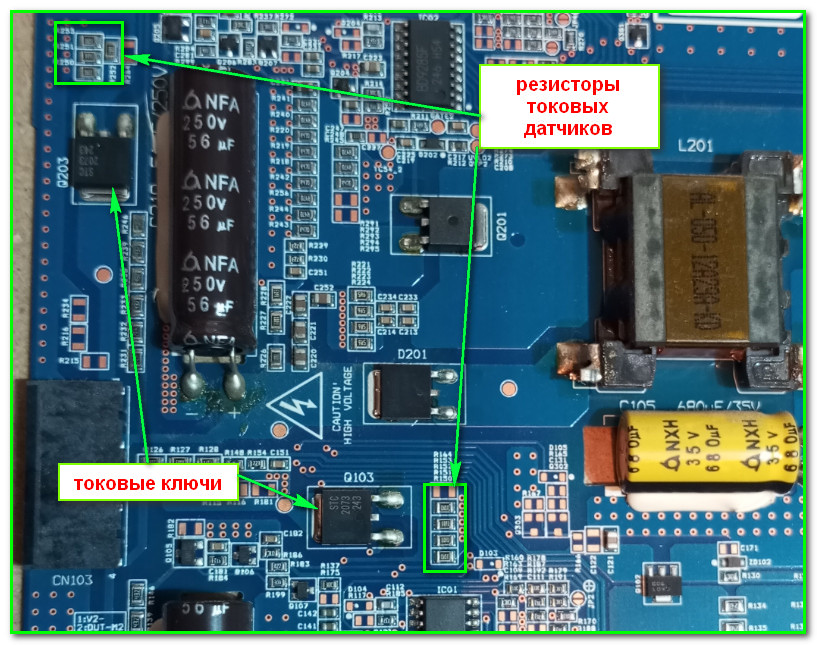

Таким образом на модуле расположены два независимых LED- драйвера с собственными ключами и токовыми датчиками. Соответственно для уменьшения тока подсветки необходимо выполнять доработку одновременно в двух плечах. Процедура стандартная- увеличиваем номинал токовых датчиков- то есть выпаиваем резисторы контролируя результат. Расположение токовых датчиков показано на рисунке ниже:
