Supra STV-LC32LT0095W ремонт подсветки
Привет, друзья!!! 🙂
Сегодня будет фотоотчет о ремонте подсветки в телеке Supra STV-LC32LT0095W
По большому счету ничего нового- экран темный, изображение просматривается. Короче говоря или светикам капут или драйвер работать не хочет. Так что статья будет посвящена в основном процедуре разборки, посмотрим какие там светодиоды применяются и ток подсветки уменьшить не забудем.
Забегая чуть вперед хочу сказать что телек собран очень убого, да еще и хозяин немного ручки-крючки приложил, так что усаживайтесь поудобнее, так как фоток будет много 😎
Итак, поехали…

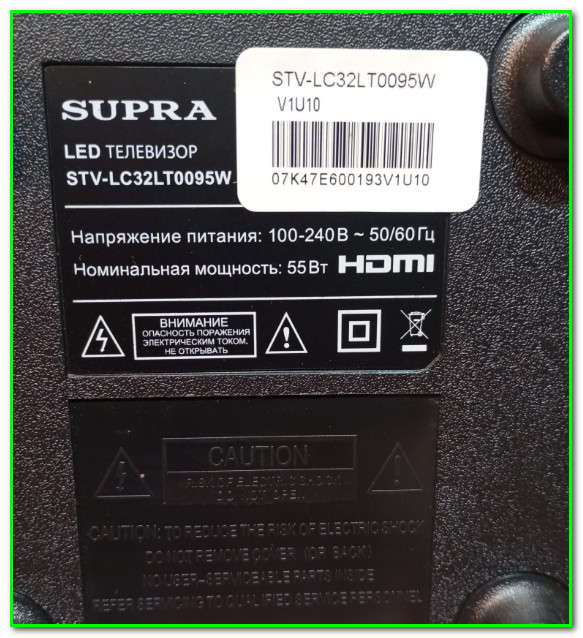

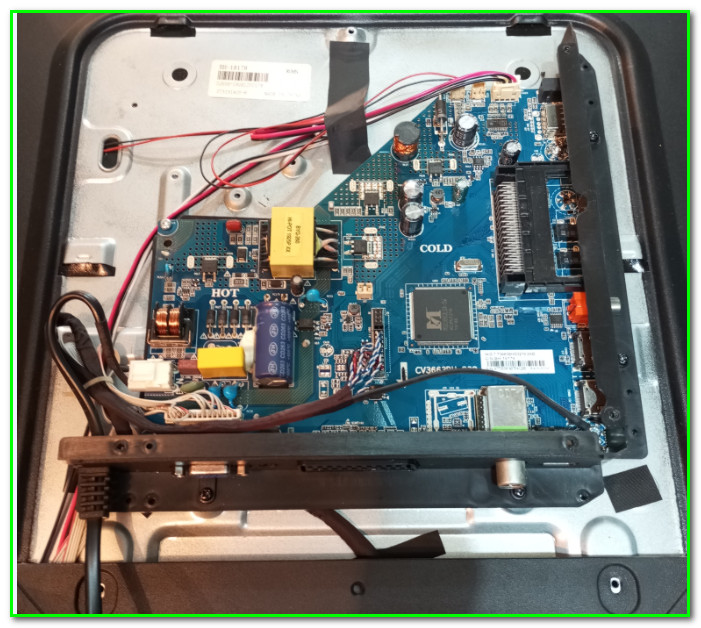

Телек называется Supra STV-LC32LT0095W, Версия V1U10

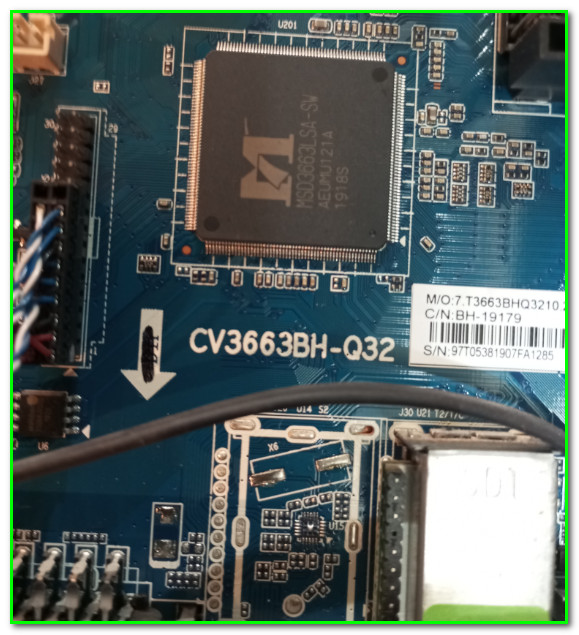

Майн называется CV3663BH-Q32

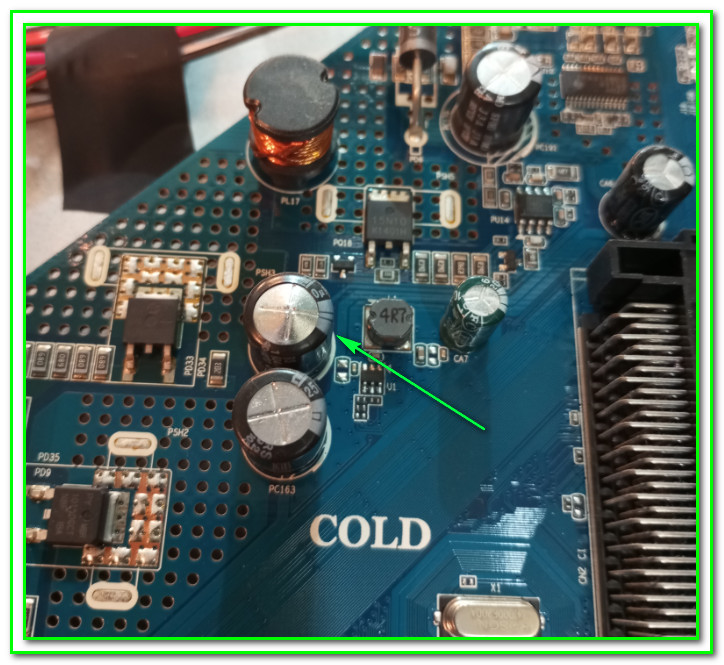

На плате сразу-же обнаружился «беременный» кондерчик номиналом 330,0 мкФ * 35V

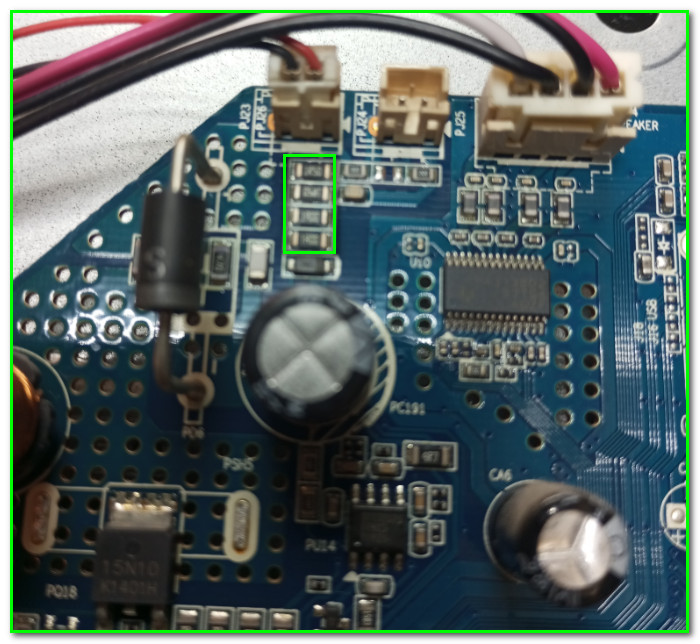

Конечно-же его необходимо менять!! И помимо этого еще и пару резисторов из токового датчика выбросим чтобы ток поменьше был. Токовый датчик находится рядышком с разъемом (см. фотку)
На фото номинал не видать (пардон, так получилось… 😳 ), но могу сказать что можно смело выкидывать любые два.

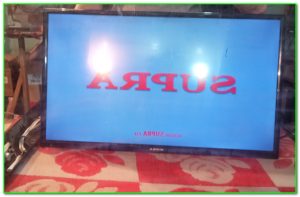

Включаем, смотрим- подсветка пошла, вот только картинка синенькая (фотка была через зеркало сделана)
О чем это говорит? Правильно- люминофор на светодиодах рассыпался… Сколько времени они еще протянут никто не знает, но когда они окончательно умрут, то клиент из нас еще и виноватых делать будет под предлогом «я его к тебе уже привозил, а он опять не работает» и так далее в том-же духе. Так что лучше из сразу заменить во избежание скандалов. Так что будем мы ему матрас разбирать
Порядок разборки телевизора Supra STV-LC32LT0095W

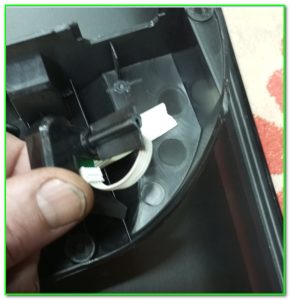

Ну начнет с того, что хозяин телек уже вскрывал. Причем при этом он не увидел вспухший кондер и выломал фотоприемник
Так что чего он там пытался найти- одному только Богу известно. Ну да, ладно, поехали дальше… 😎

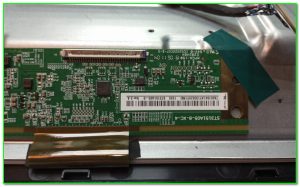

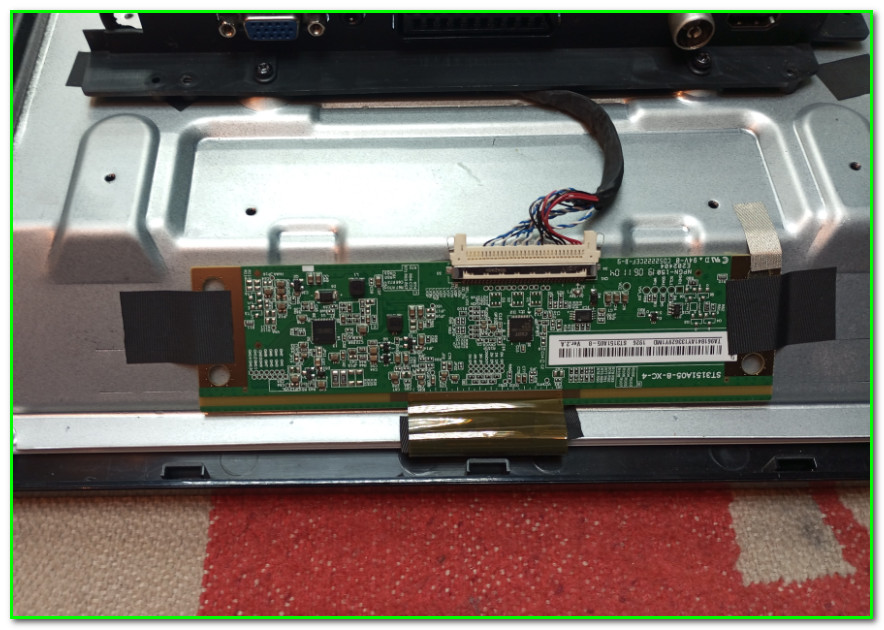

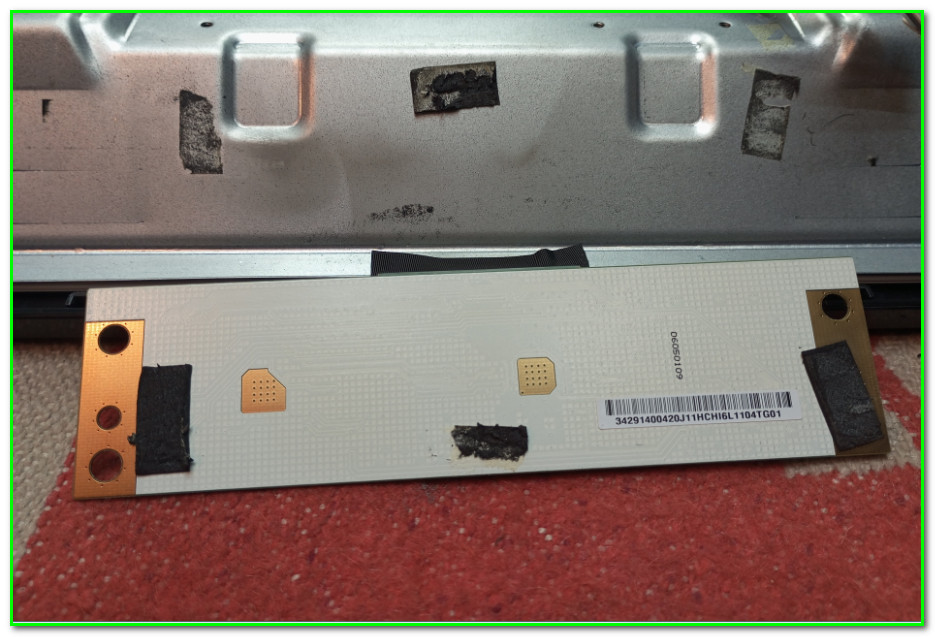

Тикон здесь приклеен:
Конечно-же его потом нужно будет закрепить чтобы не болтался

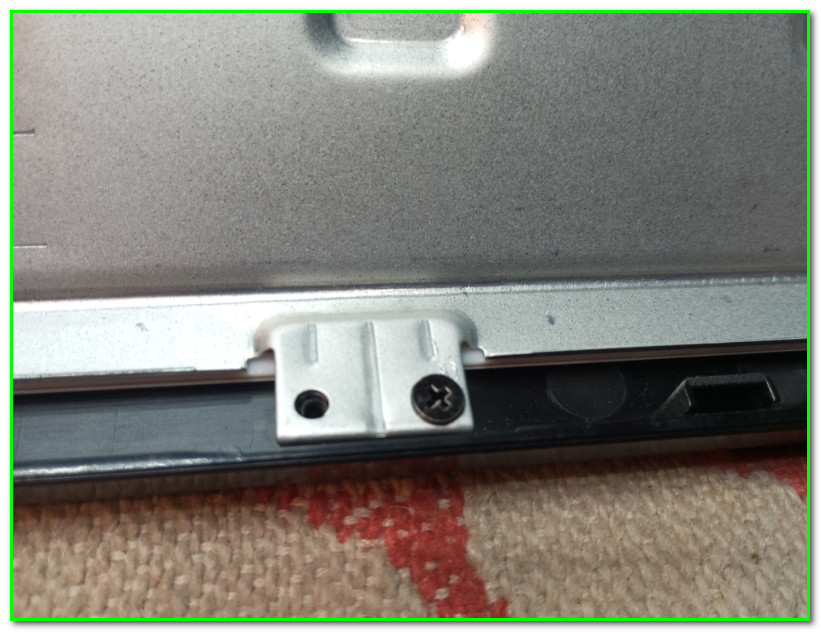

Передняя рамка в нижней части крепится саморезами
Далее по периметру стандартные защелки

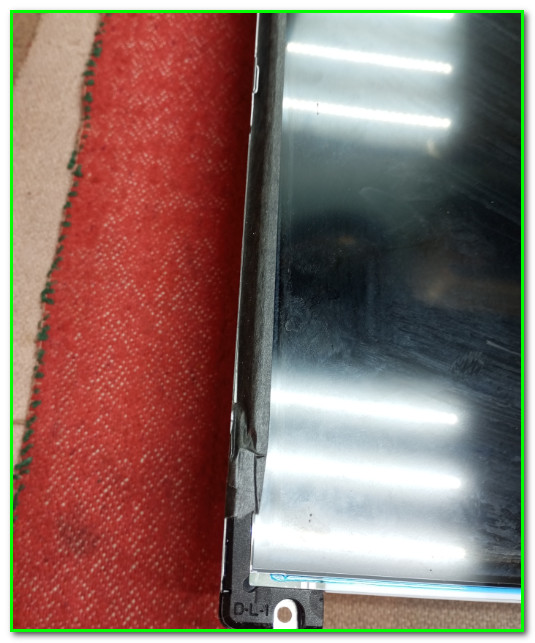

Матрица по периметру приклеена какой-то дрянью типа малярного скотча, только черного цвета:

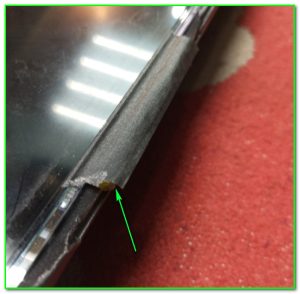

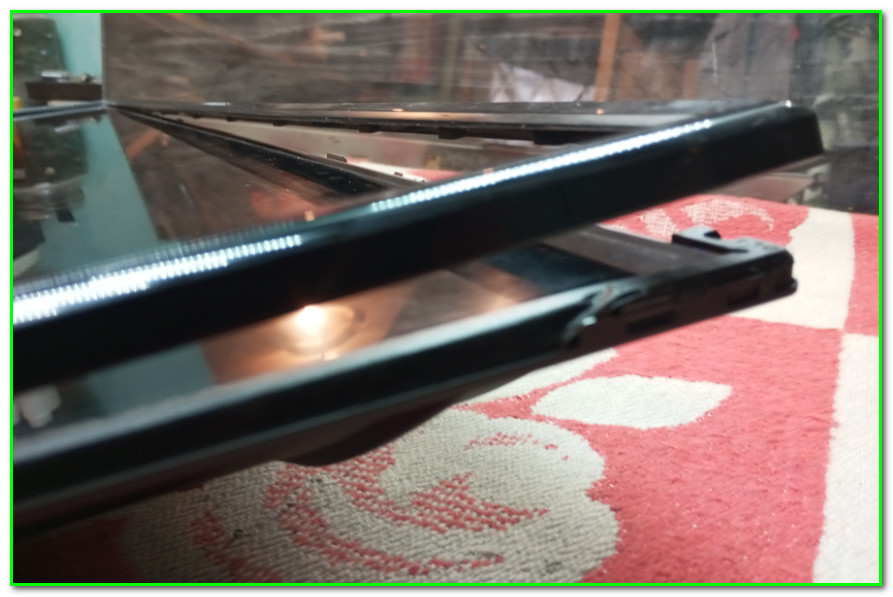

Причем с правой стороны имеется «капканчик»- лепестки
Так что отклеивая этот самый скотч, действуем очень аккуратно чтобы их не оторвать.

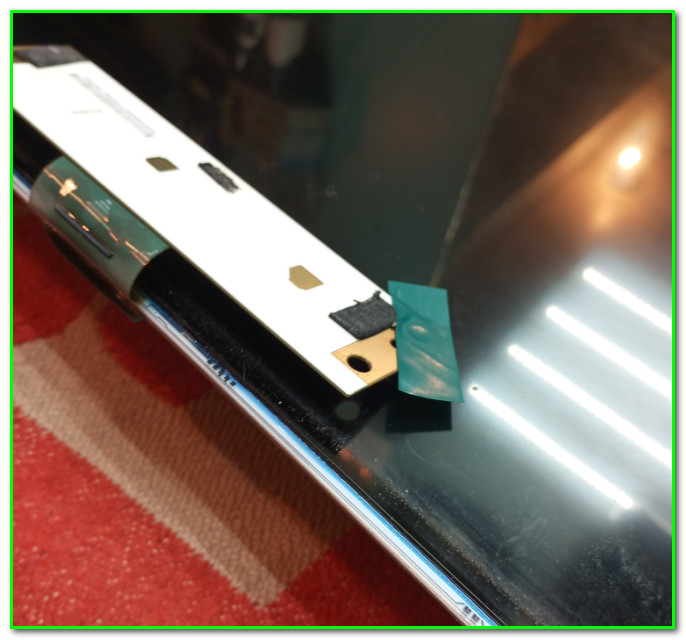

Тикон крепим в верхнем положении

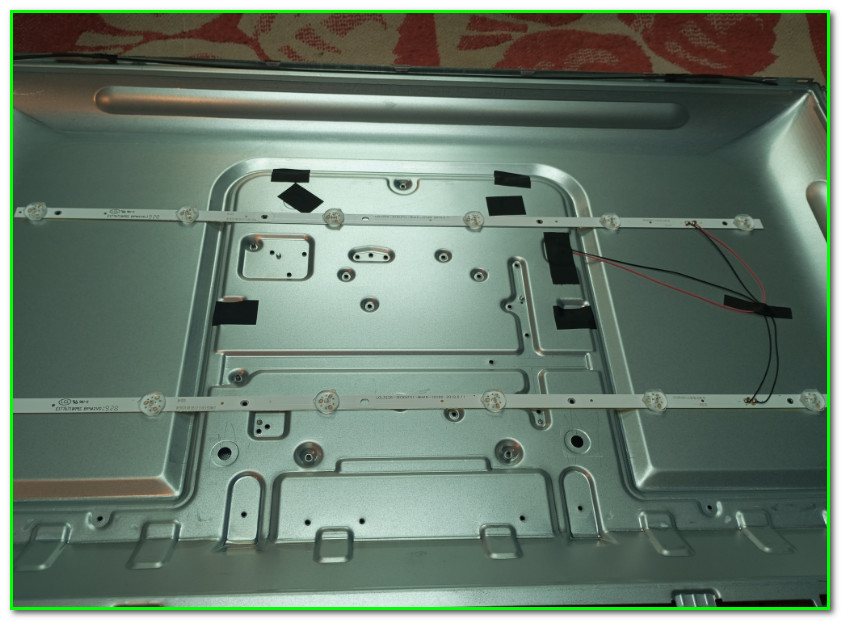

Убедившись что матрицу ничего не держит, снимаем её. Вот мы и добрались до планок
Какие планки в телевизоре Supra STV-LC32LT0095W

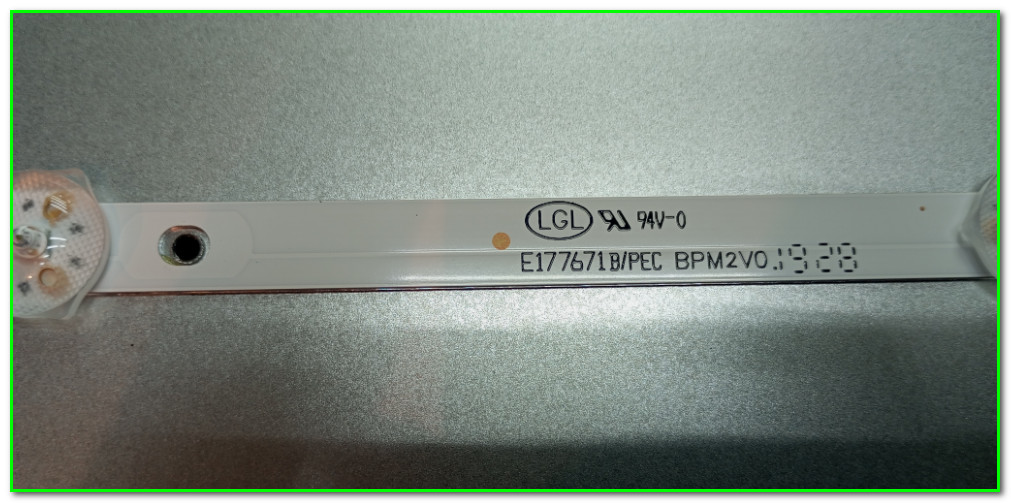

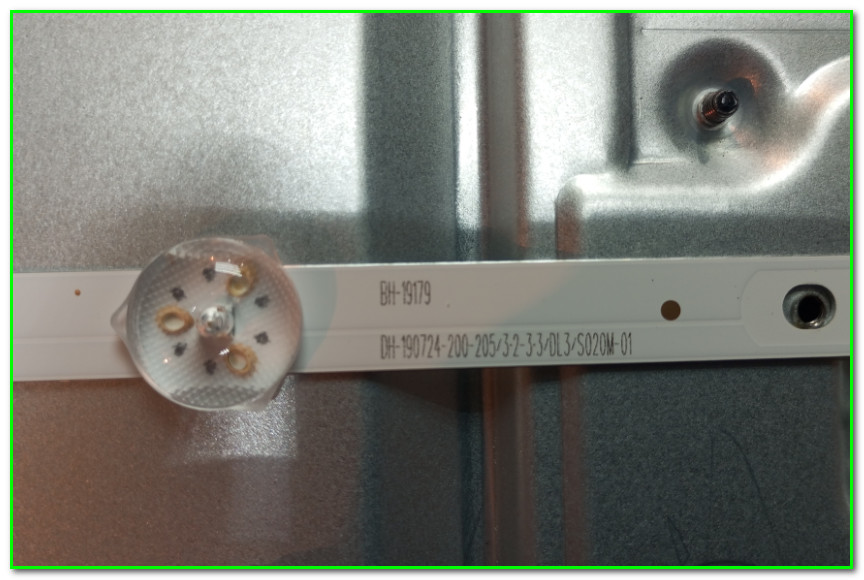

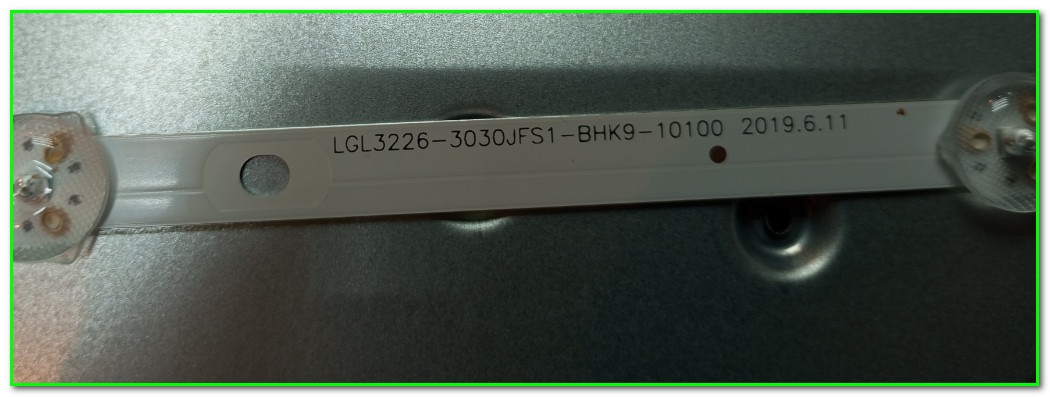

Планочки тоже какие-то интересные- на них было сразу несколько маркировок, так что ловите фотки:

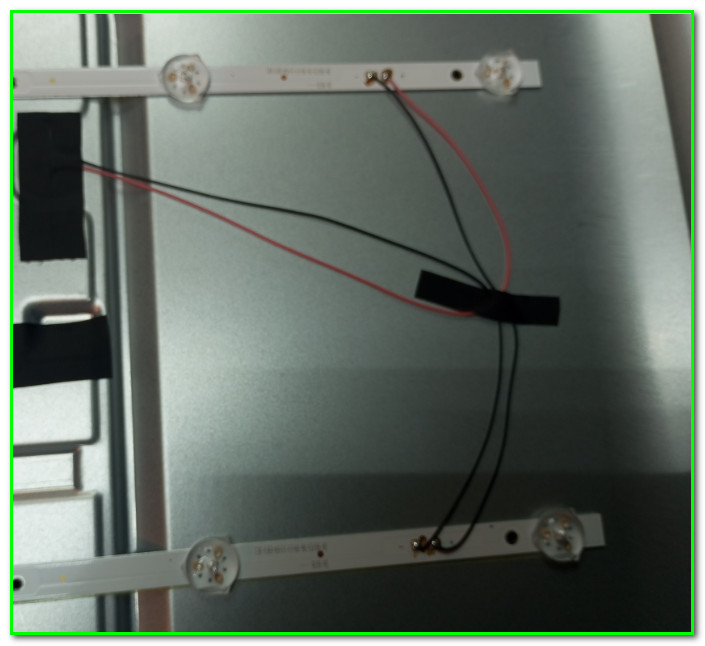

Причем они без разъемов- просто провода припаяны:

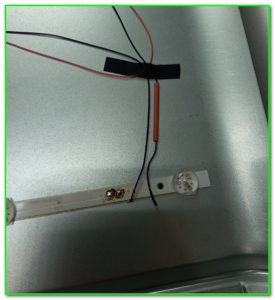

На нижней планке провода одинакового цвета, и поэтому чтобы не путаться я на «плюсовой» напялил красный кембрик

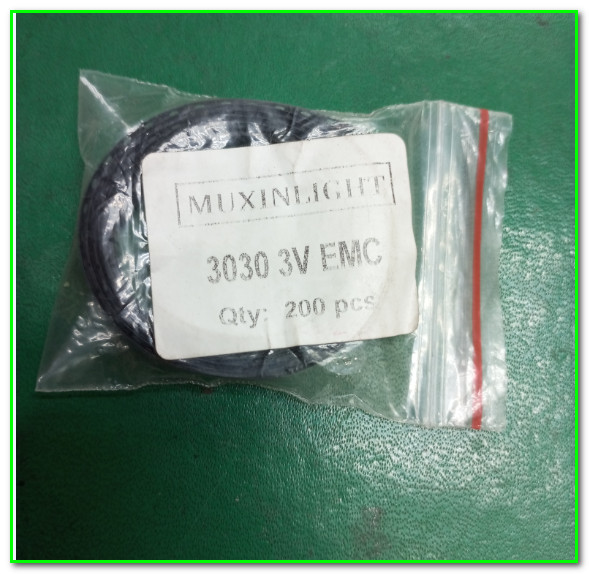

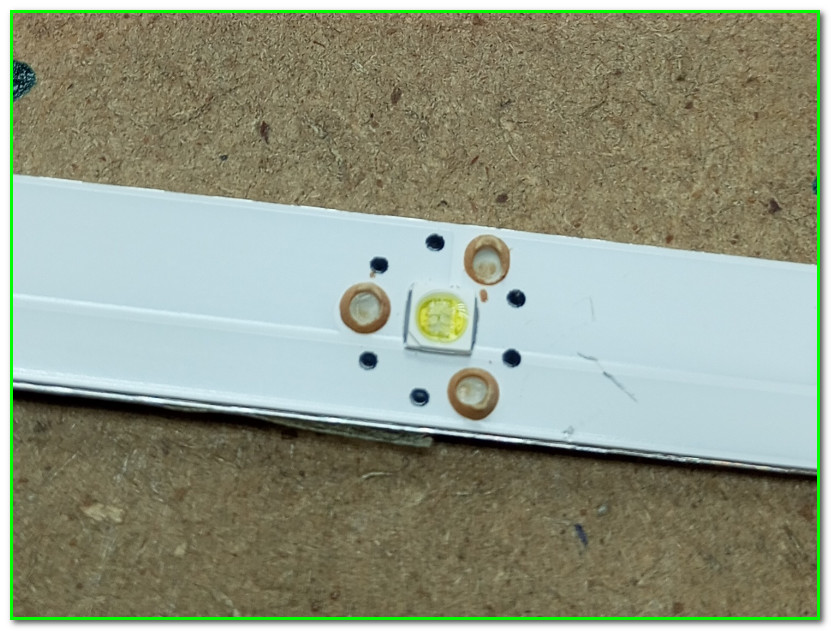

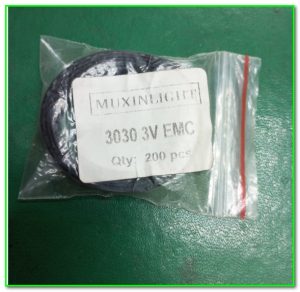

Светодиодики оказались 3-х Вольтовые, типоразмера 3030 с EMC контактами
Конечно же они у меня имеются 😎
Итак: ток подсветки мы уже уменьшили, светики в наличии есть, осталось только перепаять. Так что на этом, пожалуй, наш рассказ можно и заканчивать 🙂
