Ремонт колонки Speaker OM-K23, нет звука
Привет друзья! 🙂
Сегодня пришлось немного отвлечься от телевизоров и поковырять активную колонку, которая называется Speaker OM-K23
Фотки местами чуть смазанные, пардон…

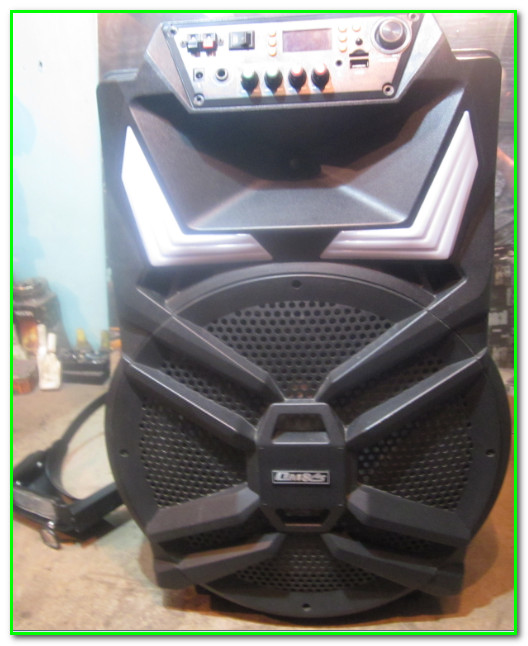

Выглядит она вот так:
Обычная «пластмаска», да еще и с одним динамиком. Однако довольно приличных размеров!
Из электроники- всего-лишь одна плата
Ну а сама по-себе неисправность- ну конечно-же нет звука!
Долго из хозяина пришлось вытягивать инфу как она сгорела… Он говорил что все индикаторы светятся, флешку видит, световые эффекты также есть, но звука нет. Причем при этом упомянул что пробовал и от блока питания и от аккумулятора (!).

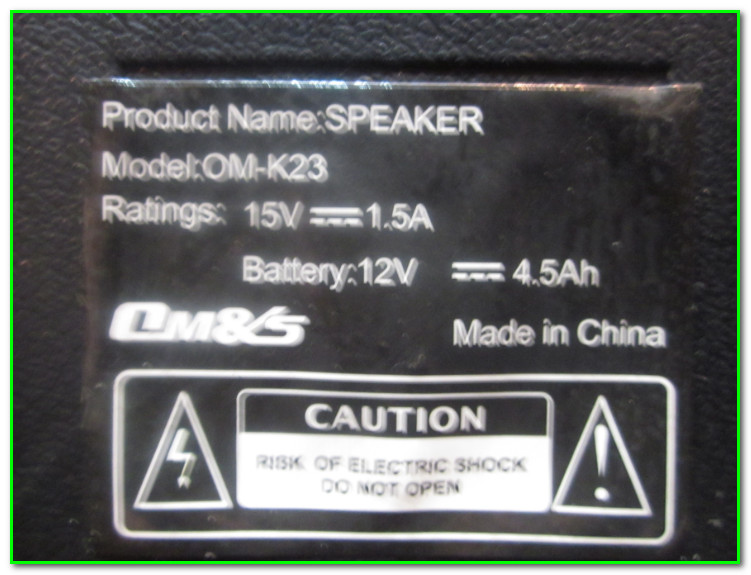

При этом нёс какой-то бред что-то типа «блок питания перепутали- воткнули от шуруповерта». Но позже оказалось что родной БП от нее мертвый. Он был с параметрами 15V/1.5A, ШИМка была в клочья, фоткать не стал. То есть от какого такого БП он ее проверял- тайна покрытая мраком…
На фасаде колонки имеется разъем +12V для подключения аккумулятора и напросился один-единственный логический вывод что, скорее всего, после умирания родного БП, ее зацепили на внешние +12V, и при подключении полярность перепутали.

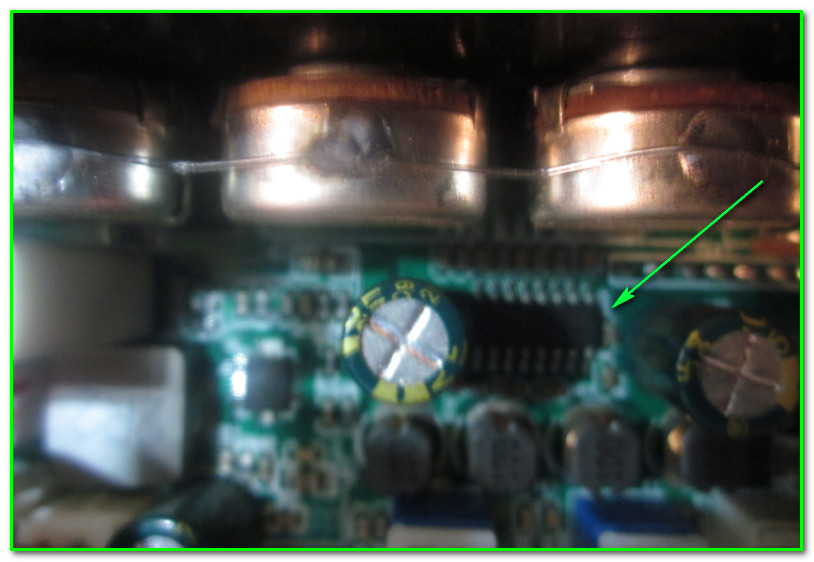

Конечно самое логичное в данной ситуации- это то что вылетел УНЧ. Он здесь на микросхемке CS8676E
Прежде чем приступить к ремонту не удержался и заглянул внутрь этого китайского чуда… 🙂
Короче, вот что мы там имеем:
Динамик достаточно солидных размеров, причем с двойной катушкой. Помимо этого в корпусе имеет некое подобие фазоинвертора.
Судя по всему корпус уже вскрывался, так как видна какая-то плата с разъемами, оторванная от крепления.
Как выяснилось- это разъемы от светодиодов световых эффектов, так что ничего страшного- закрепим позже.
ВЧ динамик в корпусе один, подключен к одному каналу через неполярный электролит номиналом 3µ3/100V
Кроме этого есть еще какая-то отдельная плата в корпусе, только сфотографировать ее по-нормальному не получилось
Судя по всему- это «синезуб»… 🙂
Итак, возвращаемся к ремонту. УНЧ выполнен, как уже и упоминалось выше, на микросхеме CS8676E.

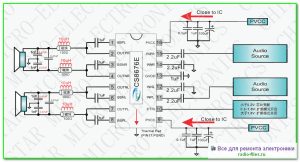

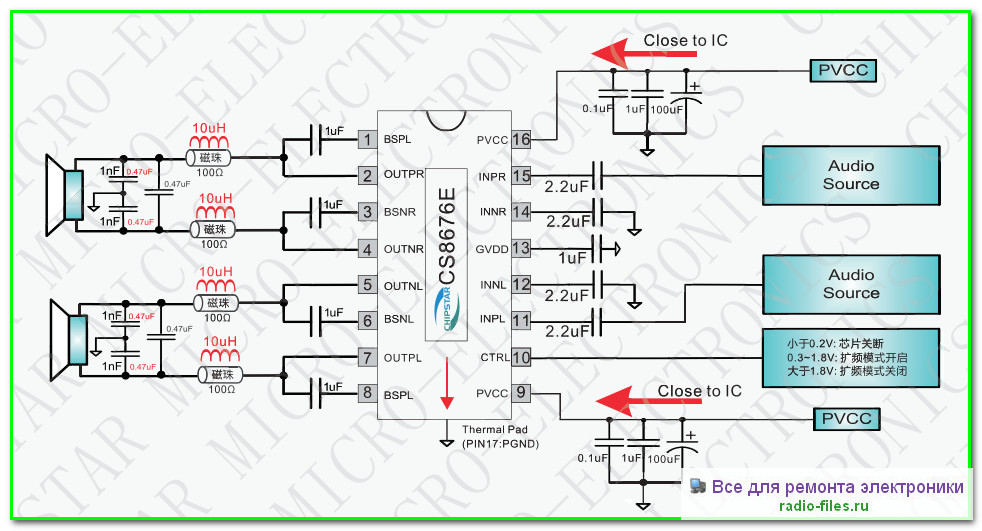

Вот ее схема включения:
Полный даташит на микру я закинул на другой свой сайт, вот ссылка.
Как видим питание приходить должно на 9 и 16 ножки. Проверяем, а там полный «0»… Более того- еще и КЗ сидит!!! Ну вот, думаю, приплыли… Сейчас заказывать придется, ждать…
Ладно, думаю, давай попробуем глянуть откуда идет питалово на микру.
Оказалось что с обратной стороны предусмотрено нечто вроде предохранителя, однако его, как такового, там нету, а висит перемычка в виде жирной сопли припоя. Убираем- КЗ на микросхеме исчезло, но по цепи питания все еще остается. Поехали дальше…

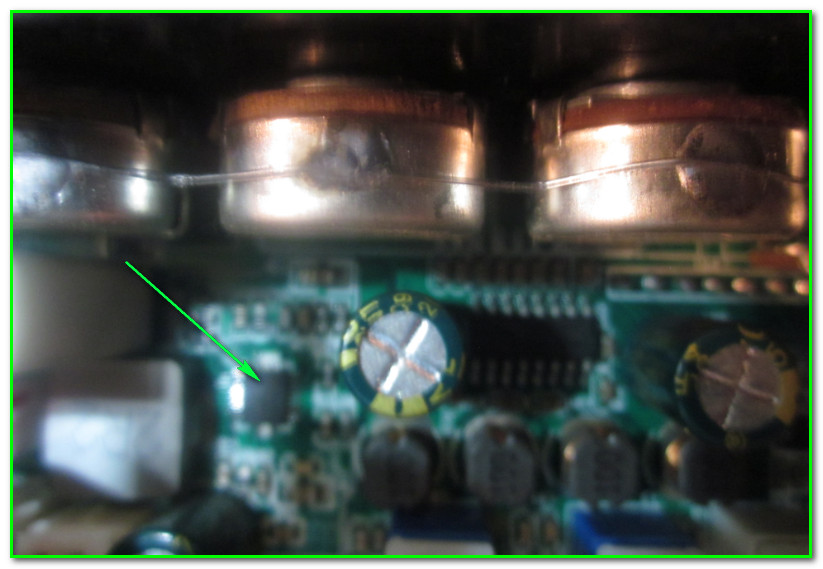

ВЫяснилось что на плате имеется еще одна микросхемка- стабилизатор-не стабилизатор, STBY-не-STBY, называется она HT7178. На фото она вот здесь, но жутко извиняюсь за качество фотографии

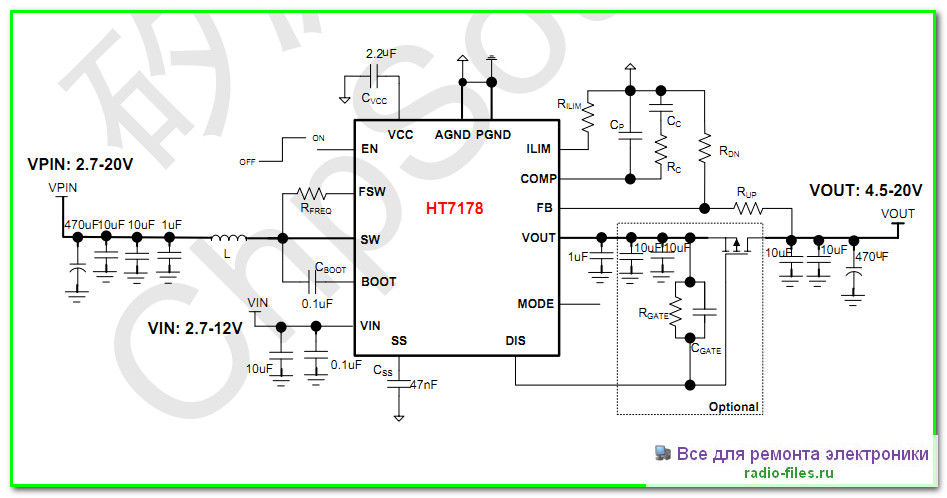

Вот ее схема включения:
Даташит также находится на другом МОЁМ сайте, вот ссыль
В общем результат- мертвая она, бедолага!! Если присмотреться через микроскоп, то и трещину видно.
Естественно у меня ее также нету, также нужно заказывать и ждать…
Ладно, думаю, давай размышлять дальше: все работает, флешку видит, файлы листает, источники переключает, только звука нет. По питанию УНЧ КЗ убрали, а что если попробовать напрямую +12V на УНЧ подать? Терять-то нечего, хуже в любом случае не будет!…

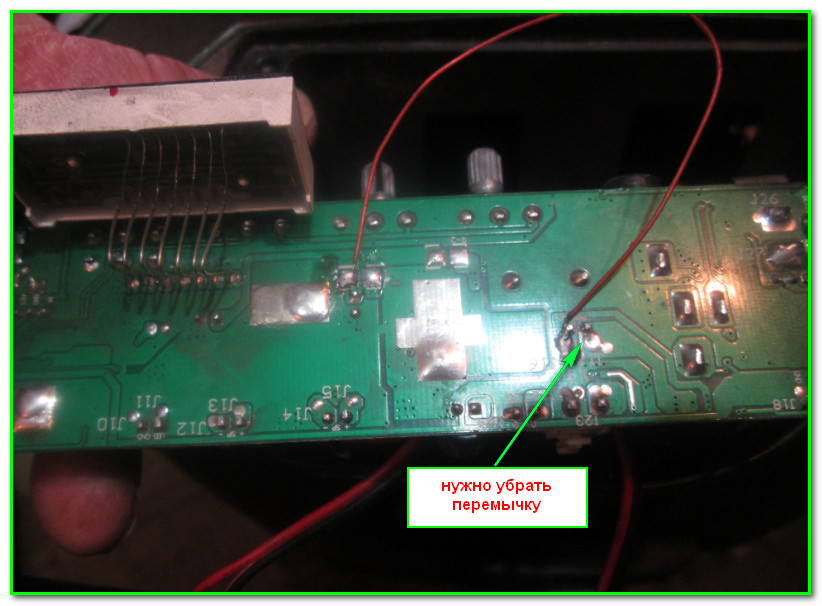

Припаял перемычку с выключателя на дорожку питания микросхемы CS8676E.
Кстати: там-же на фотографии указано место где вместо предохранителя была перемычка из припоя
Свершилось чудо- звук пошел!!! Ура, ура, не надо ничего заказывать, хоть сейчас можно закрывать и выдавать клиенту!
И именно так я и поступил! При этом еще БП 12V я ему продал, и на всякий случай немного перестраховался на будущее- впаял диод на входе +12V.
Вот такой вот ремонт-не-ремонт у нас получился… Впрочем, в данном случае главное это результат.
Всем пока, до встреч!. Хотите обсудить- WELCOME на наш ФОРУМ 🙂
