Привет, друзья!!!! 🙂

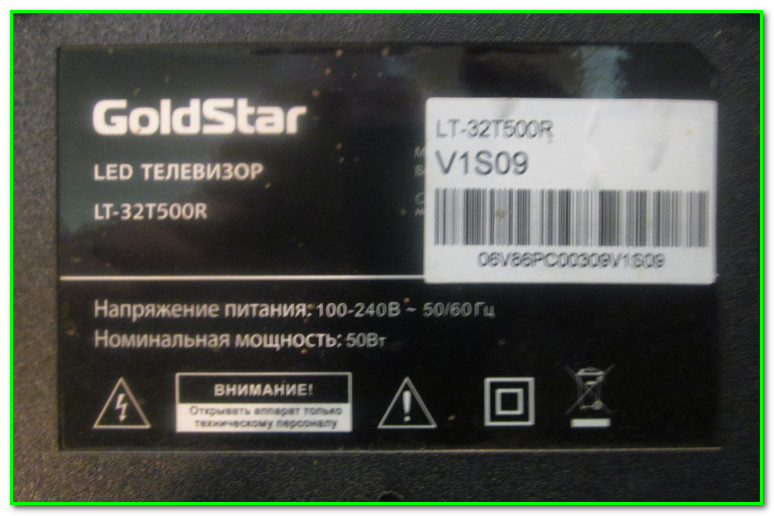

Сегодня мы будем разбирать телек GoldStar LT-32T500R
Почему разбирать? Ой, жалко аппарат… Умер, бедолага… А причина- даже и не знаю как сказать…
В общем когда его принесли, то был запах кошачьей мочи, да и на задней стенке были характерные подтеки. Соответственно когда он был вскрыт, то и внутри картина была ужасная- сгнили все шлейфы матрицы, так что телек восстановлению не подлежит, так как это просто не рентабельно.
А зачем мы его сейчас разбирать будем? Да всего-лишь затем чтобы посмотреть какие там светики применяются, да и, вдруг (мало-ли что), какие-то тонкости при разборке возникнут.
Поехали? 🙂

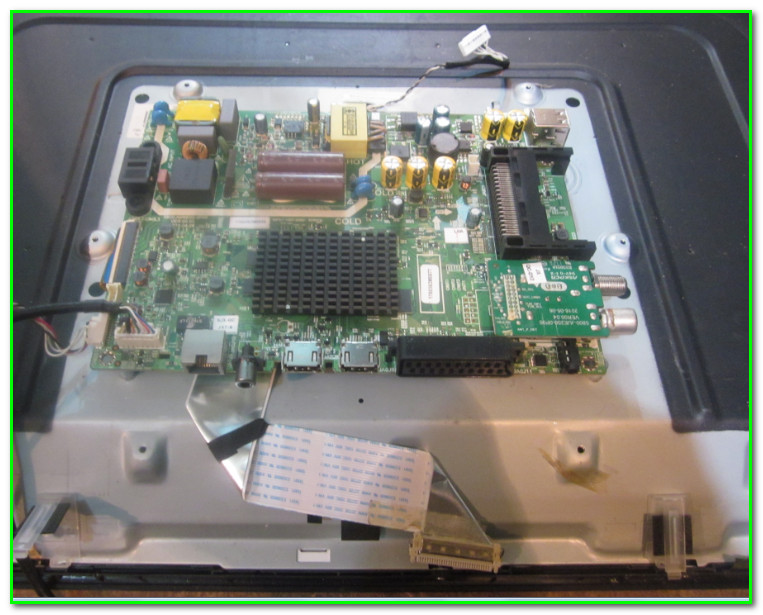

Ну телек по потрохам- обычный «одноплатник», правда «продвинутый»- со СМАРТом

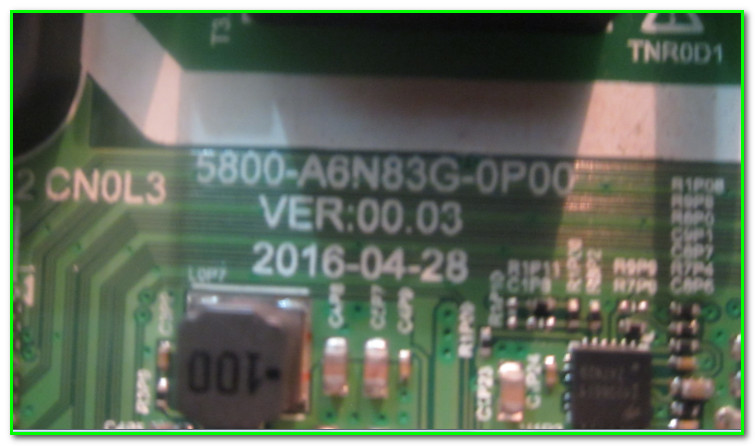

Майн называется 5800-A6N83G-0P00

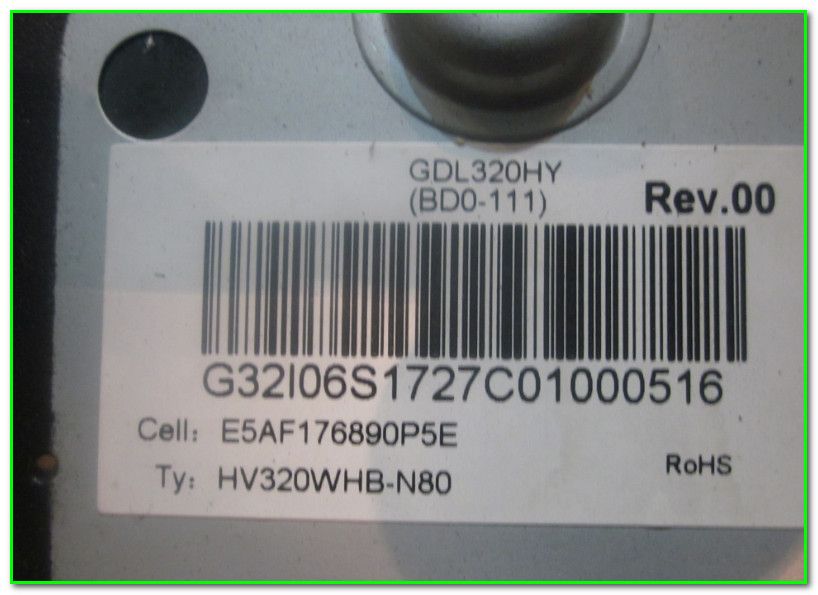

Панель HV320WHB-N80

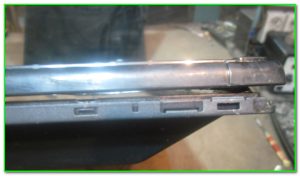

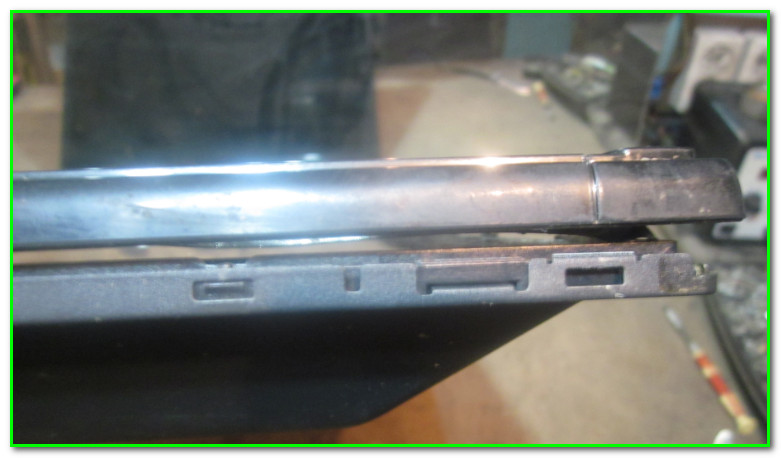

Оказалось что разбирается он достаточно легко- плата драйверов не приклеена, крепится на защелках.

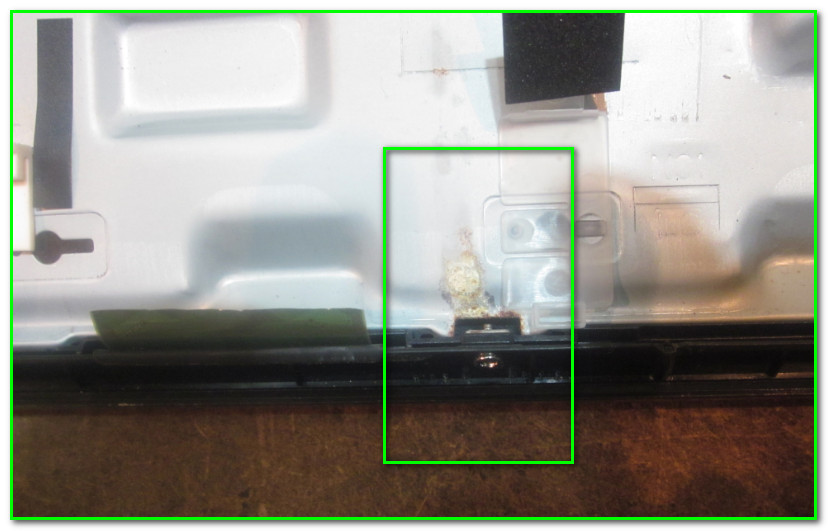

На момент разборки плата была срезана (запах был ужасный…), так что на фотке ниже она уже отсутствует. На корыте видны последствия попадания кошачьей мочи.
Ну а вообще корыто разбирается достаточно легко. Все довольно стандартно- в нижней части несколько винтов, остальное- защелки

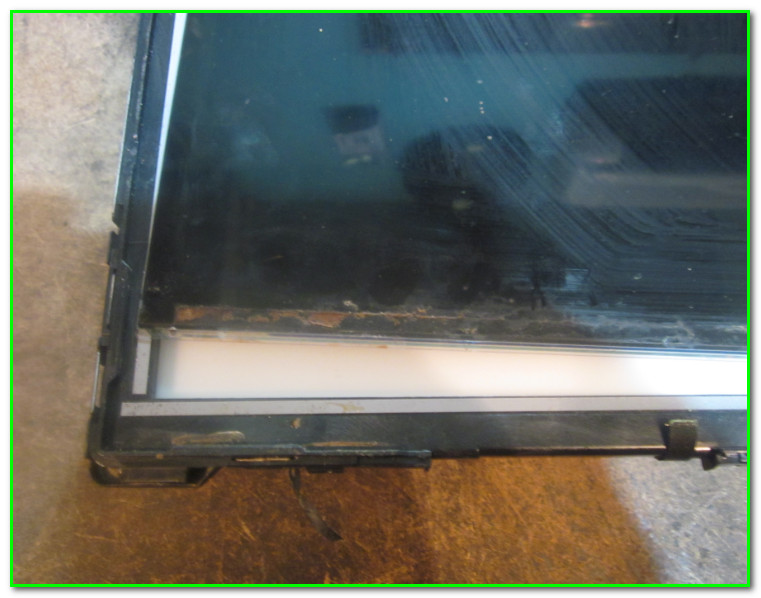

Эх, бедный телек…. На матрице куча грязи и подтеков…

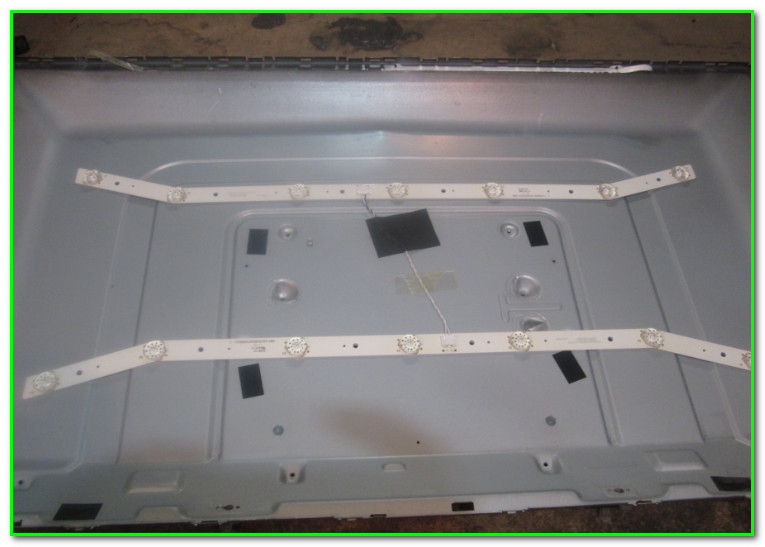

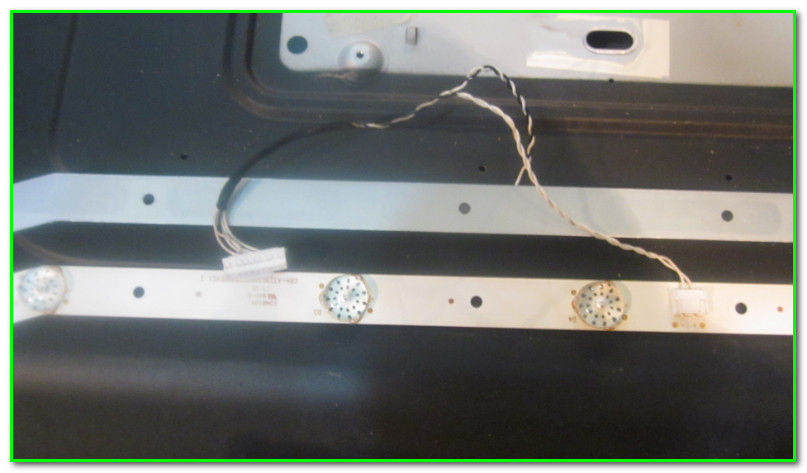

Ну, и, собственно, вот и планки!
Две гнутые планки по 7 светиков на каждой

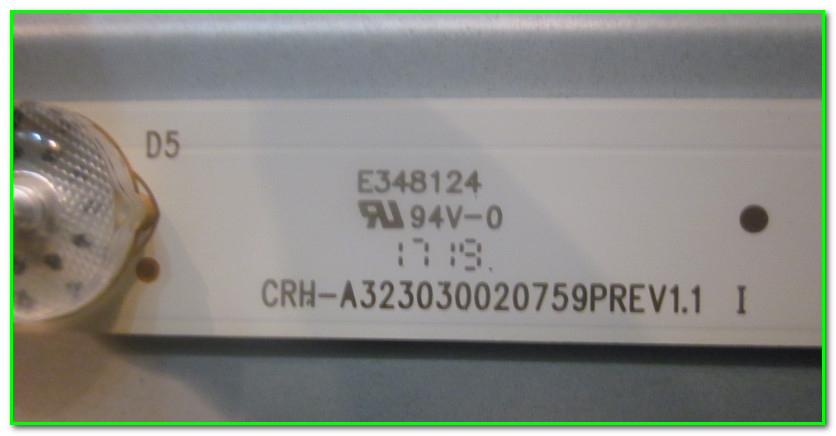

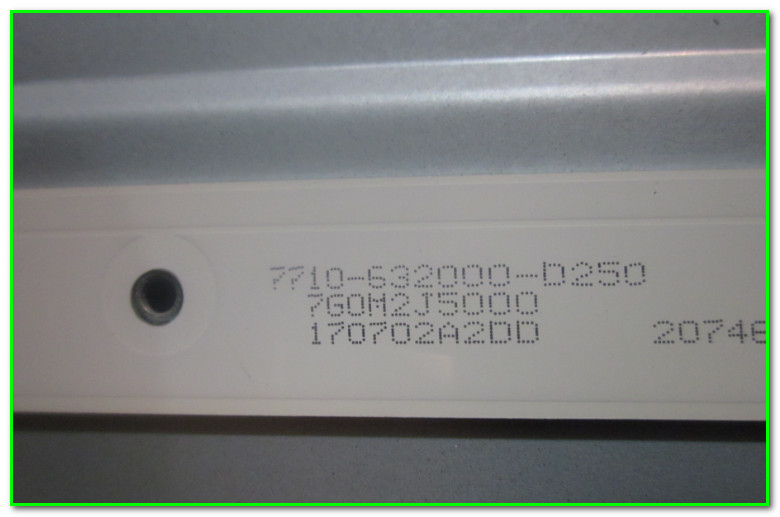

Есть пара маркировок- сфоткал все что было
Сами светодиоды на планках оказались 3-х Вольтовые, типоразмера 3030, с контактами EMC.
Ну вот так, друзья, ловите инфу!!! Если Вам такая моделька телека попадет в ремонт- название планок мы уже знаем!!!
Всем пока, удач в ремонте!!!
