Haier LE32B8000T нет звука после замены конденсаторов
Привет друзья!!! 🙂
Сегодня хочу рассказать об одной довольно интересной неисправности, которая «всплыла» в процессе ремонта телевизора Haier LE32B8000T. По большому счету это лишнее напоминание о том, что не все ремонты сводятся к «тупой замене кондеров».
В общем, все по-порядку…

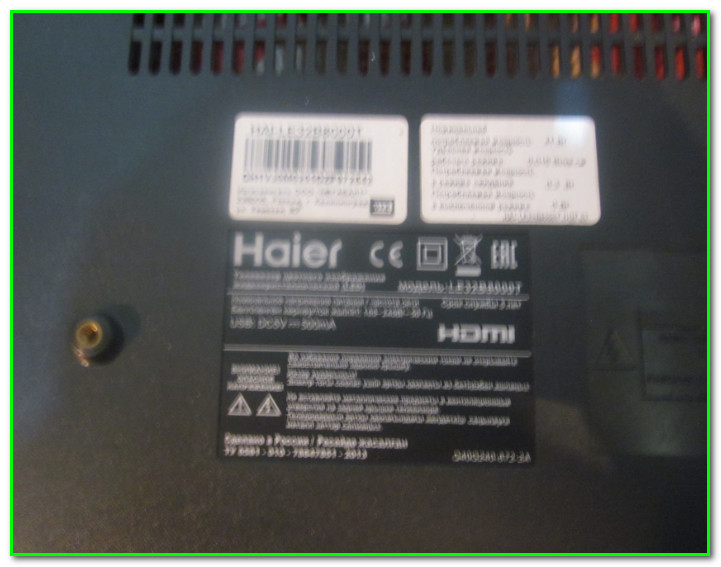

Итак, телевизор называется Haier LE32B8000T
Пардон за немного смазанную фотку… 😳
По сути- обычный бюджетный агрегат с потрохами «Made in China», майн называется MS308C1-ZC01-01
Кстати… На самой плате маркировку я не нашел (может быть плохо искал…) определил чисто по информации из инета.
Сам по себе телек поступил от клиента со словами «Он уже давно неисправный, что там точно с ним, я уже и сама не помню. Вроде-бы показывал, но экран выключался»
При первом включении в присутствии клиента подсветка запустилась, появился логотип, изображение и звук проверить сразу не получилось, так как телевизор находился в режиме HDMI. При этом из корпуса был слышен небольшой писк и «шуршание».

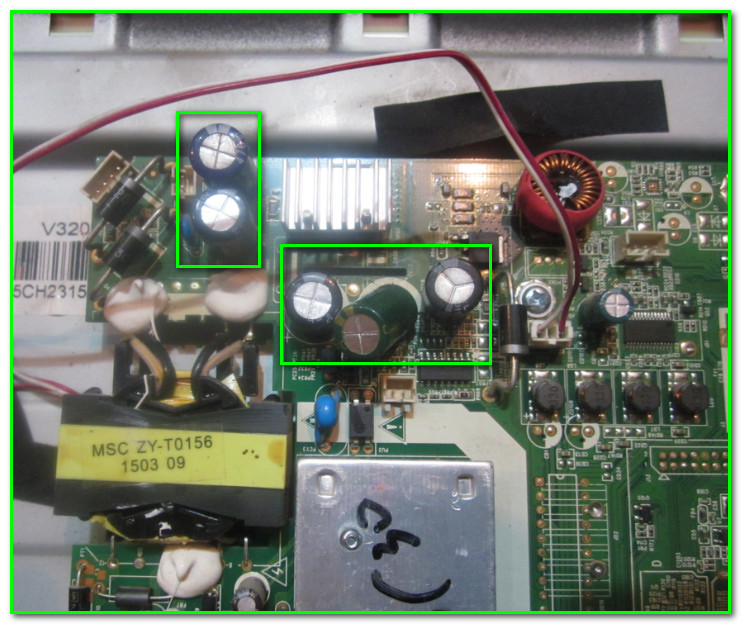

Изначально неисправность никаких сюрпризов не обещала- пять электролитов с ярковыраженой «беременностью». На фото ниже они уже заменены

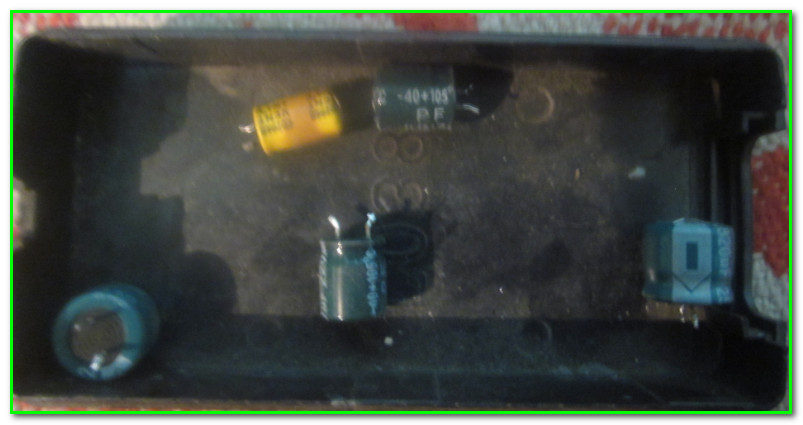

Получилось немного коряво, каюсь… Просто родные имели очень маленький размер, специально их искать у меня просто-напросто времени не было, пришлось ляпать что под рукою оказалось…

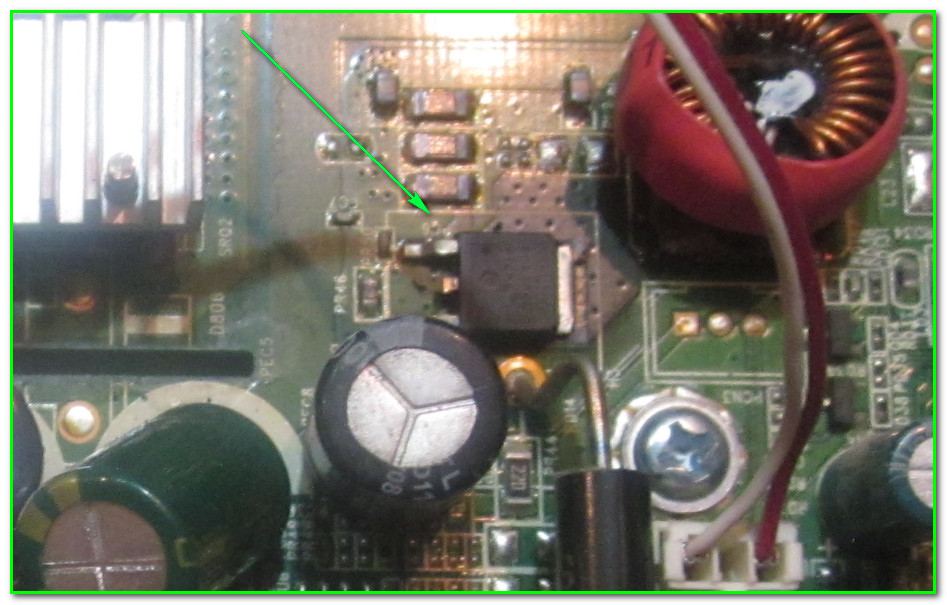

Помимо этого было отчетливо видно что самовыключение подсветки происходило из-за перегрева ключевого транзистора в драйвере, а после замены конденсаторов транзистор греться перестал.
Я уже потирал руки в предвкушении легкого ремонта, но тут оказалось что нету звука…
Ах да, забыл сказать- все предыдущие действия происходили без сигнала и при отключенных динамиках.
Из динамиков раздавались какие-то кратковременные щелчки с периодичностью примерно в 2 секунды и на этом все…

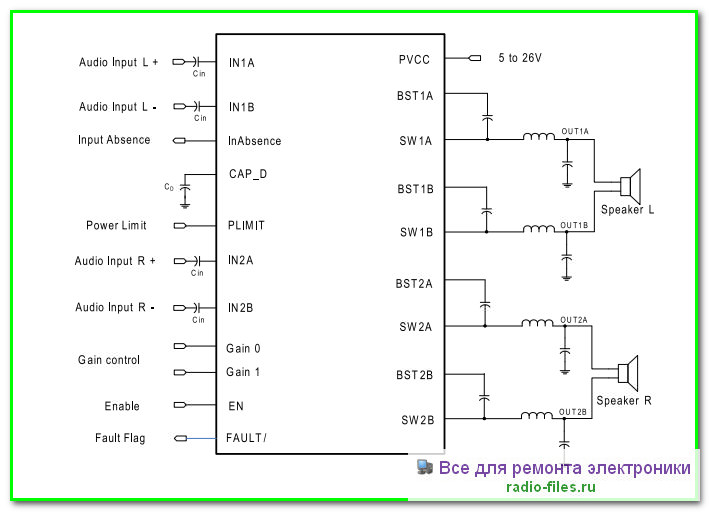

Первая мысль- УНЧ отправился в мир иной. УНЧ-ик в данном телеке выполнен на микрухе MP7751. Вот ее схема включения и распиновка:
Полный даташит на микру я залил на другой свой сайт.
По питанию (нога 28) все в полном порядке: +12V как влитые, без пульсаций. Более того- в процессе замеров выяснилось что при касании входов, в динамиках появляется соответствующий фон…

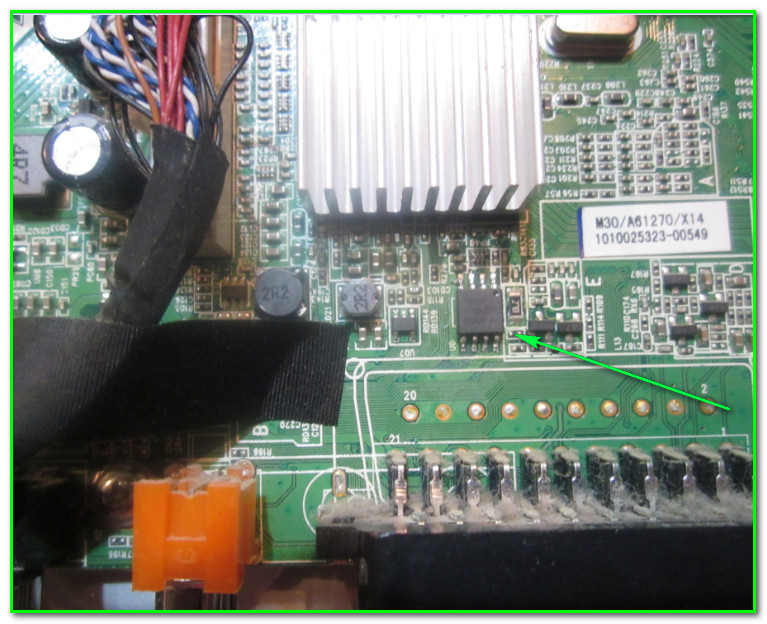

Как оказалось не один я такой «везучий»- на просторах инета всплыла инфа что подобный дефект уже рассматривался и рекомендовали проверить и перепрошить флешку 25Q64BS
Там вообще наблюдались полнейшие чудеса: на ноге 2, синхронно со щелчками в динамиках, появлялось и пропадало напряжение +3.3V.
В данной ситуации по-хорошему, конечно, не мешало-бы флешку поменять на новую прошитую, однако, как назло, они у меня закончились, так что пришлось пробовать шить родную.
Про сам процесс программирования я сильно рассказывать не буду- он и так достаточно подробно описан в статье про программатор, просто хочу сообщить что после перепрограммирования телевизор все-таки ожил!!!! 😎
Итак, подводим итоги:
1. Вопреки всеобщему мнению что неисправности, основанные на «поменял емкости и забыл» могут иногда и сюрприз подкинуть… В прочем ничего удивительно здесь нет- ведь из-за «кривого» питания все что угодно может выйти из строя.
2. Это очень важно!!! Может очень даже запросто оказаться так, что в одной и той-же модели телевизора будет разный состав. Да, да!!! Когда я искал прошиву на данную модельку, выяснилось что производитель устанавливал различные матрицы, соответственно и прошивки были разные.

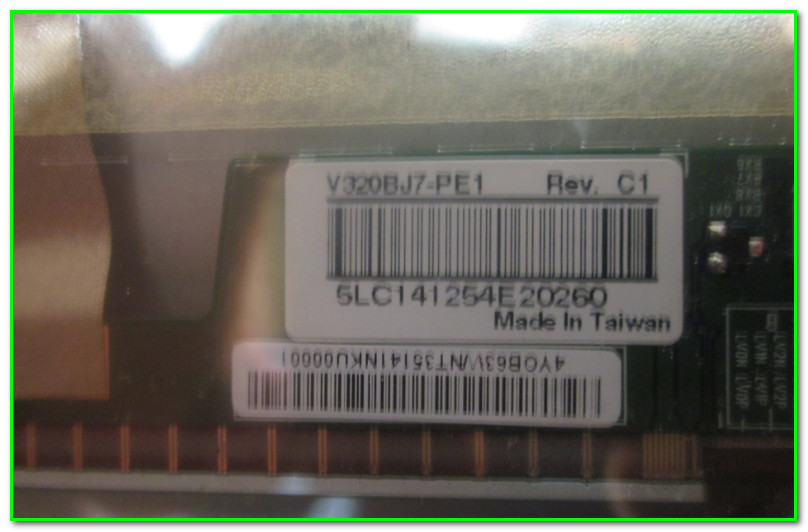

Именно в моем случае матрица была V320VBJ7-PE1
Именно с такими данными и надо вливать дамп!!
А сейчас небольшой бонус: я выложил сразу пять вариантов прошивок для телевизора Haier LE32B8000T на другом своем сайте. Кому нужно- скачивайте, пользуйтесь, мне не жалко (для этого сайт и создавался!!!), но в очередной раз напоминаю- будьте внимательны к составу!!!
На этом разрешите закончить, надеюсь инфа в этой статье была полезной, удачи в ремонтах! 🙂
