Polar P40L32T2C ремонт подсветки
Привет, друзья!! 🙂

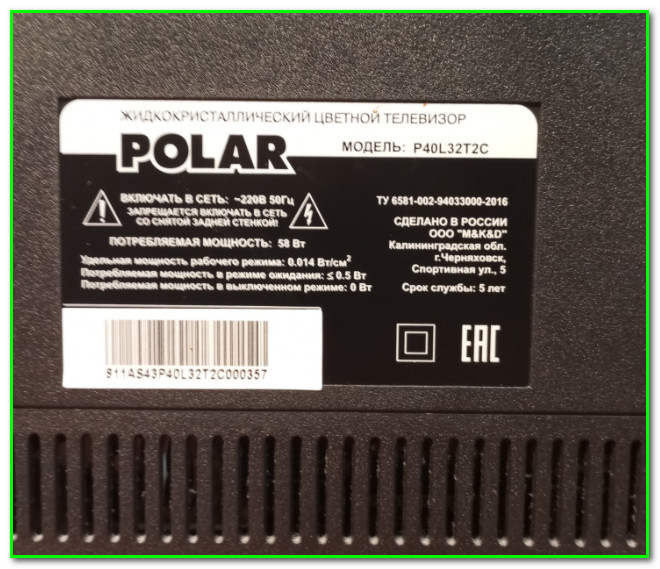

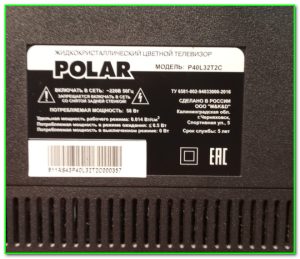

Сегодня у нас в ремонте будет телевизор Polar P40L32T2C
Неисправность стандартная- звук есть, экран темный. Короче говоря опять и снова подсветка неисправна. Казалось-бы ничего нового- проверяем исправность LED-драйвера, если он живой- то разбираем корыто и меняем светодиоды (или планки), однако в процессе разборки этот телевизор подкинул пару неприятных сюрпризов. Так что основная речь в статье пойдет именно об этом- так сказать информация на будущее.
Ну что? Поехали? 😉
Состав телевизора Polar P40L32T2C

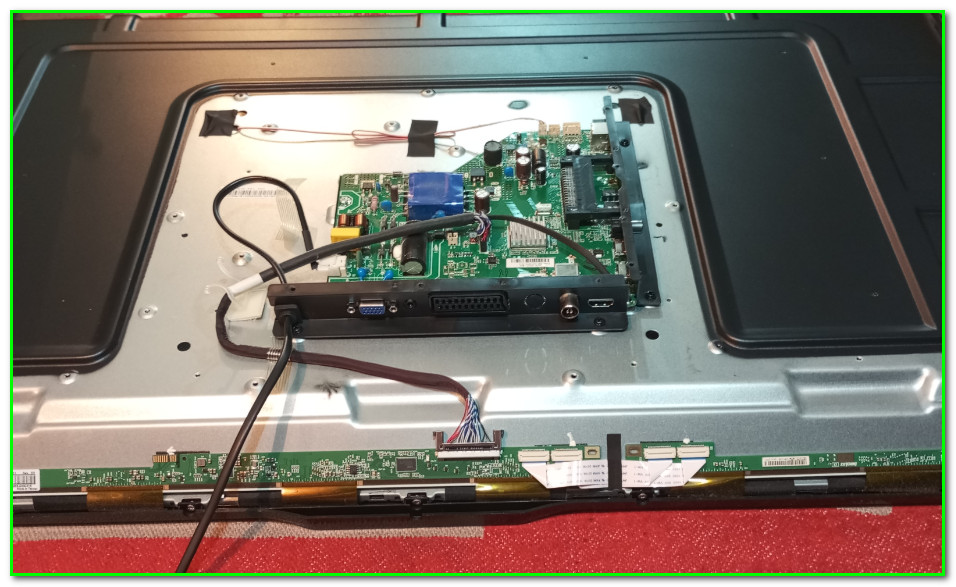

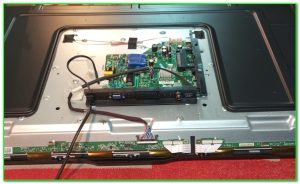

Внутри телека наблюдаем вот такую картину:

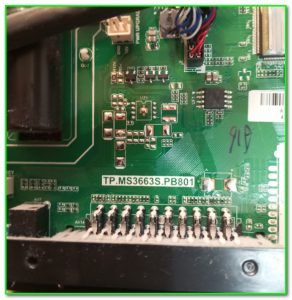

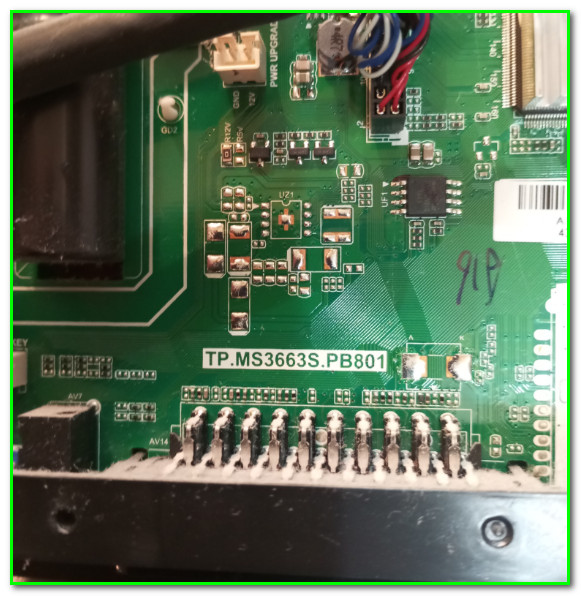

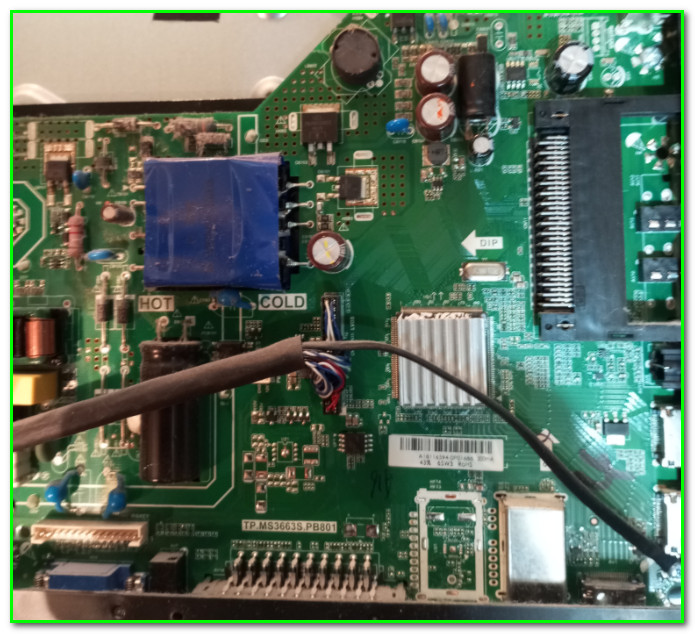

Майн называется TP.MS3663S.PB801

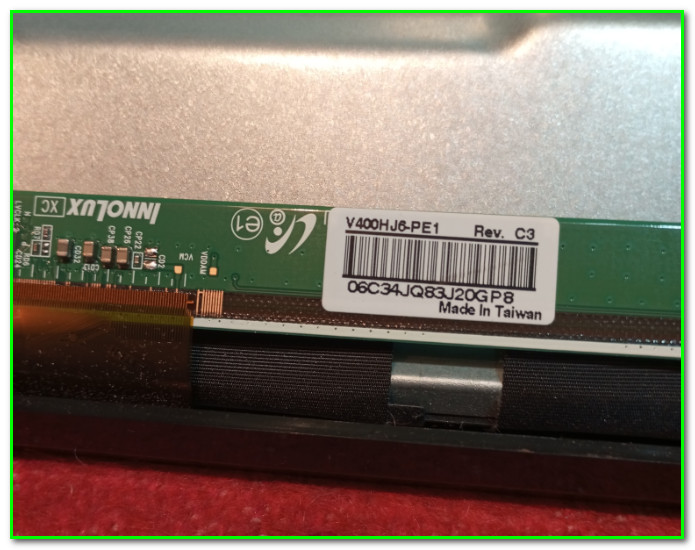

Матрица V400HJ6-PE1
Проверка исправности подсветки
Ну здесь все просто: замеряем напряжение на разъеме подключения светодиодных планок. В дежурном режиме мультик показал +34.7V
А при попытке включить в рабочий режим- произошел бросок примерно до +95V, а затем плавное падение. Короче говоря вывод прост- драйвер живой, надо светодиоды менять. Для этого нам необходимо разбирать «корыто», и вот здесь-то и начинается самое интересное…
Порядок разборки телевизора Polar P40L32T2C

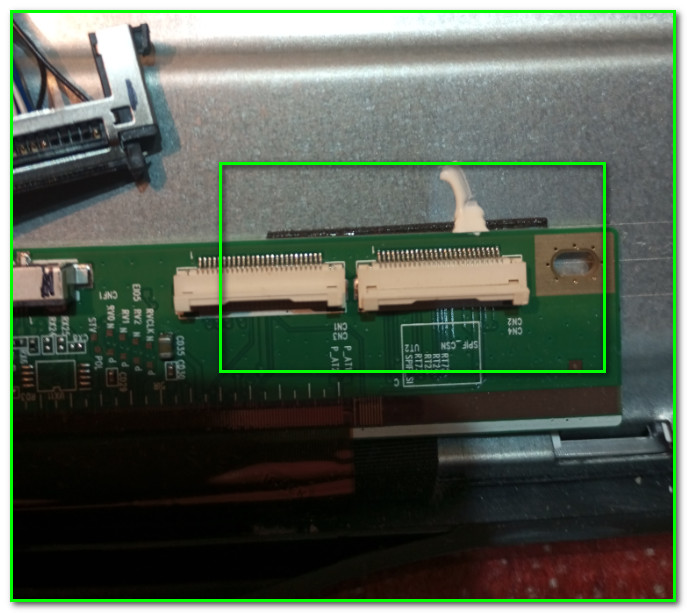

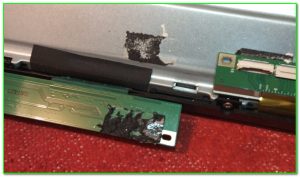

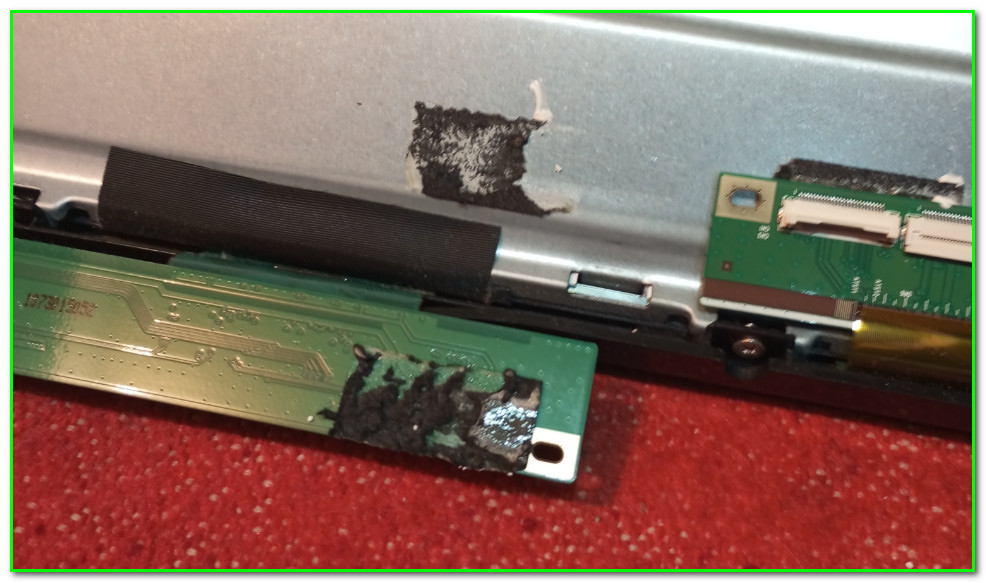

Начнем как всегда с платы драйверов. Конечно-же она здесь приклеена. Кроме скотча двустороннего там еще и силикон наблюдается
Конечно-же все это нужно отклеивать

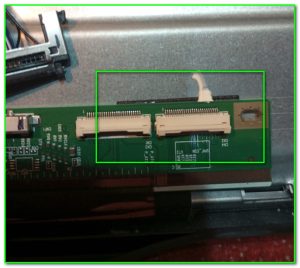

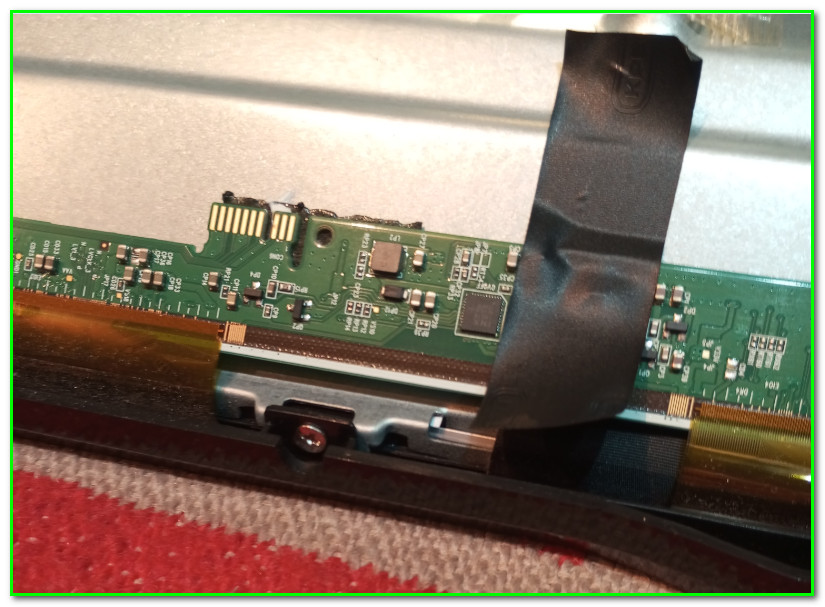

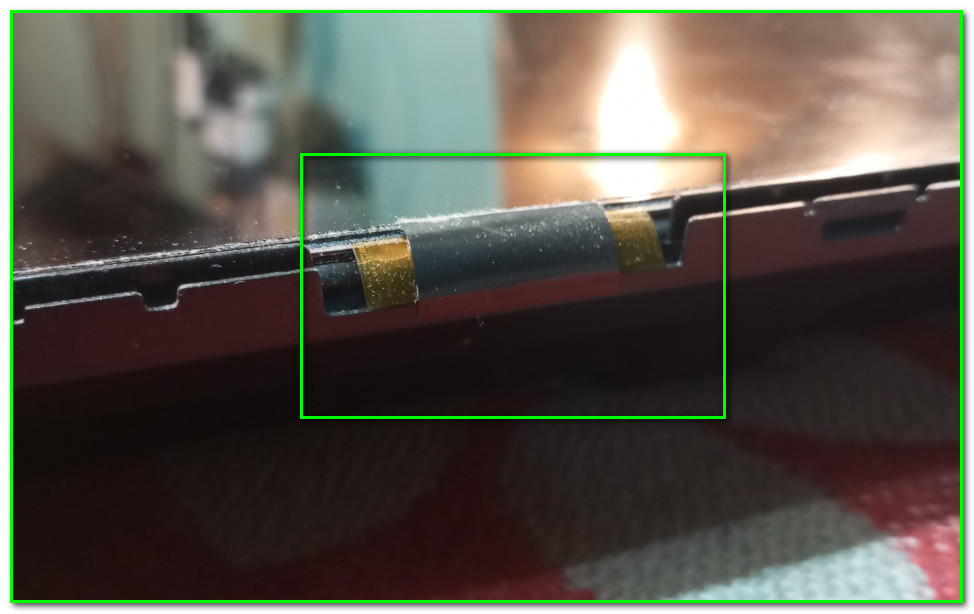

После того как отклеили- фиксируем плату чтобы она не болталась. Можно использовать обычную изоленту
Далее вроде все стандартно- надо рамку снимать. Внизу она крепится на винтах, которые прекрасно видны на фото выше, а по периметру стандартные защелки
И здесь имеется первый сюрприз: между рамкой и матрицей оказался двусторонний скотч!!! Данный «подарочек» находится в верхней части рамки, причем по всей длине, так что будьте осторожны!!
После того как рамка будет снята необходимо еще учесть тот факт, что матрица также приклеена!
Первое на что следует обратить внимание это боковые лепестки. Они приклеены
Второе- это верхняя часть. Там помимо скотча еще и силикон присутствует
Собственно дальше ничего особенного нет- все отклеиваем, матрицу снимаем и вот мы добрались до светодиодов.
Какие светодиоды в телевизоре Polar P40L32T2C

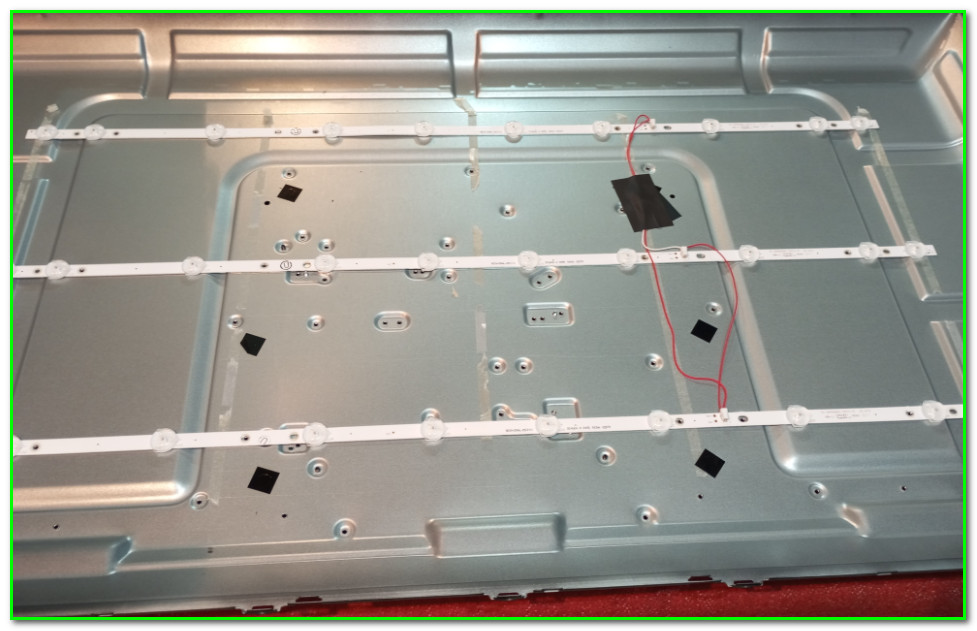

Внутри поддона наблюдаем вот такую картину:
Три планки на алюминиевой основе, по 10 светодиодов на каждой

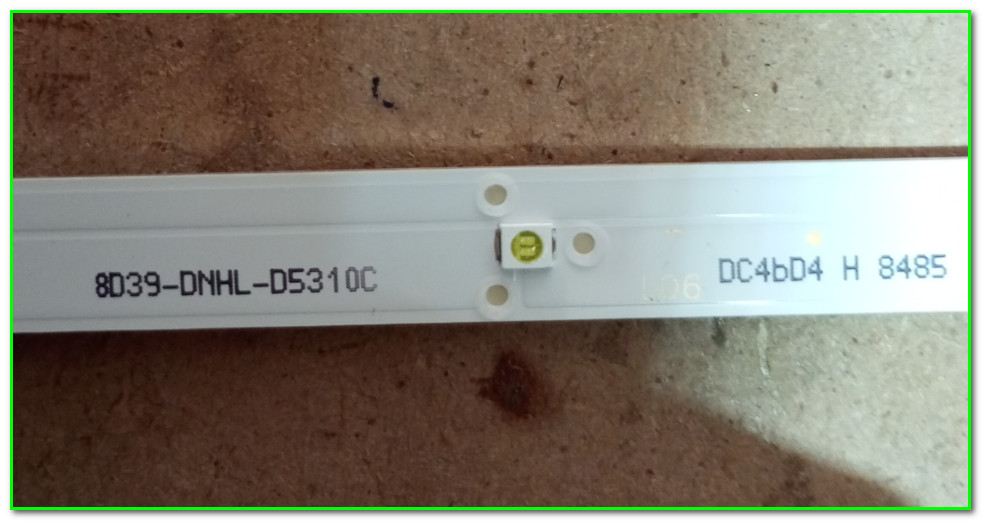

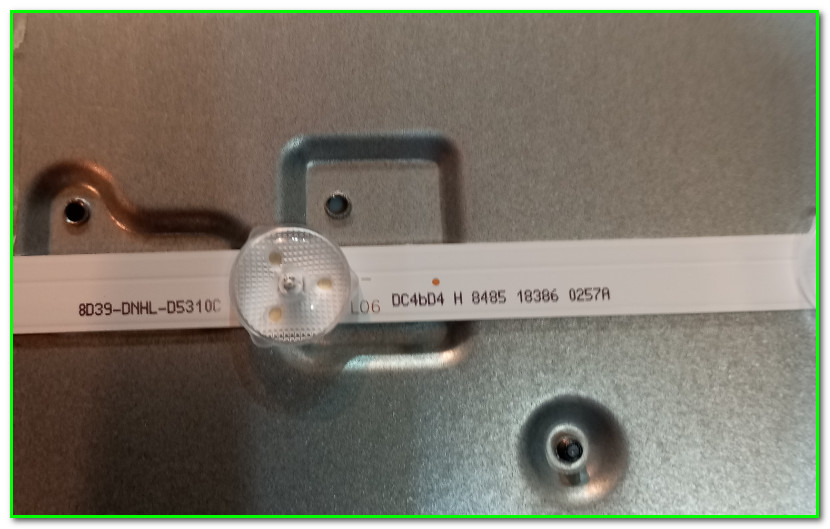

На планках имеются вот такие маркировки:
Ну а сами светодиоды- типоразмер 2835, 3-х Вольтовые, с широким катодом. Вот такие:
Проверяются эти светодиоды элементарно- мультиметр в режим «прозвонки» диодов, касаемся щупами самих светодиодов (соблюдая полярность, конечно-же 🙂 ) и исправные светодиоды будут зажигаться.
По факту оказалось что пара светиков были в полном обрыве, да и остальные тоже изрядно изношены- выгорел люминофор и они светили с голубоватым оттенком.Конечно-же необходимо все это дело менять.

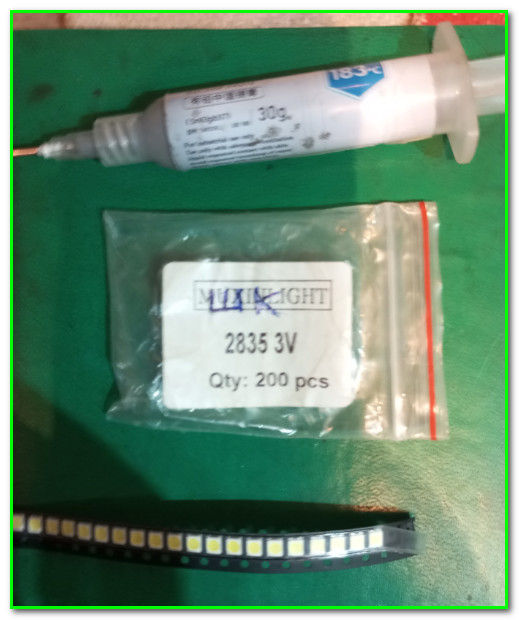

Ну, собственно говоря, варианта два- либо светодиоды перепаивать, либо, зная маркировку, можно и целиком планки где0нибудь на маркет-плейсах поискать. Лично для меня проще перепаять, в наличие имеется все необходимое- и сами светики и паста паяльная
Почему проще перепаять? Да это просто потому гораздо быстрее, чем ожидать доставку- работы максимум на час, а ждать минимум дней 5 придется. Сами светики купить вообще проблем никаких нет- вот список ссылок, все проверенно, браку ни разу не было, да и со сроками доставки покупок в последнее время намного быстрее стало. Так что просто-напросто сделал себе небольшой ассортимент, и практически любой телевизор можно реанимировать в течение дня 🙂

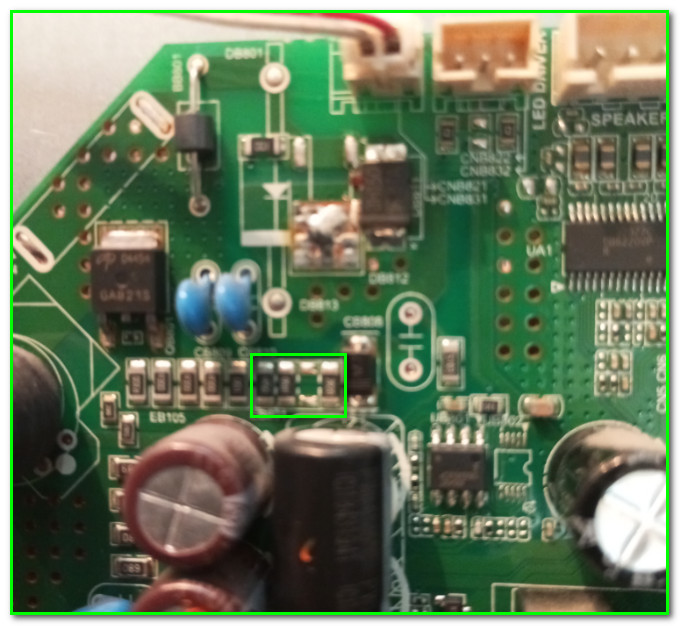

Ах да, надо-же еще и подсветку уменьшить! Здесь вообще ничего сложного- нужно из токового датчика пару резисторов выпаять. Вот он на картинке:
Фотка, к сожалению, чуть смазанная получилась 😳 В реальности там два резистора по 1R5 и один на 2R0. Оставил лишь один на 1R5, ток упал ниже номинала процентов на 20. На качестве картинки это никак не отразилось, но светодиоды в таком режиме проживут гораздо дольше.
Ну вот, друзья, на этом разрешите и закончить 🙂
Есть вопросы- заходите на форум, поговорим!
