LGP3942D-15CH1 как уменьшить подсветку

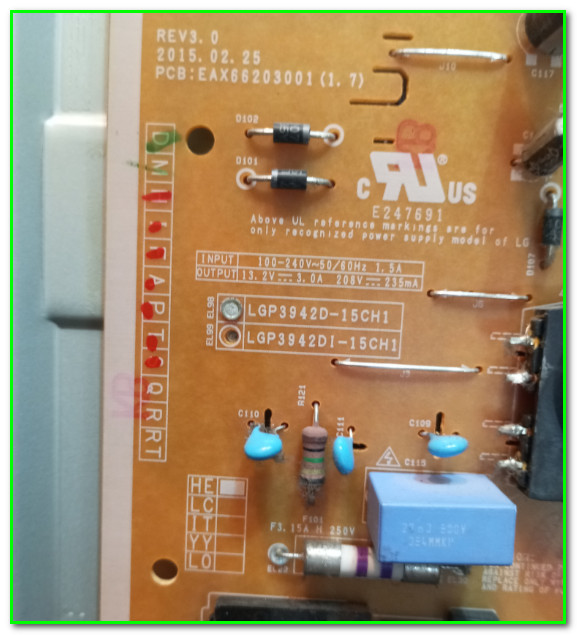

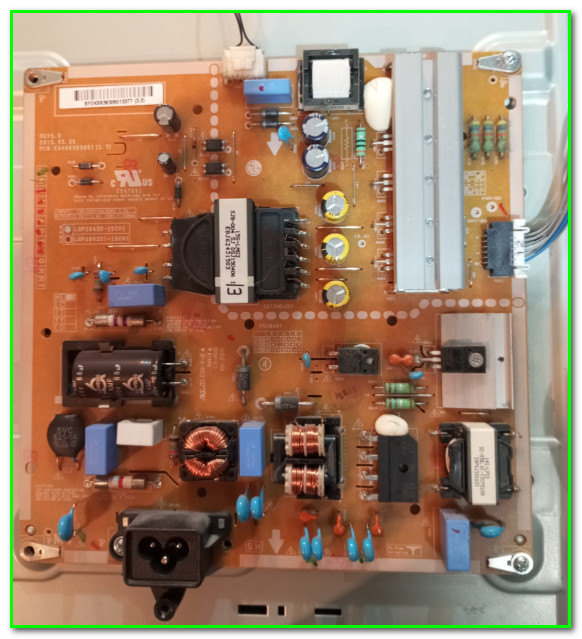

Источник питания LGP3942D-15CH1

Применяется в телевизорах LG с диагональю 39…43 дюйма. На нем-же находится и драйвер светодиодной подсветки.

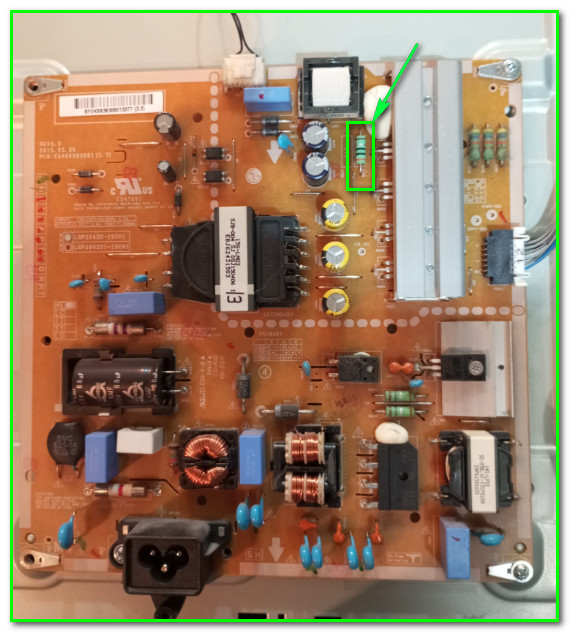

Для уменьшения подсветки производим стандартную процедуру- то есть увеличиваем номинал токового датчика. На модуле LGP3942D-15CH1 токовым датчиком служит 2-Ваттный резистор номиналом 3R0. Он показан на рисунке ниже:

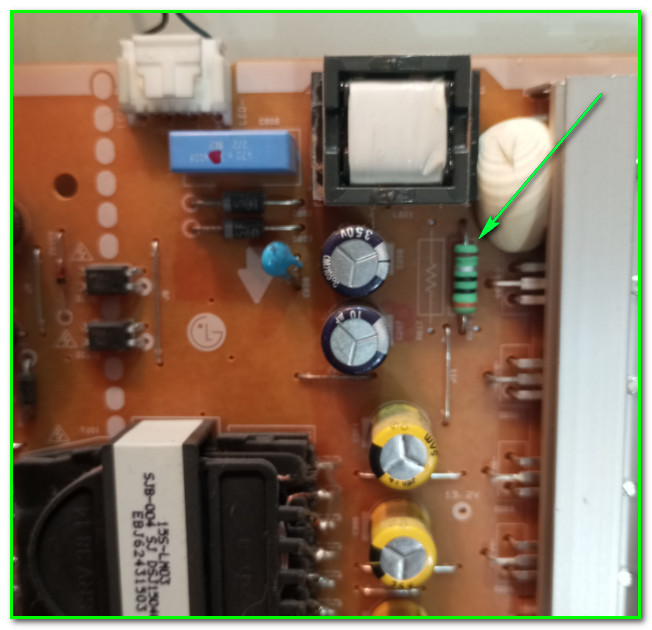

Или вот, более крупным планом:

Как показала практика, самый идеальный вариант- это установить вместо него резик номиналом 4R7.

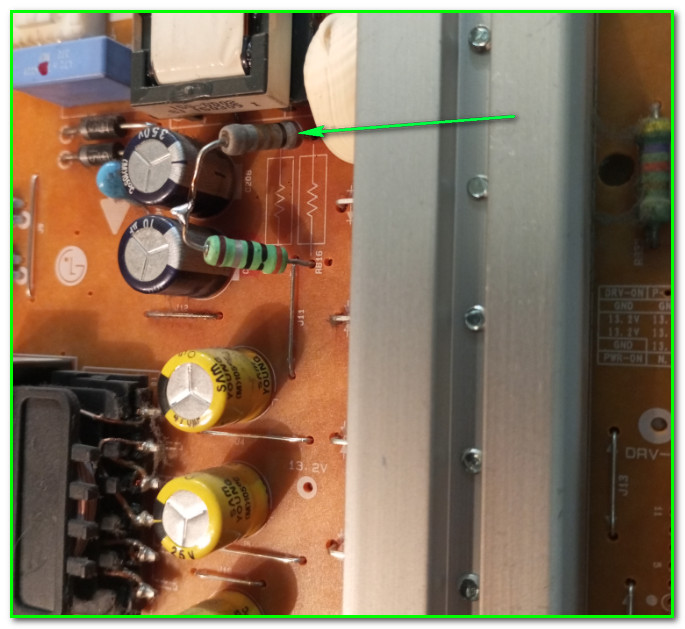

Если такого резистора под рукою не оказалось, то можно также зацепить последовательно с ним дополнительный резистор номиналом в пределах 1R0….1R5

Схему модуля, к сожалению, найти (пока) не удалось…

Если имеются вопросы по ремонту данного модуля- заходите к нам на ФОРУМ
