ECON EX-43FS005B ремонт подсветки
Привет друзья!! 🙂
Сегодня мы рассмотрим процесс ремонта подсветки в телевизоре ECON EX-43FS005B
Забегая чуть вперед сразу хочу сообщить что никаких сюрпризов в статье не будет- все будет стандартно- узнаем состав, посмотрим как он разбирается, уточним какие планки в нем применяются, ну и про уменьшение тока подсветки не забудем. Итак, поехали…

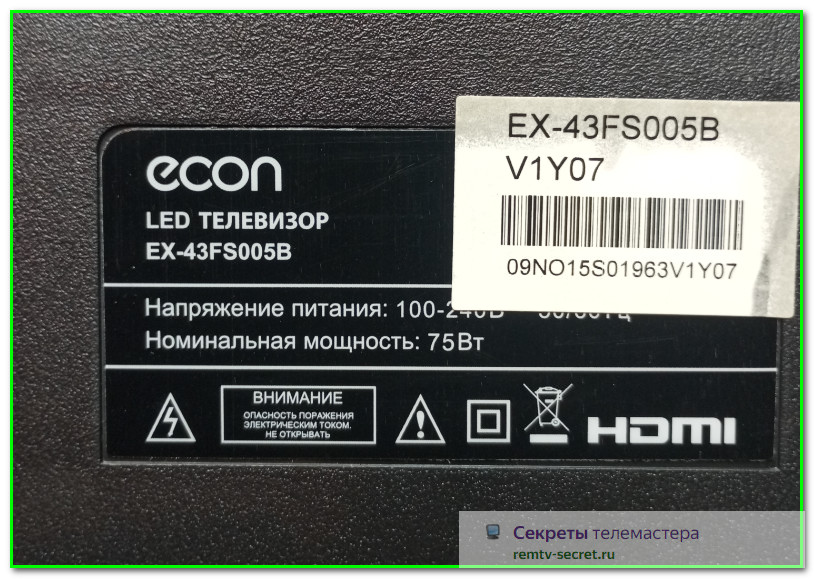

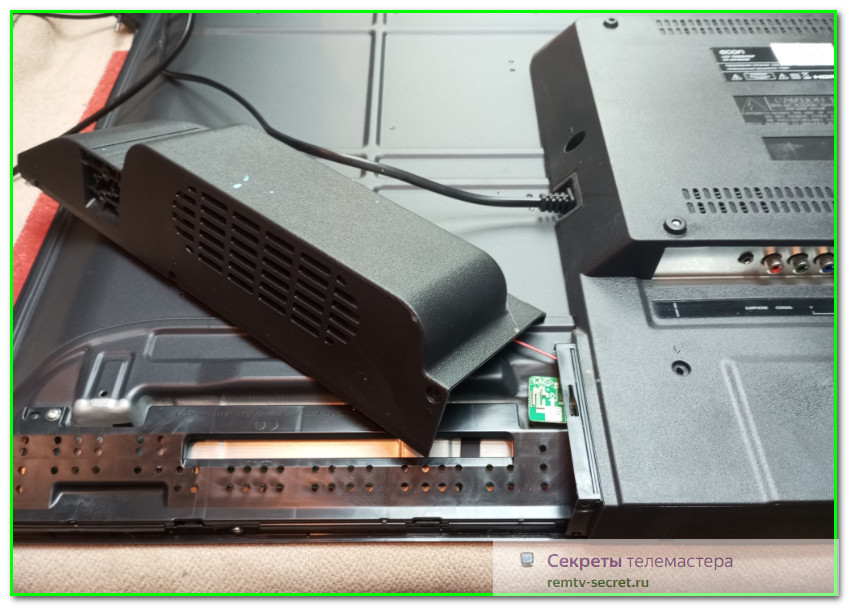

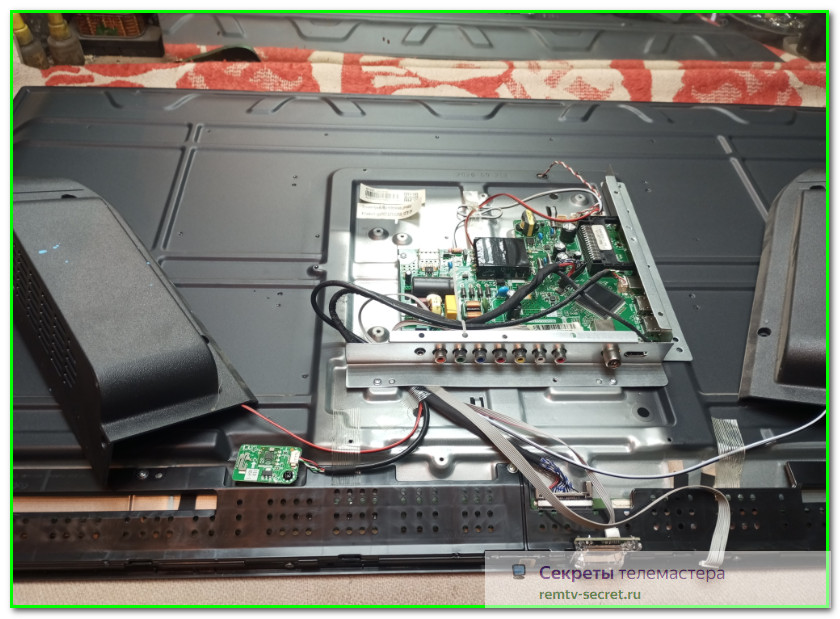

Сам телек разбирается довольно необычно- сначала необходимо снять боковушки с динамиками, так как они прижимают основную крышку

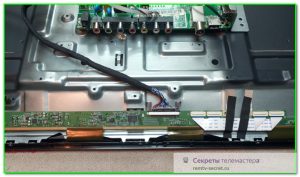

Затем здесь имеется еще одно тяп-ляпство: еще нужно будет открутить нижний уголок, так как все провода проходят под ним, мы просто их отключить не сможем и они нам при дальнейшей разборке будут только мешать

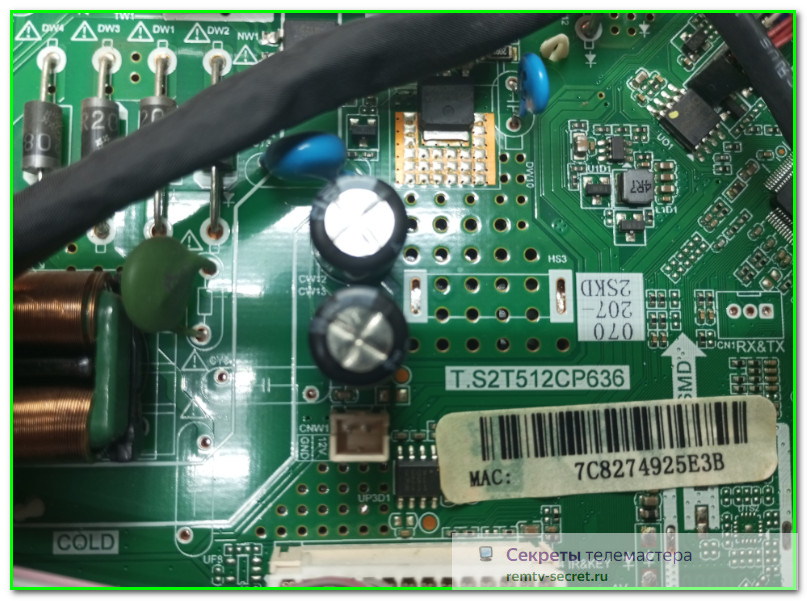

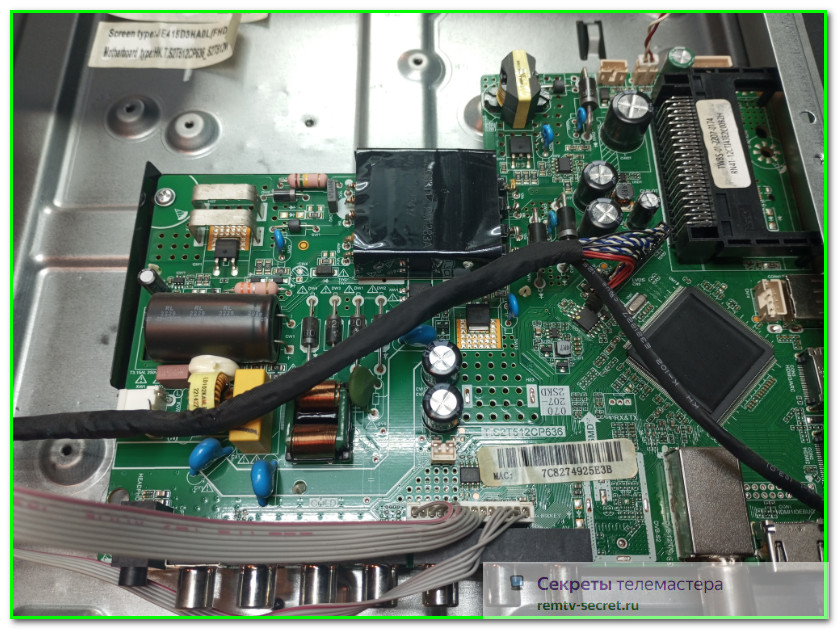

Вот такой вот у нас тут состав: майн плата T.S2T512CP639
По внешнему виду ничего подозрительного не обнаружилось- ни «беременных» емкостей, ни следов пайки и даже пыли не много. Ну что-же, проверяем работает-ли драйвер подсветки. Это достаточно просто- нужно всего лишь замерить напряжение на разъеме в дежурном и рабочем режимах

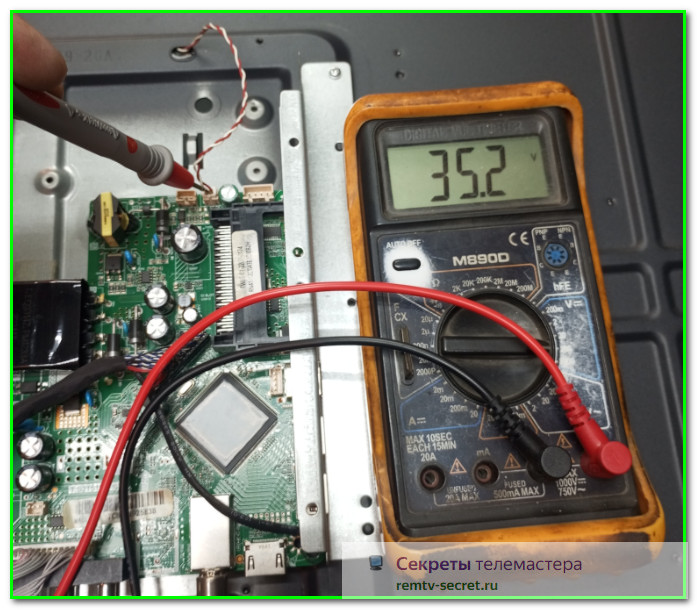

В дежурке мультик показал напругу 35.2V. Включаем- наблюдается бросок примерно Вольт до 100, затем плавное падение.
Работает драйвер, нужно корыто разбирать. Начинаем как всегда с платы матрицы. Она здесь под пластиковой крышечкой. Ничего сложного нет- всего-лишь винты необходимо выкрутить

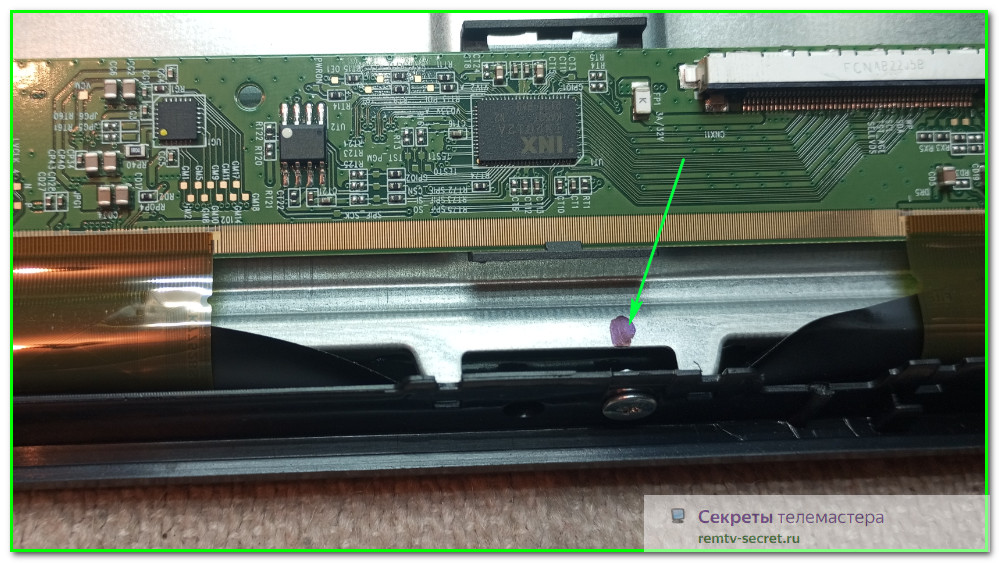

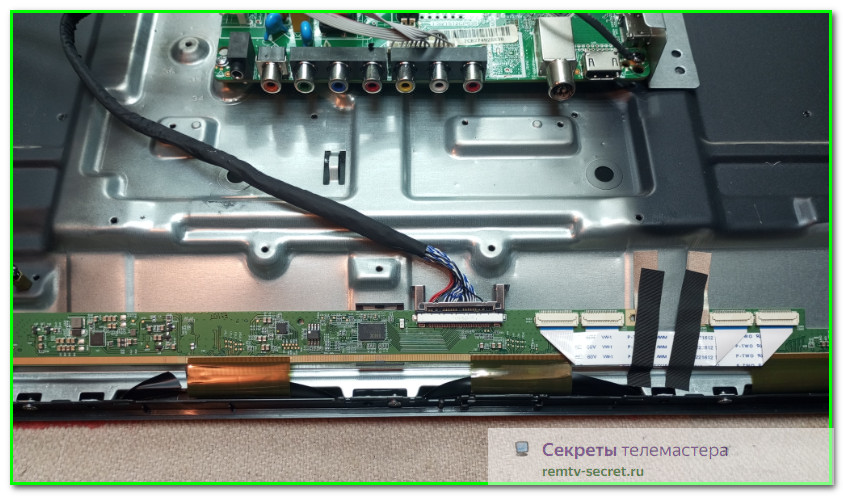

Вот так вот она выглядит уже без крышки:

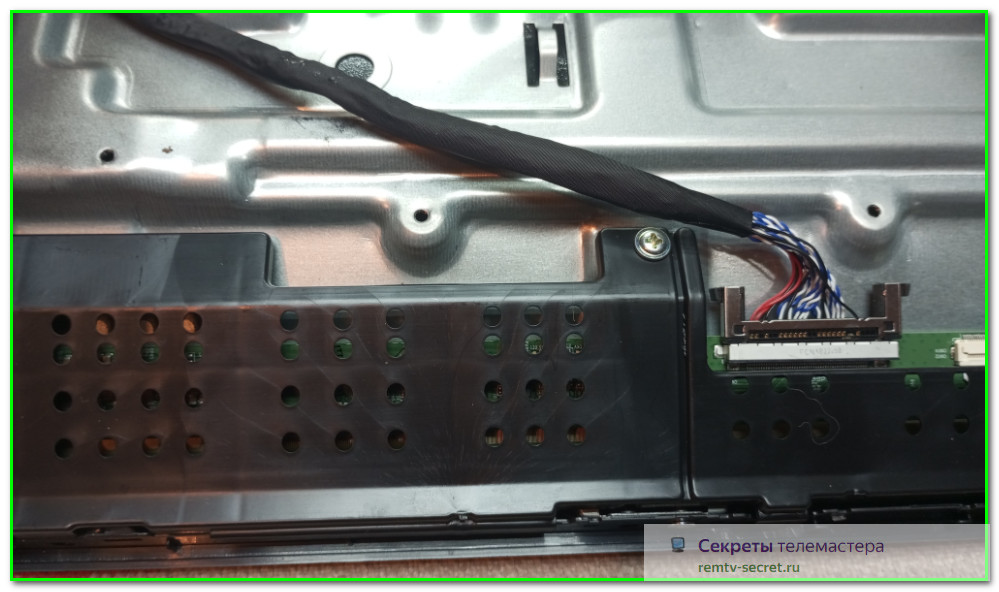

Двойная, имеет соединительные шлейфы. Шлейфы подклеили к корпусу какой-то дрянью, напоминающей тряпочную изоленту. Держит довольно крепко, если отклеивать- того гляди еще шлейфы выдернешь. Лучше аккуратно её обрезать.

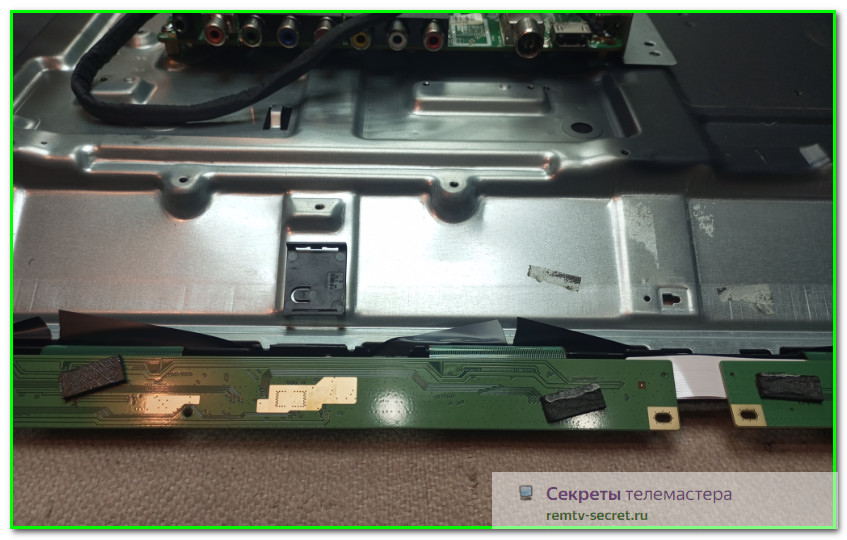

Сама плата помимо защелок тоже приклеена была в нескольких местах
Плату пока что возвращаем на место чтобы не болталась, поехали дальше…
Теперь рамка передняя. Снизу имеются винты. Их нужно будет выкрутить. Кроме этого в нижней части еще множество отверстий, так что лучше всего пометить маркером необходимые, чтобы потом при сборке ничего не напутать.
По периметру рамки- стандартные защелки

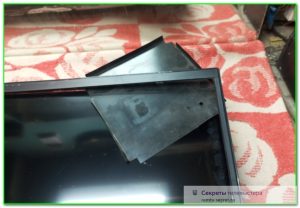

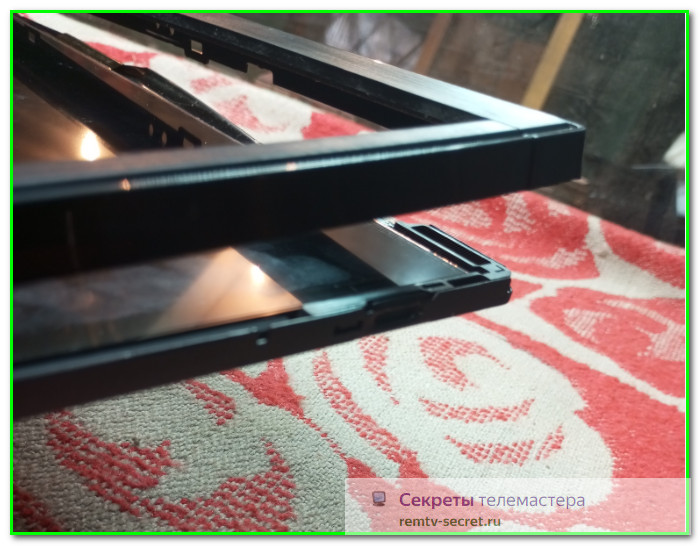

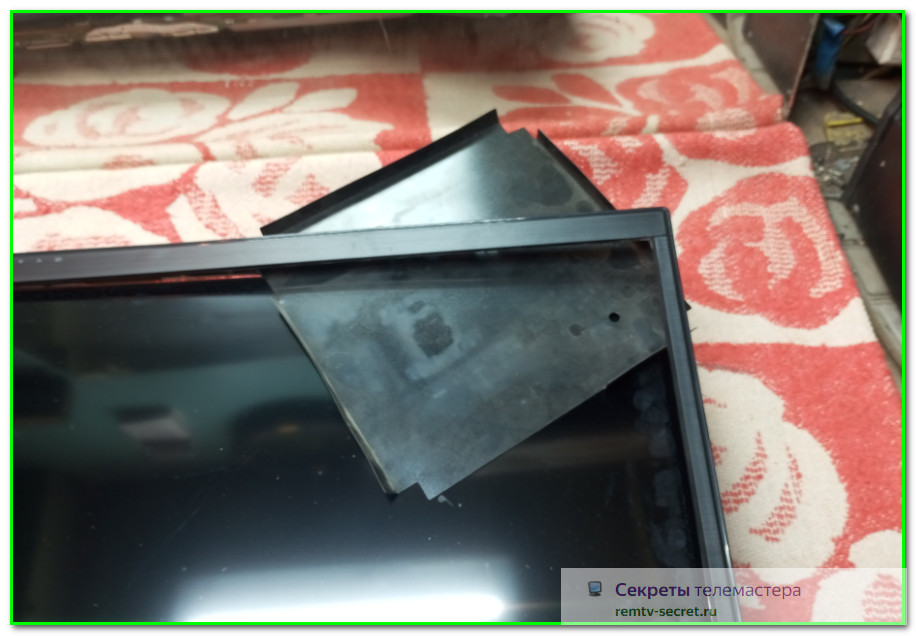

Небольшая «отсебятина» ( ну в смысле личное мнение 🙂 ). Я обычно когда рамку снимаю, то по углам подкладываю куски пластика. Так спокойнее как-то- если она куда и сместиться, то по стеклу точно не стукнет

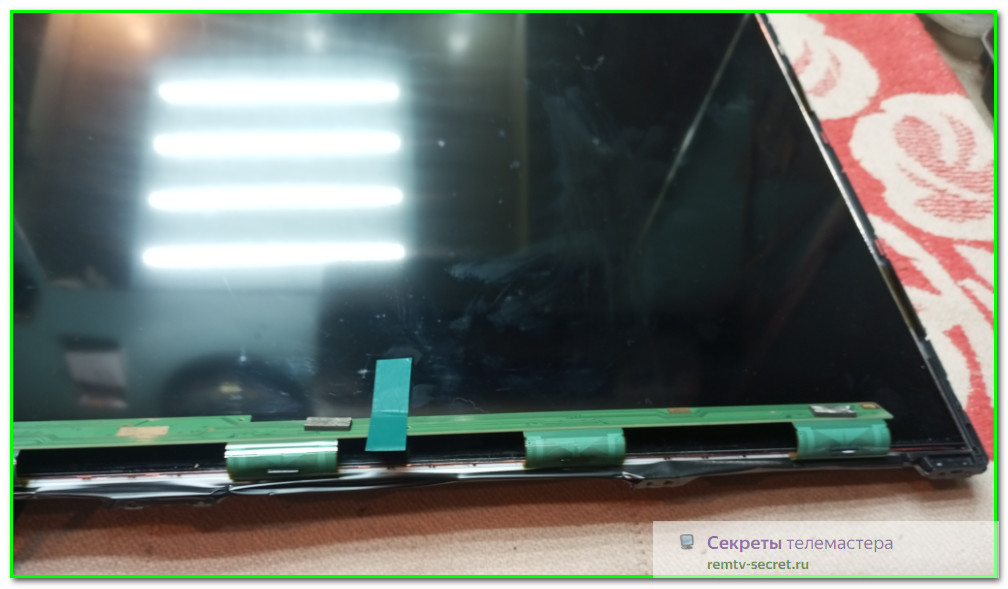

Рамку сдернули, плату фиксируем в верхнем положении.

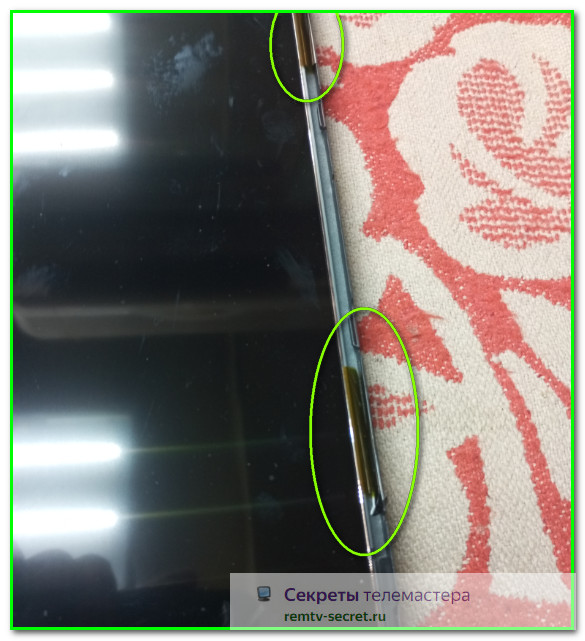

По матрице могу сообщить следующее: она не приклеена, снялась легко, единственное на что необходимо обратить внимание это «лепестки» с правой стороны. При сборке нужно не забыть заправить их на место, а иначе мы рискуем их порвать

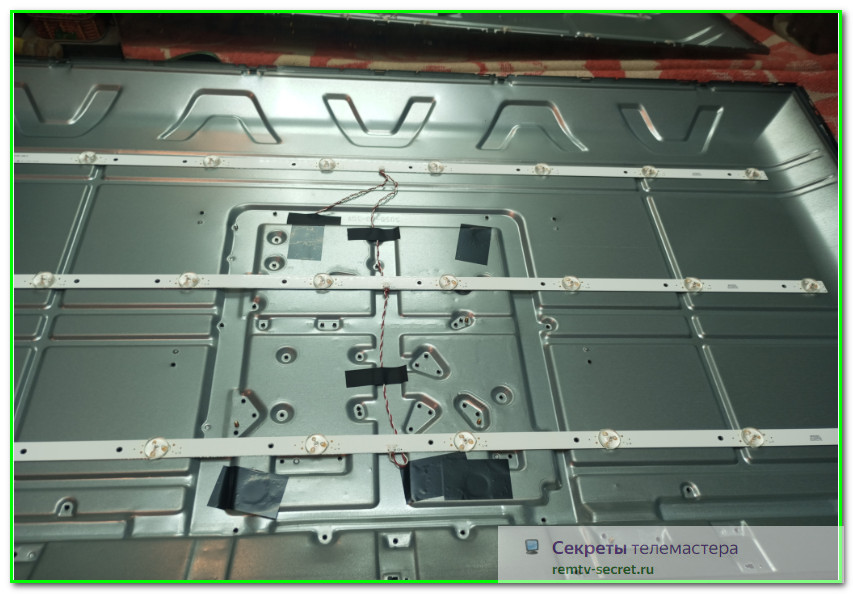

Ну вот мы и до планочек добрались:

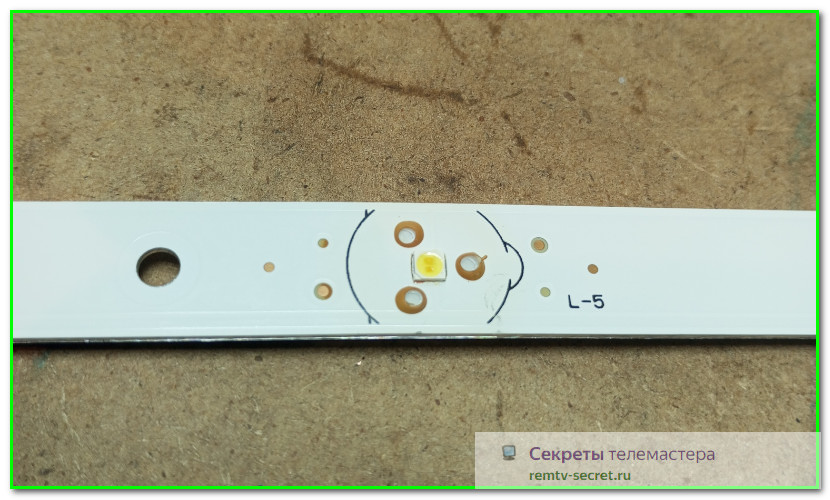

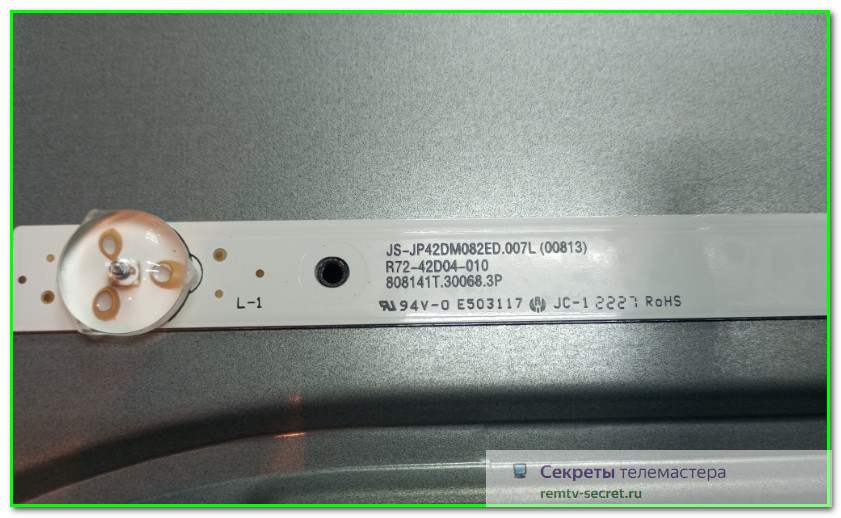

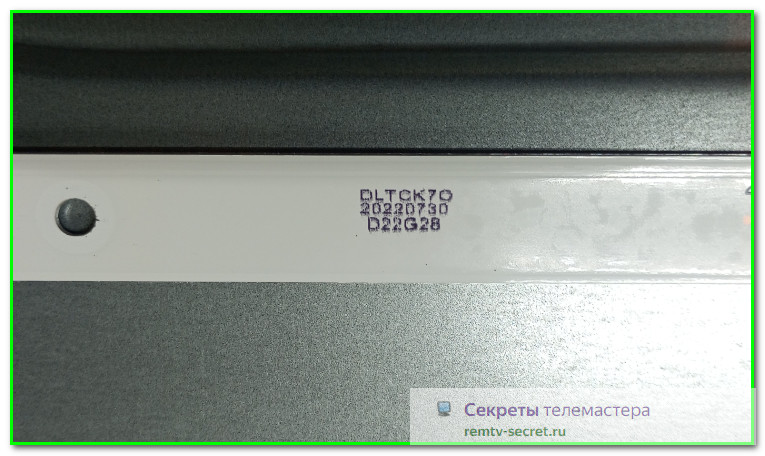

Здесь у нас три алюминьки по 8 светиков на каждой. Вот такие надписи на них присутствуют:

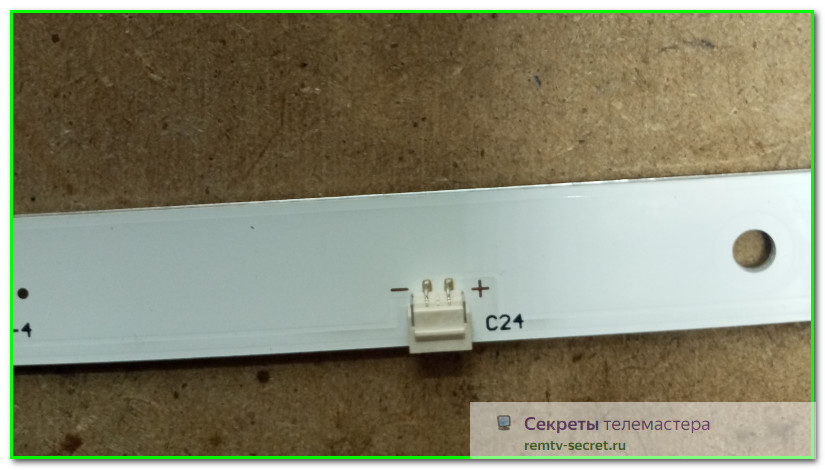

Планки между прочим интересные какие-то. В смысле включения светодиодов. Возле разъема имеется надпись «C24»
Ну то есть логично было-бы предположить что светики должны быть 3-х Вольтовые. 8 штук по 3V, как раз 24 и получится. Но при проверке оказалось что светодиоды применяются 6-ти Вольтовые. Схема включения интересная: получается что планка как-бы разделена на левую и правую стороны- 4 светика слева и 4 светика справа от разъема. Ну что-же, будем менять! 🙂
Менять, в смысле паять. Ну я уже как-бы много раз говорил что мне так проще- пока эти планки закажешь, пока дождешься… 🙂 Главное чтобы светодиоды в наличии были, а сам процесс никакой сложности не представляет. Можете глянуть видос и сами в этом убедиться

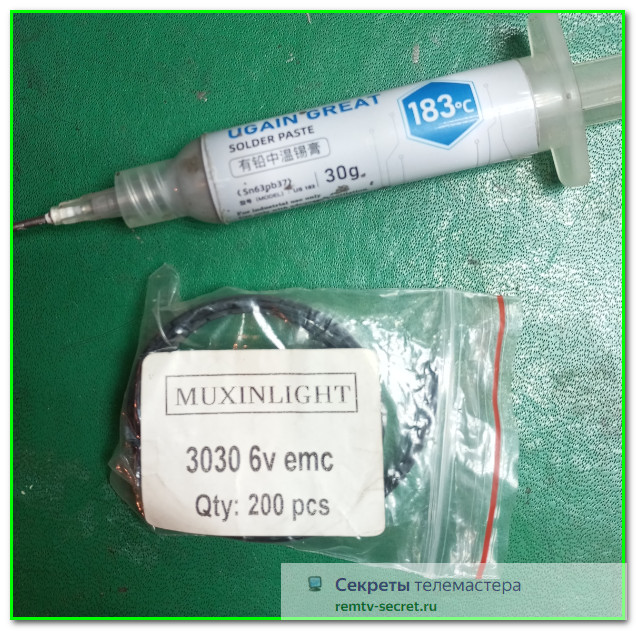

Ну так вот, насчет пайки: светики здесь применяются типоразмера 3030, 6-ти Вольтовые, контакты EMC.
Еще понадобится нижний подогрев и паяльная паста. Лично я предпочитаю на 183°C.
Конечно-же это все у меня имеется

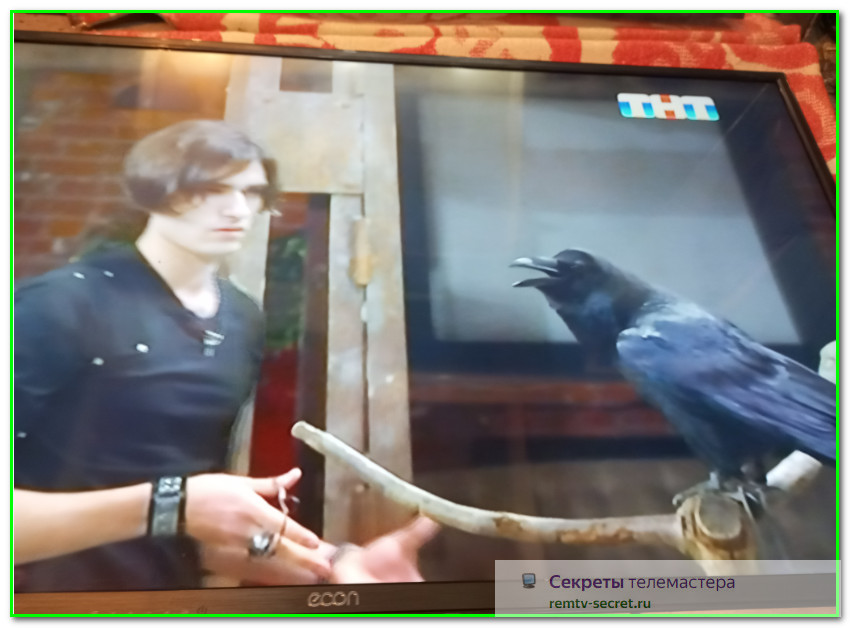

Замена светиков заняла минут 25, колпачки здесь обычные «пуговицы», юстируются прекрасно. Ну и вот результат:

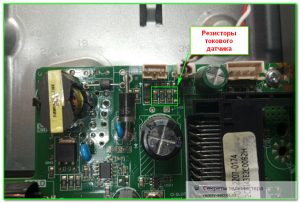

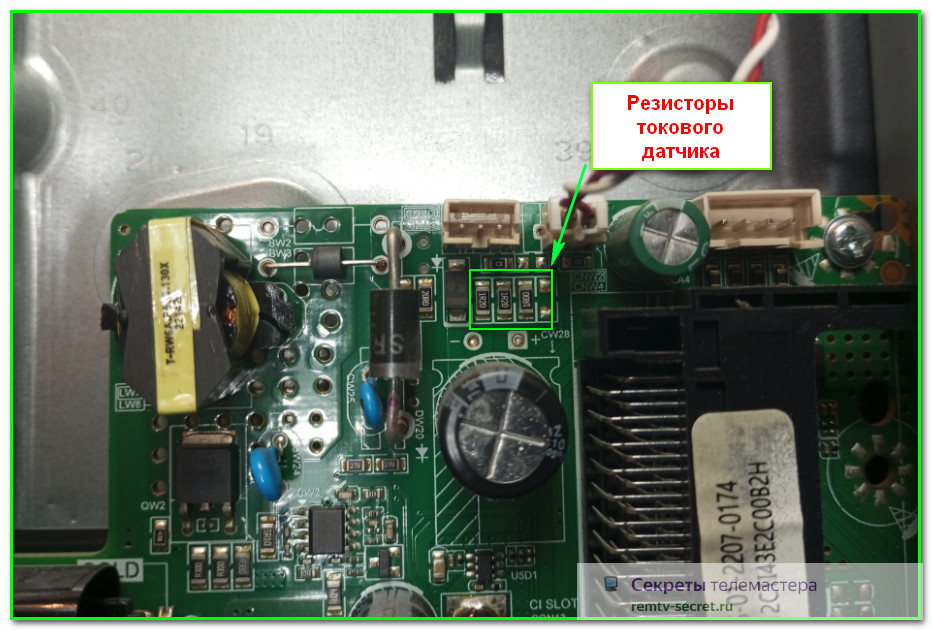

Ну и напоследок нам, конечно-же ток подсветки уменьшить нужно. Как говорилось выше- здесь майн T.S2T512CP639, а на нем всеми нами любимый токовый датчик из трех резисторов
Удалил один из них. Ток не замерял, каюсь… 😳 Ну думаю этого должно быть достаточно 🙂
На этом, друзья, разрешите закончить. Если есть вопросы или просто желание пообщаться- наш сайт имеется в СОЦСЕТЯХ.
Удачи в ремонтах!!! 🙂
