715g7801-p01-w12-0h2h пищит, телевизор не запускается

Привет, друзья!!! 😎

Сегодня у нас будет немного необычный ремонт- на вид пустяковая неисправность оказалась с»с сюрпризом». В общем- обо всем по-порядку….

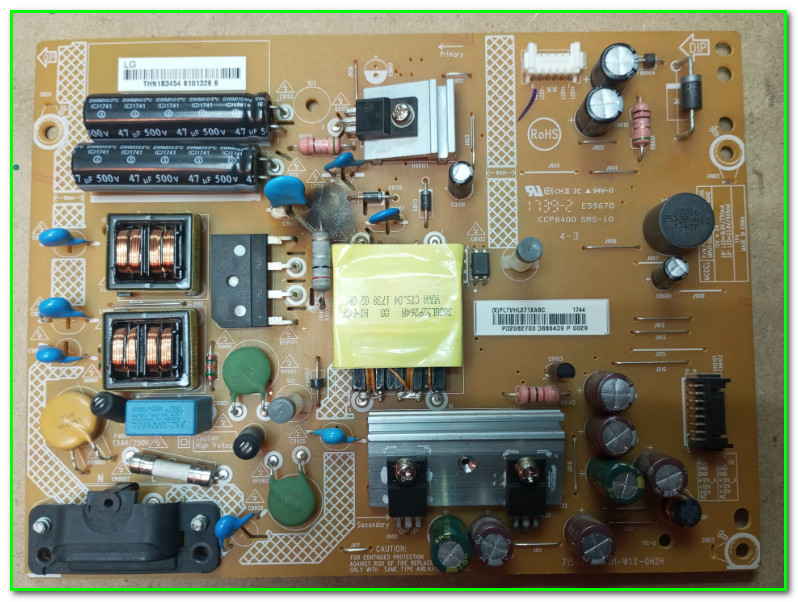

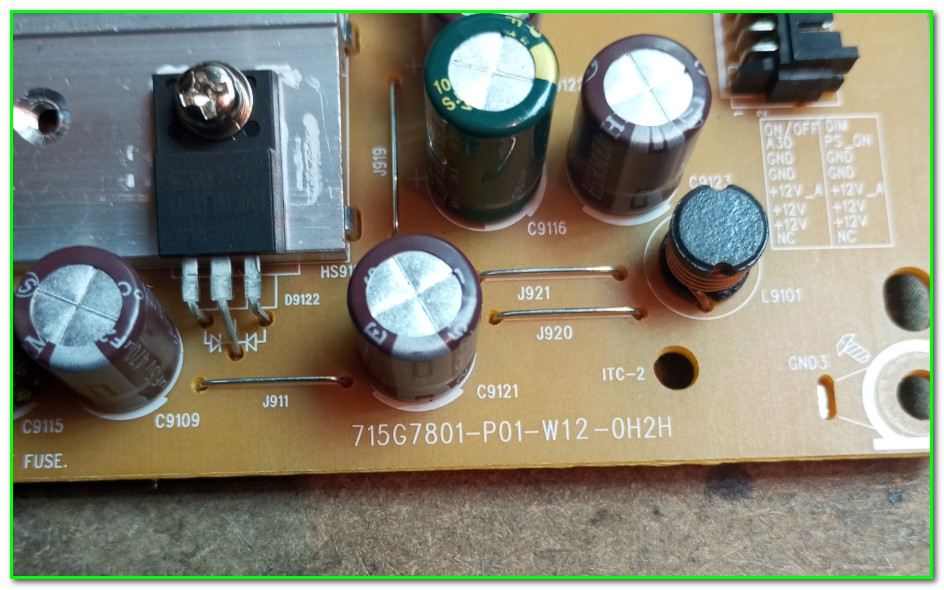

Телевизор LG пришел с неисправным блоком питания. Со слов клиента: «что-то внутри хлопнуло и телек вырубился». Питатель у нас оказался 715g7801-p01-w12-0h2h

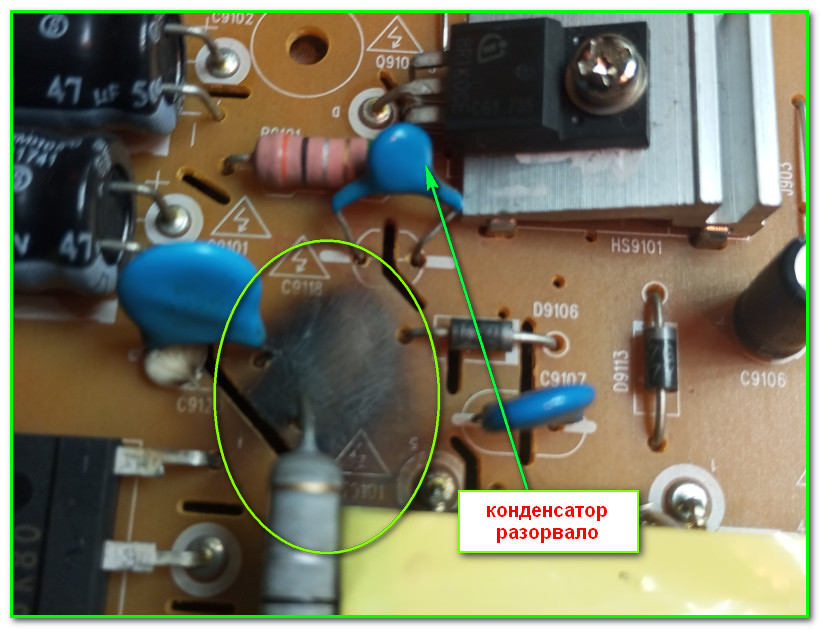

На первый взгляд ничего сложного- разорвало высоковольтный конденсатор 102 * 1kV. Это было видно даже без всяких дополнительных приборов- кондер пополам и рядом плата потемнела. (на фотке ниже кондер уже поменян, был установлен 102 * 2kV

Резистор- токовый датчик остался жив, разорвало также еще резик 0,1 Ом на выходе диодного мостика. Конечно-же он тоже был заменен. После чего блок питания благополучно запустился, однако немного странно: с напряжениями на выходе полный порядок, но при включении телевизора в рабочий режим- из ТПИ слышен небольшой писк ( как при перегрузке)- запускается подсветка, на экране появляется логотип и затем телек начинает перезагружаться.

Ничего не напоминает? 😉  Очень сильно похоже на дохлые емкости на выходе! Ну да, и я тоже так-же подумал! 🙂  Однако проверка и «подкидка в параллель» ничего не дала…

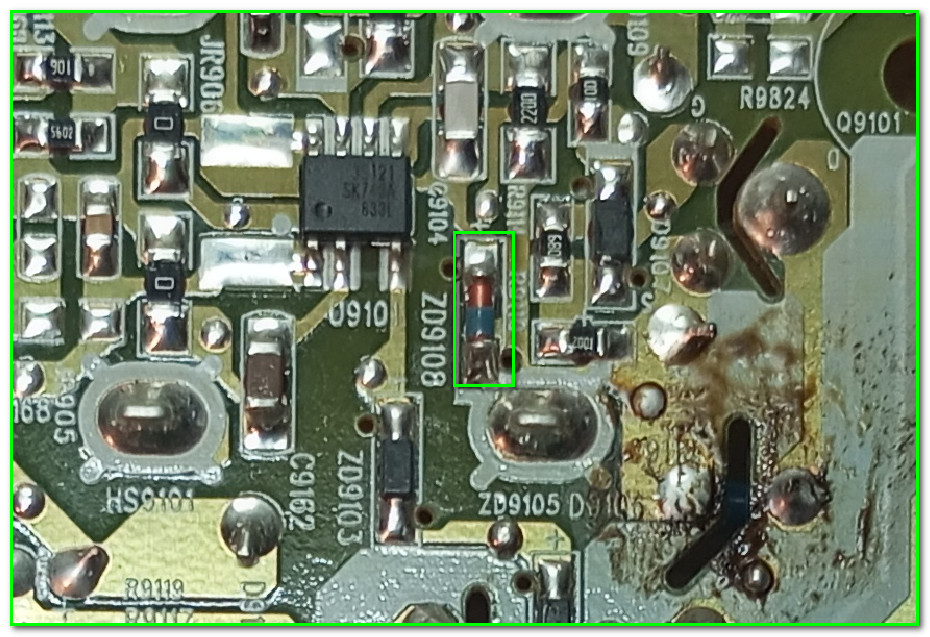

Насторожил тот факт что токовый датчик возле полевика жив остался и после дополнительного осмотра выяснилось что параллельно ему имеется еще и стабилитрончик в стеклянном корпусе и синей полоской, обозначенный на плате как ZD9108 Вот он- то и отправился «в мир иной»- пробой во все стороны

Маркировок на стабилитроне никаких обнаружено не было, схему модуля тоже найти не удалось…

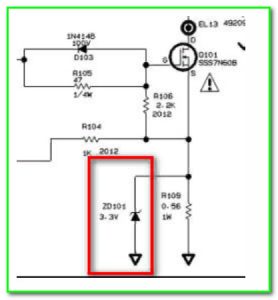

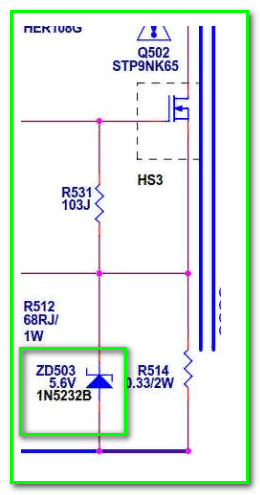

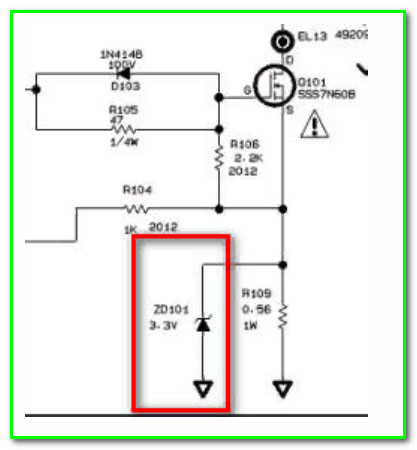

На просторах интернета нашлась информация что параметры этого стаба сильно большой роли не играют- можно ставить любой в пределах 3V…5.6V и даже приводятся примеры различных схем:

Установил стабик на 5V6 и телевизор благополучно запустился.

Вот  такой вот у нас сегодня получился ремонт… Если хотите обсудить- заходите на наш ФОРУМ!

Всем удачи!!! 🙂
