LG 42LM340T ремонт подсветки

Привет друзья 😎

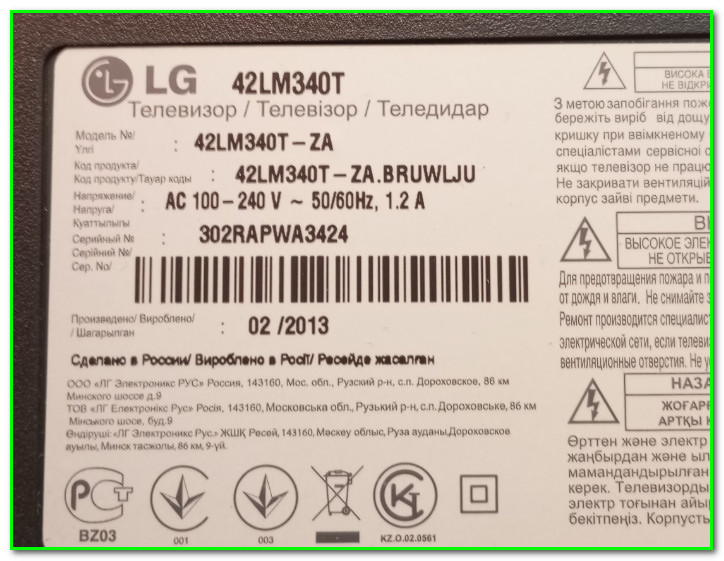

У нас сегодня в ремонте телек LG 42LM340T. Неисправность типовая- нет подсветки.

Вот за что я уважаю старые ЛыЖи-ки, так это за то что нет в них никаких капканов- матрицы не клеют, никуда никаких защелок не прячут- все на винтиках-болтиках. Ну прям душа радуется во врепмя ремонта. Так что статья у нас будет чисто информационного характера- огласим состав (может кому и пригодится)… 😉  Итак, поехали….

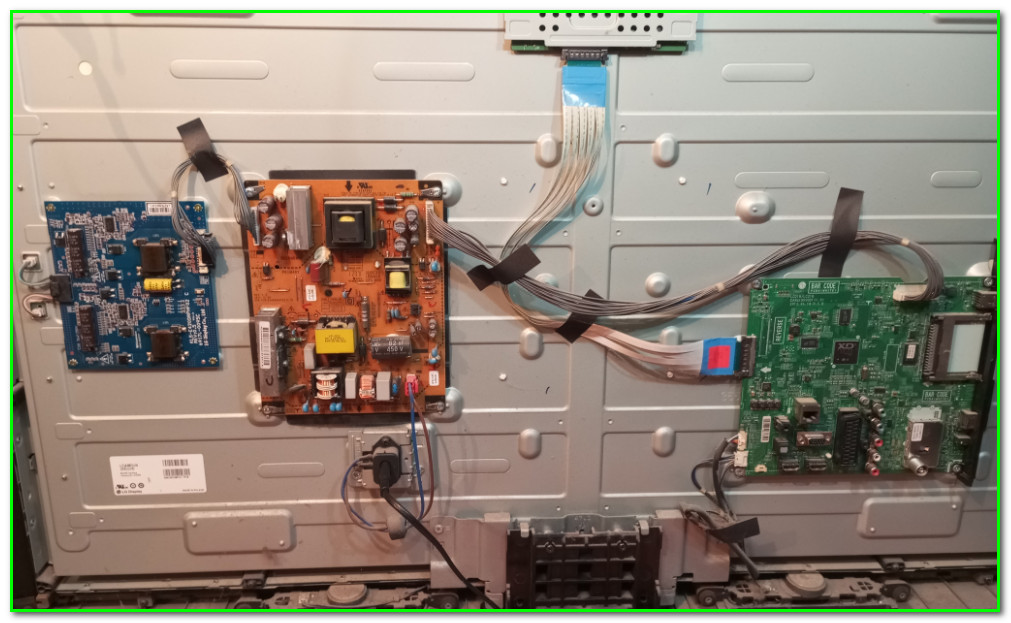

Вот что мы имеем внутри:

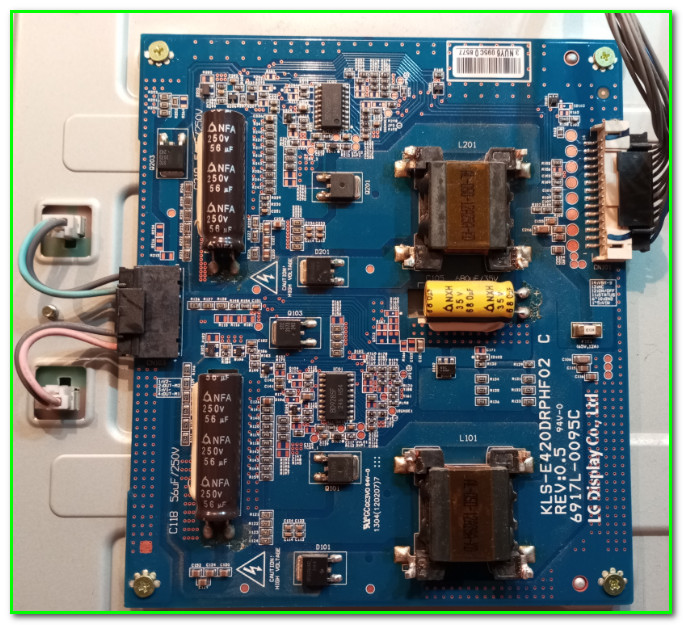

Это драйвер подсветки

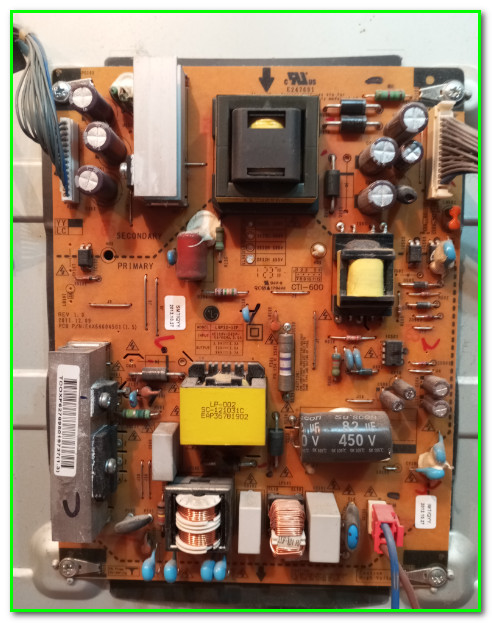

Это ИБП-шник

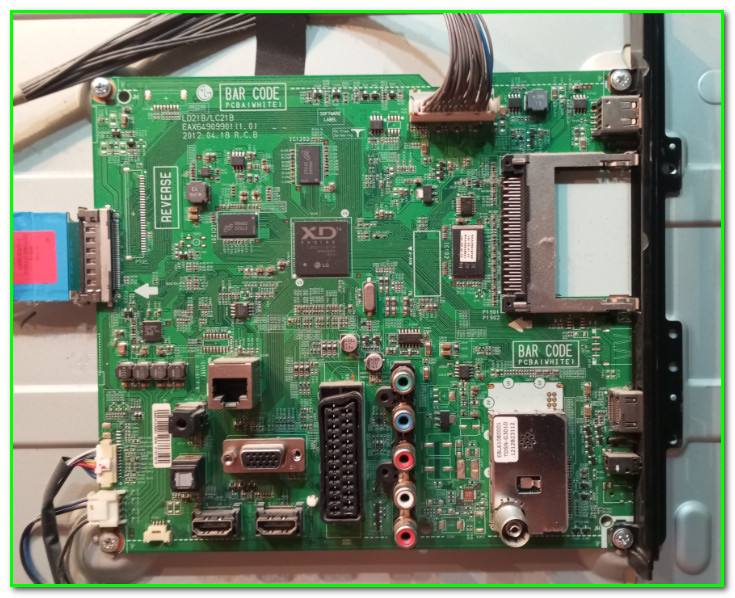

Ну и майн

Забыл сделать фотки проверки работоспособности LED- драйвера… 😳 Ситуация там была такая: питалово +24 с ИБП приходило, при запуске в рабочий режим на выходах появлялось напруга где-то примерно Вольт +140, затем плавное падение до +24.

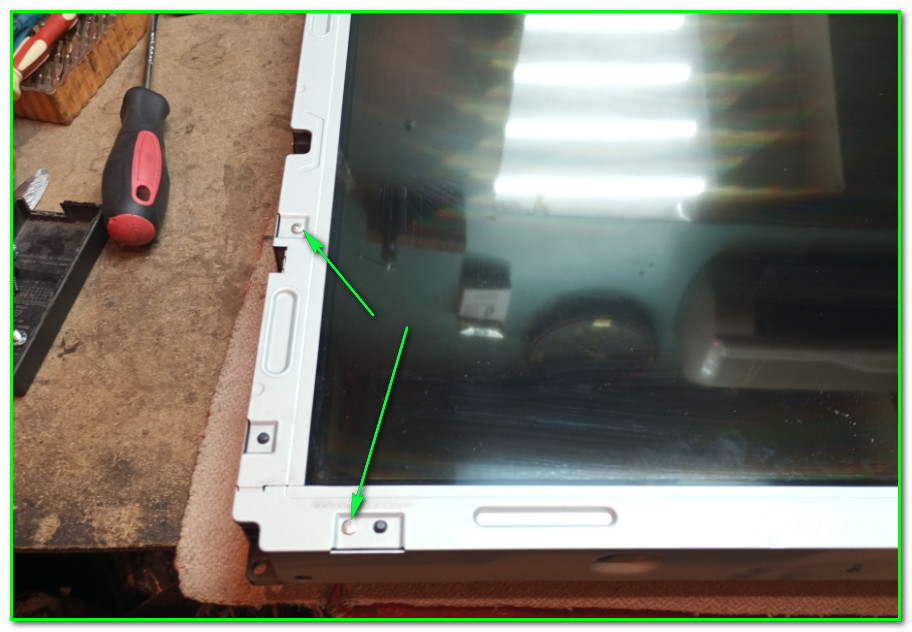

Корыто вскрывается тоже элементарно- разборная металлическая рамка. Крепится на винтиках:

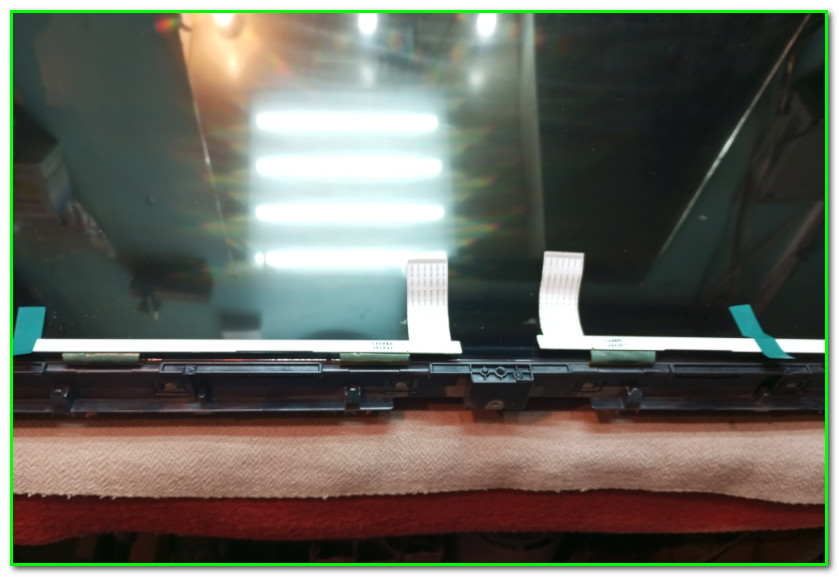

Не забываем освободить платки драйверов матрицы и зафиксировать их

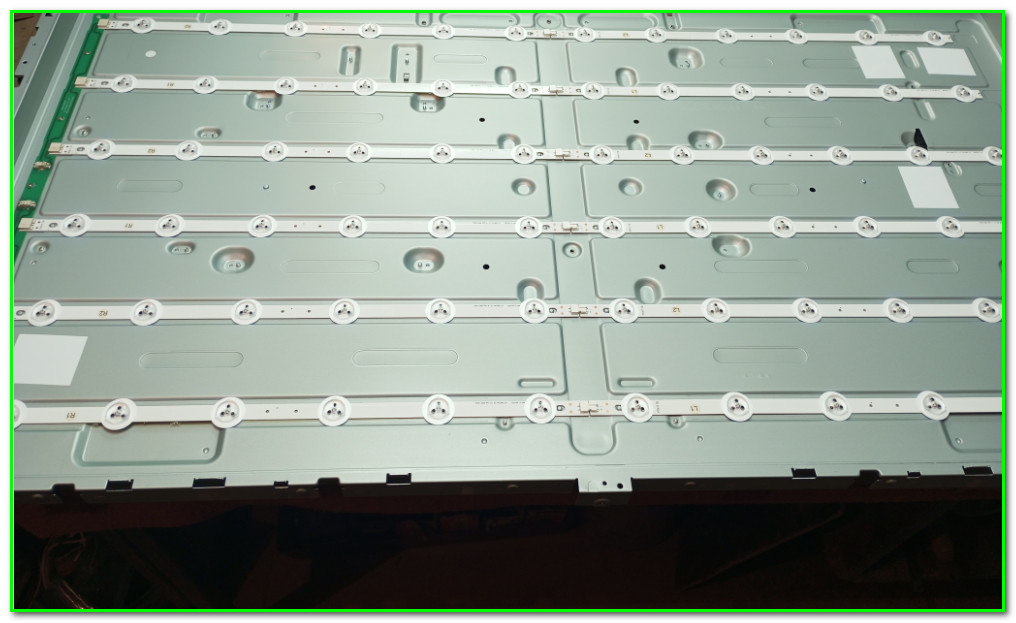

Ну и вот сами планочки:

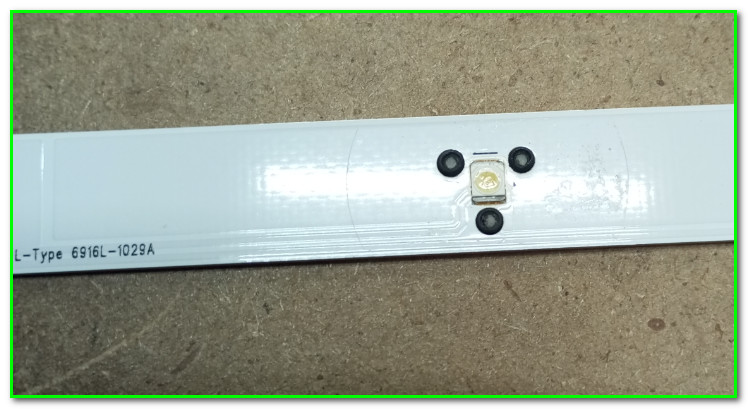

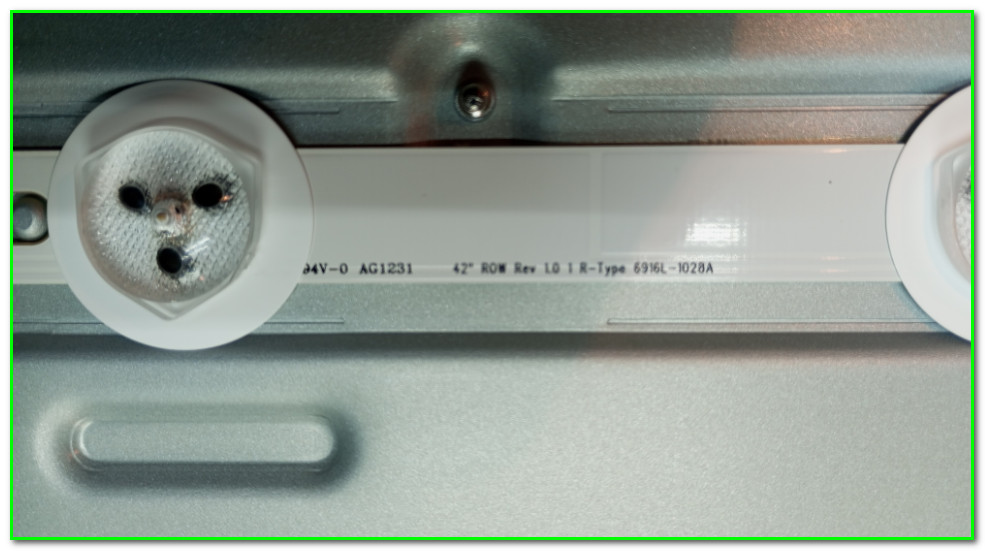

Получается 6 сдвоенных линеек. Общее количество светодиодов 72 штуки. Вот такие вот маркировки на них:

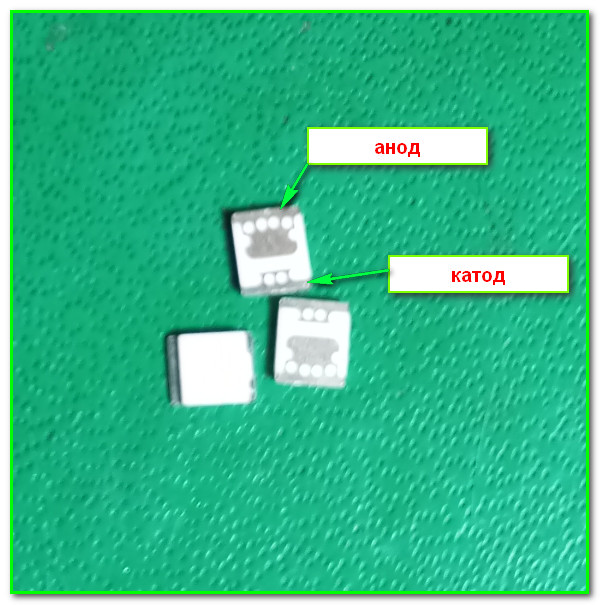

Ну и, собственно, сами светики здесь вот такие:

3-х Вольтовые, типоразмер 3528. Если надумаете их перепаивать- то необходимо обратить внимание на одну особенность: у них Анодом является широкая контактная площадка

Вот, собственно, на этом и все… Больше добавить нечего…
