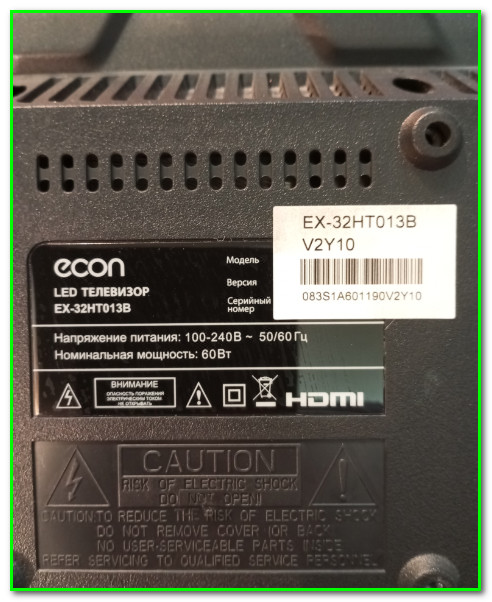

ECON EX-32HT013B ремонт подсветки
Привет друзья!!! 🙂
Сегодня у нас будет типовая рутина: будем ремонтировать подсветку в телеке ECON EX-32HT013B
Короче говоря стандартная процедура- проверяем исправность LED драйвера, и если он жив, то разбираем поддон и меняем светодиоды. Так что статья публикуется чисто в информационных целях- узнаем как он разбирается, уточним какие светодиоды применяются, ну и ток подсветки уменьшить не забудем. Итак, поехали…
Состав телевизора ECON EX-32HT013B
По «потрохам» это обычный «одноплатник»

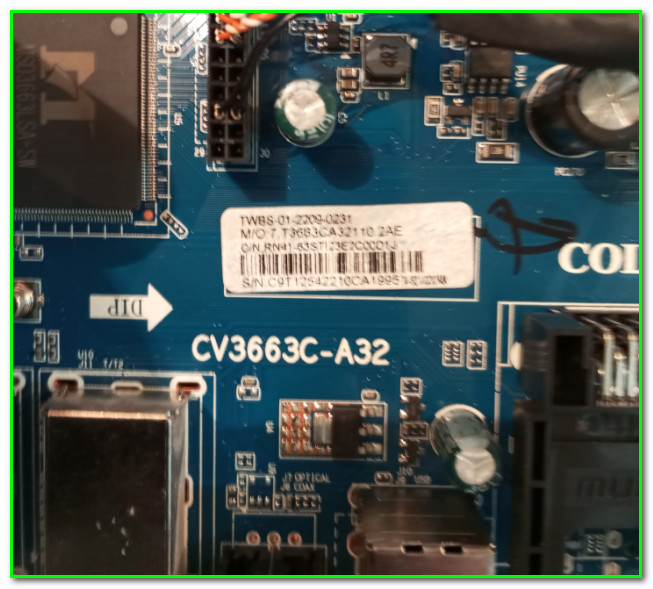

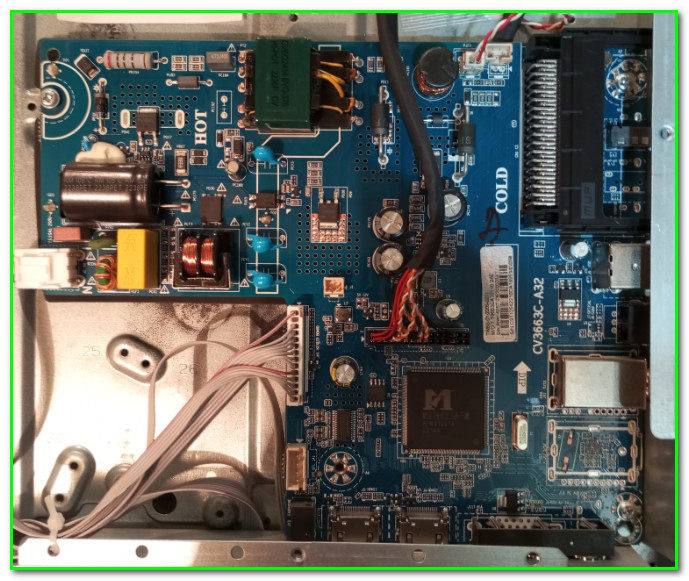

Майн называется CV3663C-A32
Проверка драйвера светодиодной подсветки

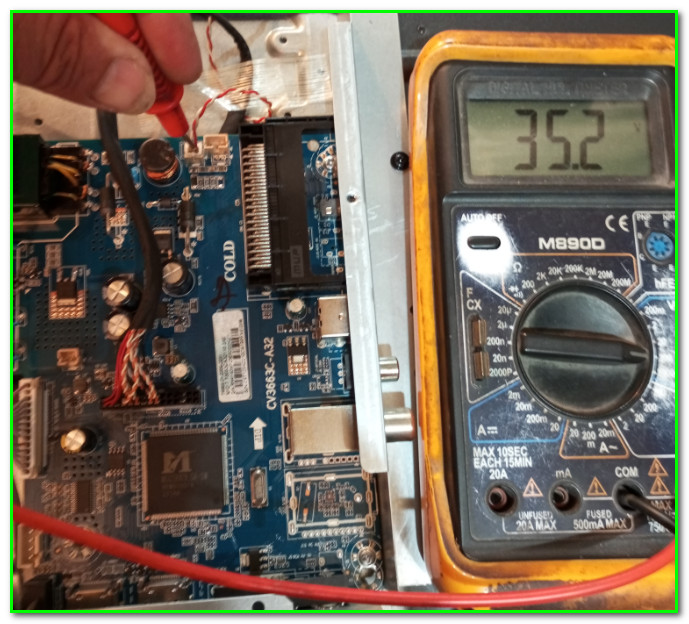

Проверить исправность LED- драйвера никакого труда не составляет. Для этого достаточно просто измерить напругу на выходе. Подключаем щупы мультиметра к разъему планок и сначала замеряем напряжение в ждущем режиме. Мульт показал +35.2V
При попытке включить телевизор в рабочий режим наблюдается бросок более чем +85V. Вывод прост- драйвер работает, а вот со светодиодами проблема. Придется поддон разбирать.
Порядок разборки телевизора ECON EX-32HT013B

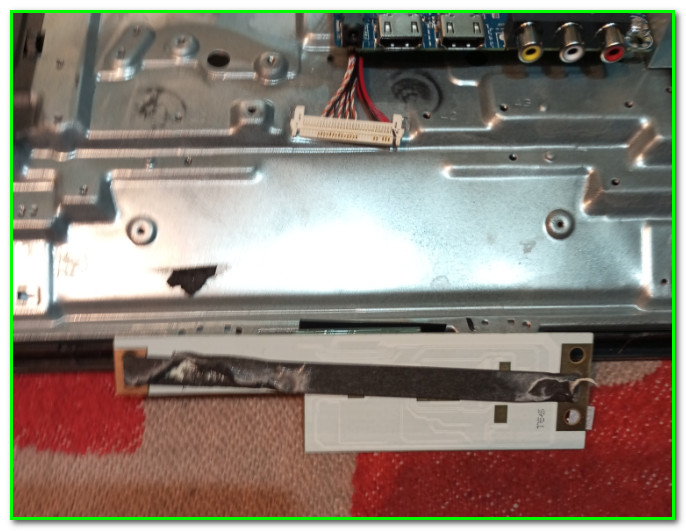

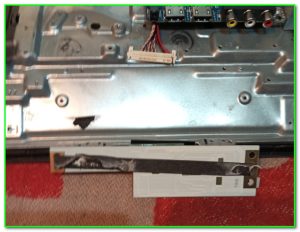

Начинаем как обычно с платы драйверов. Здесь она, правда, больше Ти-кон напоминает, но это не важно- нам в любом случае ее освобождать надо пока матрица не разобрана. ВЫяснилось что она здесь приклеена
После того как мы ее отклеили её все равно потом нужно вернуть на место и зафиксировать чтобы она не болталась. Обычная изолента для этой цели вполне подойдет

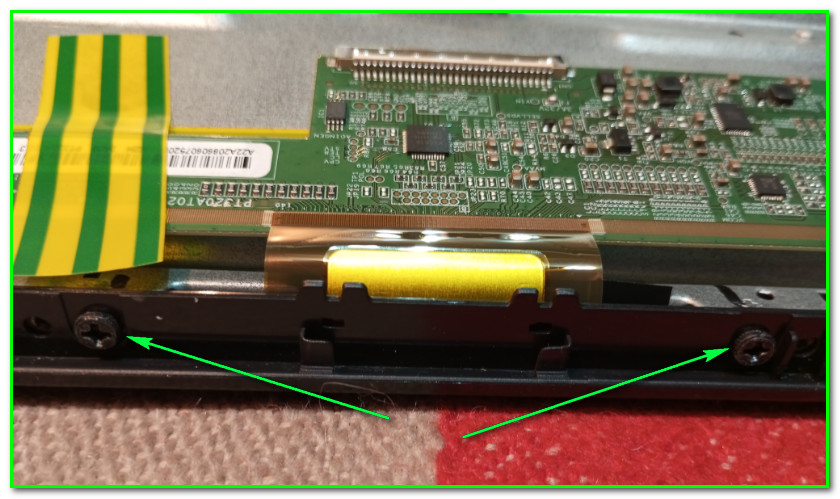

Дальше нам нужно снять переднюю рамку. В нижней части она имеет винтовой крепление (всего 4 винта)
Остальная часть рамки по периметру крепится на защелках
Что еще можно добавить:
1. Матрица не приклеена, так что снялась легко.
2. Боковых лепестков также не было
3. Светорассеиватели как таковые отсутствуют- только матовое стекло и никаких пленок
Какие светодиоды в телевизоре ECON EX-32HT013B

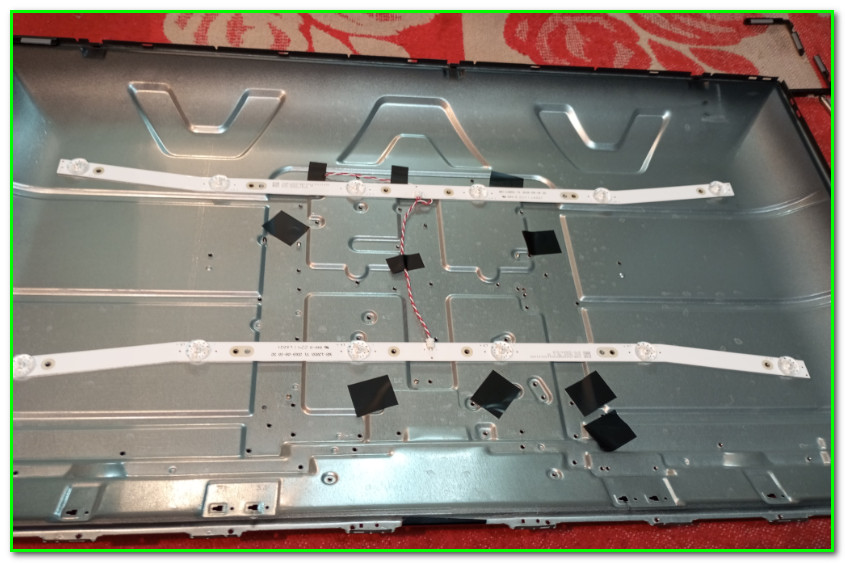

Внутри оказалась вот такая картина:

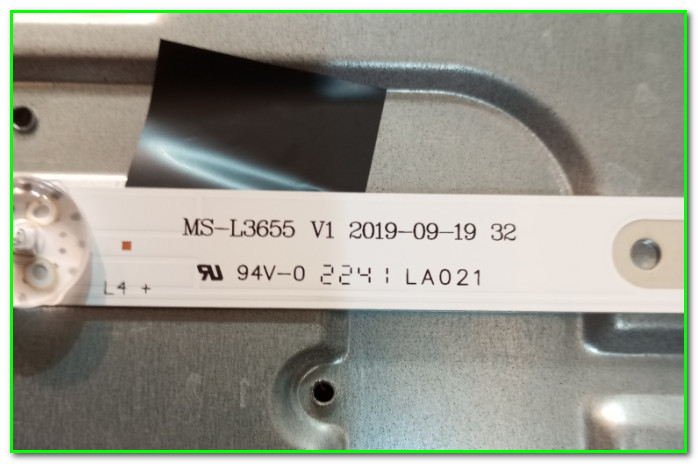

Две алюминиевые планки по 6 светодиодов на каждой. Маркировка на планках:

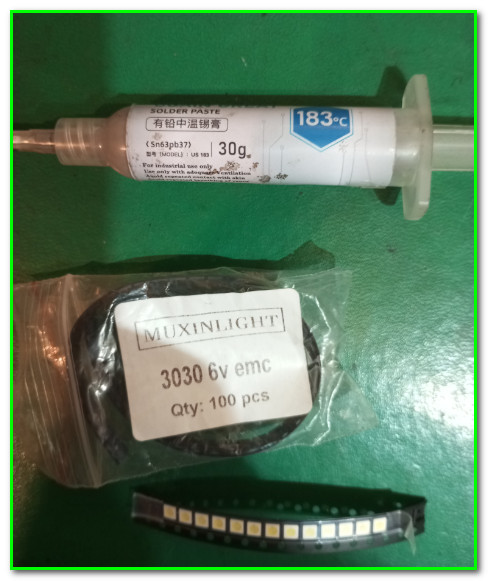

Что касается самих светодиодов: применяются 6-ти Вольтовые, типоразмер 3030, контакты EMC.
Зная все эти данные можно было-бы побродить по маркет-плэйсам в поисках, однако мне лично гораздо проще сами светики перепаять, чем дожидаться доставку. Тем более что в наличии все имеется 😎
Как уменьшить ток подсветки в телевизоре ECON EX-32HT013B
На данном шасси ограничение тока подсветки выполняется элементарно- нужно всего навсего токовый датчик увеличить. Возле разъема имеются три резистора
Нужно выпаивать их по одному и при помощи мультиметра контролировать результат. Причем можно даже не ток измерять, а достаточно входное напряжение в рабочем режиме. Его подсчитать не трудно: мы имеем 12 включенных последовательно 6-ти Вольтовых светодиода. Следовательно общее номинально напряжение у нас будет 12*6=72V. При первом включении мультиметр показал на разъеме напругу в +78V. Конечно-же это много! После удаления двух резиков получился вот такой результат:

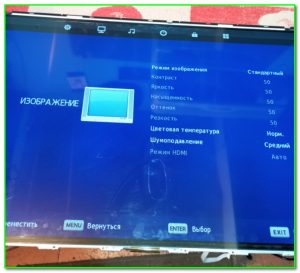

Ну вот, другое дело! Так светодиоды проживут значительно дольше. На яркости картинки такие действия совершенно никак не отразились
Ну вот, ремонт можно считать законченным, осталось только собрать аппарат 🙂
Если есть вопросы- заходите к нам на ФОРУМ!!
