Mystery MTV-3207 сгорел источник питания
Привет друзья!!! 🙂
Сегодня мы будем ремонтировать источник питания от телевизора Mystery MTV-3207
Слова клиента: Наверное предохранитель. Во время работы раздался щелчок и все отключилось. Ни грозы, ни перепадов напряжения не было.
Ну что-же, давайте посмотрим на этот «предохранитель»… 😉

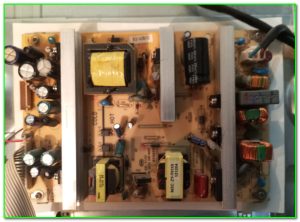

Вот так вот телек выглядит изнутри:

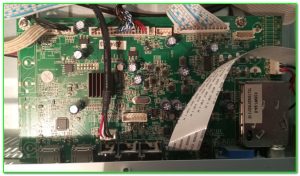

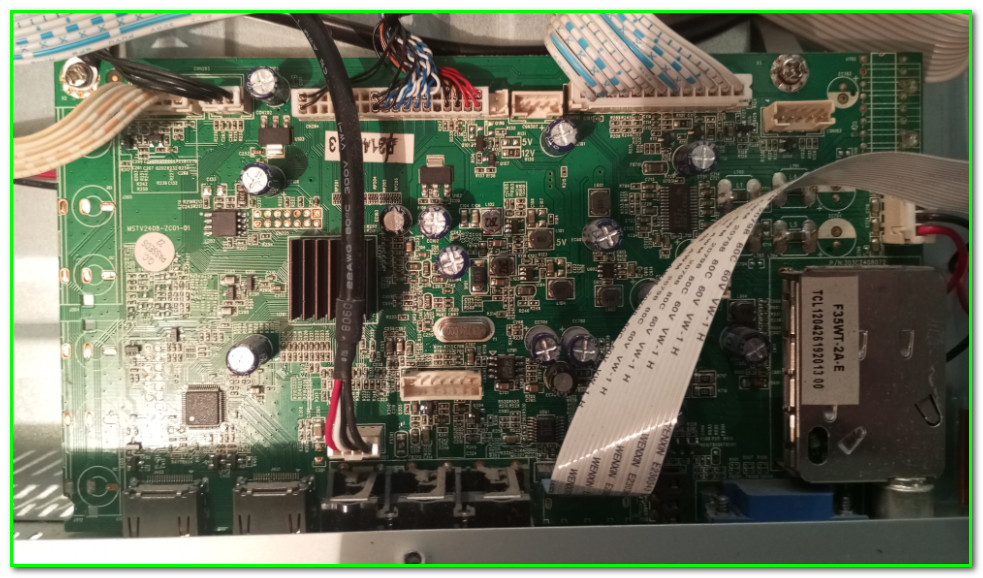

Майн называется MSTV-2408-ZC01
И сам источник питания называется TV3206-ZC02-01
Если подробнее насчет источника питания- то его схему и даташиты на применяемые микросхемы Вы найдете на ЭТОЙ странице.

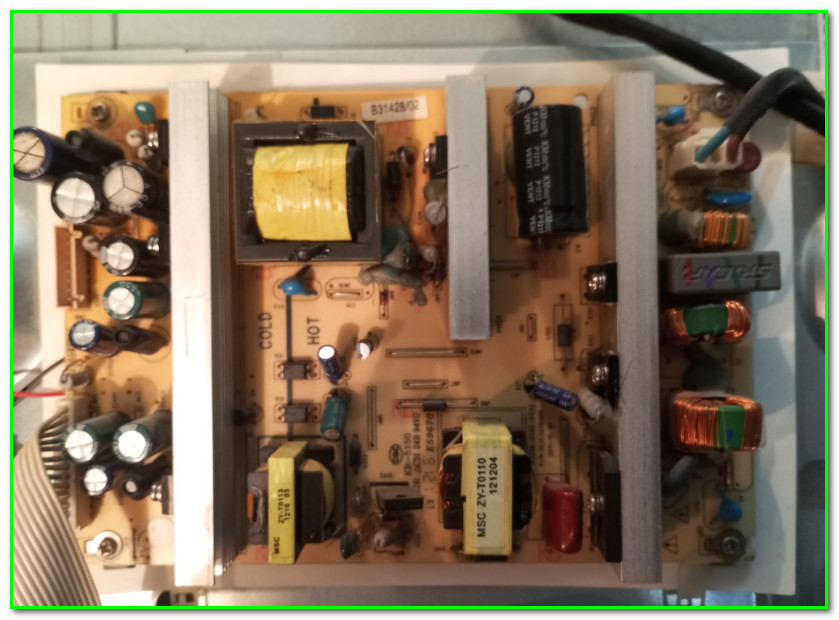

Сняв источник мы видим ярко выраженное горелое пятно. И это не просто пыль или грязь!! Здесь и произошел «бабах»
А вот и выгоревшие резисторы токового датчика
«Виновником торжества» послужила вздутая сетевая банка
Короче говоря источник +5V выгорел- и ключ, и ШИМка вместе с обвязкой. После тщательной проверки «бульдозером» вылезло что еще и PFC в мир иной отправился: практически то-же самое- и сама ШИМ, и ключ, и обвязка ШИМ.
Итого общий результат:
А Вы говорите «предохранитель»…. 🙂
Наверное сейчас у многих возникнет вопрос А можно-ли проверить этот блок питания без установки в телек?
Ответ: Да, можно!
Сам этот источник выполнен по принципу «3 в одном»- то есть здесь у нас источник +5V (назовем его источник дежурного режима, хотя и не только дежурного), затем есть узел отвечающий за PFC (ну или корректор мощности, это уже кому как удобно), ну и источник +12V, +24V для мощных цепей.
При включении в сеть источник +5V должен запуститься сразу. То есть это напряжение мы спокойно сможем замерить мультиметром на выходе. Причем даже никаких нагрузок на выход вещать не надо.

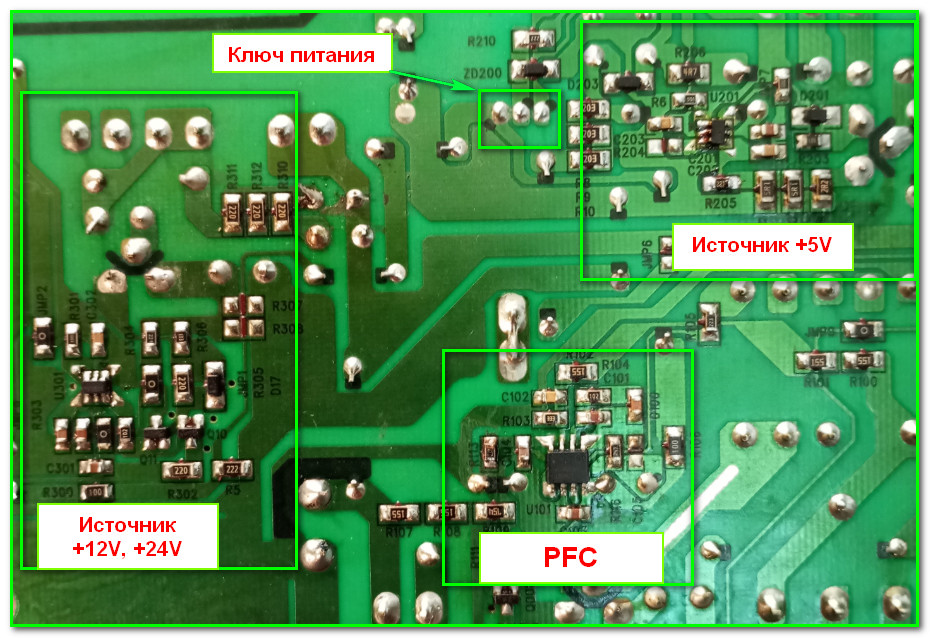

А вот за запуск PFC и источника +12V, +24V отвечает ключевой транзистор- он подает напряжение питания на ШИМки этих узлов (см. картинку)
С обратной стороны платы вот он:
Причем транзистор интересный: называется он S8050, довольно мощный и база у него находится посередине. Именно на него через оптрон приходит сигнал Stand_by, он открывается и подает питание на ШИМки PFC и источника +12V, +24V.

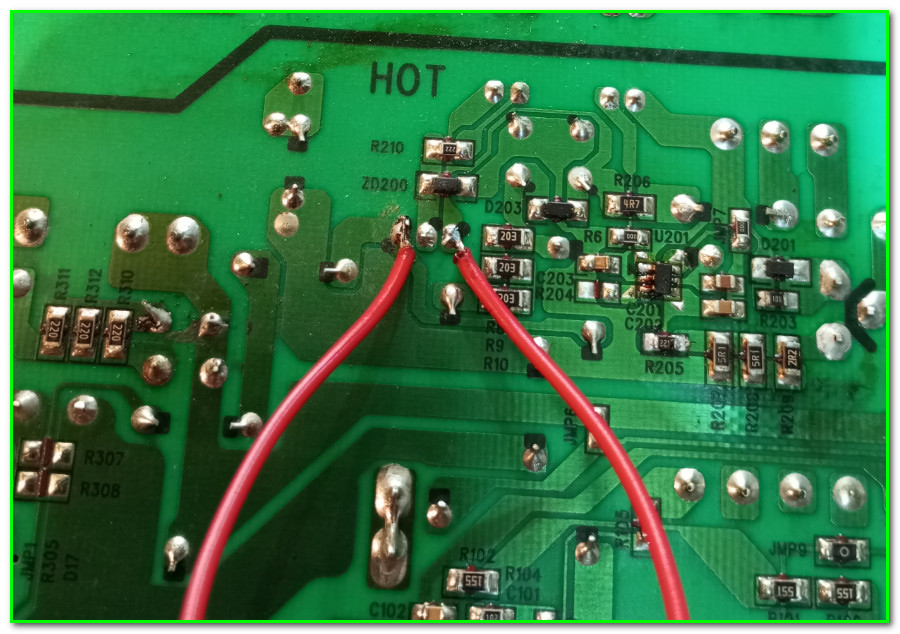

В общем для того чтобы запустить этот БП без установки в телевизор можно или подать управляющие +5V на контакт Stand_by разъема, или (еще проще) просто перемкнуть КЭ транзистора Q200
Ну вот, как-то так… 🙂
На этом разрешите закончить, если есть вопросы- заныривайте на ФОРУМ!
Всем пока, удачи в ремонтах!! 🙂
