TELEFUNKEN TF-LED32S45T2 нет подсветки

Привет, друзья!! 🙂

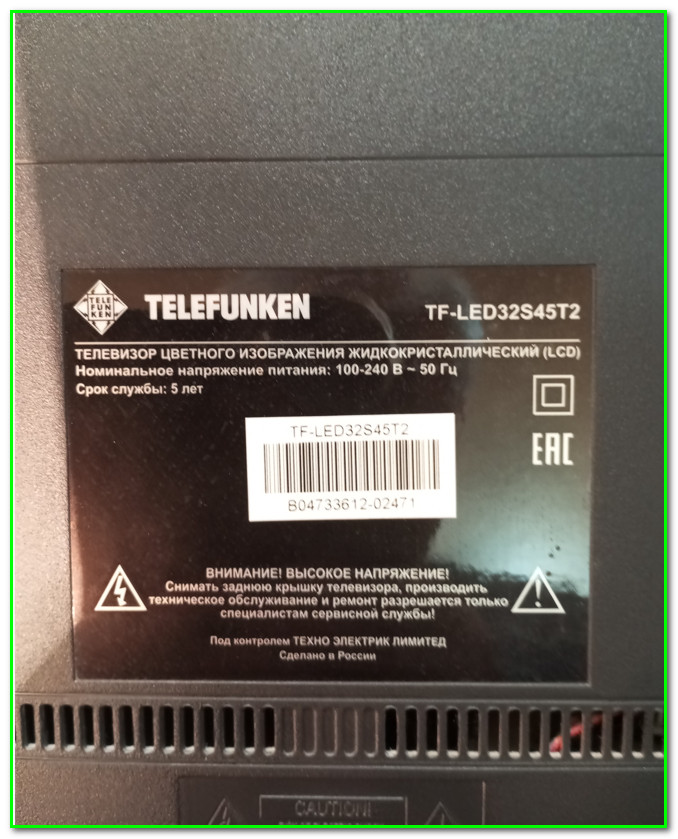

Сегодня будет рассказ о простом ремонте телевизора TELEFUNKEN TF-LED32S45T2

Телевизору около 5 лет, так что неисправность типовая- звук есть, подсветки нет. При включении виден небольшой проблеск, так что изначально было предчувствие что отделаемся «легким испугом». Так оно и вышло! 🙂

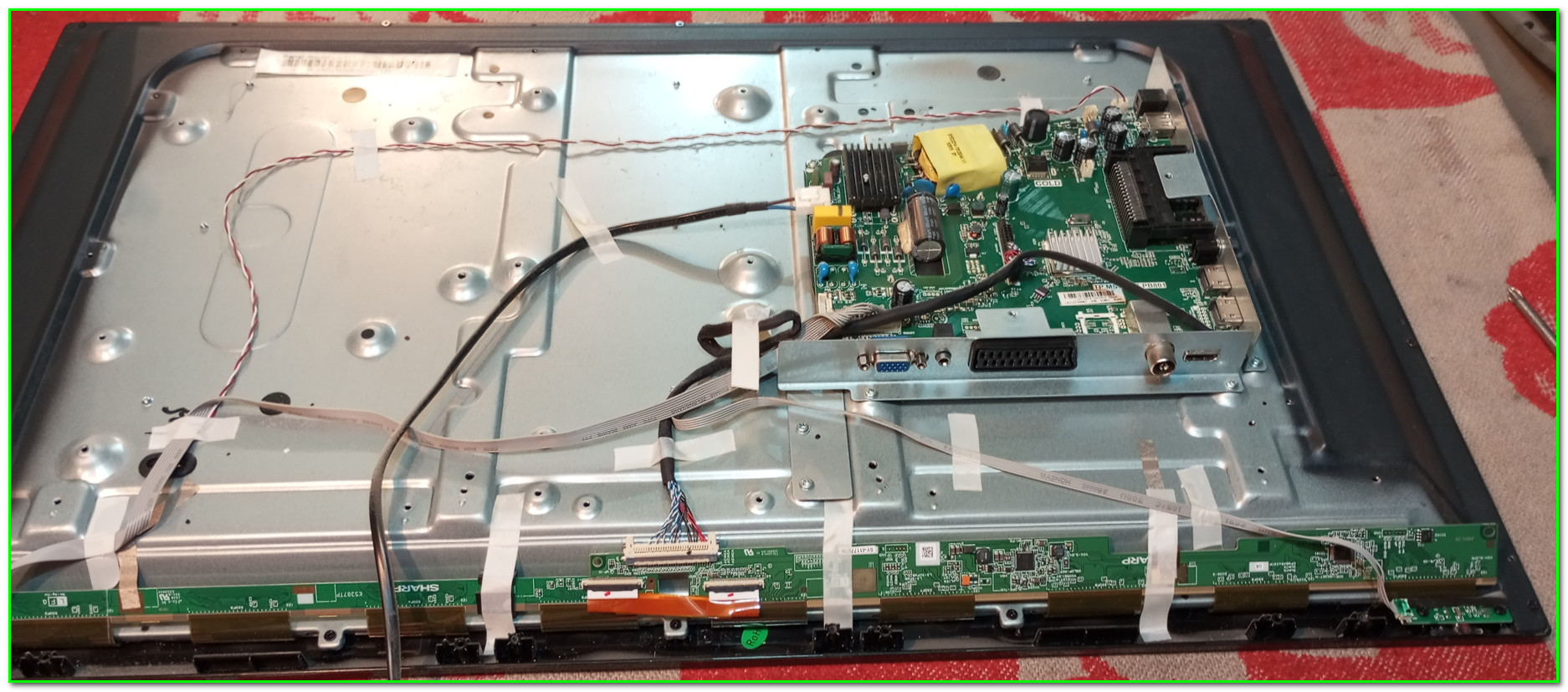

Итак, вот что нам показало вскрытие:

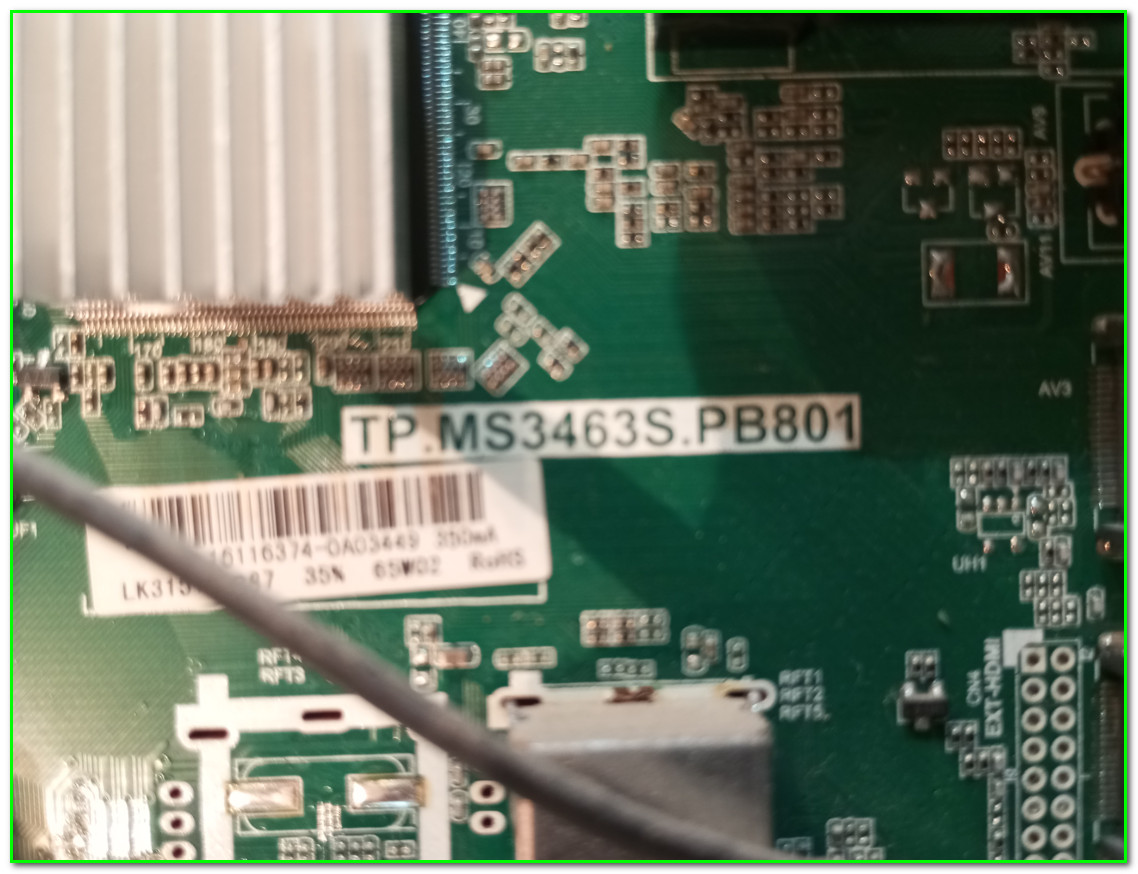

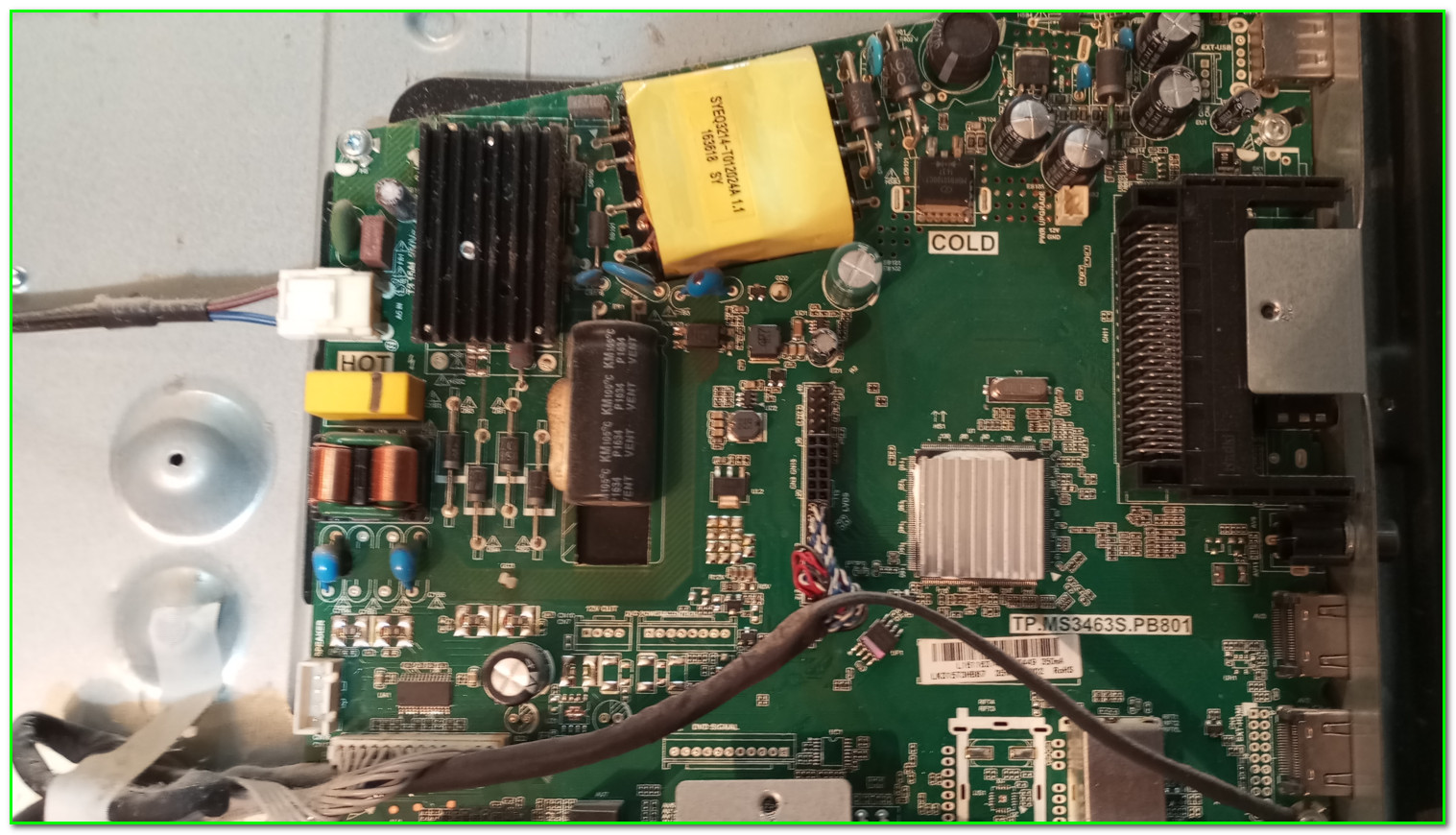

Обычный «одноплатник». Майн называется TP.MS3463S.PB801

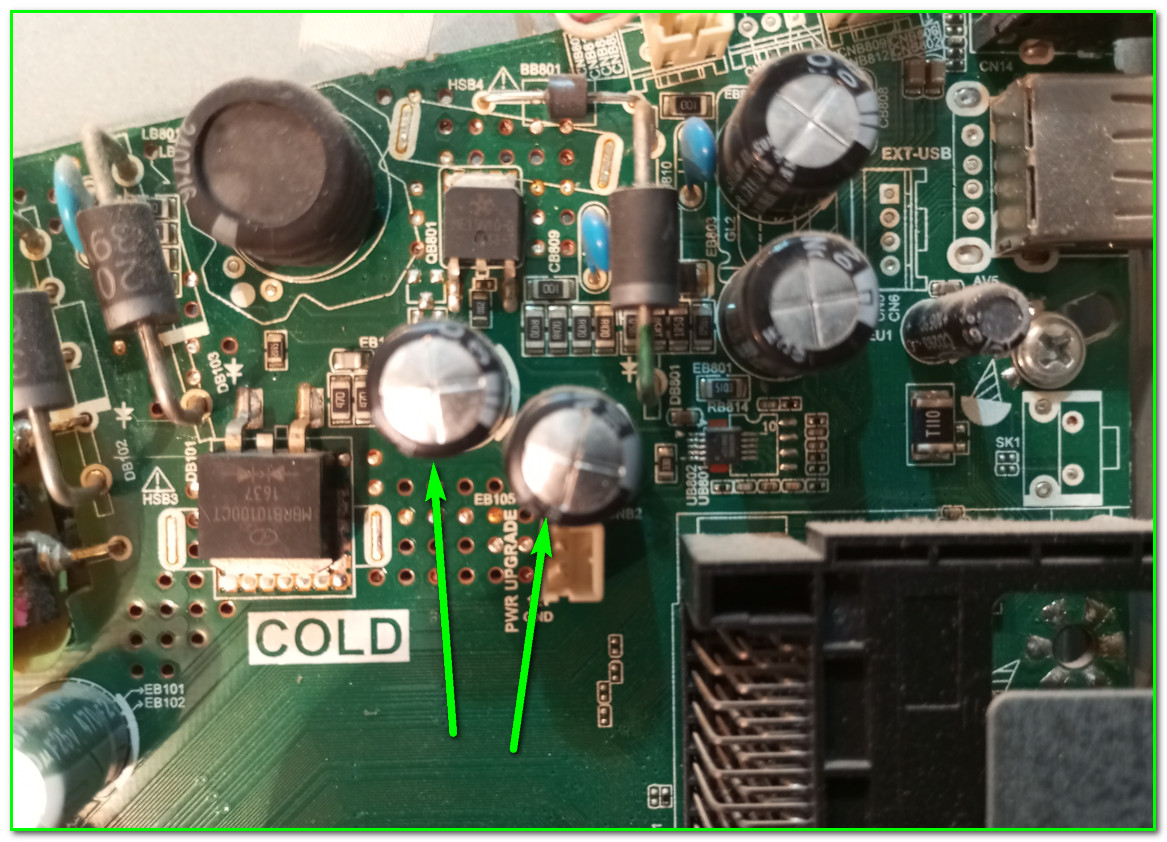

Как Вы, наверное, уже заметили- на майне мы наблюдаем парочку «беременных» емкостей:

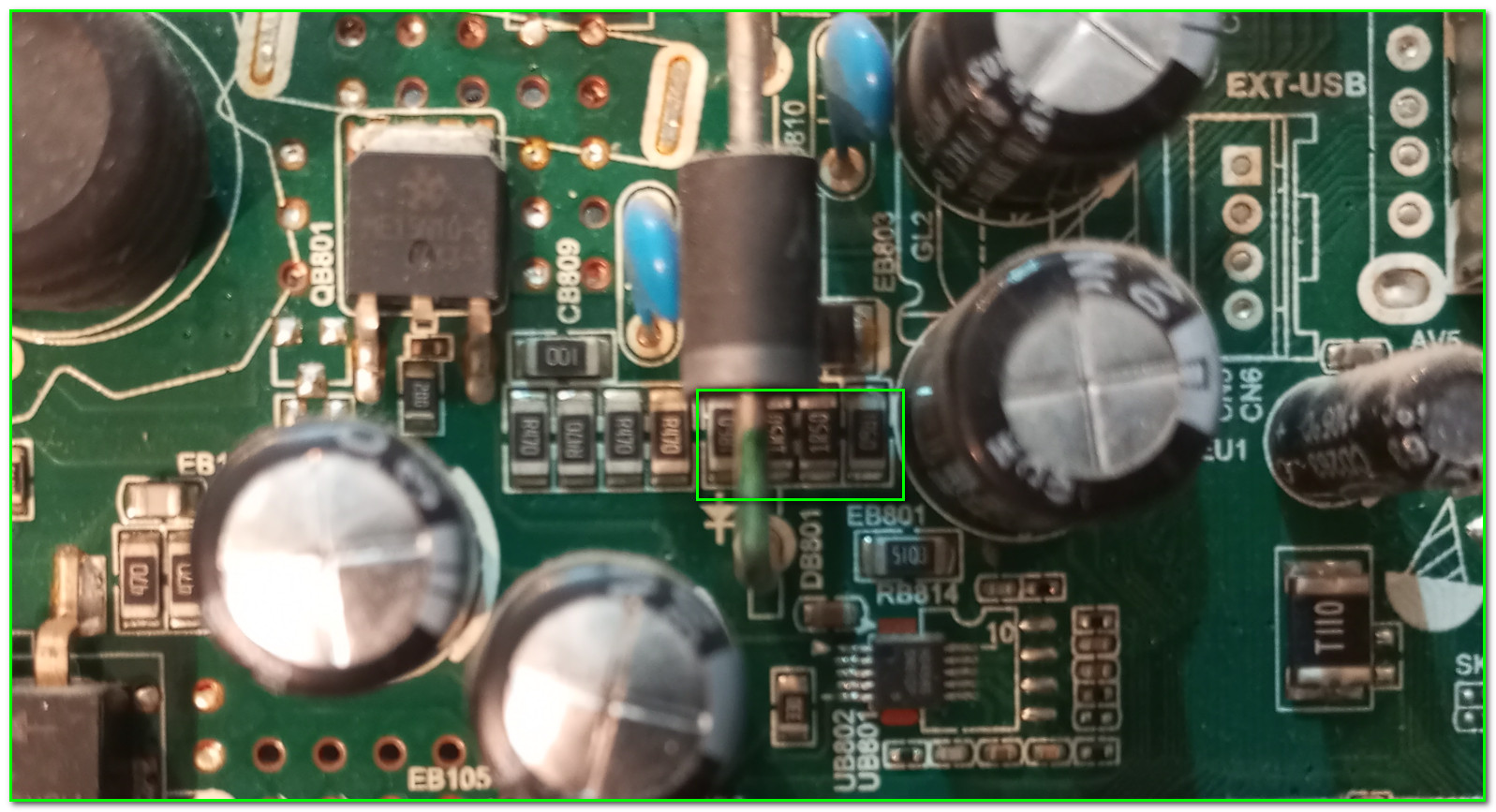

Емкости номиналом 330 мкФ * 35V каждая. Были установлены два по 470 мкФ * 35V (фоткать не стал) и на этом все благополучно и закончилось. Также, бонусом, была произведена доработка с целью понижения тока подсветки. Для этого из токового датчика (он показан на картинке ниже)

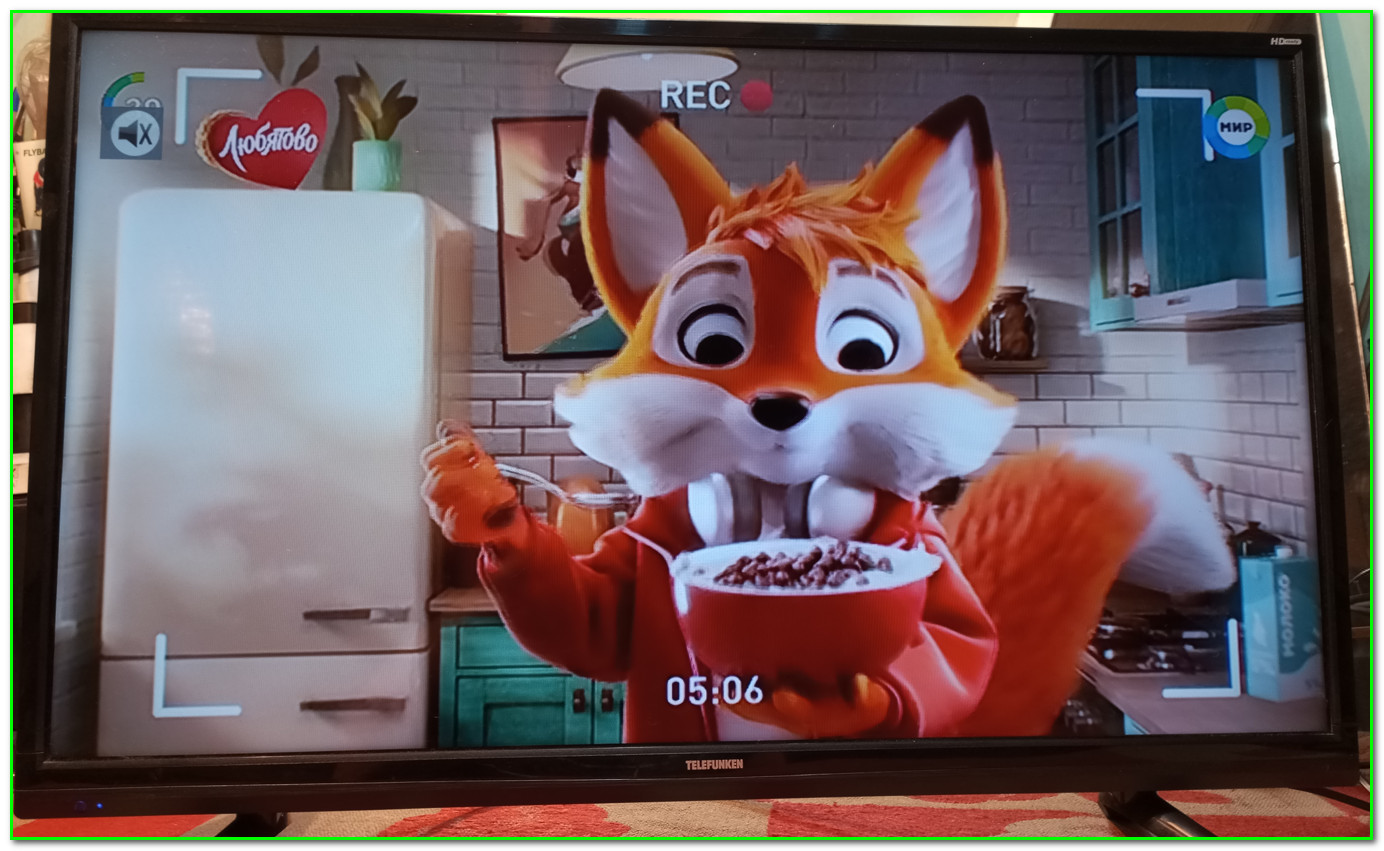

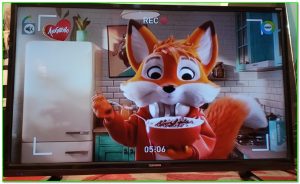

Были удалены два резистора. На качестве картинки это никак не отразилось

Вот такой вот «легкий хлеб». Эх, побольше-бы таких неисправностей… 🙂

Как Вы уже поняли, инфу по применяемым планкам и светодиодам на эту модель узнать не удалось, так что если Вам есть что добавить- заныривайте на ФОРУМ!
