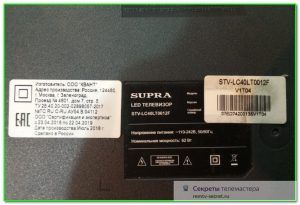

SUPRA STV-LC40LT0012F ремонт подсветки
Привет друзья!!! 🙂
Сегодня мы будем ремонтировать подсветку в телеке SUPRA STV-LC40LT0012F
Телек оказался с сюрпризом, но этом этом чуть позже… 😉
Со слов клиента- телевизор забрали у родителей в неисправном состоянии. В данный момент нет подсветки. Телевизор уже был в ремонте, а когда и с какой неисправностью они не в курсе.
Включил- подсветки нет, звук есть матрас вроде живой- что-то там впотьмах маячит. Ну ладно, начинаем разбирать…

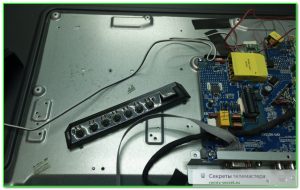

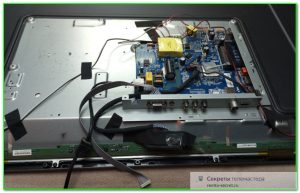

Вот что у нас внутри оказалось:
Кстати, если Вам эта модель в ремонт попадется, то рекомендую отцепить клаву- так потом его проще будет в разобранном виде включать.

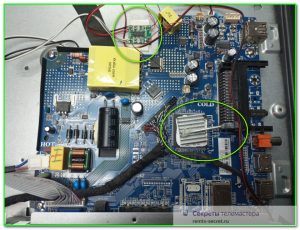

Майн здесь называется CV512H-U42
Видны следы постороннего вмешательства… 🙂 Во-первых радиатор на проц прилепили, а во вторых еще УНЧ отдельный засунули
Видимо родная микруха на УНЧ-ике убитая была и поэтому сколхозили. Вот он более крупным планом:
Фотку делал уже с отпаянными проводами динамиков

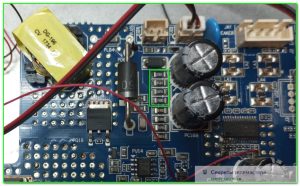

Токовый датчик здесь не трогали, все резисторы на месте
**********
Прежде чем продолжить, полезное дополнение в тему:
* Прошивка на этот телевизор
* Схема и мануал майна CV512H-U42
************
Так, ну ладно, возвращаемся к подсветке… Проверяем напругу на выходе LED-драйвера.
В дежурке мультик показал +37V. Включаем- бросок где-то до 100V, и затем плавное падение. Ну всё ясно- светикам капут, будем корыто разбирать. Начинаем как всегда с платы матрицы

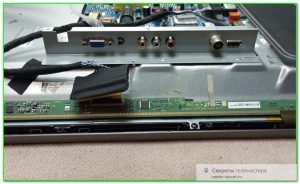

Приклеенная она здесь оказалась

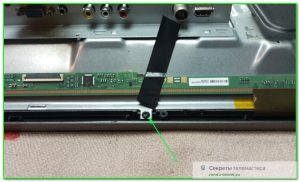

Мы её возвращаем на место, фиксируем и выкручиваем саморезы в нижней части

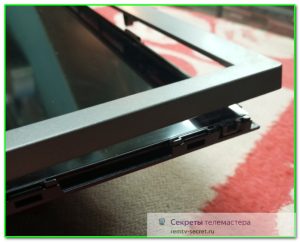

Рамка по периметру на защелках
Когда рамка будет снята, фиксируем плату матрицы в вертикальном положении.
По матрице особых замечаний нет- не клеена, без боковых лепестков, снялась без проблем.
Рамка которая прижимает светорассеивающие пленочки здесь разборная, состоит их 4 частей

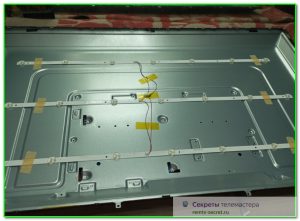

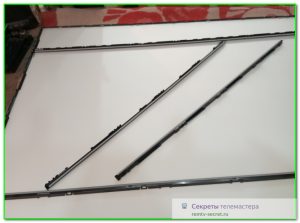

Ну вот и планочки:

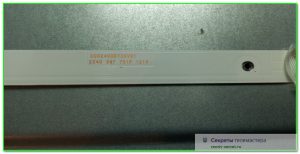

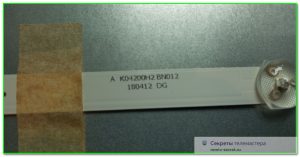

Три алюминьки по 7 светиков на каждой. Включение последовательное. Ловите инфу по маркировкам:
Светодиоды 3-х Вольтовые, контакты EMC
Заказывать и ждать потом неделю для меня не вариант- проще перепаять, тем более что все необходимое в наличии имеется
Да и там делов-то на пол-часа… 🙂 Можете сами убедиться если небольшой видосик посмотрите

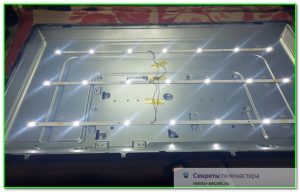

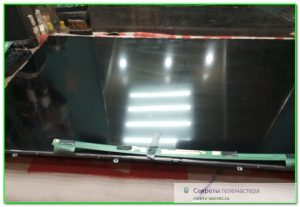

Светики перепаял, проверяем результат

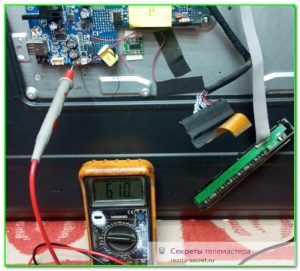

Выкинул пару резисторов из токового датчика. Надо глянуть что у нас с напругой получилось
На выходе оказалось 61V. Простейшая математика нам говорит следующее: у нас 21 светодиод, то есть в сумме должно быть 63V. Ну что-же… Так и оставляем 😎

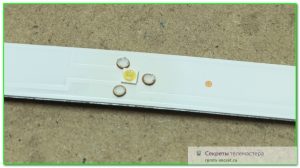

Клеим пуговицы, накидываем матрас:

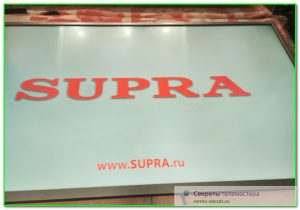

Ну все, теперь осталось только подождать пару часиков чтобы пуговки приклеились, потом прогон еще на пару часиков.
Ну вот, такой вот ремонт получился… Если есть вопросы или просто желание пообщаться- то у нас есть ФОРУМ, а также каналы в СОЦСЕТЯХ
Удачи в ремонте!!! 🙂
