HI VHIX-24H152MSY ремонт подсветки
Привет друзья!!! 🙂

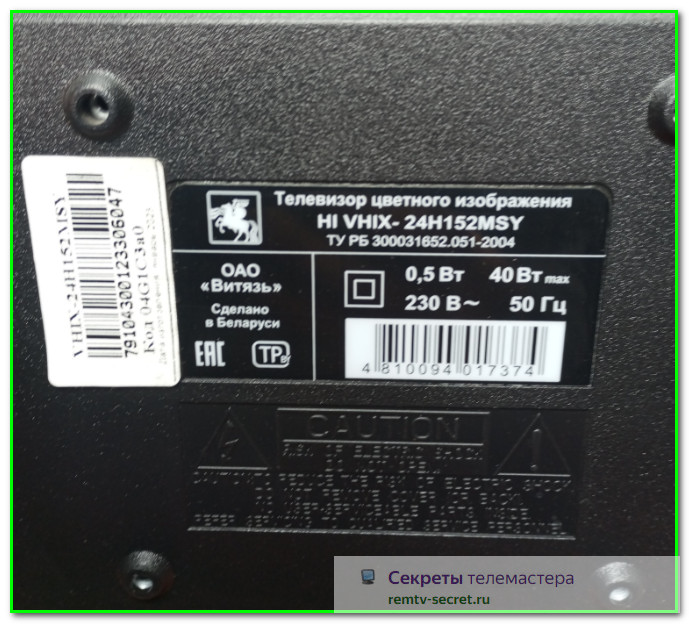

Сегодня мы будем ремонтировать подсветку в телеке HI VHIX-24H152MSY
Небольшой такой телевизор Белорусской сборки. Со слов хозяина: «Нет изображения, звук есть. Причем раньше если его выключить-включить, то изображение появлялось- наверное перезагружалось там что-то… Но сейчас это не помогает…».
Во как… что-то новенькое… 😎 Ну да ладно- вскрываем…

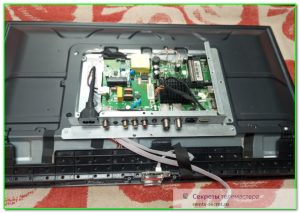

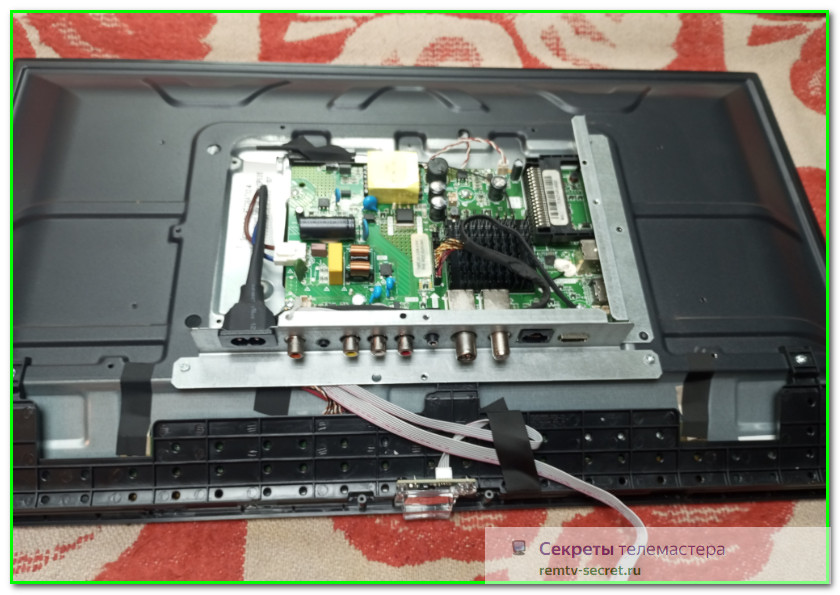

Внутрях у нас «одноплатник», причем современный- Со СМАРТом

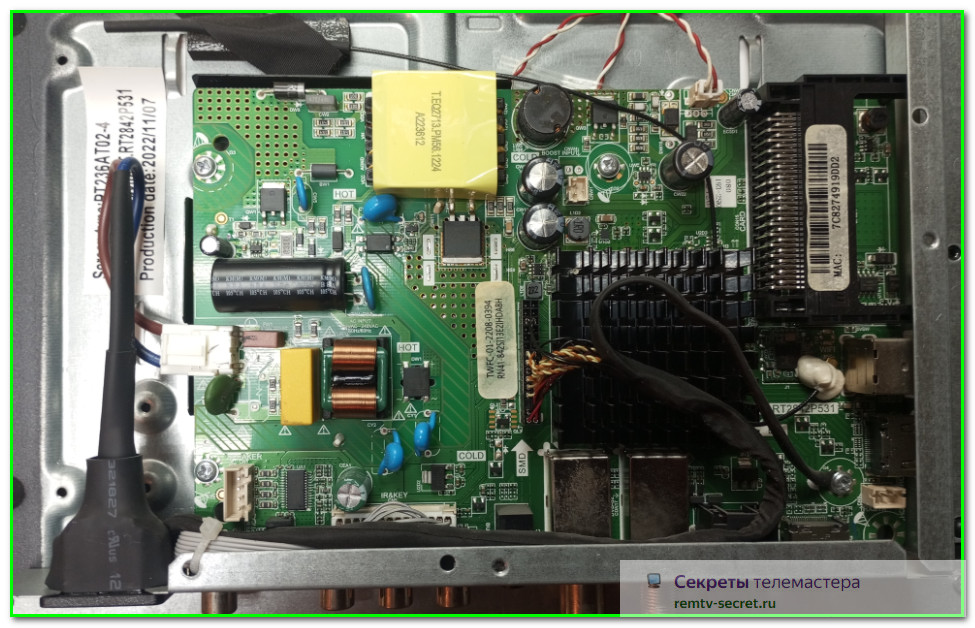

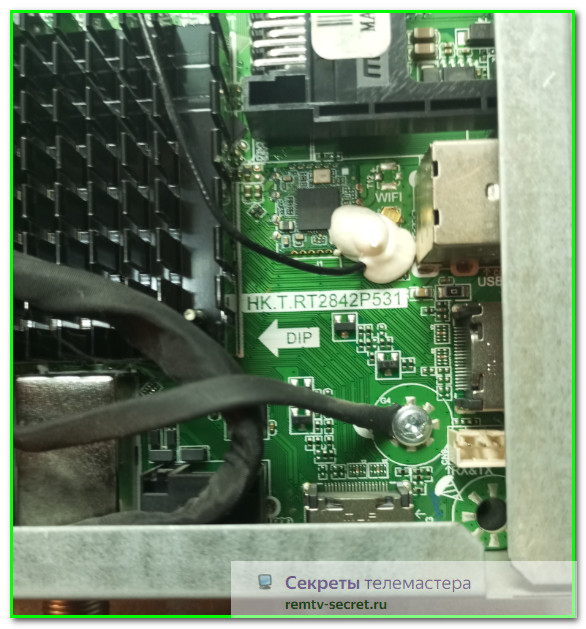

Майн называется HK.T.RT2842P531
Ну я думаю что самые наблюдательные уже заметили любимый дефект 🙂

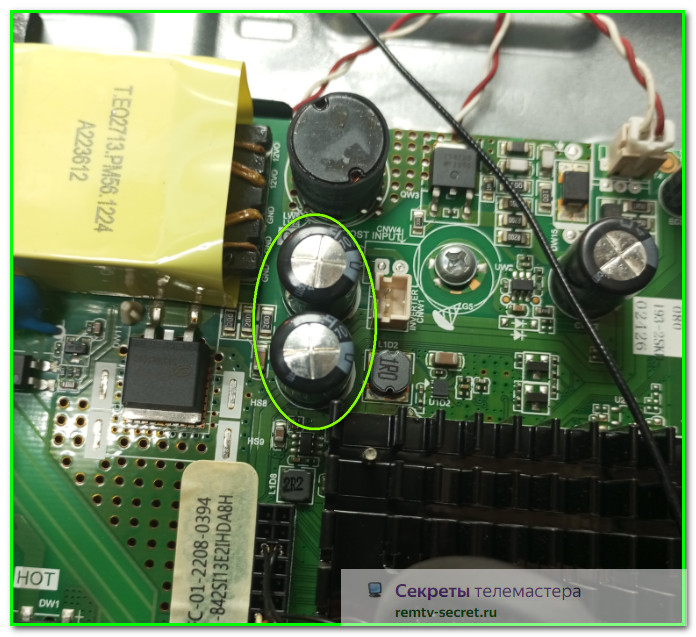

Парочка пузатеньких кондерчиков. Емкость 330,0\25V. Ура, кажись «легкий хлеб»!!!. Меняем и… И ничего не изменилось- подсветки нет. Ладно, а что нам «напряжометр» скажет

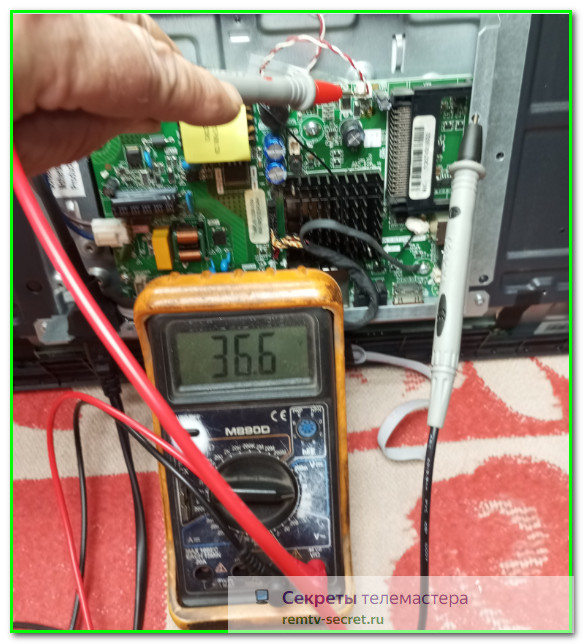

В дежурке 36.6V, включаем…

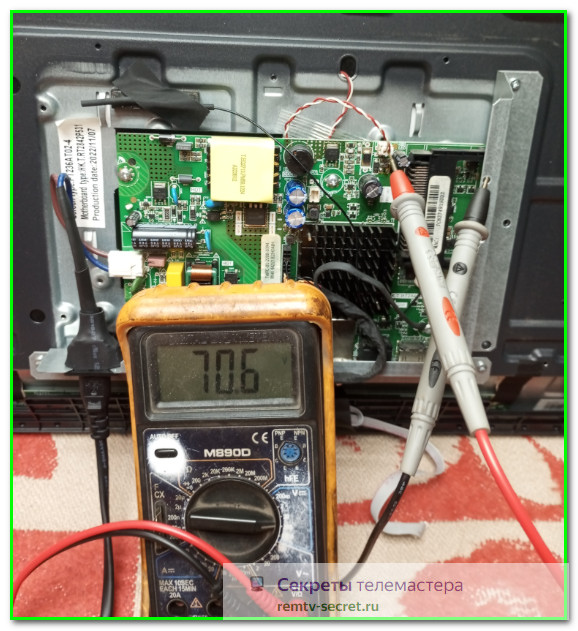

Напруга поднялась до 70V, а лампочки так и не светят. Ну что-же, фортуна сегодня не на нашей стороне- придется корыто разбирать. Ну тоже ничего страшного- зато у нас инфа по планкам будет 🙂
Начинаем как всегда с платы матрицы. Здесь она под пластиковой крышкой находится.

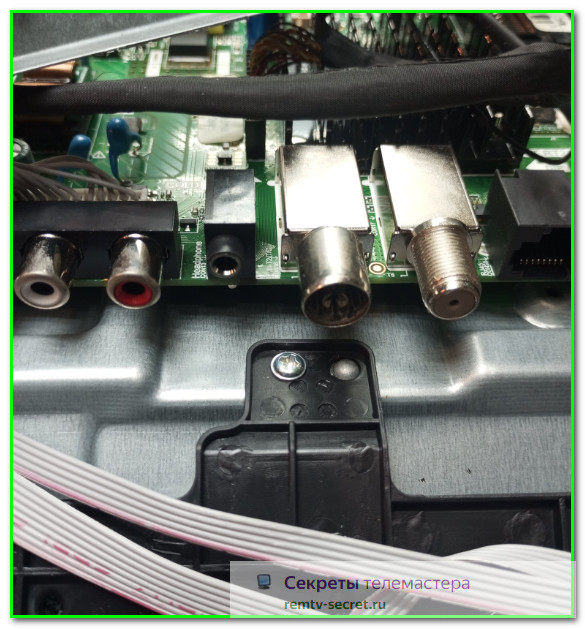

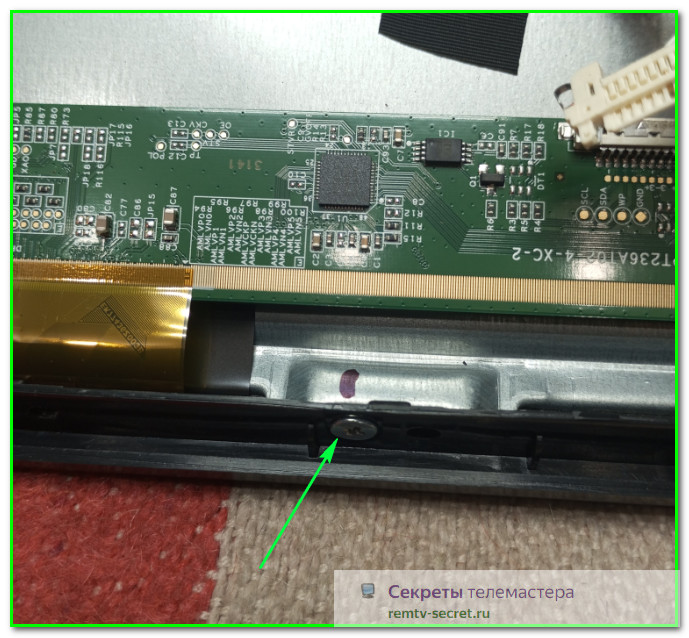

Причем у этой крышки один из крепежных винтов под уголок запрятали

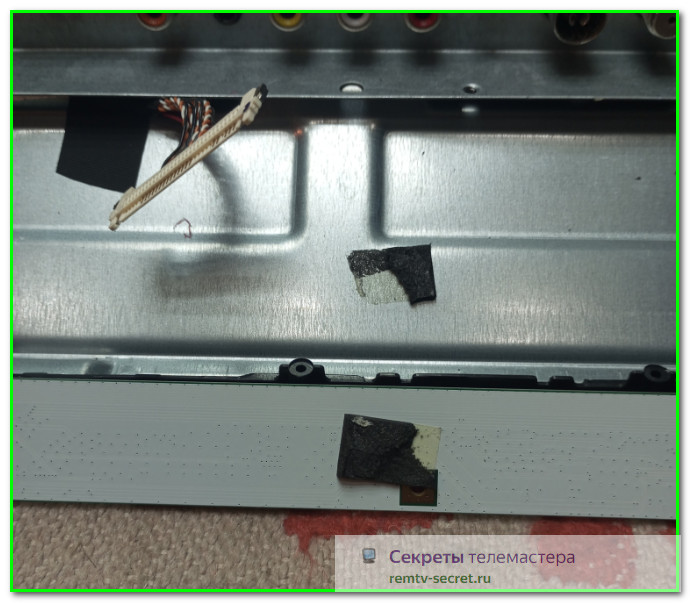

Сама плата приклеенная была

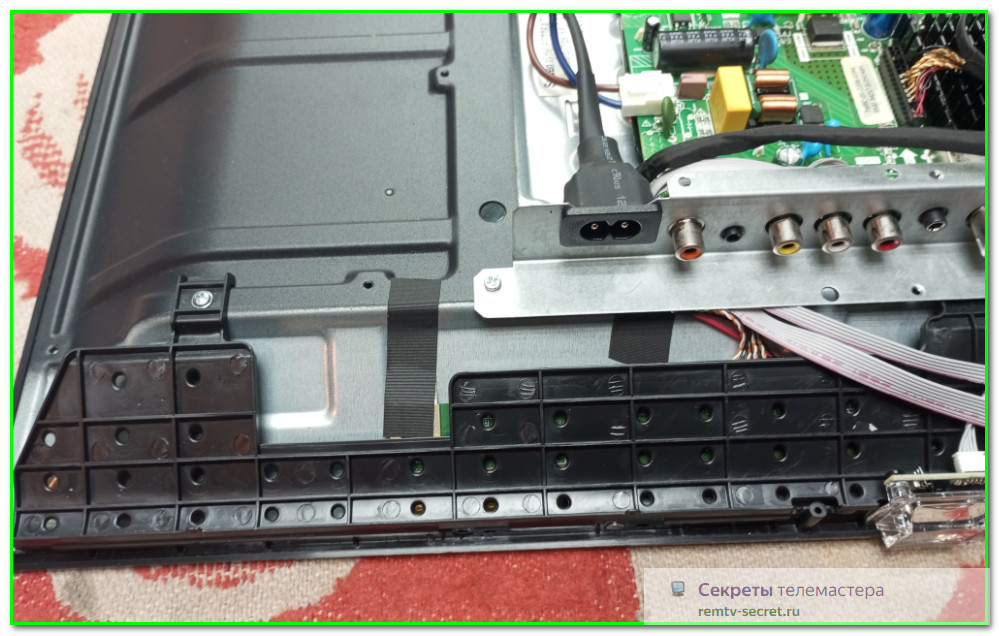

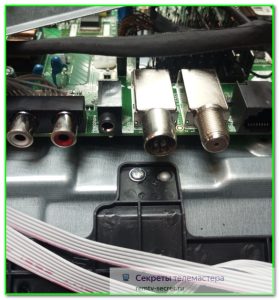

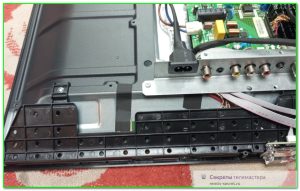

Рамочка передняя в низу крепится на винтиках. Причем тут как всегда- куча и других отверстий. Так что нужные желательно сразу пометить маркером чтобы потом не запутаться при сборке

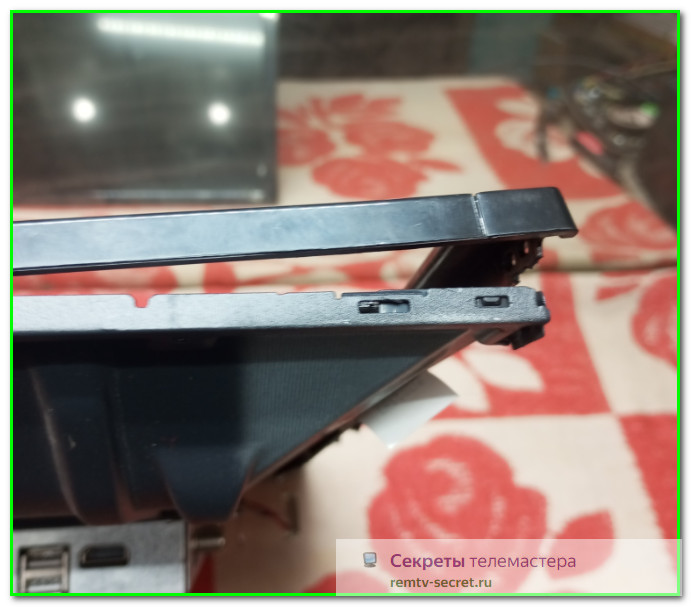

По периметру у рамки просто защелки
Рамку сняли, плату фиксируем в верхнем положении.

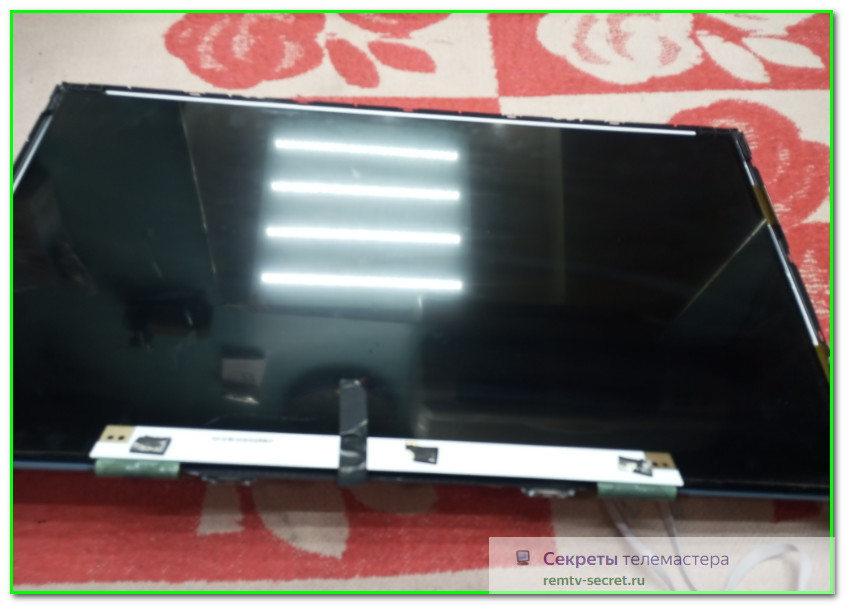

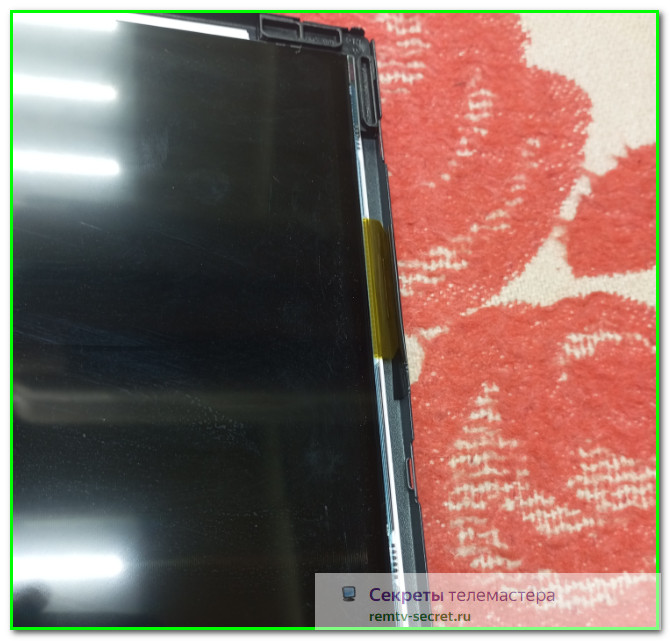

Матрица здесь не приклеена, снялась легко. Единственное на что следует обратить внимание- это у матрицы имеются боковые лепестки. При сборке на зываем заправить их на место!

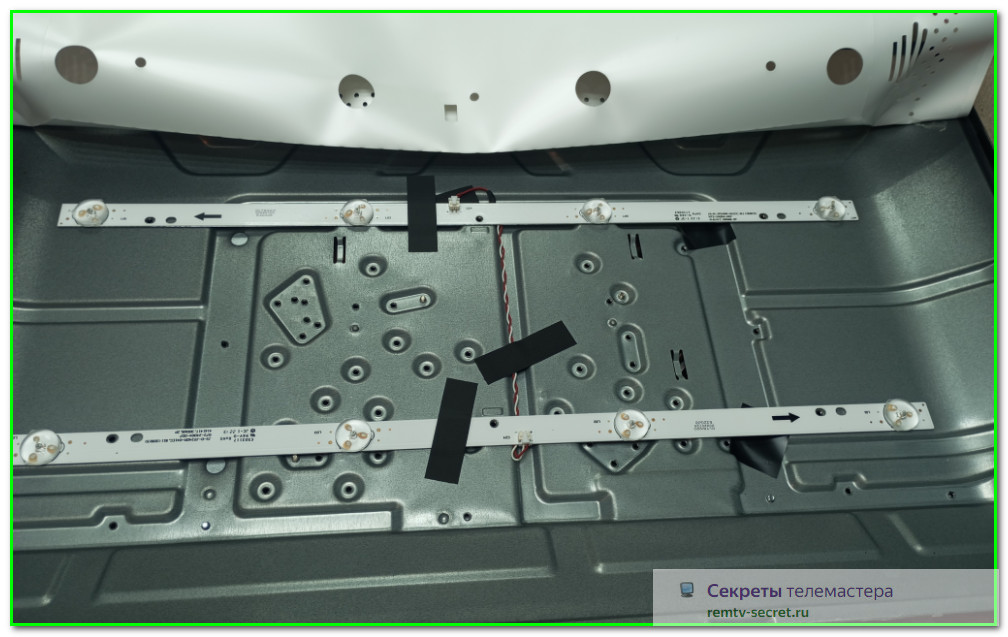

Ну вот мы и до планочек добрались! Вот такая тут у нас картинка:

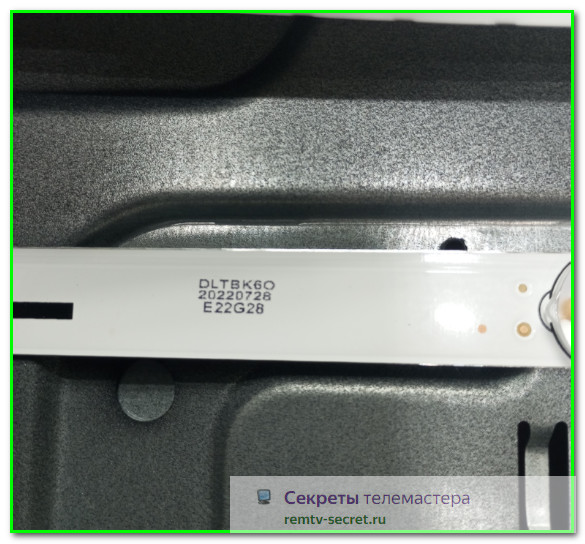

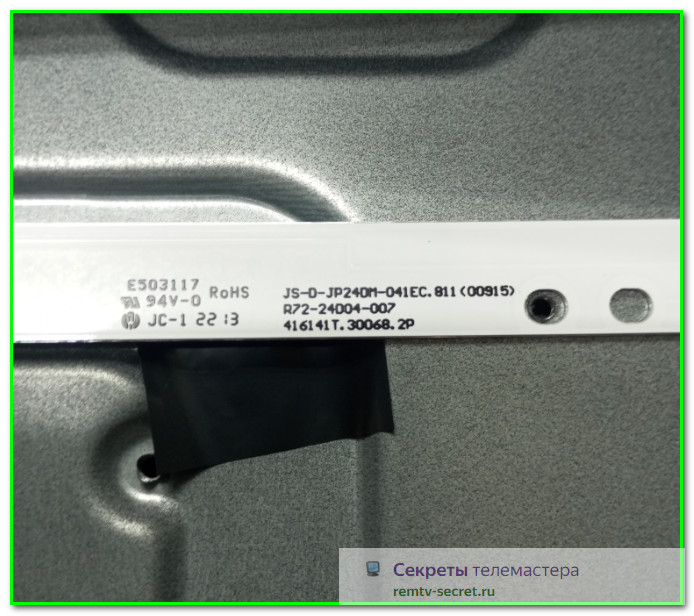

Две алюминьки по 4 светика на каждой. Включение последовательное. А вот и маркировочки:

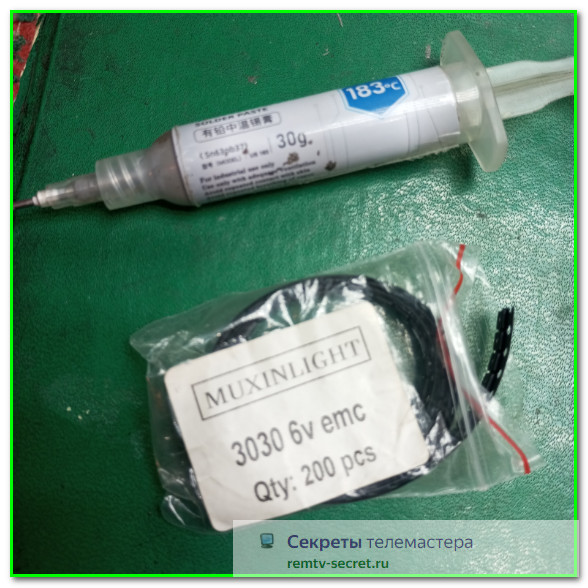

Светодиодики 6-ти Вольтовые. Ну Вы же понимаете что заказывать их это долгая история… Мне проще перепаять! Их здесь всего-то 8 штук! Делов на пять минут, тем более что все необходимое у меня в наличии имеется.
да и сама процедура пайки совсем не сложная. Сами можете убедиться если небольшое видео посмотрите.

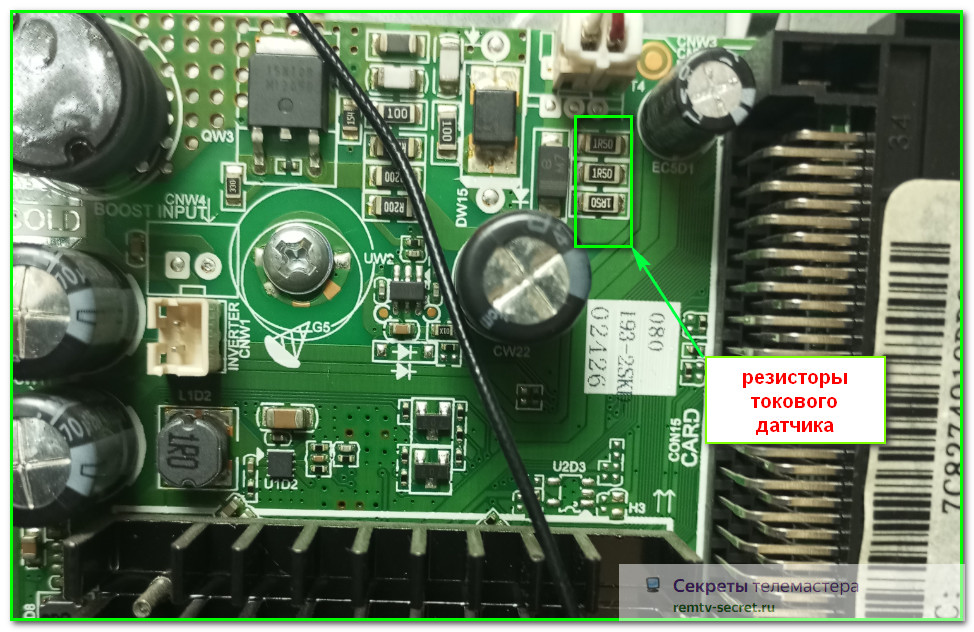

После замены светодиодов- священный ритуал- ток подсветки уменьшаем. Здесь опять ничего сложного нету- нами всеми любимый токовый датчик. Это три низкоОмных SMD резика, находятся они вот здесь:
Выкинул один, думаю этого будет достаточно.

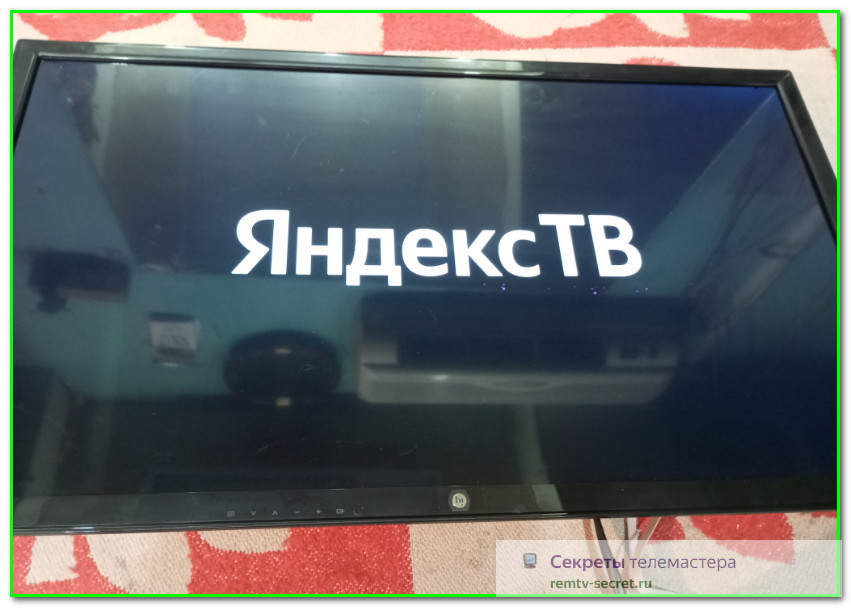

В общем-то на этом ремонт можно считать законченным 🙂
Если есть вопросы или просто есть желание пообщаться- заходите на наш ФОРУМ, а также наш канал и СОЦСЕТЯХ присутствует.
Удачи в ремонтах!!! 🙂
