Supra STV-LC40LT0011F ремонт подсветки

Привет, друзья!! 🙂

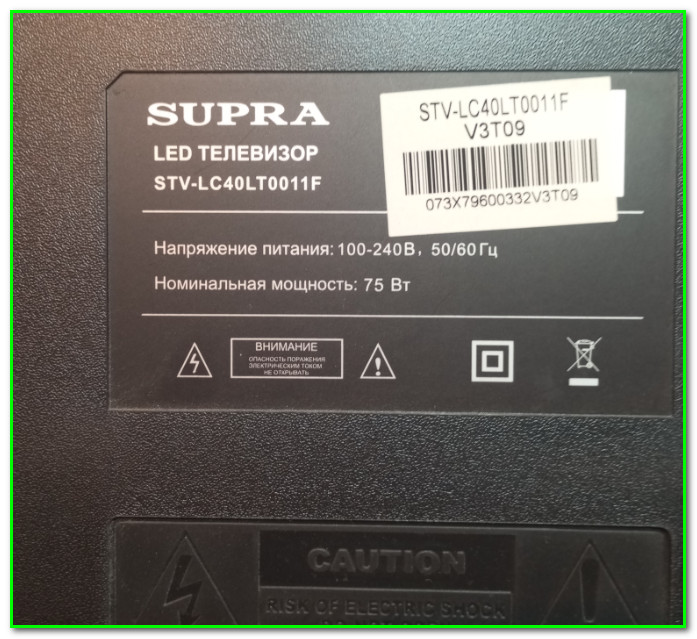

Сегодня мы будем ремонтировать подсветку в телеке Supra STV-LC40LT0011F

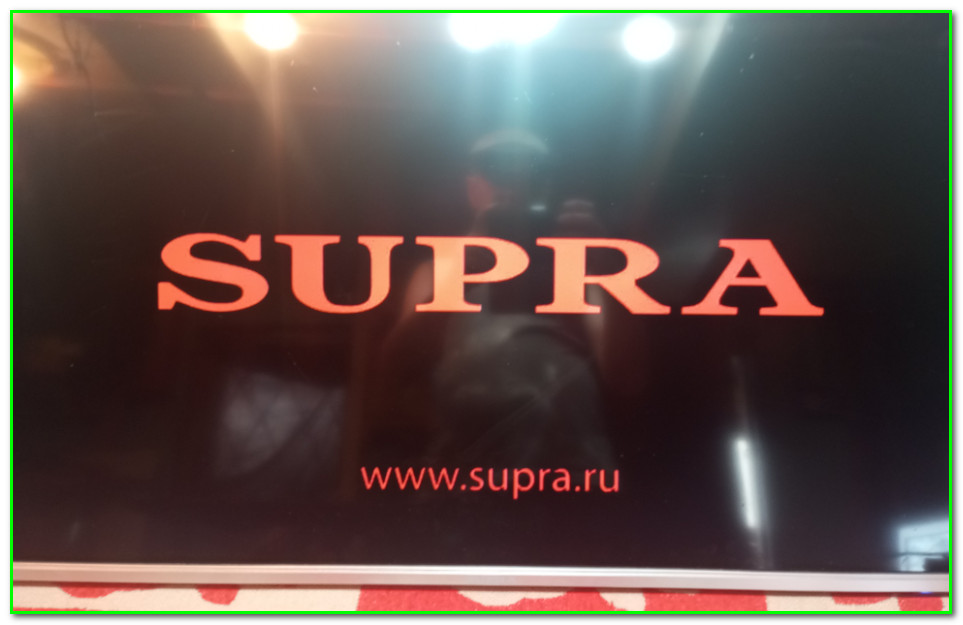

Думаю что все уже догадались что телек пришел с проблемой темный экран, звук есть. Если фонариком посветить- то видны силуэты.

Заранее хочу сообщить что никаких сюрпризов у нас в этой статье не будет: все стандартно узнаем состав, посмотрим как он разбирается, узнаем какие в нем светодиоды применяются, ну и заодно ток подсветки уменьшим. В общем статья чисто информационного характера. Итак, поехали..

Вскрываем агрегат

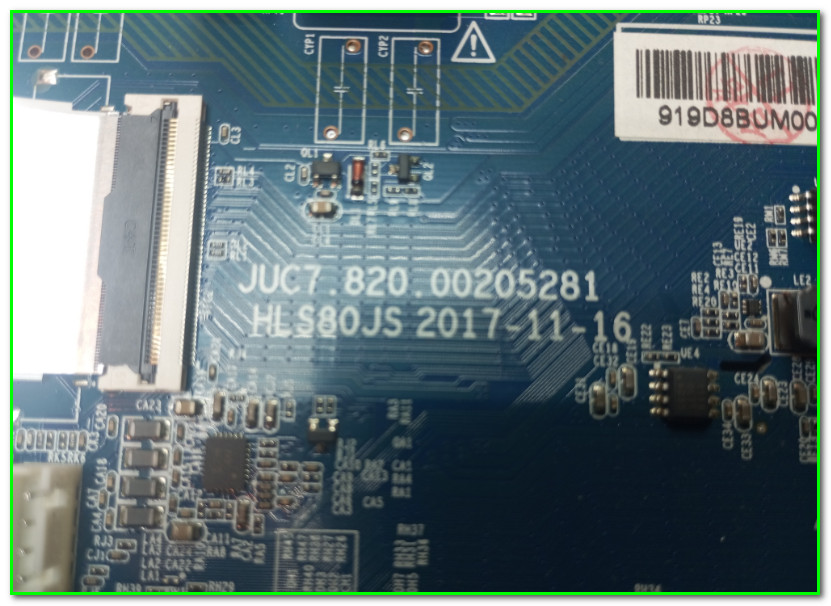

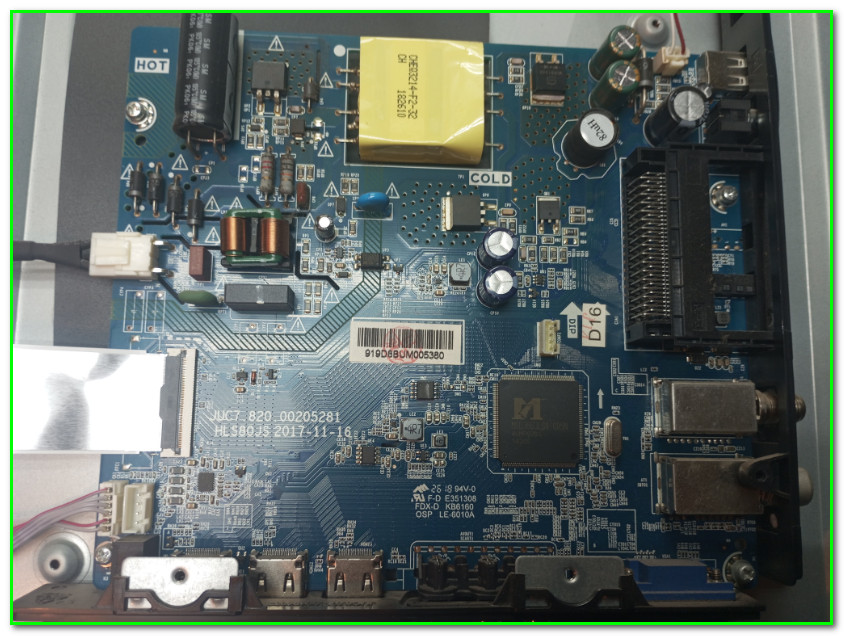

Майн называется JUC7.820.00205281

Кстати…
* У нас имеется и прошивка на этот телек. Правда к данной статье она отношения не имеет, но вдруг кому пригодится 😎 Находится она на ЯНДЕКС-ДИСКЕ, скачать можно вот по ЭТОЙ ссылке

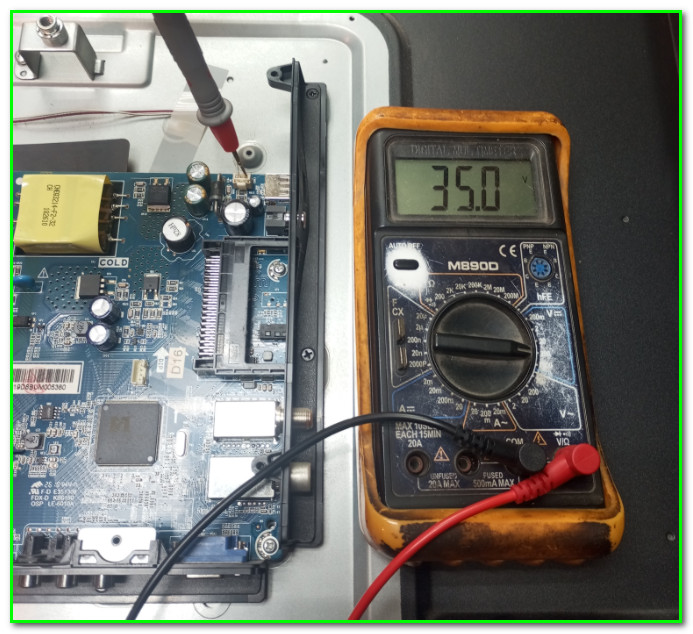

Никаких видимых дефектов не наблюдается. Проверяем напряжение на выходе драйвера подсветки

В дежурке показывает +35V. при попытке включить наблюдается бросок вольт примерно до 90, затем плавное падение. Вывод- драйвер живой, проблема со светодиодами, надо корыто вскрывать.

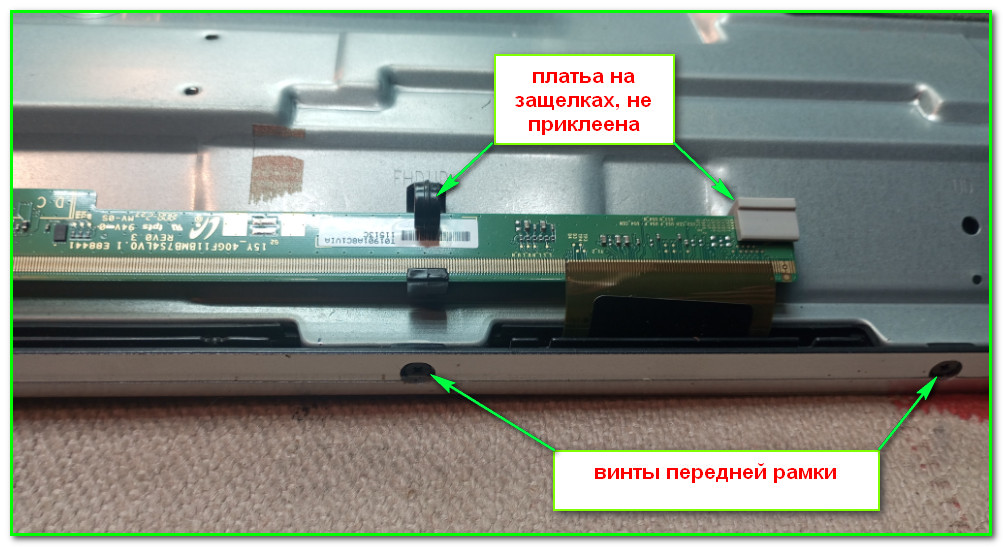

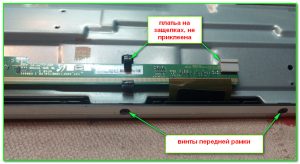

Конечно в первую очередь смотрим на плату матрицы. Тут нам очень повезло- она не приклеенная, просто на защелках. С передней рамкой тоже ничего сложного- в нижней части винты

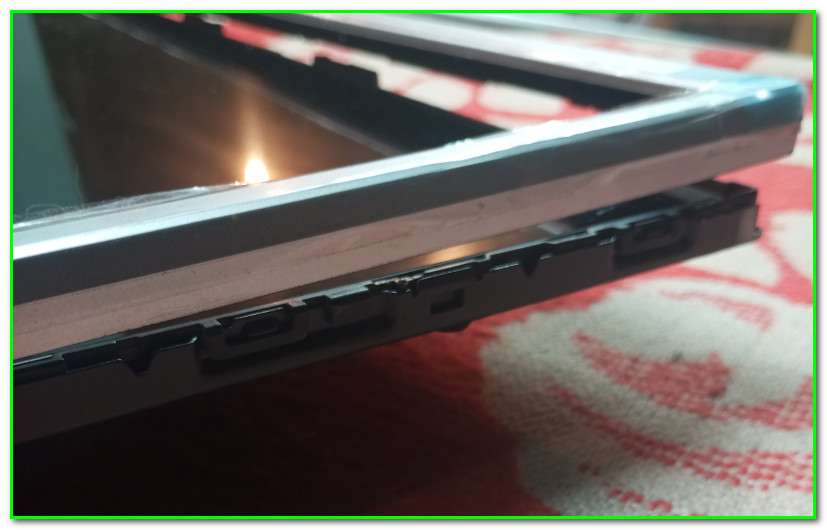

А по периметру обычные защелки

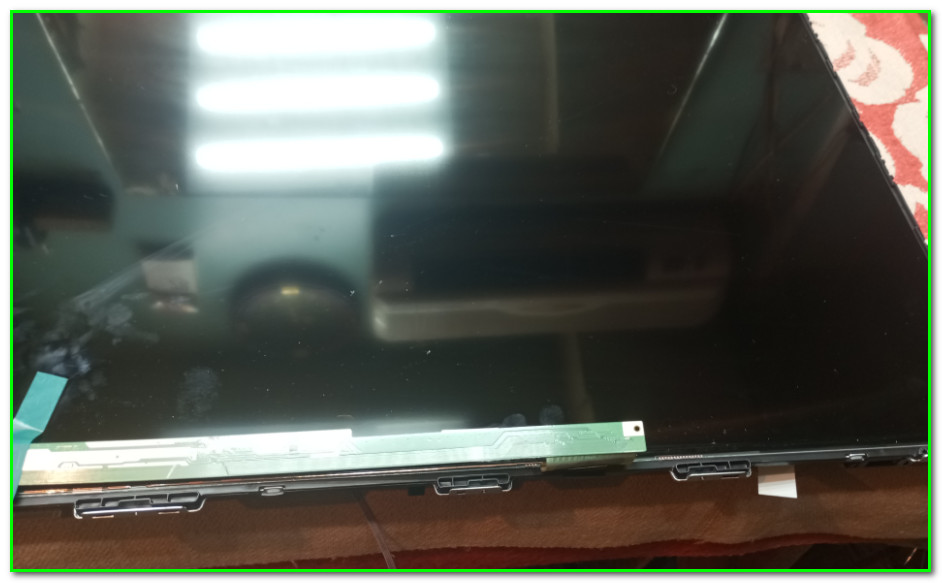

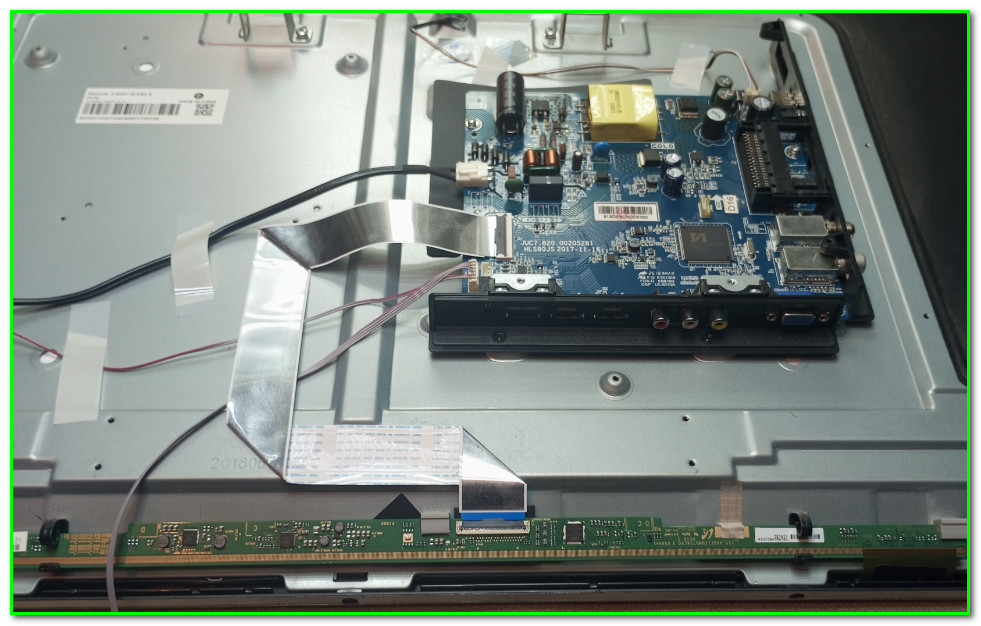

С матрицей тоже никаких проблем- не приклеена, никаких боковых лепестков. Только прежде чем снимать не забываем плату зафиксировать в верхнем положении

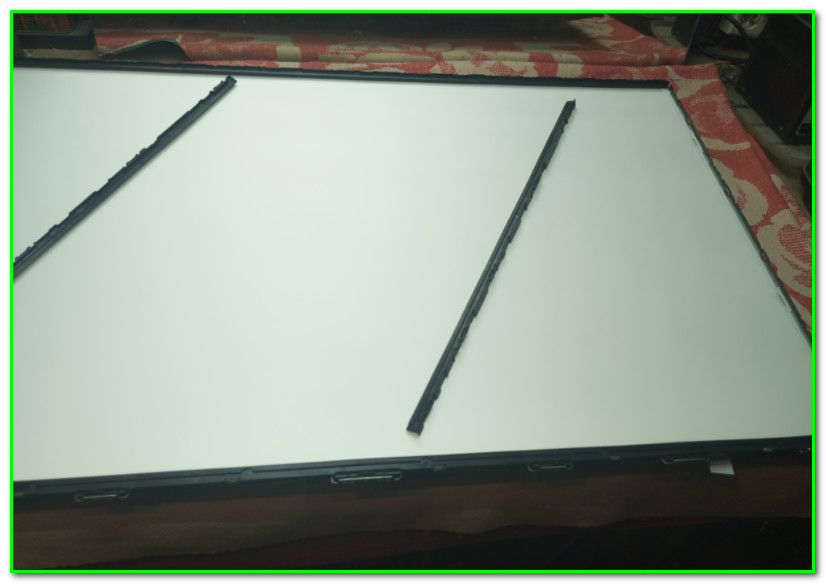

Рамочка, фиксирующая светорассеиватели здесь разборная. Причем сначала нужно снимать боковушки

Ну и вот такие тут у нас планочки:

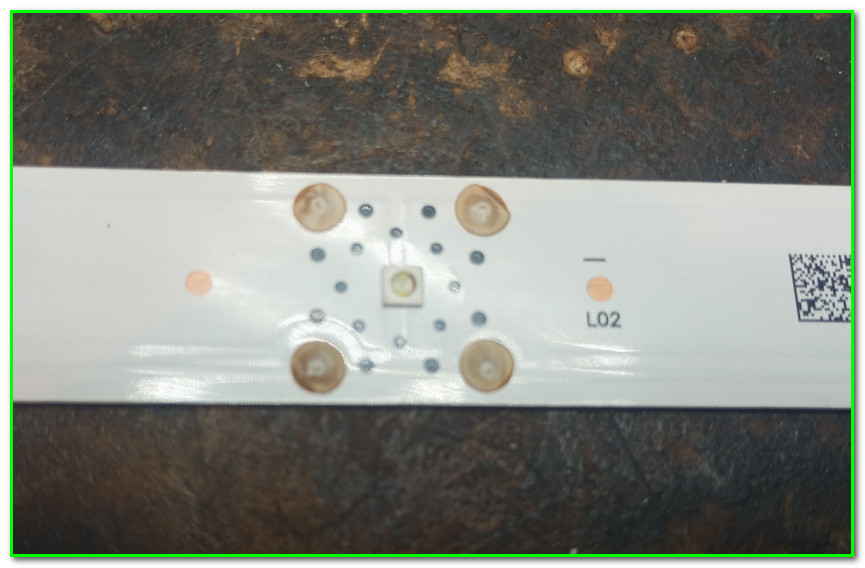

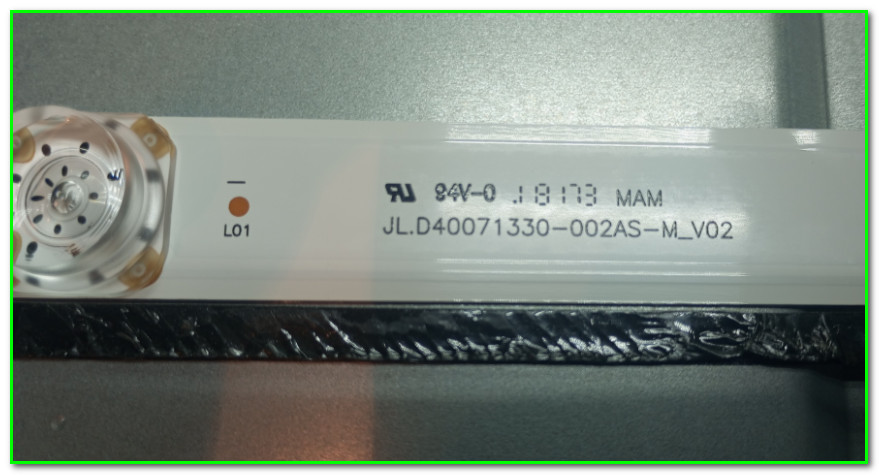

А вот и маркировка

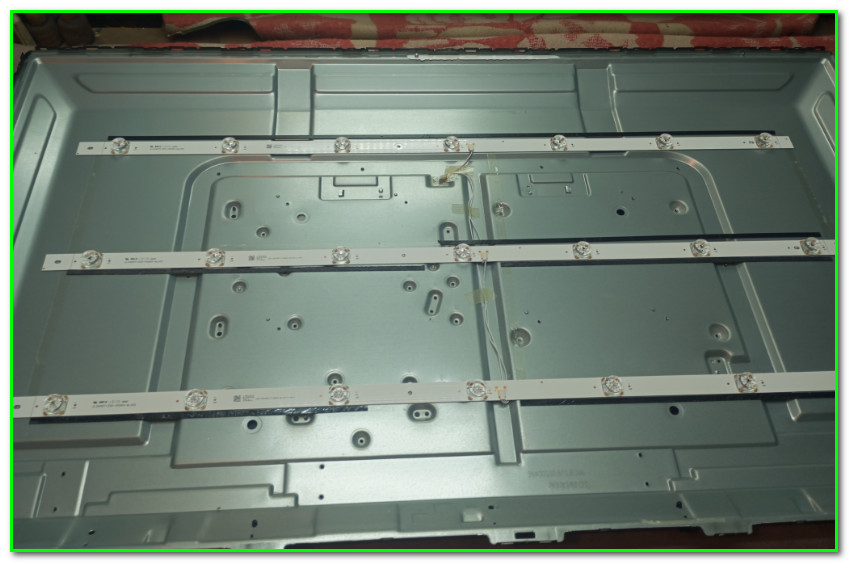

Ну а вообще подробности следующие: всего три алюминиевые планки по 7 светиков на каждой. Включение последовательное, светодиоды 3-х Вольтовые.

В принципе инфы для покупки планок у нас уже достаточно, ну а если есть желание сами светодиоды перепаивать- вот Вам дополнительная инфа:
* Светодиоды здесь применяются типоразмера 3030, 3-х Вольтовые, с широким катодом

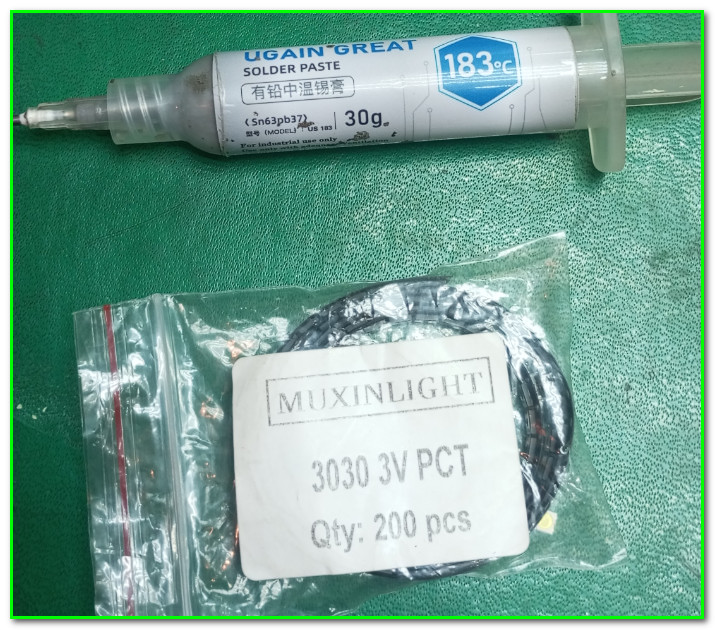

Где купить такие светодиоды Вы можете узнать ВОТ НА ЭТОЙ странице, ну а сама процедура перепаивания никакой сложности не представляет. Вы можете сами убедиться в этом, посмотрев ВИДЕО

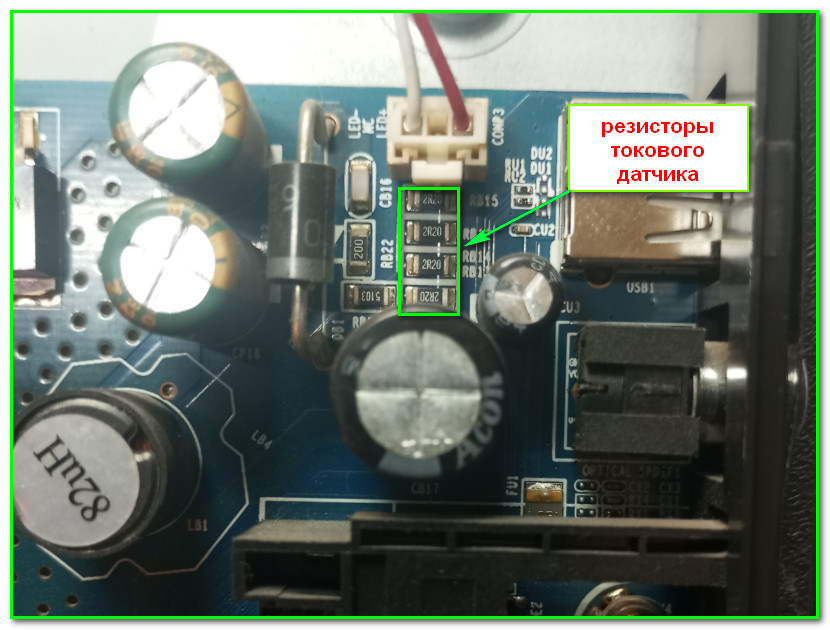

Ну и конечно-же после процедуры замены светодиодов нам необходимо ток подсветки уменьшить. Здесь также все достаточно просто и стандартно- увеличиваем номинал токового датчика. Визуально это 4 низкоомных SMD резистора, находятся они вот здесь:

Можно смело выпаивать любые два даже не проверяя результат.

Ну вот, ремонт можно считать законченным

На этом разрешите закончить, если есть вопросы или просто желание пообщаться- то можете заглянуть к нам на ФОРУМ, и также наш сайт присутствует и в СОЦСЕТЯХ

Удачи в ремонтах!!! 😉
