LG 32LB572V ремонт подсветки
Привет, друзья!! 🙂
Сегодня мы будем ремонтировать подсветку в телеке LG 32LB572V
Собственно говоря, ничего необычного в этой статье не будет: все стандартно- при поступлении аппарата в ремонт симптомы вполне понятные- темный экран, звук есть, если направить прожектор на экран, то картинка присутствует.
Короче говоря статья имеет чисто информационный характер:
* Состав аппарата
* Порядок разборки
* Какие светодиоды применяются
* Как уменьшить подсветку
Итак, поехали…
Состав телевизора

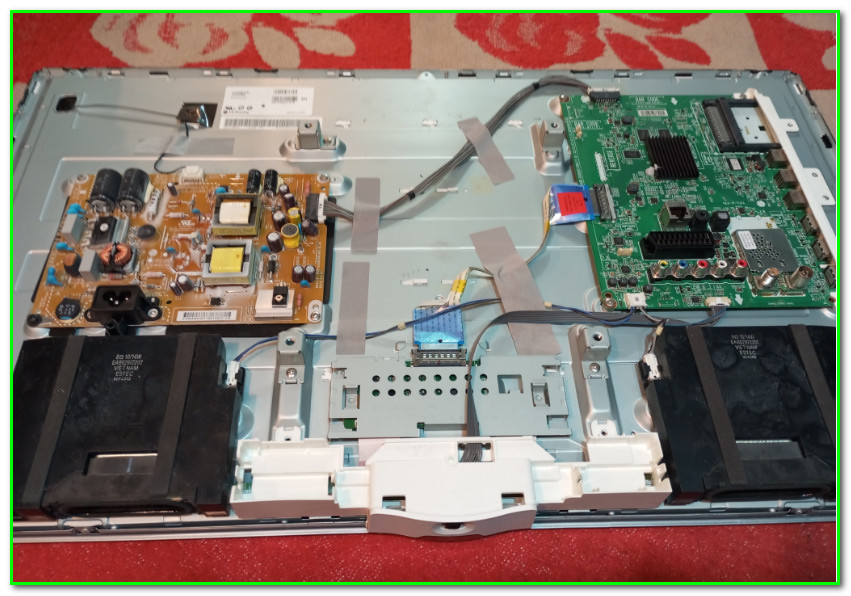

Внутри у нас двух- модульная конструкция:

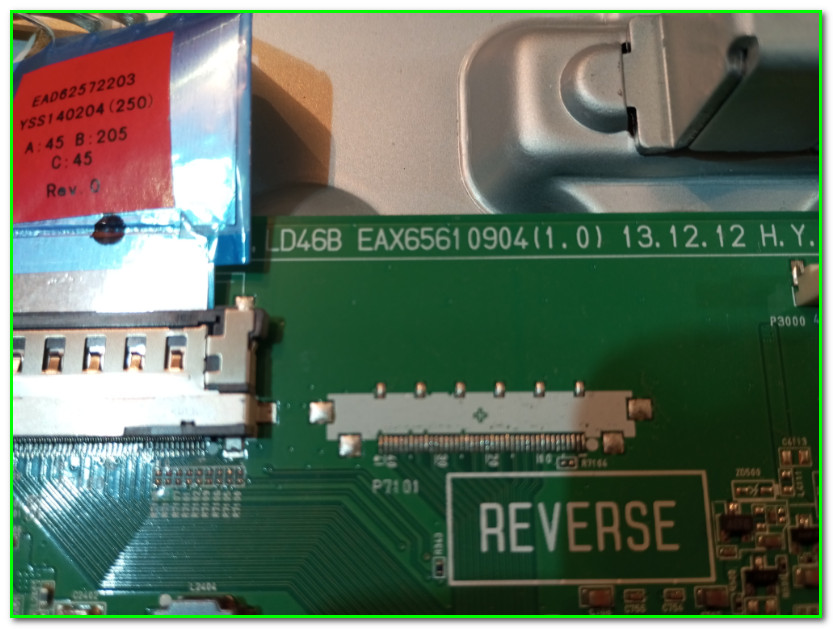

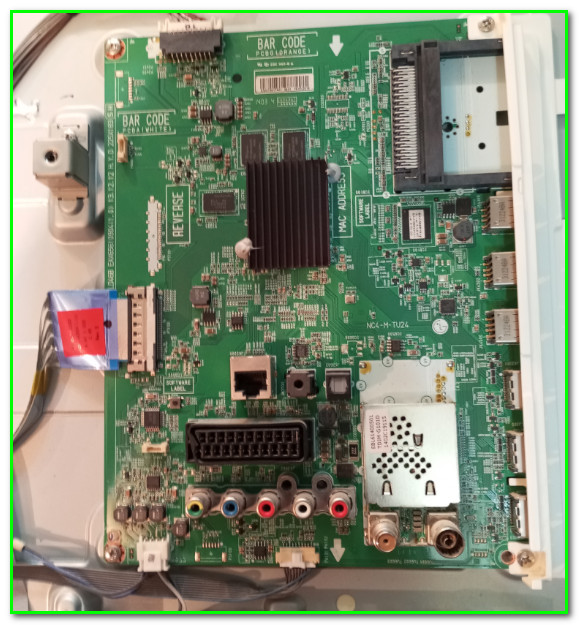

Майн называется LD46B

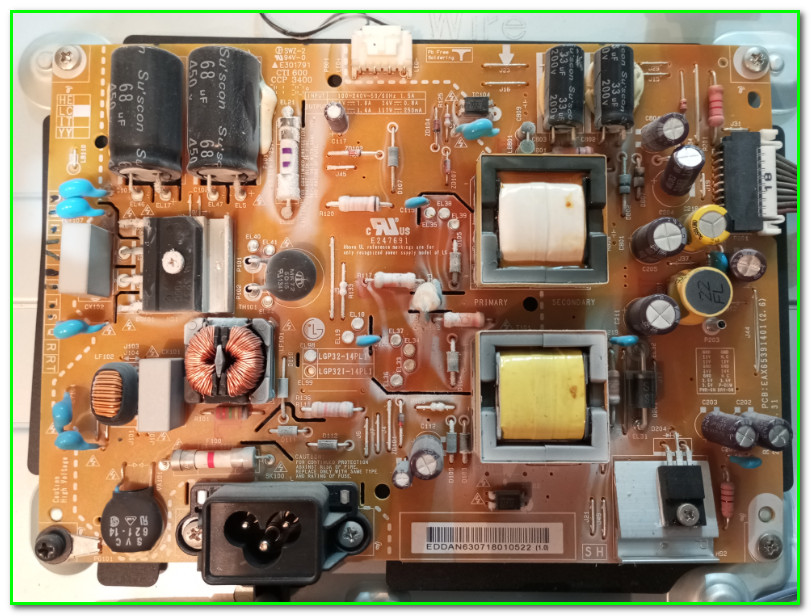

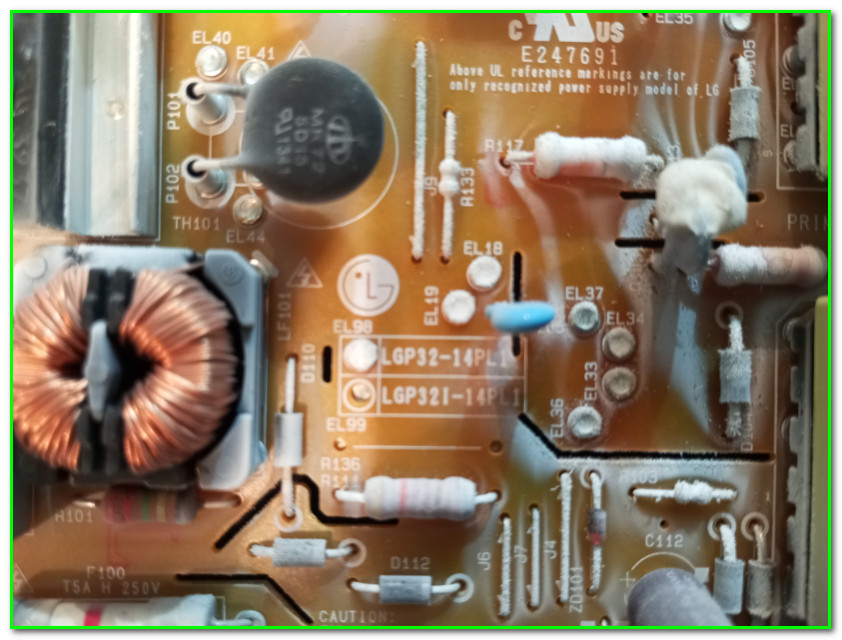

Источник питания, и он-же по совместительству драйвер подсветки LGP32-14PL1
Что там за пыль на нем белая какая-то я не совсем понял. Вроде-бы похоже что какой-то пластик где-то рядом пилили.
Порядок разборки телевизора LG 32LB572V

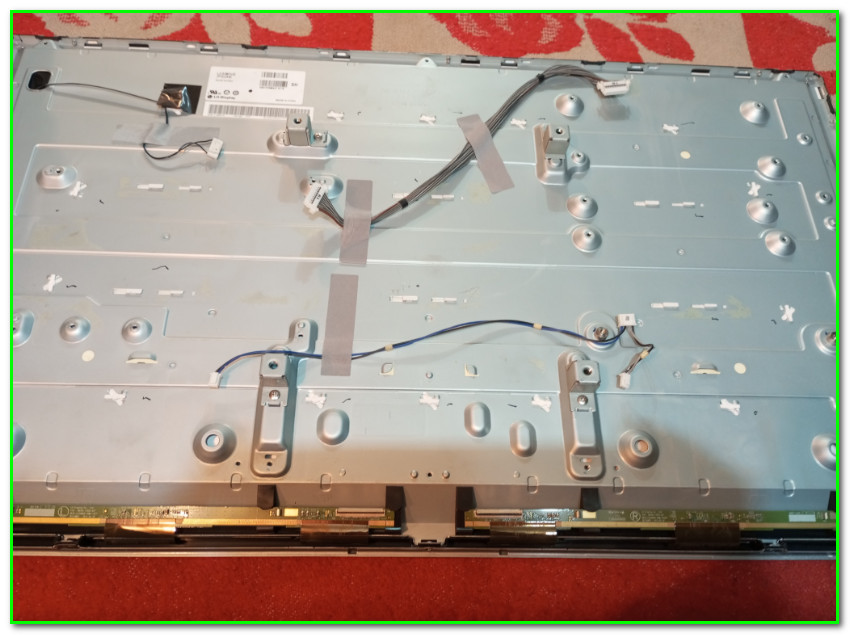

Когда мы ремонтируем подсветку в ЛыЖи-ках, то имеется интересная особенность: необходимо полностью все снимать- все модули, динамики, фотоприемник и даже пластик под источником питания. Ну то есть остается лишь одно голое корыто
Зачем это нужно? Об этом чуть позже…

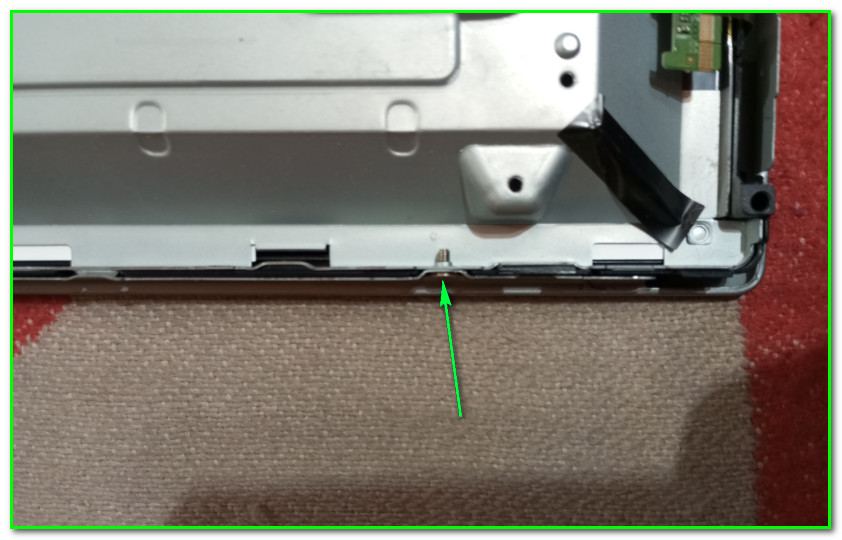

Рамка передняя снимается тоже достаточно просто- она на винтах крепится и их просто-напросто нужно открутить.

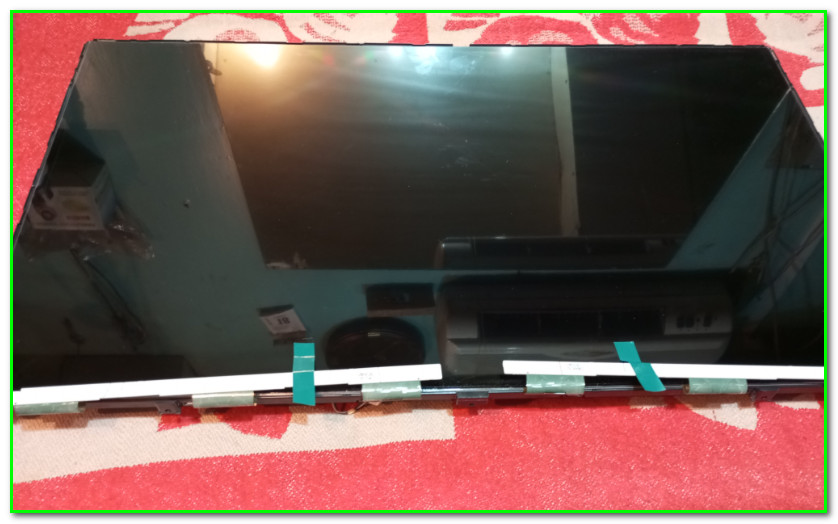

Матрица в этой модели без боковых лепестков, не приклеена, так что достаточно просто освободить платы драйверов и зафиксировать их в вертикальном положении

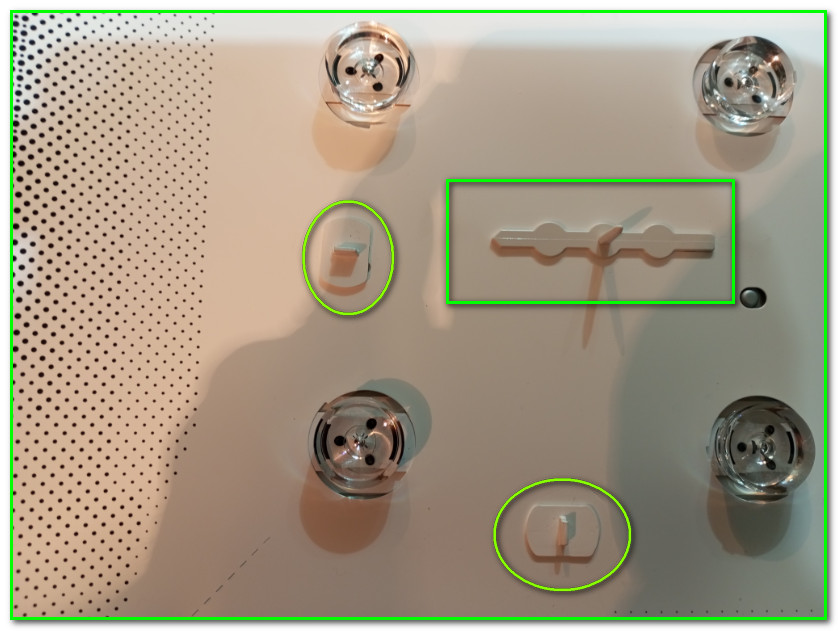

А вот для того чтобы снять нижний белый светорассеиватель, то нам потребуется удалить все вот эти защелки

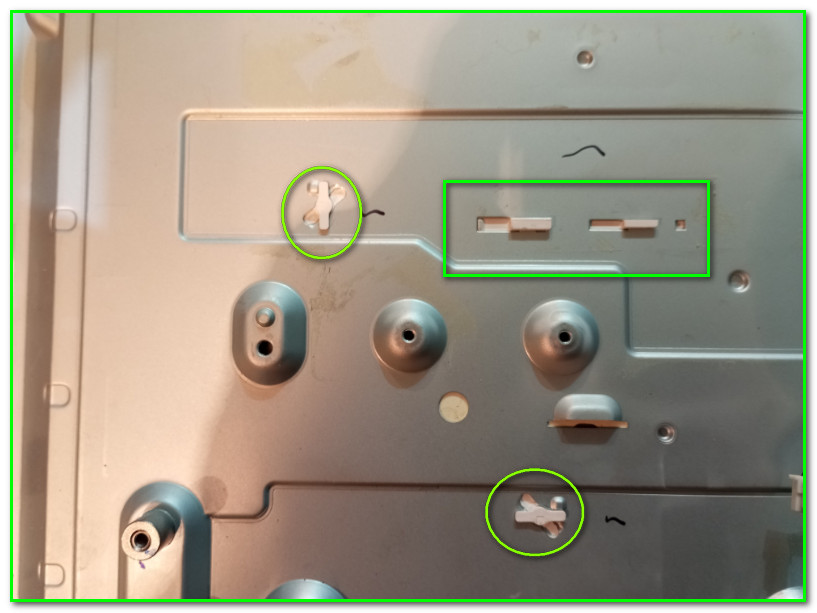

И вот именно поэтому нам и нужно было сначала снимать все модули- защелки снимаются с обратнгой стороны и до них иначе просто никак не добраться
Ну вот мы и до планок добрались…
Какие светодиоды применяются в телевизоре LG 32LB572V

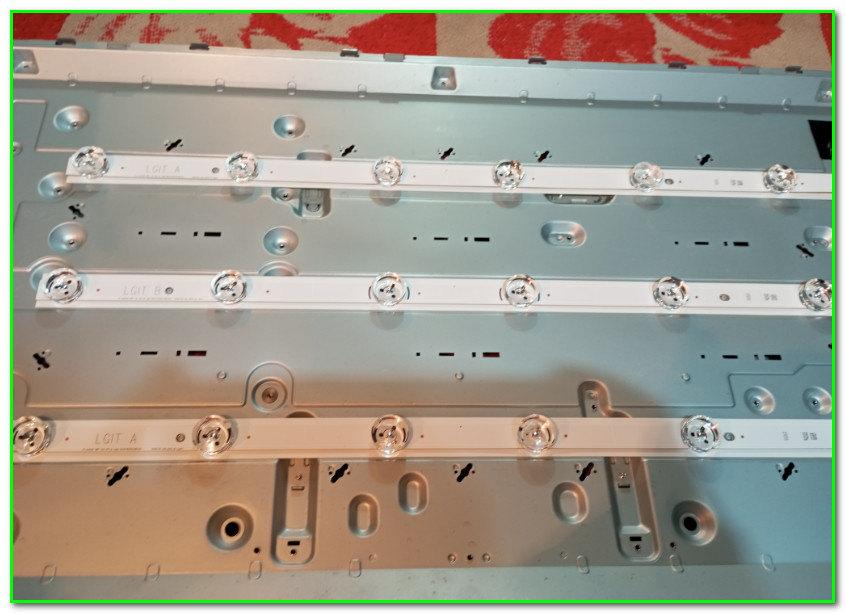

А у нас здесь три планки по 6 светиков на каждой

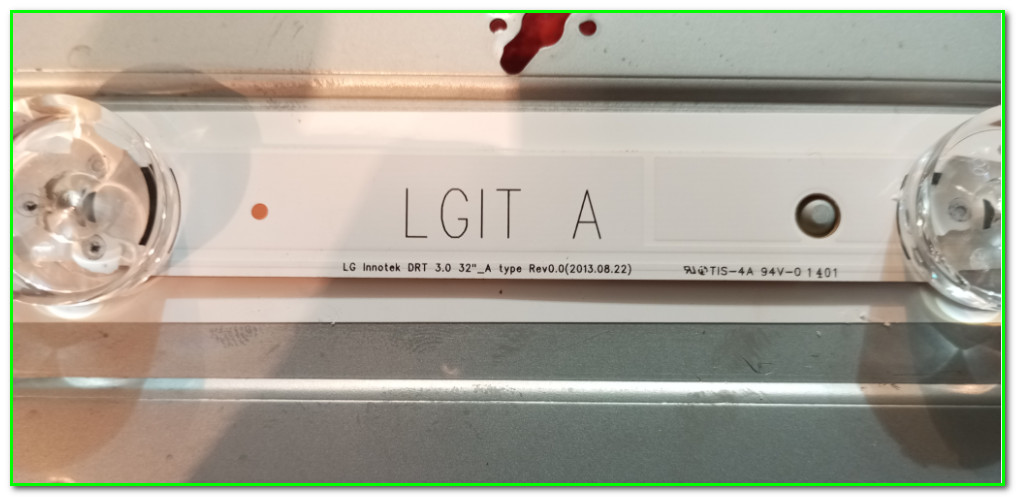

А вот и их название:
Ну, собственно говоря, на этом и всё… Если хотите планки заказывать- то инфу я Вам выложил. При замене имеется тонкость: планки немного разные: на средней присутствует буковка «B», а на крайних- буковка «A».
Если есть желание сами светики перепаивать- то здесь применяются 6-ти Вольтовые, типоразмер 3535, широкий анод. Где их купить- все инфа ЗДЕСЬ
Ну и напоследок, как и обещал- ток подсветки. А по этому поводу уже была статейка- ВОТ ОНА
На этом разрешите откланяться 🙂 Остались вопросы? Заныривайте на наш ФОРУМ!!!
Всем удачных ремонтов!!! 🙂
