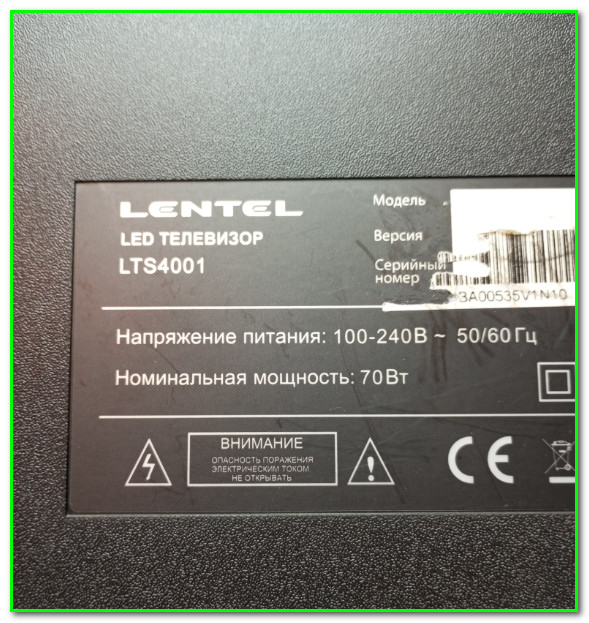

Lentel LTS4001 ремонт подсветки

Привет друзья!! 🙂

Сегодня мы с Вами будем ремонтировать подсветку в телеке Lentel LTS4001

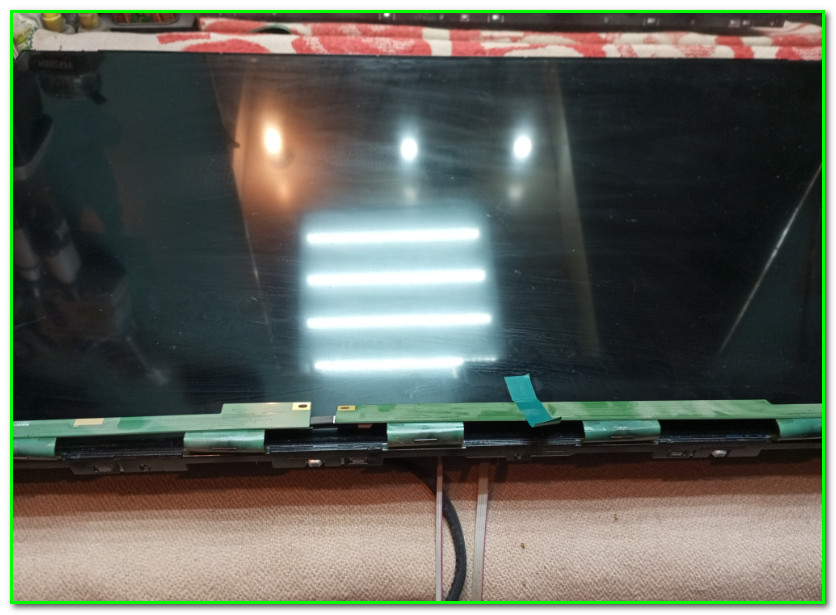

Думаю что все уже догадались что ничего нового здесь не будет- все как всегда: экран темный, звук есть. Для начала мы узнаем что там внутри за потроха, затем проверим исправность LED- драйвера, потом посмотрим как он разбирается, узнаем какие планки светодиодные применяются, ну и напоследок ток подсветки уменьшим. Короче говоря статья будет носить чисто информационный характер. Итак, поехали…

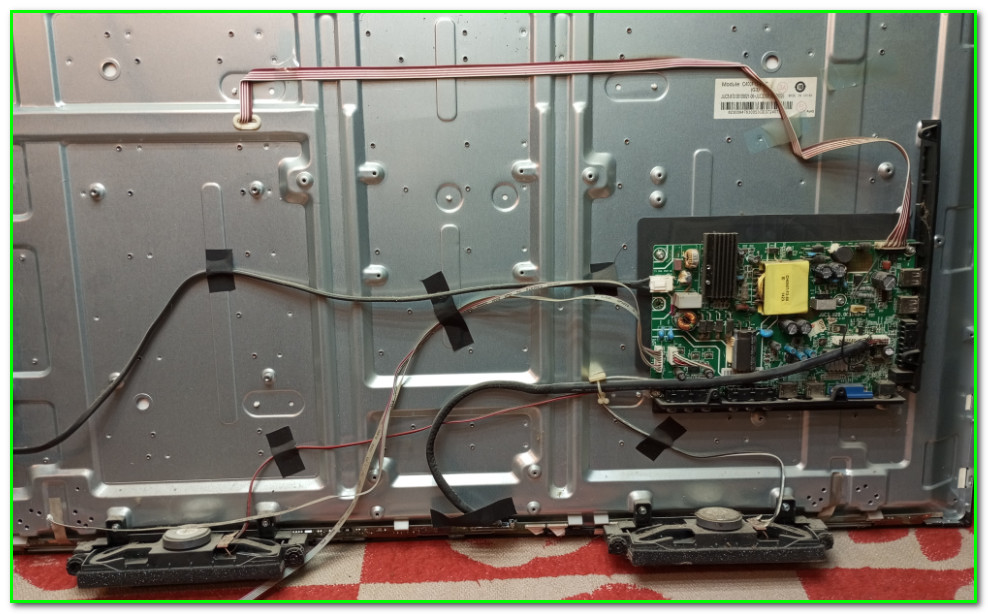

Телек оказался «одноплатником»

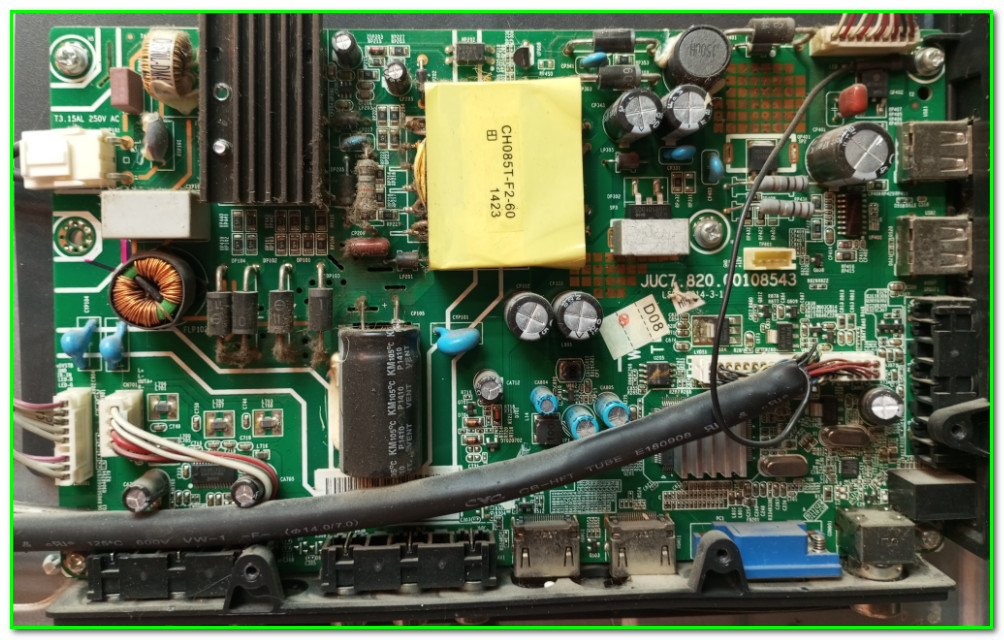

Майн называется JUC7.820.00108543

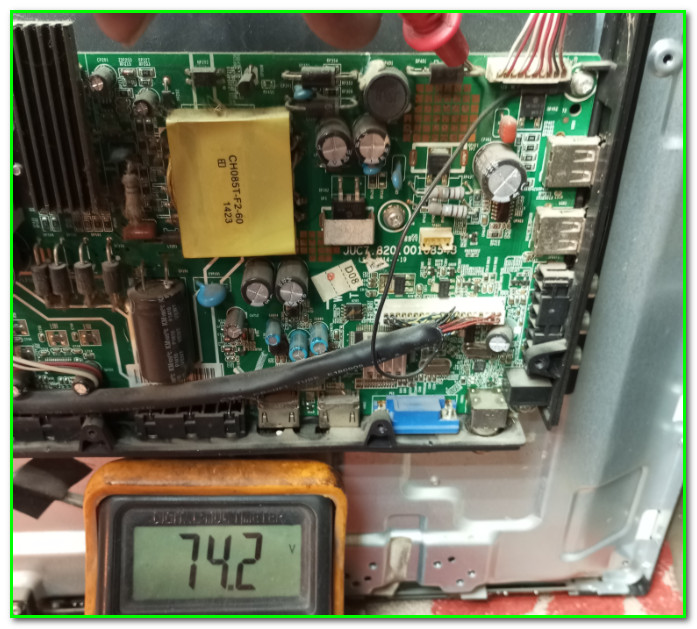

Подключаемся мультиком к разъему подсветки:

Это в дежурном режиме. Пытаемся включить- на выходе бросок где-то Вольт до 200 и затем плавное падение. Ну что-же… Драйвер исправен, напряжение на планки уходит, значит где-то там собака порылась, надо корыто разбирать.

Платы матрицы не приклеены, что не может не радовать. По периметру передней рамки у нас огромная куча винтов.

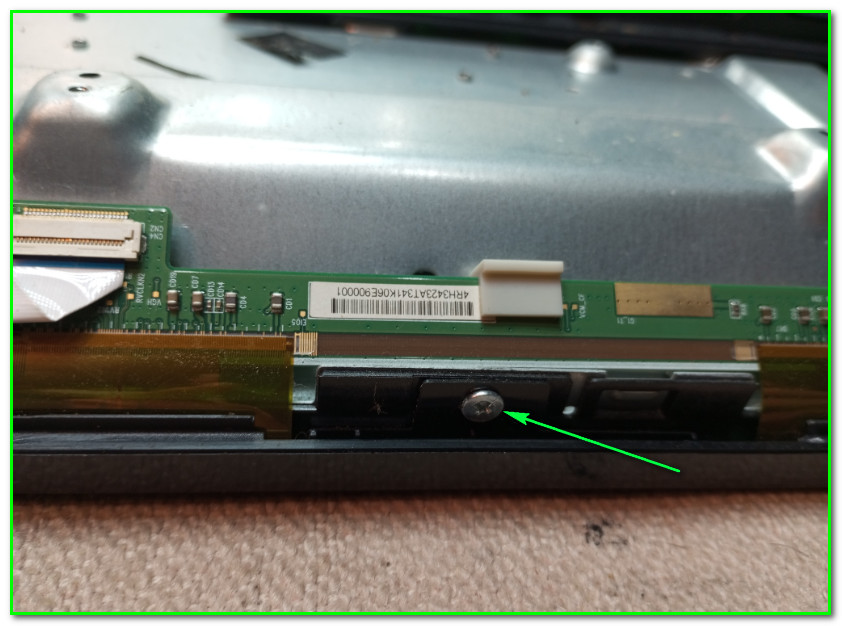

Рамка снялась без проблем, ничего не приклеено. Затем фиксируем матричные платы

Прежде чем снимать матрицу нужно убедиться что она нигде не приклеена. Производитель на скотч её не приляпал, однако в моем случае по углам была какая-то засохшая грязь. Так что лишний раз хочу напомнить что всегда необходимо все внимательно просматривать во избежание печальных последствий.

Вот такие у на внутри планочки находятся:

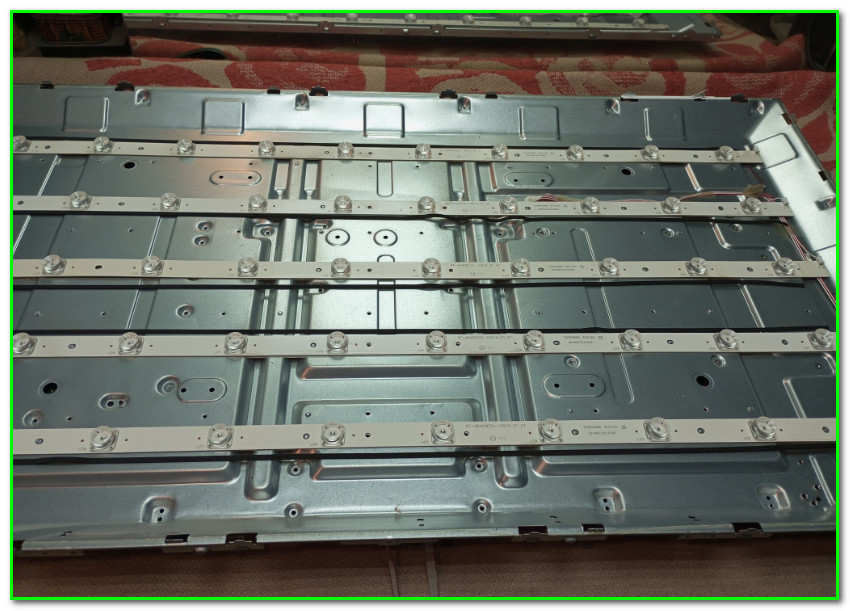

5 текстолитовых планок, по 10 светодиодов на каждой.

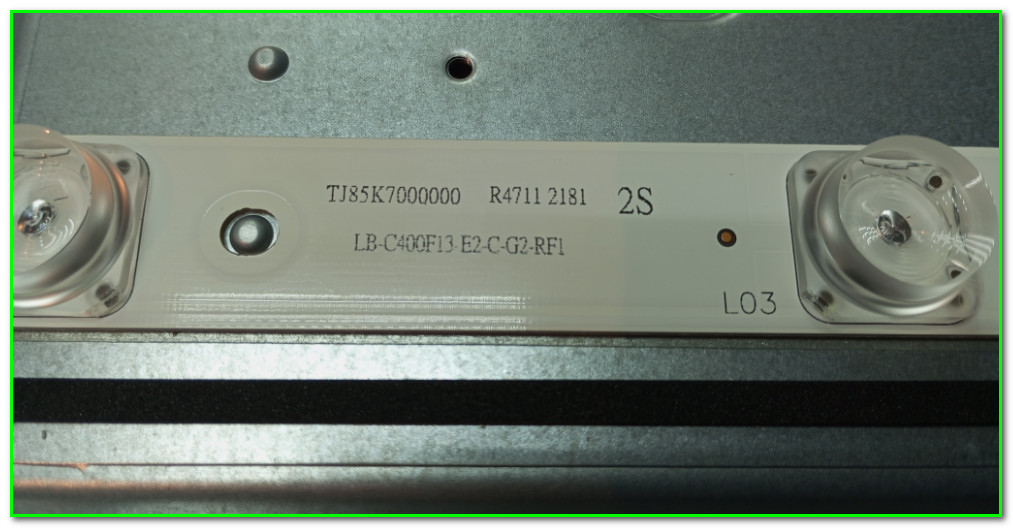

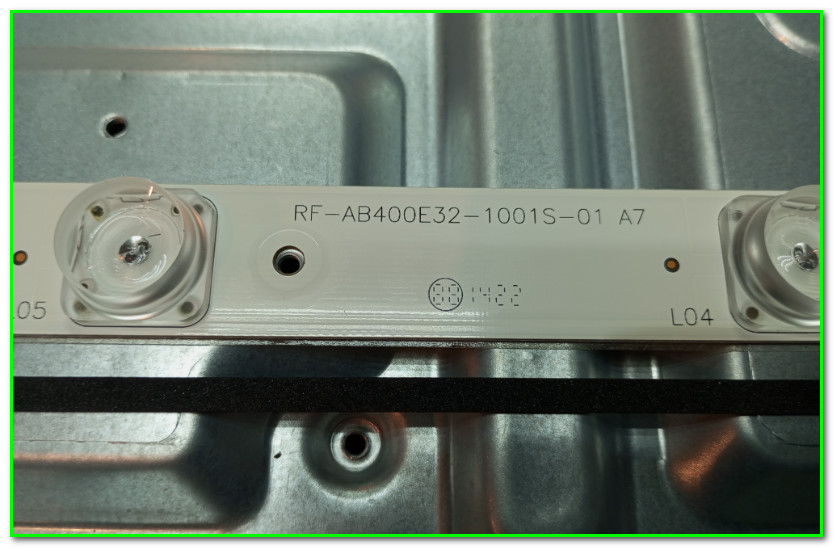

Маркировки на планках вот такие:

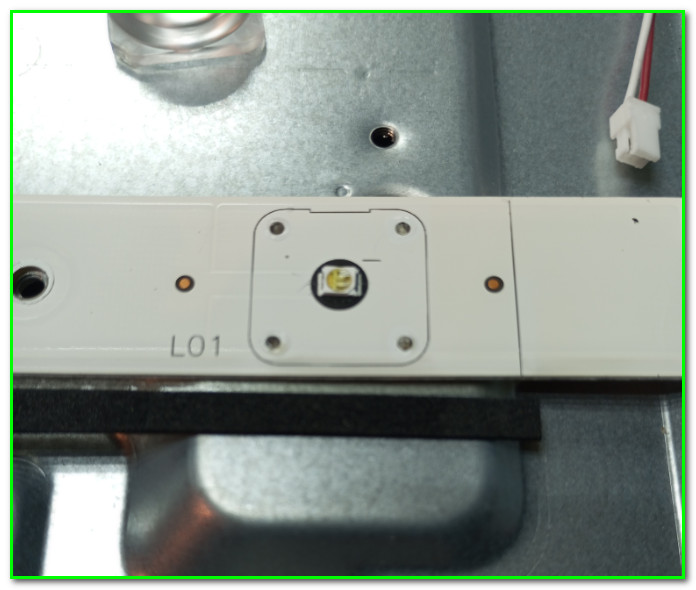

Ну а сами светодиодики выглядят вот так:

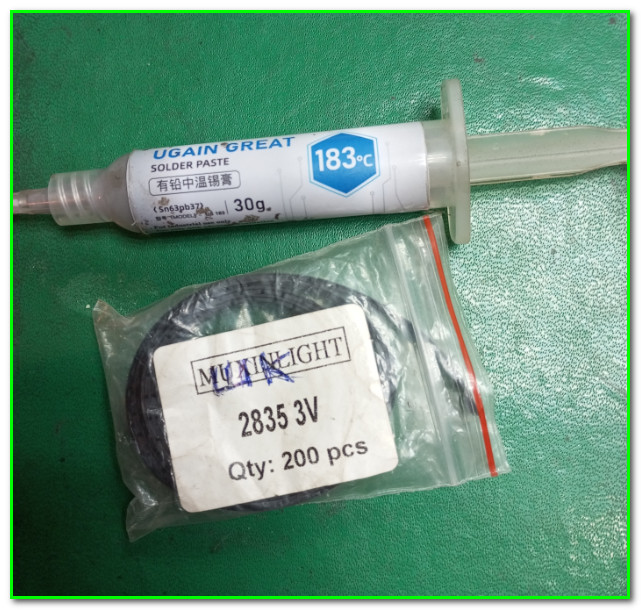

Светодиоды типоразмера 2835, 3-х Вольтовые. Так как лично для меня удобнее сами светодиоды перепаять чем планки заказывать- то я обычно всегда держу при себе ассортимент

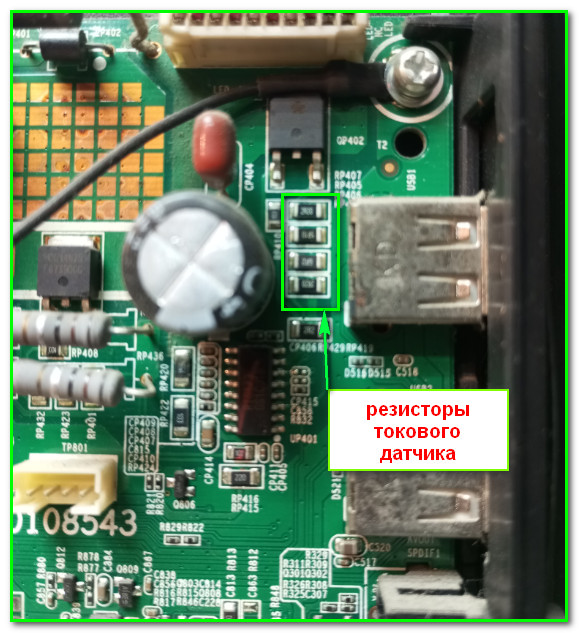

Ну и «под занавес»- уменьшаем ток подсветки. На майне JUC7.820.00108543 это выглядит стандартно: необходимо увеличить номинал токового датчика. Это набор резисторов недалеко от разъема:

Удалил один из них и этого оказалось вполне достаточно 😎

Ну вот, друзья, на этой оптимистичной ноте разрешите и закончить 🙂
Если есть вопросы- заходите к нам на ФОРУМ, пообщаемся

Всем удачи в ремонтах!!! 🙂
