ECON EX-39HS007B ремонт подсветки

Привет друзья!! 🙂

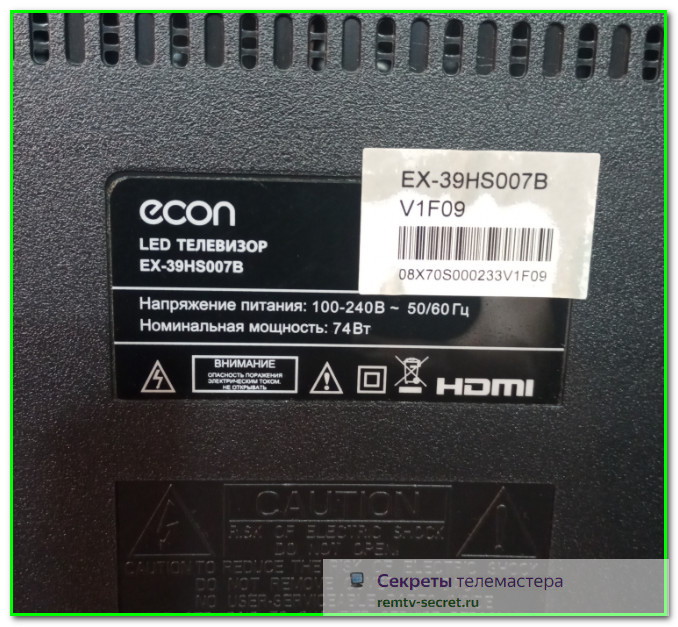

Сегодня мы будем ремонтировать подсветку в телеке ECON EX-39HS007B

Ну ту все как всегда- темный экран, звук есть. Если фонариком посветить то видны силуэты.
Короче говоря все у нас будет стандартно- проверим исправность LED-драйвера и если там все в порядке, то будем разбирать корыто. Заодно узнаем как он разбирается, узнаем какие светодиоды применяются, ну и ток подсветки уменьшить не забудем. Итак, поехали… 🙂

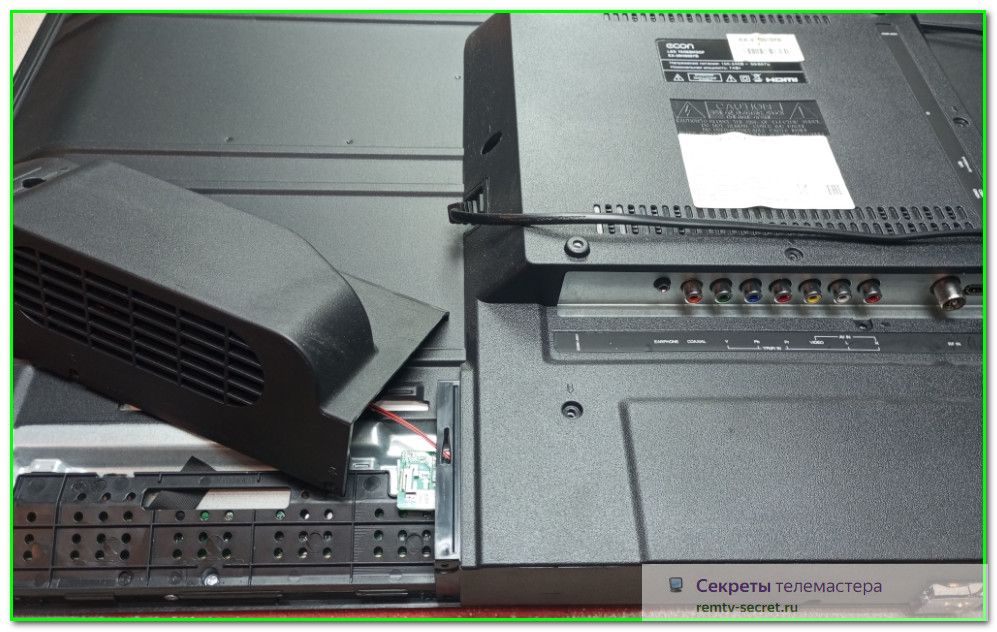

При разборке необходимо учесть что сначала необходимо снять боковые крышечки (которые с динамиками), так как они не дадут снять основную крышку

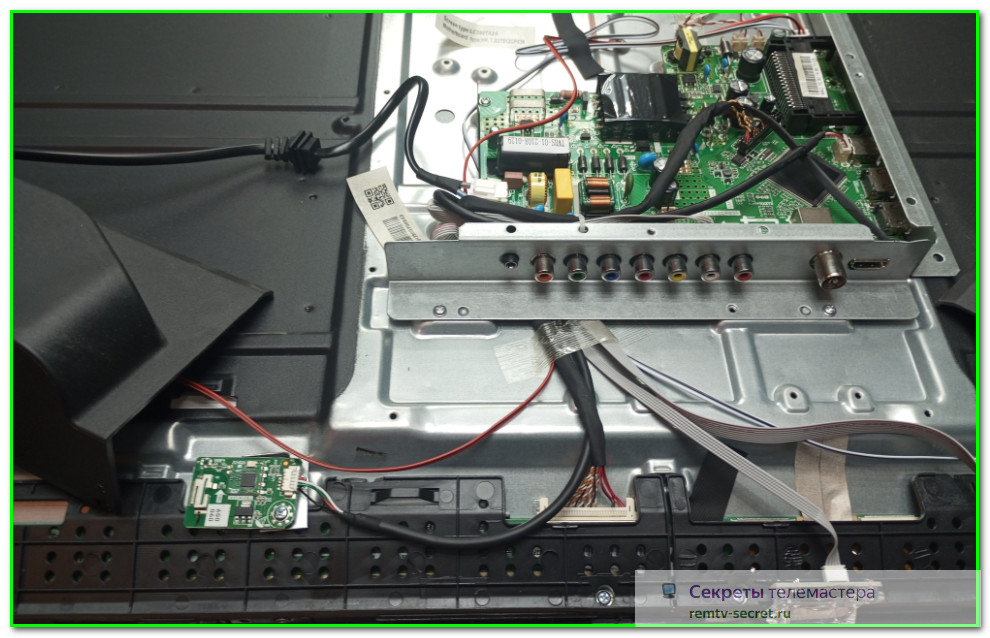

Ну здесь все как всегда- провода запрятали под уголок и пока мы его не снимем, то мы их просто отключить не сможем

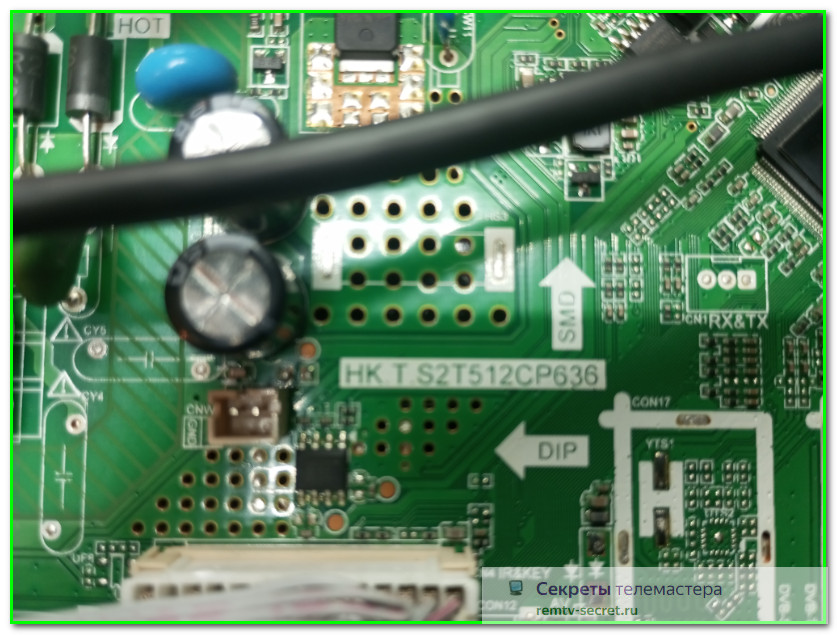

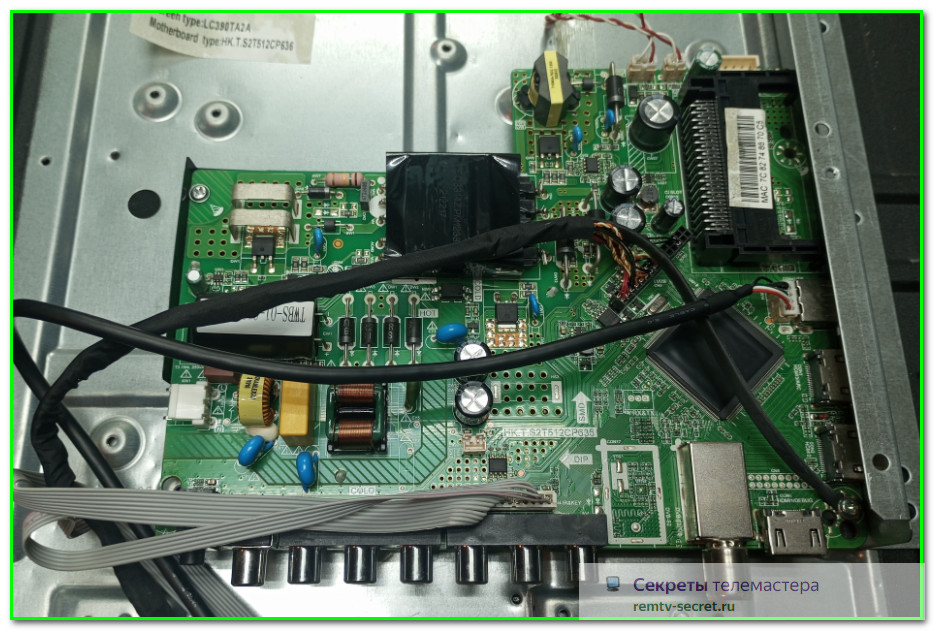

Майн здесь называется HK.T.S2T512CP636

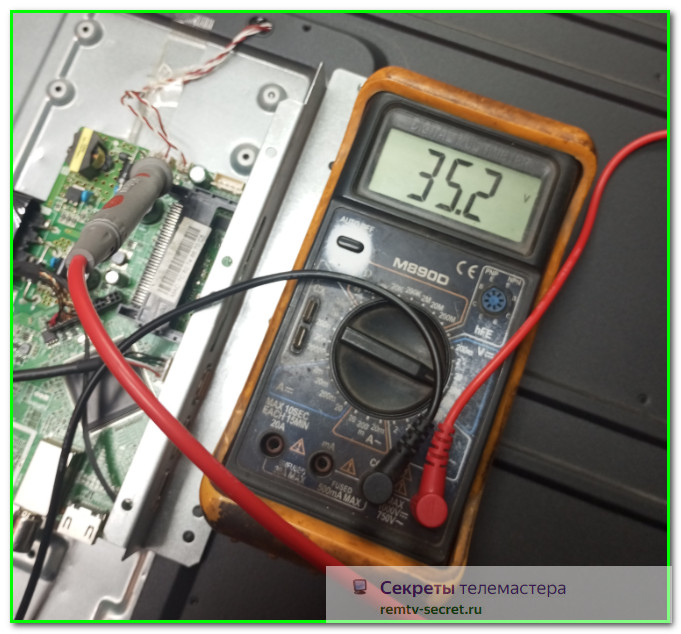

Внешне проблем не наблюдается, «пузатеньких» емкостей нету. Проверяем что у нас на выходе LED-драйвера происходит. Подключаемся к разъему планок. Мультик в дежурном режиме показал +35.2V

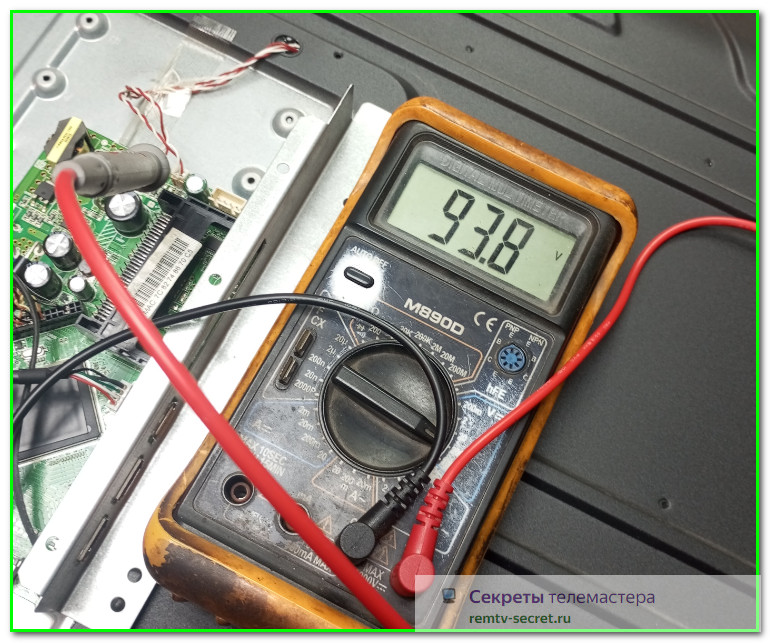

Включаем- на выходе наблюдается бросок до 95V, затем плавное падение.

Ну все ясно- драйвер работает, надо корыто разбирать. Приступаем…

В первую очередь платы матрицы надо освободить. Они здесь под пластиковой крышкой спрятаны

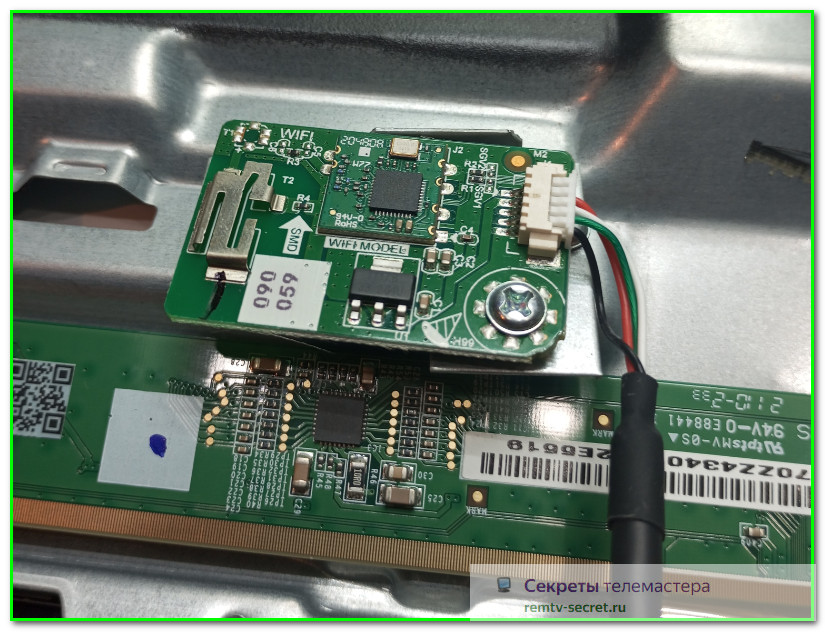

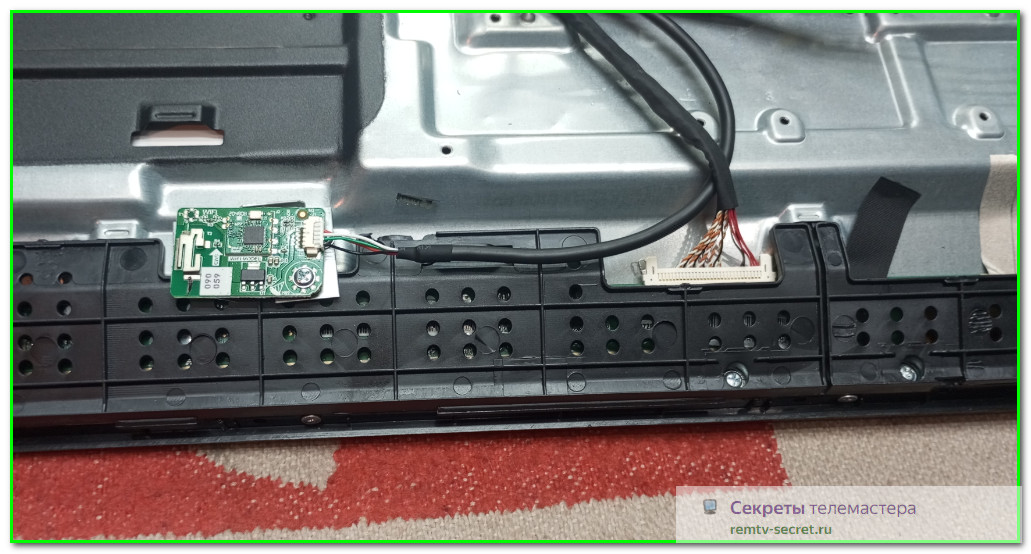

Еще модуль ВиФи имеется, тоже нам мешаться будет

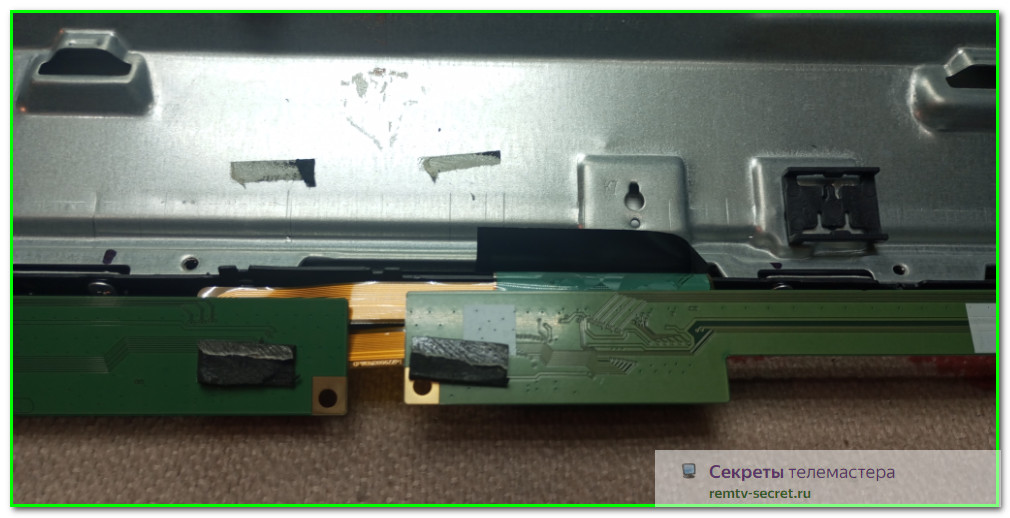

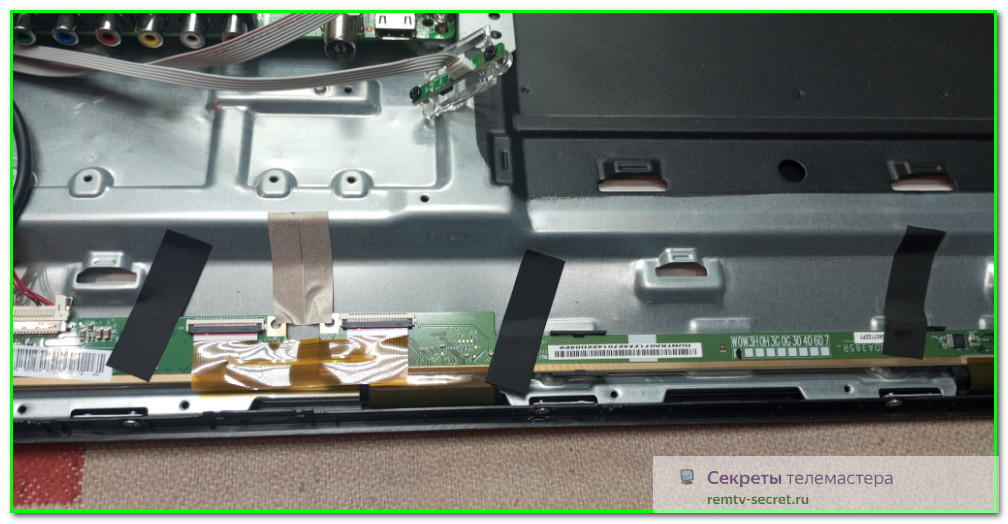

В общем все это мы снимаем. На самих платах как всегда куча полосок скотча

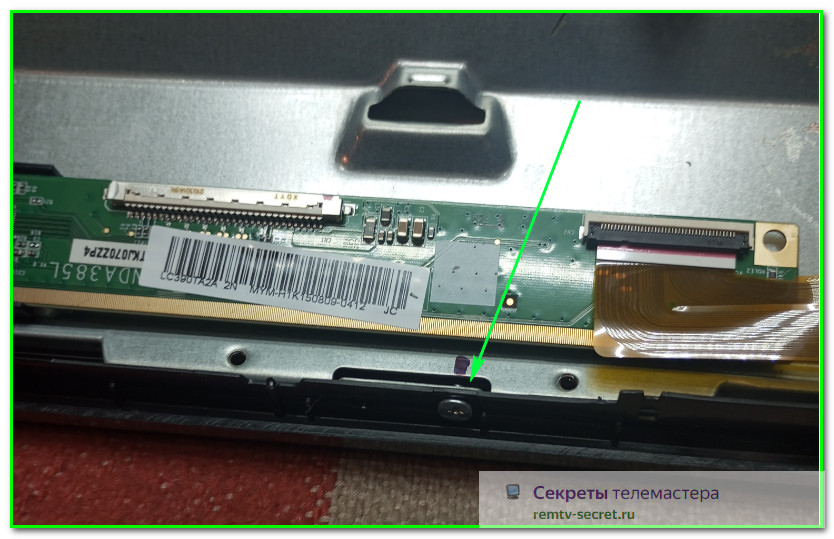

Сами платы крепятся к корпусу на пластиковых защелках, но кроме этого еще и подклеены в нескольких местах

Мы их пока возвращаем на место чтобы не болтались и начинаем снимать рамку. В нижней части имеются винты. Я их обычно помечаю маркером чтобы потом отверстия при сборке не перепутать.

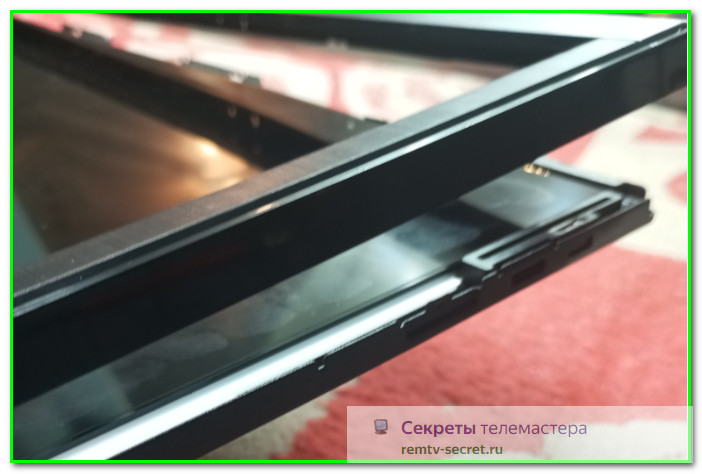

По периметру рамки у нас обычные стандартные защелки

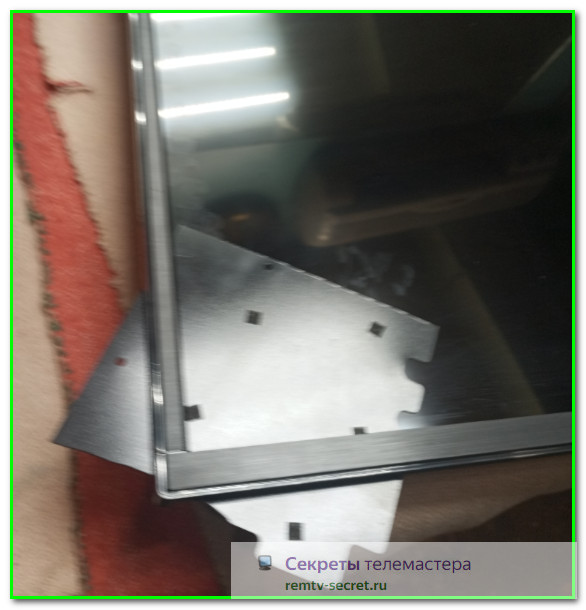

Небольшой совет: когда мы рамку начинаем с защелок снимать, она, зараза, болтается в разные стороны. Того гляди стекло зацепит… Поэтому при размерах телека более 32 дюйма, я обычно по углам всегда куски пластика подкладываю на всякий случай

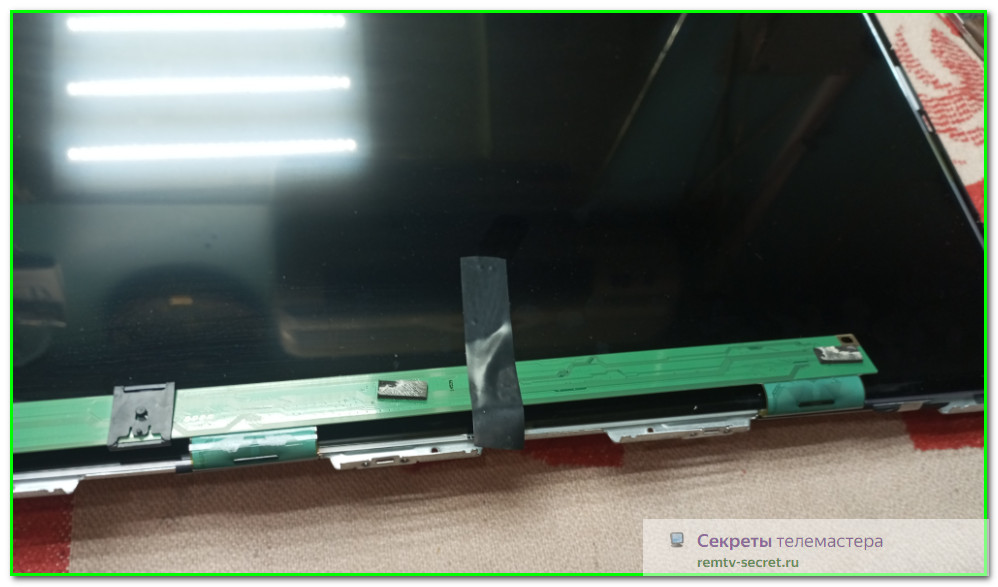

Рамку сняли, платы матричные освободили и фиксируем их в вертикальном положении.

Матрас здесь у нас не приклеенный, снялся без проблем.

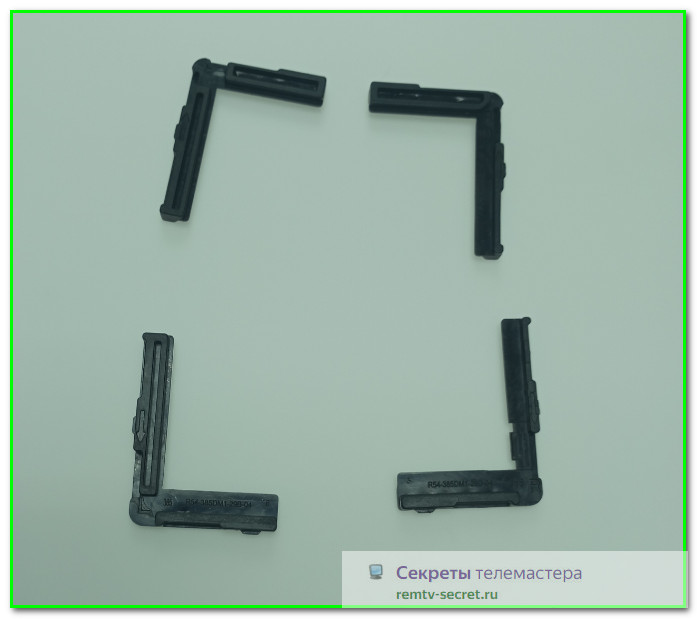

Оказалось что здесь даже светорассеивающие пленочки никак не прижимаются. Лишь по углам имеются уголки-направляющие для матрицы. Их тоже лучше пока снять

А теперь начинается самое интересное… 😎

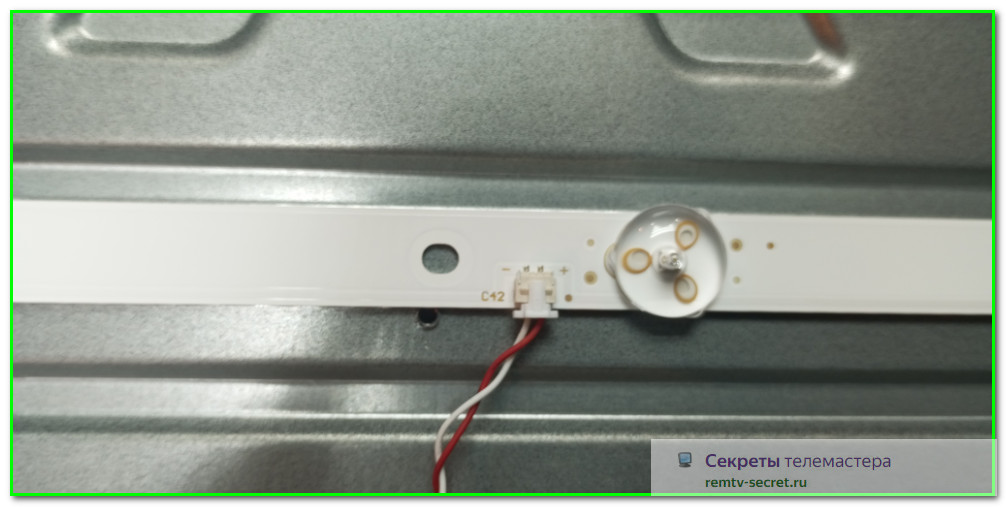

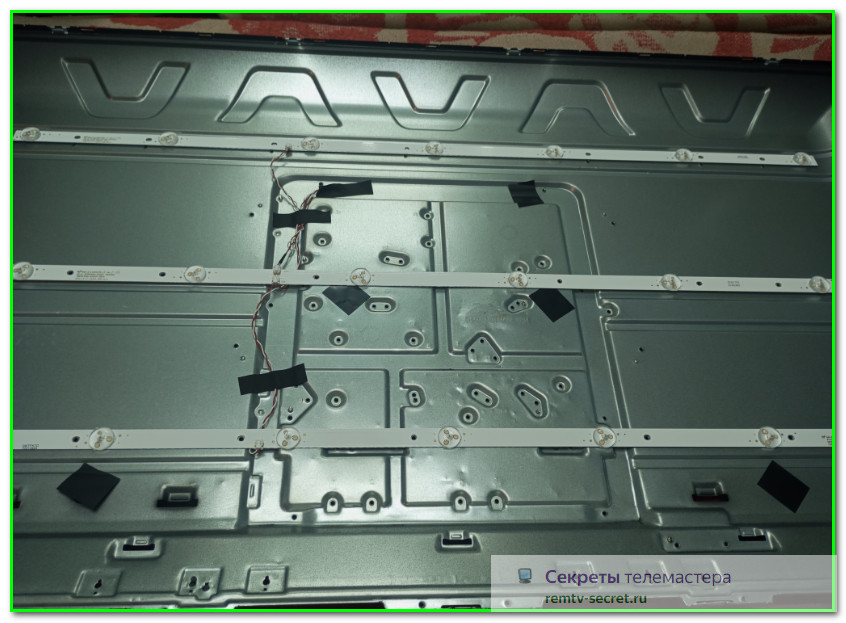

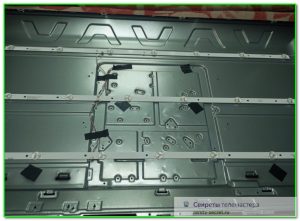

Вот такие тут у нас планочки оказались:

В чем прикол: на верхней и нижней планках по 7 светодиодов и по одному разъему

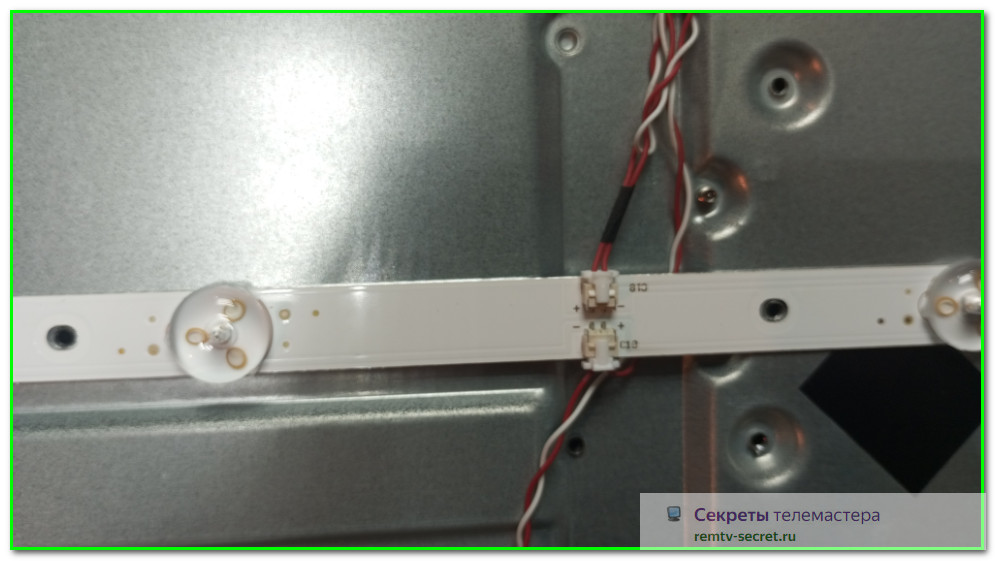

А на средней 6 светодиодов и два разъема

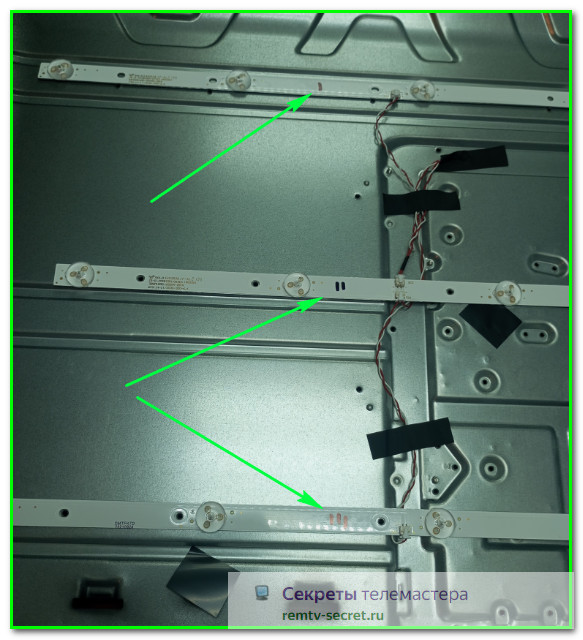

Потом присмотрелся внимательно и заметил что на нижней планке еще и дорожки отличаются от верхней. Короче говоря все планки разные. Так что пометил я их маркером чтобы потом ничего не перепутать

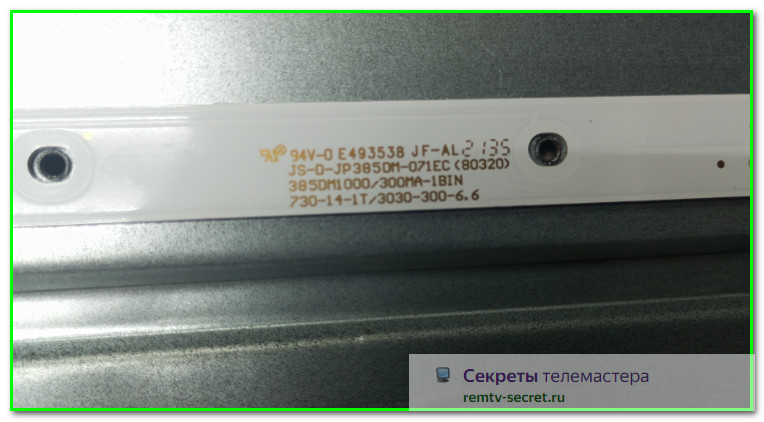

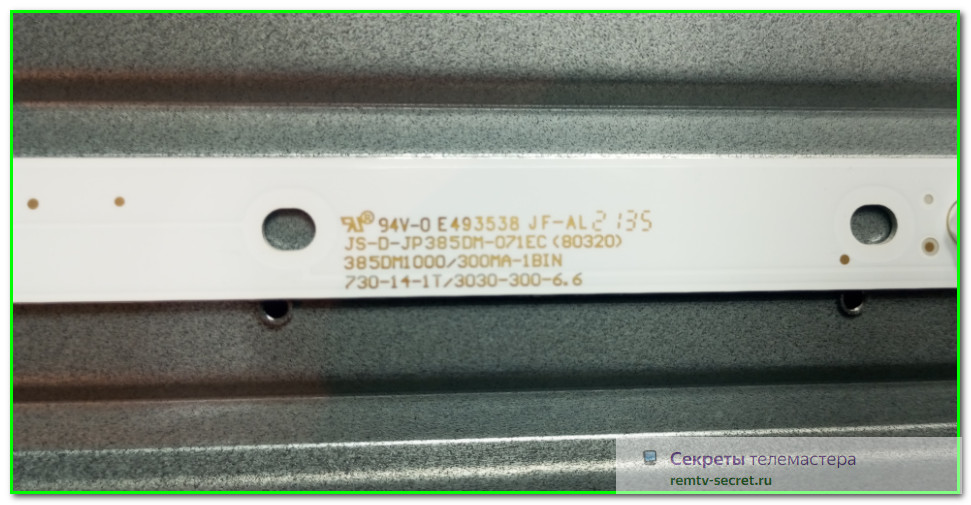

Поэтому маркировки на планках сфотках каждую по отдельности. Вот верхняя:

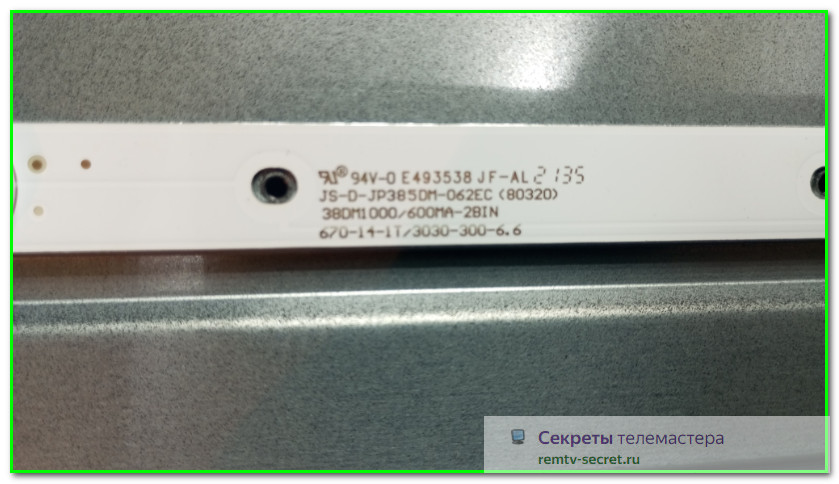

Вот средняя:

А вот нижняя:

Вот такие вот дела… 😎

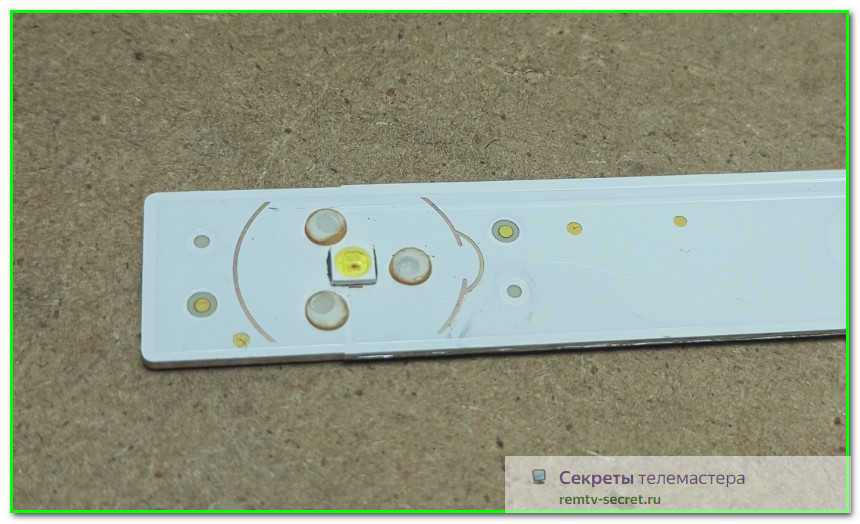

Ну я уже говорил что мне легче сами светодиоды перепаять чем заказывать и планки и ждать потом неделю. Сам процесс никакой сложности не представляет, просто гляньте видео и сами все поймете:

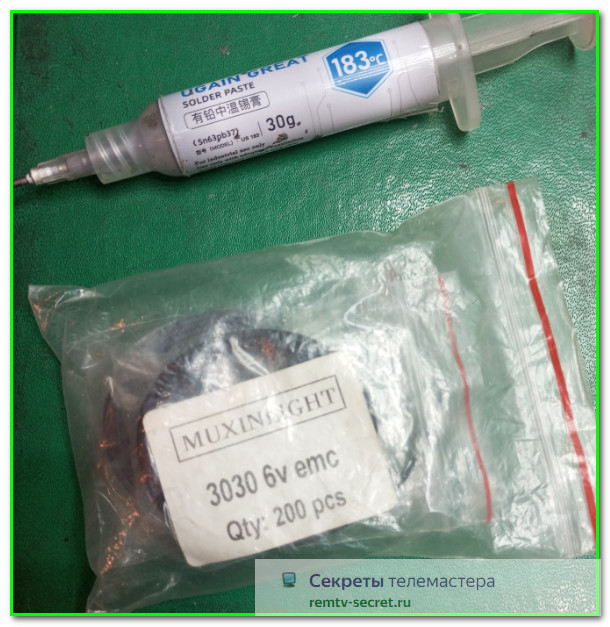

Светодиоды здесь 6-ти Вольтовые, типоразмер 3030, контакты EMC

Там еще паста паяльная нужна будет. Конечно-же все это у меня имеется

Перепаивать конечно-же нужно сразу все светики, пусть даже половина из них и живая. Главное правило последовательной цепи- это чтобы все элементы имели одинаковые параметры. Потом клеим «пуговицы», ждем минут 30 и телек можно собирать 🙂

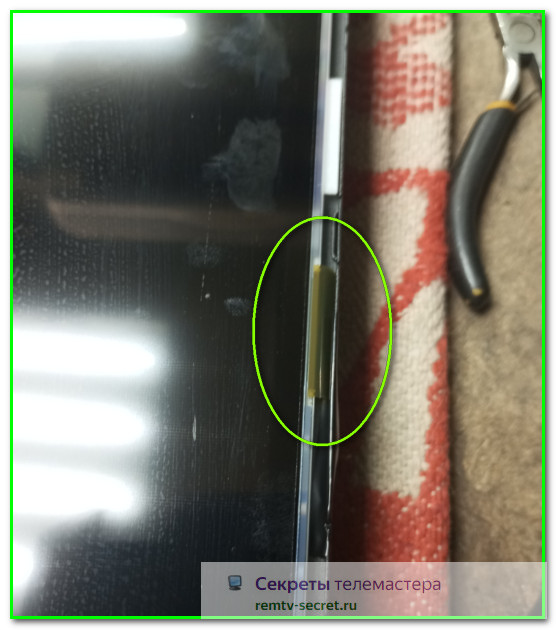

Еще один важный нюанс- у матрицы с правой стороны лепестки имеются. При сборке на забывает заправить их на место!

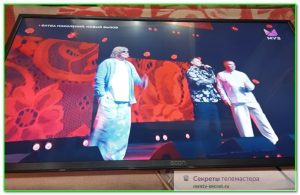

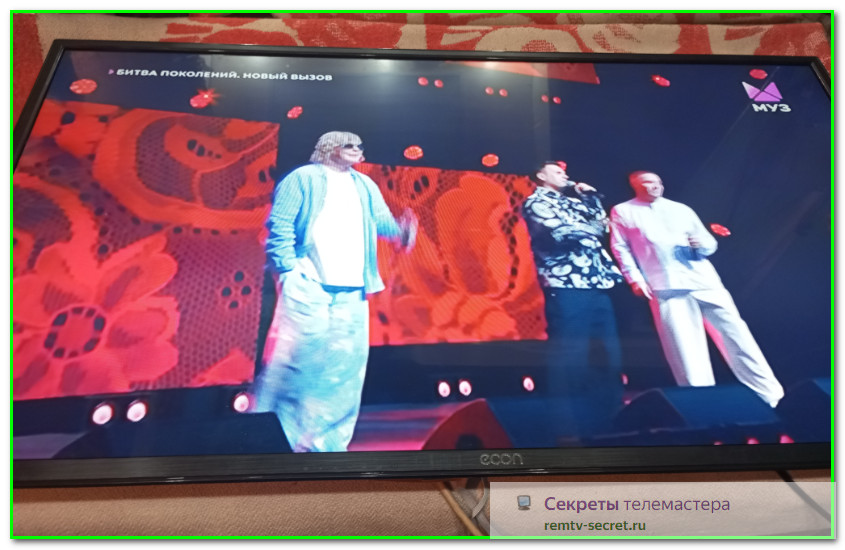

Ну, собственно, ремонт закончен 🙂

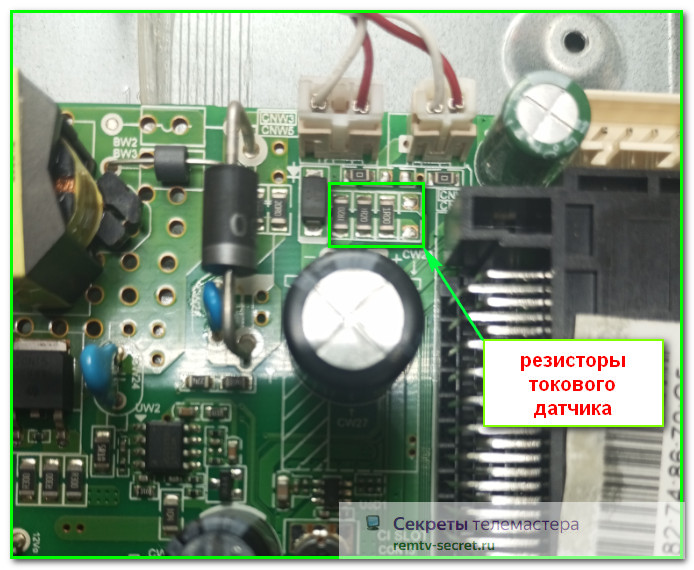

Ну и конечно-же священный ритуал- ток подсветки уменьшаем. Мы же не хотим повторов? 😉 Здесь у нас все стандартно- наш любимый токовой датчик. Вот здесь он находится:

Три низкоОмных параллельно-включенных SMD резистора. Смело выпаиваем любой из них.

На этом разрешите и закончить 🙂 Если есть вопросы или просто желание пообщаться- можете посетить наш ФОРУМ. Также наш сайт имеет группы в СОЦСЕТЯХ

Удачи в ремонтах!! 🙂
