Econ EX-32HS019 ремонт подсветки
Привет друзья!! 😎
Сегодня у нас в ремонте будет телек Econ EX-32HS019
Проблема стандартная- экран темный, звук есть, видны силуэты. Ну то есть все понятно- подсветка не работает. Так что данная статья никаких сюрпризов не обещает и будет носить чисто информационный характер- состав, порядок разборки, какие светодиоды и как уменьшить подсветку.
Состав телевизора Econ EX-32HS019

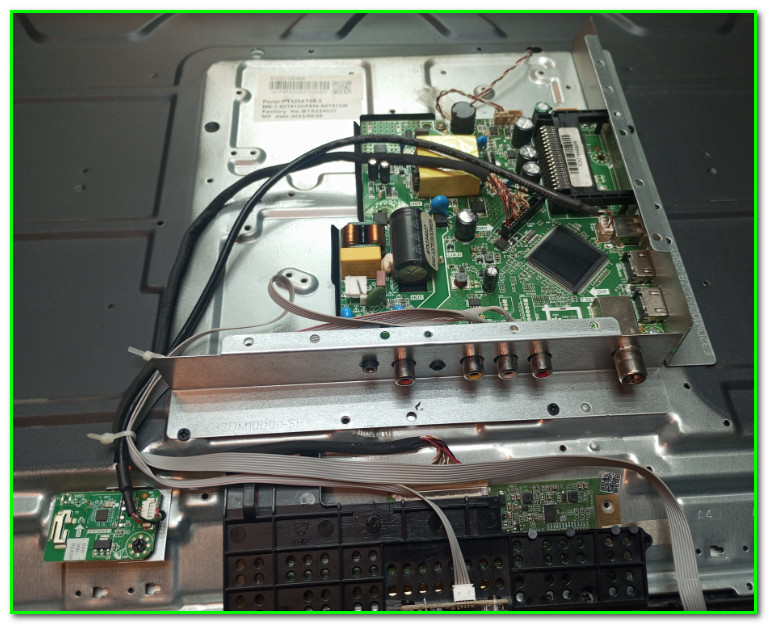

А здесь у нас самый обычный «одноплатник» без СМАРТа, правда с ВиФИ- модулем.

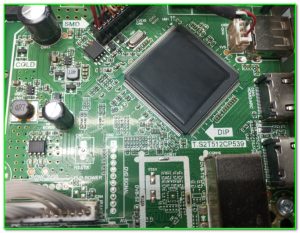

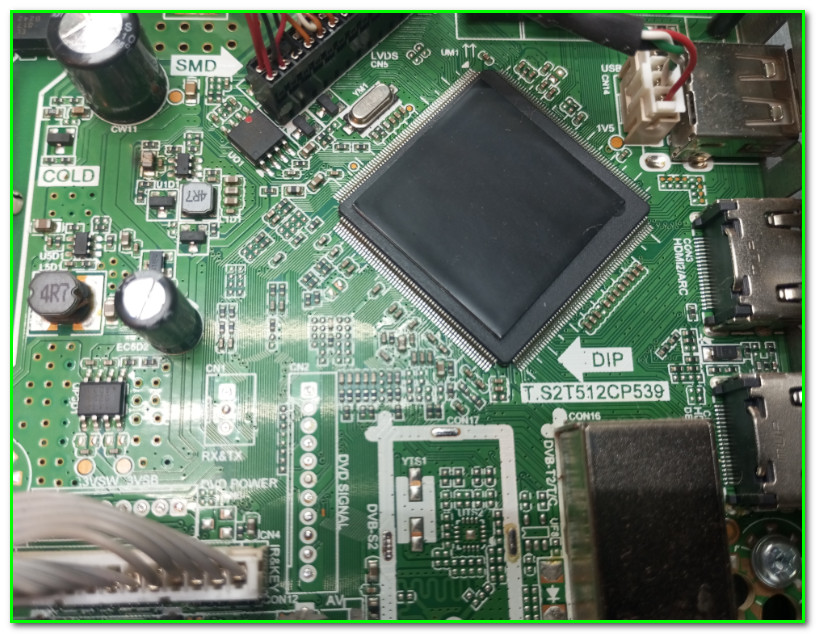

Майн называется T.S2T512CP539

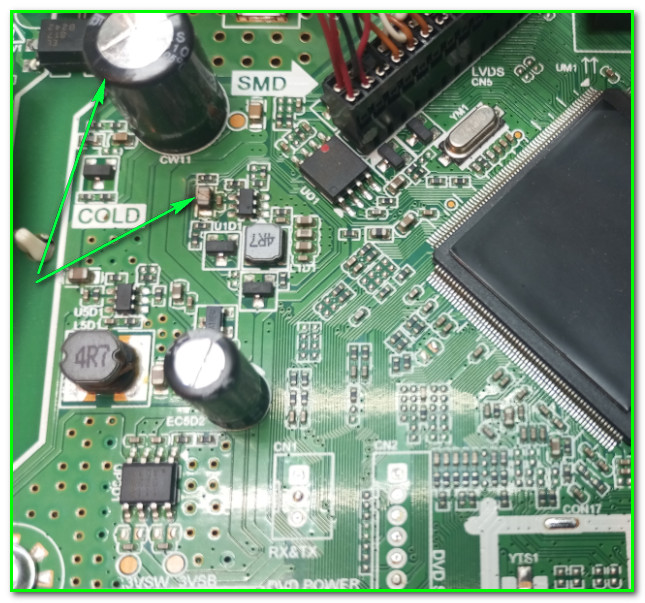

Кстати. Обратил я тут внимание на одну интересную особенность у этих майнов: емкость у них по выходу +12V частенько «дуется» (обычно устанавливается кондер 470 мкФ * 25V). Из-за этого начинает вскипать и SMD-шный кондерчик на входе DC/DC преобразователя (см. картинку ниже)
Ну а дальше как повезет- иногда эта SMD-ха тоже вылетает, иногда остается жива. В данном случае повезло- телевизор нормально включался, заменил только электролит на выходе +12V.
Проверяем работоспособность драйвера подсветки

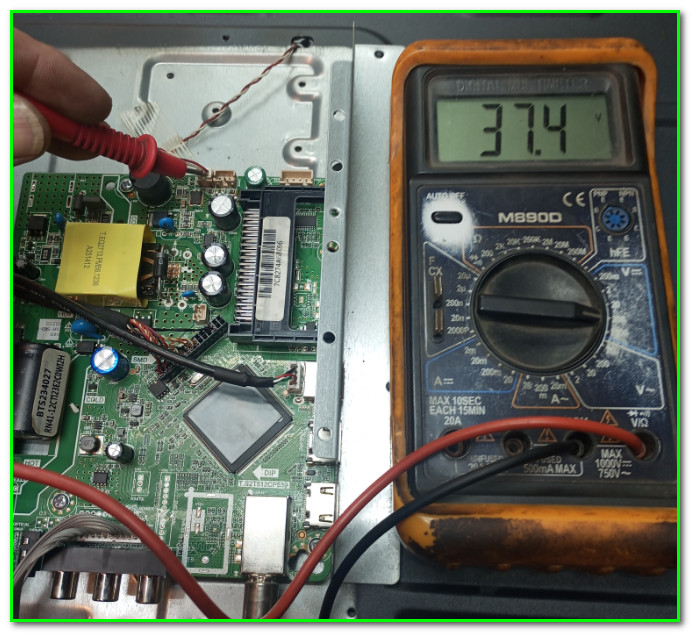

Ну здесь все просто- цепляем мультик к разъему подключения планок подсветки
В дежурном режиме мульт показал +37,4V. Включаем- бросок где-то до +98V, затем плавное падение. Вывод- драйвер жив, необходимо корыто разбирать.
Порядок разборки телевизора Econ EX-32HS019

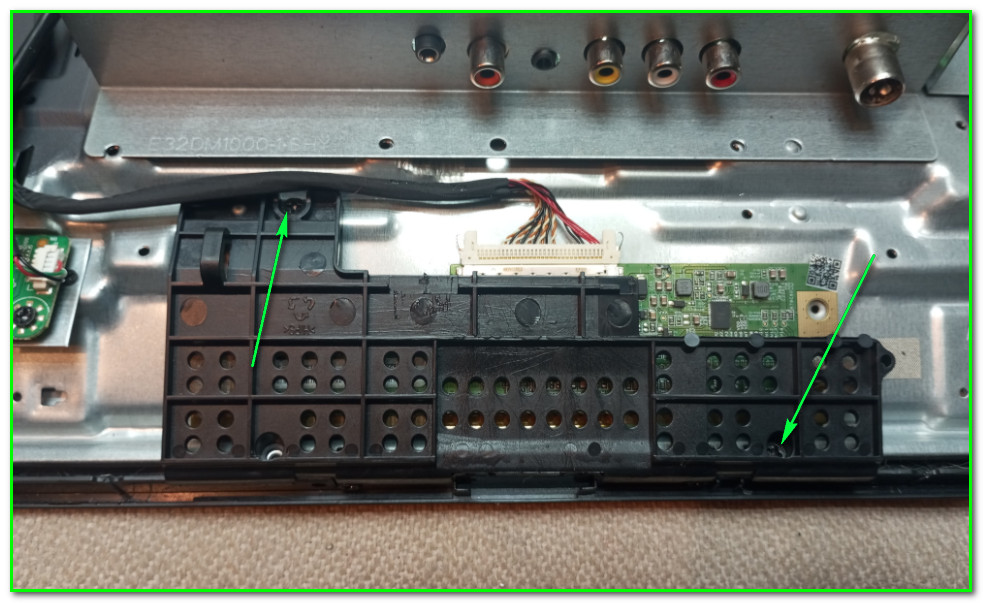

Здесь все стандартно- для начала надо освободить плату драйверов (ну или Тикон, называйте кому как нравится 😉 ) Она в данном случае находится под пластиковой крышечкой. Ничего сложного нет- просто винты выкручиваем и на этом все

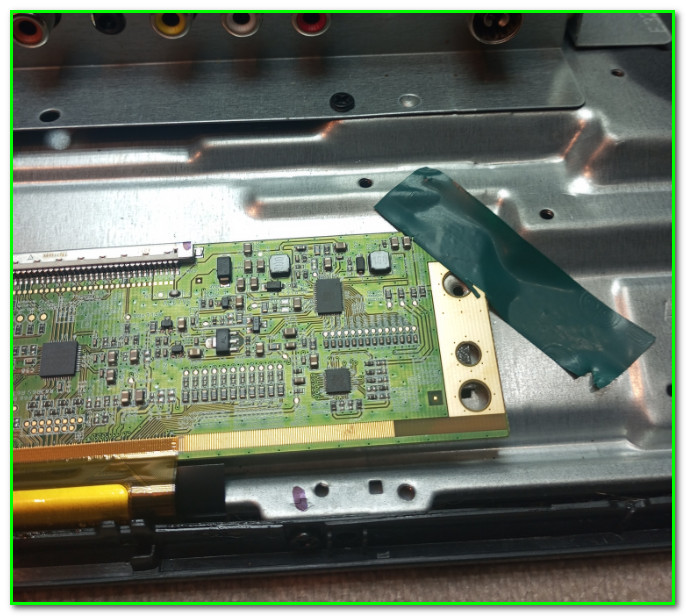

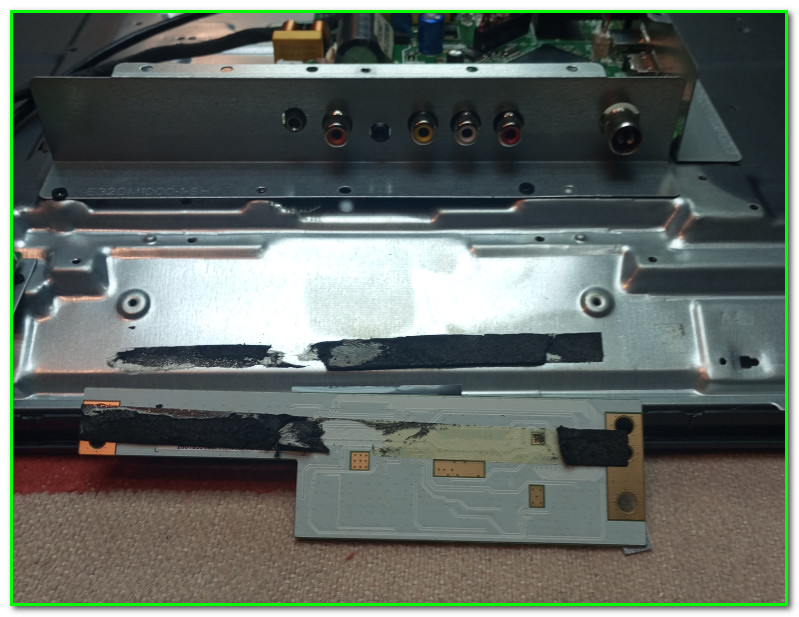

А вот сама плата приклеена. Здесь уже действуем без фанатизма- не забываем что рядом шлейф!
После того как мы плату освободили, её все равно необходимо зафиксировать чтобы она не болталась. Самая обычная изолента с этим прекрасно справится.

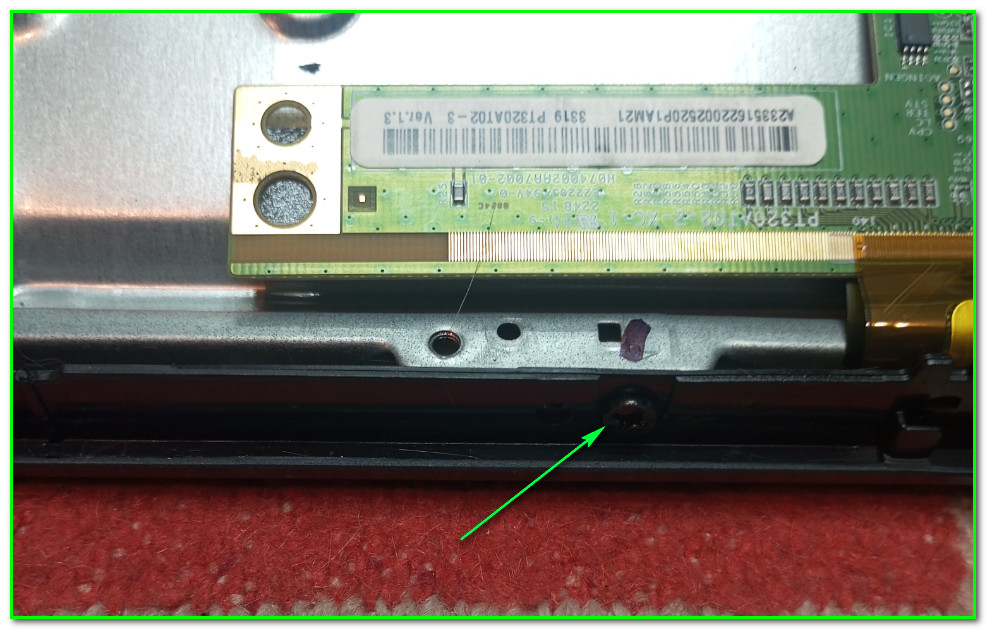

Передняя рамка в нижней части крепится на винтах

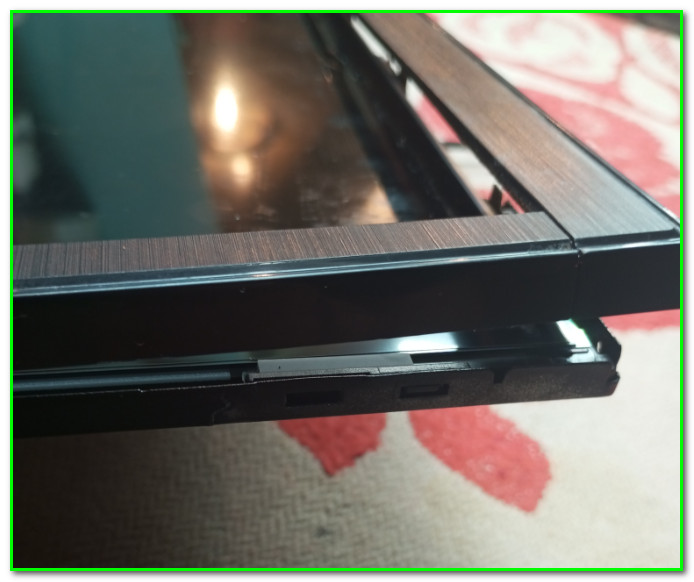

Ну а дальше по периметру самые обычные защелки
После того как рамку сняли фиксируем плату в вертикальном положении

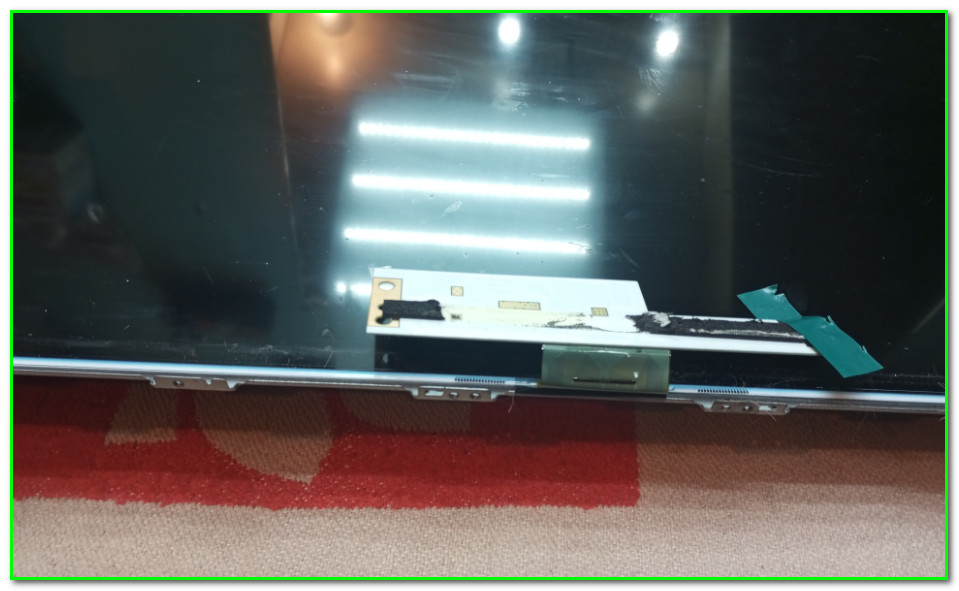

Прежде чем снимать матрицу- убеждаемся что она нигде не зажата и не прилипла!
Ну про светорассеиватели, думаю, рассказывать нужды нет 🙂
Какие светодиоды применяются в телевизоре
Econ EX-32HS019

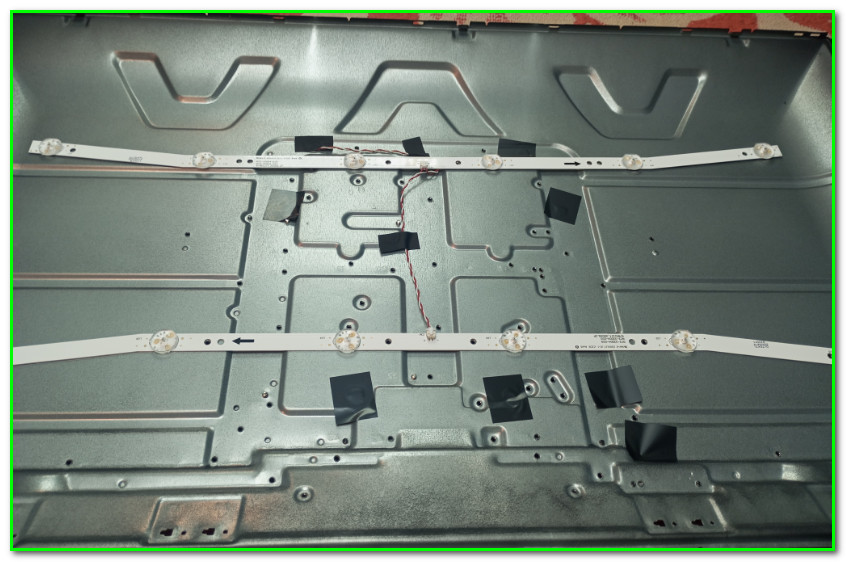

Внутри у нас вот такая картина:

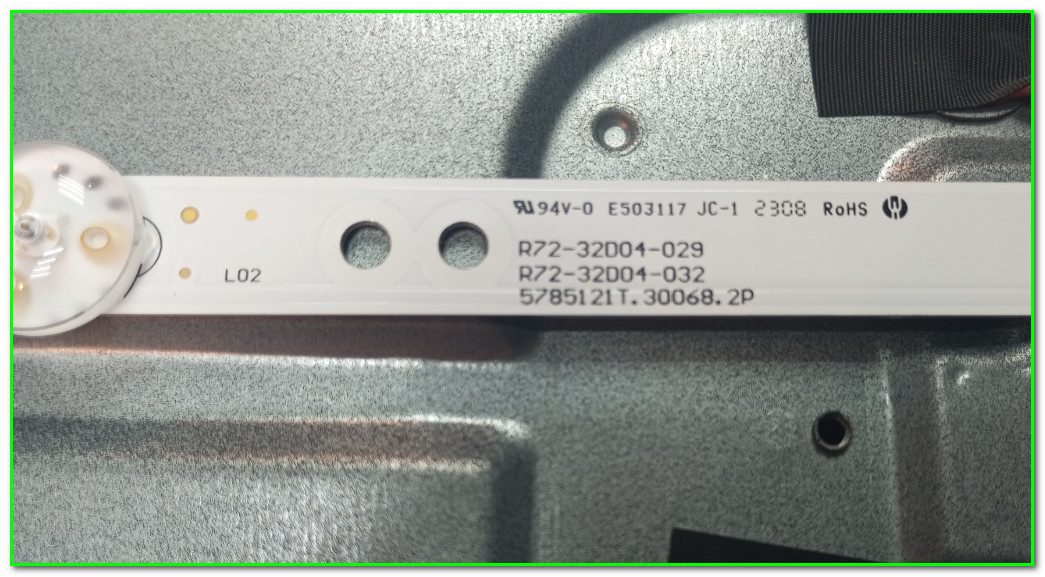

Две кривые алюминиевые планки по 6 светодиодов на каждой. Включение последовательное. Вот маркировка:

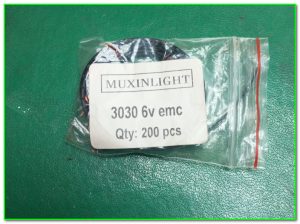

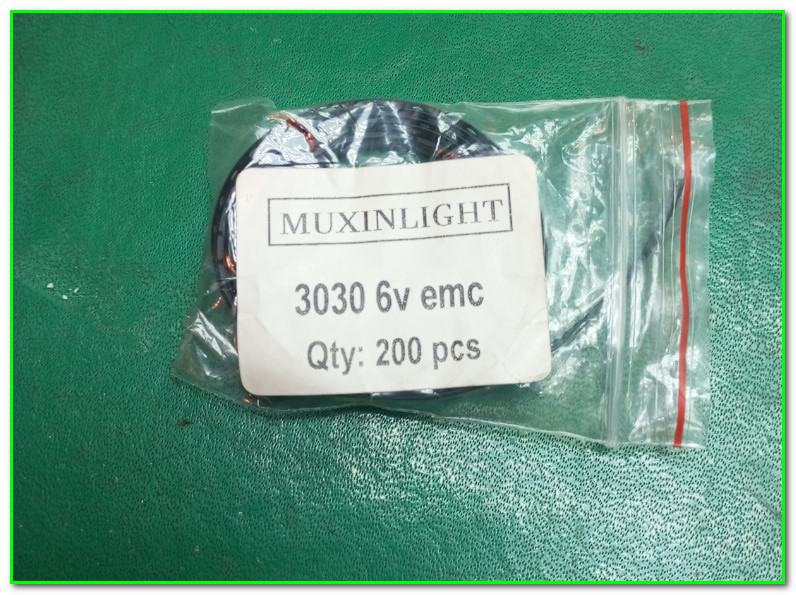

Если решили планки не менять, а просто сами светики перепаивать- то применяются здесь 6-ти Вольтовые, типоразмера 3030, с контактами EMC
Ну и конечно-же
Как убавить подсветку на телевизоре Econ EX-32HS019

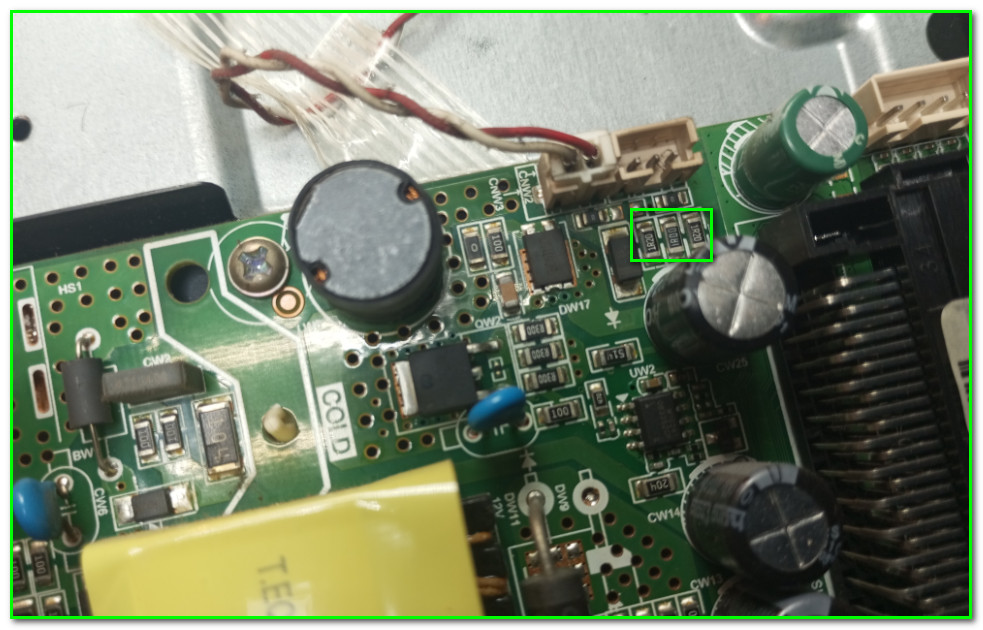

Здесь тоже ничего хитрого- как всегда увеличиваем номинал токового датчика. Наглядно это три низкоомных SMD резистора
Смело выкидываем один из них- ток уменьшится процентов на 25-30.
Примечания и дополнения:
* Есть вопросы? Заходите на наш ФОРУМ
* У нас также имеется Мануал шасси T.S2T512CP539
На этом разрешите закончить, удачи в ремонтах!!! 😎
