Быстрая диагностика телевизора после грозы

Привет, друзья!! 🙂

Все мы знаем что гроза может иметь непредсказуемые последствия для телевизоров. Заранее практически невозможно угадать куда она попала и что повредила- возможно проблема ограничится источником питания, но и не исключено что пострадали и более серьезные узлы, к примеру процессор или даже матрица. Поэтому прежде чем приступать к ремонтным работам, приобретать детали и производить их замену, нам желательно сначала убедиться в целесообразности ремонта. И именно об этом и пойдет речь в данной заметке- то есть простой и быстрый способ провести диагностику грозового телевизора.

Итак, что мы имеем… По большому счету, хотя современные телевизоры и имеют массу различных функций и «наворотов», на самом деле они (по сравнению с кинескопными моделями) они сильно упростились в своей конструкции. Здесь отсутствует высоковольтная часть, требующая напряжения от +95V и выше. Если раньше требовался источник питания с большим количеством выходных напряжений необходимых для питания разверток, сигнальной части, УНЧ и так далее, то в большинстве современных телеков все свелось к тому, что источник питания на выходе имеет всего-лишь два параметра: это основное напряжение +12V и напряжение для драйвера подсветки.

Да, конечно-же для питания цифровой части требуются дополнительные источники питания: чаще всего это +3V3, +1V8 и так далее, но все они формируются из имеющихся +12V основного БП телевизора. И если, вдруг, по этим цепям произошли какие-то повреждения, мы спокойно можем их «вычислить» насчет появления КЗ, а подав +12V от внешнего источника на основной выход, мы сможем убедиться в их работоспособности.

Для наглядности сейчас продемонстрирую пару примеров. Случай первый:

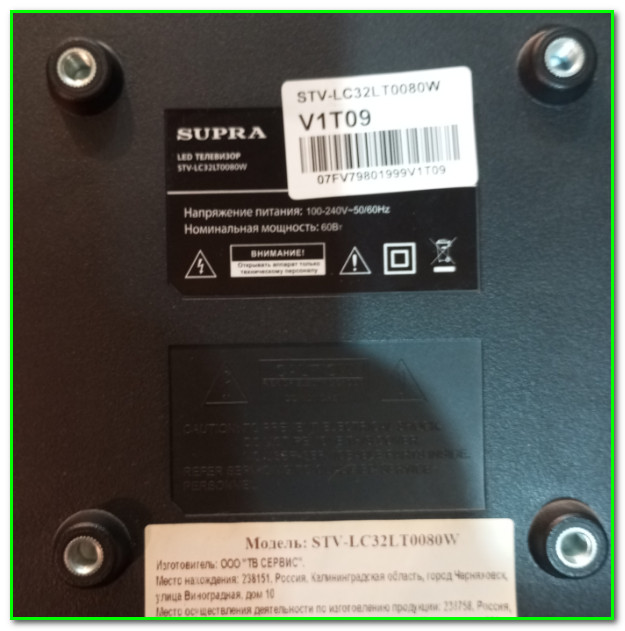

Supra STV-LC32LT0080W после грозы

Телевизор поступил в ремонт без каких-либо признаков жизни.
Конечно-же не обошлось без постороннего вмешательства- все как всегда: хозяин пытался заменить предохранитель, в результате получил «бабах», дальше не полез…

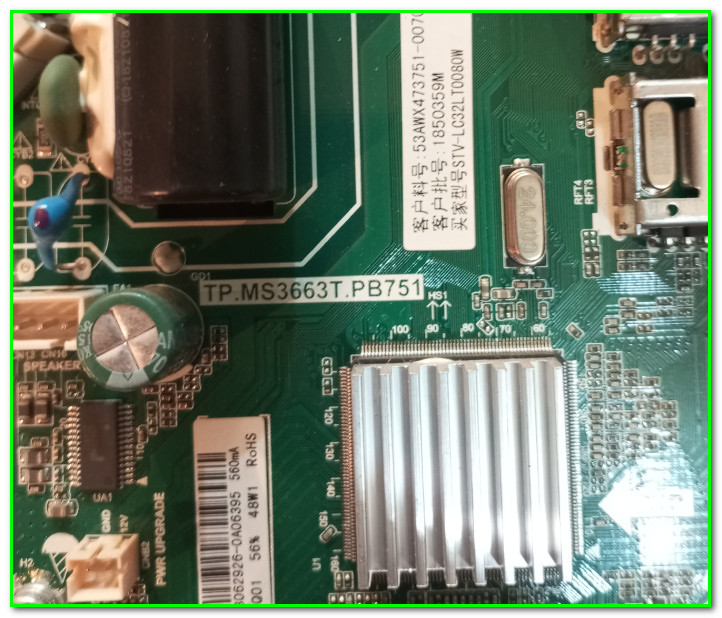

По составу телевизор обычный «одноплатник», майн называется TP.MS3663T.PB751

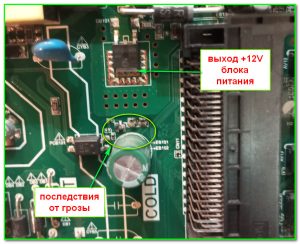

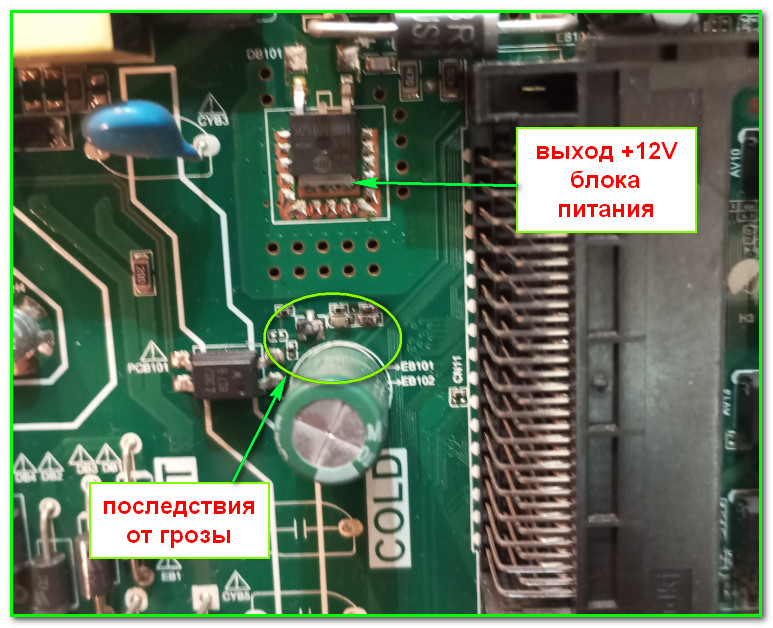

«Горячая» сторона источника разлетелась в клочья, также видны повреждения и в «холодной» части в районе оптрона. На выходе +12V перегрузка отсутствует.

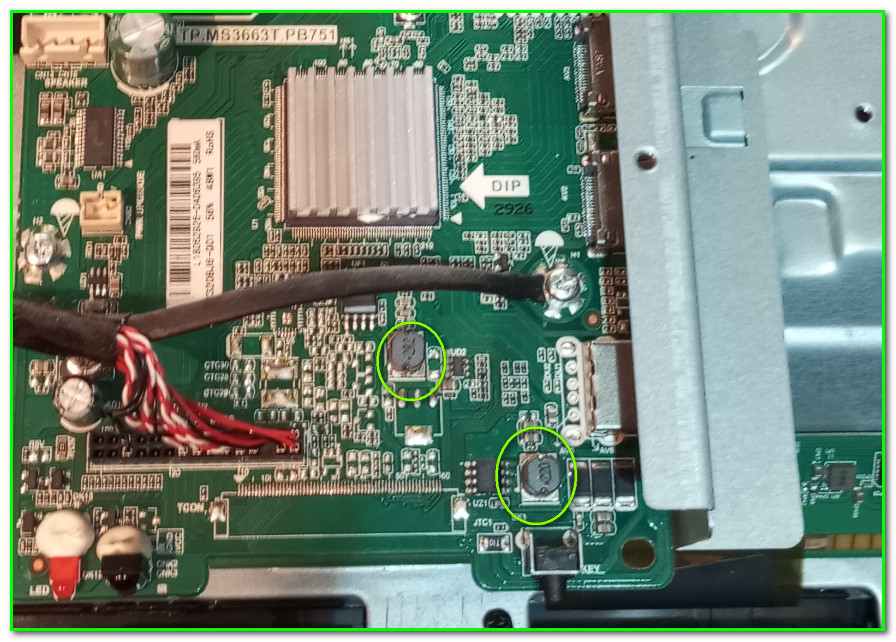

Помимо этого мы имеем пару стабилизаторов во зле процессора

На них перегрузка так-же отсутствует.

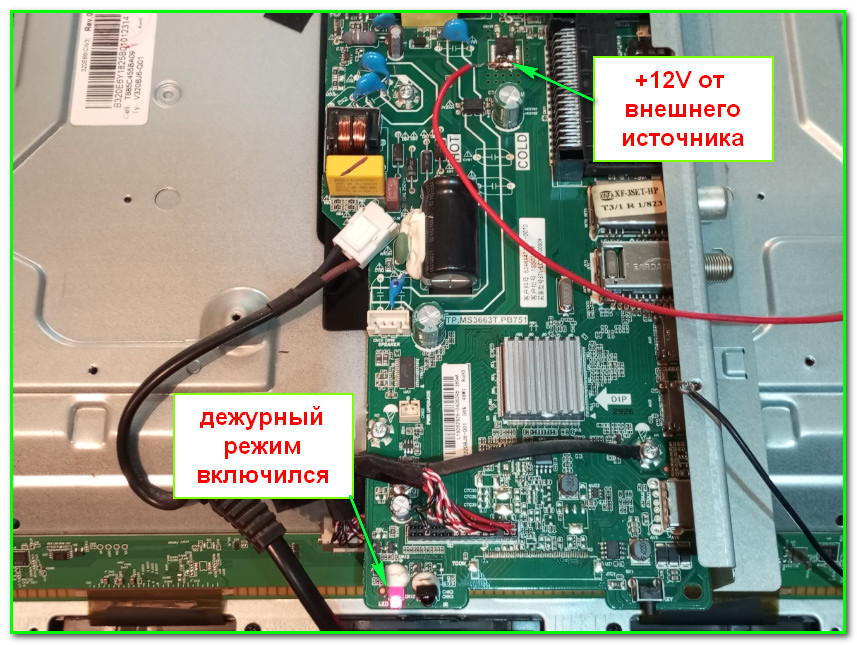

Пробуем подавать напряжение +12V от внешнего источника- зажегся светодиод дежурного режима.

Затем телевизор включился и в рабочий режим, звук пошел, только лишь подсветки не было, но картинка явно просматривалась. Вывод: последствия удара молнии ограничились лишь источником питания, так что можно смело приступать к ремонту.

Пример второй

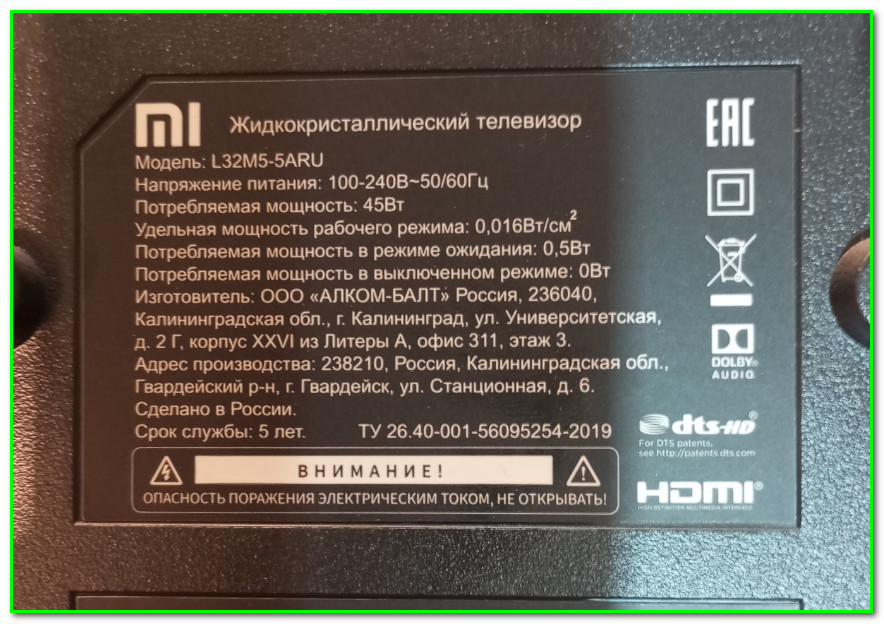

MI L32M5-5ARU после грозы

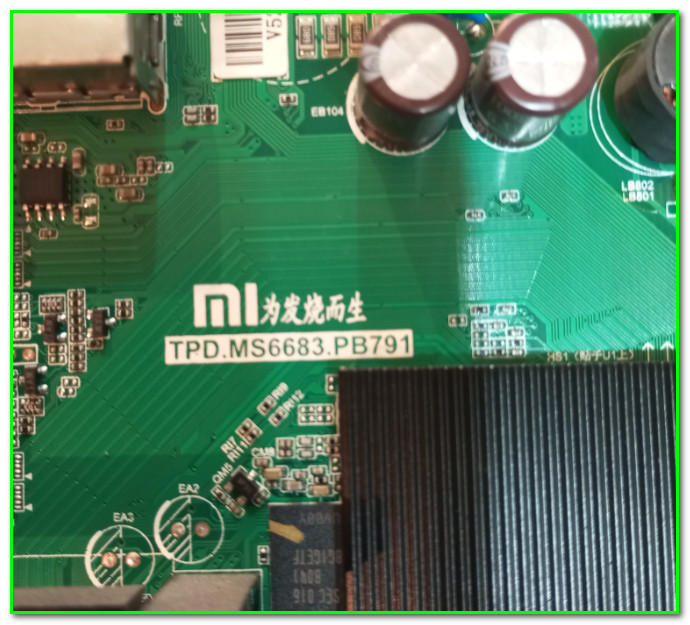

Телевизор уже более свежий и со СМАРТом. Казалось-бы более сложный агрегат, но в реальности опять-же «одноплатник» с майном TPD.MS6683.PB791

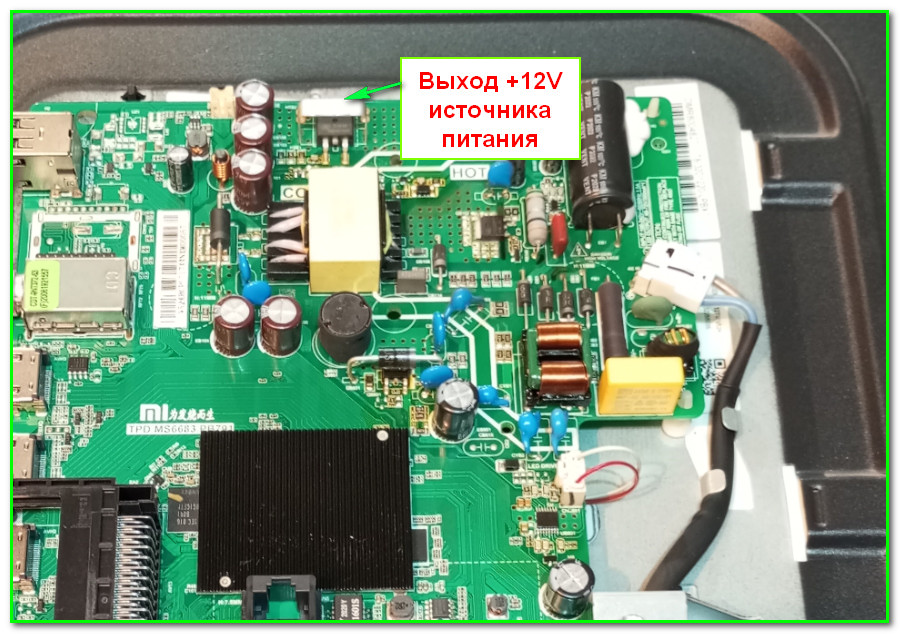

И вновь картина та-же самая: выход +12V основного источника

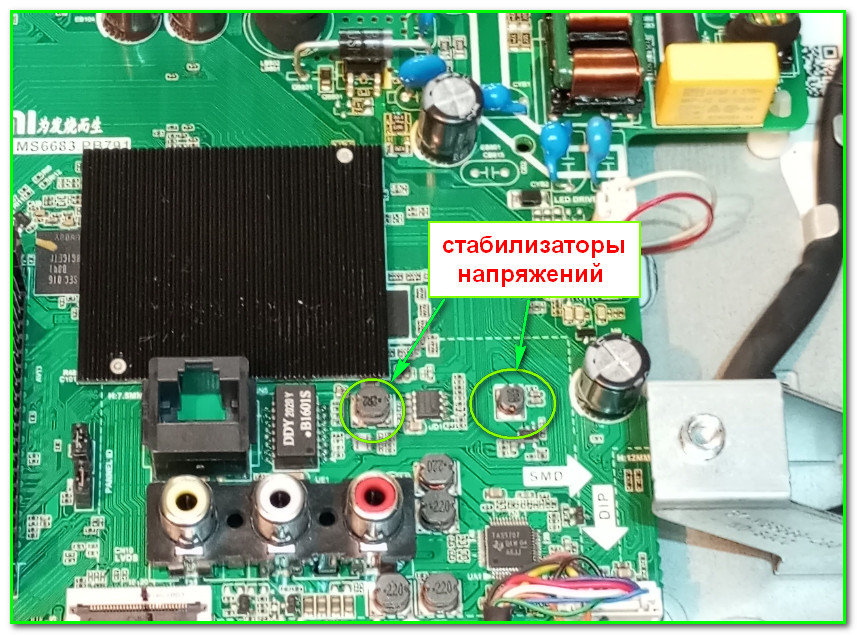

И пара вторичных стабилизаторов

Перегрузок по данным цепям не обнаружилось- можно пробовать подавать напругу +12V от внешнего источника.

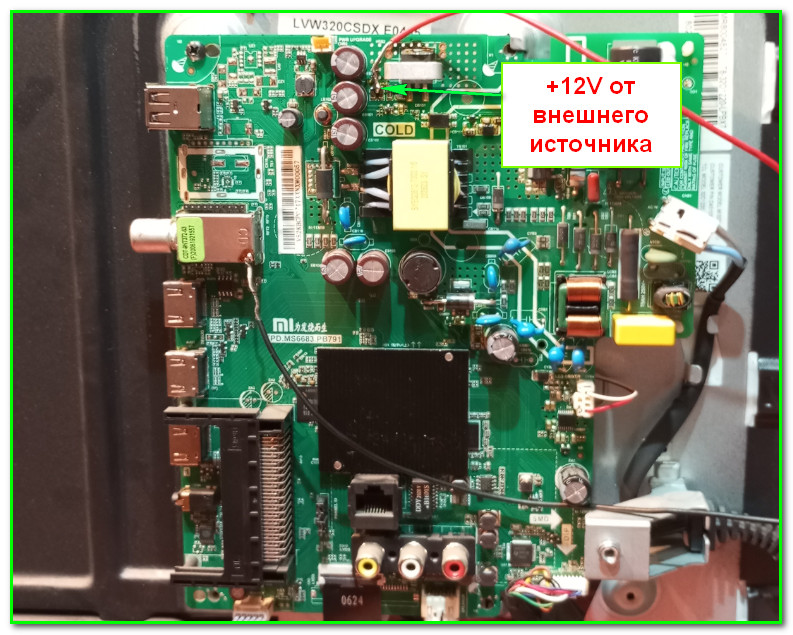

Результат оказался вполне обнадеживающим- телевизор запустился. Без подсветки, конечно, но изображение вполне отчетливо просматривается и это уже радует.

Ну вот, друзья, на этом разрешите и закончить. Думаю все было максимально просто и наглядно, а если остались какие-то вопросы- то заныривайте к нам на ФОРУМ.

Всем пока и удачи в ремонтах!! 🙂
