Blackton Bt32S05B ремонт подсветки

Привет друзья!!! 🙂

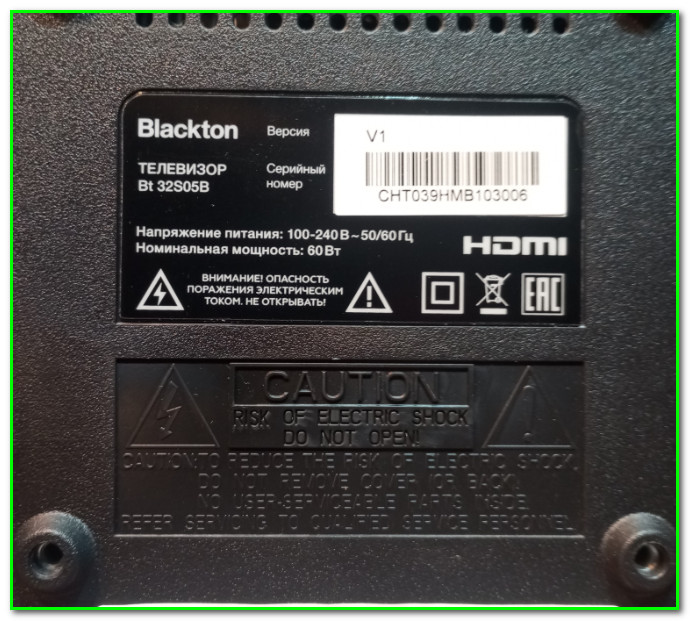

Сегодня у нас будет обычная банальщина- будем ремонтировать подсветку на телевизоре Blackton Bt32S05B

Все изображения в статье можно увеличивать. Для этого просто кликайте по ним.
Некоторые фото получились не очень качественные, прошу прощения

В общем все у нас будет стандартно- посмотрим какой в телевизоре состав, проверим работоспособность драйвера, посмотрим как телевизор разбирается, узнаем какие светодиоды применяются, ну и наконец будем ограничивать подсветку. Итак, поехали… 🙂

Состав телевизора Blackton Bt32S05B

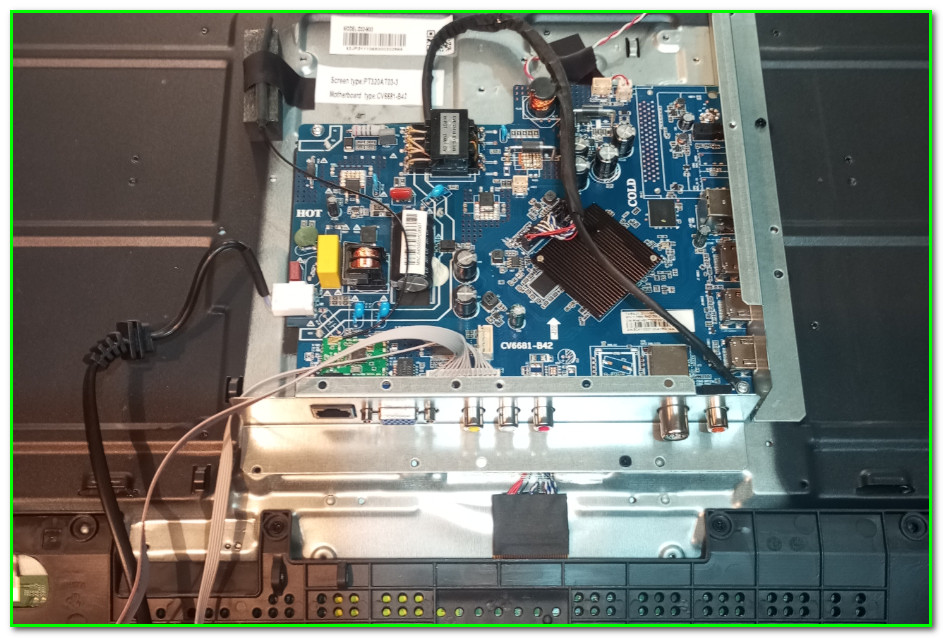

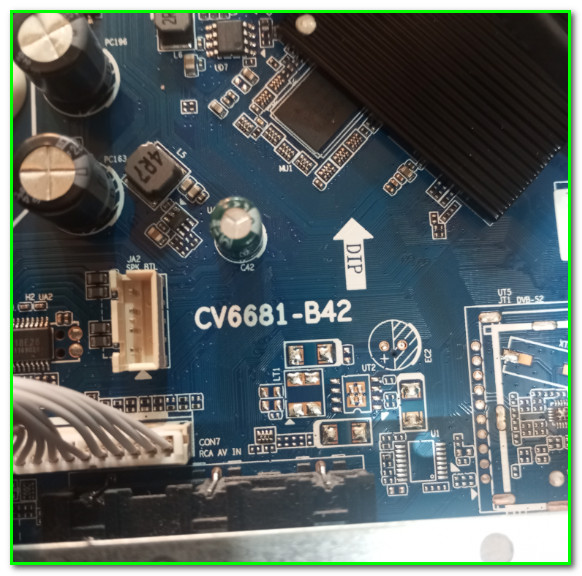

Ничего здесь особенного нет- обычный «одноплатник». Майн называется CV6681-B42

Проверка LED- драйвера в телевизоре Blackton Bt32S05B

Думаю Вы уже догадались что изначально я его уже включал и по факту был темный экран, звук присутствовал и картинка немного просматривалась. Так что дальнейшая процедура диагностики стандартная- проверяем работоспособность драйвера светодиодной подсветки. Это достаточно просто- нужно всего-лишь замерить напряжение на разъеме подключения планок.

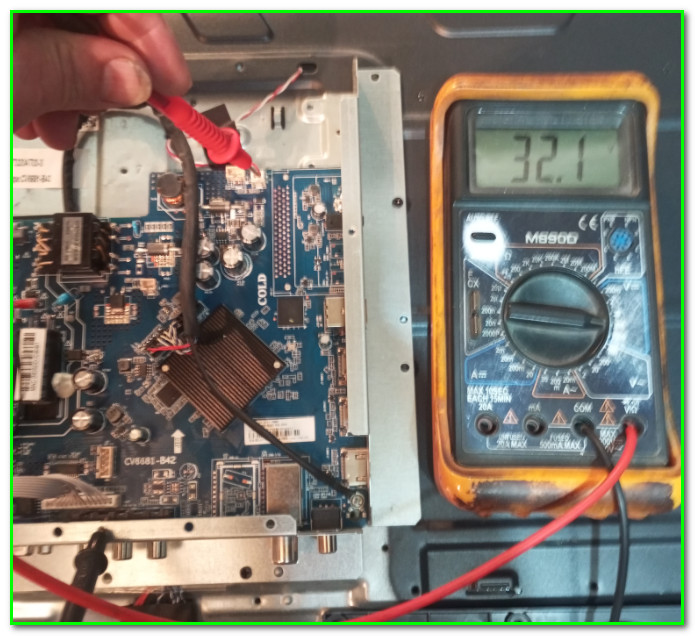

В дежурном режиме мультик показал +32.1V. При включении произошел бросок до уровня более +100V, а затем плавное падение.
Сфоткать не успел… Сами понимаете: это довольно сложно- и телевизор включать, и щуп мультиметра рукой держать, да еще и фотографировать.
Вывод прост: где-то на планках обрыв цепи произошел, необходимо разбирать матрицу.

Порядок разборки телевизора Blackton Bt32S05B

Для начала нам необходимо освободить плату драйверов матрицы. Она здесь находится под пластиковой крышкой, но снять ее труда не составляет- здесь обычное винтовое крепление

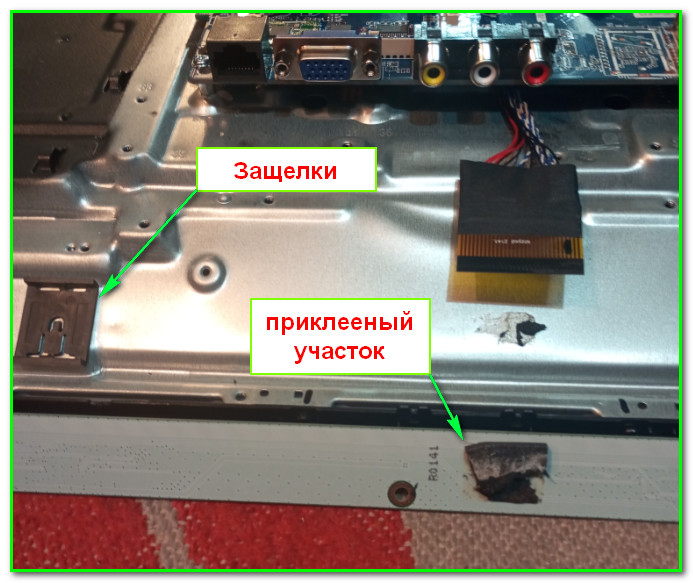

Плата имеет пару защелок, однако еще и оказалась приклеенной в двух местах.

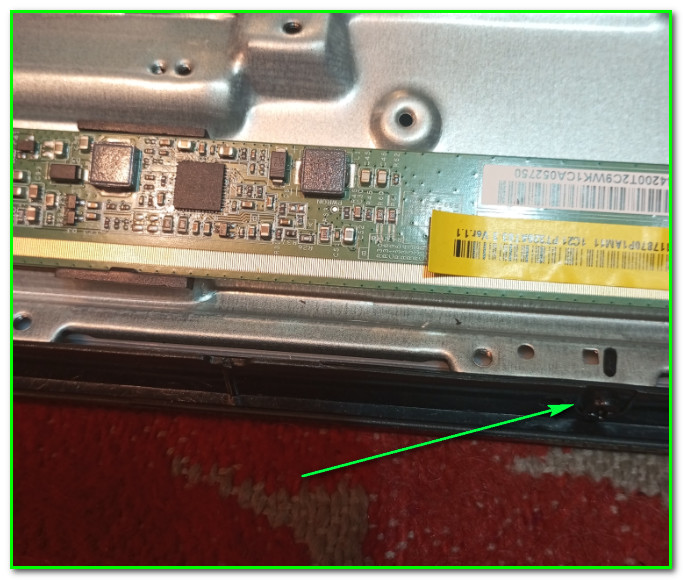

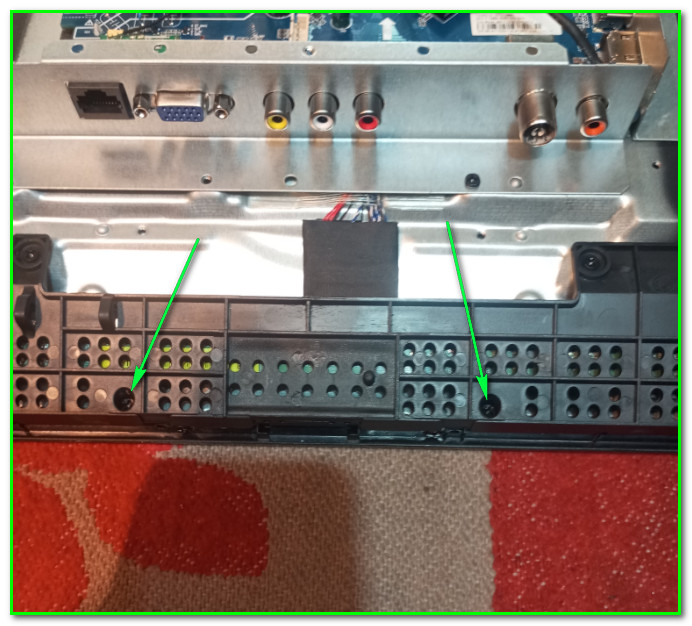

Дальше все просто- плату закрепляем обратно на «родные» защелки чтобы она не болталась, и снимаем переднюю рамку. В нижней части рамка имеет винтовое крепление

Небольшая тонкость: в нижней части телевизора отверстий под винты довольно много, и поэтому относящиеся непосредственно к передней рамке, я пометил маркером.

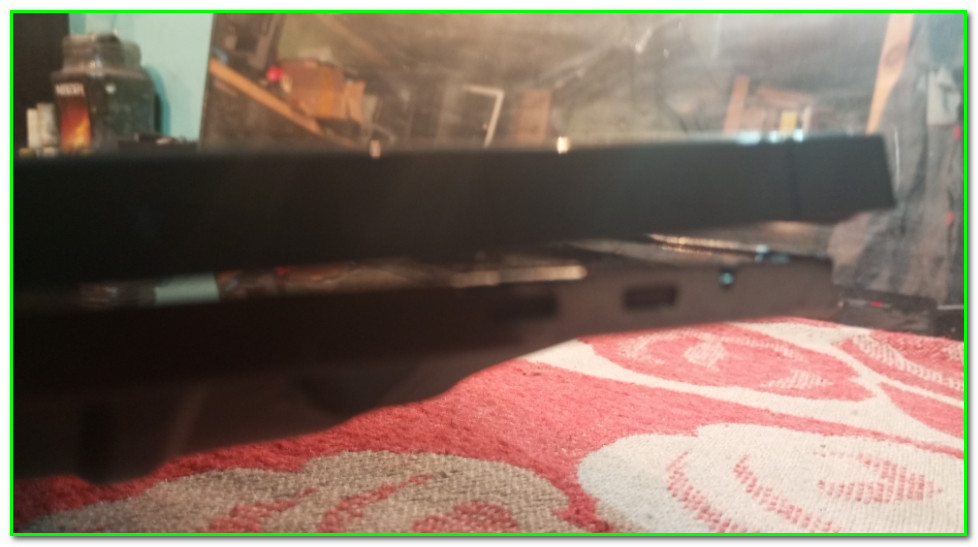

Дальнейшая часть рамки по всему периметру крепится на защелках

Что еще хотелось-бы отметить…

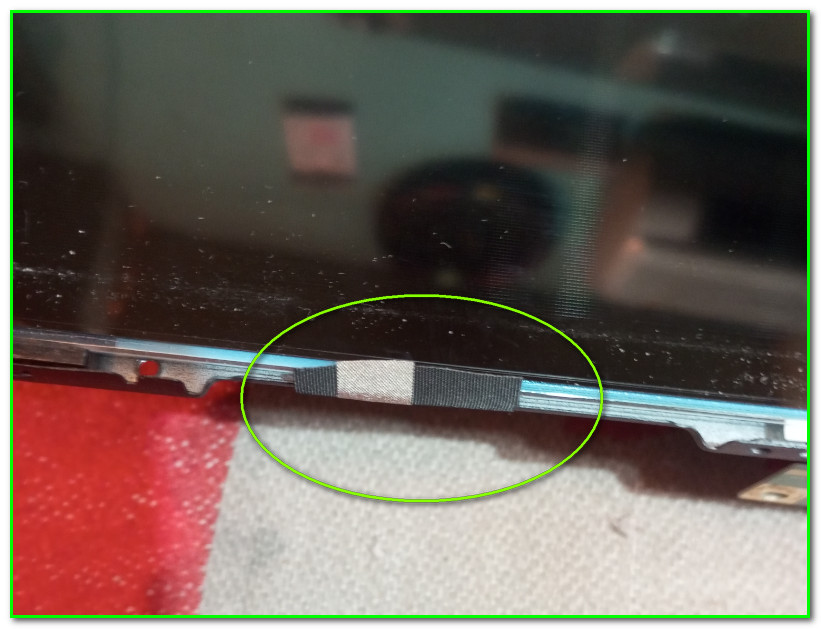

Первое: внизу приклеен тряпочный скотч. Приклеен довольно небрежно- его часть залезла на матрицу. Конечно-же его нужно отклеить, иначе матрас покалечить не долго

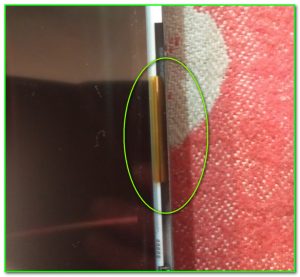

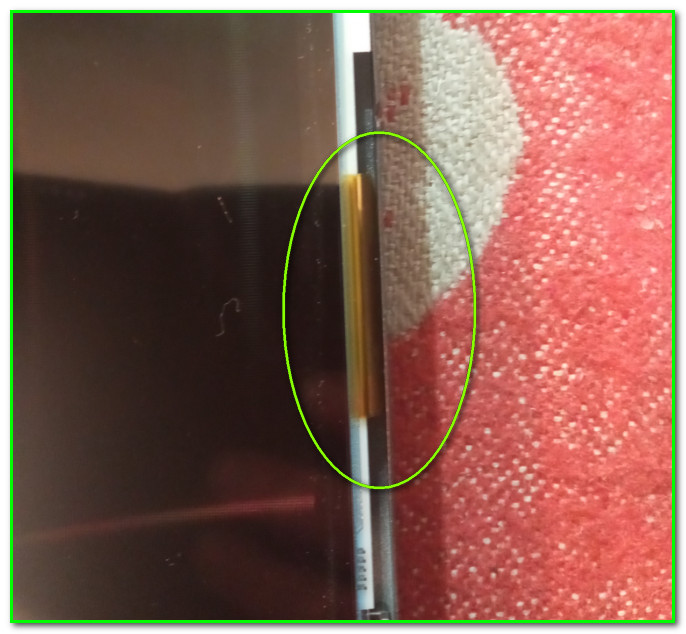

Второе: матрица имеет пару лепестков с правой стороны. При сборке не забываем заправить их на место, иначе рискуем повредить

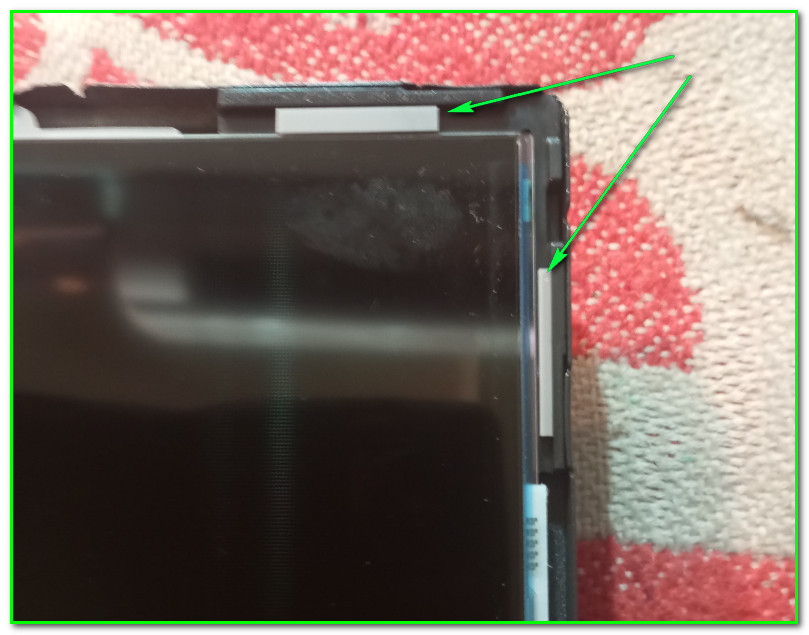

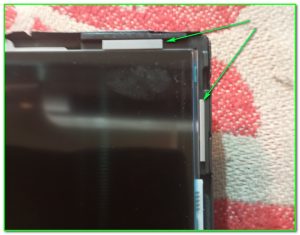

Третье: практически во всех телевизорах имеются резиновые уплотнители. Это нормальное явление- так производители устраняют люфт матрицы. Так вот именно в данной модели в правом верхнем углу они были приклеены довольно небрежно- они прилипли к матрице, что сильно затрудняло ее извлечение. Конечно-же лучше перестраховаться и отклеить их чтобы стекло не заломить

Какие светодиоды в телевизоре Blackton Bt32S05B

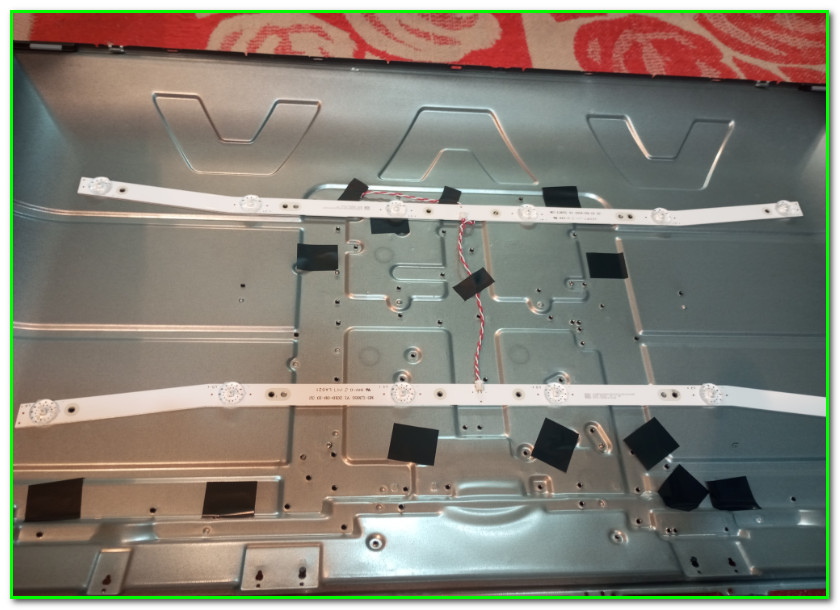

Вот что мы имеем внутри:

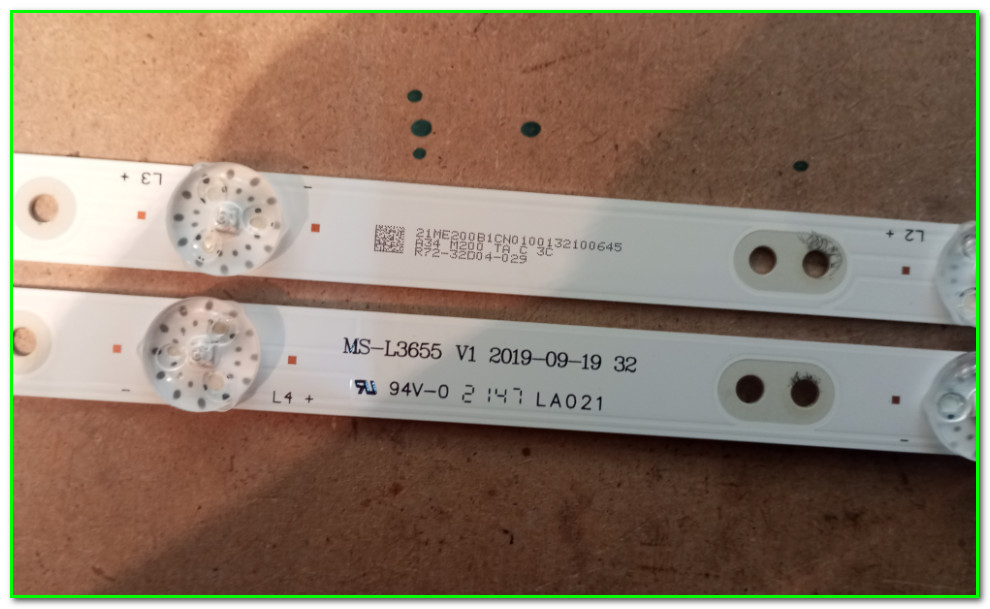

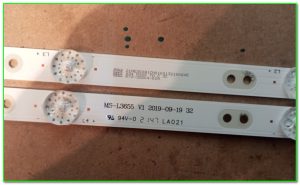

Две планки на алюминиевой основе по 6 светодиодов на каждой. Маркировка на них вот такая:

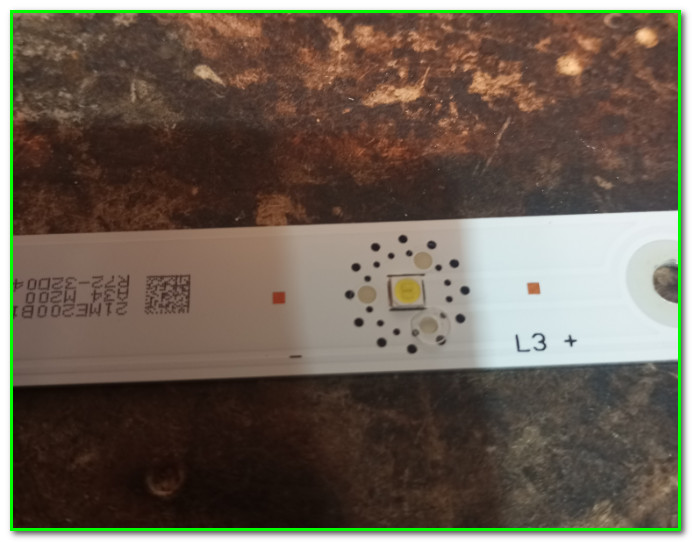

Сами светодиоды оказались 6-ти Вольтовые, типоразмера 3030, контакты EMC.

Проверяются эти светики элементарно- нужно всего-лишь на них подать напряжение с внешнего источника. Для этой цели даже самая обычная телефонная заряжалка подойдет.
По факту оказалось что два из них мертвые наглухо, да и остальные уже изрядно «устали» что были отчетливо видно по их голубоватому свечению.

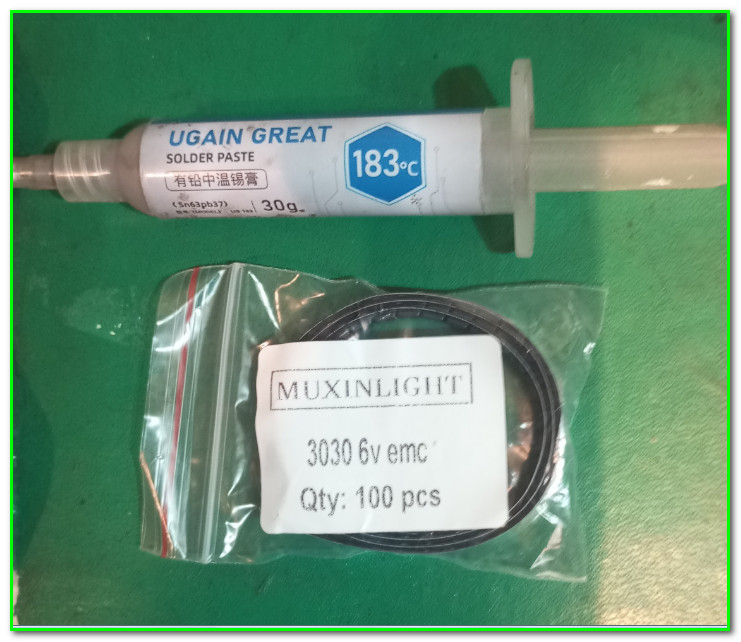

Зная маркировку на планках можно было-бы и заказать их где-нибудь на АЛИ или маркет-плейсах, но мне их проще перепаять, тем более что все необходимое у меня в наличии имеется

Согласитесь- так ведь намного проще: ожидание планок может затянуться на неделю, а то и две, а имея в наличии ассортимент светодиодов, можно практически любой аппарат оживить в течение суток.
Вот ссылки на проверенных продавцов- закупаюсь уже не в первый раз, браку практически никогда не было, да и по срокам в данное время намного лучше стало.

В общем светодиоды были благополучно перепаяны, колпачки приклеены, теперь смотрим что у нас там с напряжением подсветки происходит.

Как уменьшить подсветку на телевизоре Blackton Bt32S05B

Я понимаю что сейчас начнется критика… Правильнее конечно-же измерять ток подсветки, а не напряжение, однако и этот «колхозный вариант» вполне работоспособен 😎

На самом деле здесь все просто- давайте всего-лишь вспомним законы для последовательной цепи: ток у нас на каждом светодиоде одинаковый, а напряжение складывается. Что мы имеем в данном случае: 12 6-ти Вольтовых светодиодов. Включены последовательно, следовательно получается 12шт * 6V=72V.

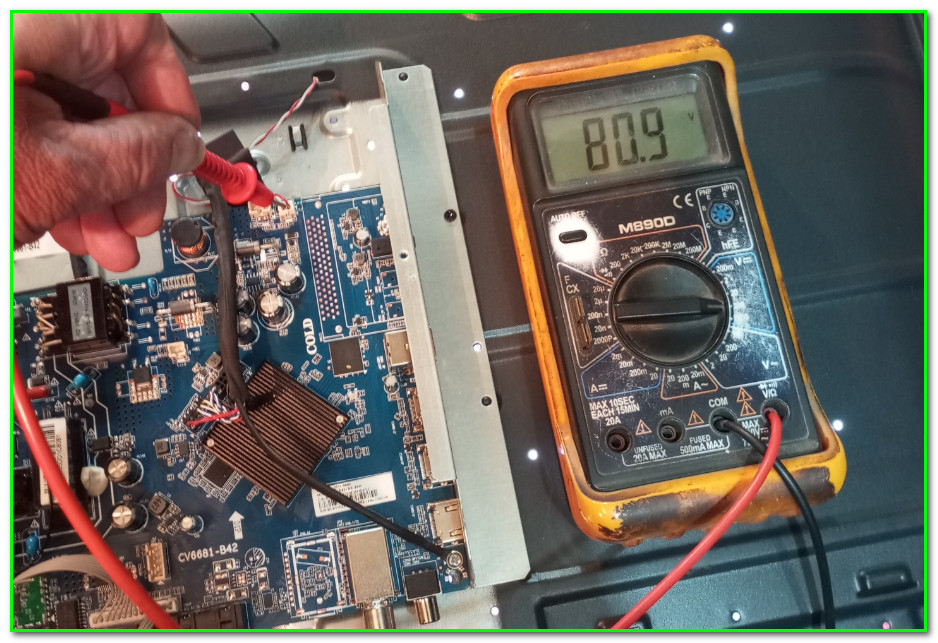

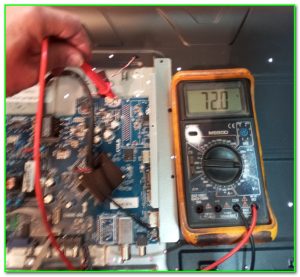

Проверяем:

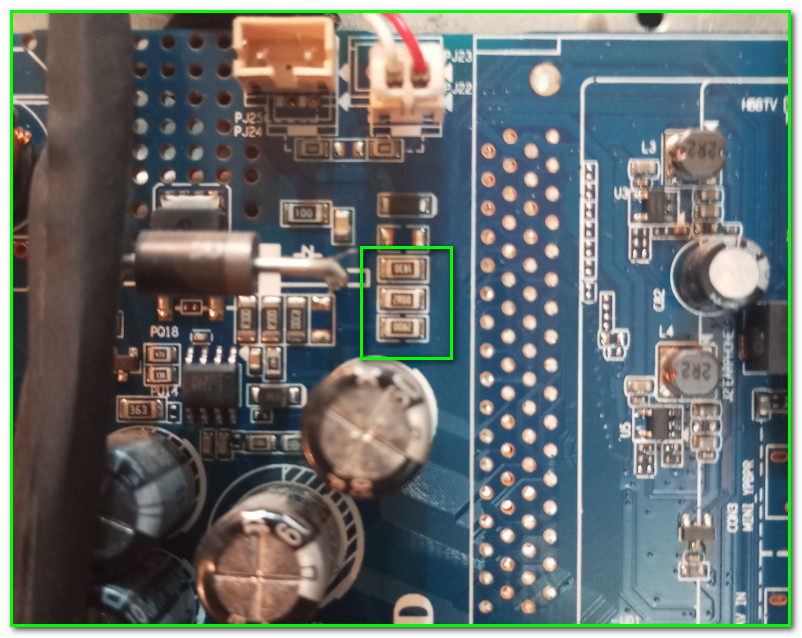

Ну это-же явно многовато!!! Для того чтобы уменьшить нам нужно увеличить номинал токового датчика. Токовый датчик в данном случае- это несколько параллельно-включенных низкоомных резисторов (см. картинку ниже)

По собственному опыту уже знаю что два из них можно смело выпаивать. И вот результат:

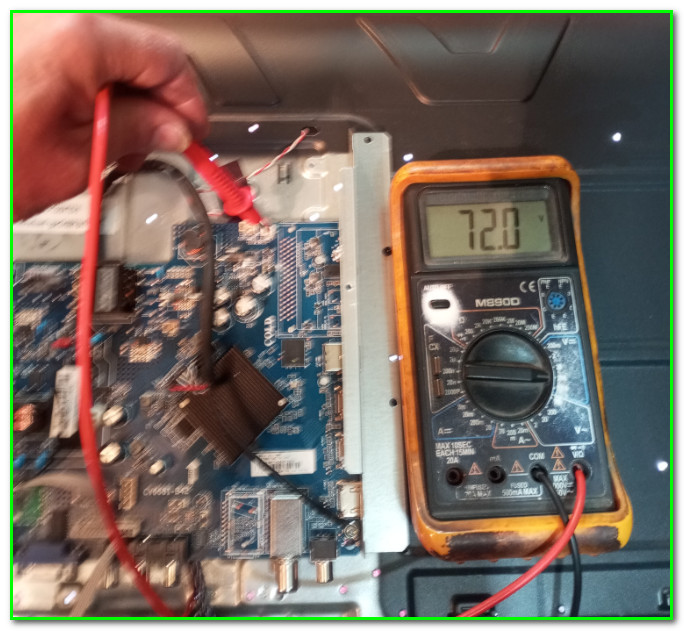

Напруга в норме, можно проверять что у нас получилось:

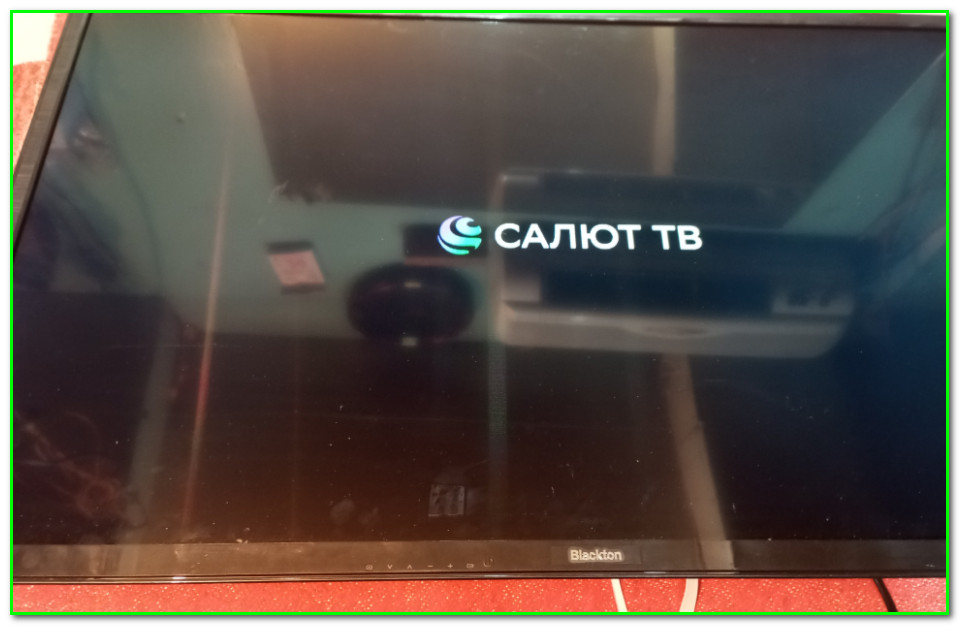

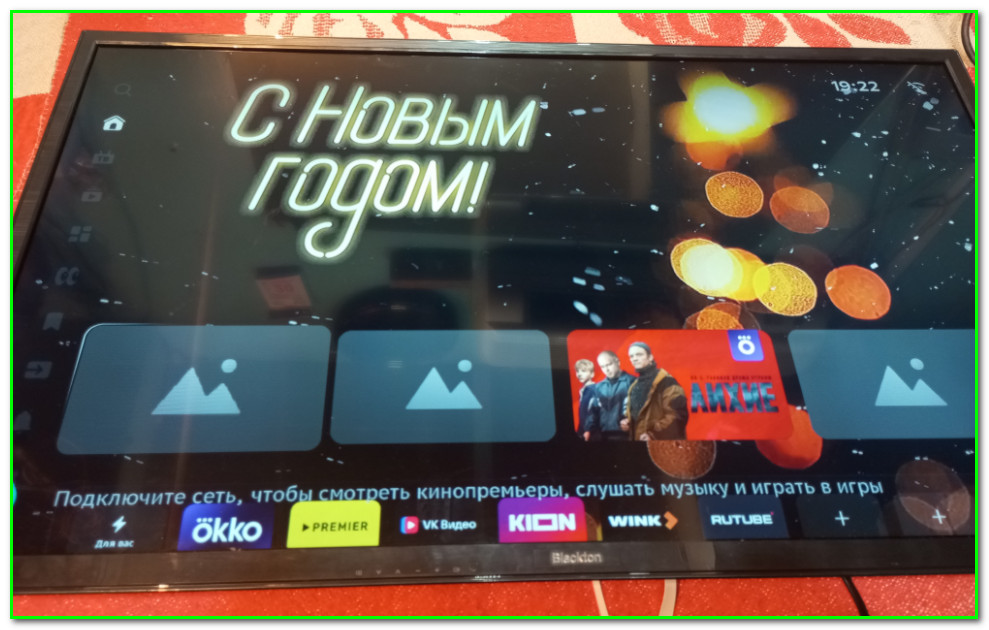

Все в порядке- картинка яркая, без засветов, телек можно собирать и ставить на прогон.

Вот такой вот у нас сегодня получился фотоотчет о проделанной работе. 🙂
Надеюсь статья будет полезна, а если остались вопросы- заходите на ФОРУМ, пообщаемся 🙂

Всем пока, удачи в ремонтах!!!
