5800-A6M31G-0P00 как уменьшить ток подсветки

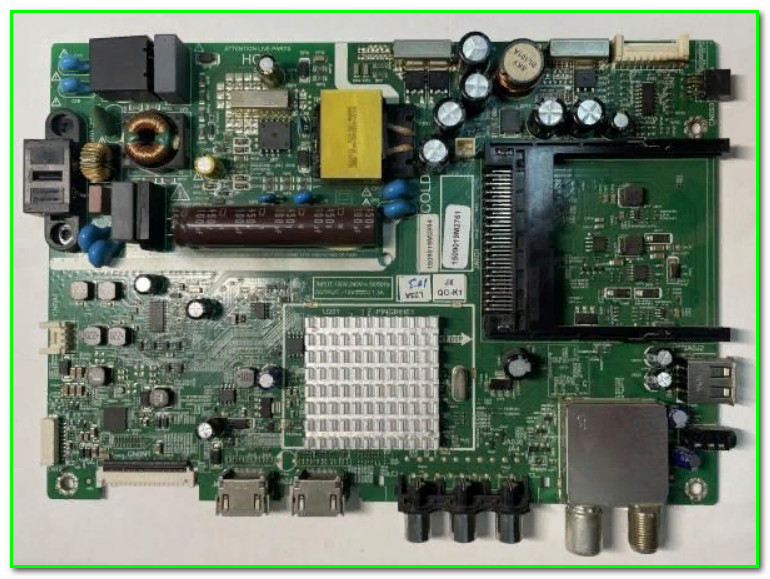

Майн-плата 5800-A6M31G-0P00 может применяться в телевизорах SUPRA, TELEFUNKEN, ERISSON, AIWA и некоторых других. Вот ее внешний вид:

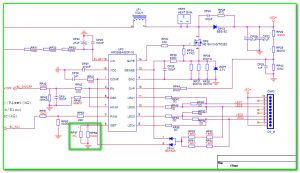

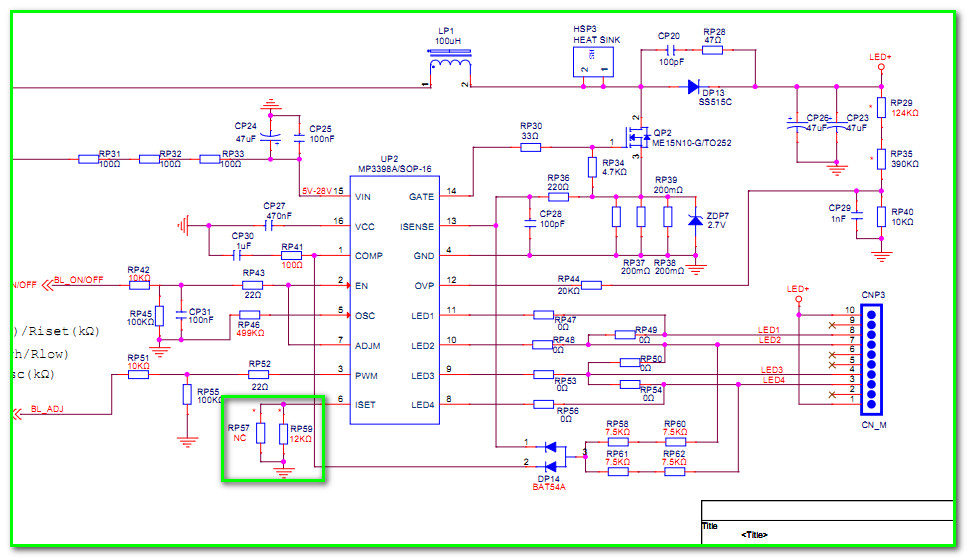

Согласно схеме- в качестве драйвера подсветки используется микросхема MP3398, а за ток подсветки у нее отвечает 6-я ножка, обозначенная ISET. Необходимо увеличивать номинал резисторов RP57 и RP59.

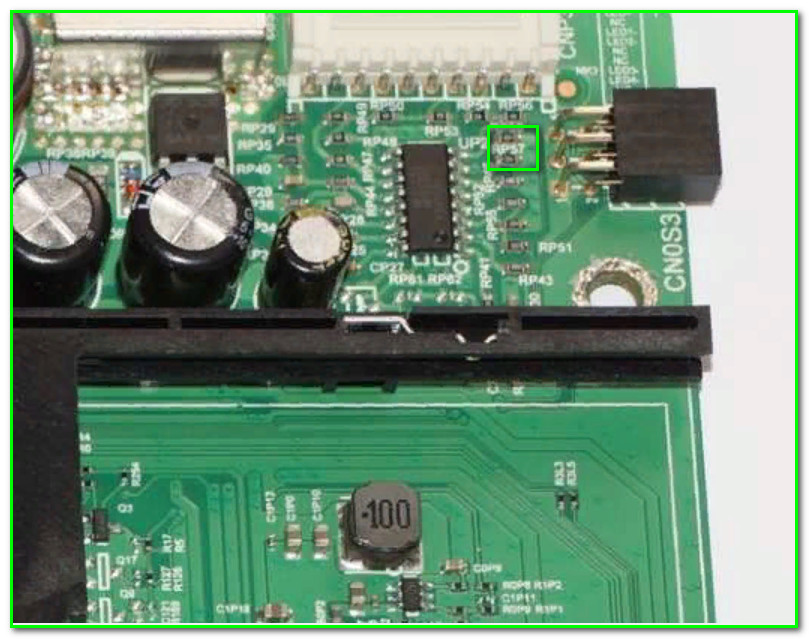

 По схеме указан номинал только лишь резистора RP59 равный 12 кОм. В реальности-же он может отличаться в зависимости от применения майна. Визуально эти резисторы находятся вот ЗДЕСЬ:

Из практики:
RP57 чаще всего устанавливается в пределах более 100 кОм и его можно вообще удалить.
RP59 чаще всего установлен в пределах 12…15 кОм, его нужно заменить на 20 кОм.
Однако следует помнить что в каждом отдельно-взятом случае всегда требуется индивидуальный подход!!

Примечания:
* Схема данного майна называется 6M31 и находится она ВОТ ЗДЕСЬ.
* Если у Вас имеются вопросы- заходите на наш ФОРУМ

Удачи в ремонтах!!
