TP.MS3463S.PB782 как уменьшить ток подсветки

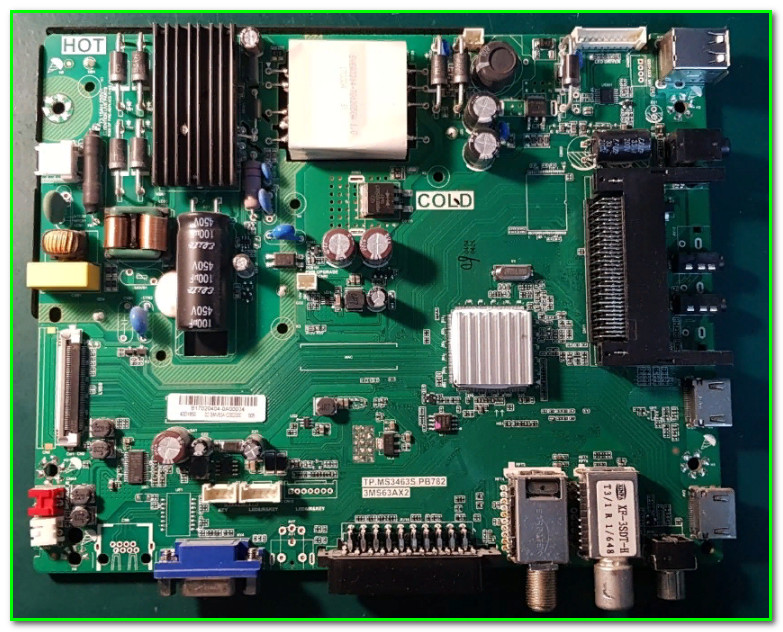

Моноплата TP.MS3463S.PB782 может применяться в телевизорах Supra, Telefunken, Dexp, Doffler и некоторых других. Внешний вид платы:

Рекомендации по уменьшению тока подсветки:

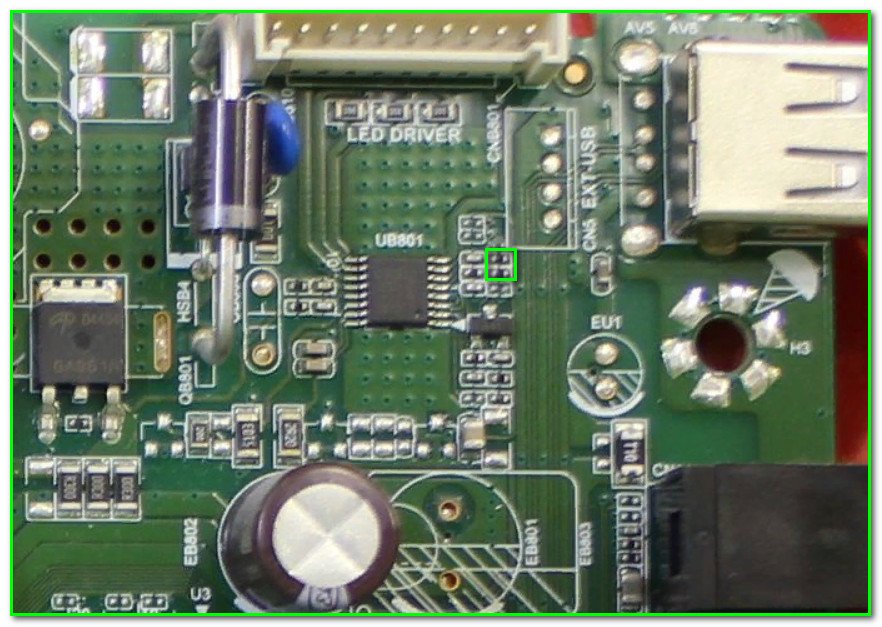

Led- драйвер выполнен на микросхеме MP3398A. Согласно даташита установка тока  — вывод 6 в корпусе SOIC-16 (8 в корпусе SOIC-20). Обозначается он как ISET.

На плате TP.MS3463S.PB782 по выводу 6 ISET могут быть установлены три резистора RB812, RB813, RB822, но могут быть задействованы лишь два

Информация из постороннего источника: Заменил резистор 9.1 kOhm на 12 kOhm на выводе 6 ISET микросхемы MP3398A.

Примечания:
* Информация была подсмотрена в интернете в открытых источниках.
* У нас также имеется СХЕМА И МАНУАЛ ШАССИ TP.MS3463S.PB782
* Если имеются вопросы- заходите на наш ФОРУМ!!!

Удачи в ремонтах!!! 🙂
