Blackton BT32S08 V1 ремонт подсветки
Привет, друзья!! 🙂
Сегодня мы будем ремонтировать подсветку на телеке Blackton BT32S08 V1
Буквально вчера был у меня уже телек Blackton BT32S08, но там была версия V3. Оказалось что они отличаются по составу.
Ну а на самом деле в этой статье никаких сюрпризов не будет- узнаем состав, посмотрим как он разбирается, выясним какие там светодиоды применяются. Правда драйвер подсветки здесь оказался каким-то странным, но обо всем по-порядку. 😎 Итак, поехали…
Состав телевизора

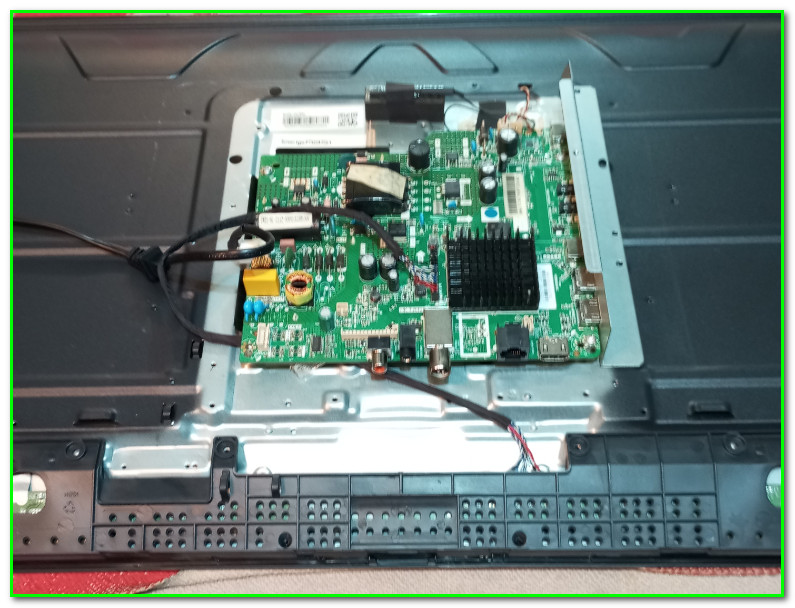

Внутри мы имеем обычный «одноплатник»
Ну там, как-бы Андроид, все дела…

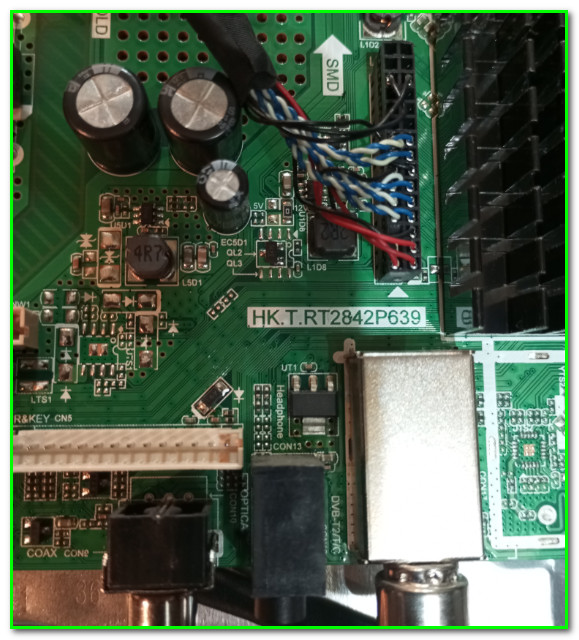

Майн называется HK.T.RT2842P639

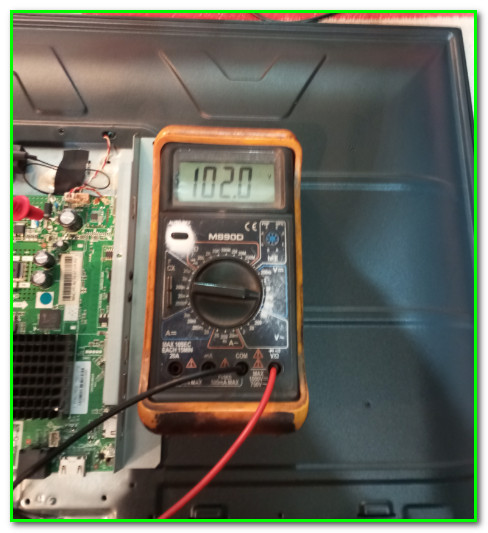

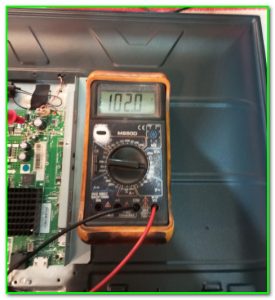

А вот LED- драйвер здесь оказался довольно интересным… При первом замере напряжение на выходе оказалось ажно 102V. Почему-то конденсатор на выходе очень долго держит заряд. Признаться честно, с таким явлением встречаюсь впервые… 😎
Короче говоря все ясно и понятно- необходимо корыто разбирать
Порядок разборки

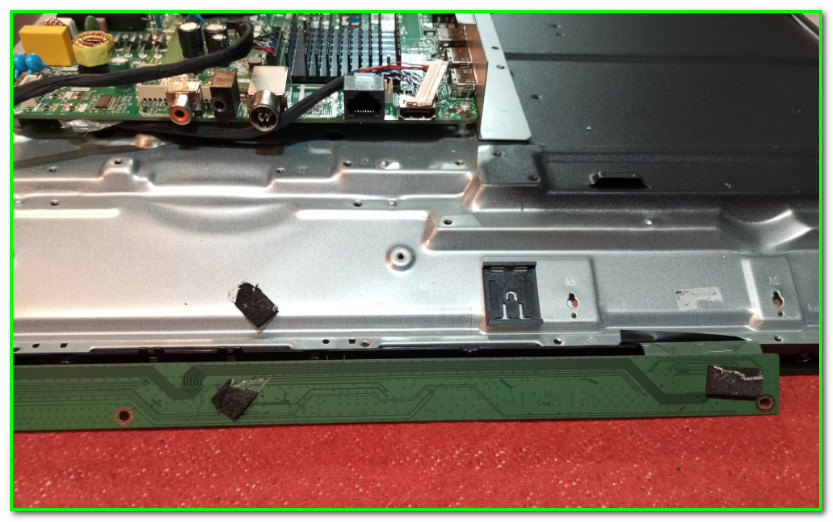

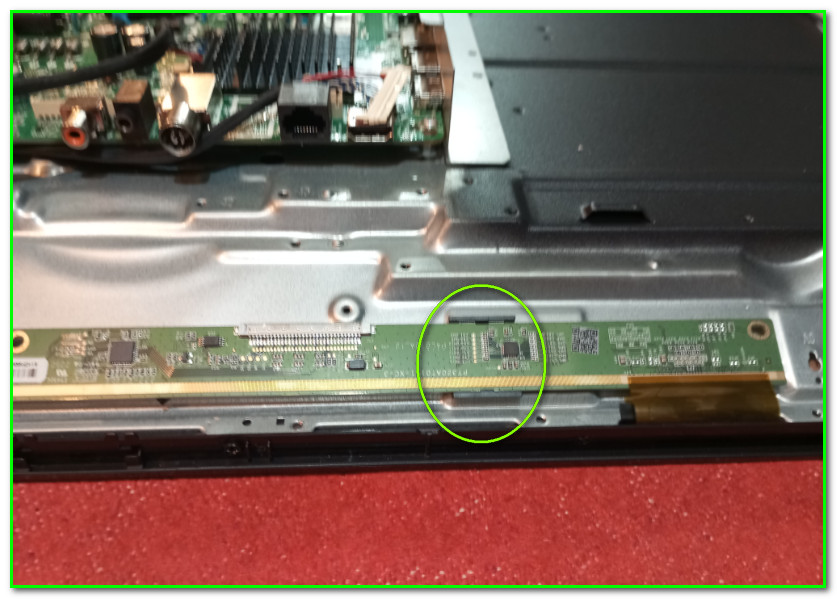

Плата драйверов (ну или Ти-кон, кому как удобнее) здесь находится под пластиковой крышкой:
Ничего сложного в этом нет- обычное винтовое крепление. Помимо этого плата еще и приклеена была
Глупость какая-то… Есть пластиковые защелки, зачем еще скотч прилепили?..

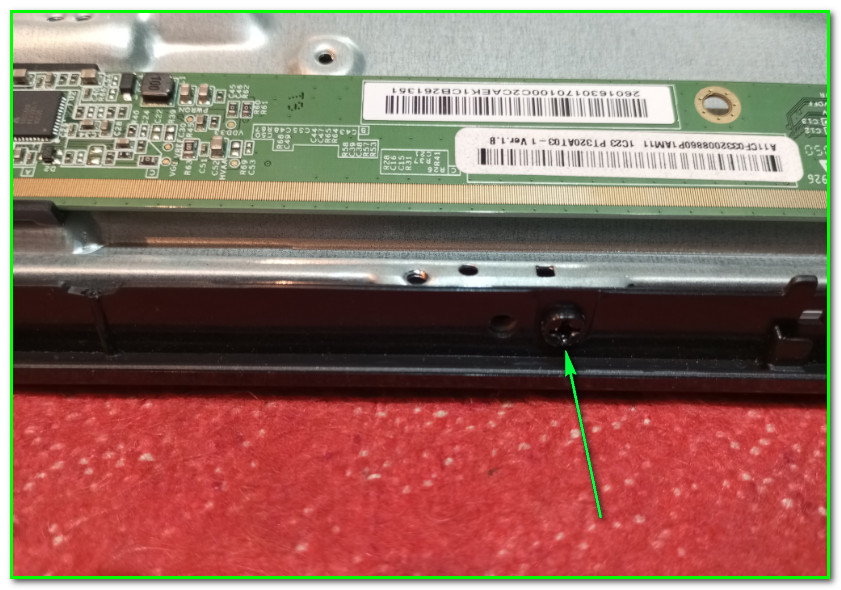

Передняя рамка в нижней части крепится на винтах

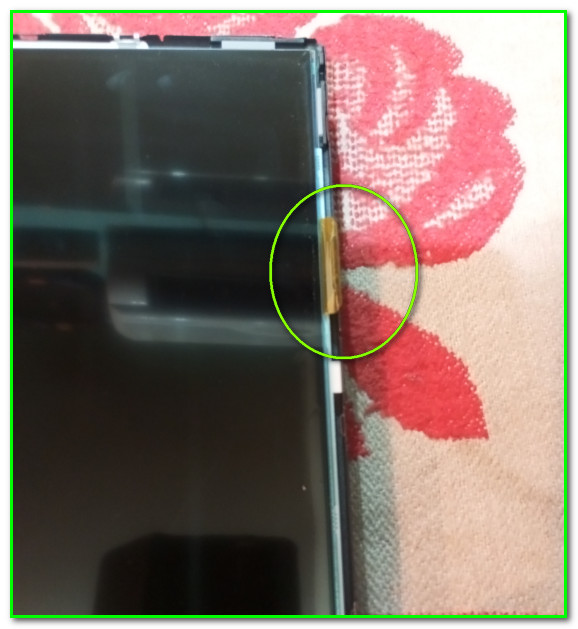

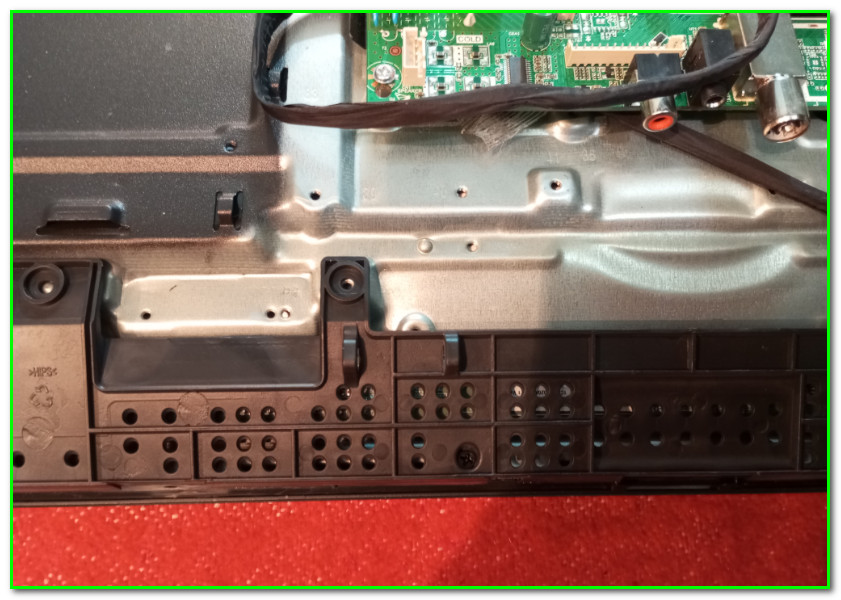

Остальная часть рамки- стандартные защелки. По матрице можно сказать следующее: не приклеена (что не может не радовать), но следует обратить внимание что справа имеются два «лепестка». При сборке телека не забываем заправить их на место!!!
Какие светодиоды применяются

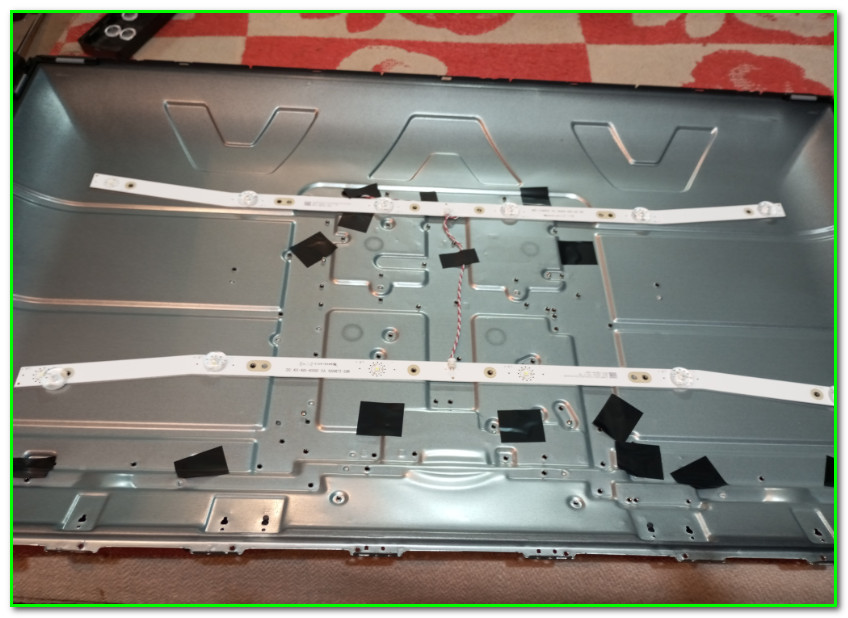

Ну, собственно, вот и планочки:

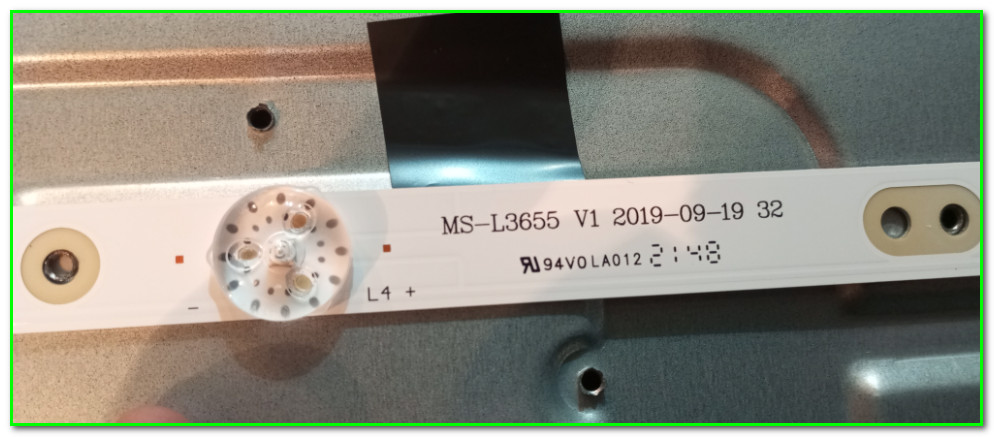

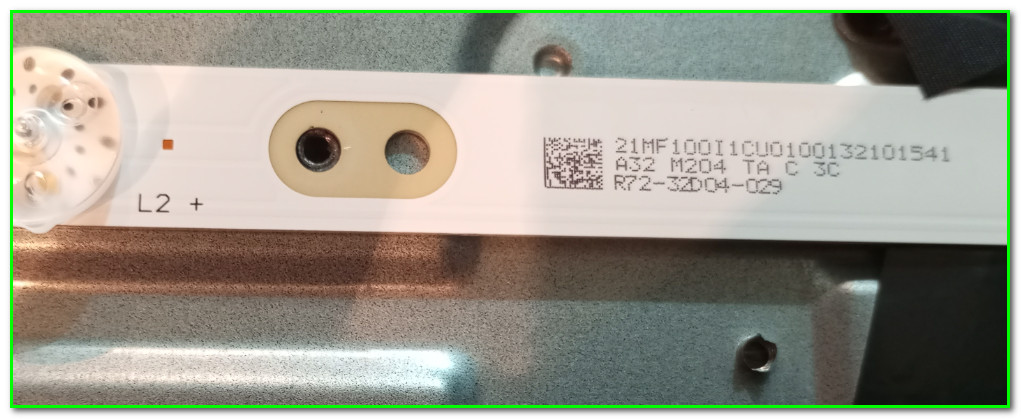

Две алюминьки по 6 светиков на каждой. Вот маркировочки:

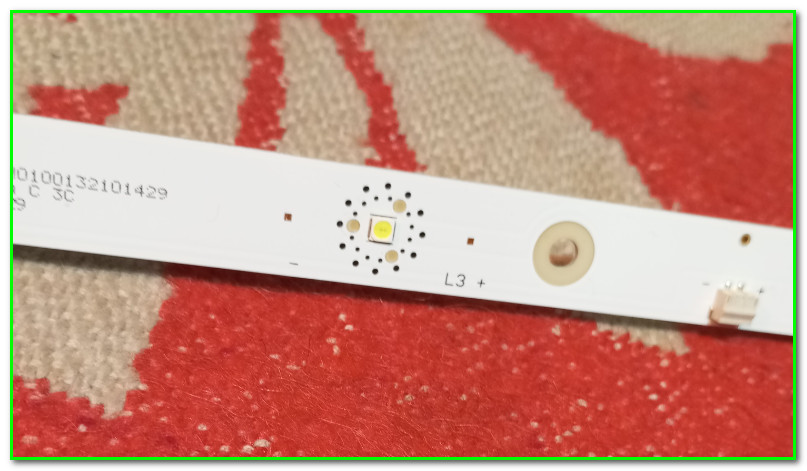

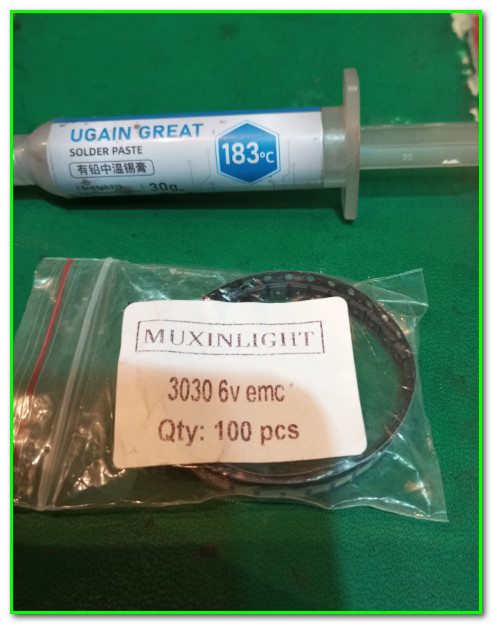

Сами светики 6-ти Вольтовые, типоразмер 3030, с контактами EMC.
Конечно-же для их замены у меня в наличии все имеется:
Не надо никуда бежать покупать, не надо нигде ничего заказывать и тратить время- просто перепаиваем и все 🙂 Вот, кстати, списочек где я лично приобретаю СВЕТОДИОДЫ ДЛЯ РЕМОНТА ПОДСВЕТКИ. По срокам, правда, бывает приходится и подождать недели 3-4, но зато по браку никаких претензий не было
Светики перепаяны, пуговицы-рассеиватели приклеены, можно телек закрывать. Ну и последний штрих- это необходимо уменьшить ток подсветки.

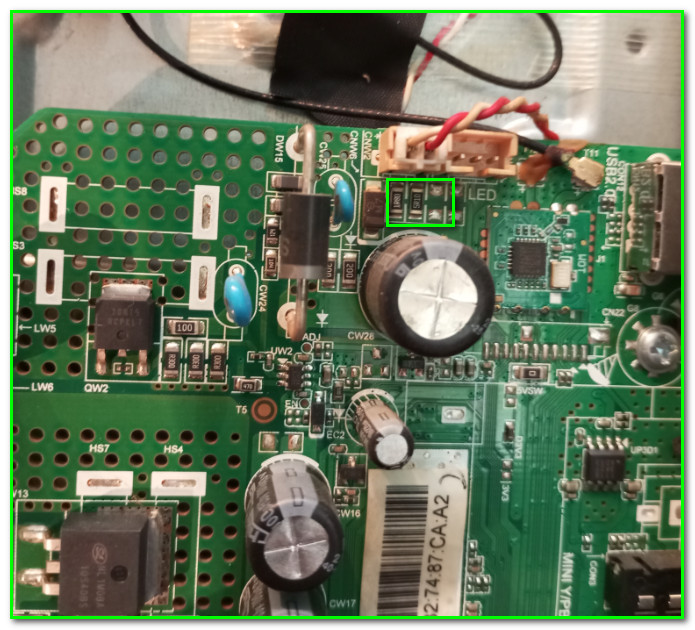

Здесь, на первый взгляд, ничего хитрого- просто увеличить токовый датчик необходимо. То есть на майне имеется парочка низкоомных SMD резисторов, с которыми и нужно побаловаться.
Да только вот что интересно: по факту было установлено два резистора: 1R8 и 5R1. Ток подсветки был 460 мА. Как он вообще работал, ума не приложу… Удалил 5R1- ток понизился до 400 мА. Все равно много!!!. Вместо 1R8 поставил 2R4 и только так удалось достичь желаемых 330 мА. По-хорошему, конечно, можно было-бы и еще немного убавить, да клиент торопил, поэтому оставил в таком виде.
На этом разрешите закончить, всем удачи в ремонтах, а если есть вопросы- заныривайте к нам на ФОРУМ, пообщаемся!!! 🙂
