Supra STV-LC32ST3004 ремонт подсветки
Привет друзья!!! 🙂
Сегодня у нас в ремонте будет телевизор Supra STV-LC32ST3004
Если точнее то модель Supra STV-LC32ST3004W и версия V1T08.
По заголовку, думаю, что все уже догадались что опять речь пойдет о ремонте подсветки. По факту все как всегда- экран темный, звук присутствует, если фонариком посветить, то и силуэты какие-то просматриваются.
Короче говоря статья будет иметь чисто информационный характер- посмотрим как он разбирается, узнаем состав, и еще ток подсветки уменьшим.
Итак, поехали!!!! 🙂
Состав телевизора Supra STV-LC32ST3004W
По факту- «одноплатник». Ну он как-бы с Андроидом уже,все дела…

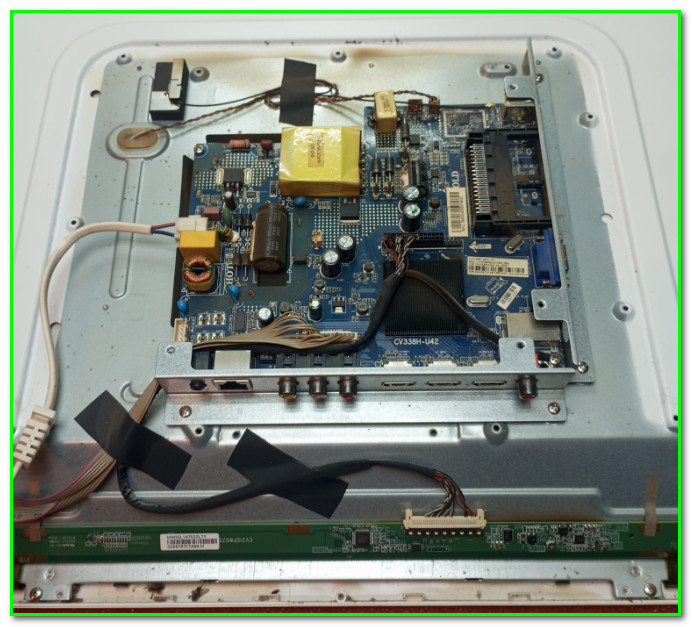

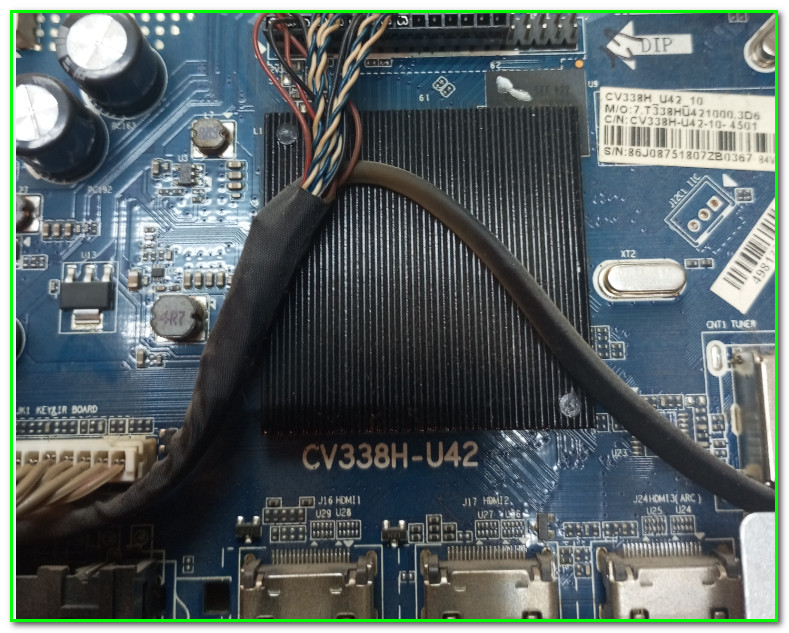

Майн называется CV338H-U42
Ну что-же, начинаем диагностику…
Проверка исправности подсветки в телевизоре Supra STV-LC32ST3004

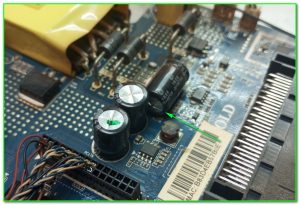

После того как аппарат был вскрыт и очищен от пыли, грязи, паутины, дохлых мух и пауков, в первую очередь сразу-же взгляд упал на «беременный» кондер в LED- драйвере емкостью 22,0 мкФ * 200V.
Ага!…. «Лёгкий хлеб»!!!!….Конечно-же мы его меняем, но чуда не произошло… Подсветка не появилась… Ладно- шаг следующий- проверяем что у нас там с напряжениями происходит:

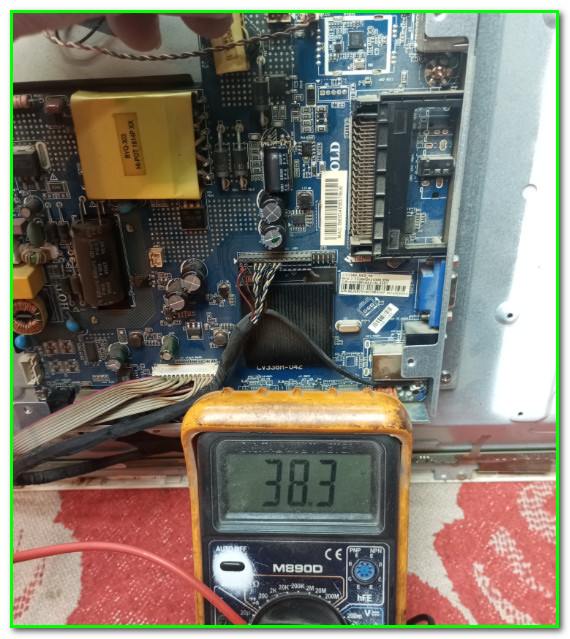

В дежурке «напряжёметр» показывает +38.3V. Пробуем включить- на выходе наблюдается бросок где-то примерно Вольт до +100 и затем плавное падение.
Ну что-же… Драйвер положенные напруги выдает, значит матрас разбирать придется…
Порядок разборки телевизора Supra STV-LC32ST3004
В первую очередь разбираемся с платой драйверов. Так как нам необходимо матрицу будет снимать, то нужно чтобы эта плата была свободной.

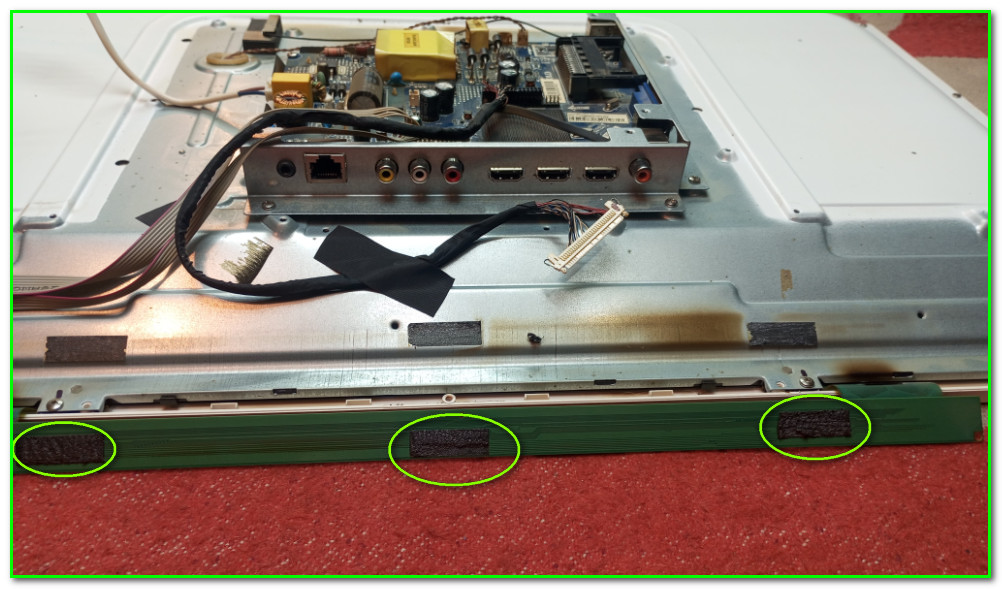

А она здесь оказалась приклеенной:
Мы её отклеиваем, но потом все равно фиксируем чтобы она не болталась. Обычный кусочек изоленты для этого вполне подойдет
Ну вот- теперь нам необходимо рамку переднюю снять. Ну здесь все просто- там саморезы по периметру:

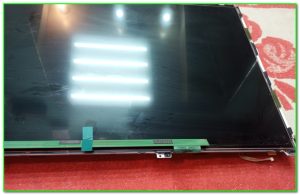

Рамочку сняли, теперь настало время матрицу снимать.

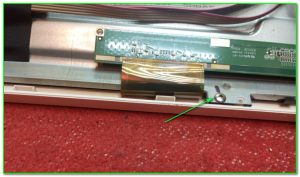

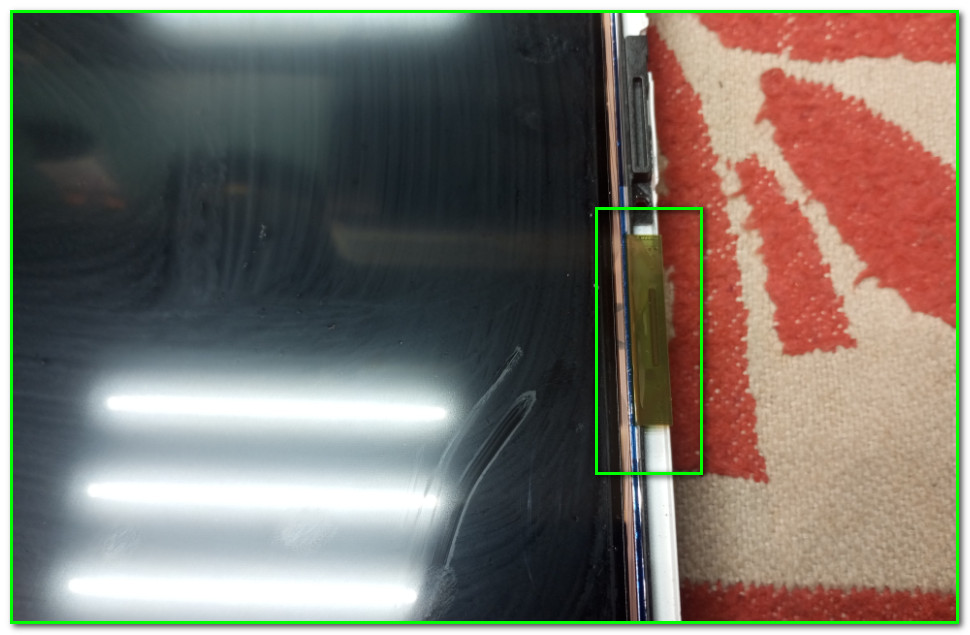

Что можно сказать насчет самой матрицы: она имеет боковые лепестки:
Ну а так, в принципе, других проблем нет- не приклеена.

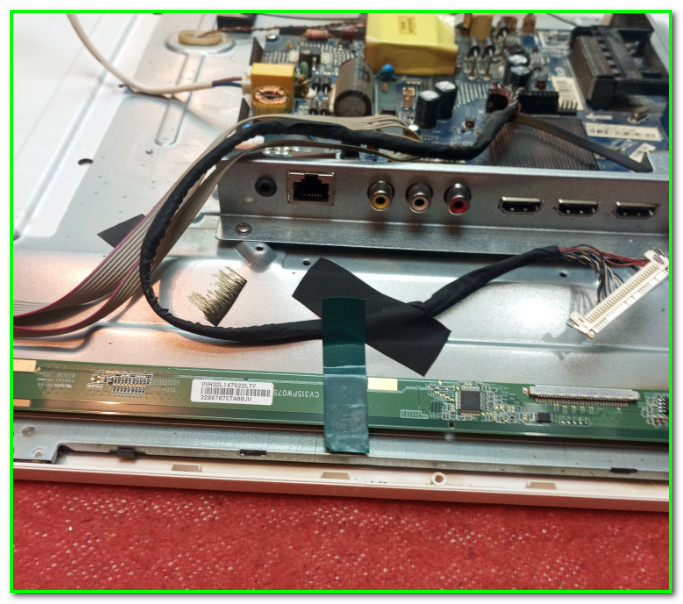

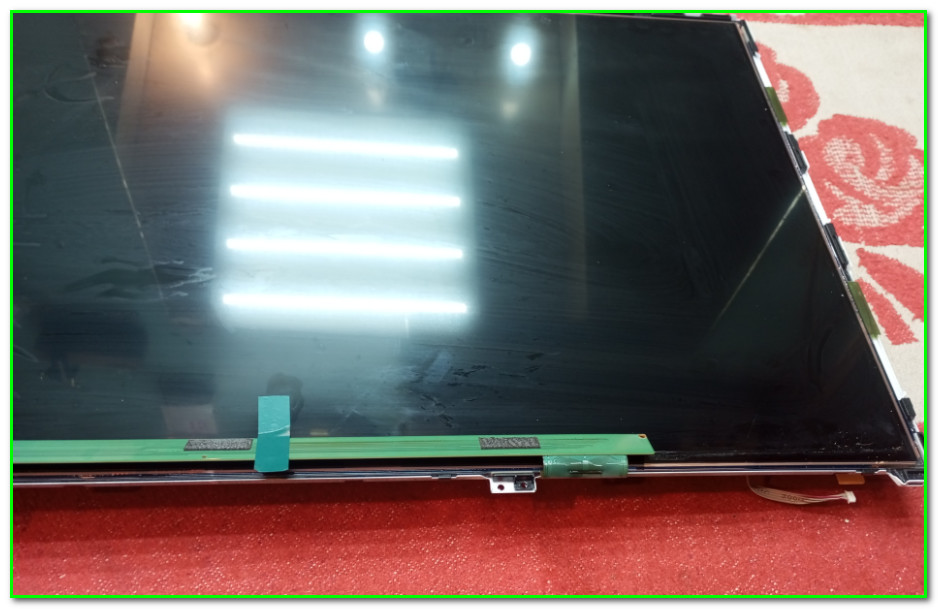

Прежде чем ее сдергивать- фиксируем плату драйверов уже в верхнем положении:
Какие светодиоды применяются в телевизоре Supra STV-LC32ST3004

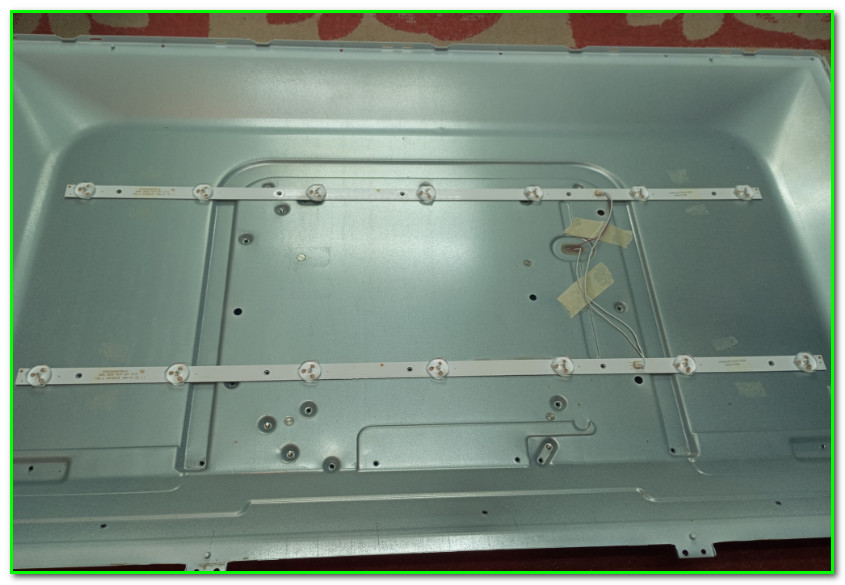

Собственно, вот и сами планочки светодиодные:

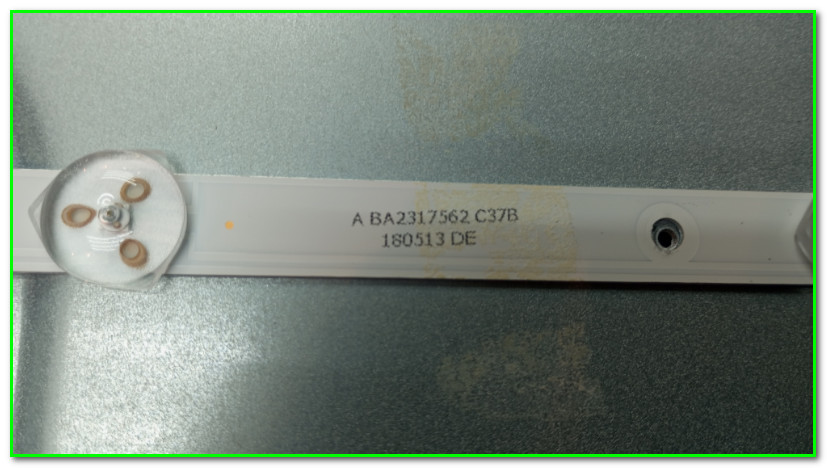

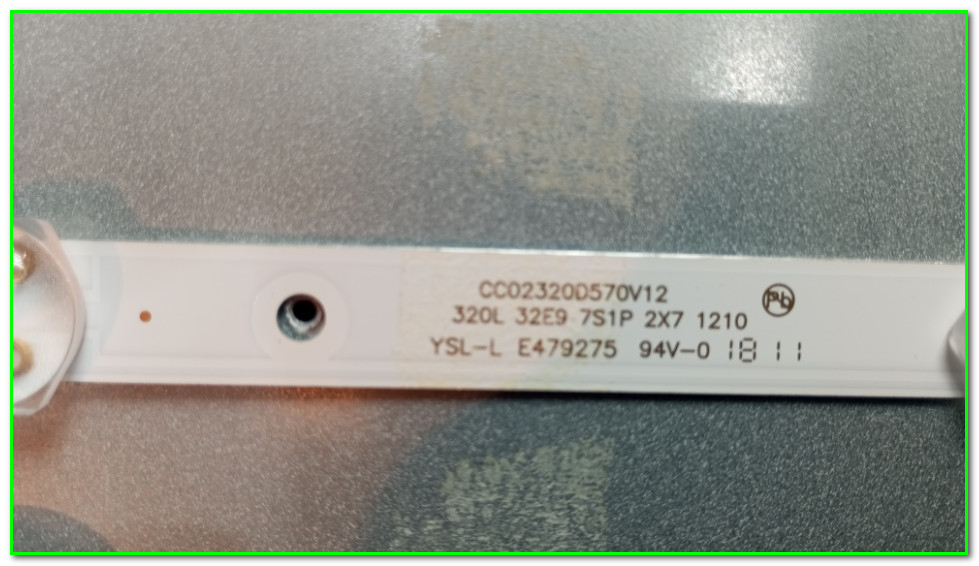

Здесь у нас две планки на алюминиевой основе. На каждой из них по 7 светодиодов. Вот такие маркировки имеется:

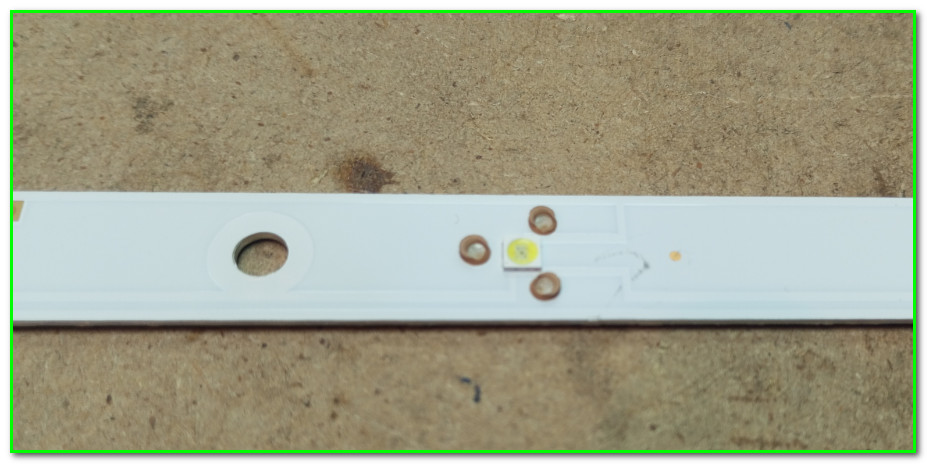

Сами светодиоды 6-ти Вольтовые, типоразмера 3030 с контактами EMC
Чтобы не заморачиваться с отдельной покупкой специальной светодиодной проверялки, можно поступить гораздо проще: просто-напросто берем отдельный источник питания на +5V (например комповский БП или даже самую обычную телефонную заряжалку) и подаем на каждый светодиодик.
А вообще-то, как показывает многолетняя практика, светодиоды необходимо менять все и сразу- либо перепаивать, либо планки целиком заказывать.

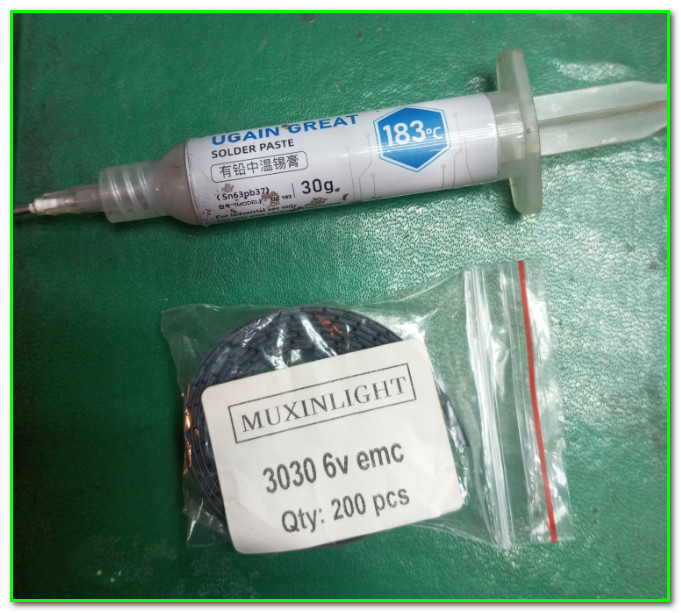

В моем случае заказывать это долго- проще перепаять. Для этого требуются, конечно-же, сами светики и паяльная паста:

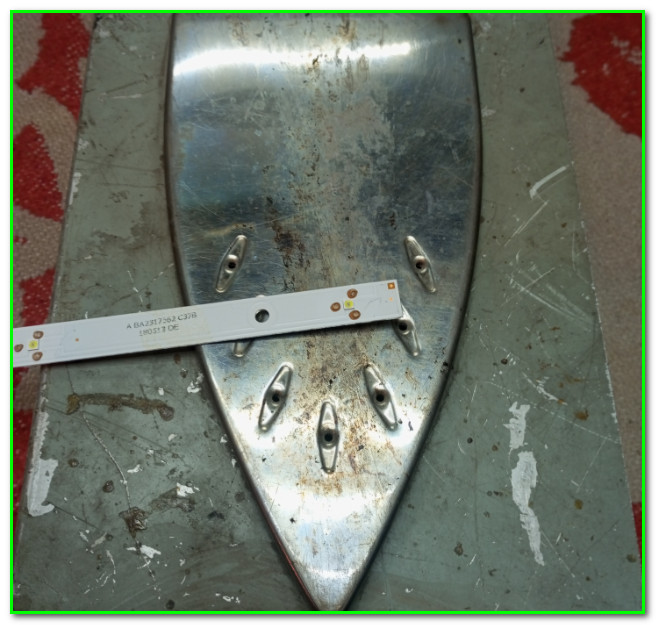

Ну а так как планки алюминиевые, то греть их удобнее всего при помощи нижнего подогревателя. Правда я и здесь немного схитрил- приспособил для этой цели самый обычный утюг 🙂
Ну и последний и немаловажный штрих- это надо еще ток подсветки немного убавить
Как убавить ток подсветки на телевизоре Supra STV-LC32ST3004

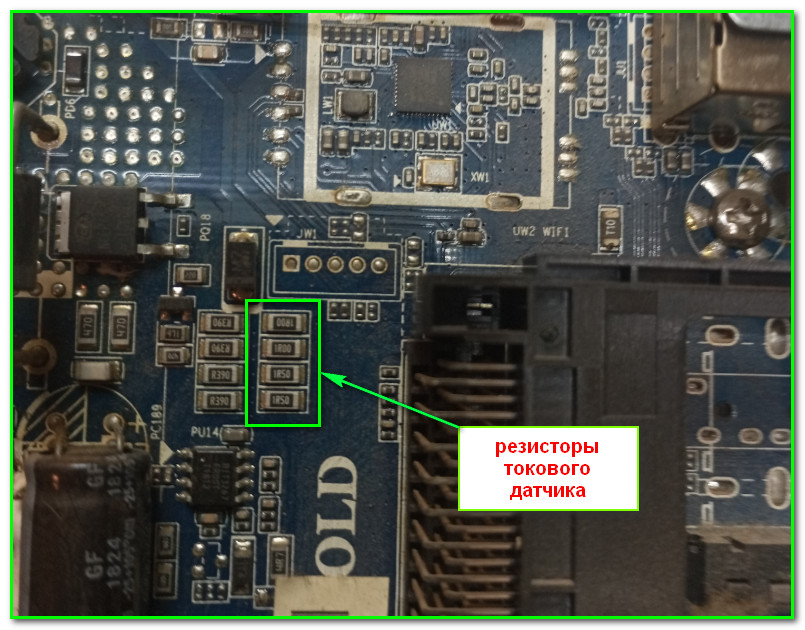

Здесь тоже все достаточно просто и стандартно: нужно увеличить номинал токового датчика. Как уже упоминалась выше- в данном телеке применяется модуль CV338H-U42. А токовый датчик на нем- это несколько параллельно-включенных низкоомных SMD резисторов
Выпаиваем эти резики по одному и контролируем результат. Что касается именно этого телевизора, о котором в данный момент идет речь, то были удалены резисторы 1R5 и 1R0. Однако хочу напомнить что в разных телевизорах количество и номинал резисторов может отличаться и поэтому в каждом отдельно-взятом случае требуется индивидуальный подход.
На этом разрешите закончить, а если имеются вопросы- заходите на наш ФОРУМ.
Удачи в ремонтах!! 🙂
