Orion OLT-40102 светлые пятна на изображении
Привет, друзья!!! 🙂

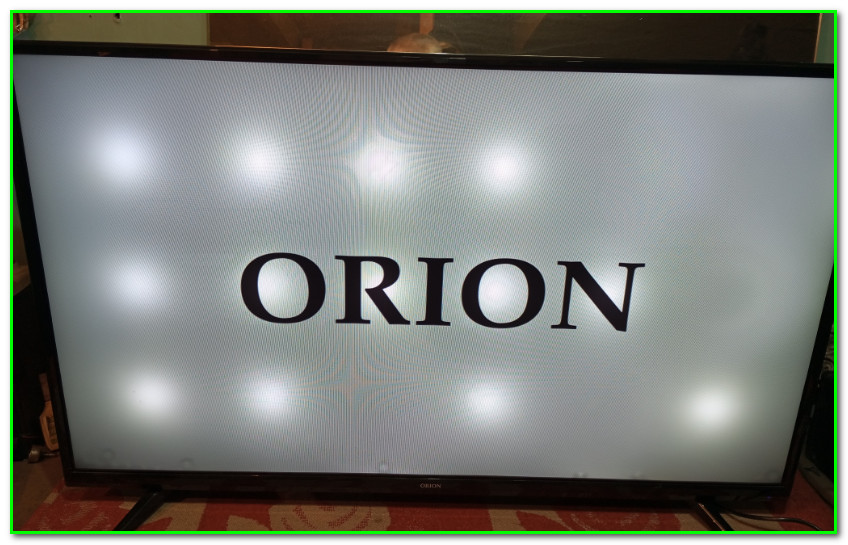

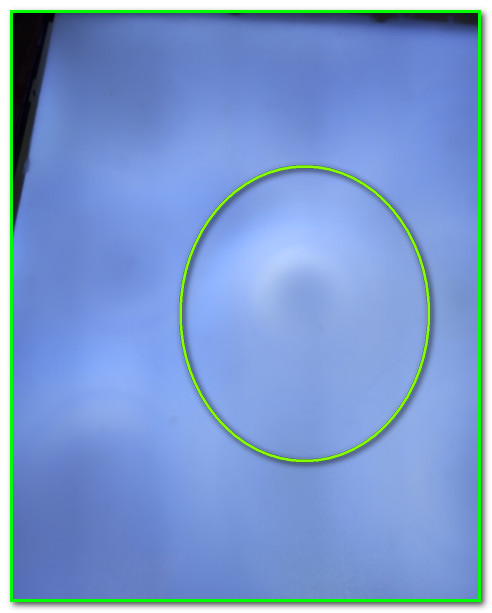

У нас сегодня будет ремонт-не-ремонт. Проблема связана как всегда с подсветкой. Клиент сказал что картинка есть, но «во лбу звезда горит»- то есть светлые пятна. По факту так оно и есть:
Думаю что все уже догадались что это просто светорассеиватели отвалились. Однако объем работ стандартный получается- единственное что исправность LED- драйвера проверять не нужно, но матрас в любом случае разбирать придется. Заодно и узнаем сразу что там внутри находится и какие светики применяются. Поехали… 😎
Состав и порядок разборки

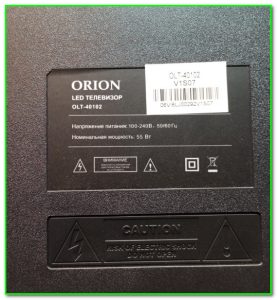

Модель телевизора Orion OLT-40102. На всякий случай добавлю что версия V1S07. Как оказалось что на различных версиях состав может отличаться

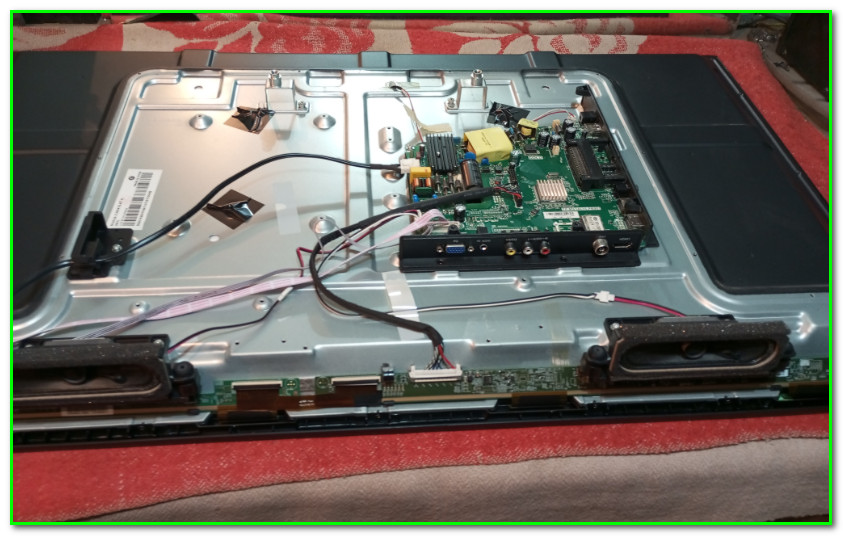

Внутри одна плата:

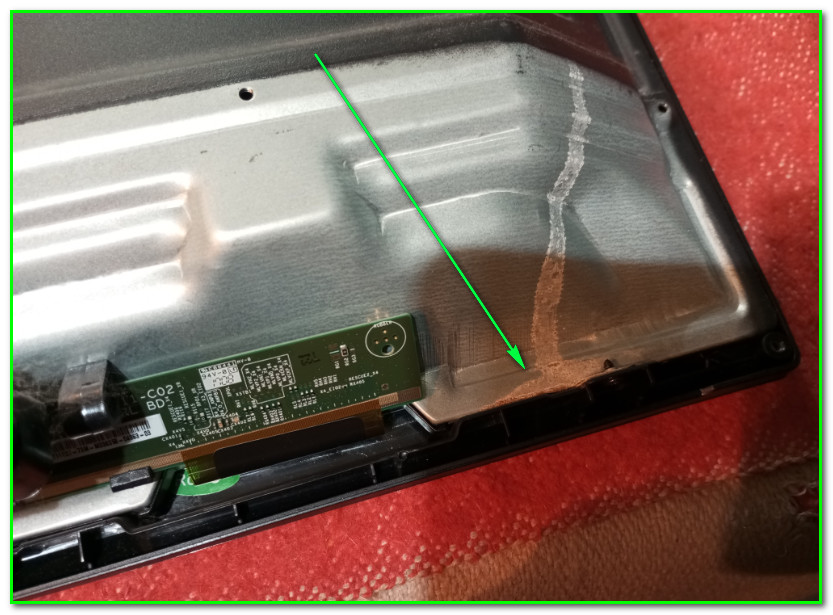

Сбоку имеется какой-то непонятный подтек
Впрочем шлейфы матрицы находятся в стороне, так что ничего страшного.

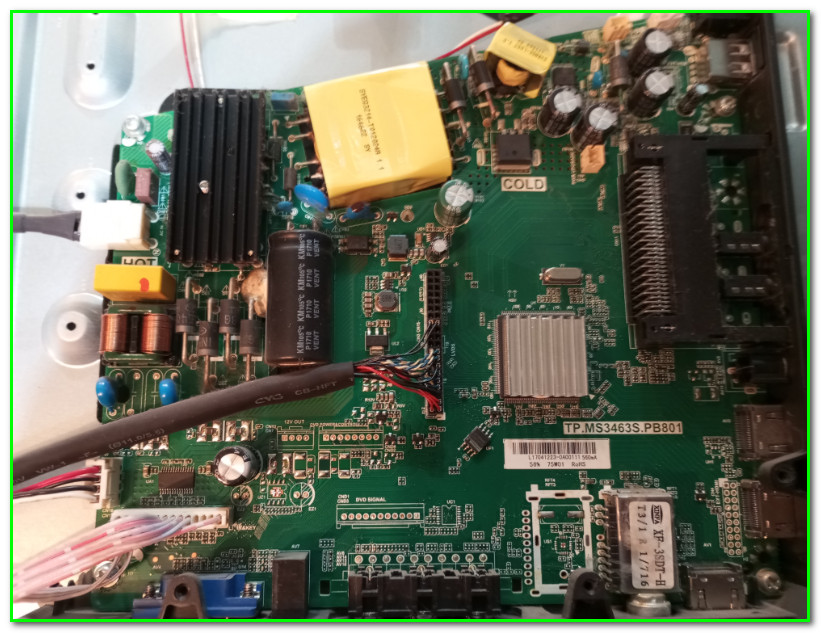

Майн называется TP.MS3463S.PB801

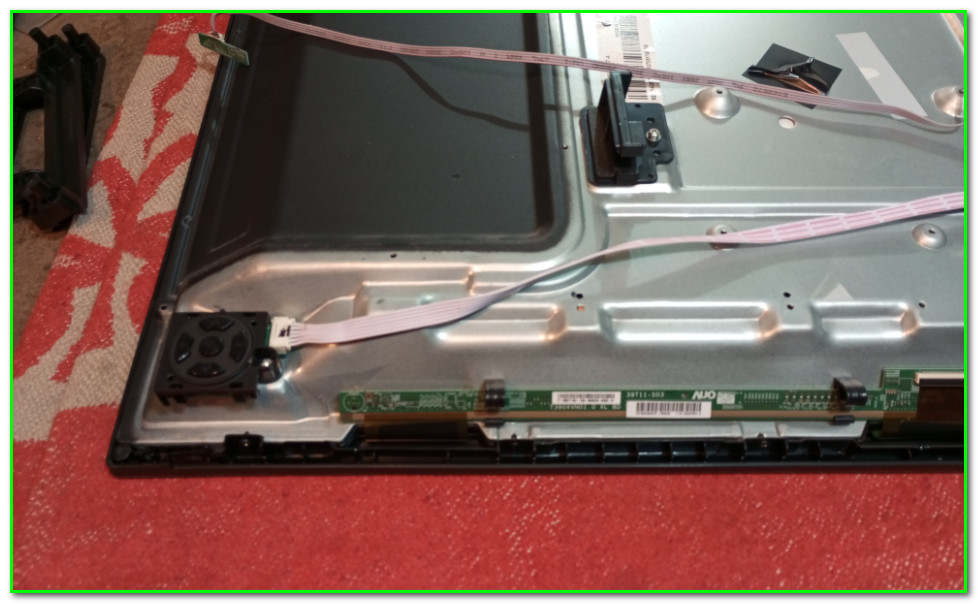

Динамики и фотоприемник лучше снять чтобы не мешались
Что касается плат драйверов- они не приклеены, но защелки какие-то непонятные- упорно не хотели открываться, так что пришлось из отломить.
Нижняя часть рамки- как всегда на винтах
Вся остальная часть рамки имеет стандартные защелки по периметру.
Насчет матрицы тоже никаких проблем- не приклеена, снялась легко, боковых лепестков нету и поэтому специально фотографировать не стал.

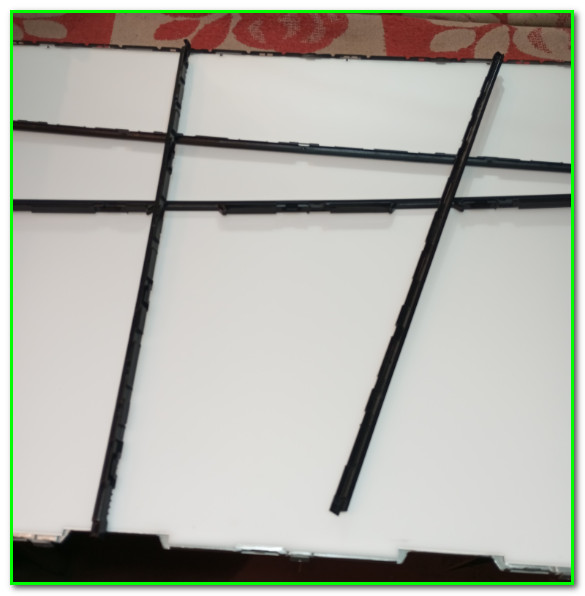

Рамочка крепления светорассеивателей здесь разборная- состоит из 4 частей. Сначала снимаются боковые, затем верх-низ
Какие светодиоды применяются

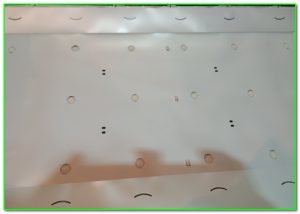

Вот, собственно, и сами планки:
3 планки по 6 светиков на каждой из них. Светодиоды 3-х Вольтовые, контакты EMS, типоразмер 3030.

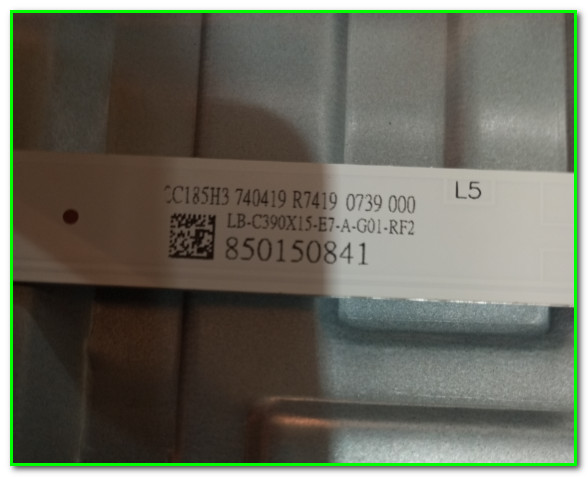

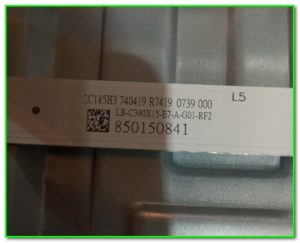

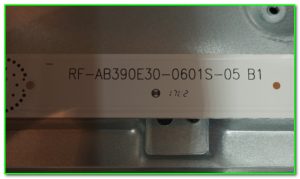

В принципе можно и начинать приклеивать «пуговицы», но мы пойдем чуть дальше и узнаем маркировку планок. А она вот такая:
А сами светики здесь уже изрядно «усталые»…
В принципе можно было и светики поменять, тем более что они у меня всегда в наличии имеются, ну да ладно- команды на замену не было… 🙂 Будем колпачки лепить. 😎
На просторах необъятного инета есть множество споров и вариантов по поводу приклеивания колпачков. Кто-то клей «Момент» использует, кто-то УФ-клей, кто-то термоклей, кто-то вообще супер-клей. Ну «супер» и «термо» однозначно отпадают- от одного стекло мутнеет, другой от нагрева растает. УФ-клей? Честно признаться не пробовал, так как на маркет-плейсах ценник немного дороговат. Короче говоря вот мой выбор:

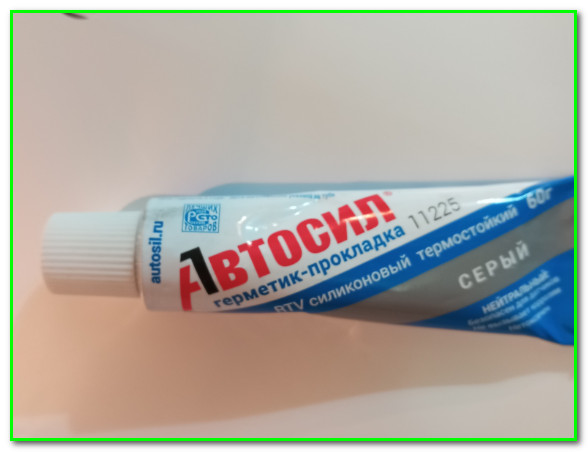

Автомобильный герметик «Автосил» термостойкий, серый. Причем заметьте: это не навязывание собственного мнения и даже не реклама!!! Просто время засыхания у него достаточно быстрое- минут 25-30 и телек можно начинать собирать. Хотя, если время позволяет, лучше все-же подождать час-полтора.
Герметик можно наносить чем угодно- хоть спичкой 🙂

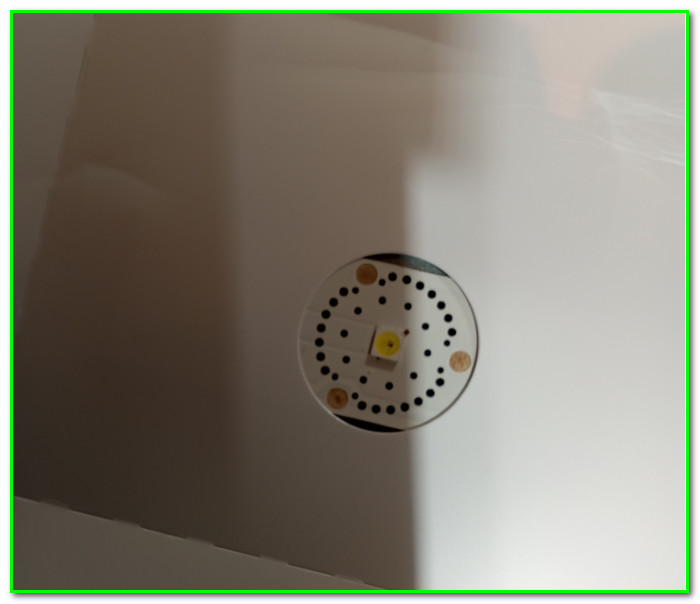

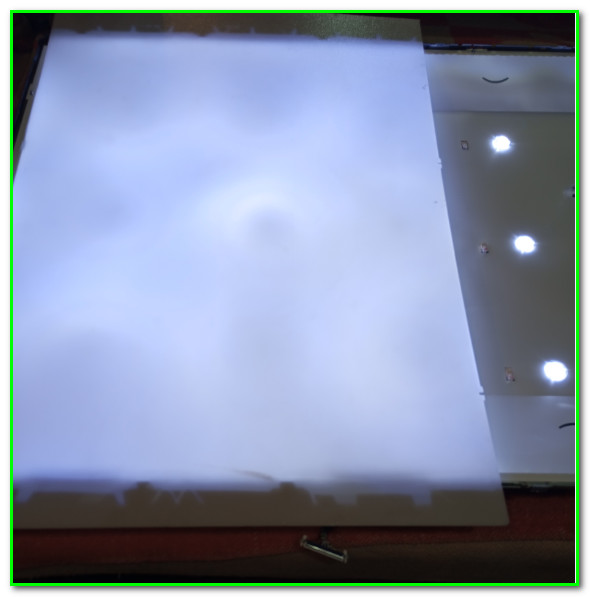

Конечно-же необходимо затем выставить колпачки как положено чтобы не было засветов. Для этого у меня кусок светорассеивателя имеется, но можно использовать даже обычный лист белой бумаги

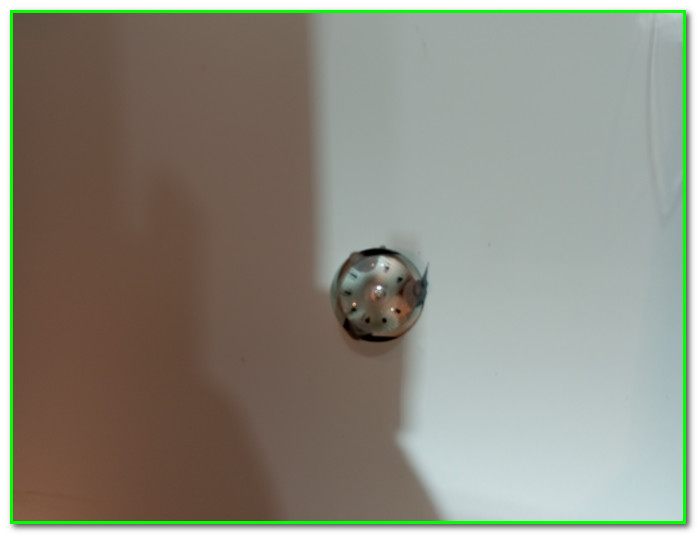

Колпачки необходимо отрегулировать по месту таким образом, чтобы вот таких засветов не было:
Ну и напоследок- нам надо еще ток подсветки уменьшить, а то светики и так уже изрядно изношены.
Как уменьшить подсветку

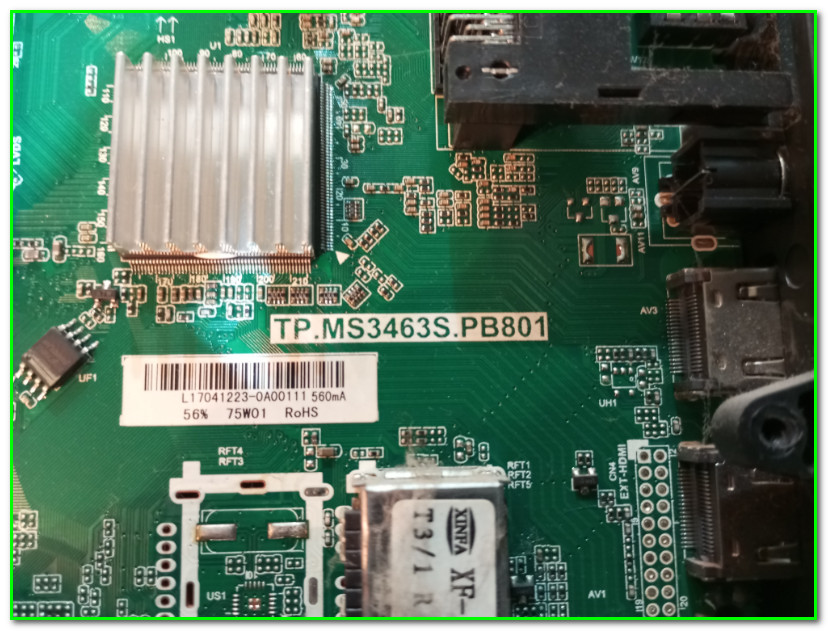

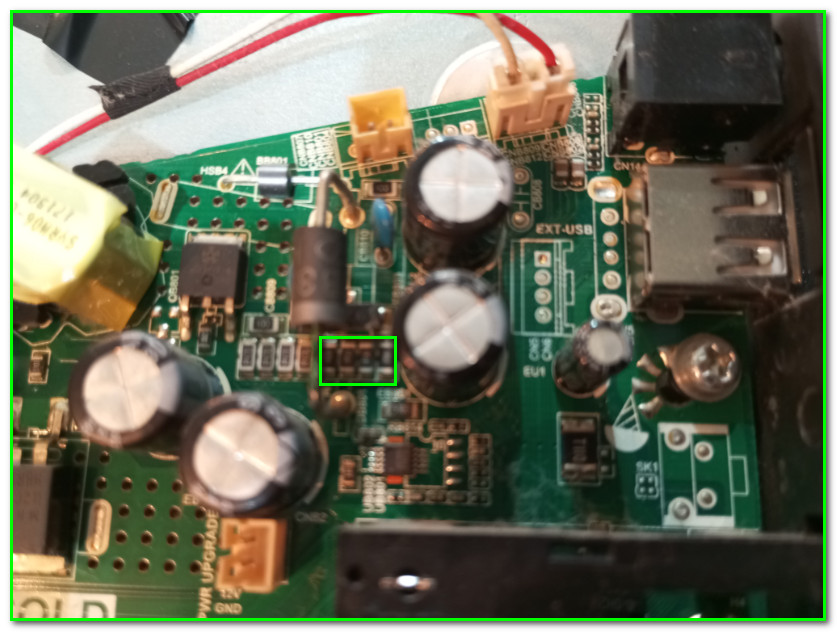

Как уже отмечалось выше- в аппарате используется майн TP.MS3463S.PB801. Для уменьшения тока подсветки нам необходимо увеличить токовый датчик. На данном шасси это 4 SMD-шных резика (см. картинку)
Фотка малось смазанная получилась, номиналы не видно, прошу прощения… Скажу только что все они там были по 1R5. Можно смело выпаивать любые два из них- ток свалится процентов на 40.
Ну вот, на этом мы и закончим, больше добавить нечего 🙂
