EL.MT9216-FG48 как уменьшить ток подсветки

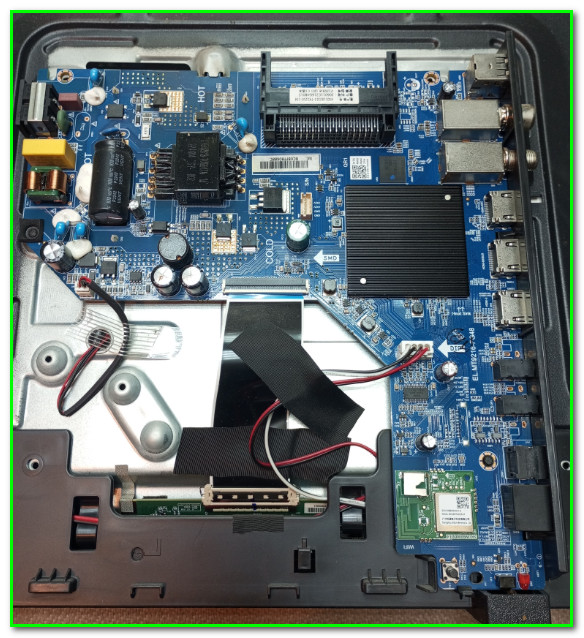

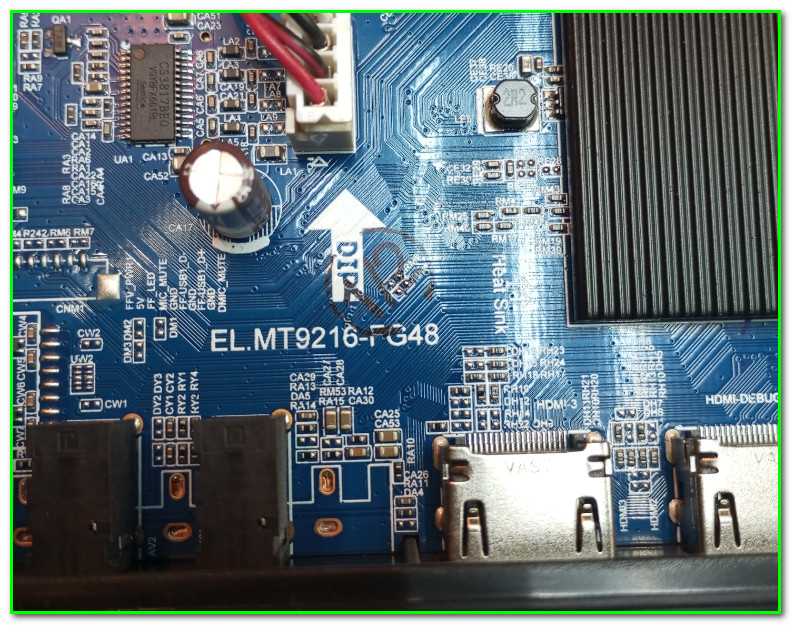

Внешний вид модуля EL.MT9216-FG48

Доработка с целью уменьшения тока подсветки производится стандартным образом: необходимо увеличивать номинал токового датчика.

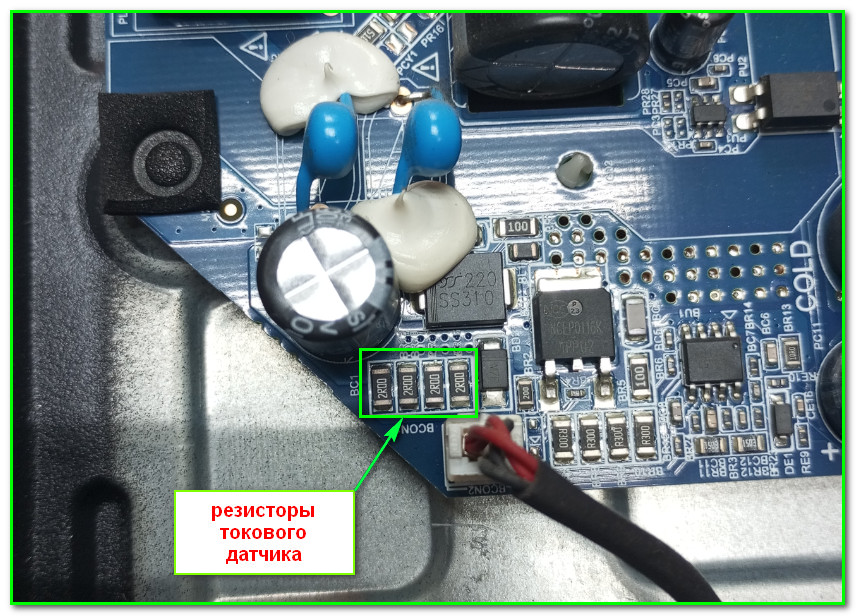

На самом модуле это набор параллельно-включенных низкоомных SMD резисторов, расположенных возле разъема подключения планок подсветки. Визуально местоположение показано на рисунке ниже:

Предварительные замеры показали ток в 410 mA. Конечно-же это много- телевизор проработал чуть более года, причем даже светорассеиватель он нагрева пожелтел… Удалил пару резисторов- ток упал до 280 mA.

Если есть вопросы- заныривайте к нам на ФОРУМ!

Удачи в ремонтах!!! 🙂
