Econ EX-43FS003B ремонт подсветки

Привет друзья!! 🙂

Сегодня у нас в ремонте будет телевизор Econ EX-43FS003B

Диагноз экран темный, звук есть, если фонариком посветить- то, вроде, какие-то фигуры на экране видно. Есть предположения? 😎

Ну конечно-же все уже догадались что всё у нас стандартно- несмотря на то, что телеку пару лет отроду, подсветка в мир иной отправилась.

Короче говоря никакой интриги в статье не будет… Статейка носит чисто информационный характер- узнаем состав, посмотрим как он разбирается, узнаем какие там светодиоды, ну и ток подсветки немного поменьше сделаем. Итак, поехали… 🙂

Порядок разборки и состав телевизора Econ EX-43FS003B

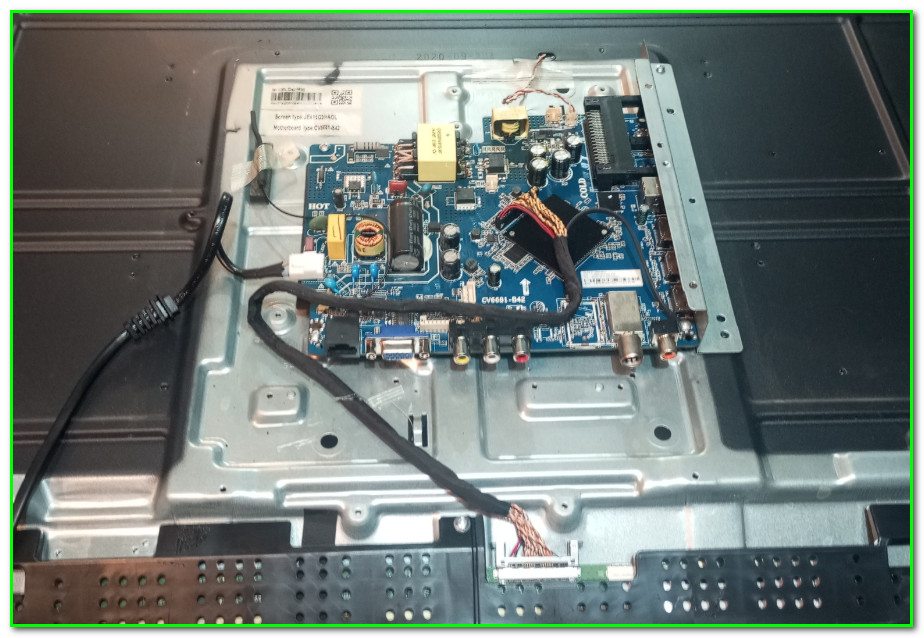

Внутри у нас «одноплатник»

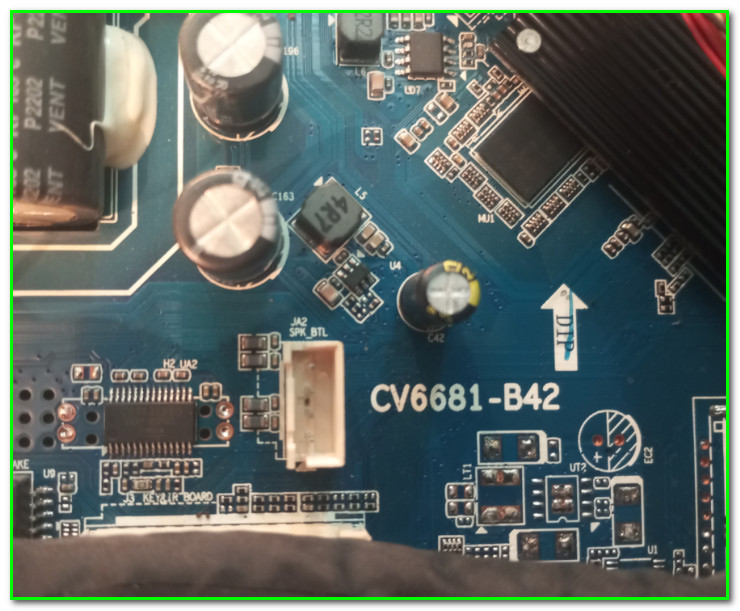

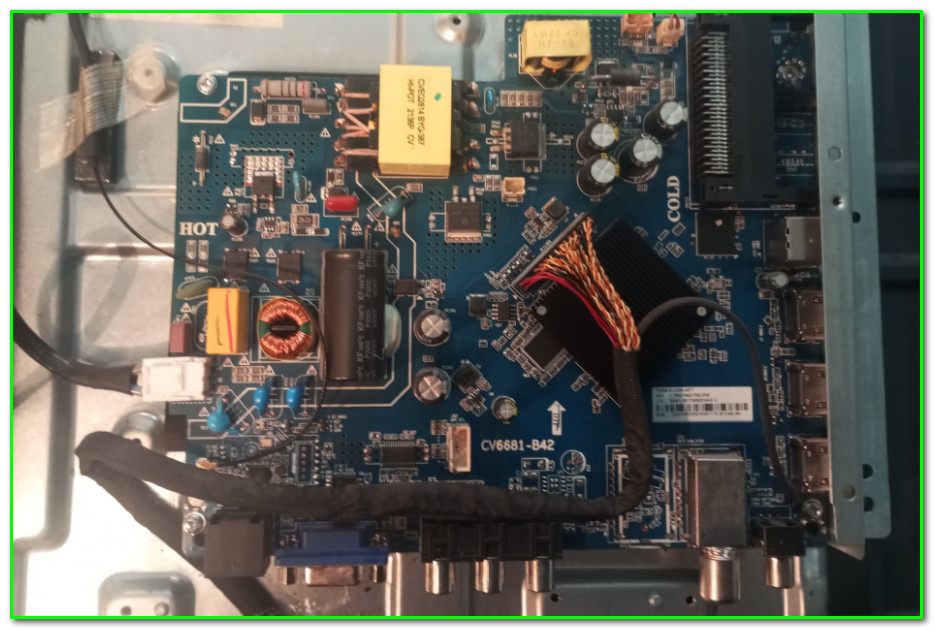

Майн называется CV6681-B42

Проверим на всякий случай работу LED- драйвера. Здесь сложного ничего нет- просто замеряем напряжение на выходе

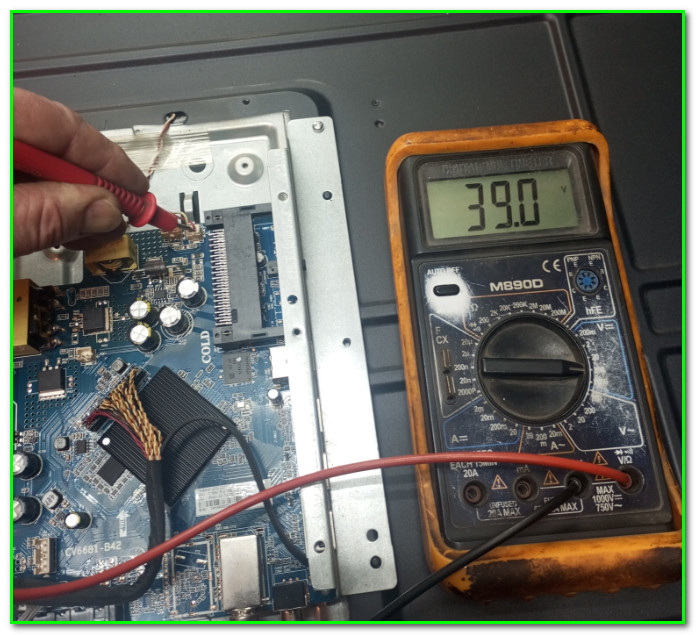

В дежурном режиме мультик показал +39V. При включении- бросок более 100V, затем плавное падение. Ну что-же… работает, надо корыто разбирать

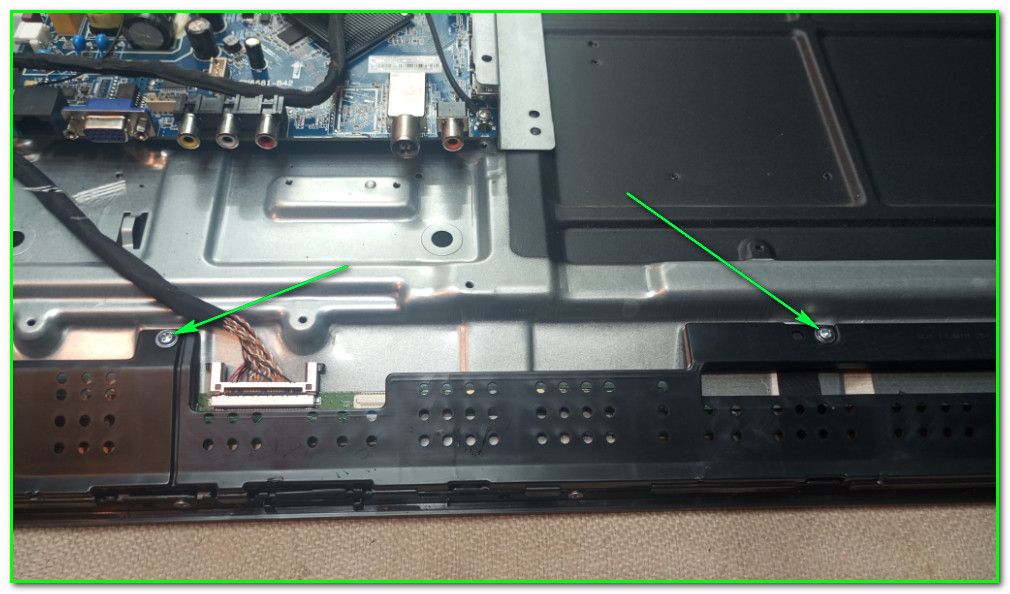

В первую очередь освобождаем планки матрицы. Они здесь под пластиковой крышечкой. Ничего сложного нет- пара винтов и на этом всё

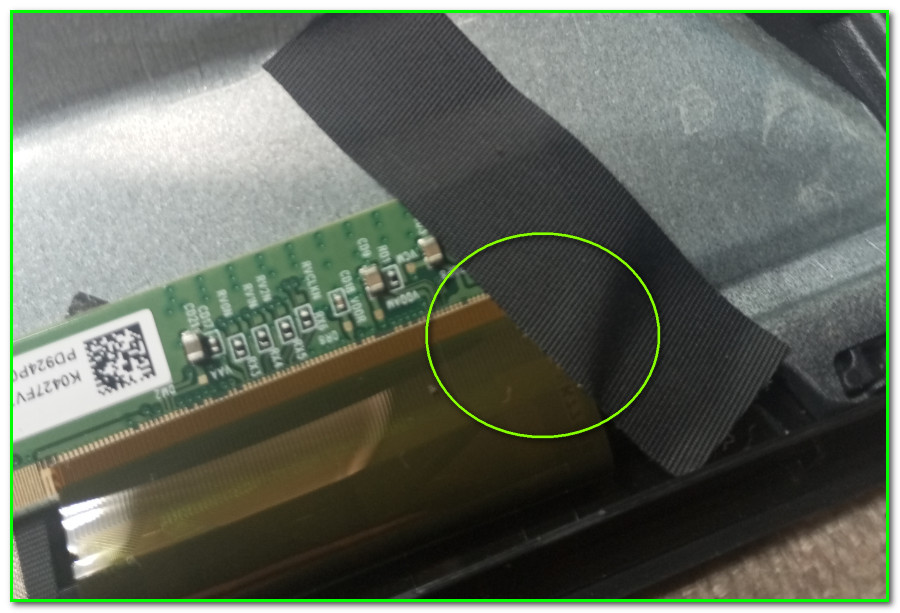

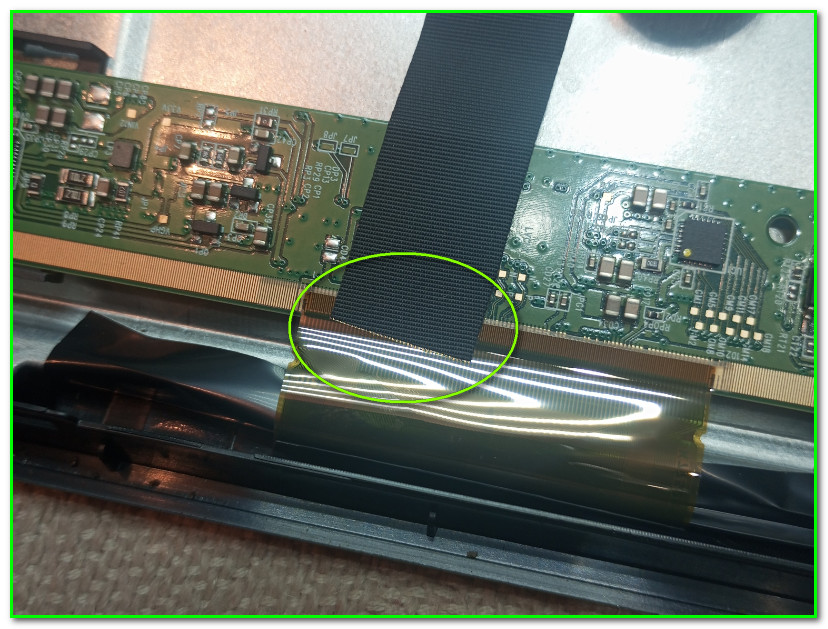

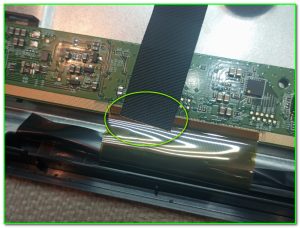

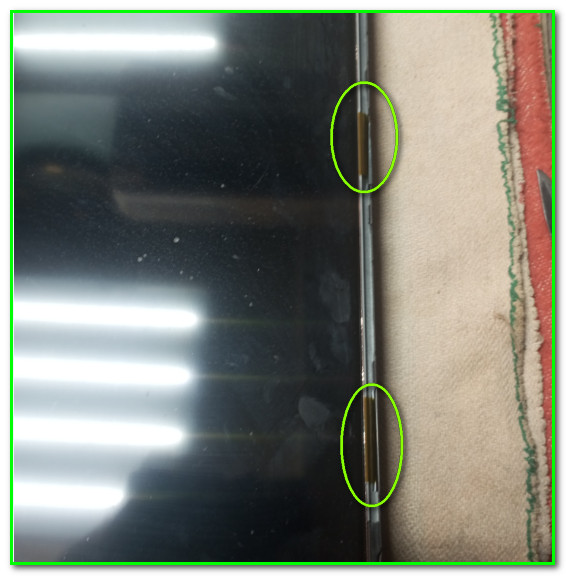

А далее… Сплошное тяп-ляпство!!!! Планки приклеены к корпусу какой-то фигней типа тряпочной изоленты. И она в двух местах залез прямо на шлейфы. Так их и оторвать  можно по невнимательности!!

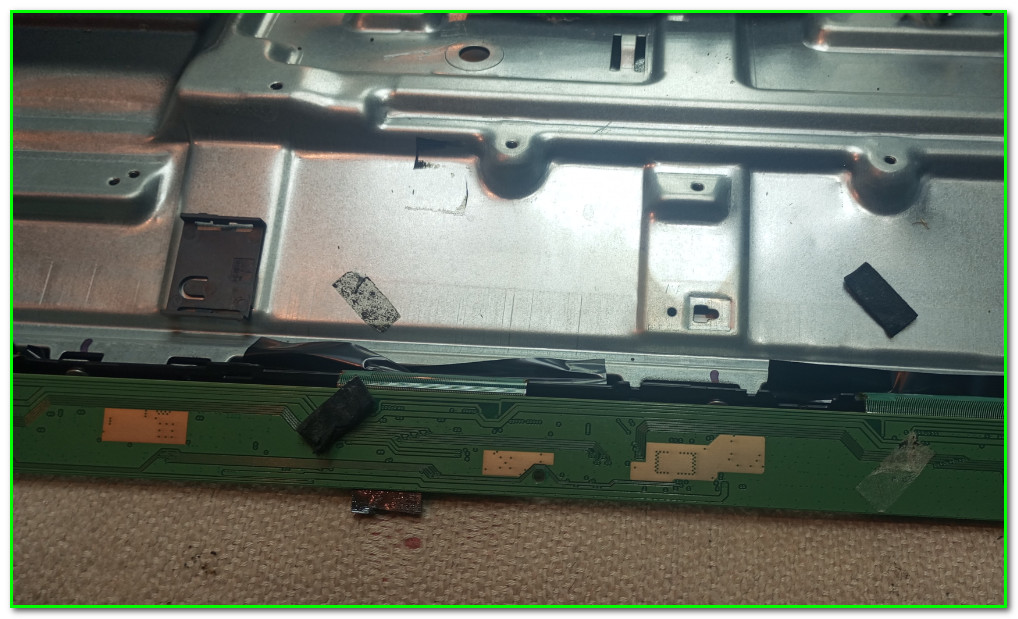

Пришлось аккуратно обрезать все вокруг. Кроме всего прочего и сами платы тоже приклеены оказались

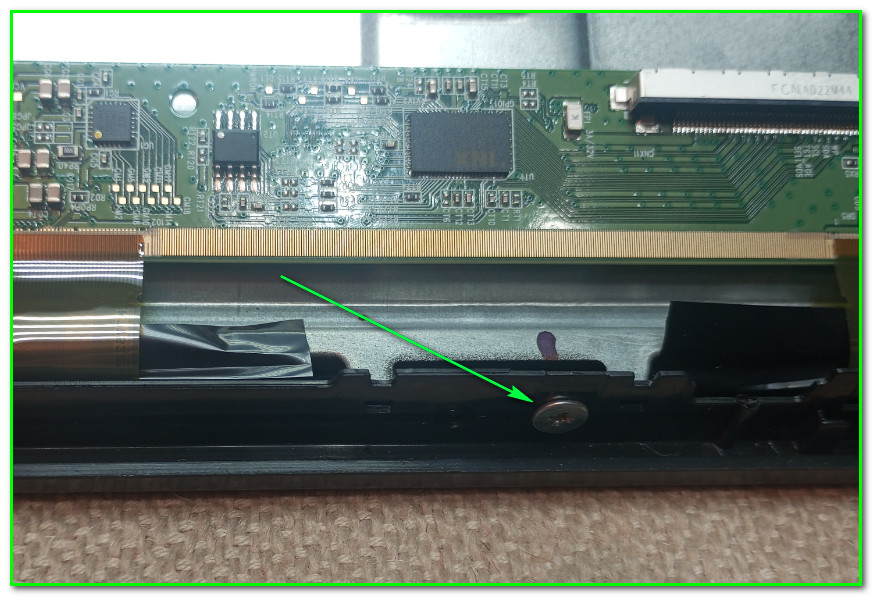

Передняя рамка внизу имеет винтики. Их там штук 8 оказалось

По периметру рамка на защелках, снялась достаточно просто.

По матрице могу сообщить следующее: С правой стороны пара лепестков имеется.

Не приклеена, снялась без проблем.

Какие светодиоды применяются в телевизоре
Econ EX-43FS003B

А внутри у нас вот такая картинка:

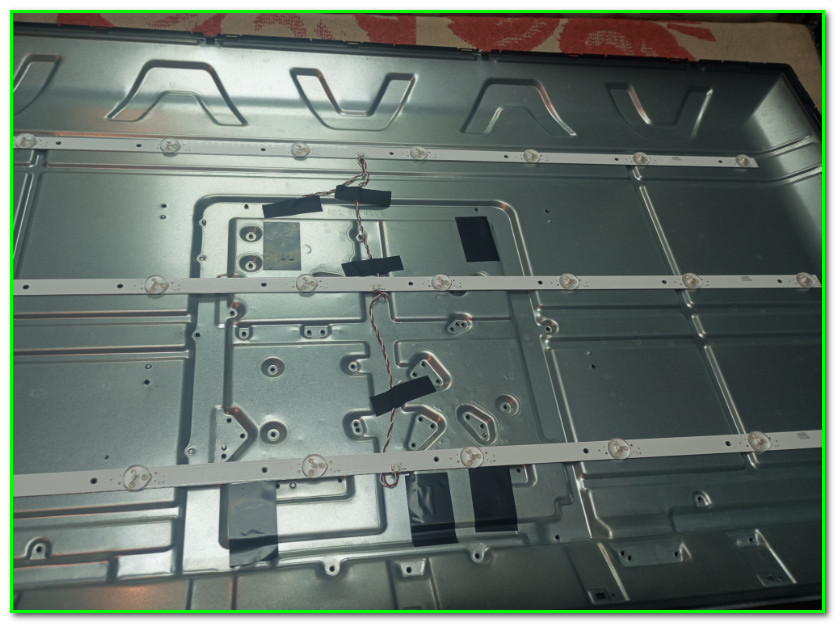

Три алюминиевые планочки по 8 светодиодов на каждой из них

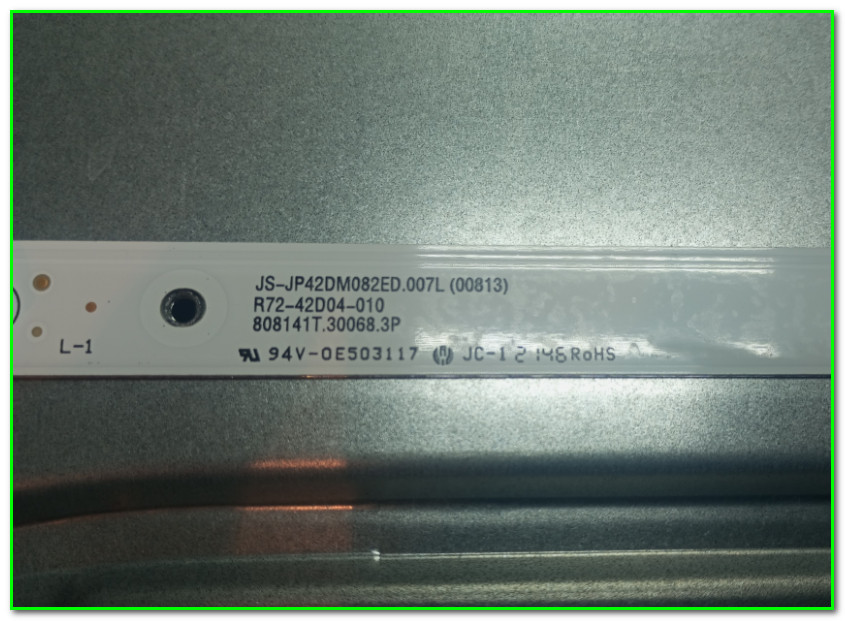

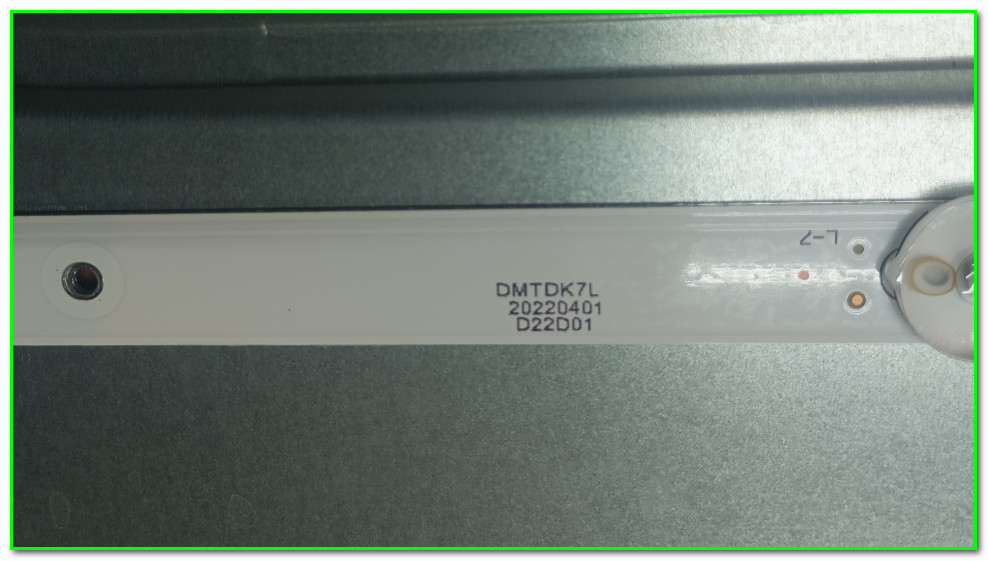

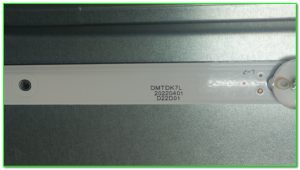

Маркировки следующие:

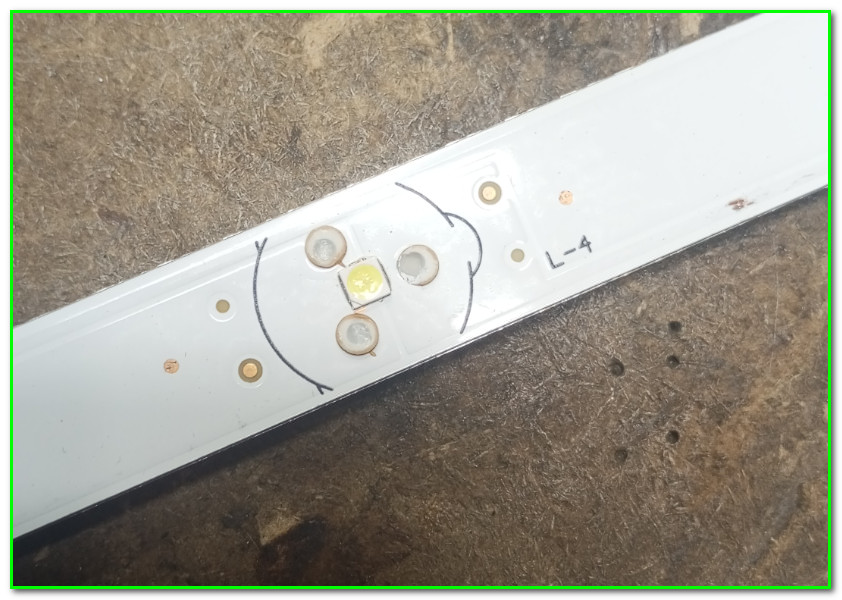

Включение светодиодов немного необычное (во всяком случае для меня 😎 )- планка как-бы разделена на две части: левая-правая по 4 светика с каждой стороны.

Сами светодиоды здесь оказались 6-ти Вольтовыми. Проверяются элементарно- подаем с внешнего источника +5V на каждый из них. Подойдет любой источник- даже самая обычная телефонная заряжалка.

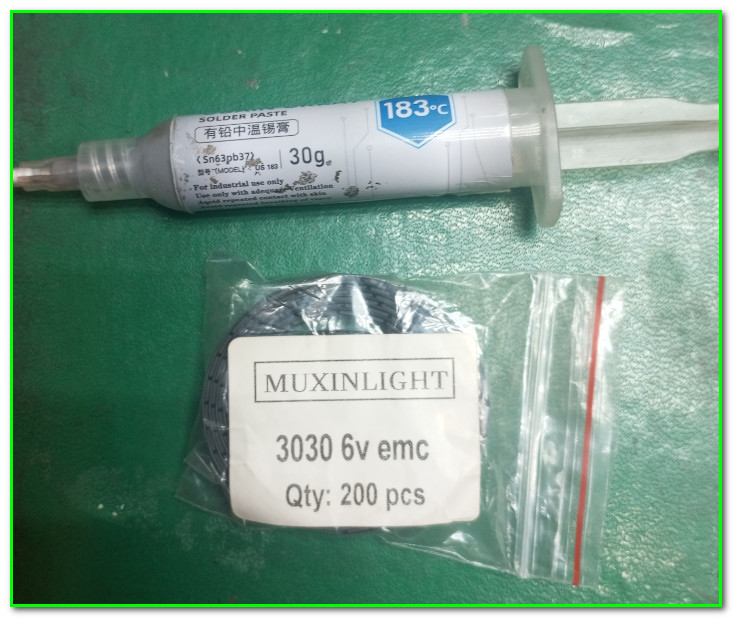

Ну вот- маркировку планок знаем, можно заказывать и менять. А если решили светодиоды перепаивать (мне вот, например, так проще и быстрее 🙂 ), то инфа такая: светодиоды 6-ти Вольтовые, типоразмер 3030, контакты EMC

С нимаи проблем нету- они продаются на знаменитом зарубежном маркет-плейсе, а на ЭТОЙ странице прилагается список проверенных продавцов. Кстати- там сейчас и сроки доставки довольно быстрые стали.

Ну и напоследок- как уменьшить ток подсветки на телеке Econ EX-43FS003B

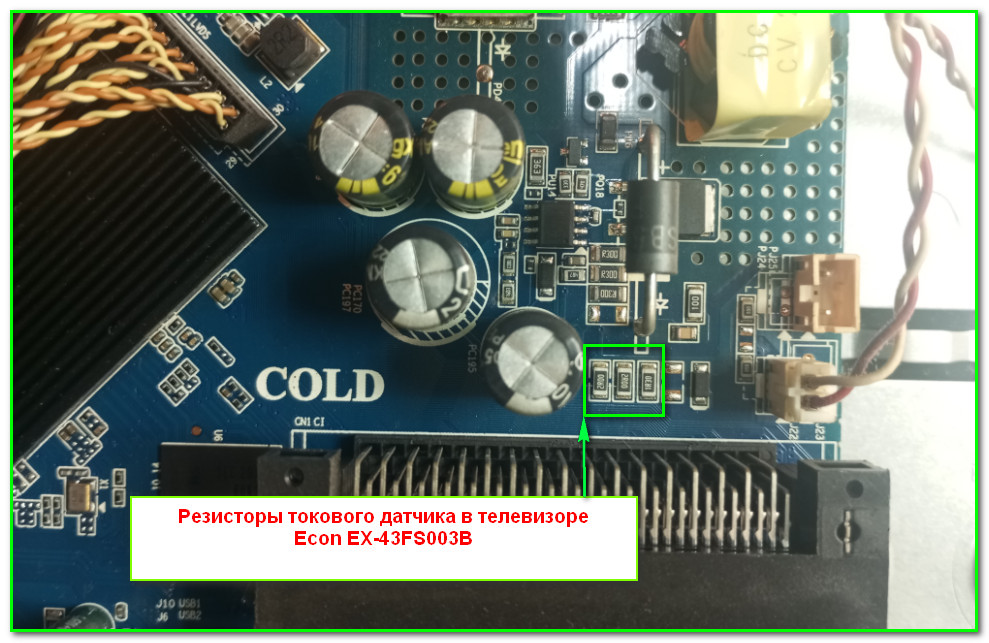

Тут вааще ничего сложного- всеми нами любимый токовый датчик 😎  Это три  резика SMD-шных недалеко от разъема

Выкинул один из них и на этом все. Если честно то результат не проверял- думаю этого будет достаточно

На этом разрешите закончить, а если есть вопросы- заныривайте к нам на ФОРУМ!

Удачи в ремонтах!!!! 🙂
